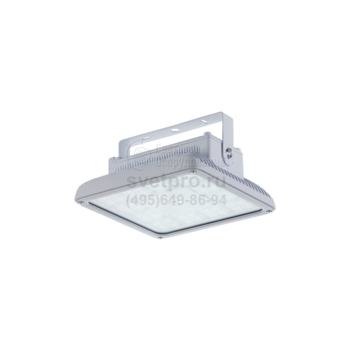

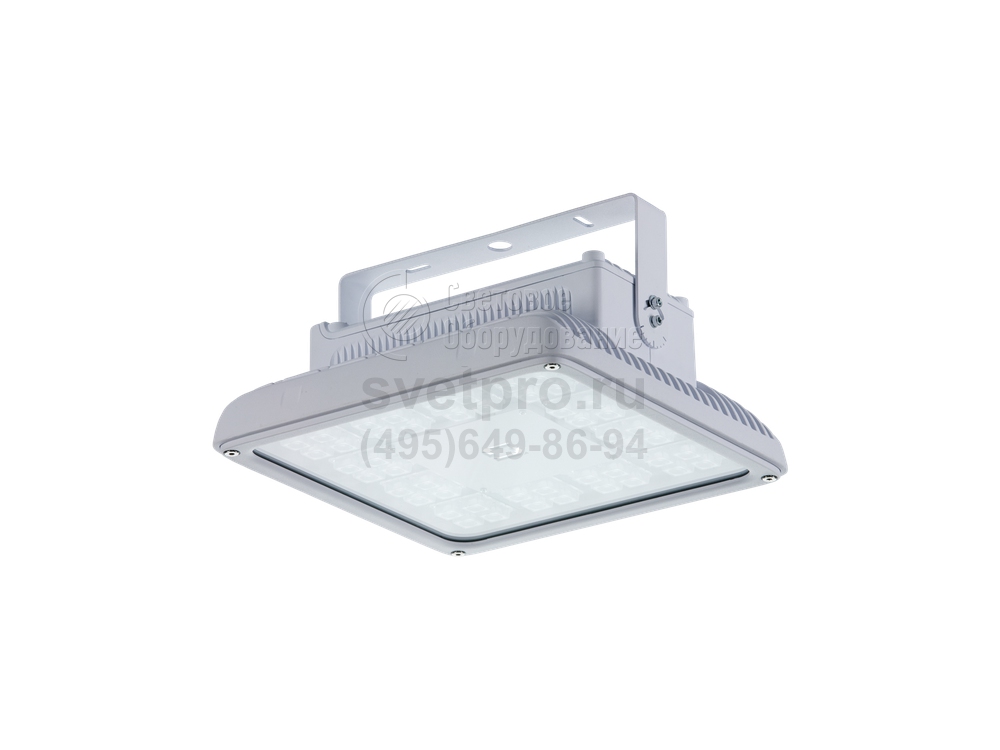

INSEL LB/S LED Светильник накладной
Область применения: |
|
Назначение: |
|
Мощность: | 70-120 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | INSEL LB/S LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 7000-12000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы INSEL LB/S LED эксплуатируются в цехах и складах предприятий, гаражах, паркингах, ремонтных мастерских.
При накладном способе монтажа изделие фиксируется к поверхности потолка с использованием лиры. Для реализации настенной установки применяется аксессуар – поворотный кронштейн. Механическую прочность светильника повышает защитная решетка, приобретаемая дополнительно.
Наличие драйвера позволяет использовать модель в стандартной переменной сети и подключаться к источнику постоянного тока. Потери мощности незначительные, cosϕ≥0,96. Равномерность светового потока (пульсации <5%) исключает стробоскопический эффект. Световой поток от 7000 до 12000 лм, образуется потреблением от 70 до 120 Вт. Цветовой оттенок света белый (4000К и 5000К), точность восприятия цветовых оттенков – высокая (Ra>80). В модельный ряд включены модификации, ПРА которых обеспечивает регулировку света по цифровому протоколу DALI. Тип светораспределения формируют линзы вторичной оптики.
Герметичность внутреннего отсека INSEL LB/S LED поддерживает, вставленное в рамку, закаленное защитное стекло. Способ объединения – винтовой. Степень защиты отображает символ IP66.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на опорную поверхность из нормально воспламеняемого материала.
Светильник соответствует климатическому исполнению и категории размещения УХЛ1* по ГОСТ 15150-69(*нижнее значение рабочей температуры -40°С, для модификаций с датчиком движения -35°С, верхнее значение рабочей температуры +60°С, для модификаций мощностью 150 Вт, верхнее значение температуры +50°С).
Возможно комплектование светильника серии INSEL LB/S LED защитной решеткой (заказывается отдельно).
Комплект поставки
Светильник, шт. - 1
Рамка монтажная (для INSEL LB/R LED), шт. - 1
Лира (для INSEL LB/S LED), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Инструкция по монтажу, шт - 1
Установка
Крепление на поверхность потолка в помещении или под навесом. Возможно крепление светильника на стену или консоль с помощью Wall mounting bracket INSEL LB/S LED (код заказа 2334000010) и Pole mounting bracket INSEL LB/S LED (код заказа 2334000020).
Конструкция
Корпус из литого под давлением алюминия, окрашенный белой порошковой краской. В качестве опции возможна поставка решетки из нержавеющей стали (Grid INSEL LB LED арт. 4349000010) для увеличения степени механической прочности до IK09.
Оптическая часть
Вторичная оптика из ПММА с различными углами светораспределения. Прозрачное темперированное стекло. Тип светодиодов: SMD.
Характеристики
Цветовая температура - 5000К (4000К - под заказ). Индекс цветопередачи - 80. Коэффициент пульсации светового потока < 3%. Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -40 до +60 C |
Цвет корпуса | белый |
Класс пожароопасности | П-I,II,IIa,ІІІ |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/6,5 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 50 A |
Блок аварийного питания | - |

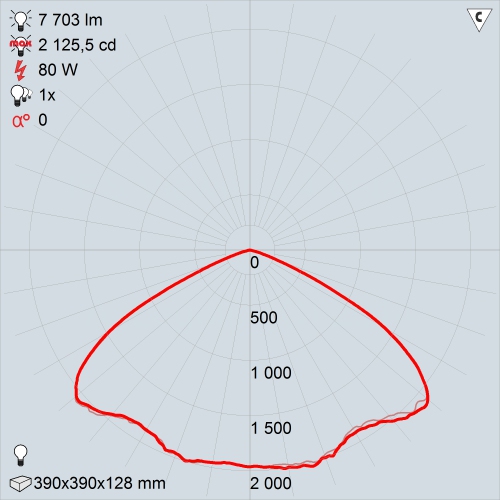

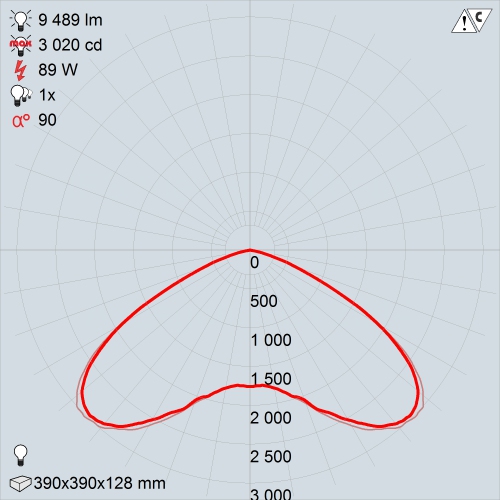

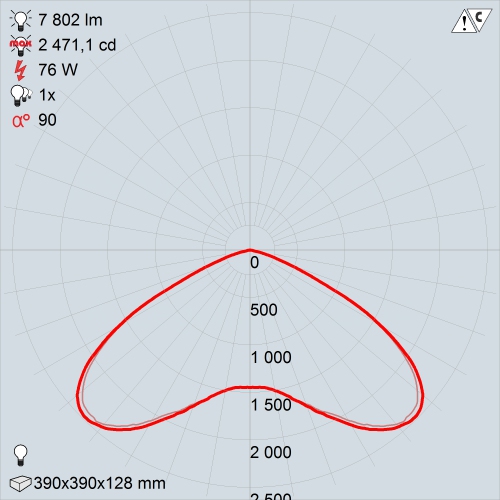

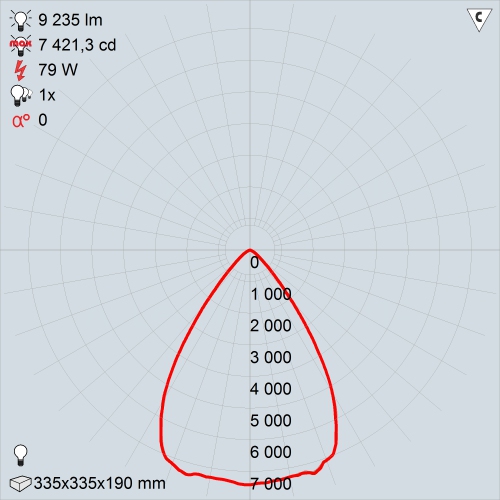

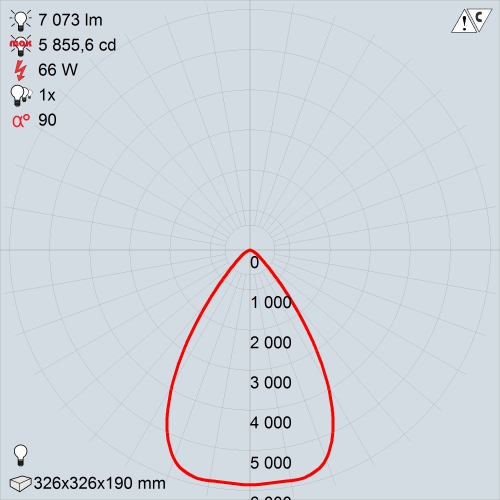

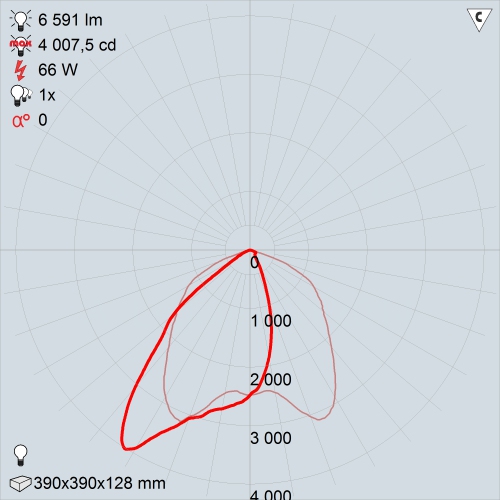

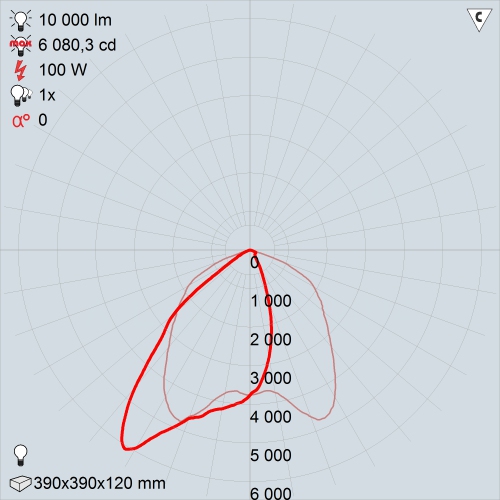

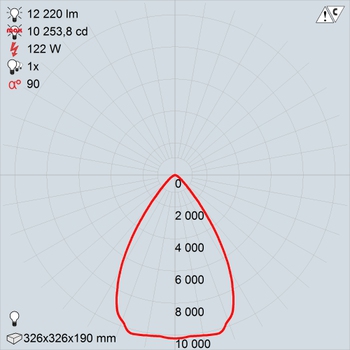

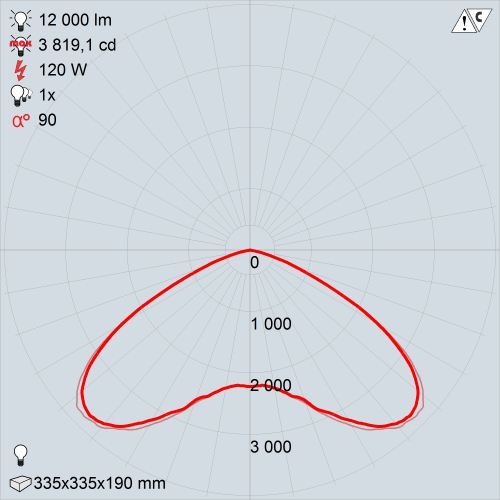

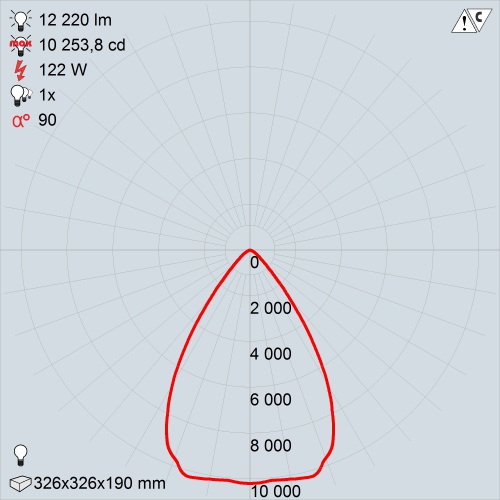

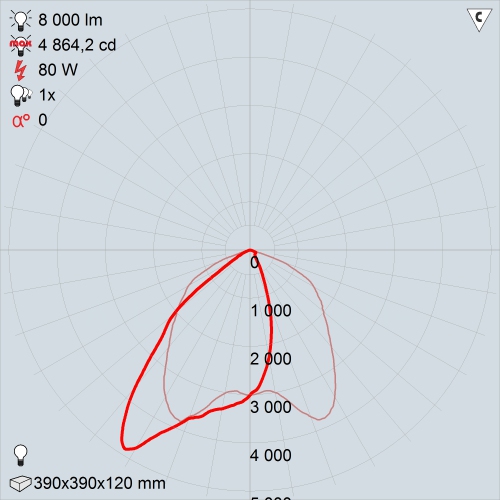

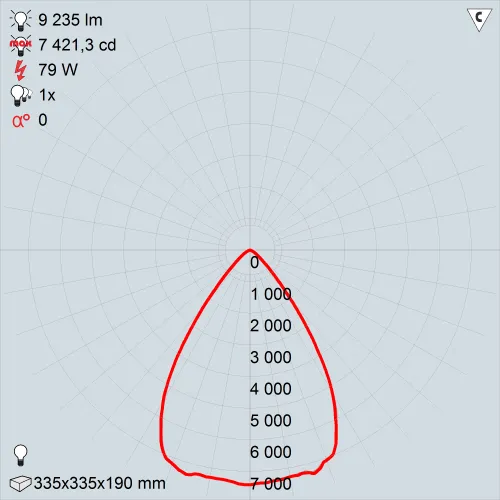

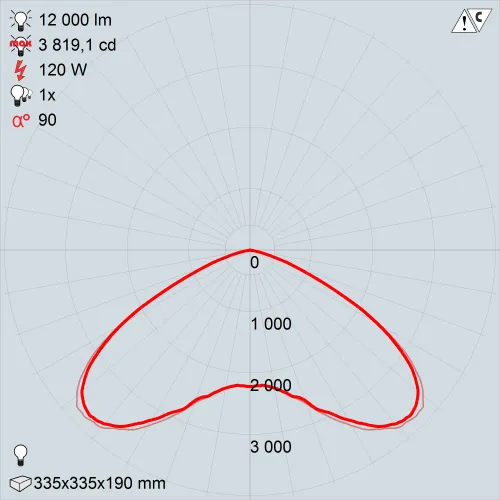

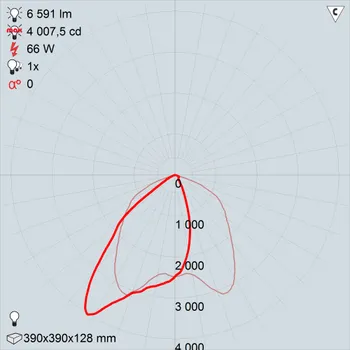

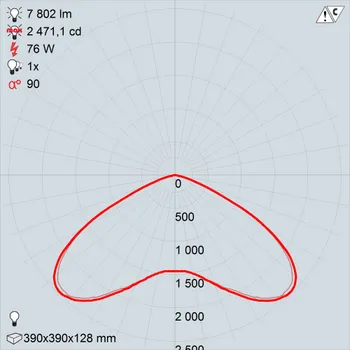

КСС

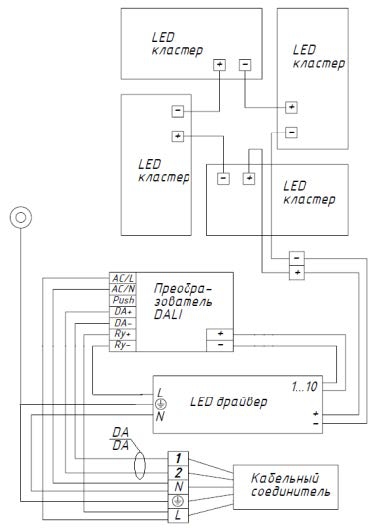

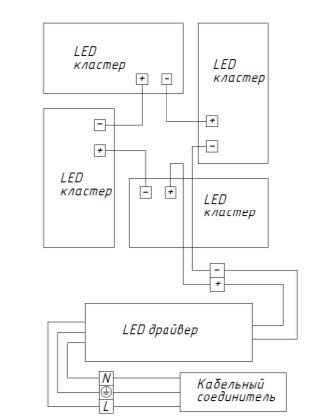

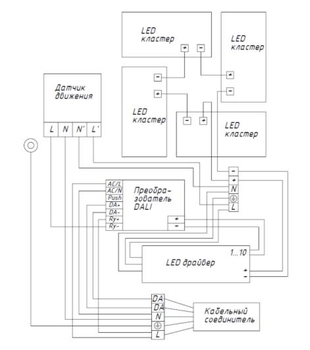

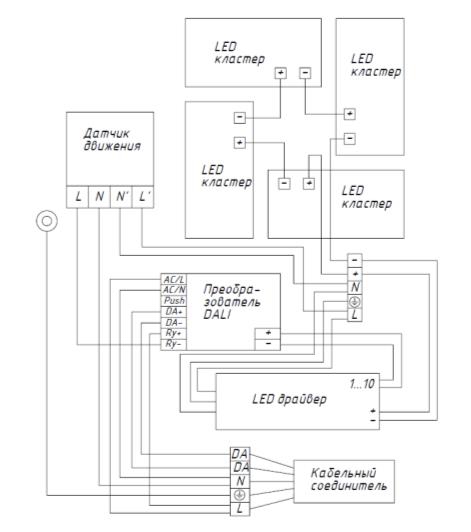

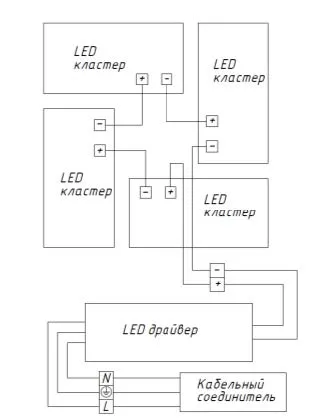

Схема подключения
Модификации без управления | Модификации с датчиком движения и управлением по DALI | Модификации с управлением по DALI |

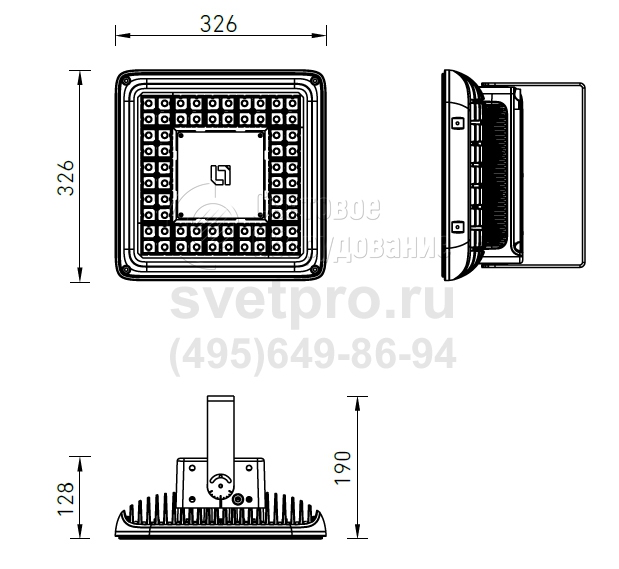

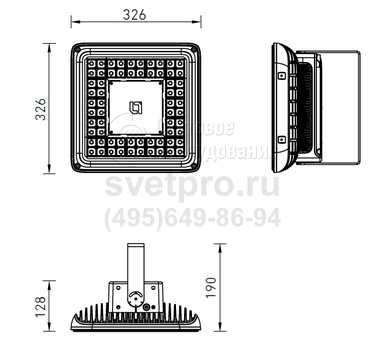

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
INSEL LB/S LED 70 D120 5000K | 7000 лм | 70 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000300 |
INSEL LB/S LED 70 D140 5000K | 7000 лм | 70 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000310 |
INSEL LB/S LED 70 D65 4000K | 7000 лм | 70 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000620 |
INSEL LB/S LED 70 D65 5000K | 7000 лм | 70 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000280 |
INSEL LB/S LED 70 D90x30 5000K | 7000 лм | 70 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000290 |
INSEL LB/S LED 80 D120 5000K | 8000 лм | 80 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000340 |
INSEL LB/S LED 80 D140 5000K | 8000 лм | 80 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000350 |
INSEL LB/S LED 80 D65 5000K | 8000 лм | 80 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000320 |
INSEL LB/S LED 80 D65 HFD MS 5000K | 8000 лм | 80 Вт | 100 | 335 мм | 335 мм | 10,500 кг | 1334000270 |
INSEL LB/S LED 80 D90x30 5000K | 8000 лм | 80 Вт | 100 | 335 мм | 335 мм | 10,000 кг | 1334000330 |
INSEL LB/S LED 100 D120 5000K | 10000 лм | 95 Вт | 105 | 335 мм | 335 мм | 11,000 кг | 1334000380 |
INSEL LB/S LED 100 D140 5000K | 10000 лм | 95 Вт | 105 | 335 мм | 335 мм | 10,500 кг | 1334000390 |
INSEL LB/S LED 100 D65 4000K | 10000 лм | 95 Вт | 105 | 335 мм | 335 мм | 10,500 кг | 1334000680 |
INSEL LB/S LED 100 D65 5000K | 10000 лм | 95 Вт | 105 | 335 мм | 335 мм | 10,500 кг | 1334000360 |
INSEL LB/S LED 100 D90x30 5000K | 10000 лм | 95 Вт | 105 | 335 мм | 335 мм | 10,500 кг | 1334000370 |
INSEL LB/S LED 120 D120 5000K | 12000 лм | 120 Вт | 100 | 335 мм | 335 мм | 10,700 кг | 1334000420 |
INSEL LB/S LED 120 D120 HFD 4000K | 12000 лм | 120 Вт | 100 | 335 мм | 335 мм | 10,700 кг | 1334000660 |
INSEL LB/S LED 120 D140 5000K | 12000 лм | 120 Вт | 100 | 335 мм | 335 мм | 10,700 кг | 1334000430 |
INSEL LB/S LED 120 D65 5000K | 12000 лм | 120 Вт | 100 | 335 мм | 335 мм | 11,000 кг | 1334000400 |
INSEL LB/S LED 120 D90x30 5000K | 12000 лм | 120 Вт | 100 | 335 мм | 335 мм | 11,000 кг | 1334000410 |
