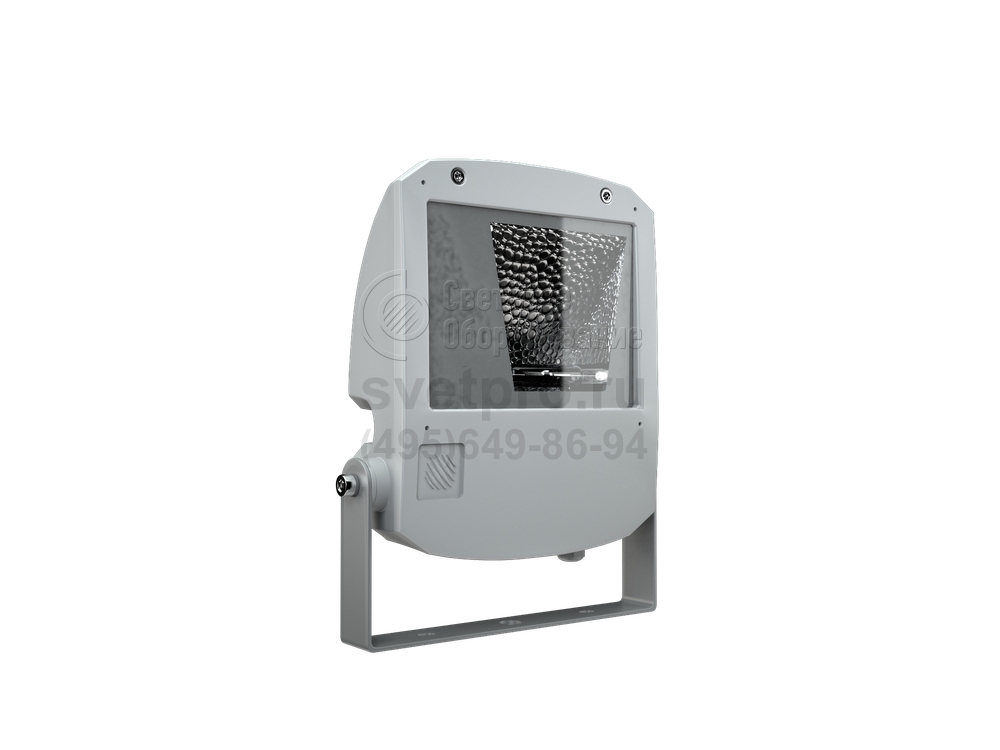

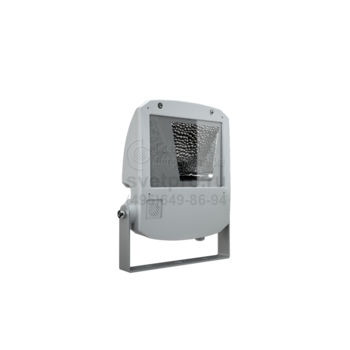

LEADER UM 70 - 150 Прожектор
Область применения: |
|
Назначение: |
|
Мощность: | 70-150 Вт |
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | RX7s |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | LEADER UM 70 - 150 |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модель LEADER UM 70 – 150 можно применять для заливающего освещения производственных цехов и складов, наружных площадок, архитектурного и ландшафтного освещения, в том числе на частных коттеджных участках.
Элементом, непосредственно объединяющим прожектор с опорной поверхностью, является лира.
Помещенный в полость корпуса пускорегулирующий аппарат, необходим для соблюдения необходимых условий для зажигания и длительного и эффективного светообразования, осуществляемого в металлогалогенной лампе. Наличие дополнительного оборудования в виде ЭмПРА, влияет на долю активно используемой мощности (cosϕ>0,85). Обе версии: 70 и 150 Вт, выполнены с круглосимметричным, симметричным и асимметричным отражателем.
Защиту поверхности от агрессивных компонентов воздушной среды выполняет серое порошковое окрашивание. Защитное стекло вставлено в рамку, которая, как и отражатель, изготовлена из алюминия. Анодированный алюминий рефлектора имеет зернистую структуру, благодаря чему увеличивается угол рассеивания света. В изделии поддерживается герметичность, соответствующая IP65.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Прожектор может использоваться как для наружной установки, так и внутри помещений.
Коэффициент мощности – не менее 0,85. Для светильников с ЭПРА коэффициент мощности – не менее 0,95.
Кабельная сальниковая втулка допускает ввод 3-х жильного питающего кабеля с внешним диаметром 9-12 мм.
Комплект поставки
Прожектор, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Наружный или внутренний монтаж.
Конструкция
Корпус и рамка из литого под давлением алюминия, покрытые порошковой краской. Внутри корпуса расположена металлическая плата с пускорегулирующей аппаратурой.
Оптическая часть
Отражатель из анодированного алюминия. Защитное прозрачное темперированное стекло.
Параметры
Диммирование | - |
cosFI | > 0,85 |
AC/DC | - |
EMC | Да |
Температурный режим | от -40 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | П-I,II,IIa,ІІІ |
Коэффициент пульсации | <55% |
Ударопрочность | IK08/6,5 Дж |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | - |

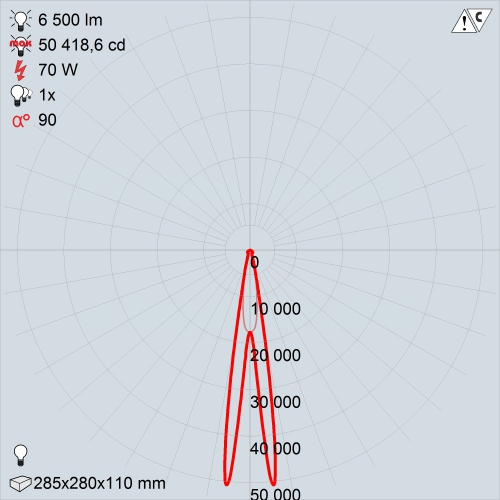

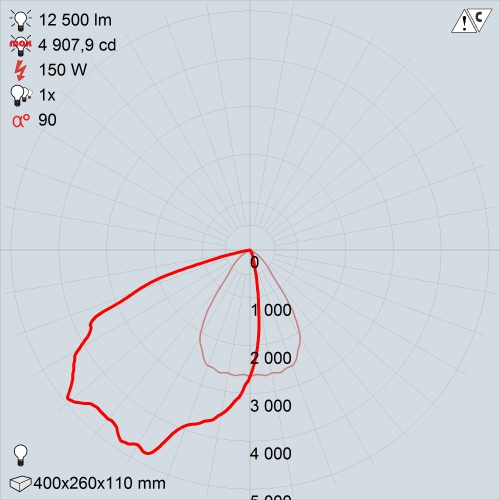

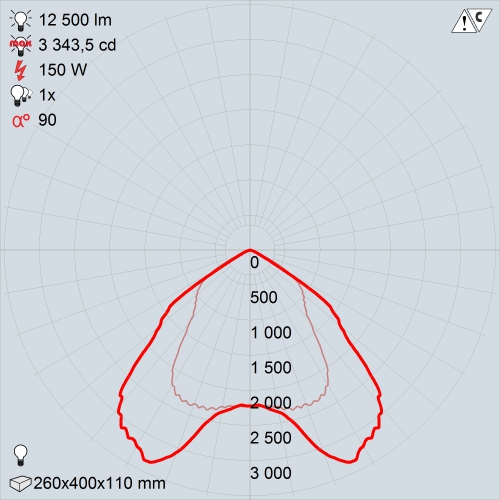

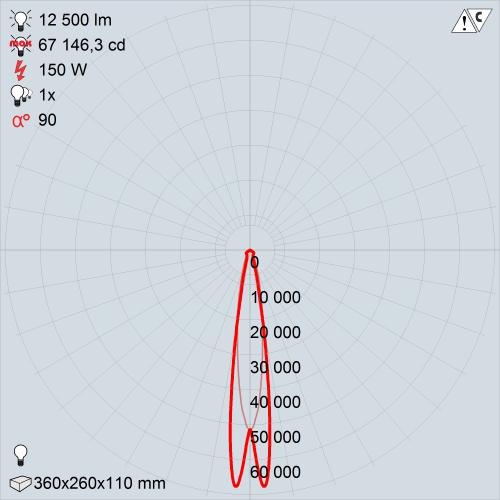

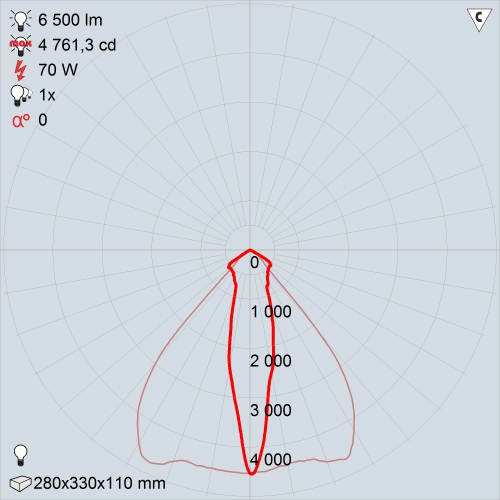

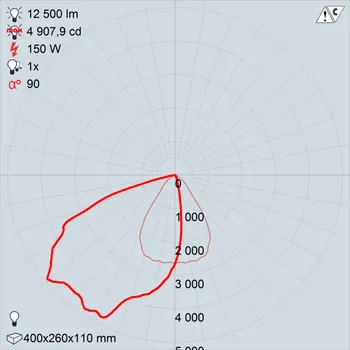

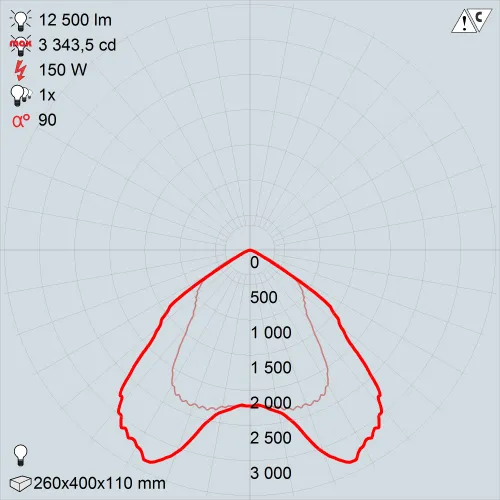

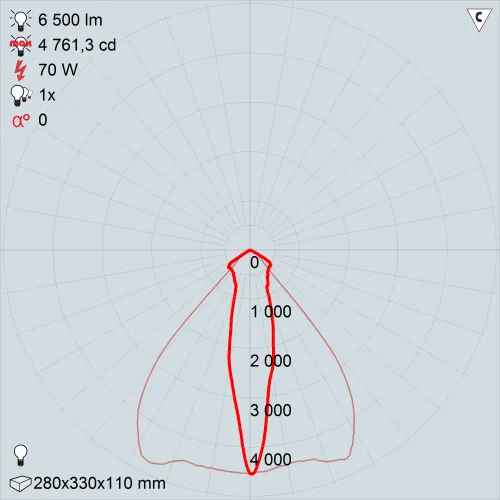

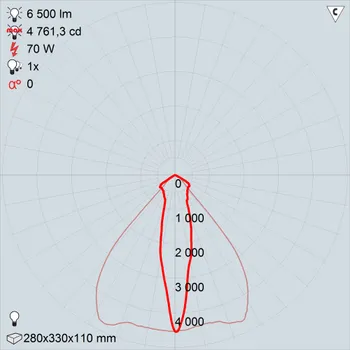

КСС
LEADER UMA 150H | LEADER UMC 70 GREY | LEADER UMC 150 GREY | LEADER UMS 70H | LEADER UMS 150H |

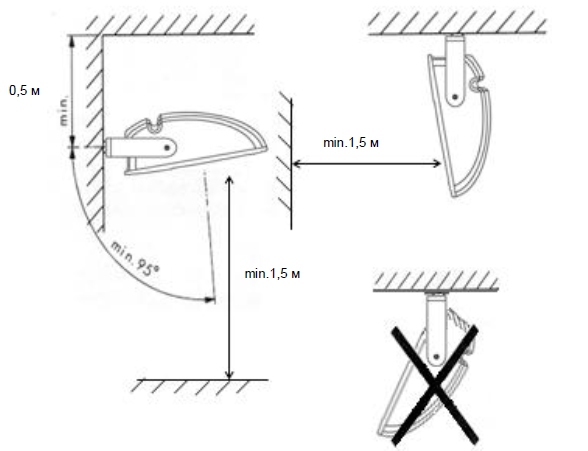

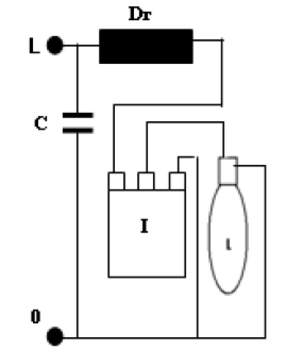

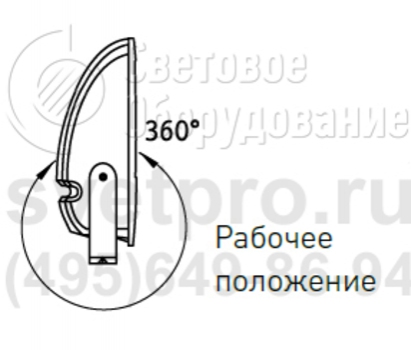

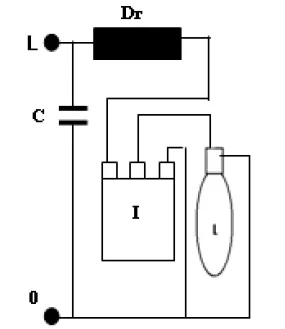

Схема установки прожектора (для внутреннего освещения) | Схема электрических соединений |

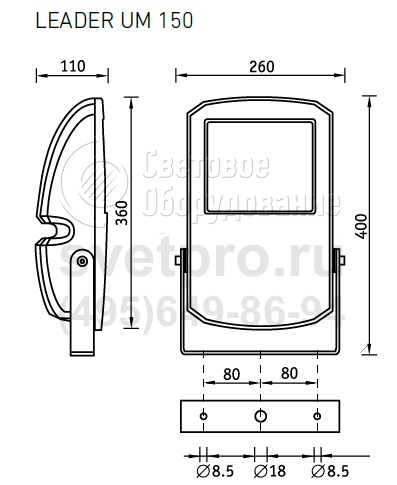

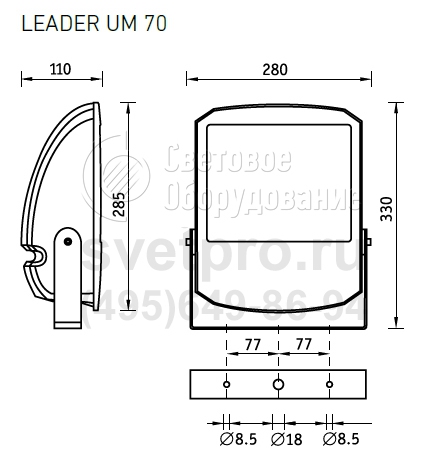

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
LEADER UMA 150 Grey | 1 | 150 Вт | ЭмПРА | RX7s | МГЛ | 400 мм | 260 мм | 1351000020 |
LEADER UMA 70 Grey | 1 | 70 Вт | ЭмПРА | RX7s | МГЛ | 330 мм | 280 мм | 1351000010 |
LEADER UMC 150 Grey | 1 | 150 Вт | ЭмПРА | RX7s | МГЛ | 400 мм | 260 мм | 1351000410 |
LEADER UMC 70 Grey | 1 | 70 Вт | ЭмПРА | RX7s | МГЛ | 330 мм | 280 мм | 1351000450 |
LEADER UMS 150 Grey | 1 | 150 Вт | ЭмПРА | RX7s | МГЛ | 400 мм | 260 мм | 1351000710 |
LEADER UMS 70 Grey | 1 | 70 Вт | ЭмПРА | RX7s | МГЛ | 330 мм | 280 мм | 1351000750 |
