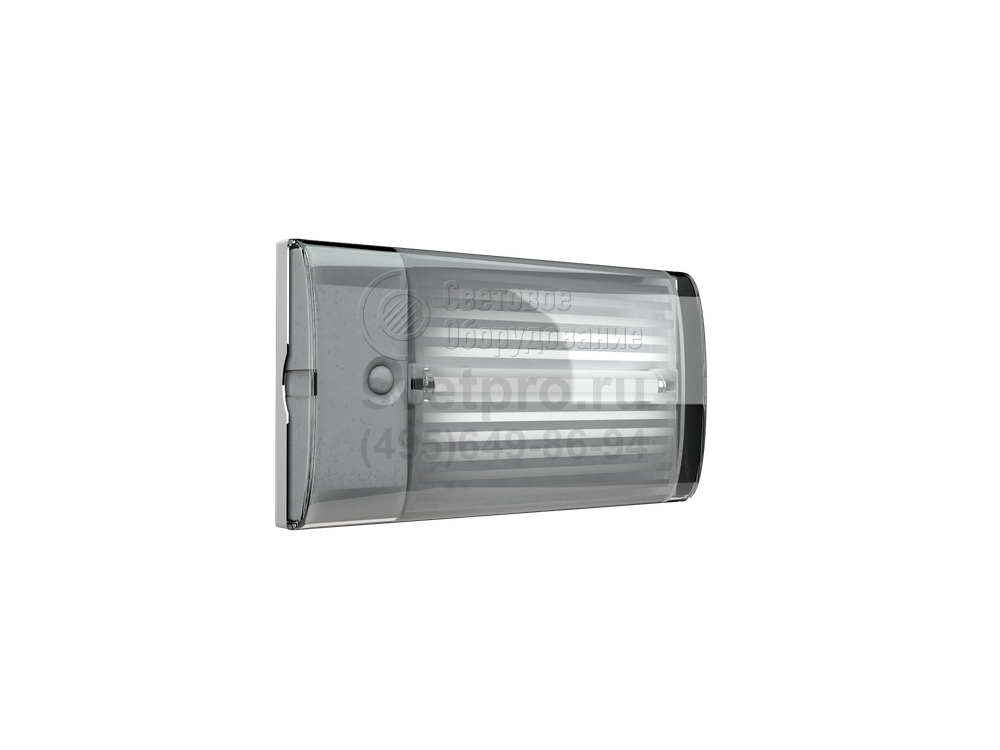

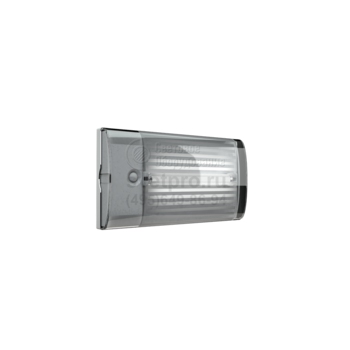

LUNA Световые указатели серии LUNA
Область применения: |
|
Назначение: |
|
Мощность: | 1,8 Вт |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP22 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LUNA |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Световые указатели LUNA обеспечивают распознавание персоналом и посетителями торговых центров, офисов, предприятий, объектов отдыха, информации, необходимой для исключения панического эффекта, вызванного переходом на аварийный режим функционирования.
Изделие размещается на поверхности стены или встраивается в нишу с использованием клипс, входящих в перечень аксессуаров.
Маломощный (1,8 В) источник света (ЛЛ или КЛЛ) получает электропитание от аккумуляторной батареи. Ее емкость 1,5 А/ч достаточна для 1 часа непрерывной работы. Подзарядка ведется после устранения аварийных причин и восстановления электроснабжения. Для тестирования на корпус выведена кнопка, обозначенная TEST. Дополнительными атрибутами, связанными с эксплуатацией светильника, являются пиктограммы, указывающие направление движения и расположение мест выхода и пожарного крана.
Использование модели LUNA целесообразно в помещениях, для которых характерно поддержание положительной температуры (до +40°С). Степень конструктивной защиты соответствует IP22. В ее формировании задействован поликарбонатный корпус и прозрачный полимерный рассеиватель. Слепящее действие предотвращают неровности (полосы рифления) оптического элемента.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Светильник может быть установлен на опорную поверхность или встроен в нишу из нормально воспламеняемого материала.
Комплект поставки
Светильник (с лампой), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену/потолок или встраиваются в стену/потолок с помощью клипс ST 21. Накладной вариант монтажа предусматривает также использование монтажного бокса ST 24 (IP65). Встраиваемый –использование монтажного бокса ST 22 и оформление светильника декоративной рамкой ST 23. Аксессуары (ST 21, ST 22, ST 23, ST 24) комплектуются отдельно.
Конструкция
Корпус светильника изготовлен из поликарбоната. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника. Контроль аварийного освещения (проверка работоспособности светильника в аварийном режиме) осуществляется с помощью кнопки TEST. АКБ входят в комплект поставки.
Параметры
Вес | 0,6 кг |
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

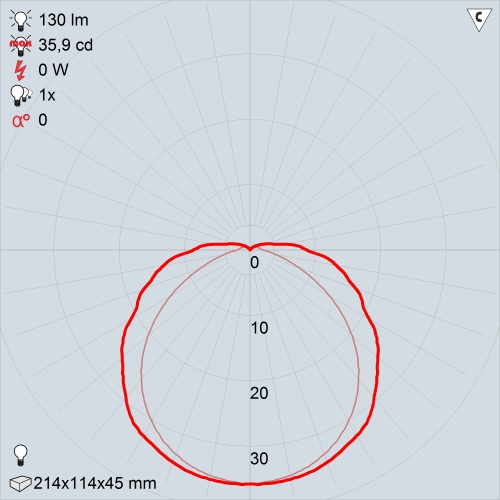

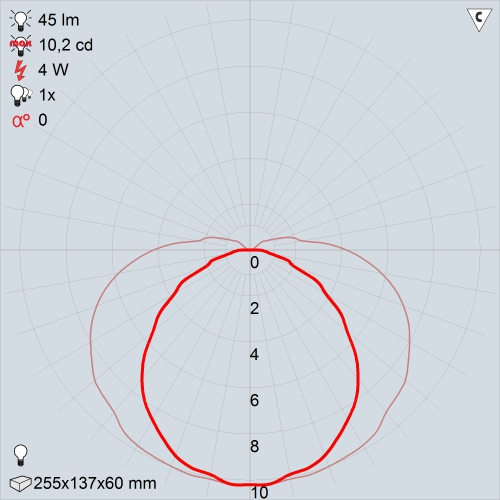

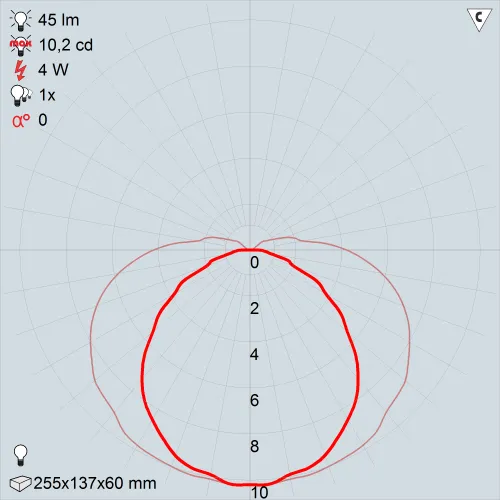

КСС
LUNA 2211-4 | LUNA 2211-7 |

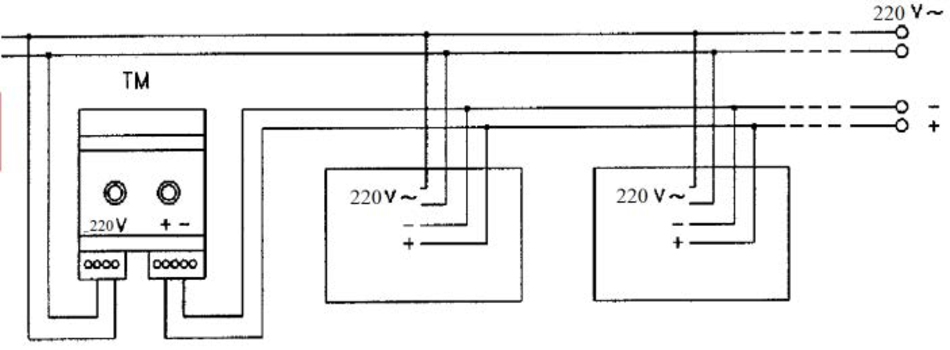

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ST 21 /комплект клипс/ | 1 | 2501000010 | 0.02 |
ПЭУ 001 Выход налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002240 | 0.00602 |
ПЭУ 002 Выход направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002250 | 0.00602 |
ПЭУ 003 Указательная стрелка (210х105) LUNA/MARS пиктограмма | 1 | 2501002260 | 0.00602 |
ПЭУ 004 По лестнице вниз направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002270 | 0.00602 |
ПЭУ 005 По лестнице вниз налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002280 | 0.00602 |
ПЭУ 006 По лестнице вверх направо (210х105) LUNA/MARS пиктограмма | 1 | 2501002290 | 0.00602 |
ПЭУ 007 По лестнице вверх налево (210х105) LUNA/MARS пиктограмма | 1 | 2501002300 | 0.00602 |
ПЭУ 008 Запасный выход (210х105) LUNA/MARS пиктограмма | 1 | 2501002310 | 0.00602 |
ПЭУ 091 Указатель двери левосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2501002320 | 0.00602 |
ПЭУ 010 Выход (210х105) LUNA/MARS пиктограмма | 1 | 2501002330 | 0.00602 |
ПЭУ 011 Выход/Exit (210х105) LUNA/MARS пиктограмма | 1 | 2501002340 | 0.00602 |
ПЭУ 012 Exit (210х105) LUNA/MARS пиктограмма | 1 | 2501002350 | 0.00602 |
ППБ 0001 Пожарный кран (105х105) LUNA/MARS пиктограмма | 1 | 2502001110 | 0.0049 |
ПЭУ 092 Указатель двери правосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2502001690 | 0.00602 |
ПЭУ 094 Выход прямо правосторонний (210х105) LUNA/MARS пиктограмма | 1 | 2502001710 | 0.00602 |

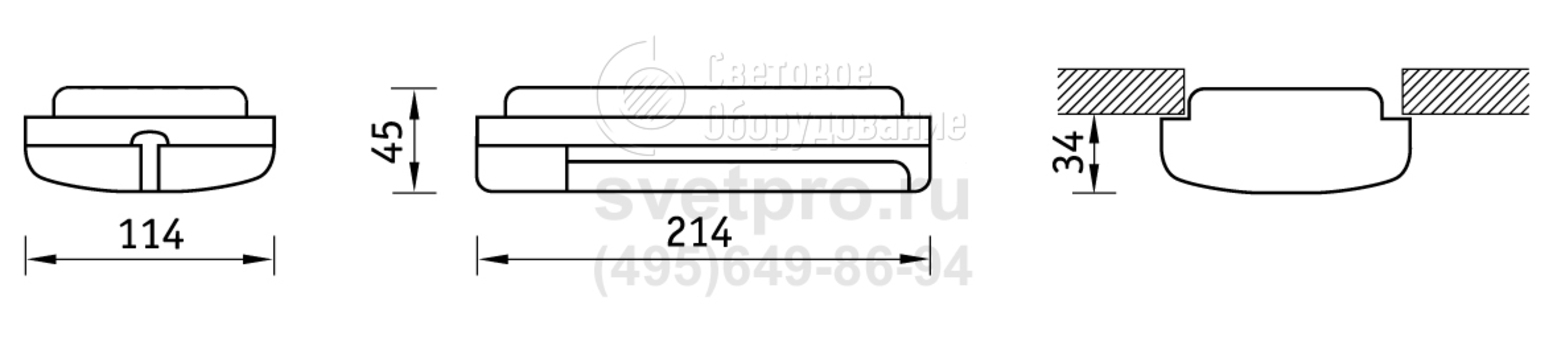

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
LUNA 2211-4 | непостоянного действия | 1,8 Вт | 1 | RB 2,4 V 1,5 A*h | ЛЛ | - | 4501001070 |
LUNA 2211-7 | непостоянного действия | 1,8 Вт | 1 | RB 2,4 V 1,5 A*h | КЛЛ | - | 4501001010 |
