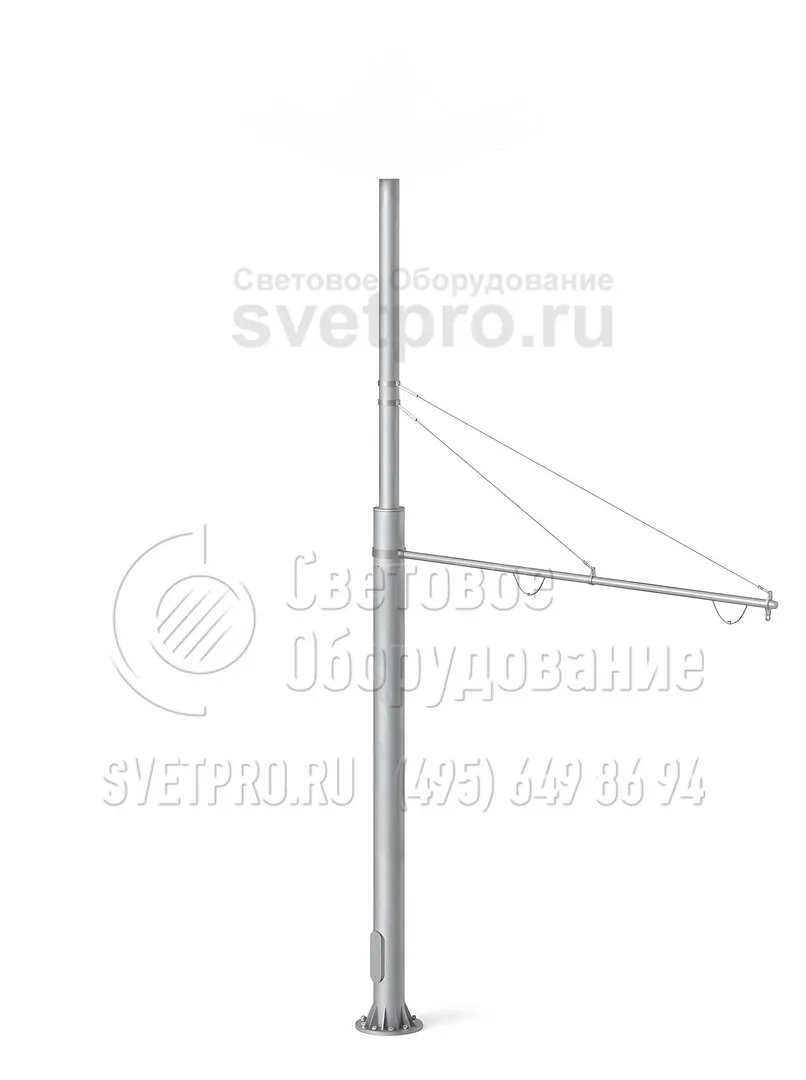

ТФ-1800-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТФ-1800-9 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Материал: | Трубный прокат |
Размер фланца: | 690 мм |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 325 мм |
Вес: | 940 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

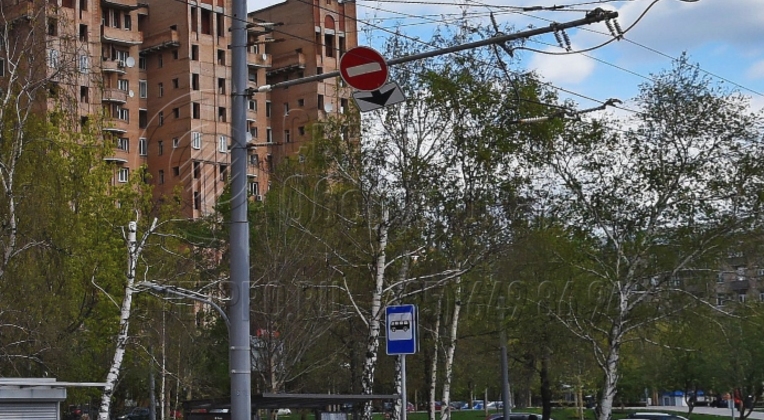

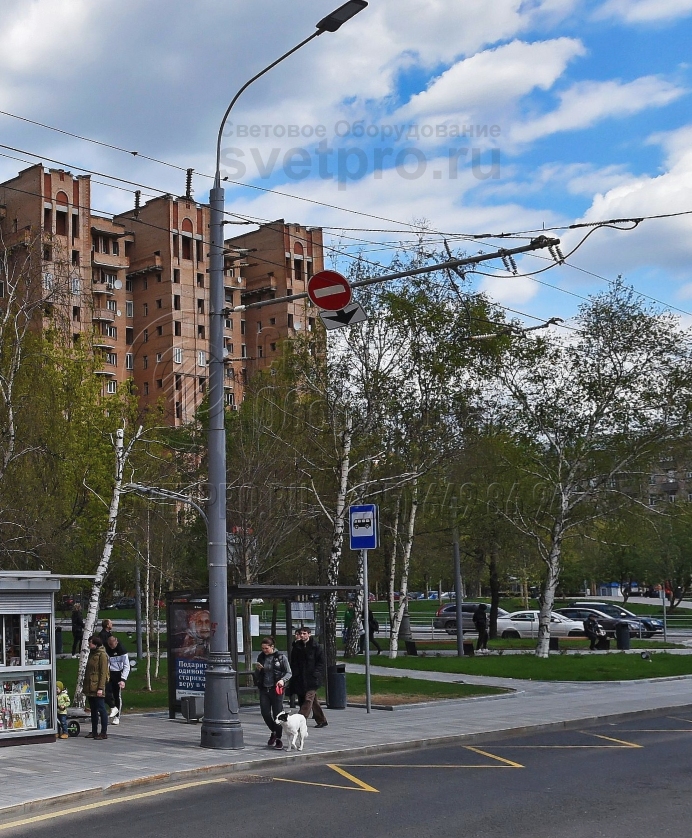

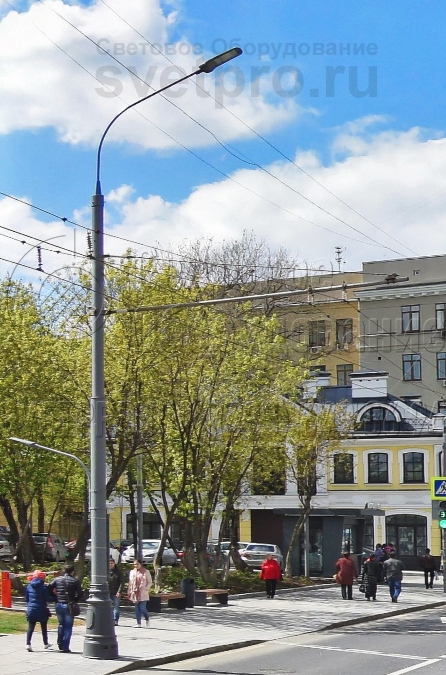

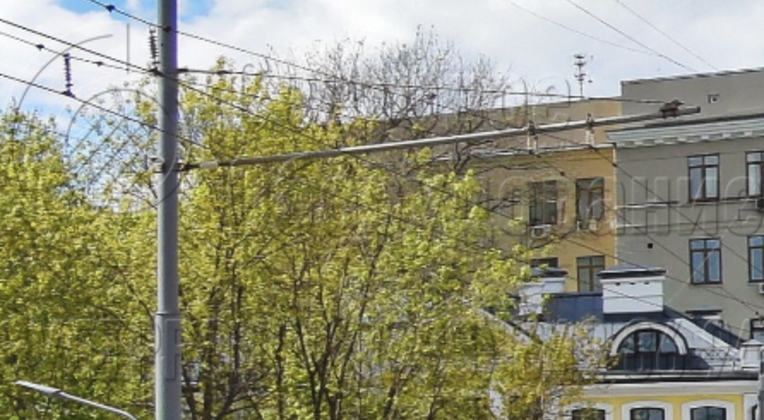

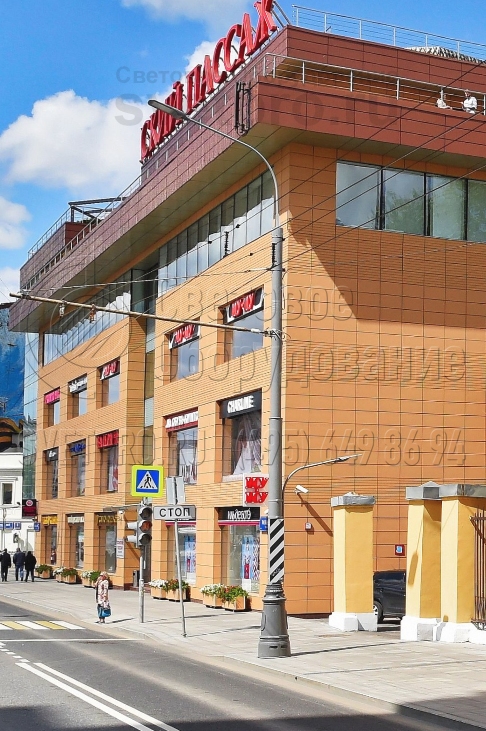

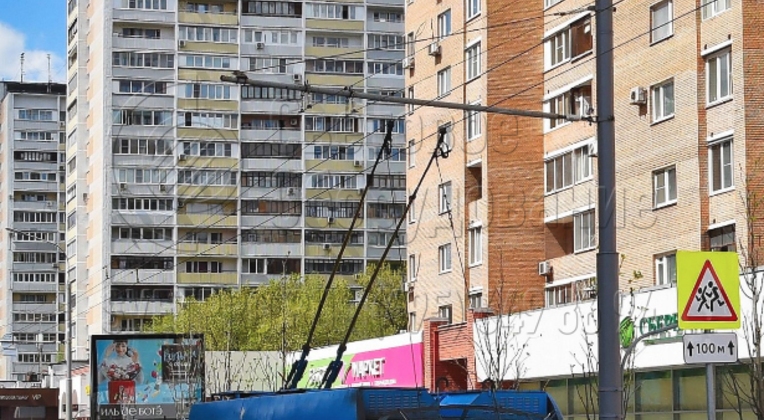

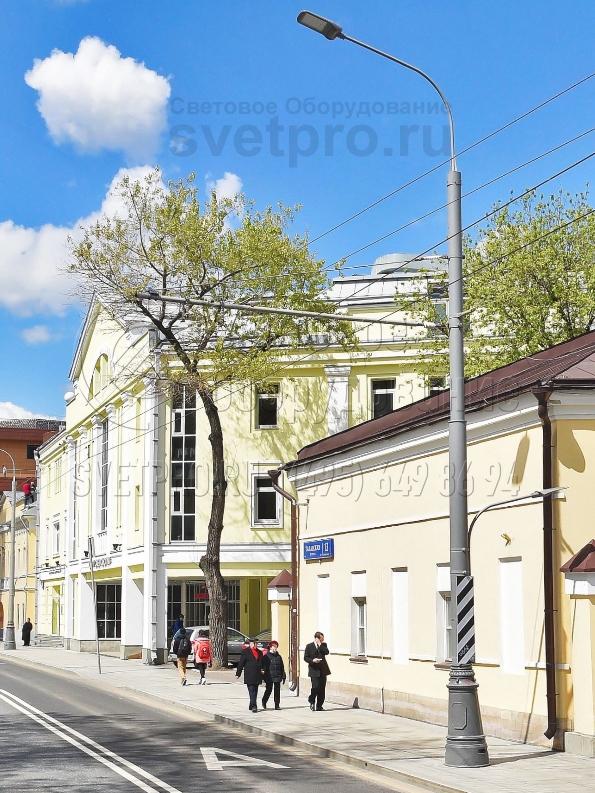

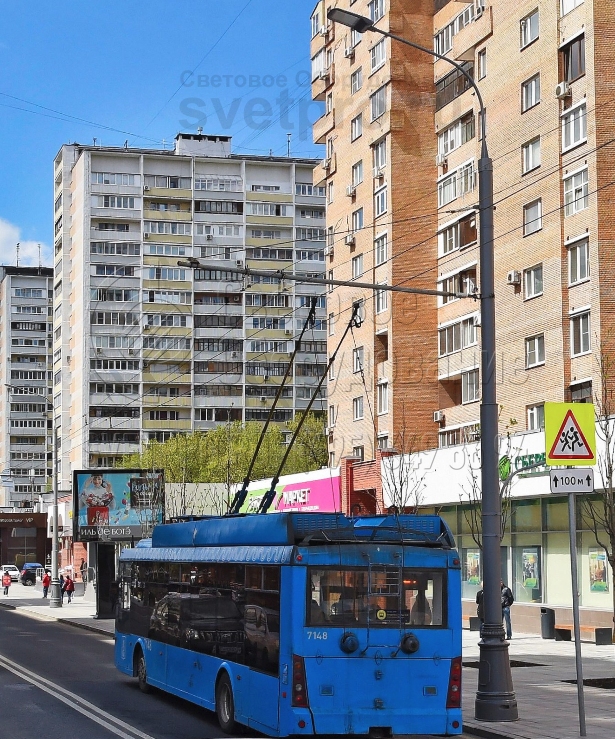

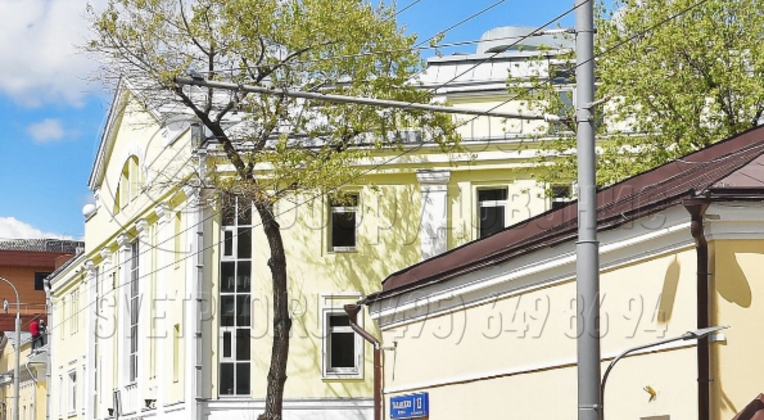

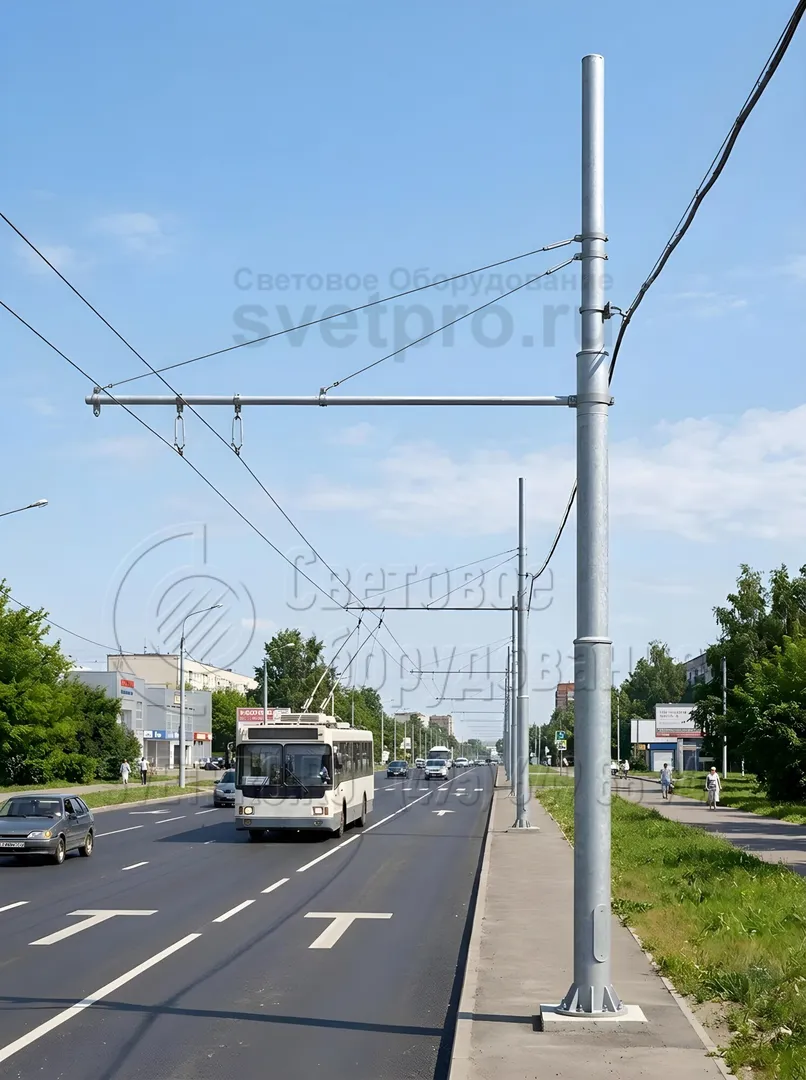

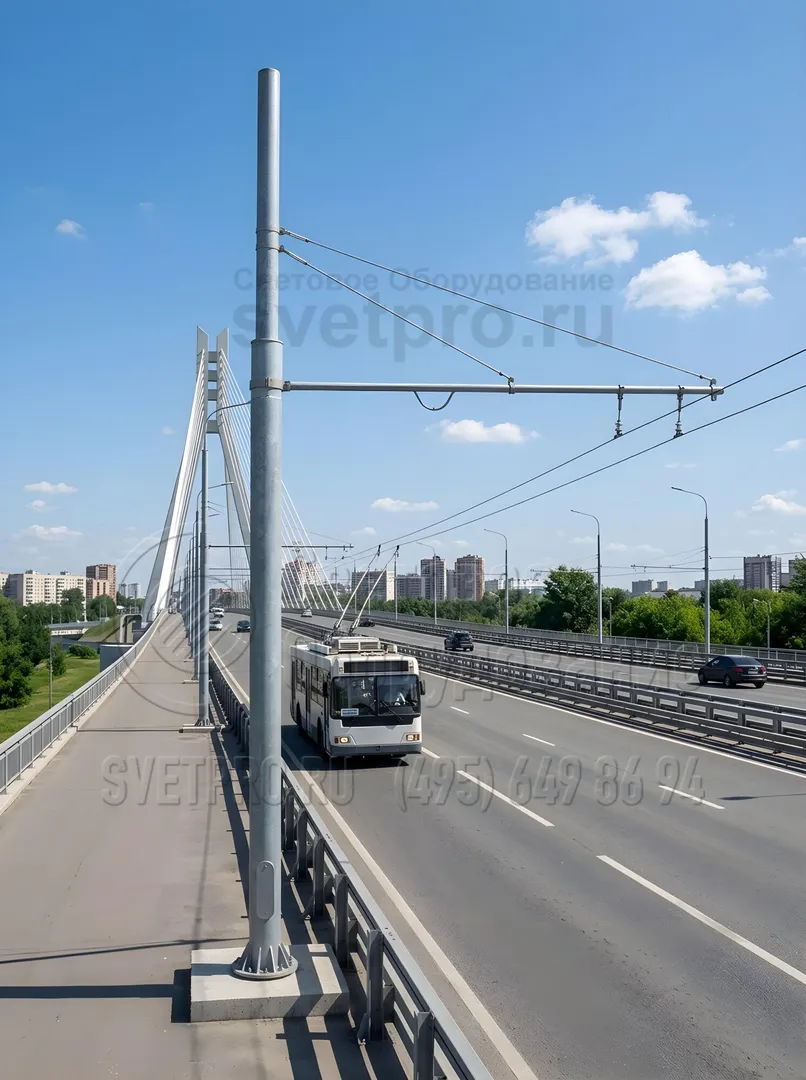

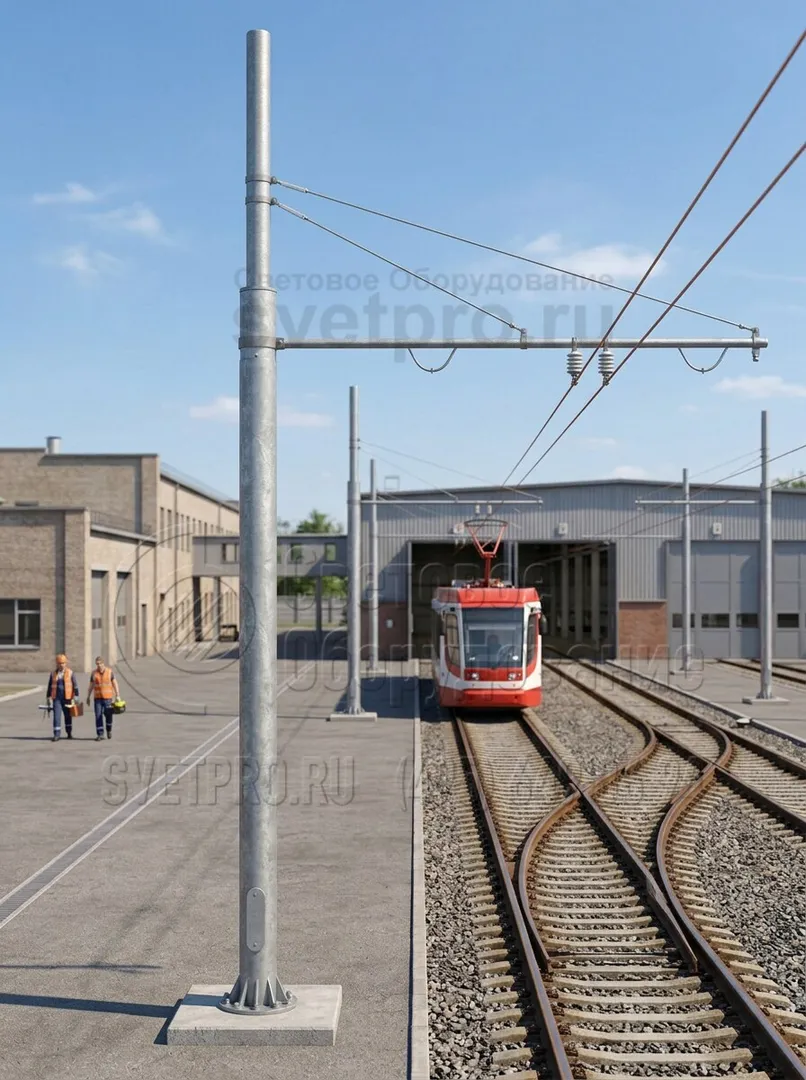

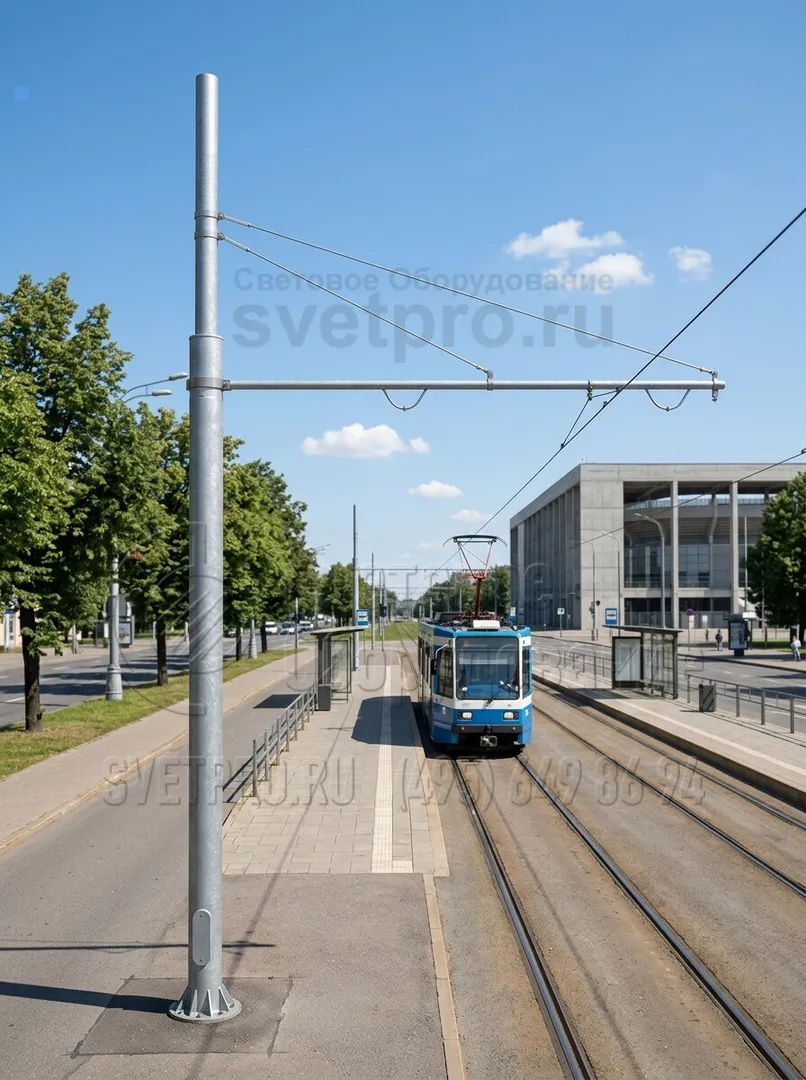

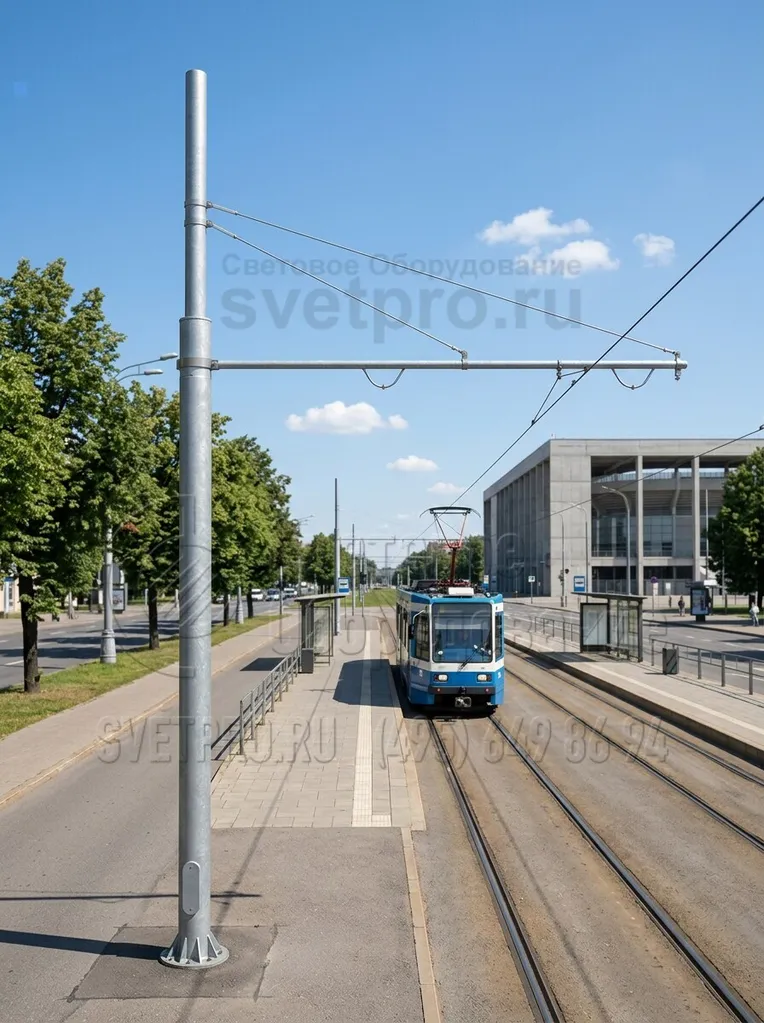

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТФ-1800-9,0-01**-ц | ЗФ-36/12/Д560-3,0-б | 940 | О5 | 1800 | 9000 | 3000 | 5000 | 426 | 325 | М36 | 690 | 560 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

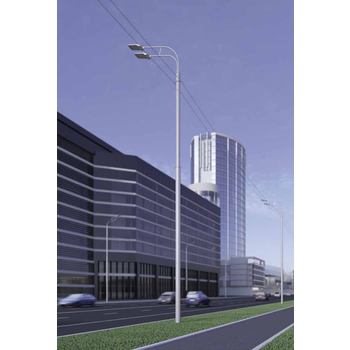

Опора ТФ-1800-9 – высотная конструкция, основное назначение которой заключается в организации освещения на больших открытых территориях, городских улицах, автодорогах, а также прокладки по воздуху силовых проводов, монтажа электротранспортных сетей. Организация освещения осуществляется посредством светильников, размещаемых на кронштейнах в верхней части конструкции.

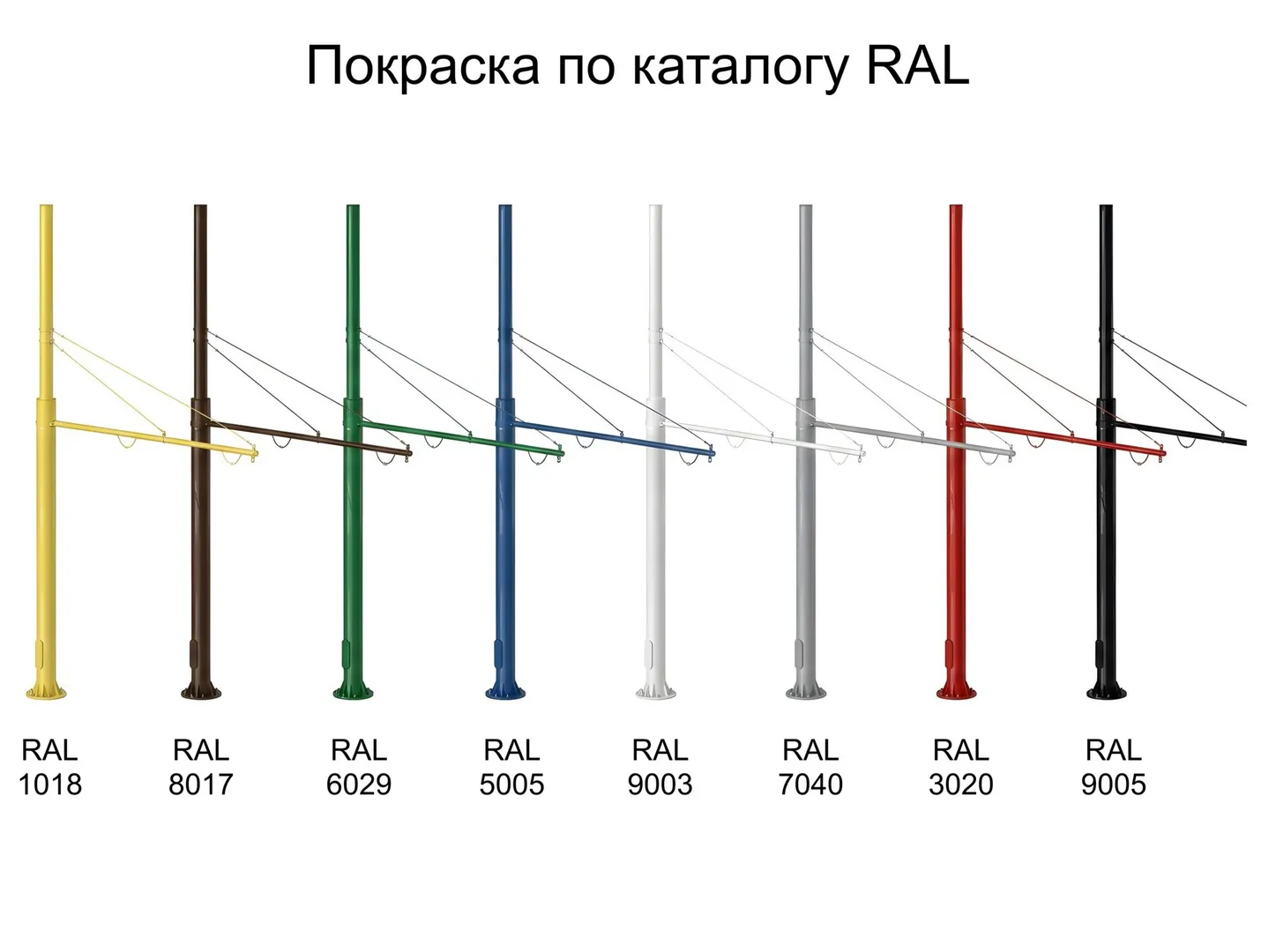

Конструкция опорных столбов состоит из 2-х стальных труб разного диаметра. Используемый для изготовления опоры трубный прокат рассчитан на эксплуатацию в регионах с разным климатом. Защита изделия от коррозии и внешних негативных факторов осуществляется с помощью горячего цинкования. Обработка металла позволяет увеличить срок эксплуатации опоры до 30 лет. По желанию клиента опорный столб может дополнительно окрашиваться лакокраской.
Модель ТФ-1800-9 высотой 9 м монтируется с помощью фланца, соединяемого с закладным элементом бетонного фундамента.
