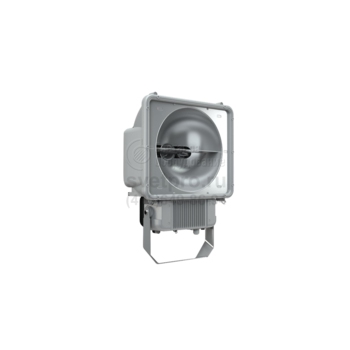

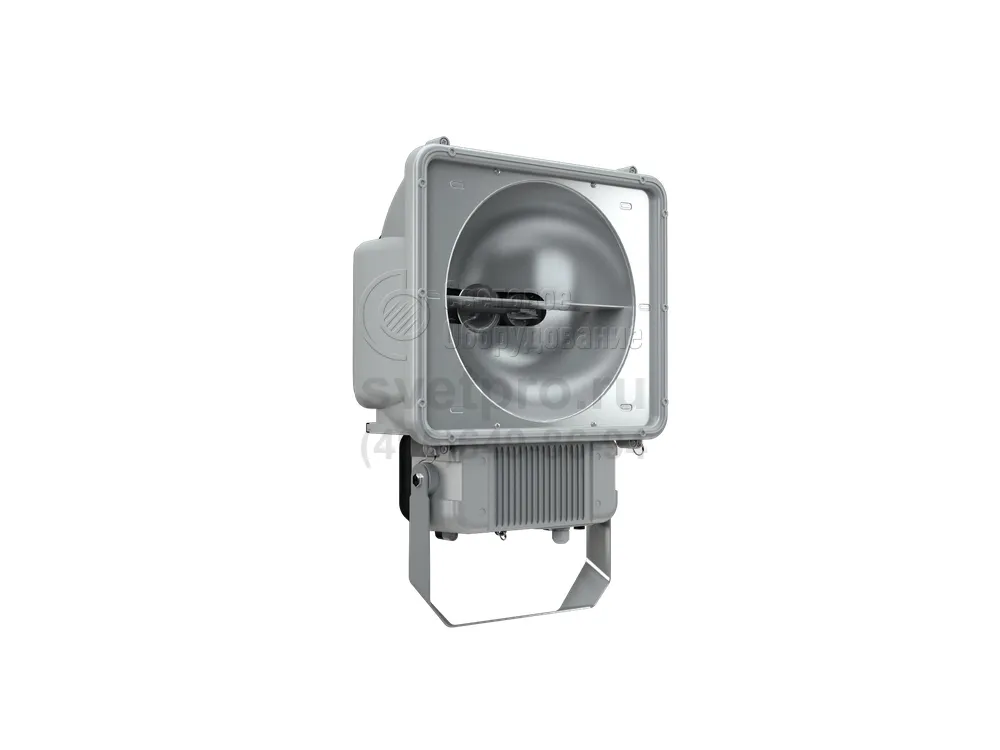

UM 1000 - 2000 Прожекторы большой мощности
Область применения: |
|
Назначение: |
|
Мощность: | 1000-2000 Вт |
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | Кабель |
Номинальное напряжение: | 230-380 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | UM 1000 - 2000 |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Прожекторы UM 1000 – 2000 используются для освещения производственных, спортивных, архитектурных объектов и сооружений транспортного назначения.

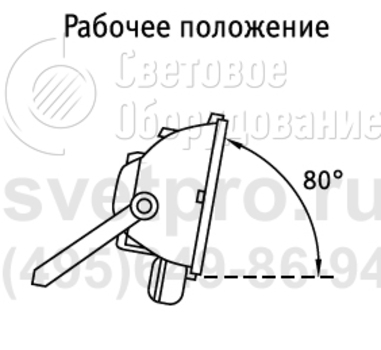

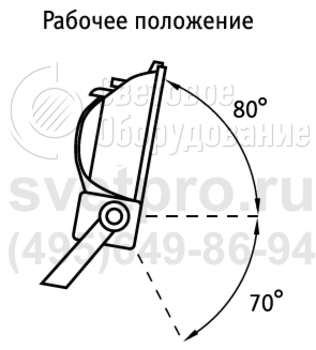

На опорную поверхность модель устанавливается благодаря наличию лиры. В процессе эксплуатации направление света можно изменить наклоном от горизонтального положения на угол 80° (верхний предел) и 70° (нижний предел).
Для реализации приоритетов модель может поставляться с выносным блоком ПРА или комплектоваться им самостоятельно. В обеих версиях предложен выбор изделия, потребляющего 1000 и 2000 Вт. Каждое из них имеет модификации по типу отражателя: симметричный, асимметричный, круглосимметричный.
Асимметричное светораспределение предложено 5 разновидностями. Имеются варианты, комплектуемые блоком мгновенного перезажигания. Лампа подключается непосредственно кабелем. Потери на работу дополнительного оборудования не более 15%.
Защиту алюминиевого корпуса от агрессивных компонентов воздушной среды выполняет серое порошковое окрашивание. Защитное стекло – прозрачное, закаленное. Отражатель – из анодированного алюминия. Модель UM 1000 – 2000 сохраняет работоспособность и эффективность образования света при температуре ±40°С.
Прожектор соответствует требованиям безопасности ГОСТ P МЭК 60598-2-5-99, ГОСТ P МЭК 60598-1-2003 и ЭМС ГОСТ P 51318.15-99.
Прожектор может использоваться как для наружной установки, так и внутри помещений.
Комплект поставки
Прожектор, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Наружный или внутренний монтаж.
Конструкция

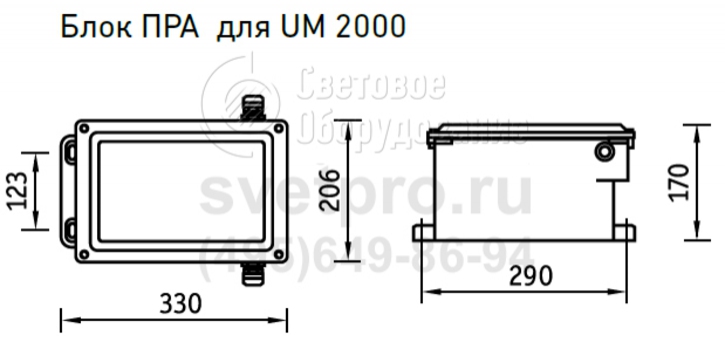

Корпус из литого под давлением алюминия, покрытый порошковой краской. Внутри корпуса расположена металлическая плата с пускорегулирующей аппаратурой (UM 1000). Внутри корпуса расположено импульсное зажигающее устройство. Дроссель и компенсационный конденсатор расположены внутри выносного бокса. Максимальная масса выносного бокса с пускорегулирующей аппаратурой – 20,2 кг (UM 2000).
Оптическая часть
Отражатель из анодированного алюминия. Защитное прозрачное темперированное стекло.
параметры
Диммирование | - |
cosFI | > 0,85 |
AC/DC | - |
EMC | Да |
Температурный режим | от -40 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | П-ІІІ |
Коэффициент пульсации | - |
Ударопрочность | IK08/6,5 Дж |
Класс энергоэффективности | A+ |
Блок аварийного питания | - |

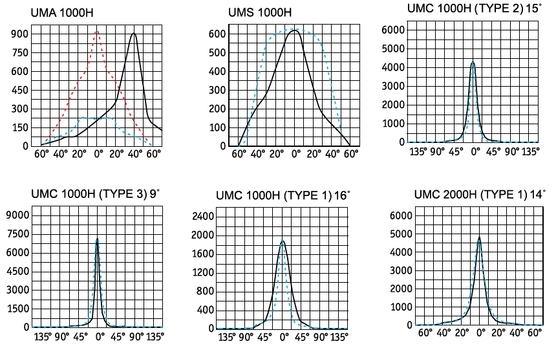

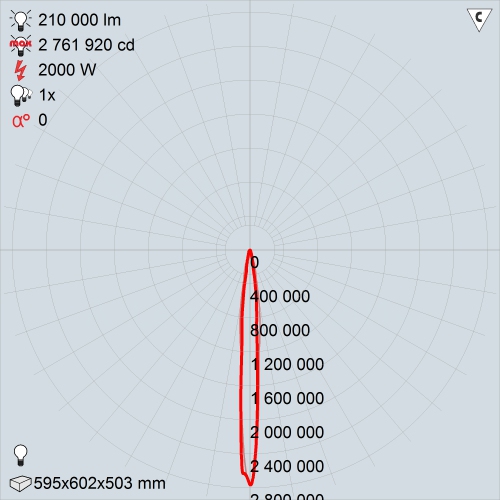

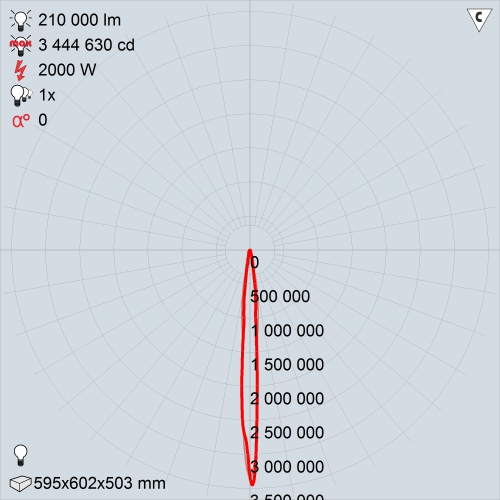

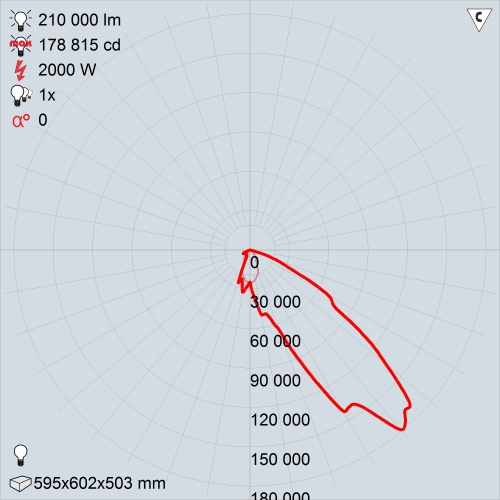

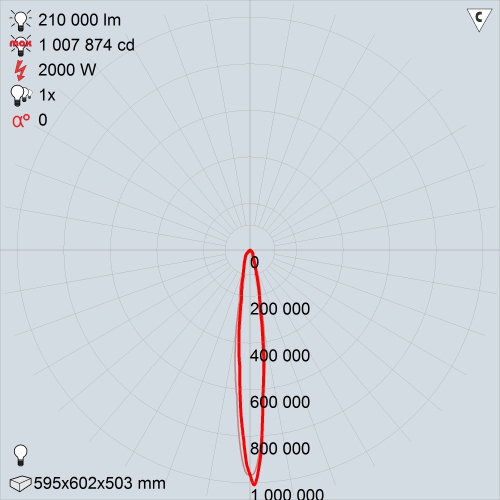

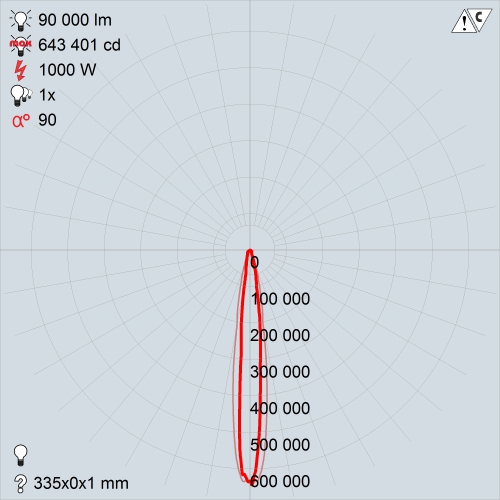

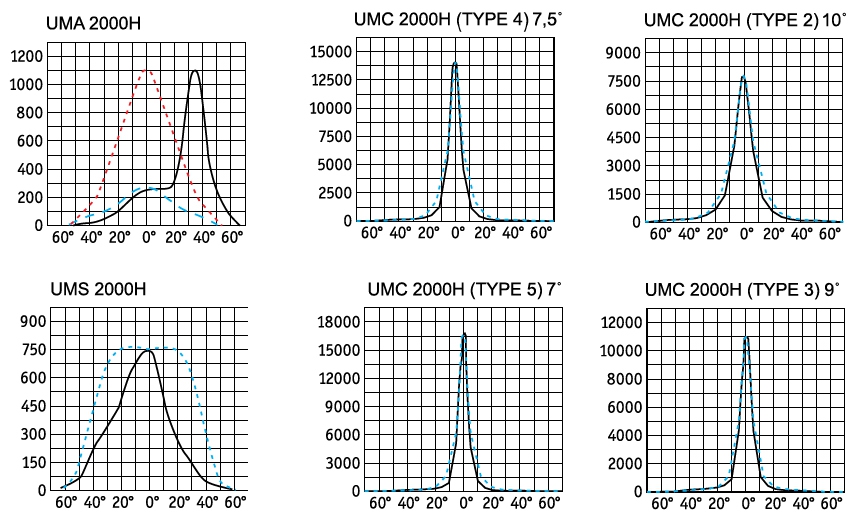

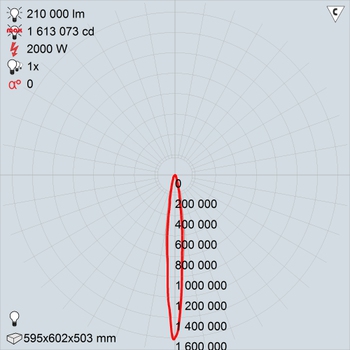

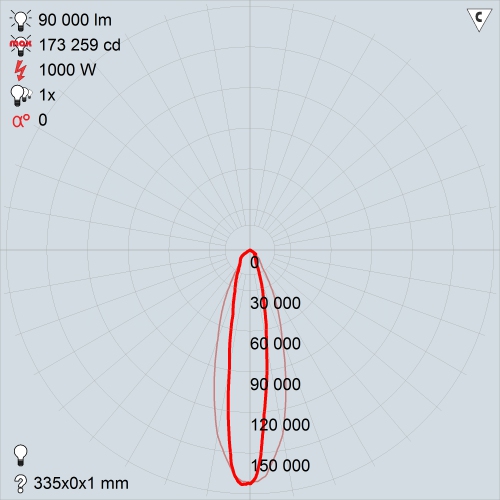

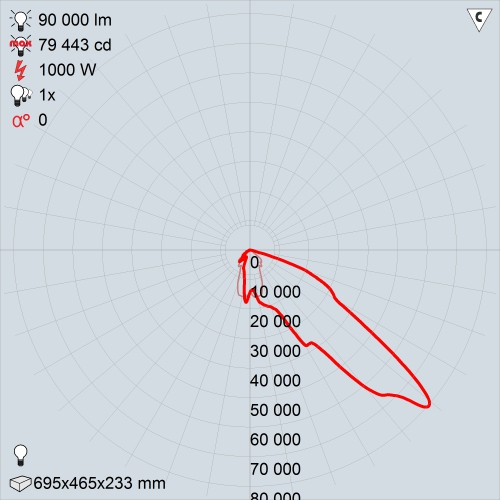

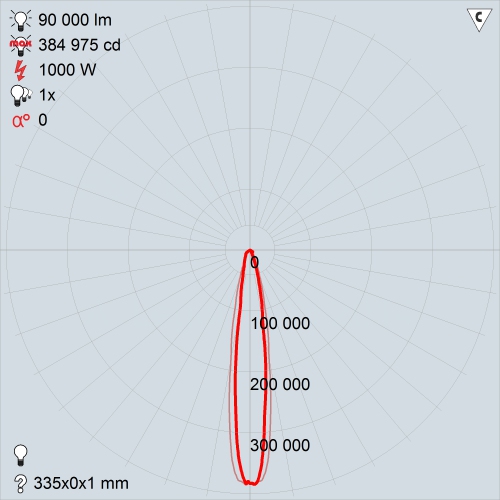

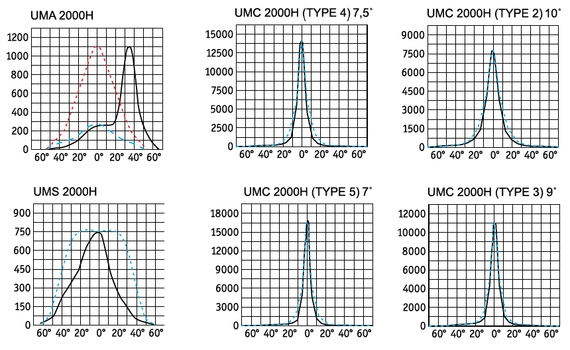

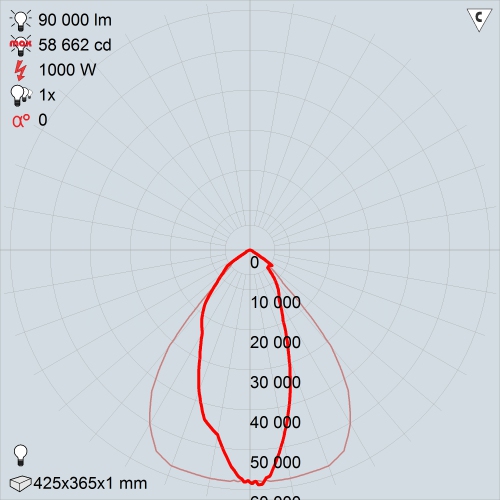

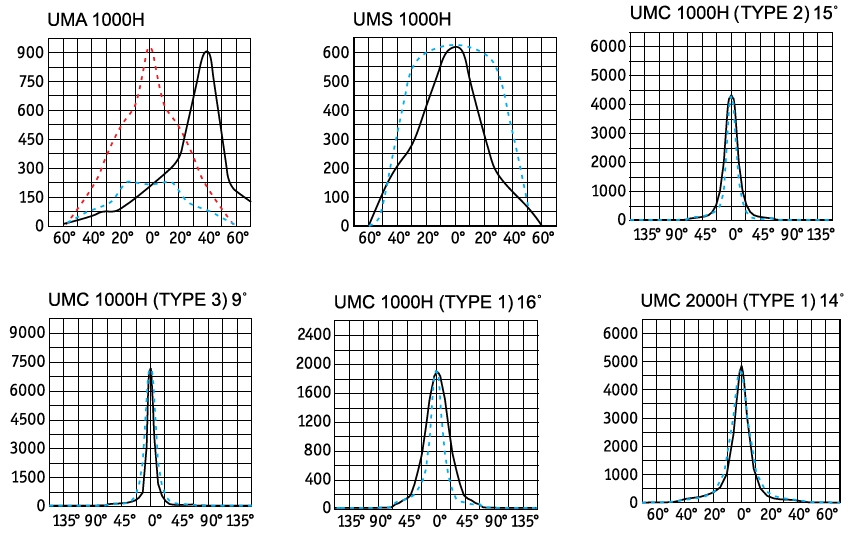

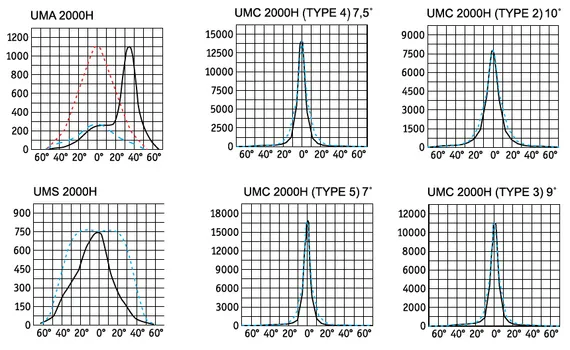

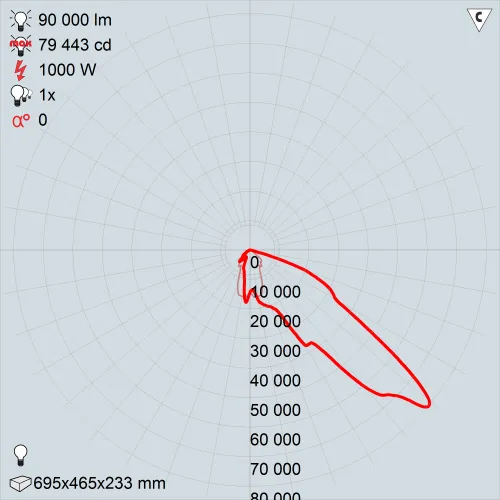

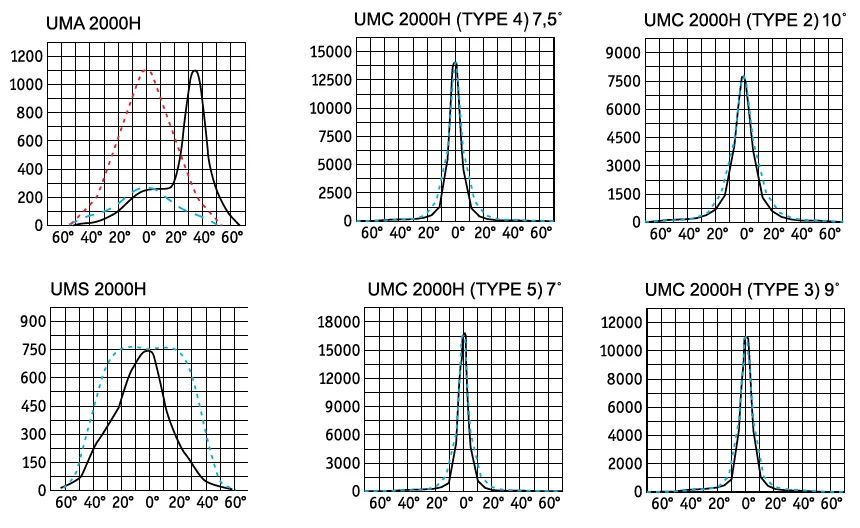

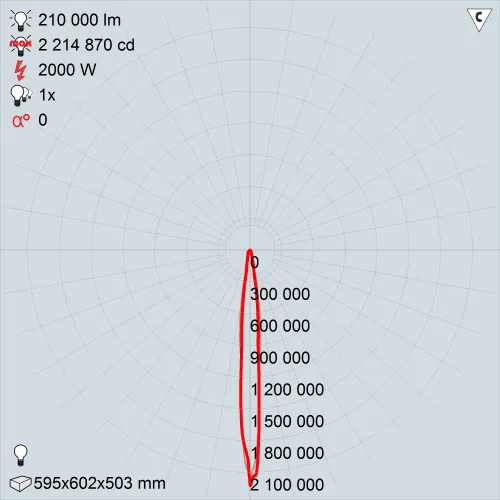

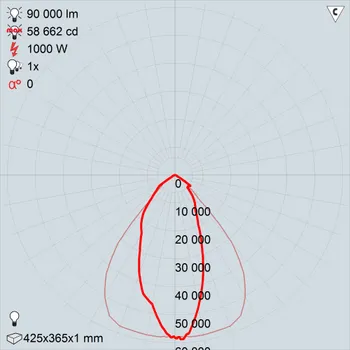

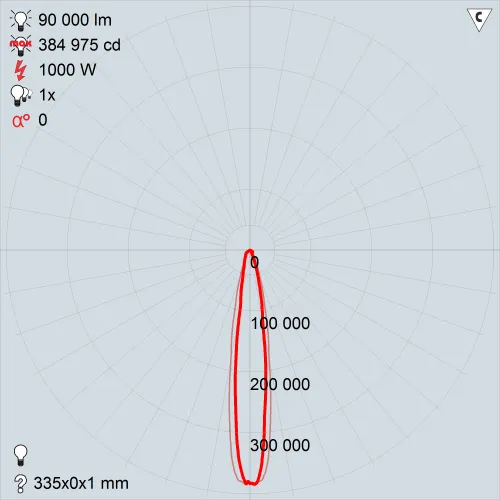

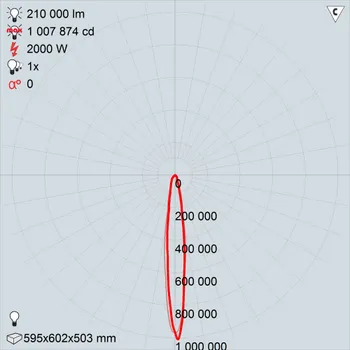

ксс
UMA 1000 | UMA 2000 H | UMC 1000 TYPE 1 | UMC 1000 TYPE 2 | UMC 1000 TYPE 3 | UMC 2000 H T1 |
UMC 2000 H T2 | UMC 2000 H T3 | UMC 2000 H T4 | UMC 2000 H T5 | UMS 1000 | UMS 2000 H |

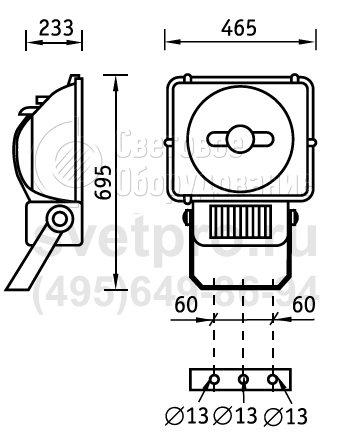

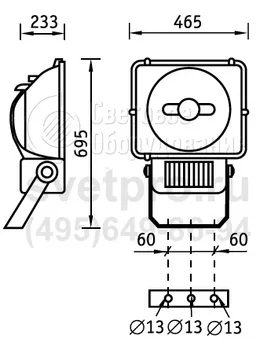

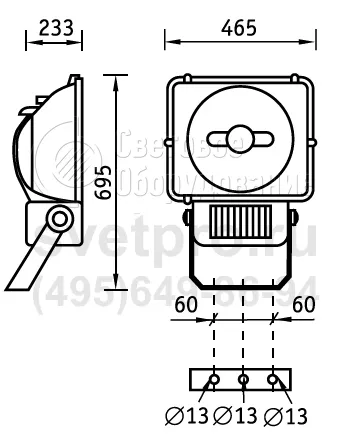

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
UMA 1000 H Grey | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1355000010 |
UMA 1000H Grey with HR SET | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1355000020 |
UMA 1000H Grey with HR (without control gear) | 1 | 1000 Вт | Без ПРА | CABLE | МГЛ | 465 мм | 695 мм | 1355000170 |
UMA 2000H Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1355000110 |
UMA 2000H Grey with HR (without control gear) | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 602 мм | 503 мм | 1355000120 |
UMA 2000H Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1355000220 |
UMC 1000H Type 1 Grey | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000010 |
UMC 1000H Type 1 Grey with HR SET | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000020 |
UMC 1000H Type 1 Grey with HR (without control gear) | 1 | 1000 Вт | Без ПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000540 |
UMC 1000H Type 2 Grey | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000050 |
UMC 1000H Type 2 Grey with HR SET | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000060 |
UMC 1000H Type 2 Grey with HR (without control gear) | 1 | 1000 Вт | Без ПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000560 |
UMC 1000H Type 3 Grey | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000090 |
UMC 1000H Type 3 Grey with HR SET | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000100 |
UMC 1000H Type 3 Grey with HR (without control gear) | 1 | 1000 Вт | Без ПРА | CABLE | МГЛ | 465 мм | 695 мм | 1359000580 |
UMC 2000H Type 1 Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000210 |
UMC 2000H Type 1 Grey with HR SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000220 |
UMC 2000H Type 1 Grey with HR (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000600 |
UMC 2000H Type 1 Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000440 |
UMC 2000H Type 2 Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000250 |
UMC 2000H Type 2 Grey with HR SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000280 |
UMC 2000H Type 2 Grey with HR (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000620 |
UMC 2000H Type 2 Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000460 |
UMC 2000H Type 3 Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000290 |
UMC 2000H Type 3 Grey with HR SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000320 |
UMC 2000H Type 3 Grey with HR (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000640 |
UMC 2000H Type 3 Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000480 |
UMC 2000H Type 4 Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000330 |
UMC 2000H Type 4 Grey with HR SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000360 |
UMC 2000H Type 4 Grey with HR (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000660 |
UMC 2000H Type 4 Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000500 |
UMC 2000H Type 5 Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000370 |
UMC 2000H Type 5 Grey with HR SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1359000400 |
UMC 2000H Type 5 Grey with HR (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000680 |
UMC 2000H Type 5 Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 602 мм | 503 мм | 1359000520 |
UMS 1000H Grey | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1363000010 |
UMS 1000H Grey with HR SET | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1363000020 |
UMS 1000H Grey with HR (without box) | 1 | 1000 Вт | ЭмПРА | CABLE | МГЛ | 465 мм | 695 мм | 1363000030 |
UMS 1000H T Grey with HR (without control gear) | 1 | 1000 Вт | Без ПРА | CABLE | МГЛ | 465 мм | 695 мм | 1363000160 |
UMS 2000H Grey SET | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 0 мм | 0 мм | 1363000110 |
UMS 2000H Grey with HR (without control gear) | 1 | 2000 Вт | ЭмПРА | CABLE | МГЛ | 595 мм | 602 мм | 1363000120 |
UMS 2000H Grey (without control gear) | 1 | 2000 Вт | Без ПРА | CABLE | МГЛ | 595 мм | 602 мм | 1363000200 |
