Силовые граненые опоры освещения

Главная > Учебник светотехники > Опоры и мачты освещения > Силовые граненые опоры освещения

Двухрожковые кронштейны с консольными светильниками, СИП, рекламные щиты – это все способы удержать силовые граненые опоры.

При устройстве утилитарного освещения большое значение придается многофункциональности применяемых конструкций. Необходимость воздушной прокладки кабеля к осветительному оборудованию или размещение СИПа накладывает дополнительные трудности для строителей и монтажников, так как не все типы опор обладают для этого достаточным запасом прочности. Придать опорам требуемые качества можно, обеспечив их дополнительными ребрами жесткости, в качестве которых будут служить грани ствола.

Для изготовления силовых граненых опор применяется листовой прокат толщиной от четырех мм, который под воздействием пресса изгибается, приобретая конусную граненую форму, и сваривается продольным швом. Поверхность опор имеет защиту от коррозии, нанесенную методом горячего цинкования, обеспечивающим сохранность поверхности не менее 30 лет. В декоративных целях наносится лакокрасочное покрытие. Силовые граненые опоры применяются в местах, где невозможна или нецелесообразна прокладка питающего кабеля в земле. Несмотря на это, конструктивно граненые опоры могут быть применены и для подземного подвода за счет оснащения ревизионным окном в нижней части опоры. Установка опор осуществляется прямостоечным способом (вкапыванием) или фланцевым (на фундамент с закладной деталью).

Разновидности силовых граненых опор

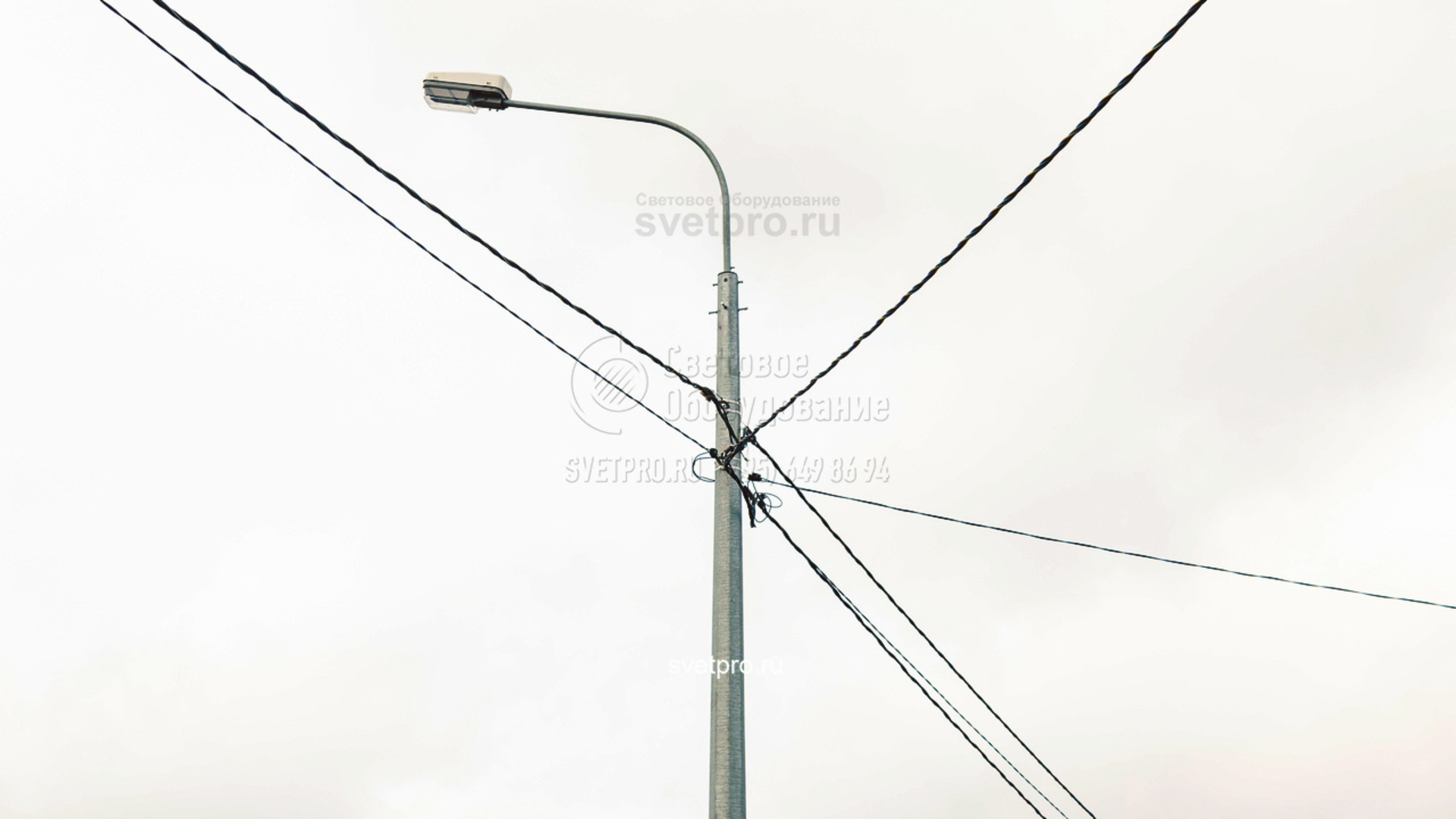

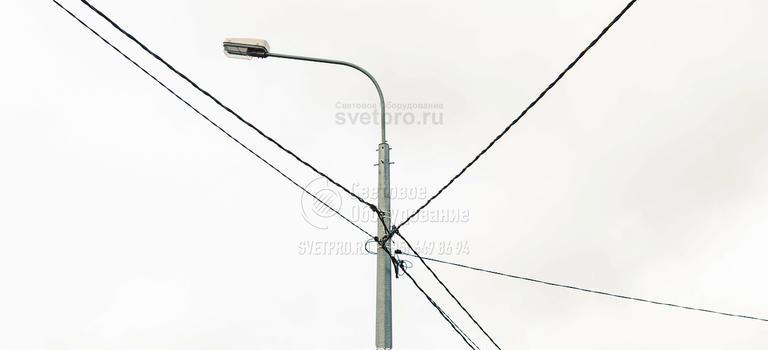

  • Опоры СПГ (силовая прямостоечная граненая) и СФГ (силовая фланцевая граненая) предназначены для установки светильников и подвеса СИП. В качестве дополнительной функции служат для размещения рекламных и информационных конструкций. Высота опор СПГ – 11,5 м, в том числе длина вкапываемой части – 2,5 м. Опоры СФГ имеют высоту 9 и 10 метров. Данный тип опор применяется для освещения дорог, транспортных развязок, парковок, АЗС, дворов, микрорайонов. Оголовник для крепления светильников устанавливается на вершину опоры. Максимальная боковая нагрузка в верхней части опоры составляет от 400 до 1300 кг. В торце опоры имеются два ряда резьбовых отверстий для фиксации кронштейна, отверстие диаметром не менее 30 мм для воздушного подвода питающего кабеля и болт заземления. В нижней части опоры находится лючок для подземного подвода кабеля и ревизионное окно для обслуживания.

СФГ Силовые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru
  • Опоры ОГС (опора граненая силовая) в стандартном варианте предусматривают фланцевый способ установки, но могут быть изготовлены и в прямостоечном. Функция освещения совмещена с подвесом СИП, устройством линий электропередач ВЛ-0,4 кВ. При этом ствол служит для размещения рекламных и информационных конструкций. ОГС производятся высотой 8, 9, 10 м. Величина нагрузки от 0,4 до 3,0 тонны обеспечивается увеличением диаметров верхнего и нижнего оснований опоры. Применяется для освещения улиц, дорог, дворов. Кронштейны крепятся к опоре восемью винтами. Количество осветительных приборов зависит от типа кронштейна.

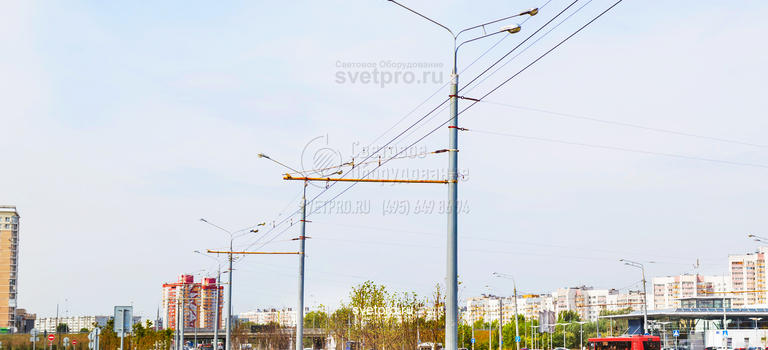

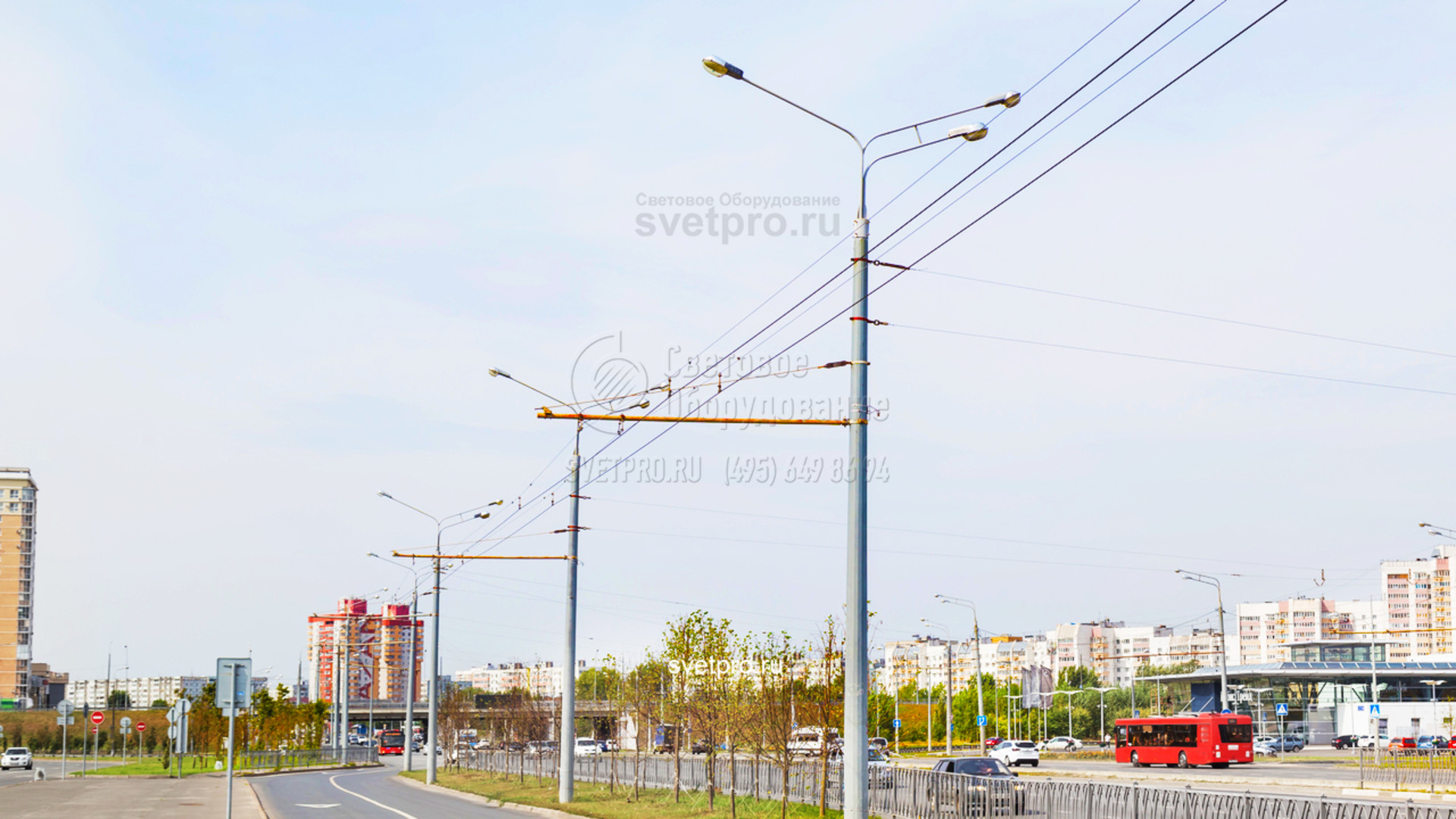

  • Опоры ОГСКС (опоры граненые силовые контактной сети) обеспечивают размещение осветительных приборов, воздушный подвод к ним питающего кабеля, а также служат для подвеса контактной сети трамваев и троллейбусов. Оборудование для подвеса приобретается отдельно. Максимальная воспринимаемая нагрузка рассчитывается на высоте 7,5 метра от уровня фундамента. Высота опор 10 м, максимальная нагрузка – 0,7–2,3 т.

Силовые граненые опоры не только многофункциональны. Благодаря полому строению ствола и конусной форме их вес значительно ниже, чем у трубчатых, и тем более железобетонных опор. Конусная граненая форма придает опорам и визуально более облегченный вид. Транспортировка опор и их установка требуют применения менее мощной техники. Полый ствол обеспечивает при необходимости внутренний подвод питающего кабеля. Опоры обладают повышенной по сравнению с трубчатыми опорами пассивной безопасностью, то есть последствия от их падения или удара о ствол опоры менее опасны.

Надежность эксплуатации силовых граненых опор обеспечена тщательным подбором геометрических параметров, толщиной металла, способами монтажа. Грани придают им дополнительные силовые возможности. Способность сочетания нагрузок расширяет область их применения.
