СПГ Опора силовая прямостоечная граненая

Главная > Бренды > Opora Engineering > СПГ Опора силовая прямостоечная граненая
Область применения:
  • Для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций.
Назначение:
  • Опоры освещения
Артикул производителя: СПГ
Установка: В подготовленный котлован.
Материал: Листовая сталь
Покрытие: Горячее цинкование
Нижний диаметр: 210-396 мм
Верхний диаметр: 90-150 мм
Вес: 216-504 кг
Высота: 8-9 м

Производитель «Opora Engineering», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыМасса*, кгОбозначение установочного места кронштейнаP, кгH, ммH1, ммh1, ммDн, ммDв, ммS, мм
СПГ-400-8,0/10,0-01**-ц 260 Ф6, Ф7, Ф16 400 8000 8000 2000 210,0 120 6
СПГ-400(90)-9,0/11,5-01**-ц 216 Ф4, Ф5 400 9000 8000 2500 262,5 90 4
СПГ-400-9,0/11,5-01**-ц 315 Ф6, Ф7, Ф16 400 9000 9000 2500 225,0 120 6
СПГ-700-8,0/10,0-02**-ц 322 Ф6, Ф7, Ф16 700 8000 8000 2000 280,0 120 6
СПГ-700(90)-9,0/11,5-01**-ц 298 Ф4, Ф5 700 9000 8000 2500 301,0 90 5
СПГ-700-9,0/11,5-01**-ц 393 Ф6, Ф7, Ф16 700 9000 9000 2500 305,0 120 6
СПГ-1000-9,0/11,5-01**-ц 439 Ф6, Ф7, Ф8, Ф16 1000 9000 9000 2500 350,0 130 6
СПГ-1300-9,0/11,5-01**-ц 504 Ф9, Ф10, Ф15 1300 9000 9000 2500 396,0 150 6

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опора СПГ представляет собой прямостоечную осветительную конструкцию с возможностью воздушной подводки силового кабеля к осветительным приборам. Такие опоры используются для прокладки линий самонесущих изолированных проводов, применяются для освещения крупных городских транспортных магистралей, для оборудования электротранспортных сетей и т.д.

Конструкция опор СПГ

Опоры СПГ сделаны из листов металлопроката, сталь для которых выбирается в зависимости от климатических условий эксплуатации конструкции. Покрытие методом горячего цинкования и особенность конструкции обеспечивает опорам надежность и защиту от вредного воздействия внешних факторов.

Для протяжки через опоры тяжелых узлов силовых изоляционных кабелей предусмотрены хомуты; для крепления осветительного оборудования на них устанавливаются консольные кронштейны.

Опоры СПГ устанавливаются непосредственно в земляной котлован, а затем заливаются бетоном. Характеристики бетона и параметры котлована выбираются, исходя их веса опоры, условий ее использования и характера окружающей местности. Они обладают возможностью прокладки подземного кабеля через нижнее ревизионное окно.

НАЗНАЧЕНИЕ

Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

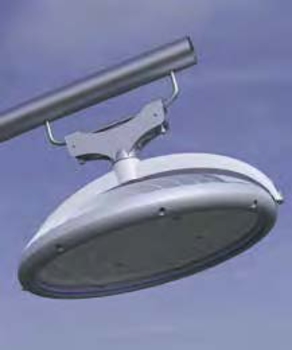

Светильник GALAD Кассиопея LED
  • Мощность – 40–100 Вт. Источник света: светодиоды;
  • Корпус изготовлен из алюминия методом литья под давлением.
  • Степень защиты светильника– IP65.
  • Узел крепления светильника позволяет поворачивать его на 360° в горизонтальной плоскости и на ±10° в вертикальной плоскости.
  • Специальный радиатор обеспечивает качественный теплоотвод от светодиодной платы, что гарантирует долгую и стабильную работу ОП.

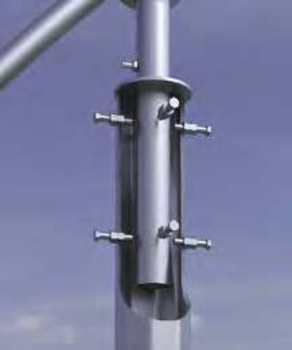

Кронштейн «Стрела» (серия 5)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой).
  • За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

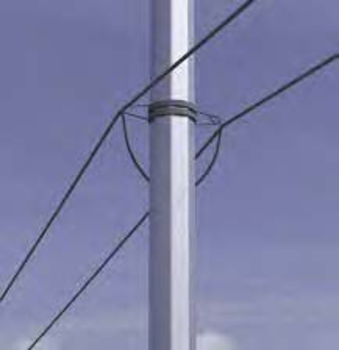

Подвес кабелей СИП
  • Опора предназначена для подвеса кабелей СИП (арматуру для крепления кабеля необходимо заказывать отдельно).
  • В опоре предусмотрено специальное отверстие для воздушного подвода питания.
  • В опоре предусмотрено отверстие под болт М10 для осуществления заземления.

Установка опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер Dн. Основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации и параметров грунта.

Установка оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный листовой металл (сталь С345 по ГОСТ 27772–88) толщиной от 4 до 8 мм ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Сварные швы выполняются на линии автоматической сварки, что делает их прочными и долговечными. Полное соответствие ГОСТ 14771, ГОСТ 23518 и ГОСТ 14776.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Сечение ствола имеет форму многоугольника (от 8 до 12 граней), благодаря чему опора имеет малый вес, что облегчает еe доставку и установку.
  • Ревизионное окно имеет специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.

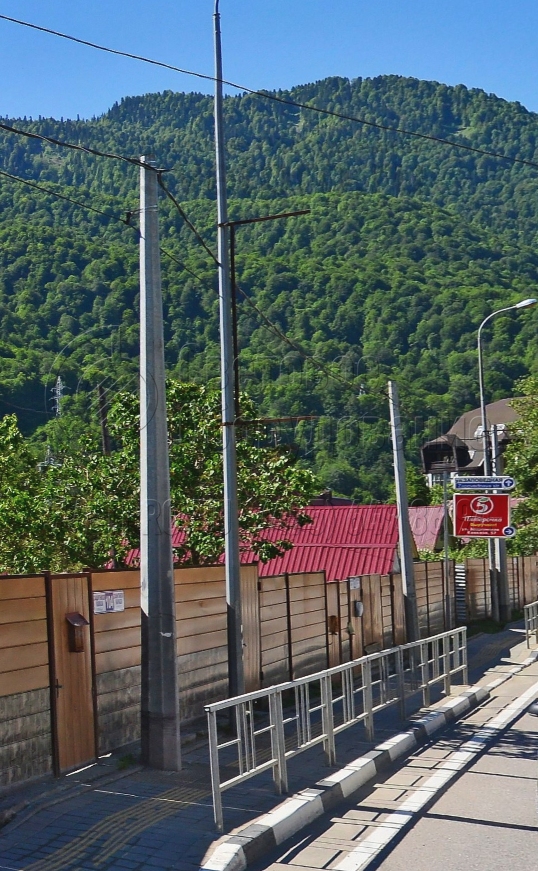

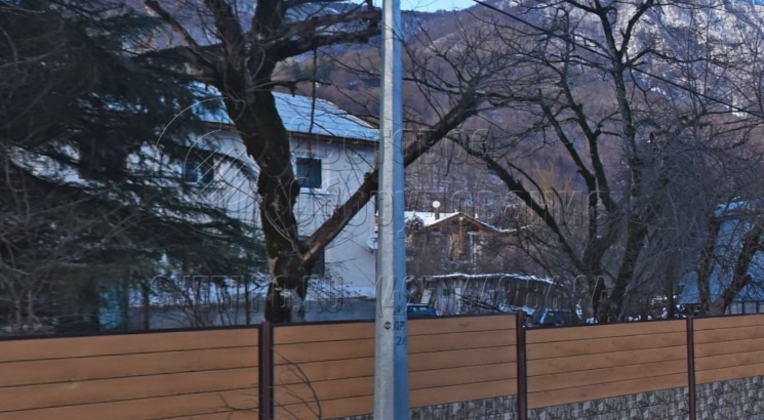

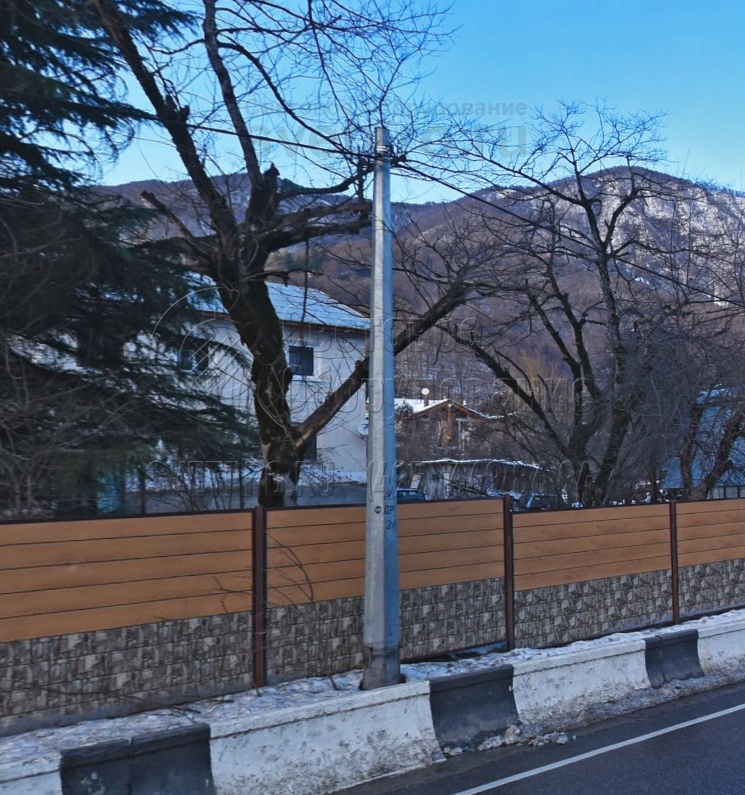

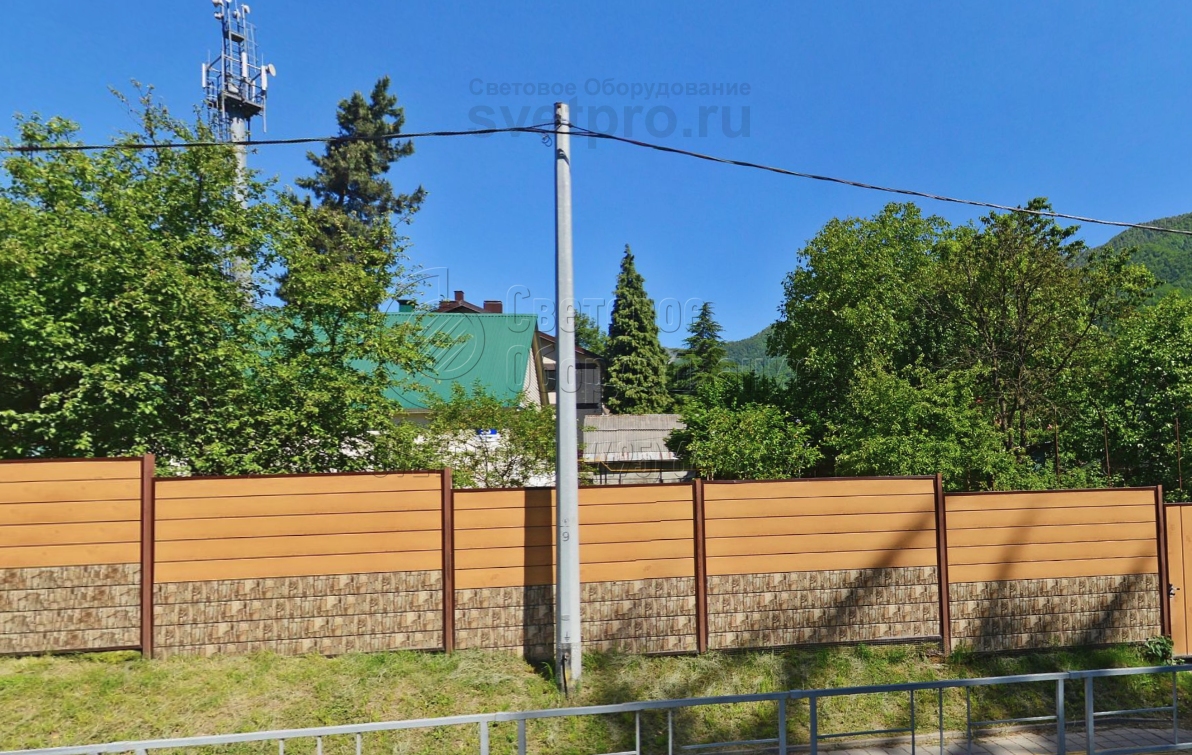

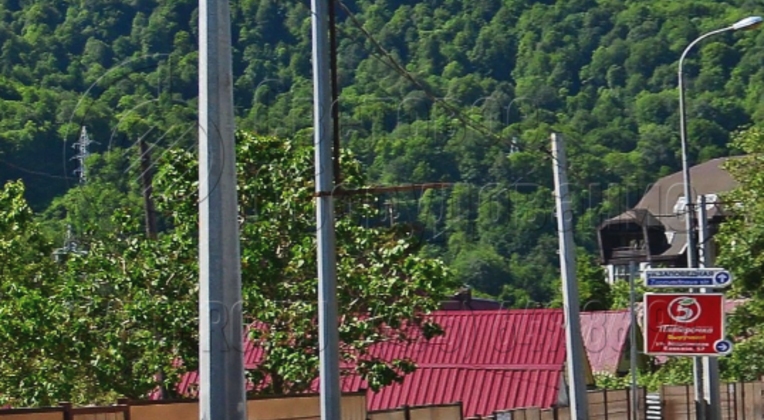

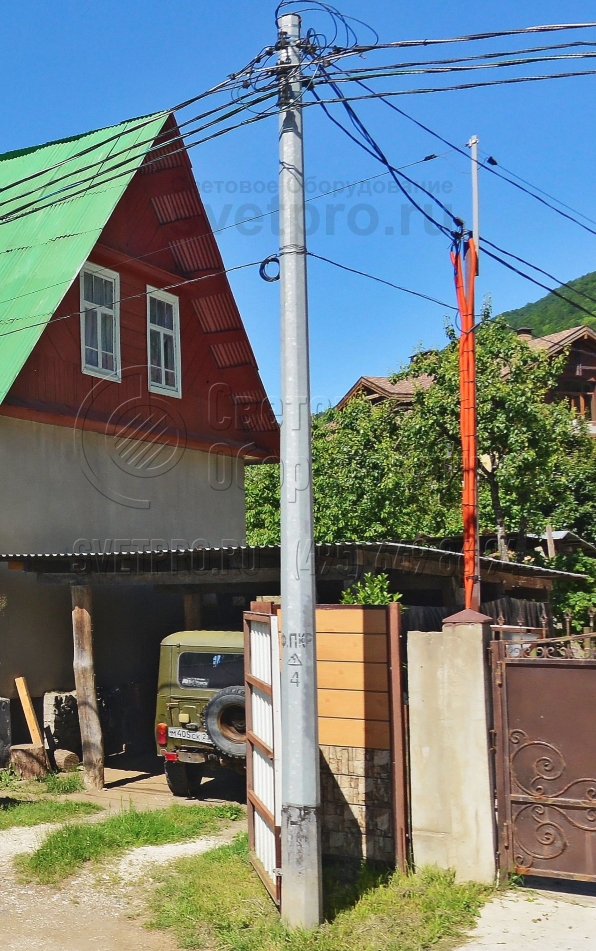

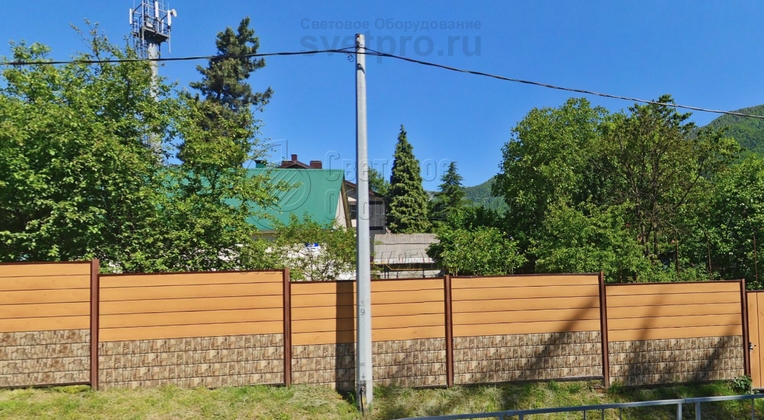

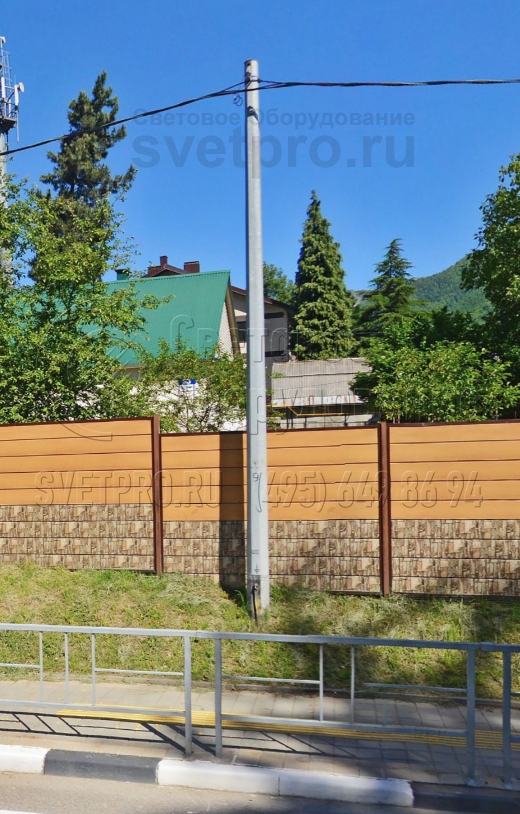

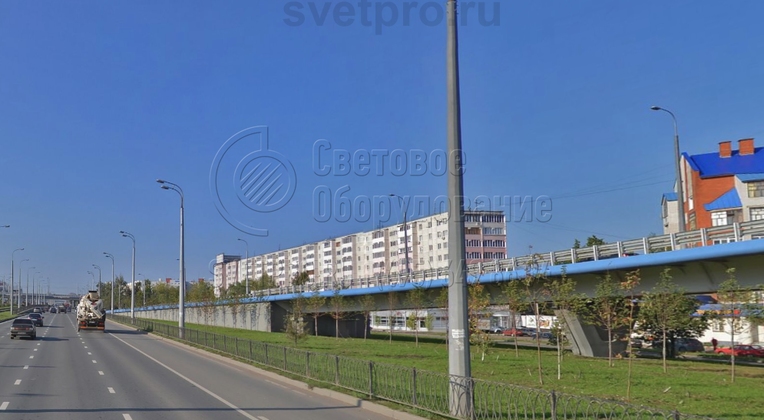

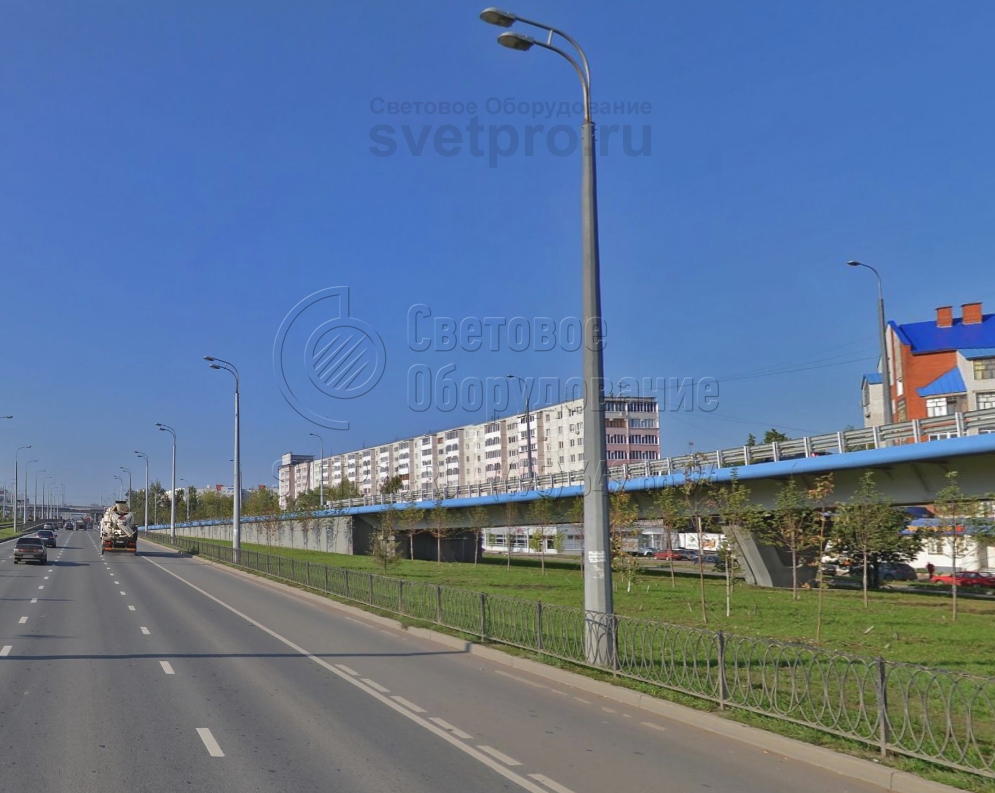

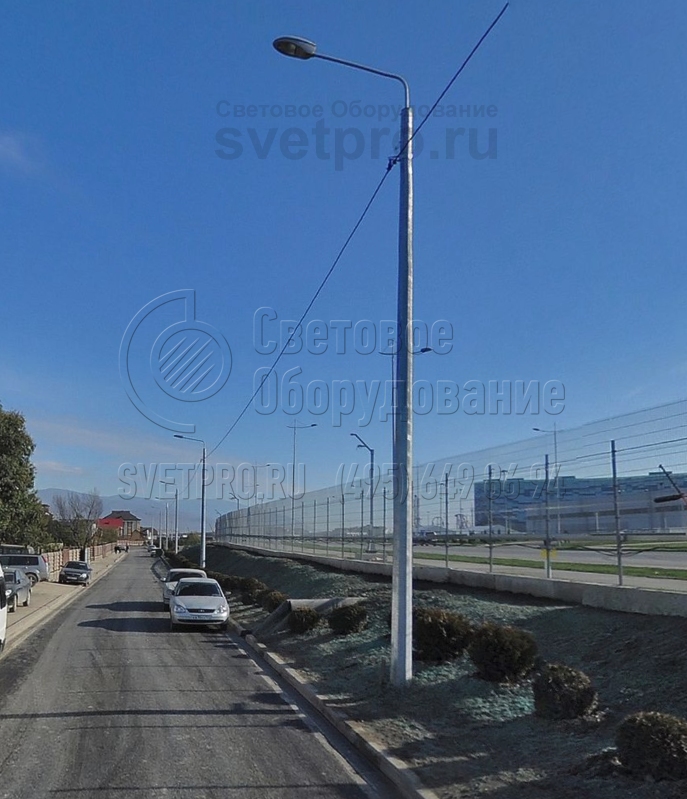

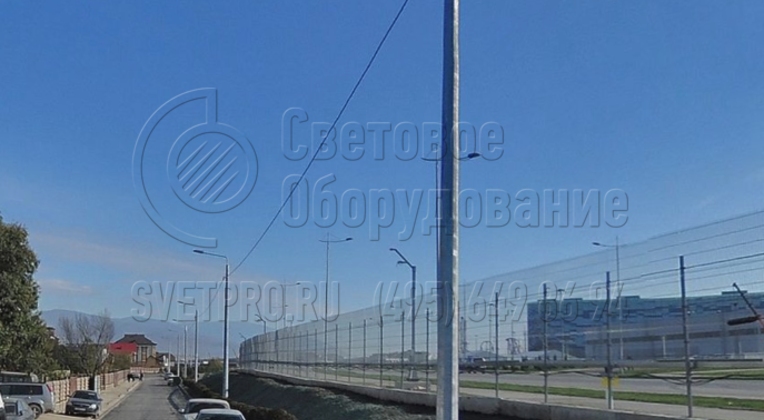

фото с объектов
