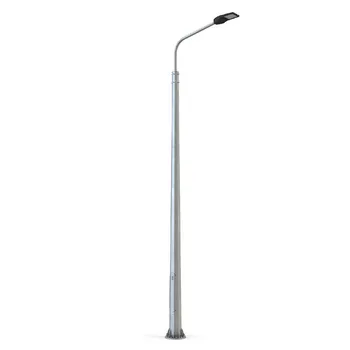

СФГ Опора силовая фланцевая граненая

Главная > Бренды > Opora Engineering > СФГ Опора силовая фланцевая граненая
Область применения:
  • Для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций.
Назначение:
  • Опоры освещения
Артикул производителя: СФГ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Количество крепежный отверстий: 8-12
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 400-690 мм
Нижний диаметр: 207-445 мм
Верхний диаметр: 90-180 мм
Вес: 140-546 кг
Высота: 8-10 м

Производитель «Opora Engineering», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

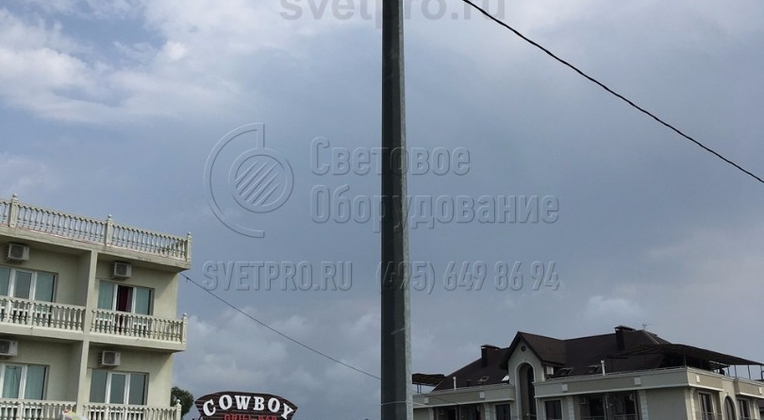

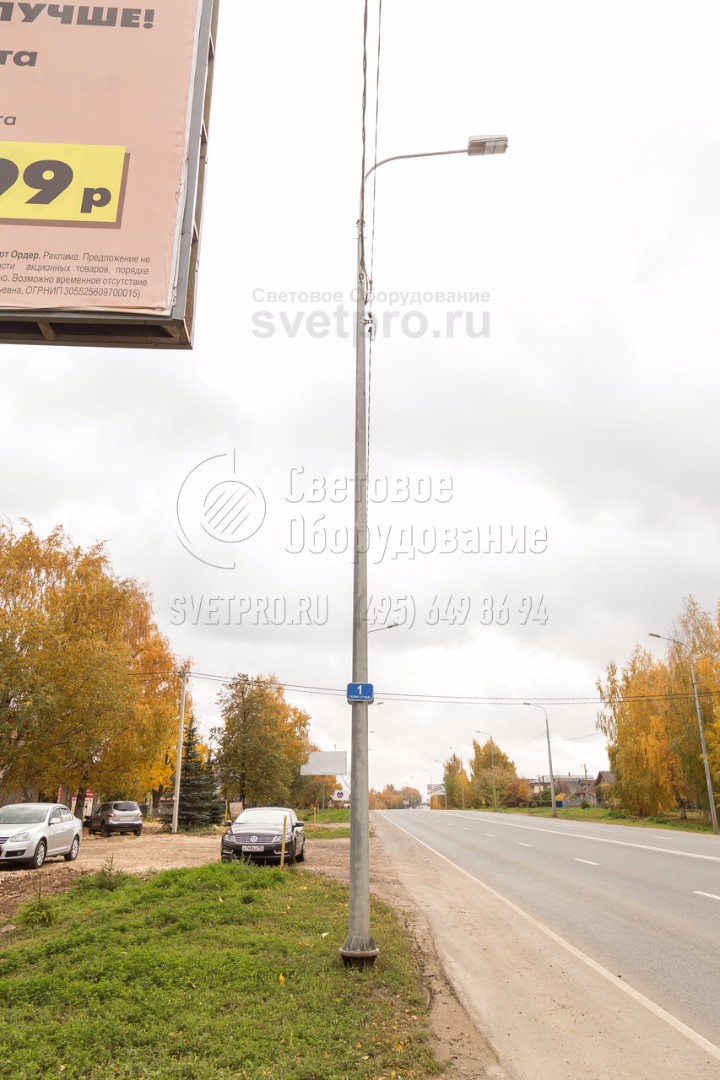

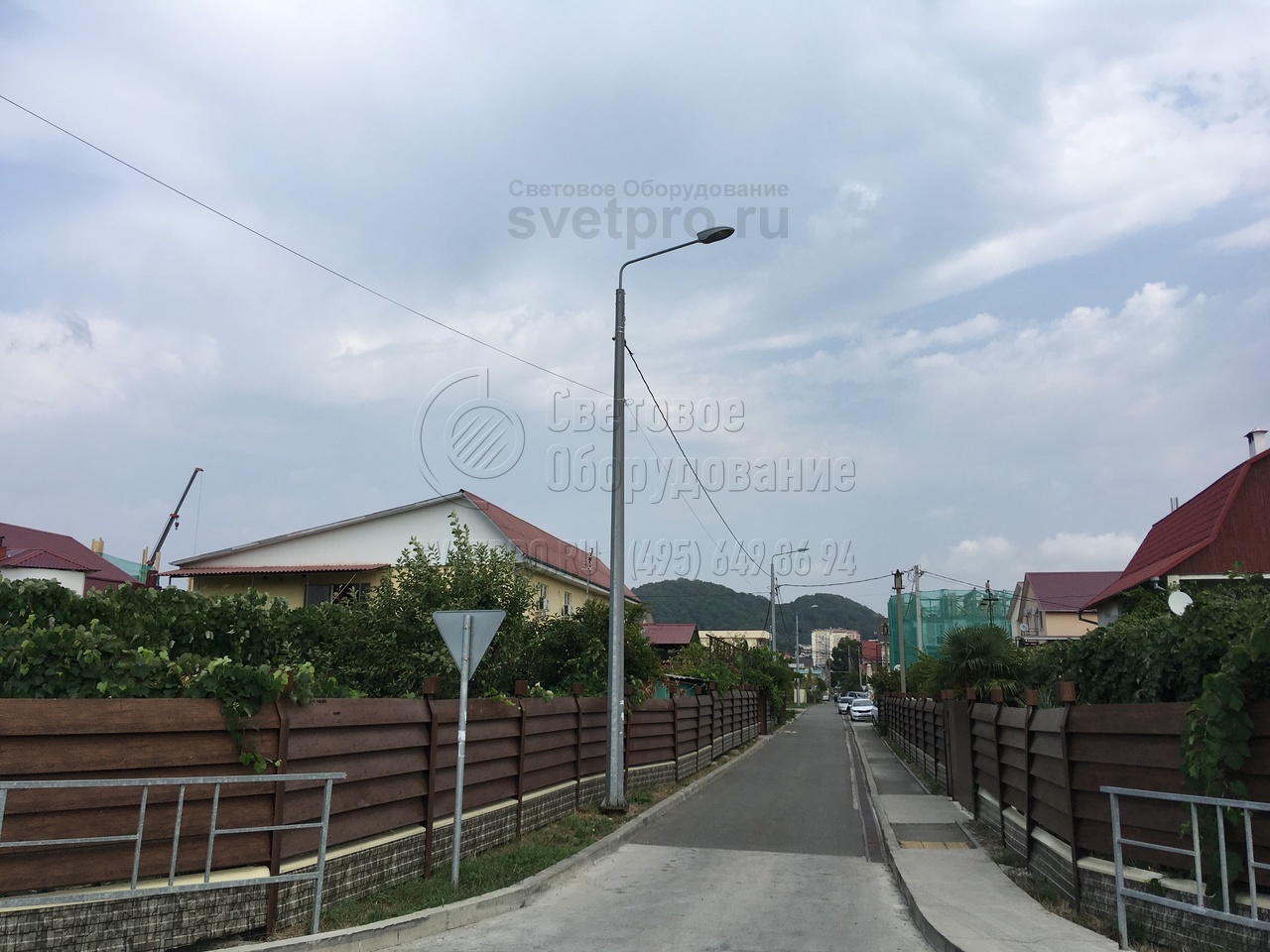

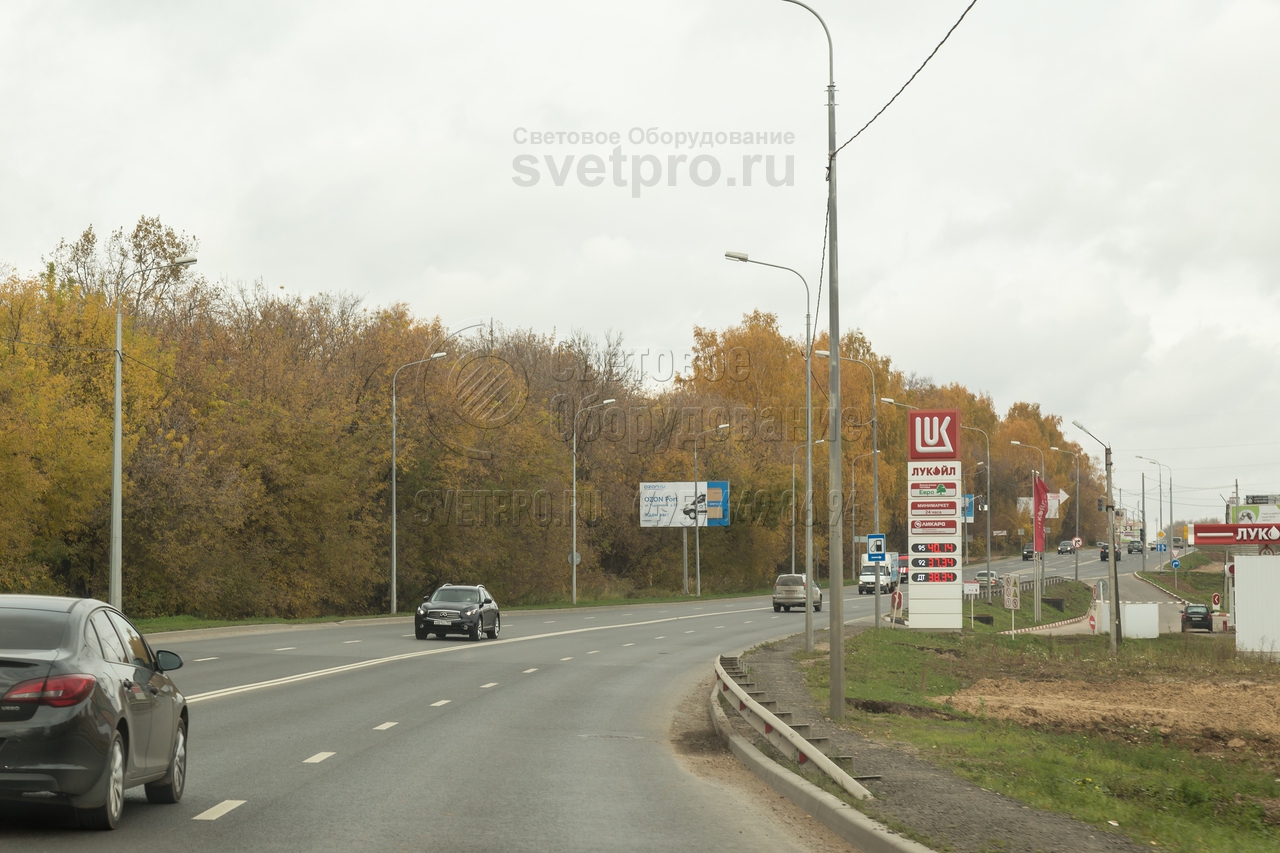

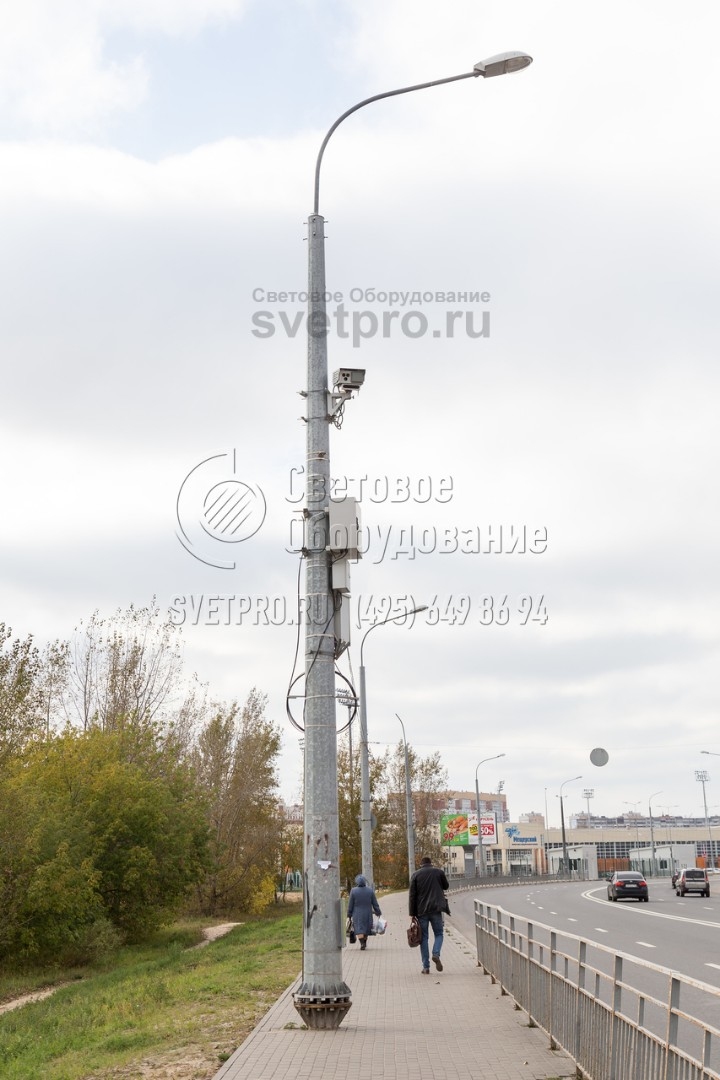

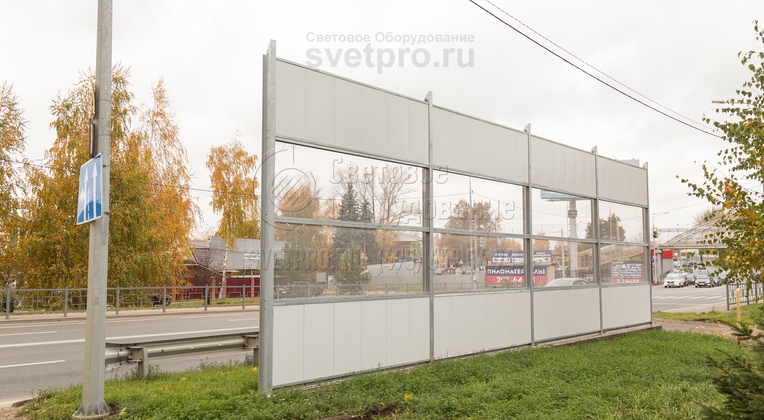

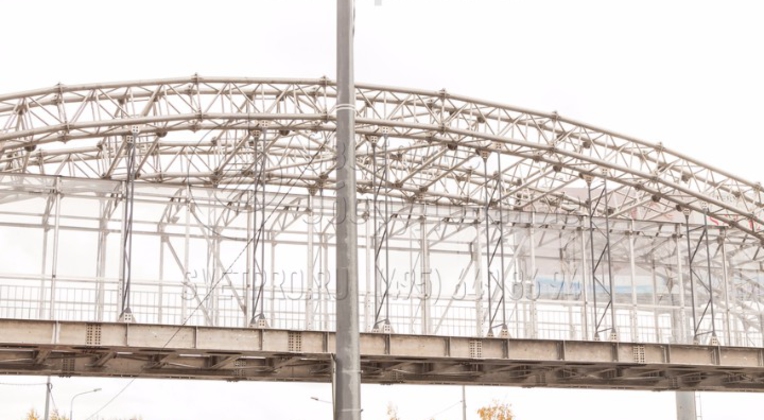

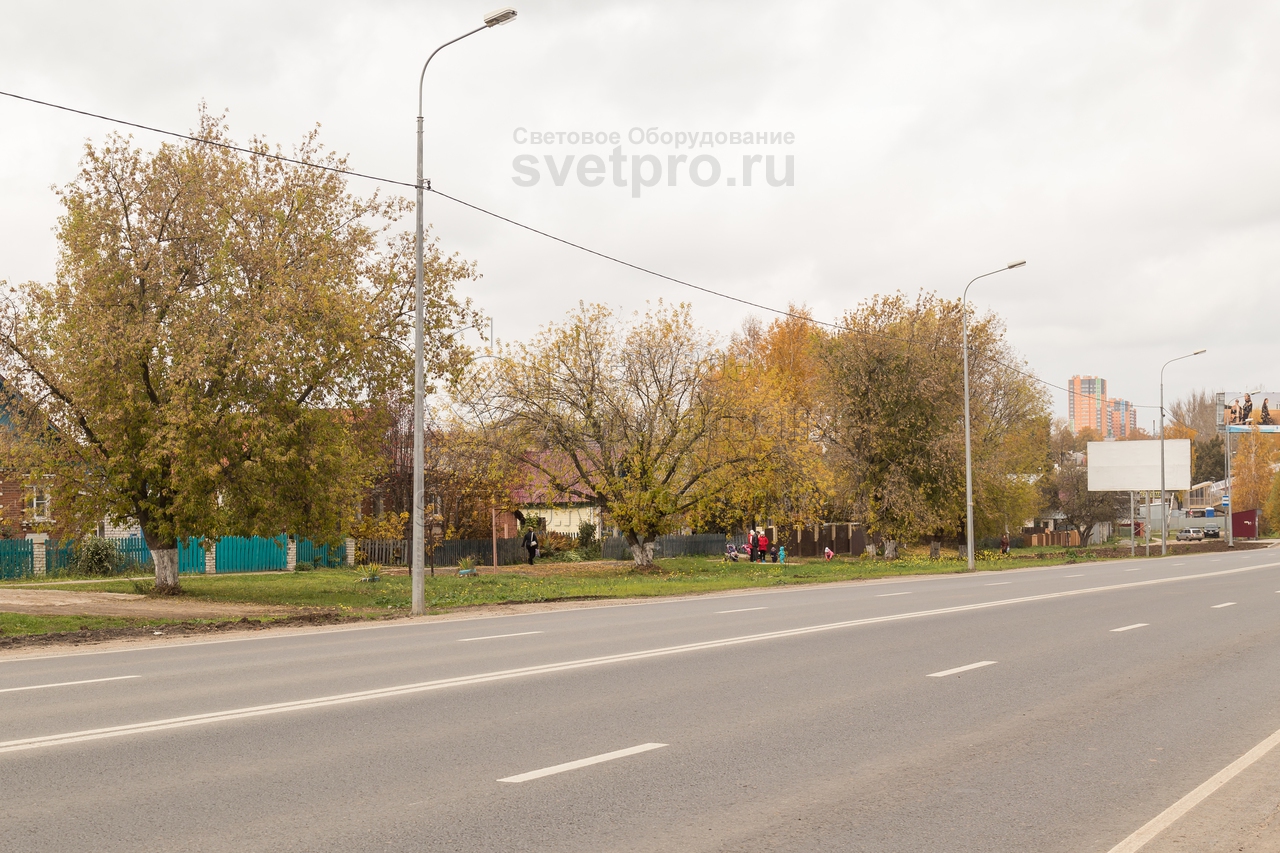

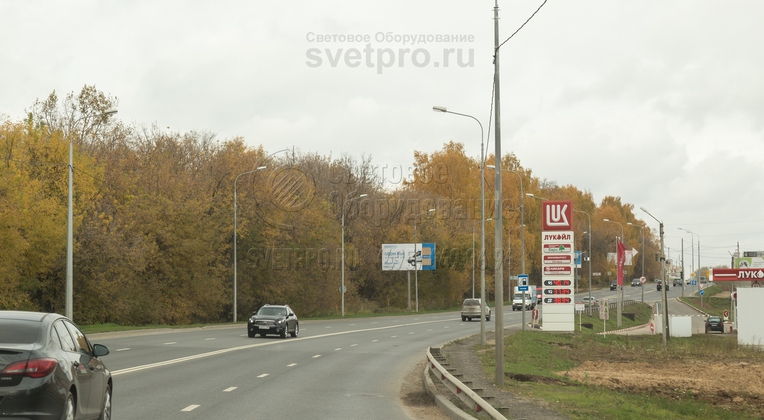

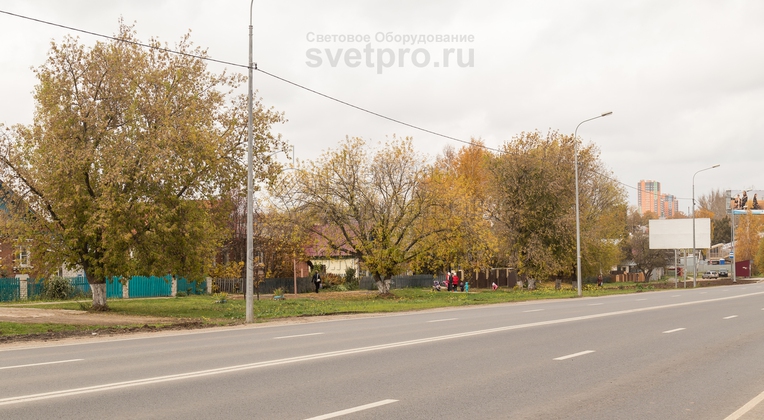

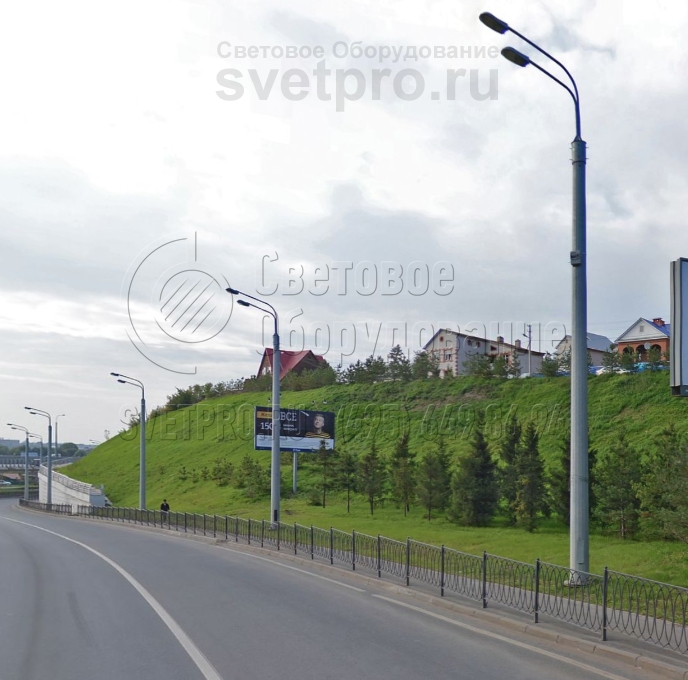

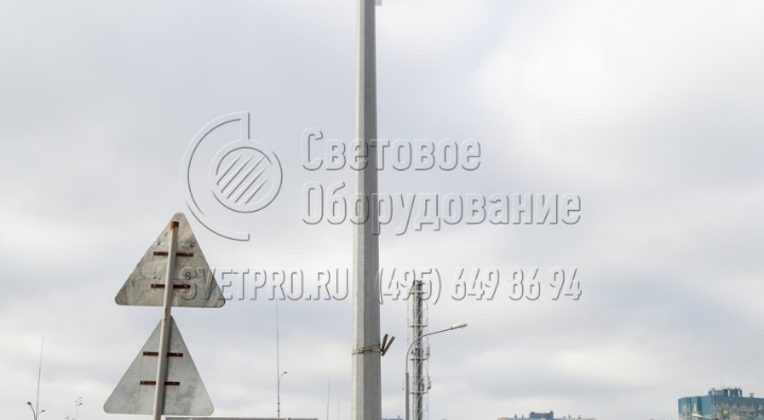

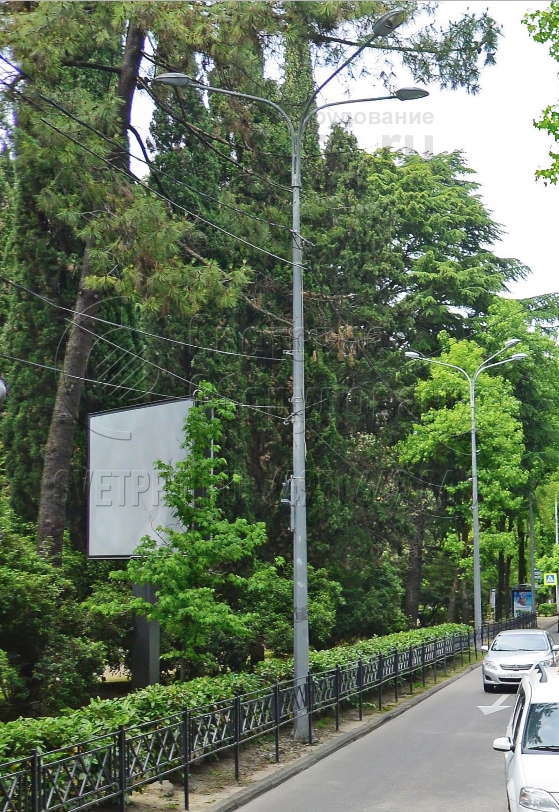

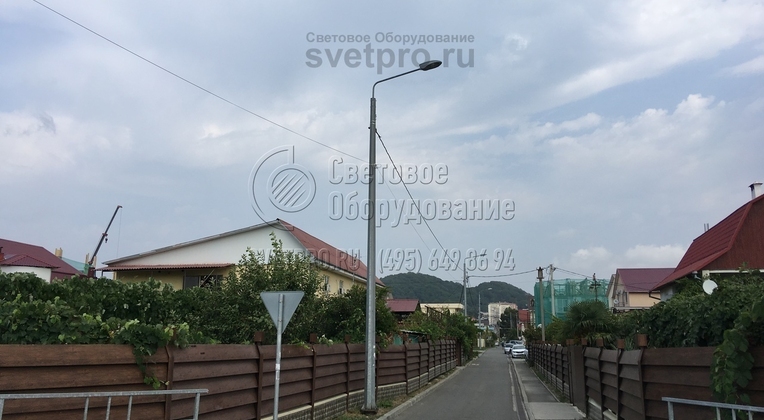

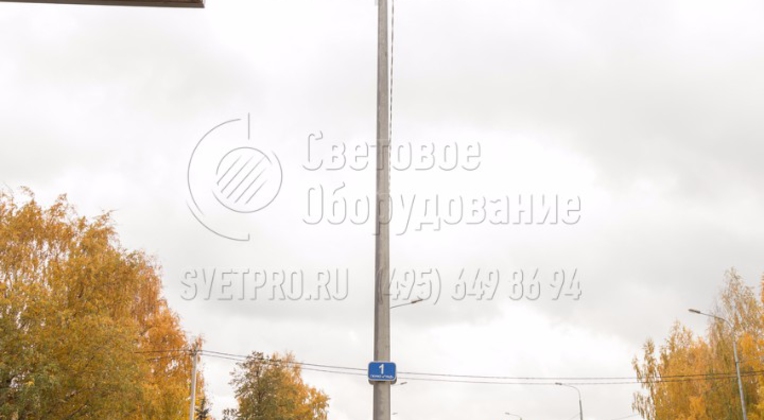

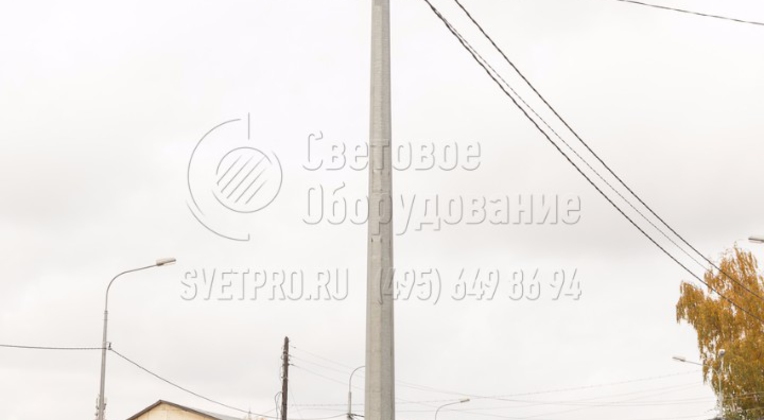

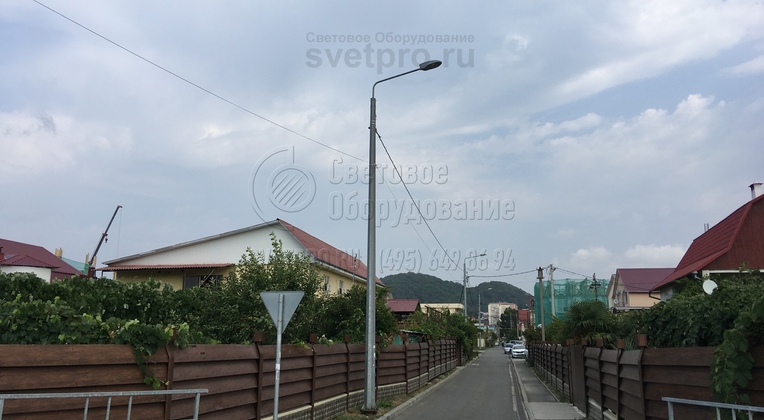

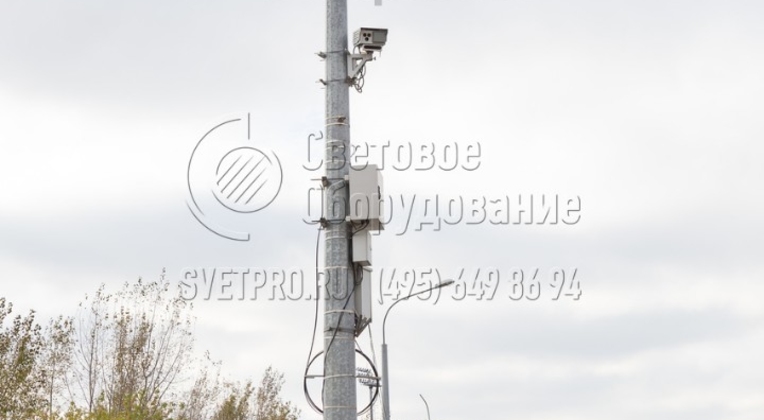

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименов-е опорыНаименов-е закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаP, кгH, ммH1, ммh1, ммDн, ммDв, ммS, ммd, ммn, ммА, ммБ, мм
СФГ-400(90)-8,0-01**-ц ЗФ-24/8/Д310-2,5-б 140 Ф4, Ф5 400 8000 8000 2500 207 90 4 М24 8 400 310
СФГ-400(90)-9,0-01**-ц ЗФ-24/8/Д310-2,5-б 158 Ф4, Ф5 400 9000 8000 2500 210 90 4 М24 8 400 310
СФГ-400(90)-10,0-01**-ц ЗФ-24/8/Д310-2,5-б 178 Ф4, Ф5 400 10000 9000 2500 220 90 4 М24 8 400 310
СФГ-700(90)-8,0-01**-ц ЗФ-30/8/Д380-2,5-б 191 Ф4, Ф5 700 8000 7000 2500 230 90 5 М30 8 495 380
СФГ-700(90)-9,0-01**-ц ЗФ-30/8/Д380-2,5-б 223 Ф4, Ф5 700 9000 8000 2500 250 90 5 М30 8 495 380
СФГ-700-10,0-01**-ц ЗФ-30/8/Д380-2,5-б 275 Ф6, Ф7, Ф16 700 10000 9000 2500 250 120 5 М30 8 495 380
СФГ-1000-8,0-01**-ц ЗФ-30/12/Д440-3,0-б 288 Ф6, Ф7, Ф16 1000 8000 8000 3000 275 120 6 М30 12 540 440
СФГ-1000-9,0-01**-ц ЗФ-30/12/Д440-3,0-б 344 Ф6, Ф7, Ф8, Ф16 1000 9000 9000 3000 300 130 6 М30 12 540 440
СФГ-1000-10,0-01-ц ЗФ-30/12/Д440-3,0-б 396 Ф6, Ф7, Ф8, Ф16 1000 10000 10000 3000 320 130 6 М30 12 540 440
СФГ-1300-8,0-01**-ц ЗФ-30/12/Д440-3,0-б 313 Ф6, Ф7, Ф16 1300 8000 8000 3000 320 120 6 М30 12 540 440
СФГ-1300-9,0-01**-ц ЗФ-30/12/Д470-3,0-б 392 Ф9, Ф10, Ф15 1300 9000 9000 3000 340 150 6 М30 12 580 470
СФГ-1300-10,0-01**-ц ЗФ-30/12/Д500-3,0-б 457 Ф9, Ф10, Ф15 1300 10000 10000 3000 364 150 6 М30 12 610 500
СФГ-1800-9,0-01**-ц ЗФ-36/12/Д520-3,0-б 448 Ф19 1800 9000 9000 3000 395 180 6 М36 12 650 520
СФГ-1800-10,0-01**-ц ЗФ-36/12/Д540-3,0-б 511 Ф19 1800 10000 10000 3000 420 180 6 М36 12 670 540
СФГ-2000-9,0-01**-ц ЗФ-36/12/Д540-3,0-б 476 Ф19 2000 9000 9000 3000 420 180 6 М36 12 670 540
СФГ-2000-10,0-01**-ц ЗФ-36/12/Д560-3,0-б 546 Ф19 2000 10000 10000 3000 445 180 6 М36 12 690 560

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опора СФГ – это силовая фланцевая граненая опора, предназначенная для освещения крупных транспортных развязок и магистралей, территорий больших микрорайонов, мест с автостоянками и парковками, автозаправочных станций. Опоры этого типа, кроме осветительного оборудования и рекламных щитов разного рода, способны выдерживать воздушные подвески силовых кабелей весом до 1,5 тонны. В этом заключается специфика силовой опоры.

Конструкция опор СФГ

Конструкция оборудования предусматривает размещение светильников и подвеску силовых кабелей на высоте до 11,5 метров. Для крепления светильников и щитов используются кронштейны и оголовники, располагающиеся на вершине опоры.

Оборудование имеет надежный граненый ствол, защищенный от вредного воздействия внешней среды горячим цинкованием, что позволяет сохранить хорошие эксплуатационные характеристики опор на протяжении тридцати лет.

Опора изготавливается из листовой стали, которая свернута в конус. Поверхность конструкции при необходимости может быть дополнительно окрашена или покрыта лаком.

Опоры СФГ устанавливаются на железобетонный фундамент, характеристики которого зависят от вида грунта, веса опоры, основного направления ветра и особенностей климата территории.

НАЗНАЧЕНИЕ

Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

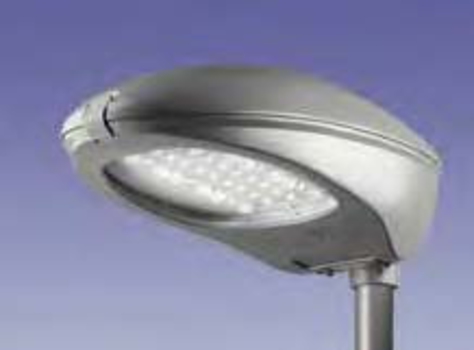

Светодиодный светильник - GALAD Альфа LED
  • Мощность 42-54 Вт
  • Степень защиты – IP66
  • Классическая форма светильника в светодиодном исполнении
  • Универсальное крепление – на Г-образный кронштейн или торшерную опору
  • Регулировка угла наклона ±10°

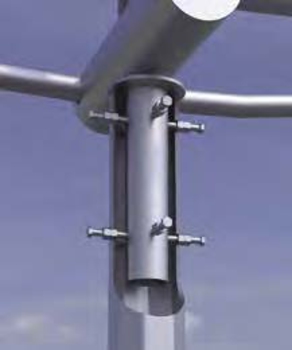

Кронштейн «Флагман» (серия 6)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой).
  • За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

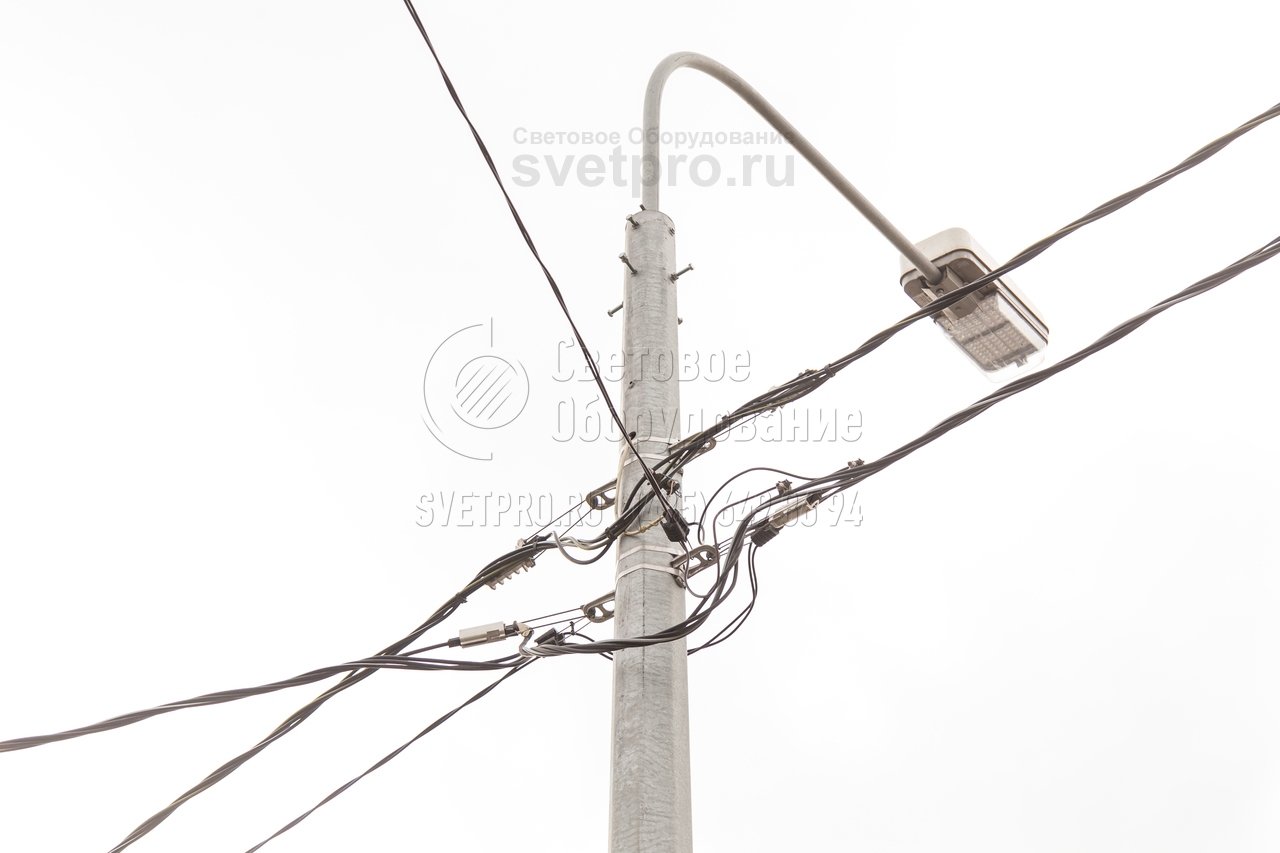

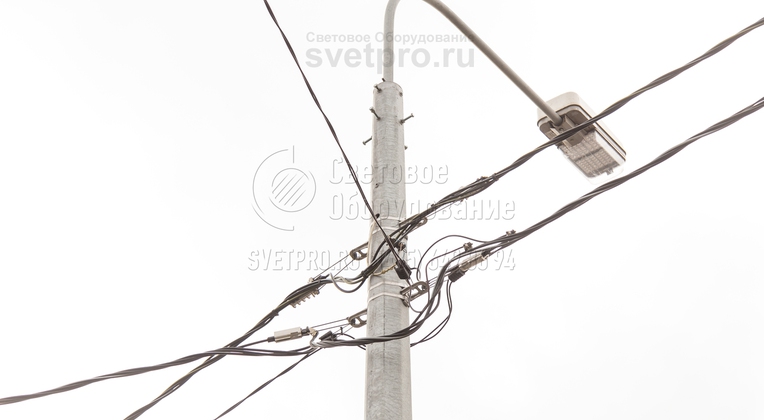

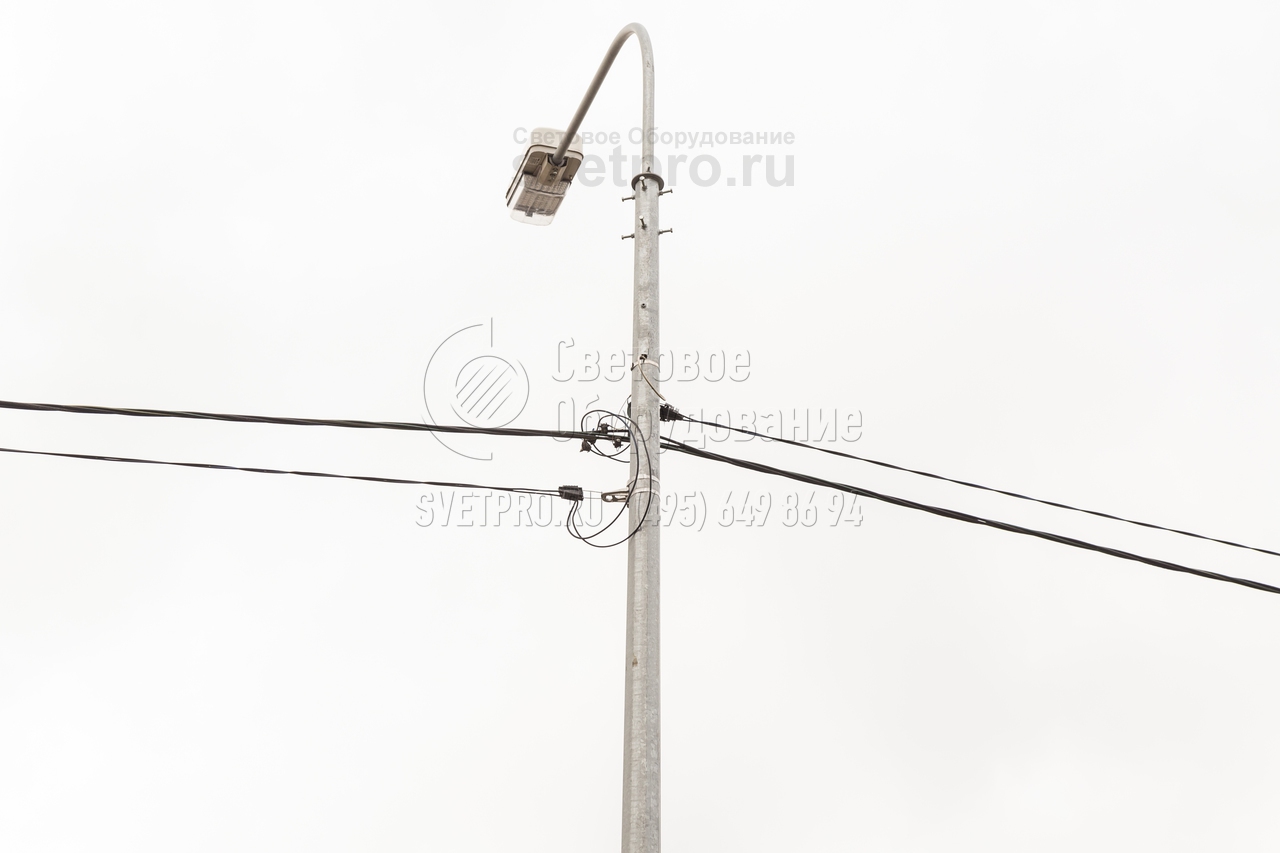

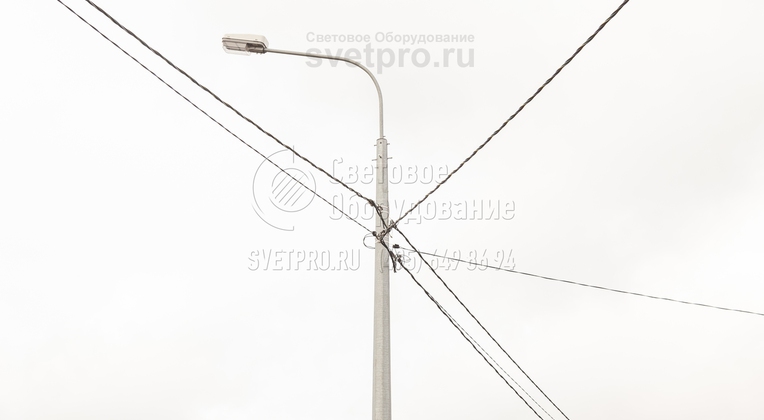

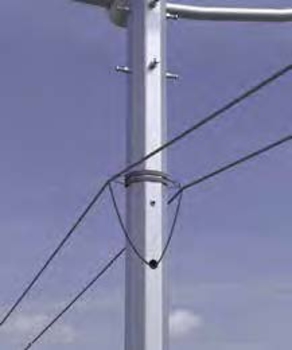

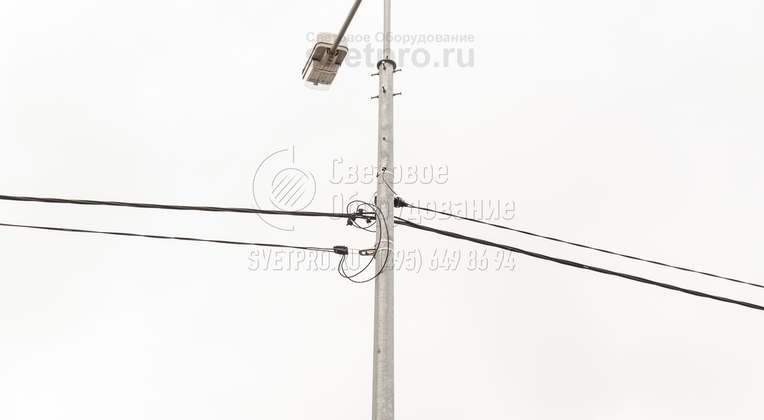

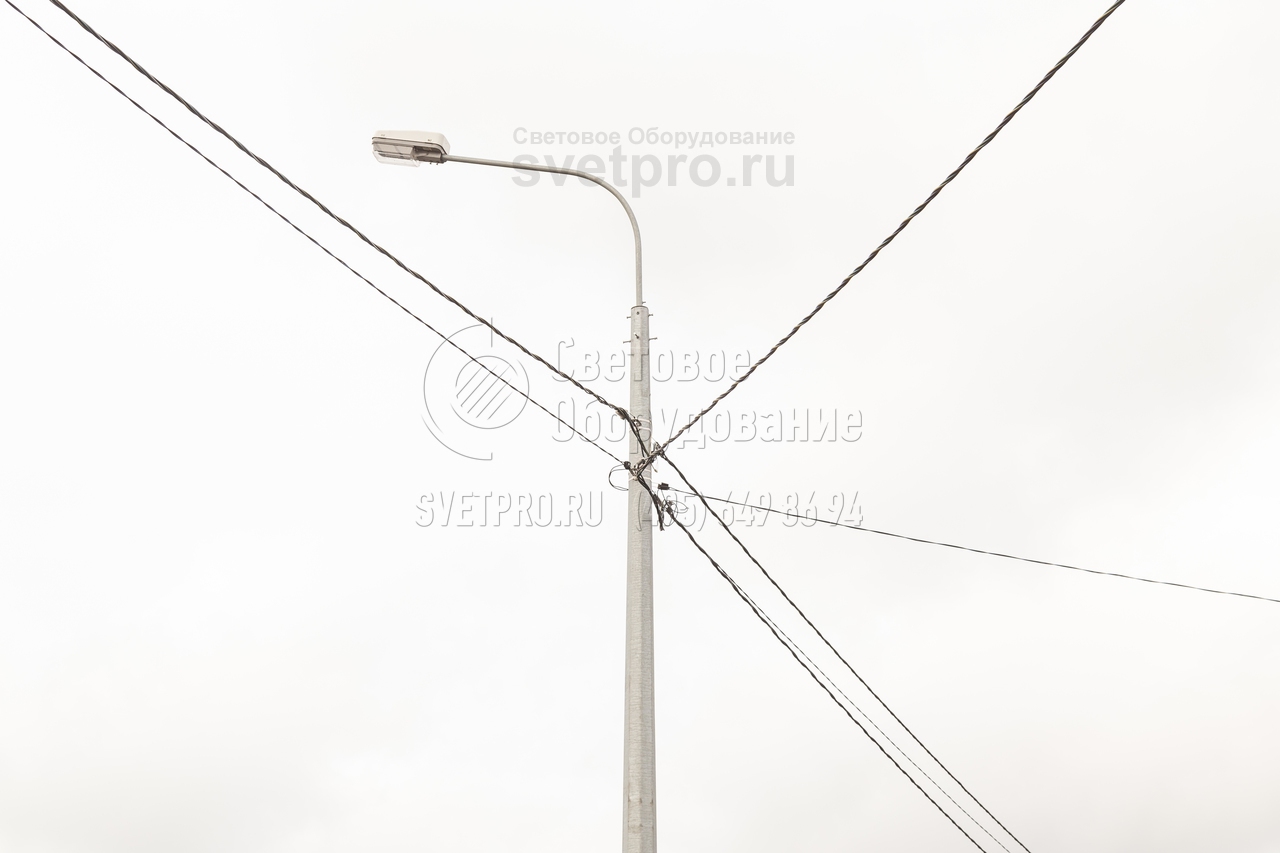

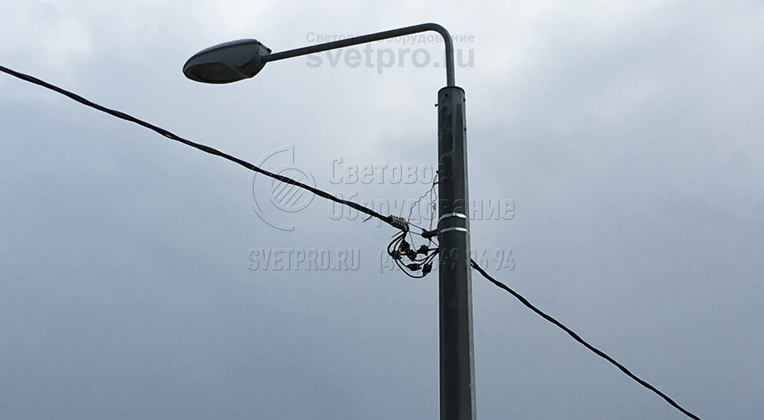

Подвес кабелей СИП
  • Опора предназначена для подвеса кабелей СИП (арматуру для крепления кабеля необходимо заказывать отдельно).
  • В опоре предусмотрено специальное отверстие для воздушного подвода питания.
  • В опоре предусмотрено отверстие под болт М10 для осуществления заземления.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе).

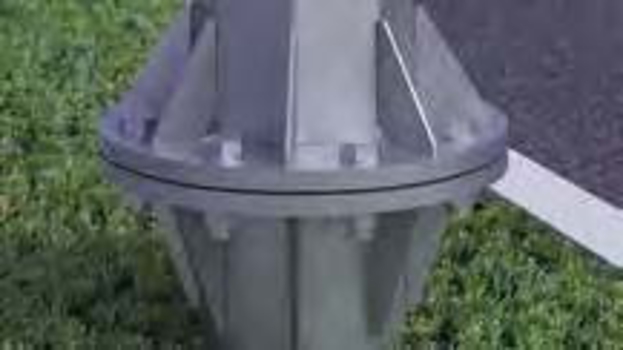

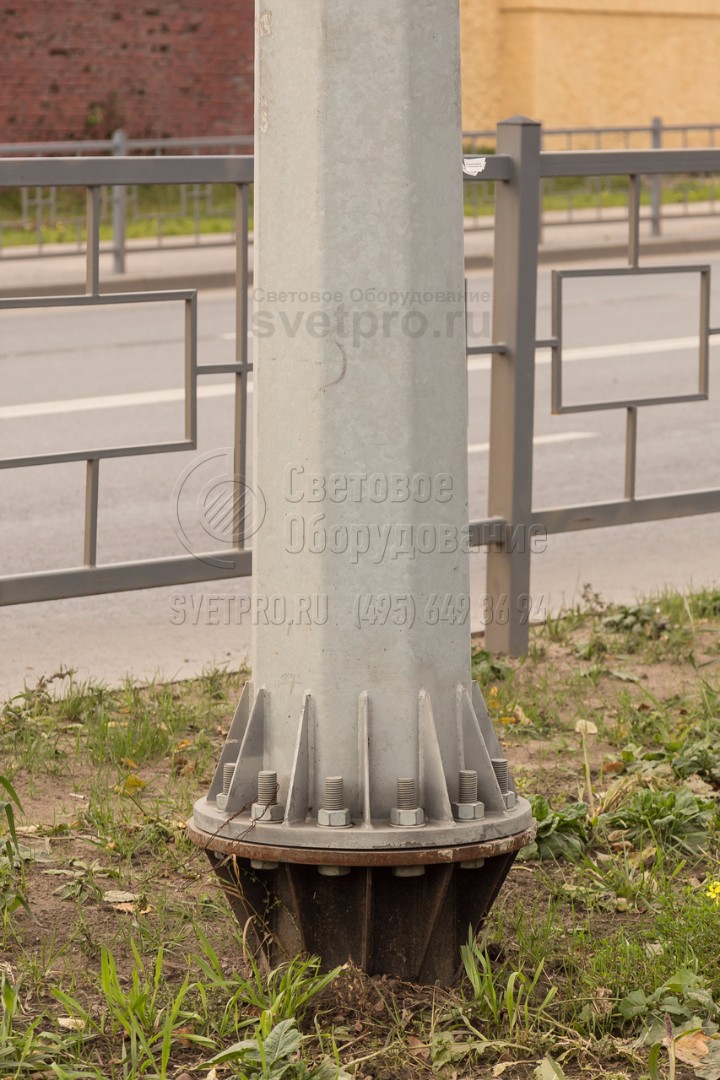

Фланцевое соединение
  • Опора имеет фланцевый узел крепления, что облегчает еe транспортировку и установку.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации и параметров грунта.

Установка оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный листовой металл (сталь С345 по ГОСТ 27772–88) толщиной от 4 до 8 мм ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Сварные швы выполняются на линии автоматической сварки, что делает их прочными и долговечными. Полное соответствие ГОСТ 14771, ГОСТ 23518 и ГОСТ 14776.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.

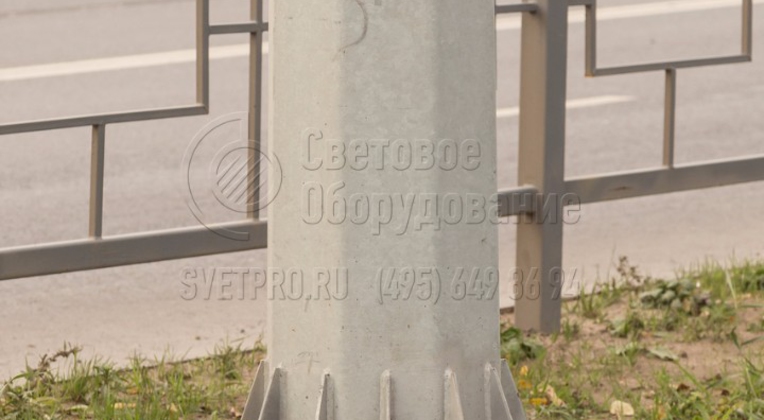

  • Сечение ствола имеет форму многоугольника (от 8 до 12 граней), благодаря чему опора имеет малый вес, что облегчает еe доставку и установку.
  • Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.

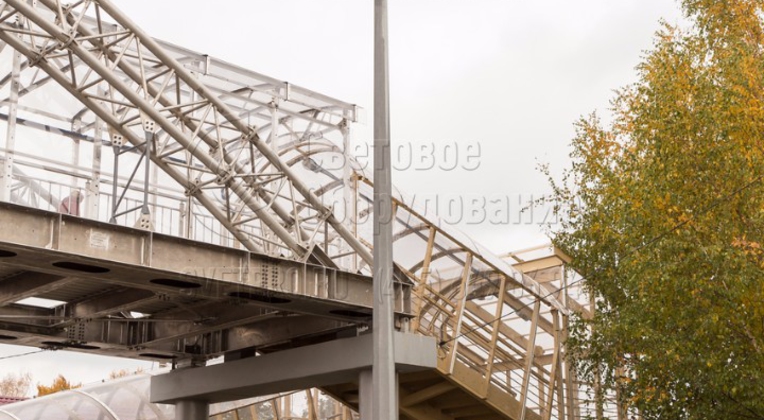

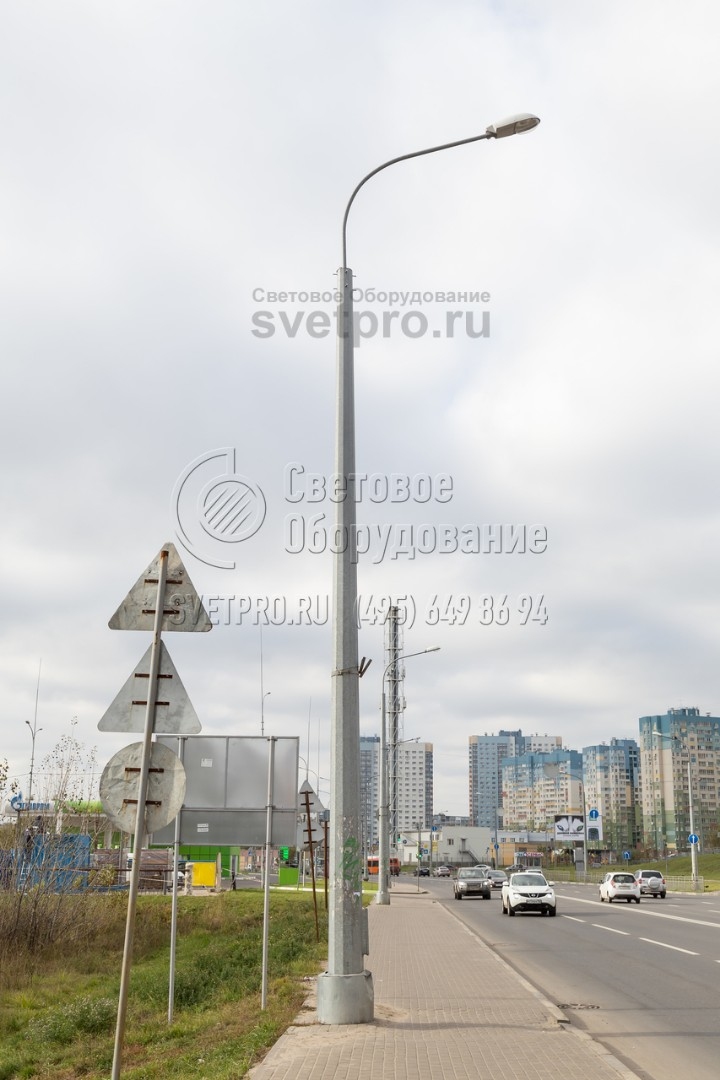

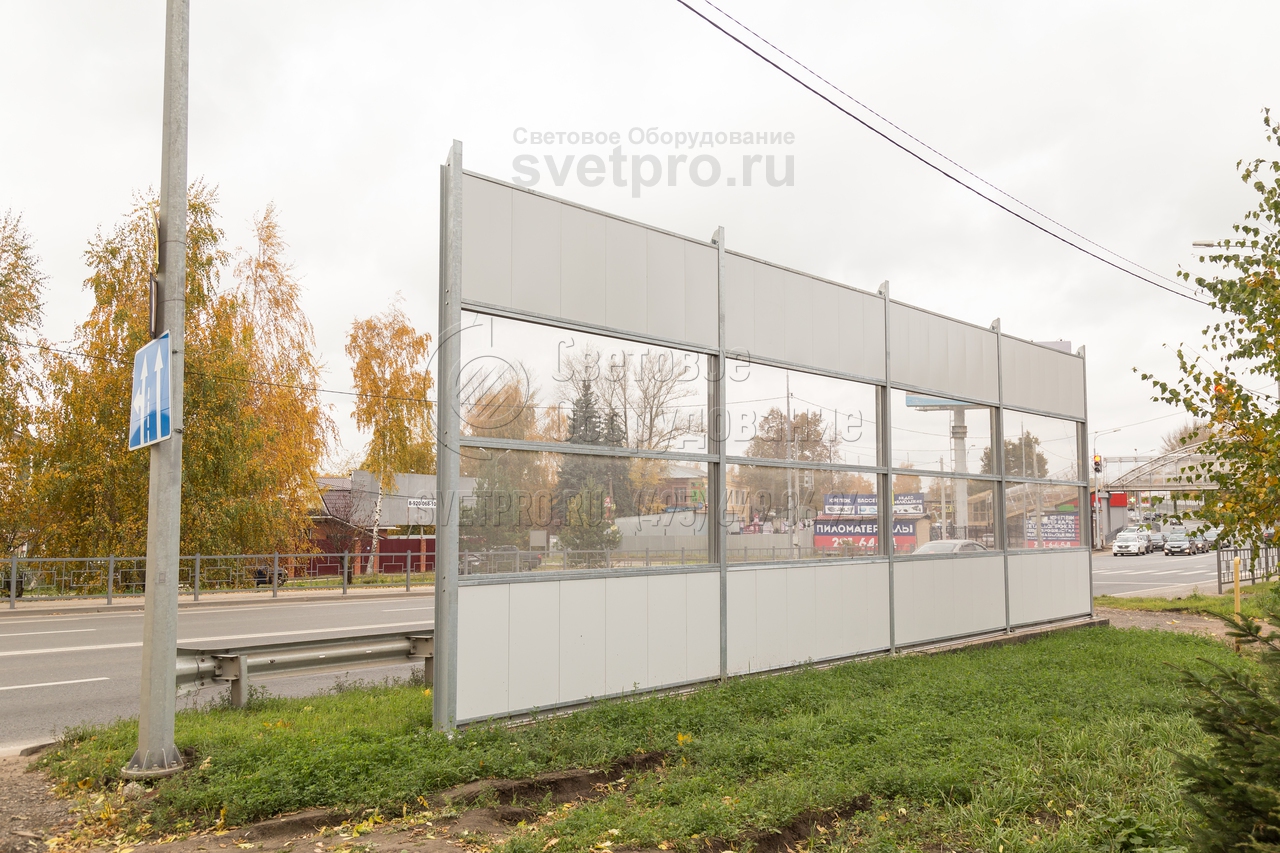

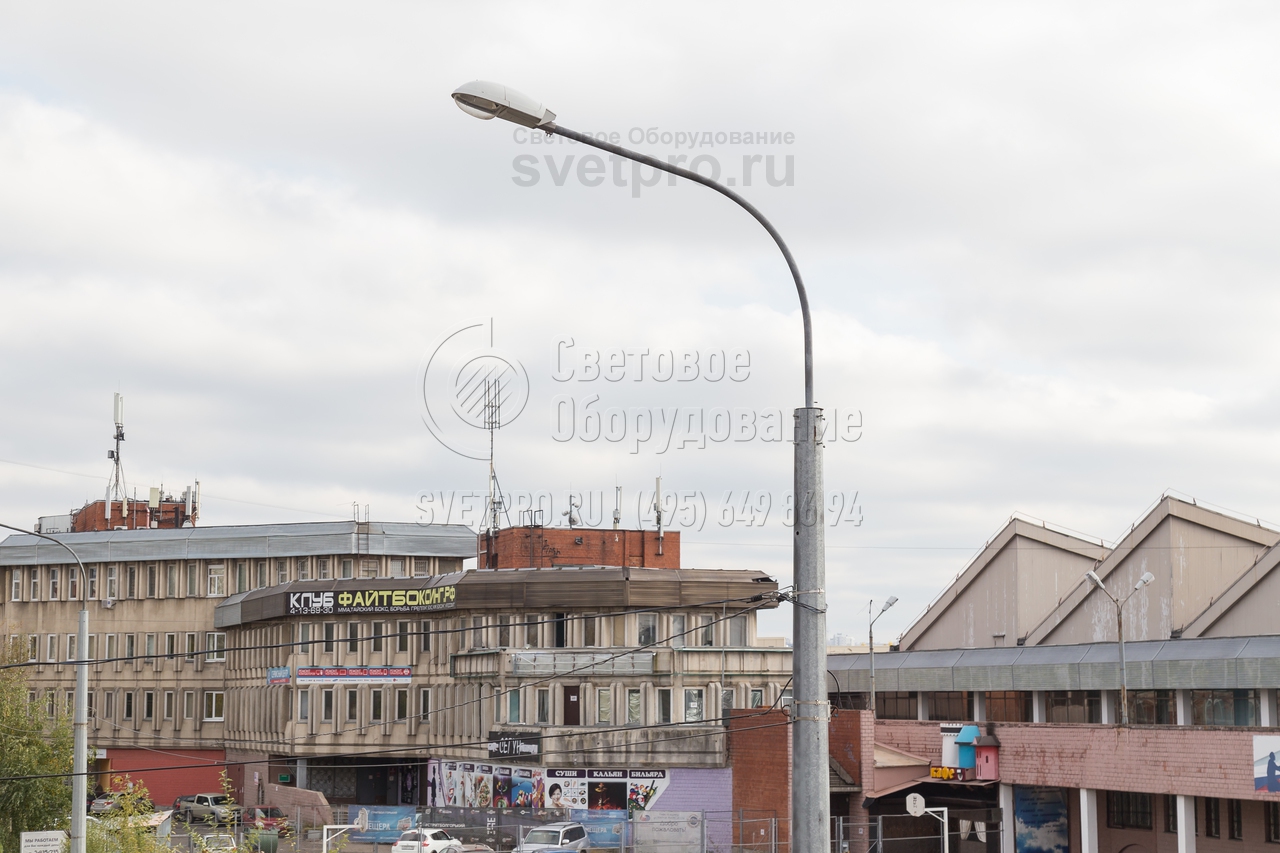

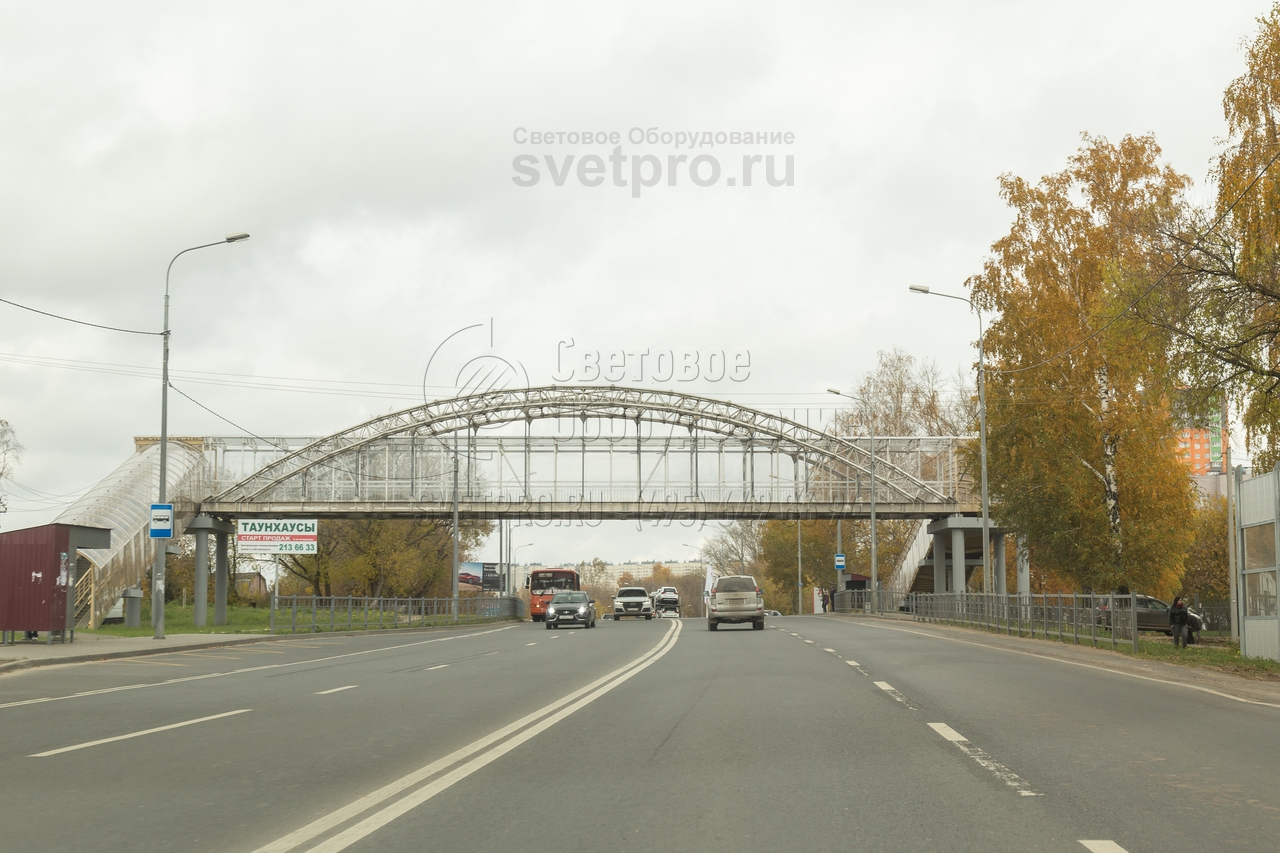

Фото с объектов

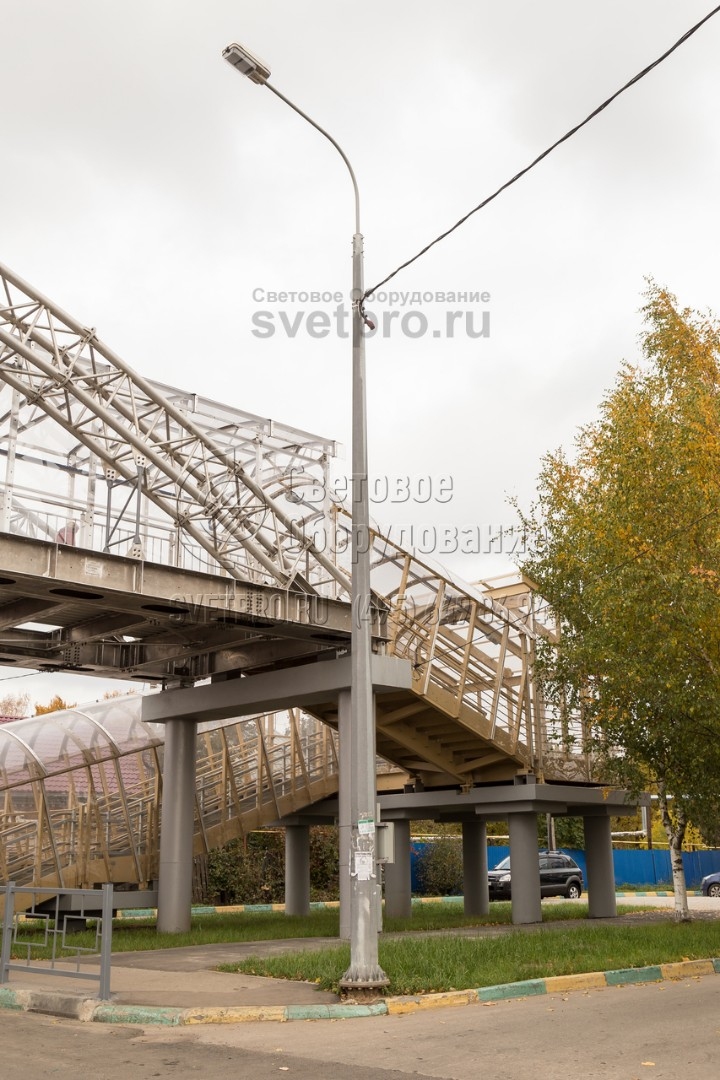

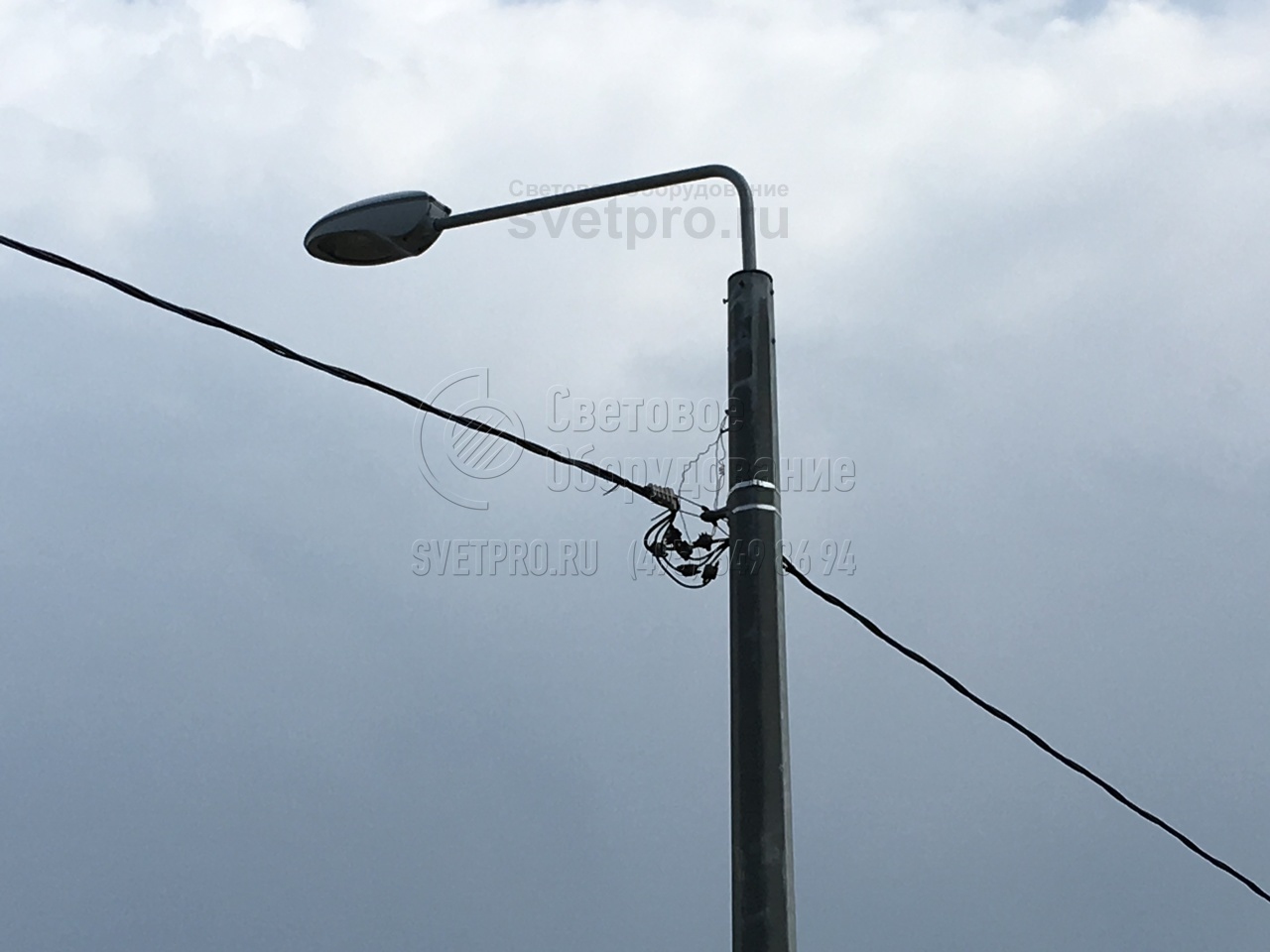

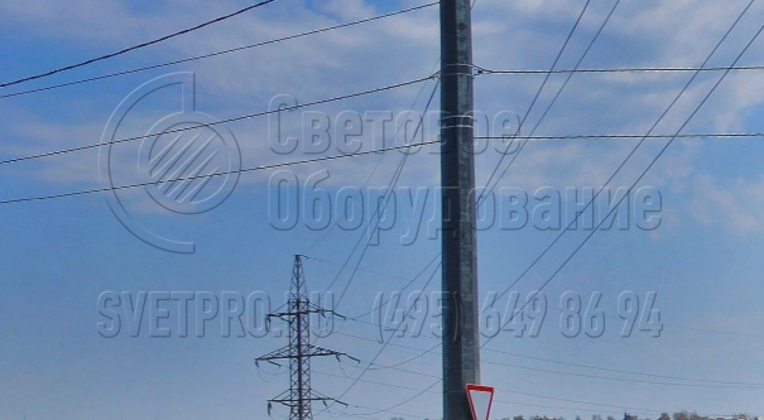

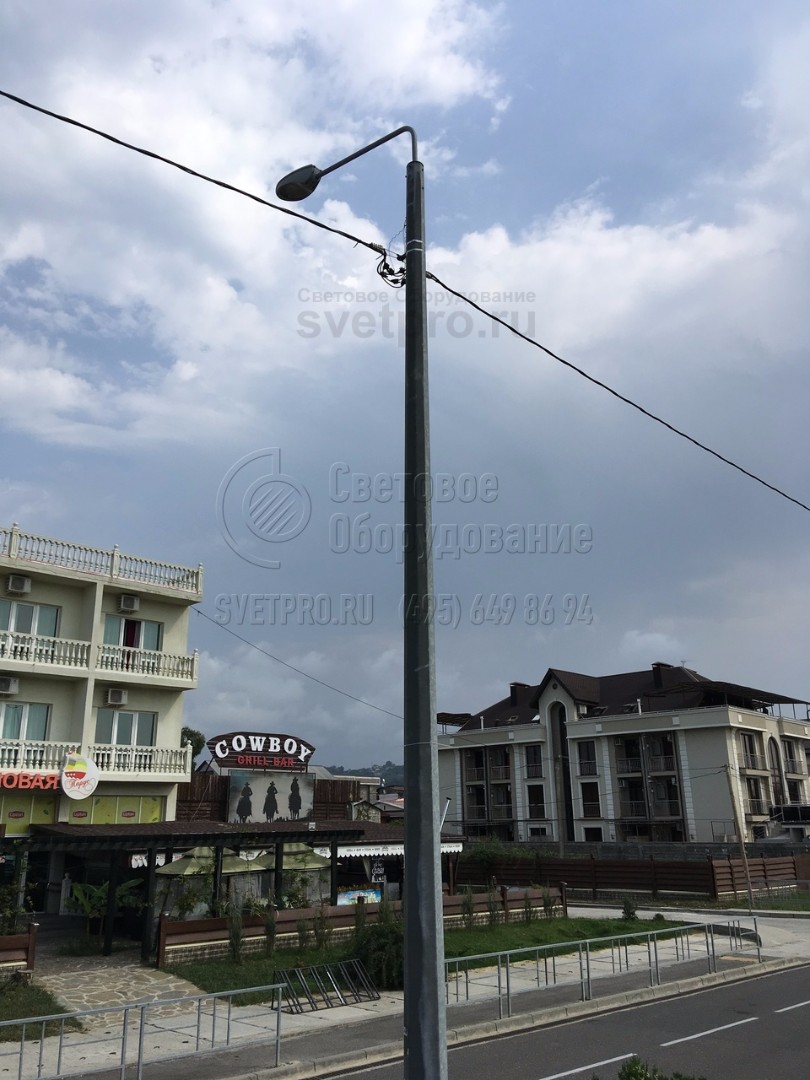

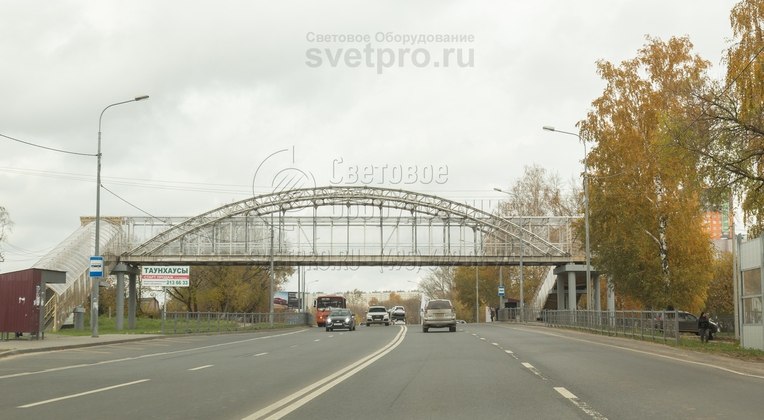

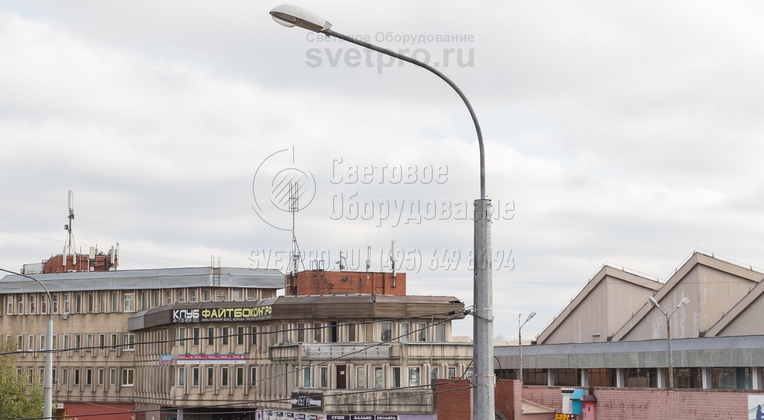

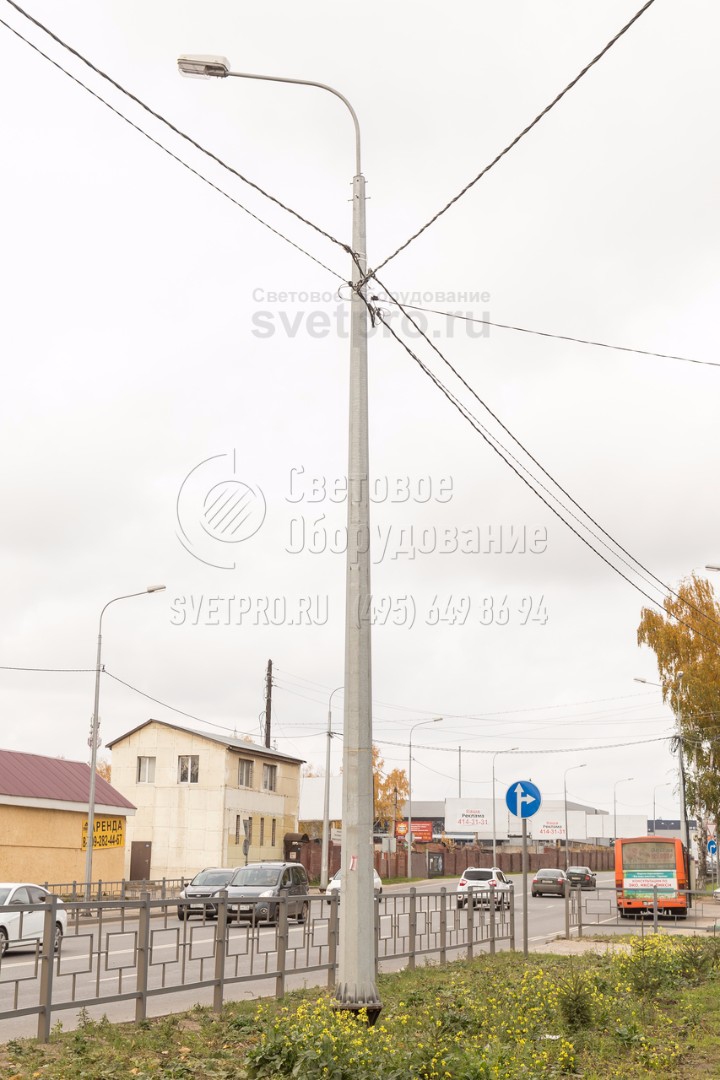

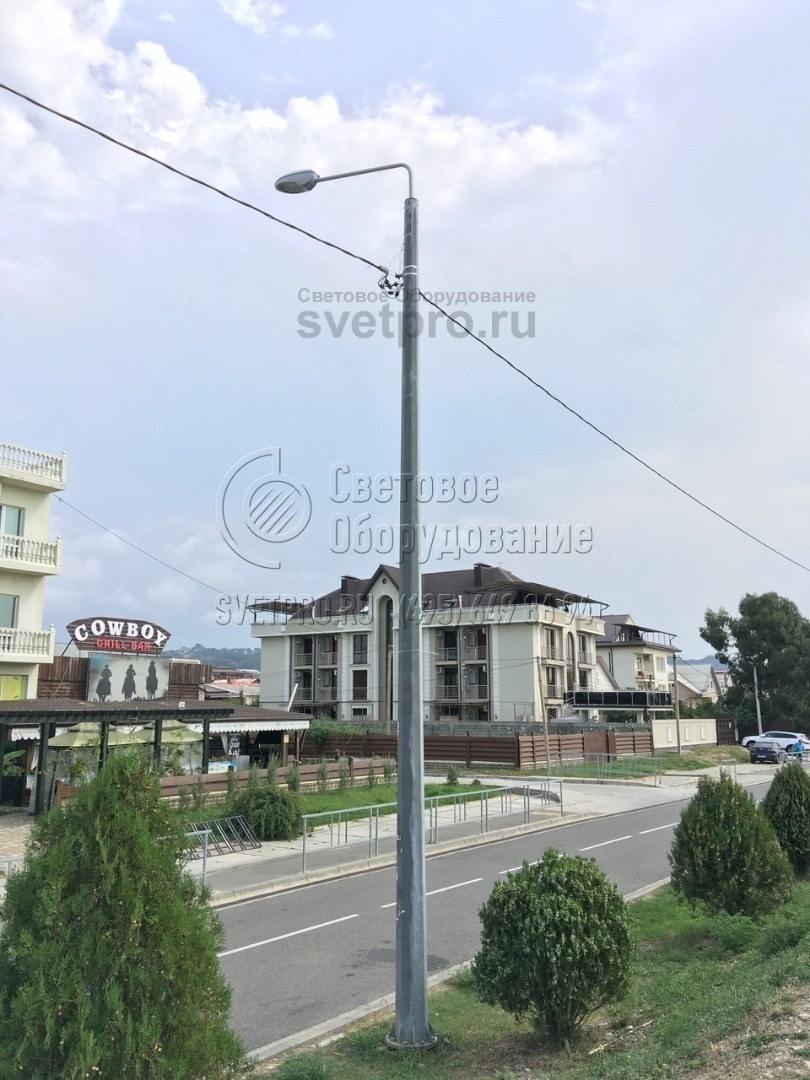

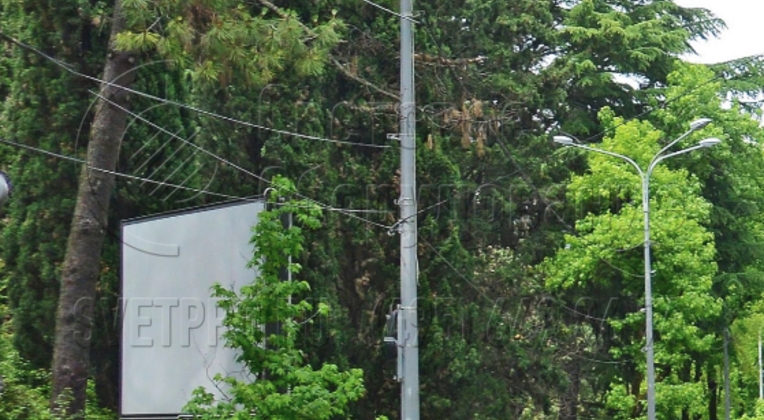

СФГ Силовые опоры освещения на объектах
