Стальные силовые опоры ОС, СФ, СП, ОГС, СПГ, СФГ

Главная > Учебник светотехники > Опоры и мачты освещения > Стальные силовые опоры ОС, СФ, СП, ОГС, СПГ, СФГ

Стальные силовые опоры способны воспринимать нагрузку, которую создают не только кронштейны и осветительные приборы.

Для безопасной эксплуатации наружных объектов в ночное время или в условиях слабой видимости необходимо наличие наружного освещения. Для охвата осветительными приборами максимальной площади их размещают на опорах освещения. Зачастую опоры должны выполнять две функции: размещение светильников и прожекторов, а также воздушная подводка кабелей сетей наружного освещения. В данных условиях необходимо применять силовые опоры освещения (ОС, СФ, СП, ОГС, СПГ, СФГ). Кроме кабелей и осветительных приборов на силовых опорах могут устанавливаться рекламные и информационные щиты и т.д.

Особенности исполнения силовых опор

Материалы и защита от коррозии

Силовые опоры выполняются из различных материалов, но основное место занимают стальные опоры, которые могут использоваться при температуре от -50 до +50 град. С. Толщина используемого металла от трех до 10 мм. Для защиты поверхности опор от коррозии, повышения прочности применяется горячее цинкование.

Цинк благодаря своему серебристому цвету улучшает и эстетичный вид опор. Срок эксплуатации металлических силовых опор без восстановления защитного покрытия около 30 лет. Кроме метода горячего цинкования применяется термодиффузионное и электролитическое цинкование. Иногда опоры имеют лакокрасочное покрытие.

Типы исполнения и отличия

Силовые опоры по типу исполнения могут быть трубчатыми и гранеными, с наружной или внутренней подводкой питающего кабеля. Трубчатые опоры могут быть телескопическими, когда внутри одной трубы проходит другая меньшего диаметра и выходит из первой через соединительный фланец. Еще одной разновидностью силовых опор являются силовые граненые опоры, изготовленные из листовой стали методом прессования и продольной сварки. Силовые граненые опоры обладают меньшим весом по сравнению со своими трубчатыми аналогами. Их легче перевозить и устанавливать, они дешевле и безопаснее.

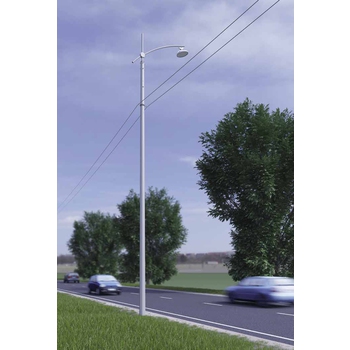

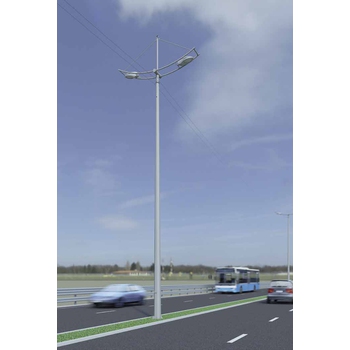

СФГ Силовые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Силовые граненые опоры способны выдерживать статистическую нагрузку в верхней точке от 300 до 1300 килограммов. Трубчатые бесшовные – до 3000 кг.

Силовые опоры имеют различную высоту надземной части – от 8 до 10 м. В зависимости от нагрузки опор различаются посадочные (верхние) диаметры и диаметры основания. Вес силовых опор от 150 кг до нескольких тонн.

Способы монтажа

Различают два способа установки силовых опор: фланцевый (с закладной деталью фундамента) и прямостоечный (вкапываемые в грунт). Фланцевый метод установки требует наличие специального фундаментного блока, который заглубляется в грунт на требуемую, в соответствии с несущей нагрузкой и высотой опоры, глубину. Фундамент отцентровывается (выравнивается), а затем бетонируется. Опора крепится к металлической части фундамента болтами или шпильками. Применяется и сварное соединение. При прямостоечном способе установки опора опускается в раскопанное, соответствующее техническим требованиям, углубление в грунте, выравнивается и бетонируется.

Доставка и монтаж силовых опор осуществляются с применением подъемно-транспортных механизмов. Стальные силовые опоры надежны в эксплуатации, не подвержены разрушениям при климатических воздействиях.

Стальные силовые опоры представлены широким модельным рядом, который включает версии, отличающиеся способом изготовления, геометрическими и силовыми характеристиками. Обеспечен выбор подземного или воздушного подвода кабеля и способа монтажа.
