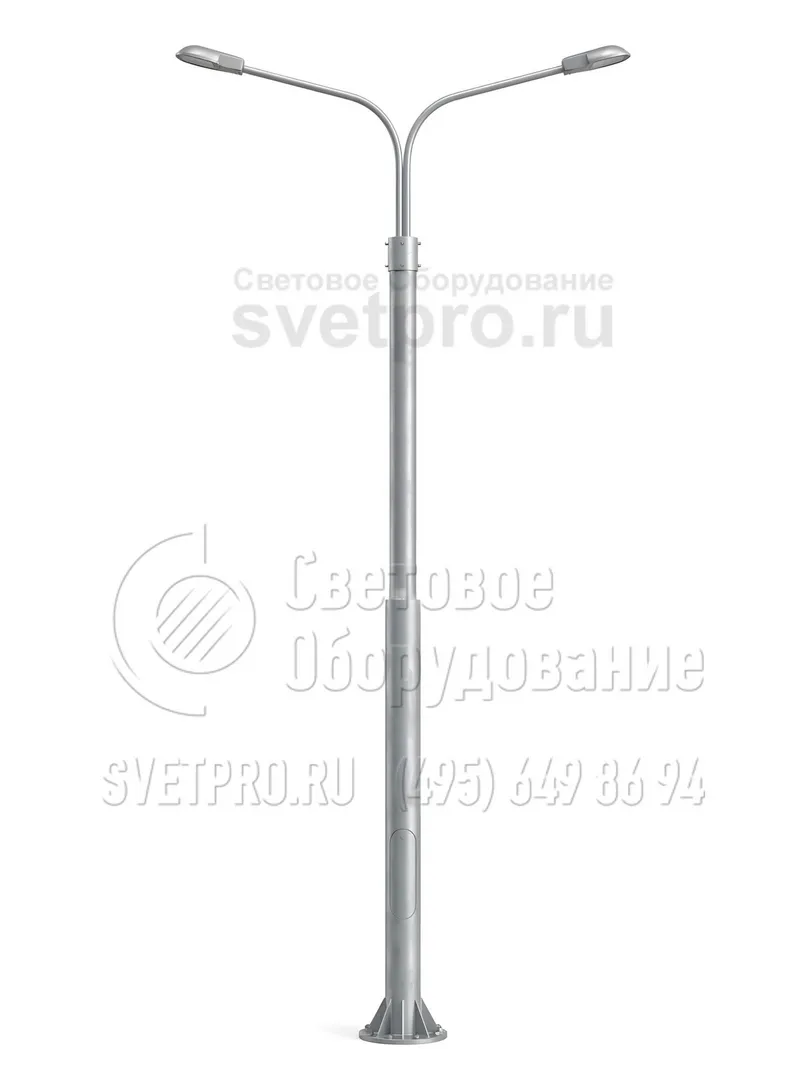

СФ Опора силовая фланцевая трубчатая
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СФ |
Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Размер фланца: | 420-460 мм |
Нижний диаметр: | 219-273 мм |
Верхний диаметр: | 168-219 мм |
Вес: | 308-533 кг |
Высота: | 8,5-11 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

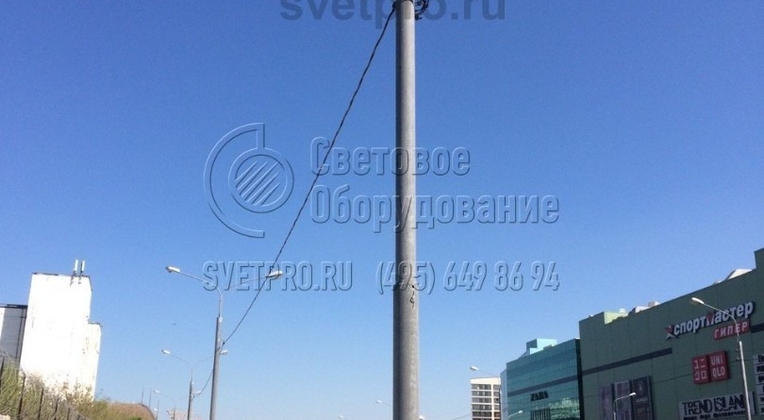

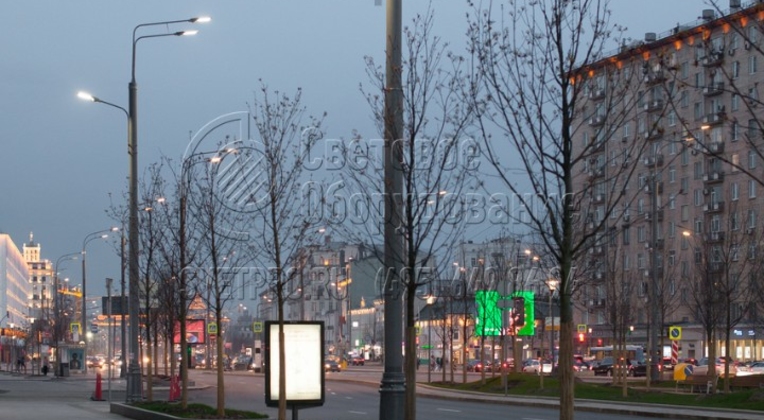

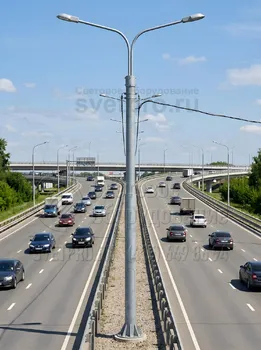

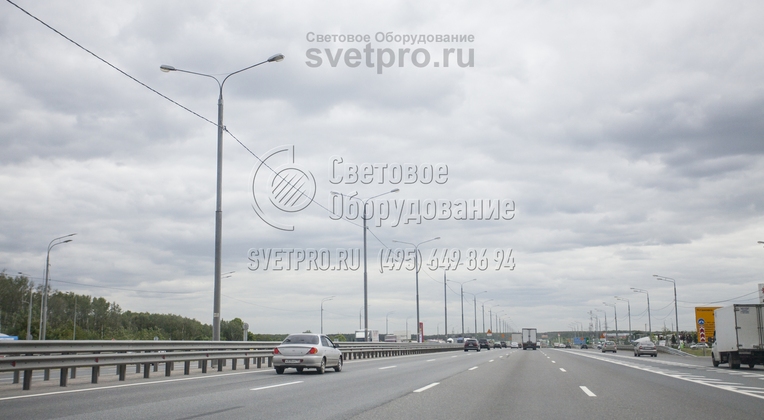

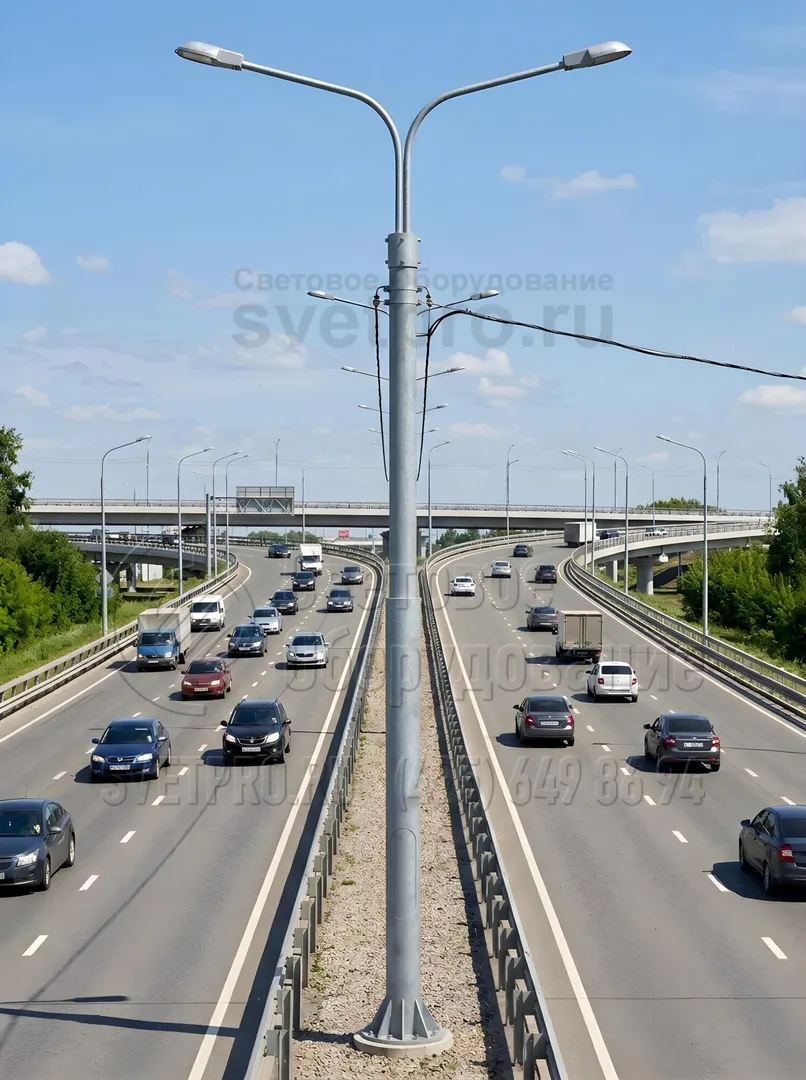

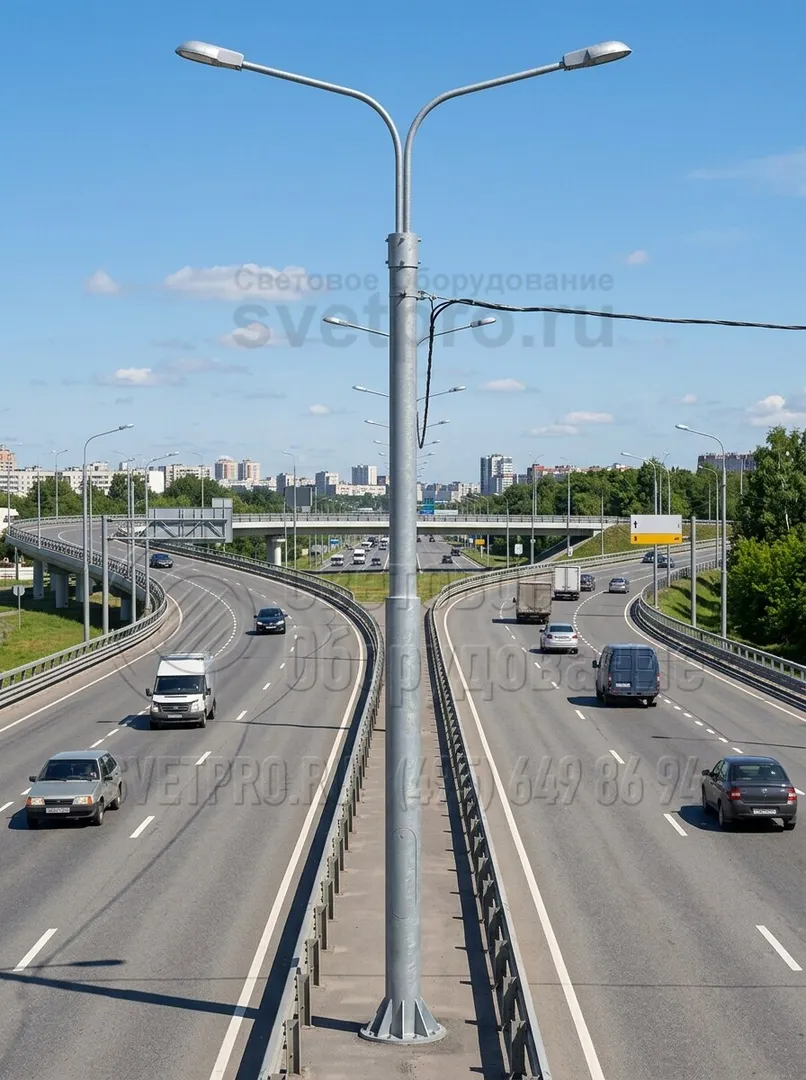

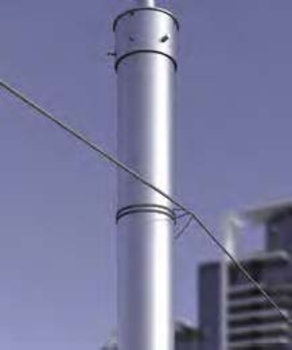

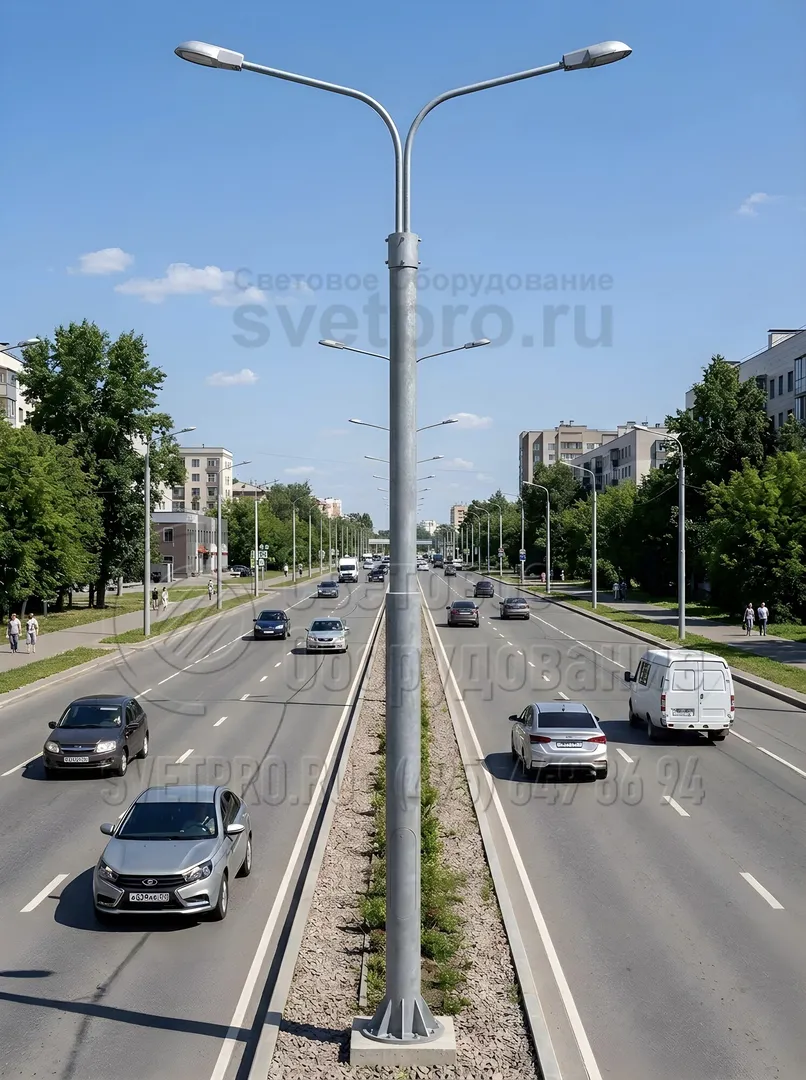

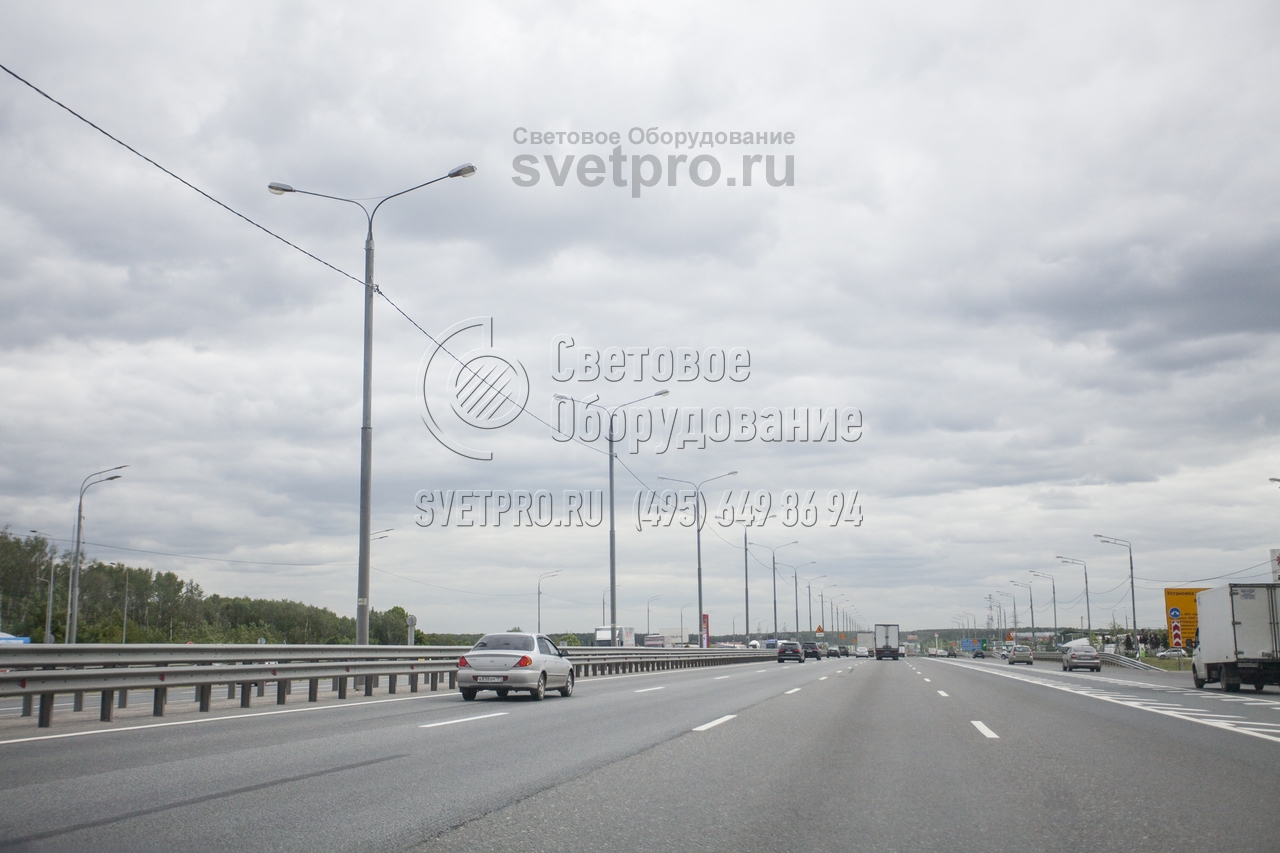

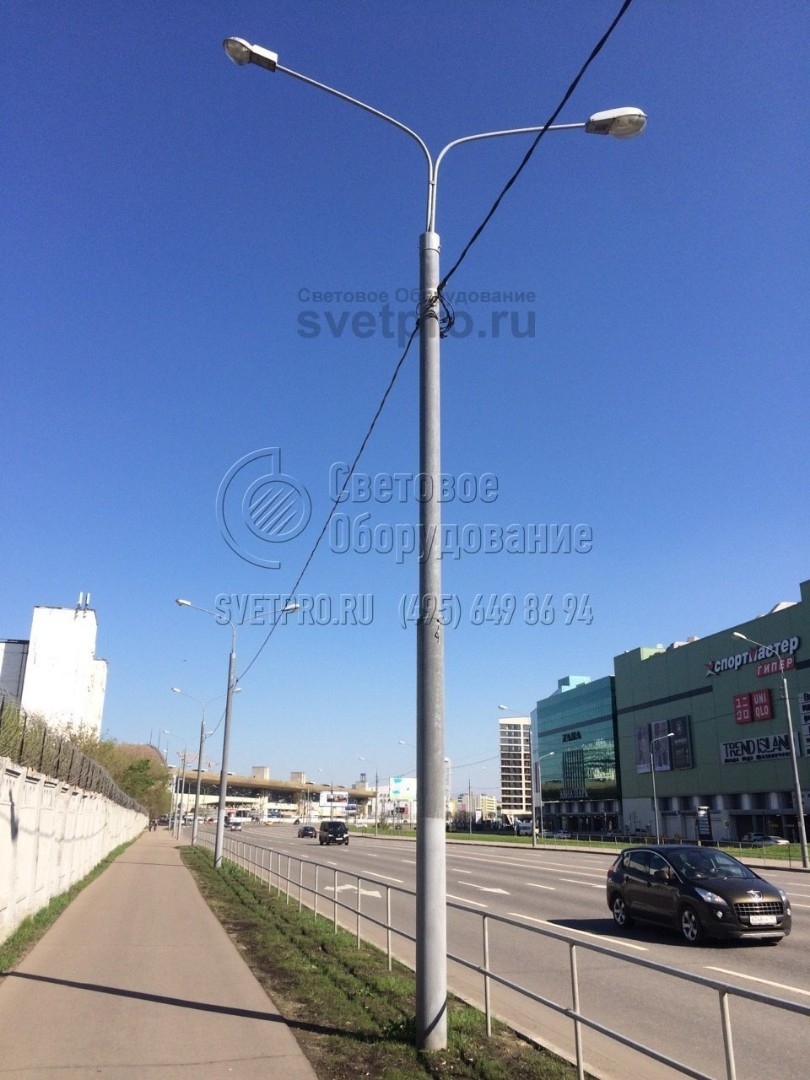

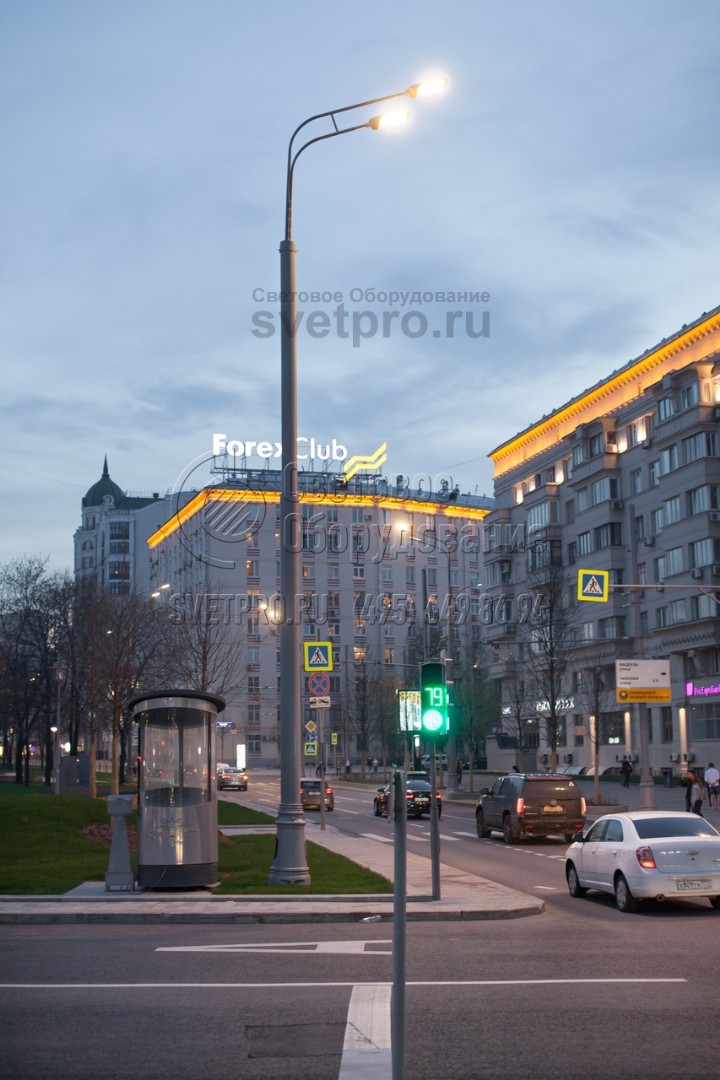

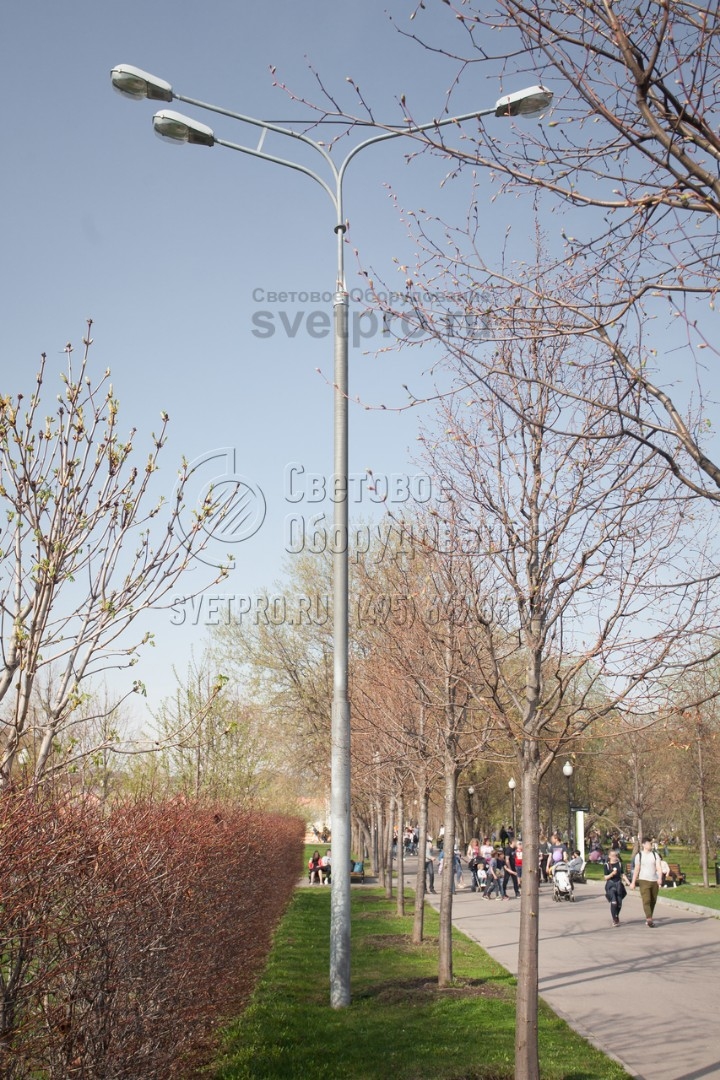

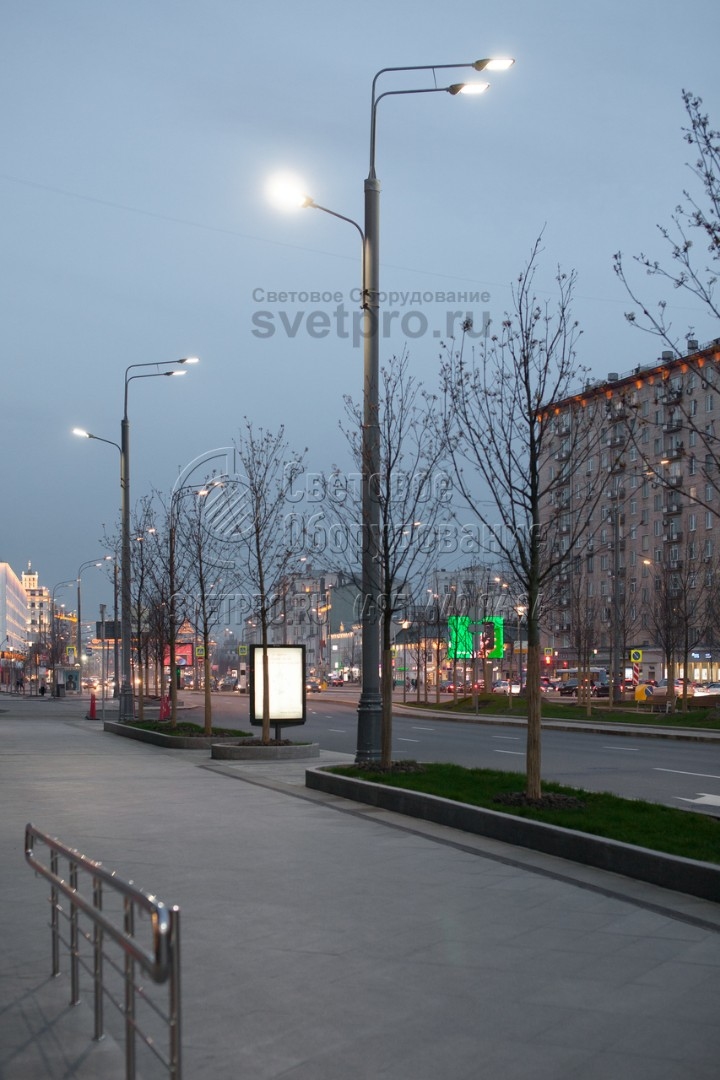

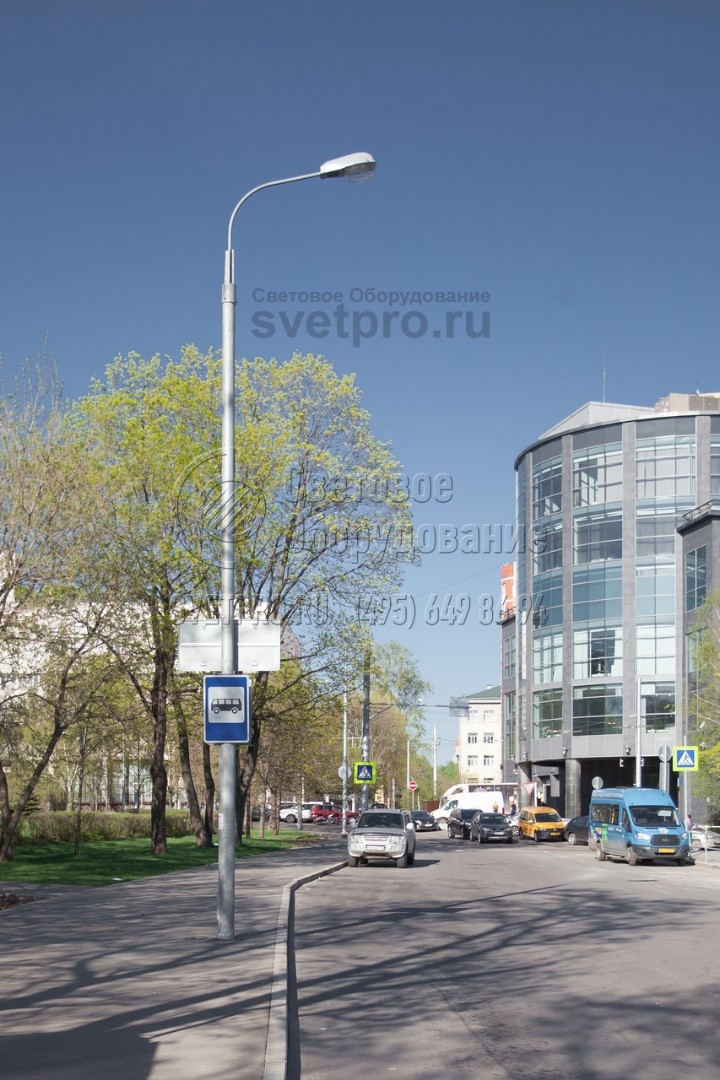

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | Наименов-е закладного элемента фунд-та | Масса*, кг | Обозначение установочн. места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СФ-300-8,5 | СФ-300-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 308 | О2, П2 | 300 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
СФ-400-8,5 | СФ-400-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 367 | О2, П2 | 400 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
СФ-400-9 | СФ-400-9,0-01**-ц | ЗФ-20/8/Д360-2,5-б | 389 | О2, П2 | 400 | 9000 | 2500 | 4500 | 219 | 168 | М20 | 8 | 420 | 360 |
СФ-400-11 | СФ-400-11,0-01**-ц | ЗФ-24/8/Д360-2,5-б | 421 | О2, П2 | 400 | 11000 | 2500 | 5250 | 219 | 168 | М24 | 8 | 450 | 360 |
СФ-700-8,5 | СФ-700-8,5-01**-ц | ЗФ-20/12/Д372-2,5-б | 468 | О3, П3 | 700 | 8500 | 2500 | 3500 | 273 | 219 | М20 | 12 | 420 | 372 |
СФ-700-9 | СФ-700-9,0-01**-ц | ЗФ-20/12/Д372-2,5-б | 489 | О3, П3 | 700 | 9000 | 2500 | 4000 | 273 | 219 | М20 | 12 | 420 | 372 |
СФ-700-11 | СФ-700-11,0-01**-ц | ЗФ-30/8/Д360-3,0-б | 533 | О3, П3 | 700 | 11000 | 3000 | 5250 | 273 | 219 | М30 | 8 | 460 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опоры СФ представляют собой фланцевые осветительные конструкции, которые имеют возможность воздушной подводки тяжелых узлов силовых изоляционных кабелей. Они используются для освещения крупных транспортных магистралей, для прокладки сетей электротранспорта, для установки разного рода осветительных приборов и рекламных щитов.
Конструкция опор СФ
Конструкция опор такого типа состоит из сварных металлических элементов, сталь для которых подбирается в соответствии с особенностями эксплуатации оборудования. Поверхность опоры покрывается защитным слоем, созданным по способу горячего цинкования. Это обеспечивает защиту оборудования от коррозии и вредного воздействия окружающей среды, в результате чего срок службы опор достигает тридцати лет.
Опоры могут комплектоваться хомутами, которые применяются при протяжке через них силовых кабелей. Для крепления осветительных приборов и щитов на них устанавливаются консольные кронштейны.
Опоры СФ устанавливаются на железобетонный фундамент. Основание состоит из армированного бетона и металлического элемента, тип которого зависит от вида опоры. Если требуется, у опоры может быть установлена выносная консоль.
НАЗНАЧЕНИЕ
Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.
Установка опор
Установка опор осуществляется на трубчатый закладной элемент фундамента и также может быть установка на железобетонный фундамент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

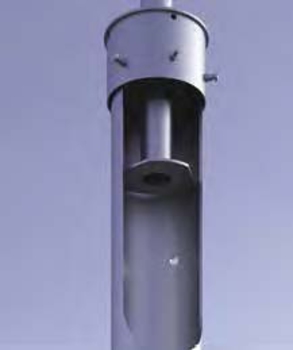

Установка оборудования
На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.
Преимущества
- В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
- Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
- Возможен как воздушный, так и подземный подвод кабеля.

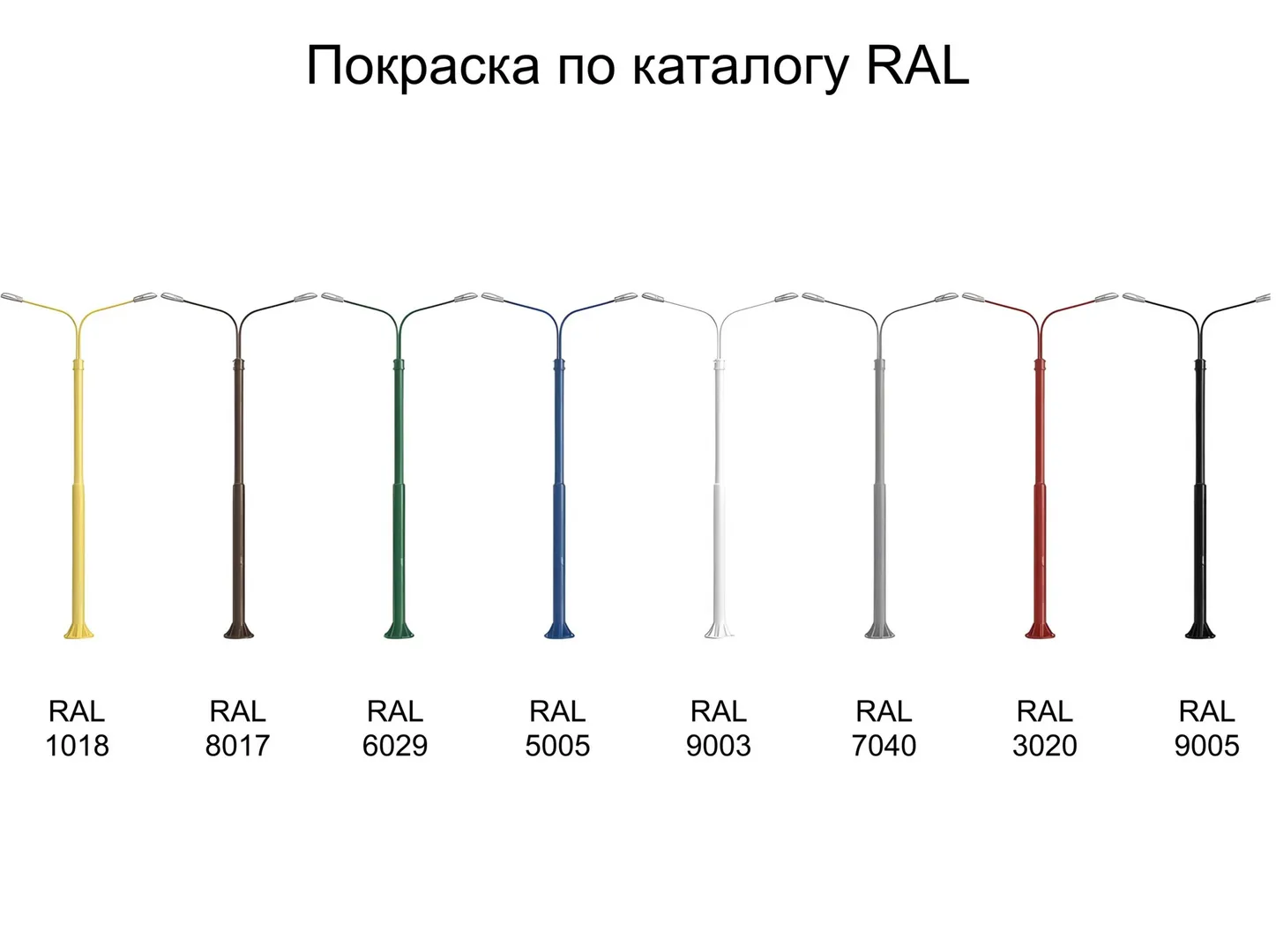

- Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.
