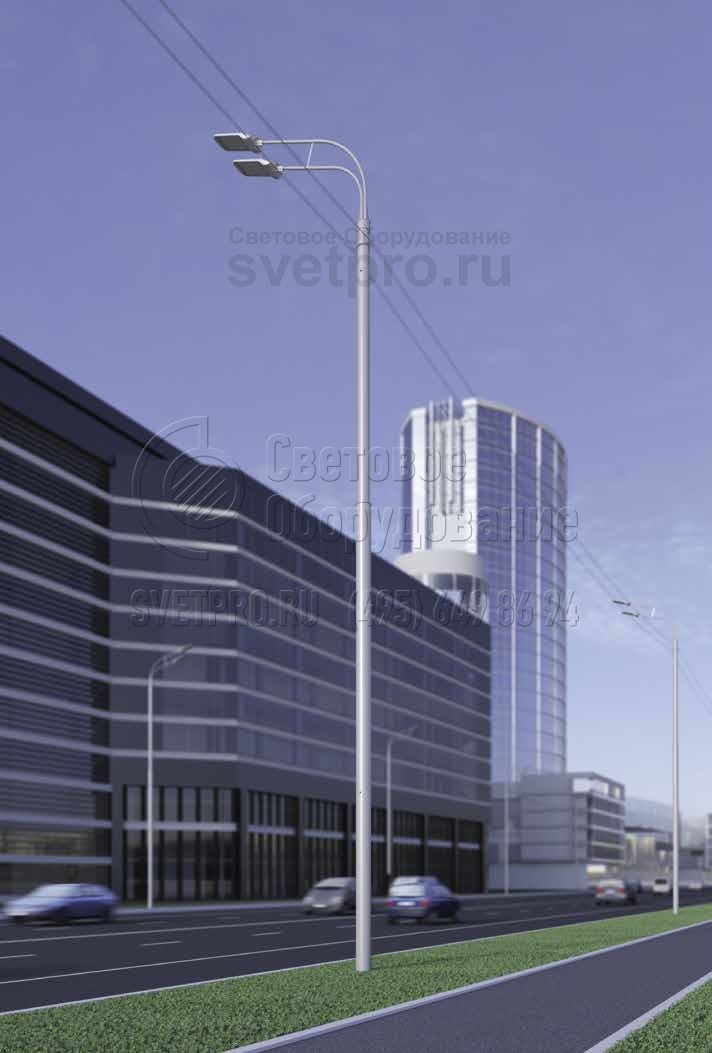

СП Опора силовая прямостоечная трубчатая

Главная > Бренды > Opora Engineering > СП Опора силовая прямостоечная трубчатая
Область применения:
  • Для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций.
Назначение:
  • Опоры освещения
Артикул производителя: СП
Установка: В подготовленный котлован.
Материал: Трубный прокат
Покрытие: Горячее цинкование
Нижний диаметр: 219-325 мм
Верхний диаметр: 159-219 мм
Вес: 332-892 кг
Высота: 8,5-11 м

Производитель «Opora Engineering», Россия

Цена*: от 62 800 до 155 000 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

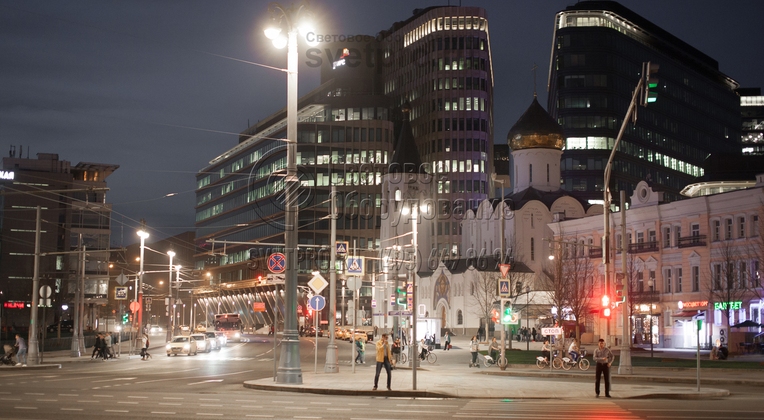

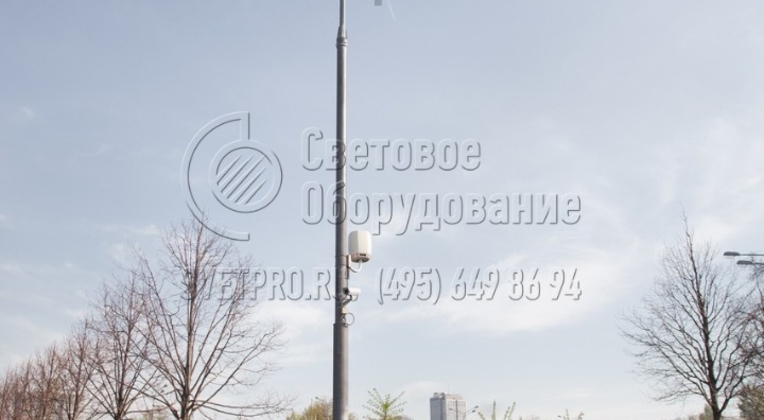

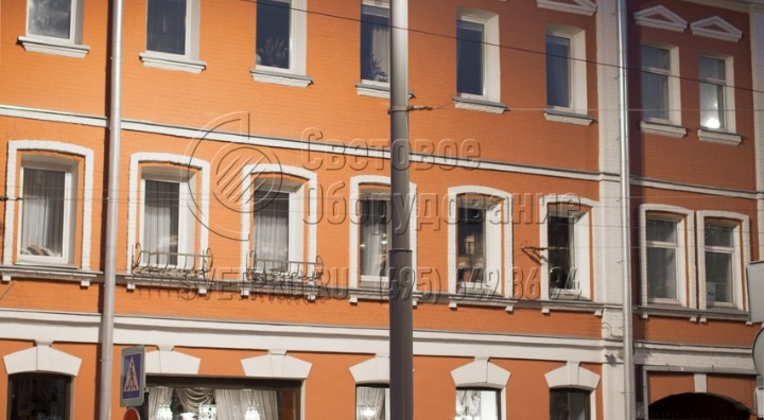

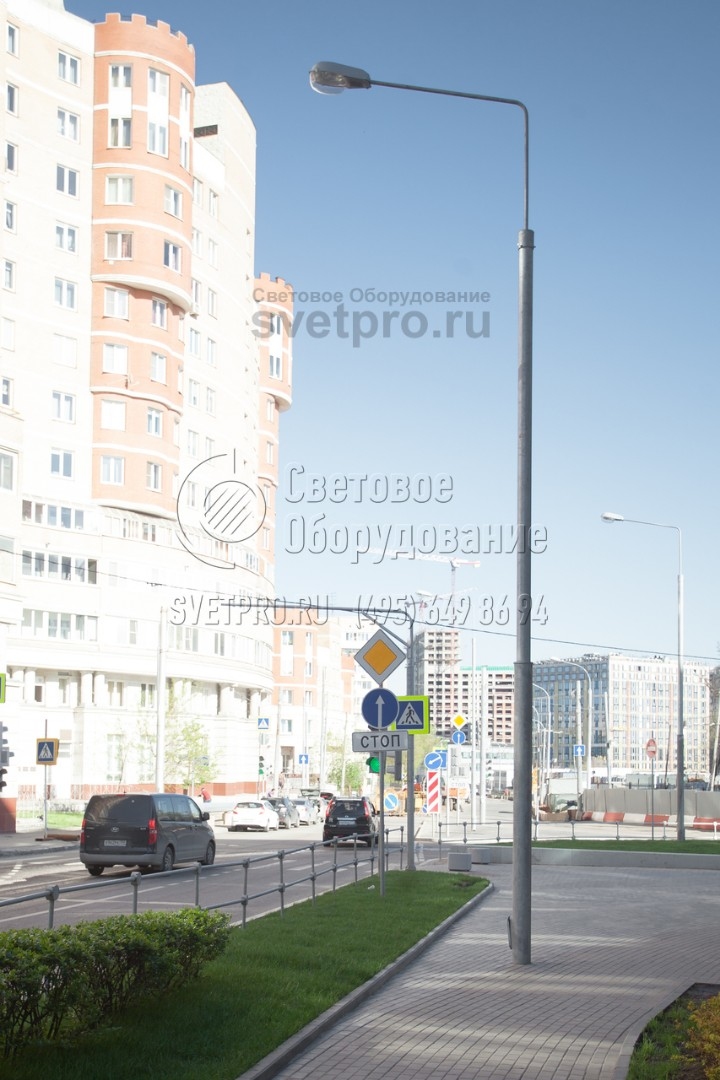

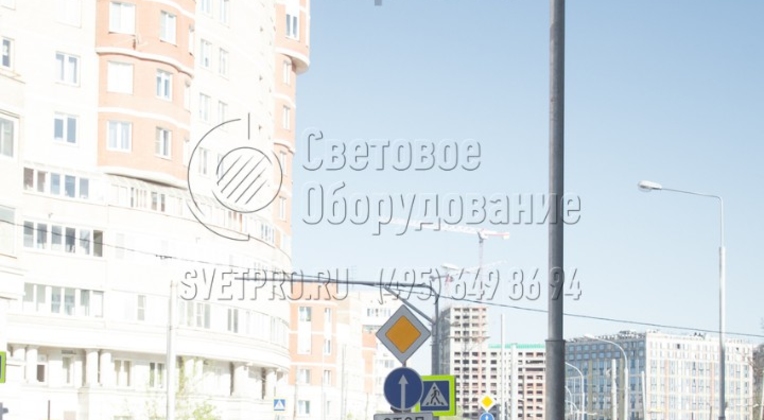

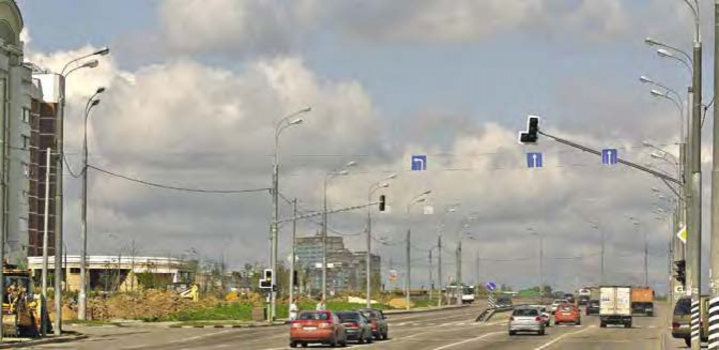

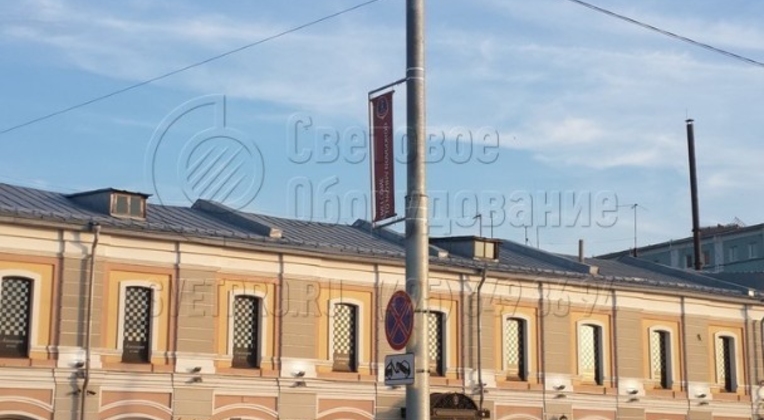

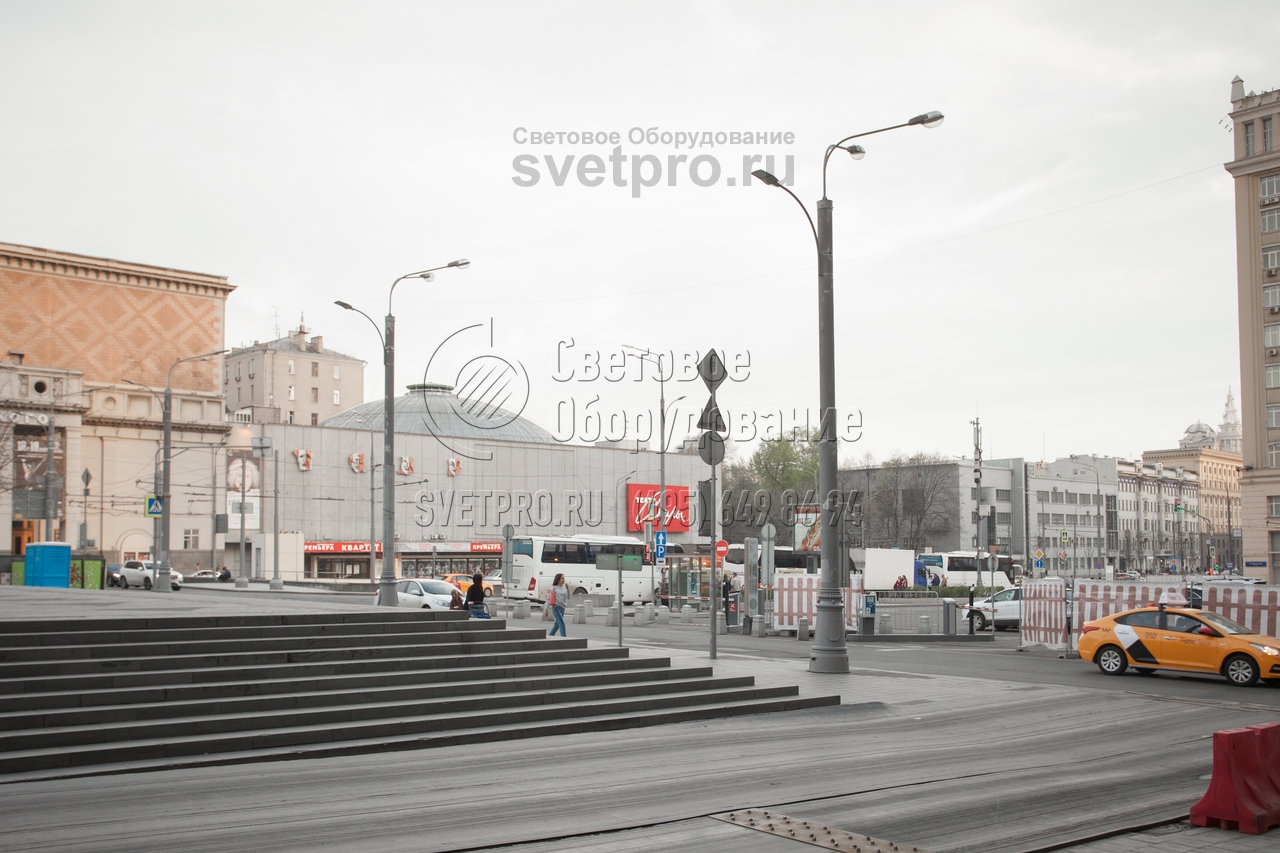

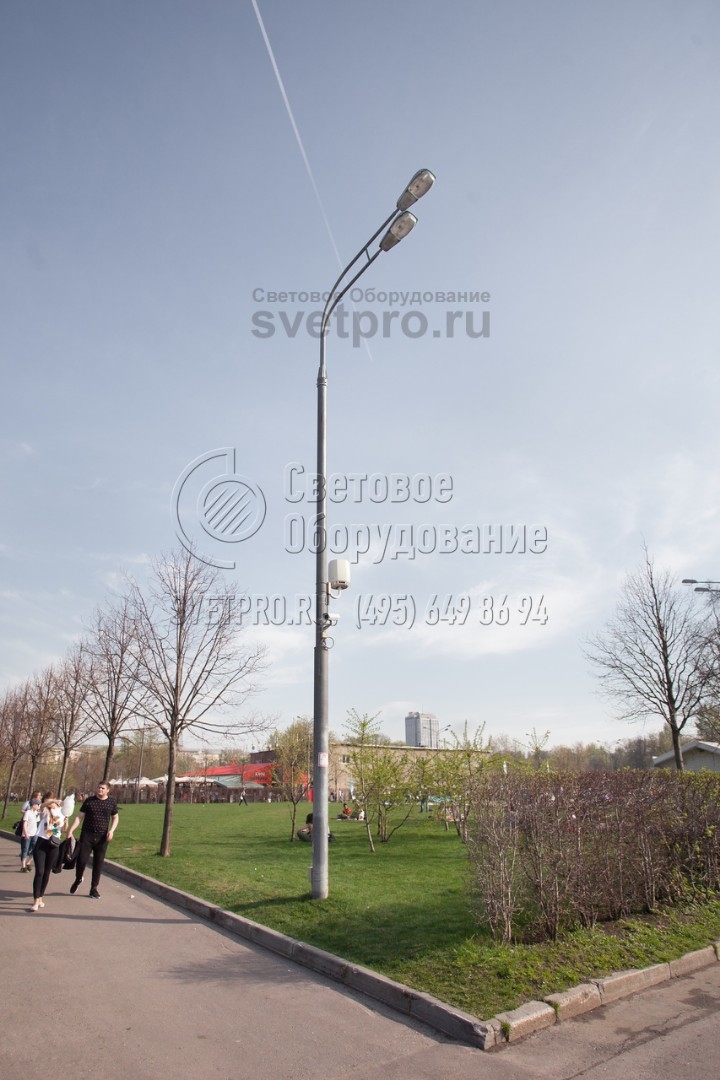

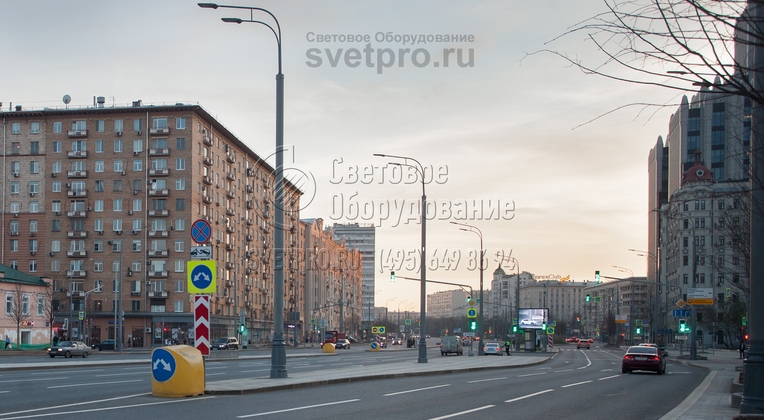

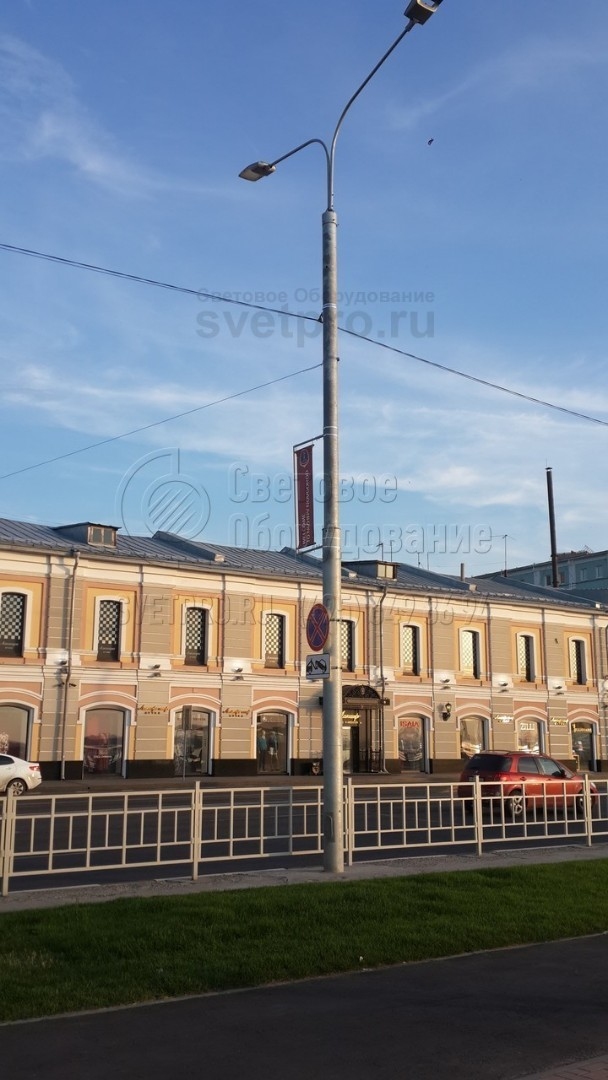

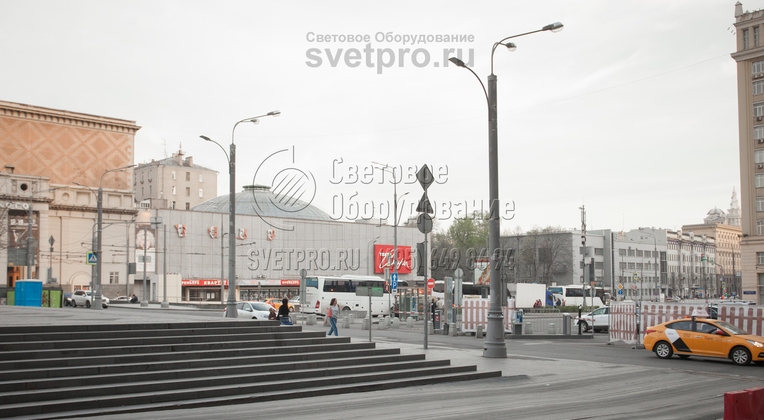

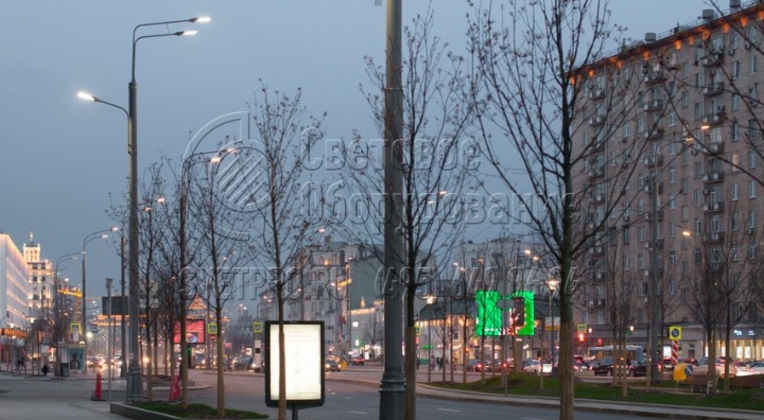

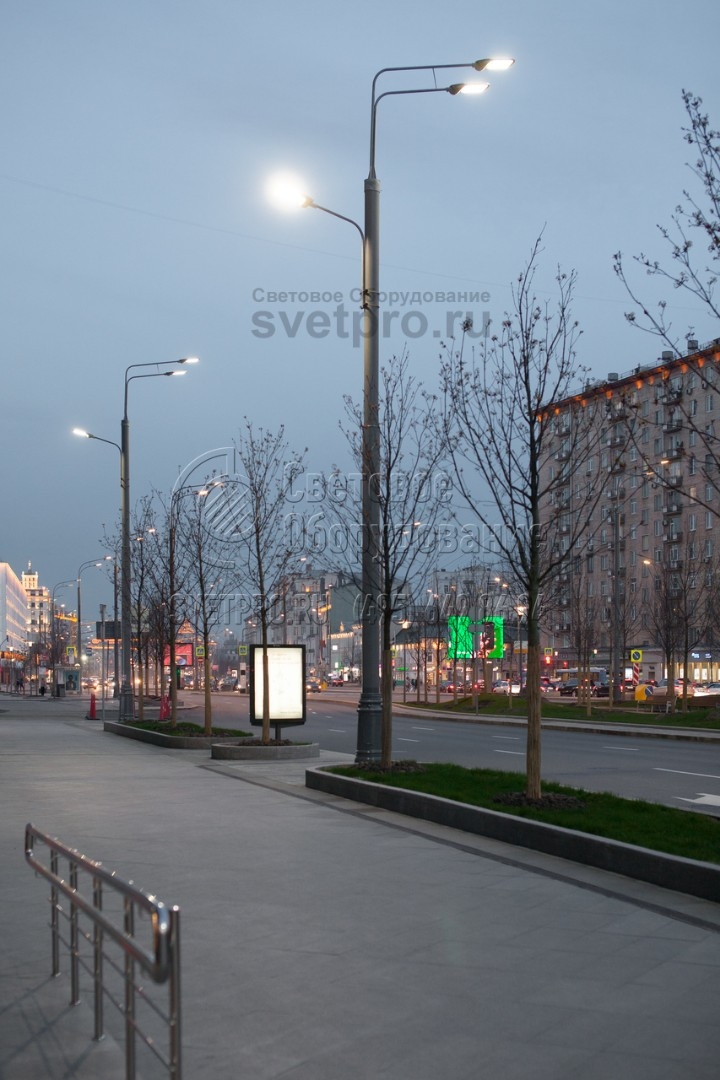

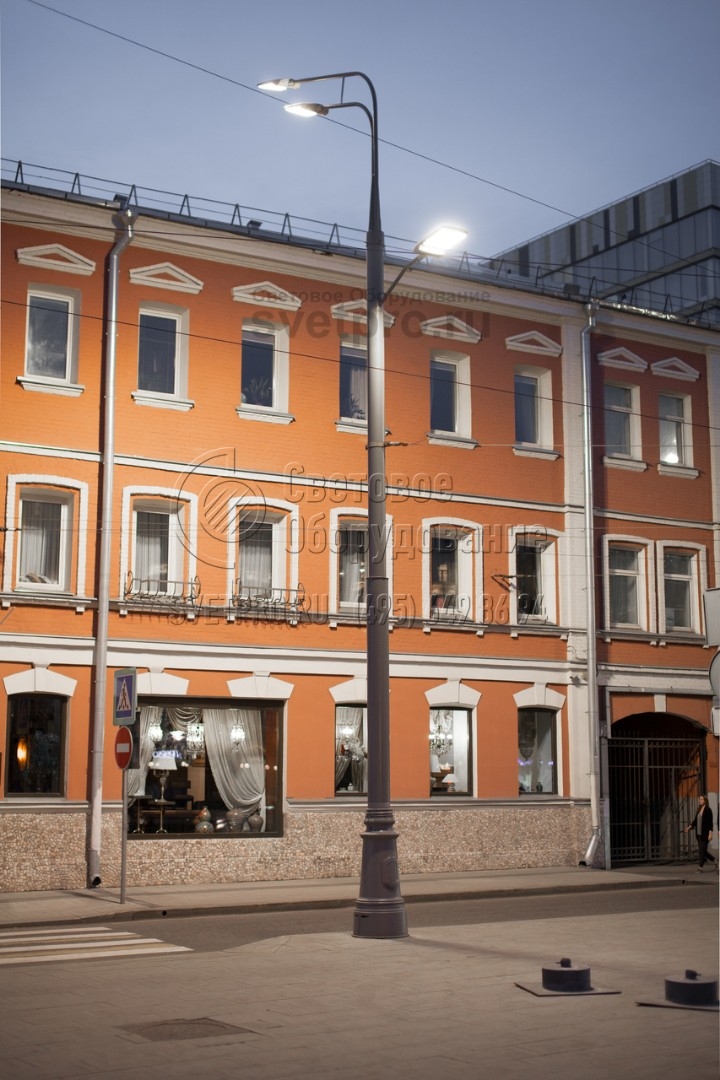

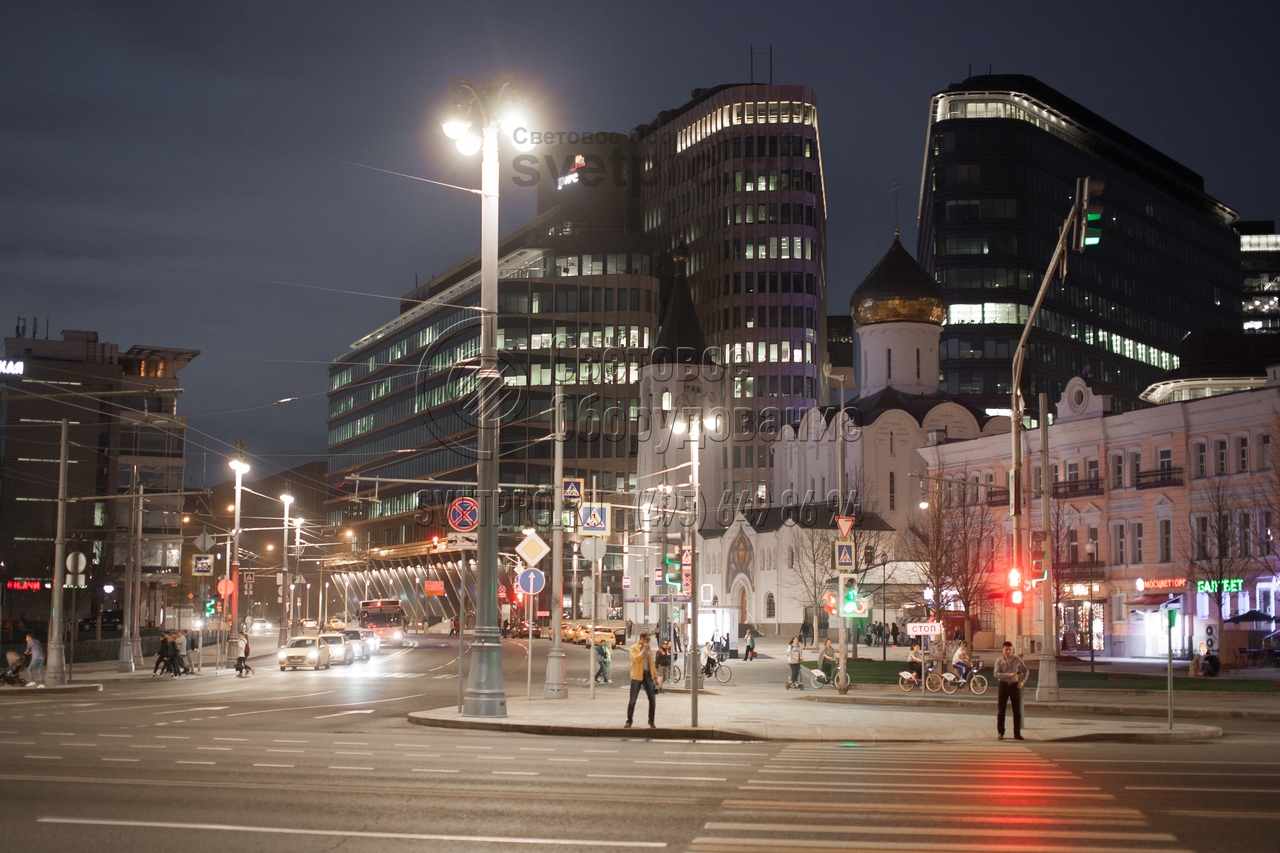

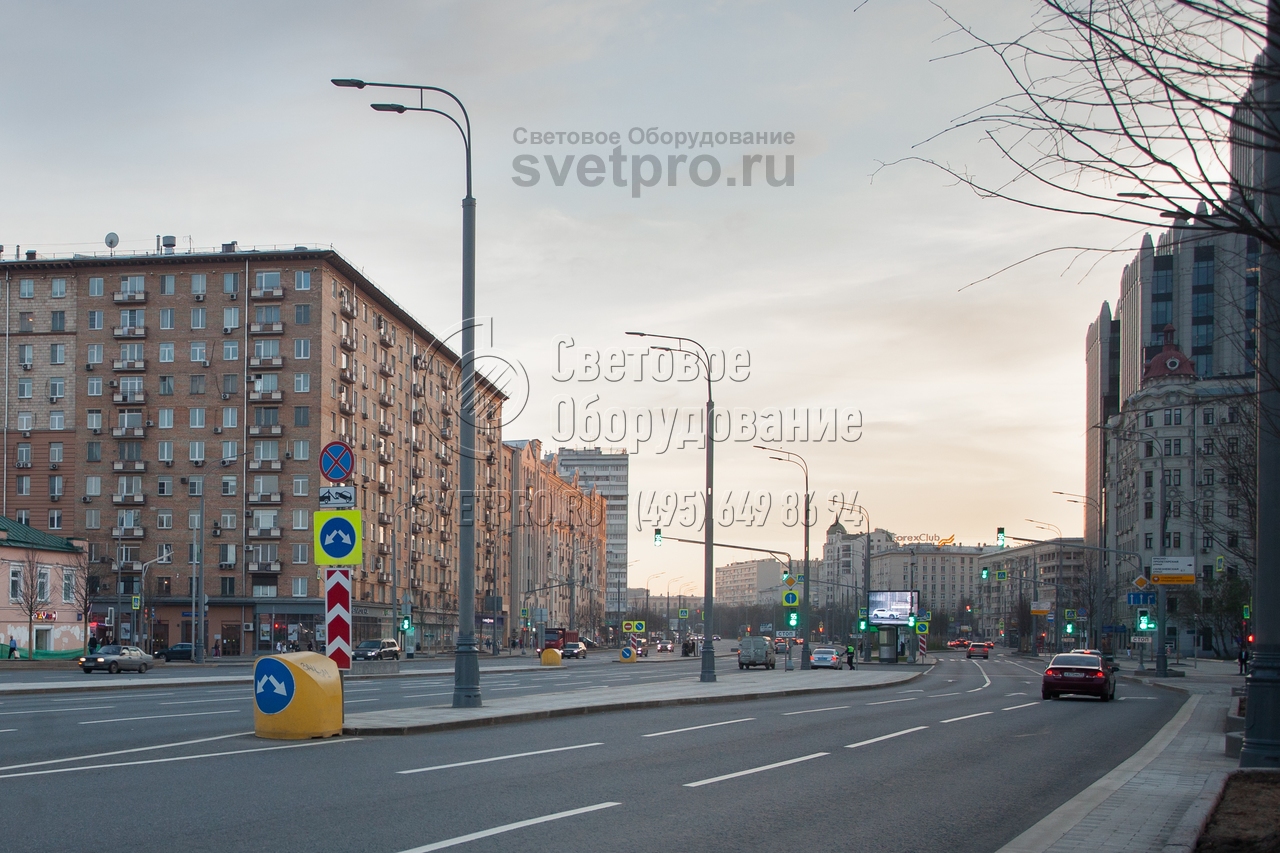

Фото с объектов

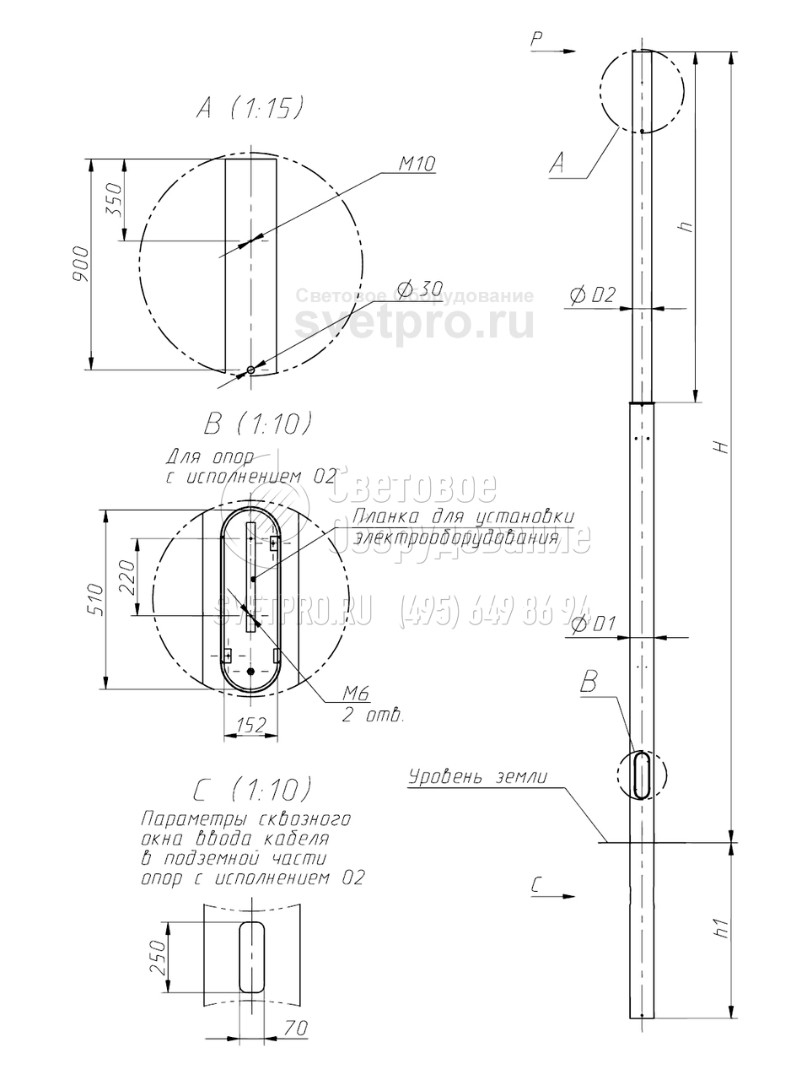

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыМасса*, кгУстановочное место кронштейнаP**, кгH, ммh1, ммh, ммD1, ммD2, мм
СП-300-9/11 СП-300-9,0/11,0-01**-ц 332 О14 300 9000 2000 5250 219 159
СП-400-8,5/10,5 СП-400-8,5/10,5-01**-ц 426 О2 400 8500 2000 5000 219 168
СП-400-8,5/11 СП-400-8,5/11,0-01**-ц 451 О2 400 8500 2500 5000 219 168
СП-400-9/11 СП-400-9,0/11,0-01**-ц 462 О2 400 9000 2000 4000 219 168
СП-600-11/13,5 СП-600-11,0/13,5-01**-лк 892 О3 600 11000 2500 5000 325 219
СП-700-8,5/10,5 СП-700-8,5/10,5-01**-ц 567 О3 700 8500 2000 3500 273 219
СП-700-8,5/11 СП-700-8,5/11,0-01**-ц 595 О3 700 8500 2500 3500 273 219
СП-700-9/11 СП-700-9,0/11,0-01**-ц 590 О3 700 9000 2000 4000 273 219
СП-800-9/11 СП-800-9,0/11,0-01**-ц 752 О3 800 9000 2000 3500 325 219

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опоры СП – это прямостоечные осветительные трубчатые конструкции, обладающие возможностью воздушной проводки через них узлов силовых кабелей весом до 1,5 тонн. Они применяются для обслуживания больших территорий, крупных транспортных магистралей, освещения масштабных площадок и т.д. Так как опоры имеют возможность подводки подземного кабеля через специальное окно внизу, они используются для оборудования сетей городского электротранспорта. Осветительные приборы на таких конструкциях крепятся при помощи консольных кронштейнов. Протяжка силовых кабелей через них осуществляется посредством использования хомутов.

Конструкция опор СП

Конструкция опор состоит из сварных стальных трубчатых стволов, выполненных из листовой стали. Она имеет защитное покрытие, созданное путем горячего цинкования, что обеспечивает надежность опоры и ее устойчивость к коррозии, а также к вредному воздействию внешних факторов.

Опора СП устанавливается в предварительно вырытый котлован и заливается у основания бетоном. Габариты котлована и тип бетона зависят от условий эксплуатации и массы всей конструкции и отдельно прописываются в технической документации проекта производства работ.

НАЗНАЧЕНИЕ

Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки. Опоры данной серии предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установкой рекламных и иных конструкций.

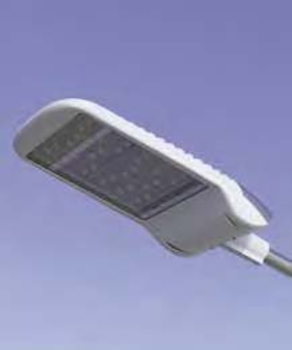

Светильник GALAD Волна LED
  • Мощность – 100–200 Вт. Источник света: светодиоды;
  • Корпус изготовлен из алюминия методом литья под давлением.
  • Степень защиты светильника – IP65.
  • Универсальный узел крепления позволяет установить светильник торшерным или консольным способом.
  • Корпус светильника спроектирован так, чтобы препятствовать образованию сосулек в холодное время года.
  • Специальный радиатор обеспечивает качественный теплоотвод от светодиодной платы, что гарантирует долгую и стабильную работу ОП.

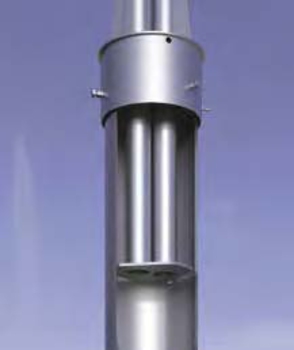

Кронштейн «Стандарт» (серия 1)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном).
  • За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

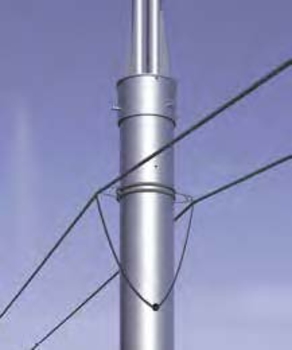

Подвес кабелей СИП
  • Опора предназначена для подвеса кабелей СИП (арматуру для крепления кабеля необходимо заказывать отдельно).
  • В опоре предусмотрено специальное отверстие для воздушного подвода питания.
  • В опоре предусмотрено отверстие под болт М10 для осуществления заземления.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе).

Установка опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню в проектное положение их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью
расчета.

Установка оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Ревизионное окно имеет специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.
  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.
