Мачты связи: виды и особенности

Главная > Учебник светотехники > Опоры и мачты освещения > Мачты связи: виды и особенности

Существуют десятки видов мачтовых конструкций, которые различаются по конфигурации, высоте и множеству других характеристик.

Беспроводные телекоммуникационные технологии - одно из наиболее перспективных и быстро развивающихся направлений в области связи. Человек XXI века не представляет своей жизни без мобильного телефона или интернета. Ему нужна самая быстрая и качественная связь, которую обеспечивает все более совершенное оборудование: ретрансляторы Wi-Fi сигнала, сотовой связи, цифрового телевидения. С помощью специальных мачт антенны, радиопередатчики и другие устройства поднимаются на значительную высоту, что позволяет получить устойчивый сигнал на максимальной площади покрытия.

Конструкция

Мачты связи предназначены именно для размещения специальной приемопередающей аппаратуры, общий вес которой может достигать 800 кг. Ствол мачты состоит из отдельных секций длиной до 11 ,5 м. Модульная конструкция облегчает транспортировку заготовок до места монтажа и эксплуатации.

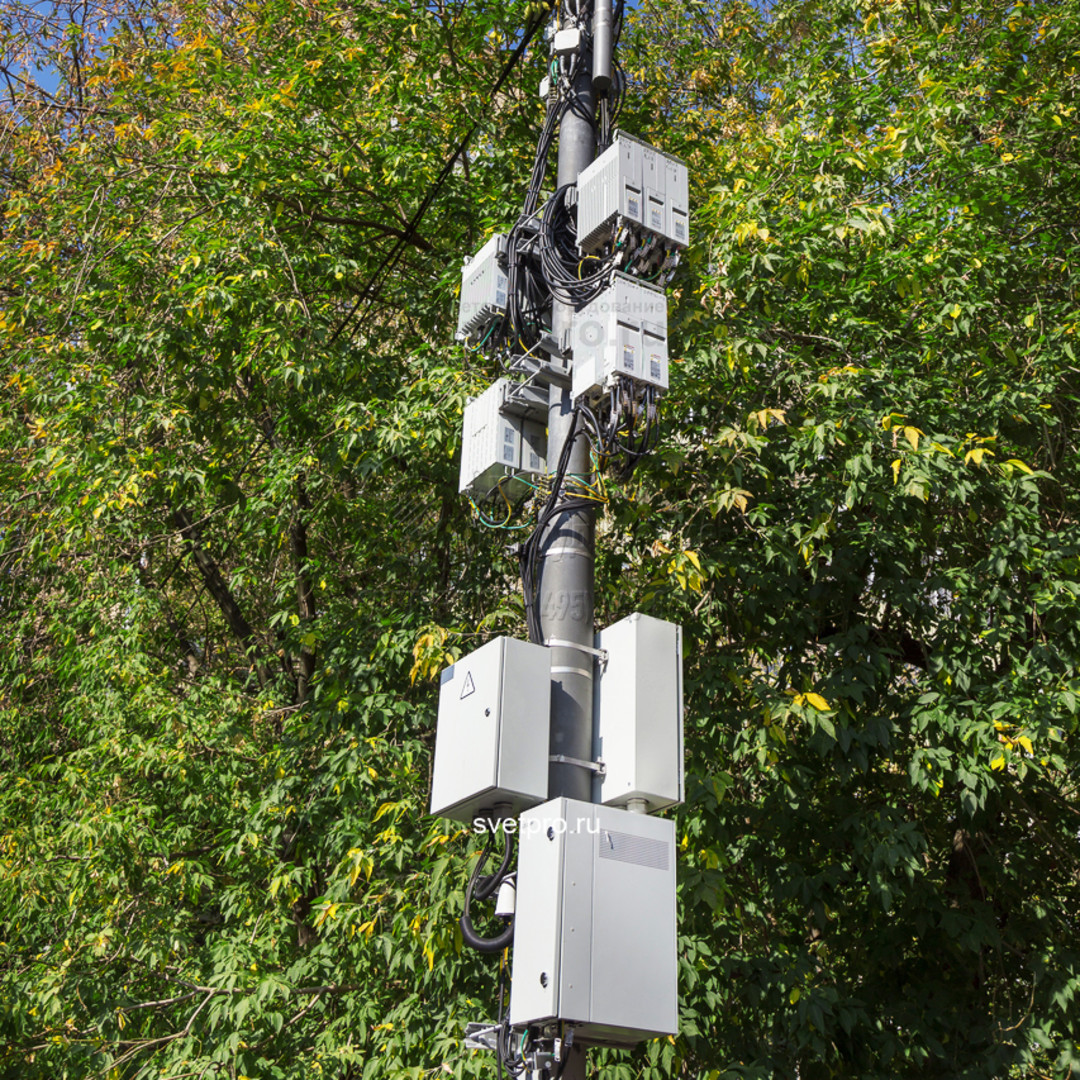

На верхней секции располагаются трубостойки для антенн длиной 2-3 м, а также молниеотвод для защиты от ударов молнии. Мачта связи может оборудоваться лестницей с ограждением и площадками обслуживания, которые также выполняются в разборном виде, а затем соединяются болтами в соответствии с ГОСТ 7798-70. Кабели антенн прокладывают с внешней стороны мачты по кронштейнам, расположенным на расстоянии 1 м друг от друга.

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Разнообразие видов

Существуют десятки видов мачтовых конструкций, которые различаются по конфигурации, высоте и множеству других характеристик. Выбор того или иного варианта зависит от многих условий, которые необходимо учитывать на этапе проектирования. В любом случае конструкция должна быть максимально устойчивой и надежной. Например, к мачтам связи предъявляется жесткое требование по отклонению от вертикальной оси под действием ветрового давления: не более 1/100 высоты. Превышение этого показателя приводит к тому, что вышки начинают «терять» друг друга и сигнал становится неустойчивым.

Мачта-столб

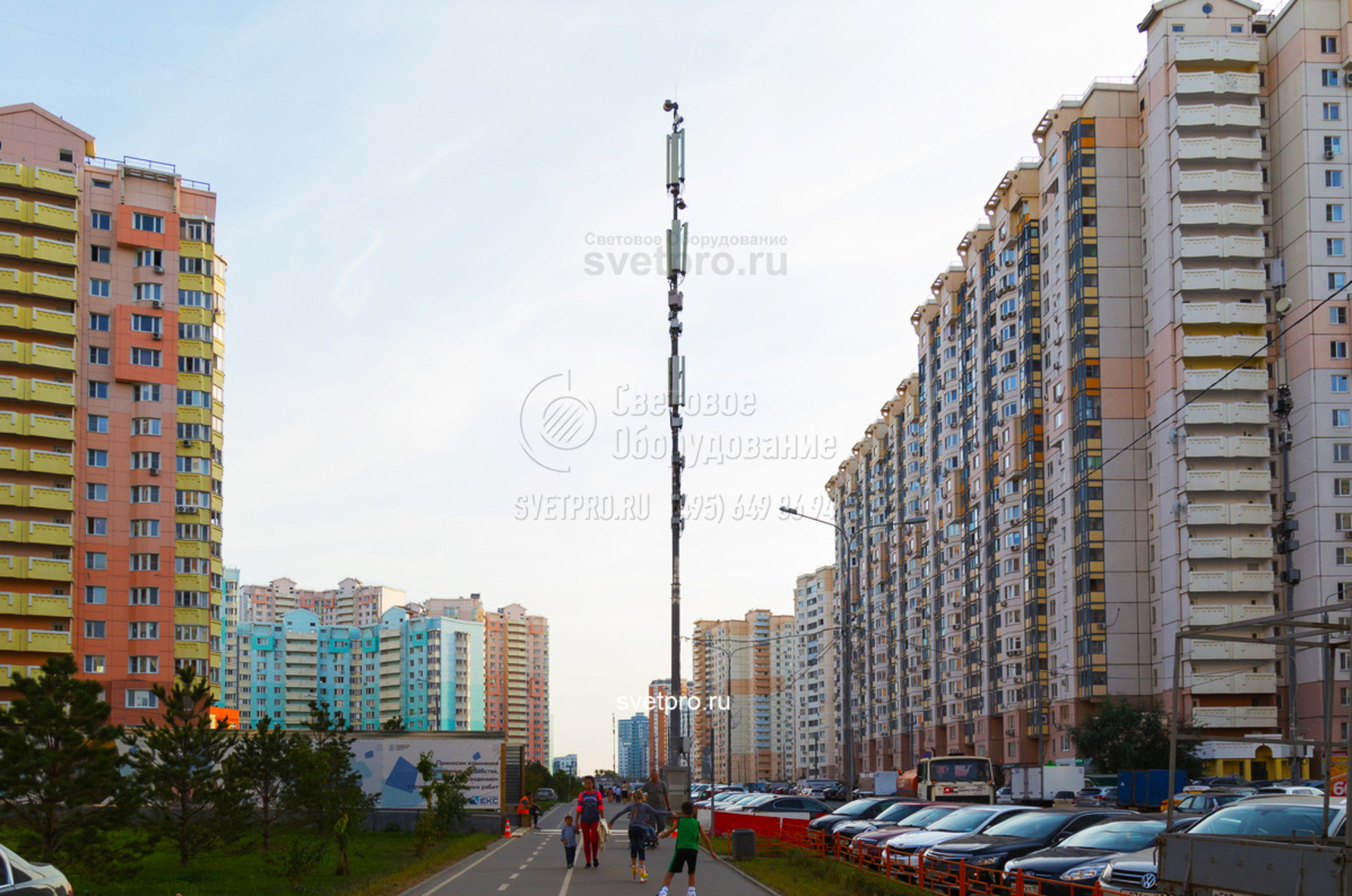

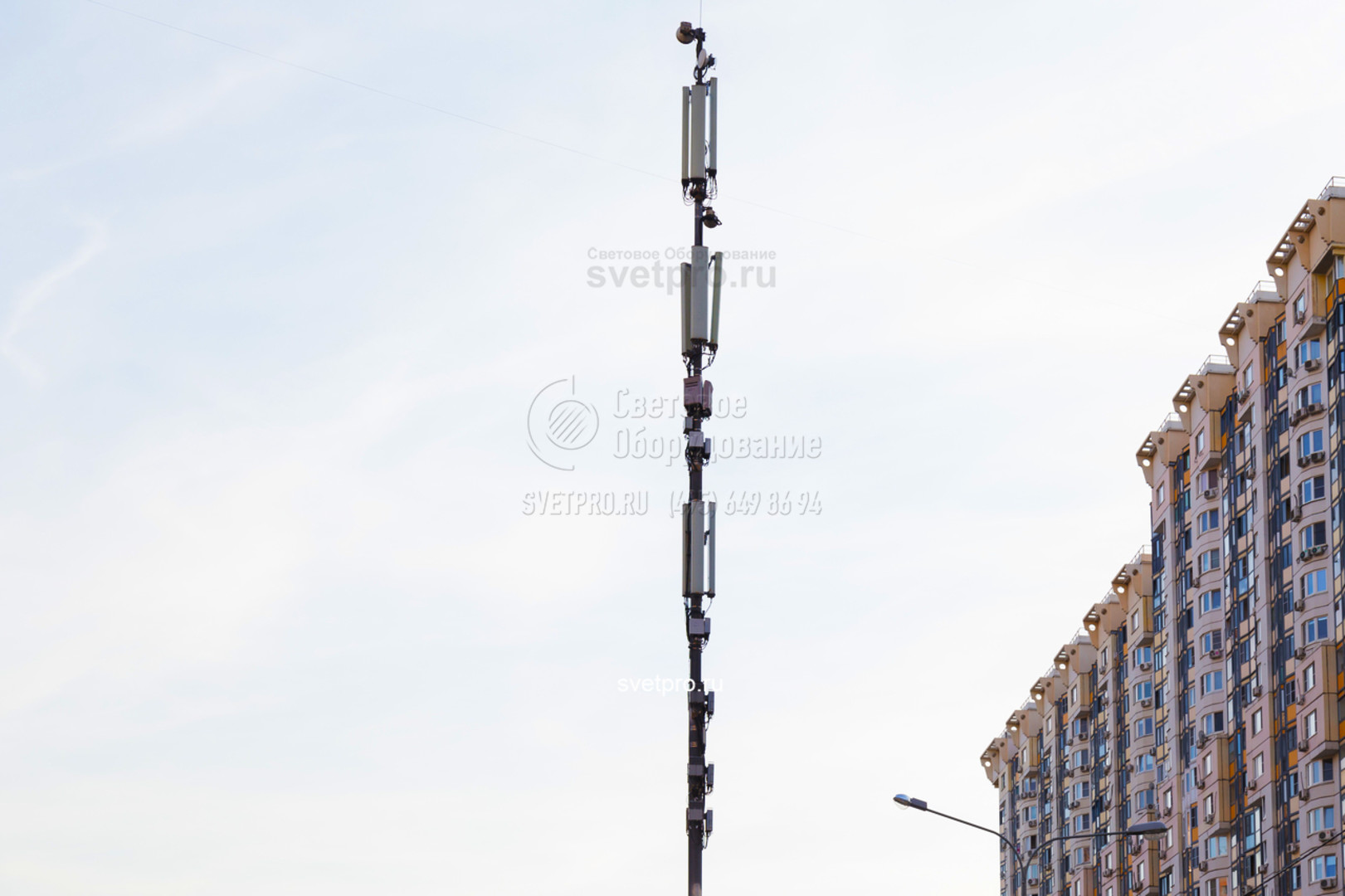

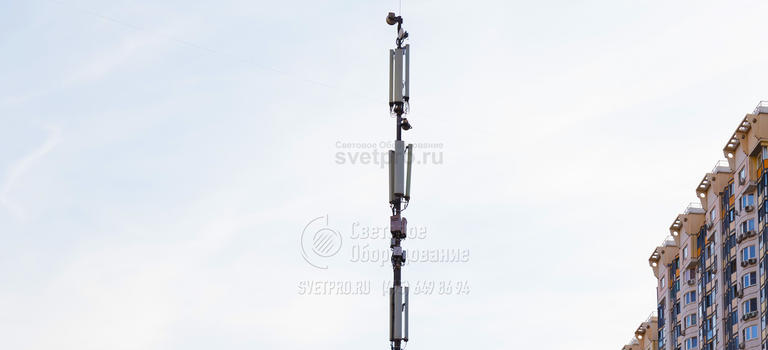

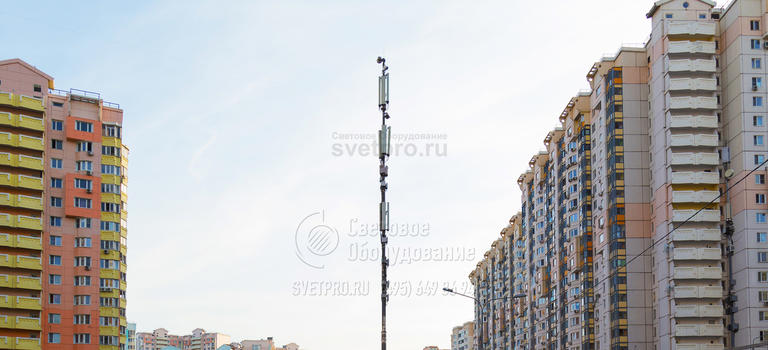

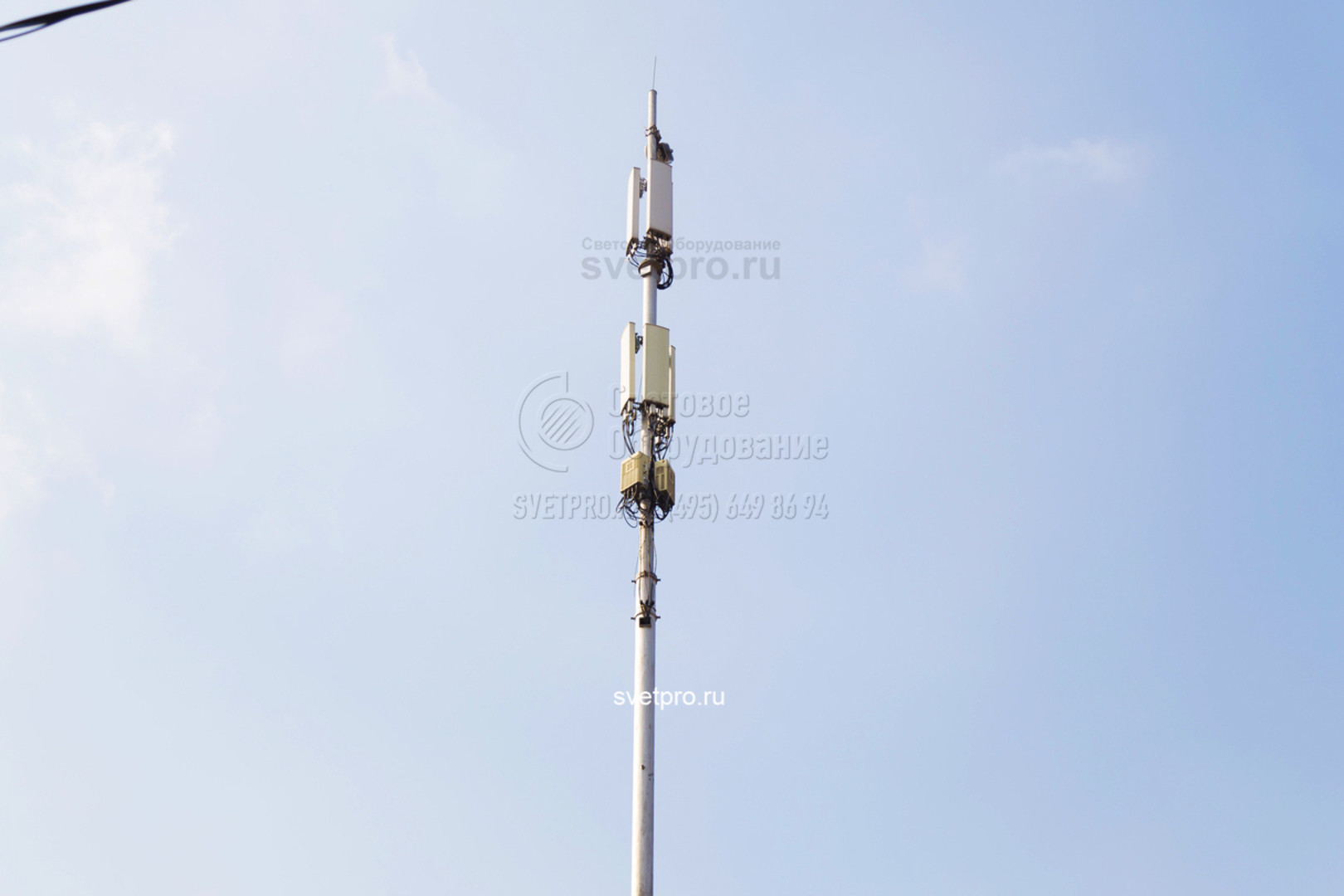

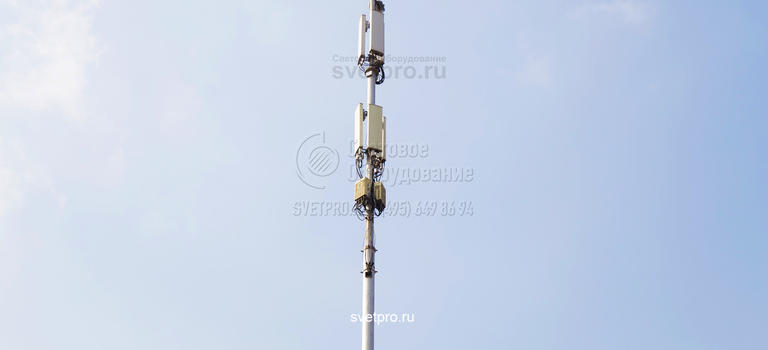

Прежде всего, мачты связи можно разделить на две группы: металлические фермы или столбы. Мачты в виде столба, как правило, делают на базе металлических граненых и трубчатых осветительных мачт. Оборудование для радиосвязи размещается либо на вершине самой мачты, либо на мобильной или стационарной короне различной формы. Трубчатая (телескопическая) мачта состоит из нескольких секций, диаметр которых уменьшается к вершине. Граненая мачта благодаря ребрам жесткости имеет повышенную прочность. Модули конструкции соединяются методом «насадки» одной секции на другую, сваркой или болтовым фланцевым креплением.

Мачта-ферма

Фермы получили широкое распространение в строительстве из-за ряда своих преимуществ, прежде всего - экономии материала и облегчения веса конструкции. Ферма в виде трех- или четырехгранной решетчатой призмы состоит из системы балок, которые в совокупности образуют очень прочную конструкцию. Мачта-ферма достигает 90-100 м высоты, выдерживает нагрузку оборудования весом до 500 кг и обеспечивает покрытие значительных территорий (причем с наиболее сложным рельефом!).

Башня или мачта?

Другой принцип деления высотных конструкций - на мачты и башни - зависит от наличия или отсутствия подпорных приспособлений. На каждом ярусе мачты имеются оттяжки, которые поддерживают конструкцию в строго вертикальном положении. Стальные тросы расходятся от мачты в трех или четырех направлениях и закрепляются на земле или крыше здания (в зависимости от места установки) с помощью бетонных блоков.

Если в недавнем прошлом мачты связи проектировались только с системой оттяжек, то сегодня благодаря современным конструктивным решениям эти «костыли» не требуются: башня связи выдерживает высокую ветровую устойчивость и максимальную нагрузку без вспомогательных элементов. Для установки башни требуется меньше места, что немаловажно в условиях плотной городской застройки. Однако установка мачт происходит быстрее и требует меньших вложений. Мачта - более компактное сооружение, грани которого идут параллельно от земли к вершине.

У башни, как у пирамиды, стороны сходятся кверху, а между гранями, как правило, достаточно места для трапа и площадок обслуживания.

На практике используется и совмещенный вариант, когда раскосы укрепляют только в нижней части мачты. Такие сооружения устанавливают на трех- или четырехгранное основание из металлических труб, при этом рама-основание находится прямо на поверхности земли или крыше здания.

Способы монтажа

Существуют различные варианты монтажа мачт и башен связи. Сборка мачты производится либо вертикально, с использованием станка-подъемника, крана или вертолета, либо на земле, в горизонтальном положении, после чего с помощью подъемной техники конструкцию ставят вертикально.

Различны и способы установки. Как и осветительные опоры, мачты связи устанавливают на бетонный фундамент с анкерным или трубным закладным элементом. Другой вариант - установка на так называемый пригруз - крупные бетонные блоки, придающие конструкции устойчивость.

В любом случае руководством при сборке служит «Инструкция по монтажу», которая в обязательном порядке имеется в рабочем комплекте каждой мачты.

Расчет конструкции

Если технологии изготовления мачт стандартны, унифицированы, то рабочие характеристики конструкции всегда рассчитываются индивидуально. Выбор сооружения зависит не только от пожеланий заказчика, но и многих внешних обстоятельств: особенностей рельефа, типа грунта, ветрового давления и пр. Мачты устанавливают до V ветрового района; площадь максимальной парусности в верхней части не должна превышать 5 м². Параметры мачты прежде всего зависят от высоты, на которую необходимо поднять оборудование, а также его веса и количества. При этом рассчитывается не только рабочая, но и максимальная нагрузка - с расчетом на перспективу, когда, возможно, потребуется установить еще больше антенн и другой техники. Мачты связи активно эксплуатируются уже несколько десятилетий. Однако разработка новых - еще более совершенных - видов мачтовых сооружений продолжается.
