ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной

Главная > Бренды > Опоры: AMIRA > ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Область применения:

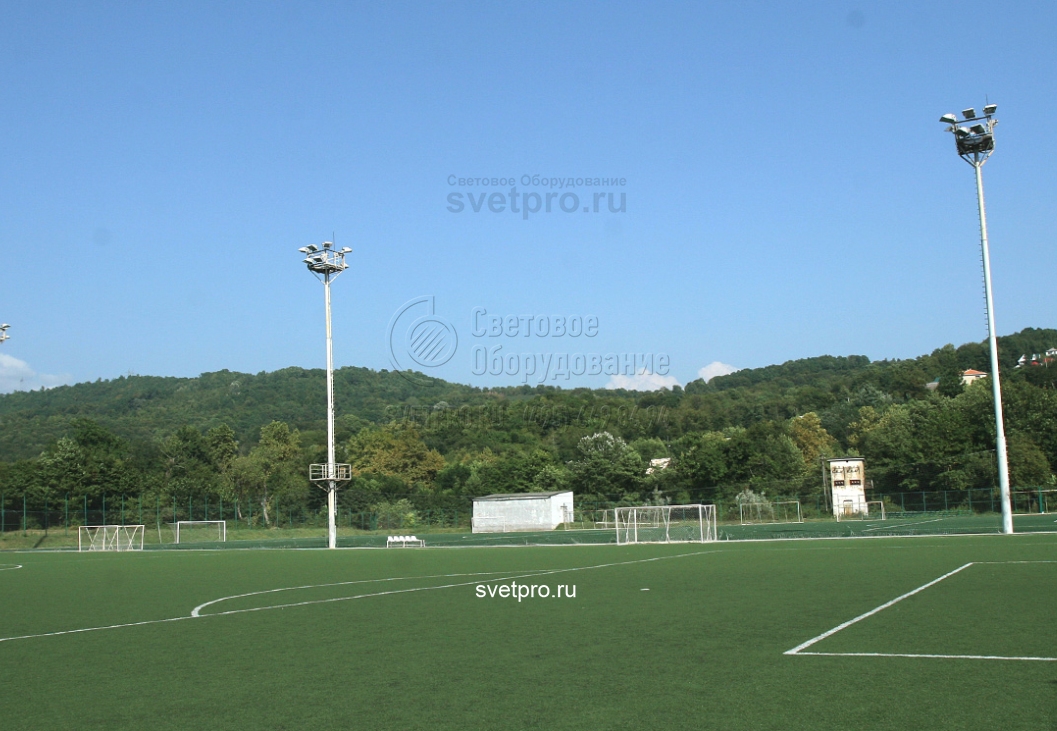

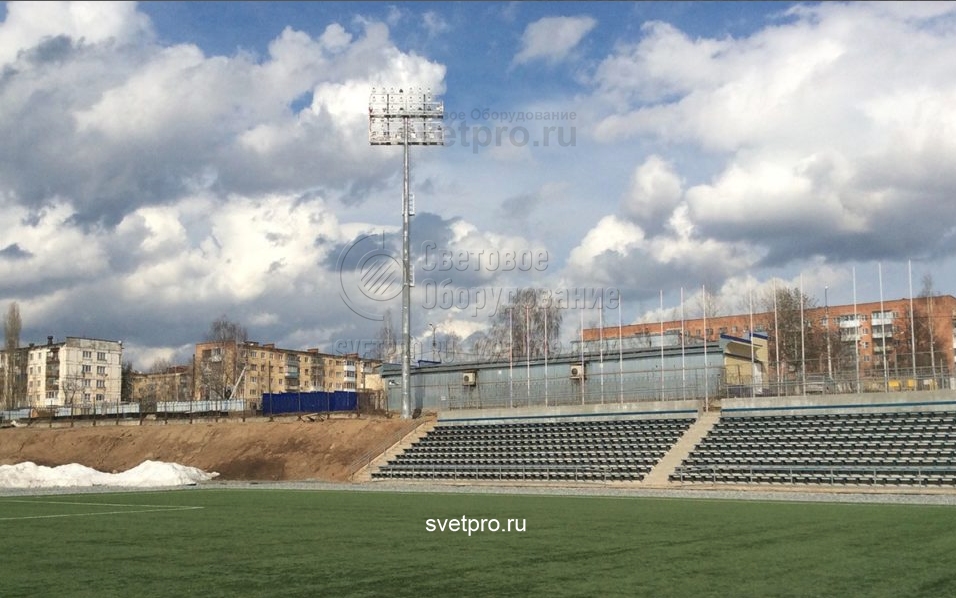

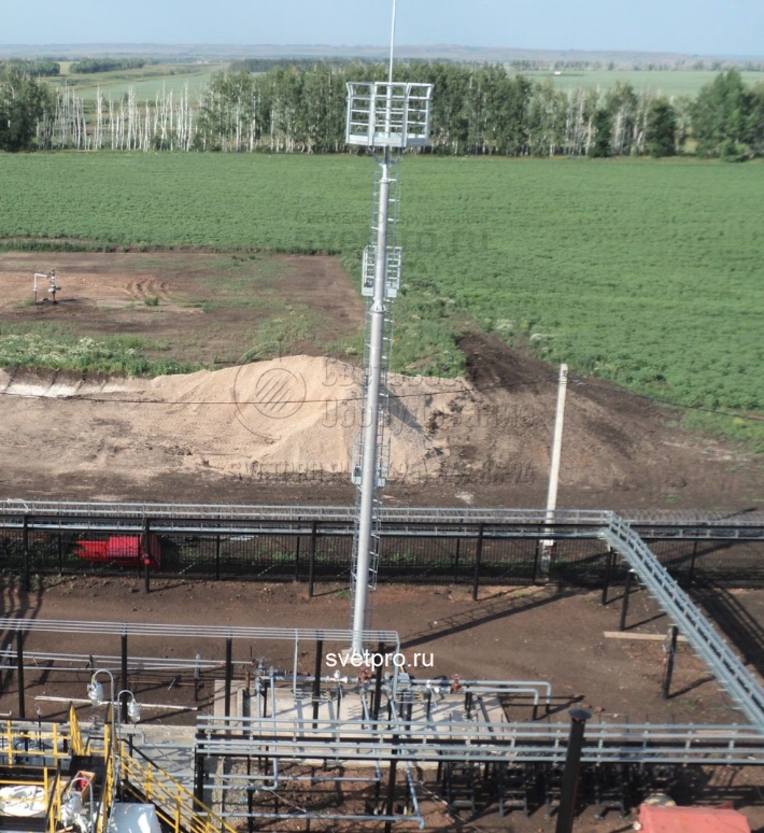

  • Освещение спортивных сооружений, больших открытых пространств, аэропортов и морских портов, промышленных территорий.
Назначение:
  • Мачты прожекторные
Артикул производителя: ВМОНТ-Н(K)-Л
Количество секций: 2-3
Количество световых приборов: 4-17
Установка: На забетонированный фундамент фланцевой частью
Количество крепежный отверстий: 8
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 350-800 мм
Нижний диаметр: 159-530 мм
Вес: 495-2830 кг
Высота: 16-30 м

Производитель «Опоры: AMIRA», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Возможна установка "под ключ"

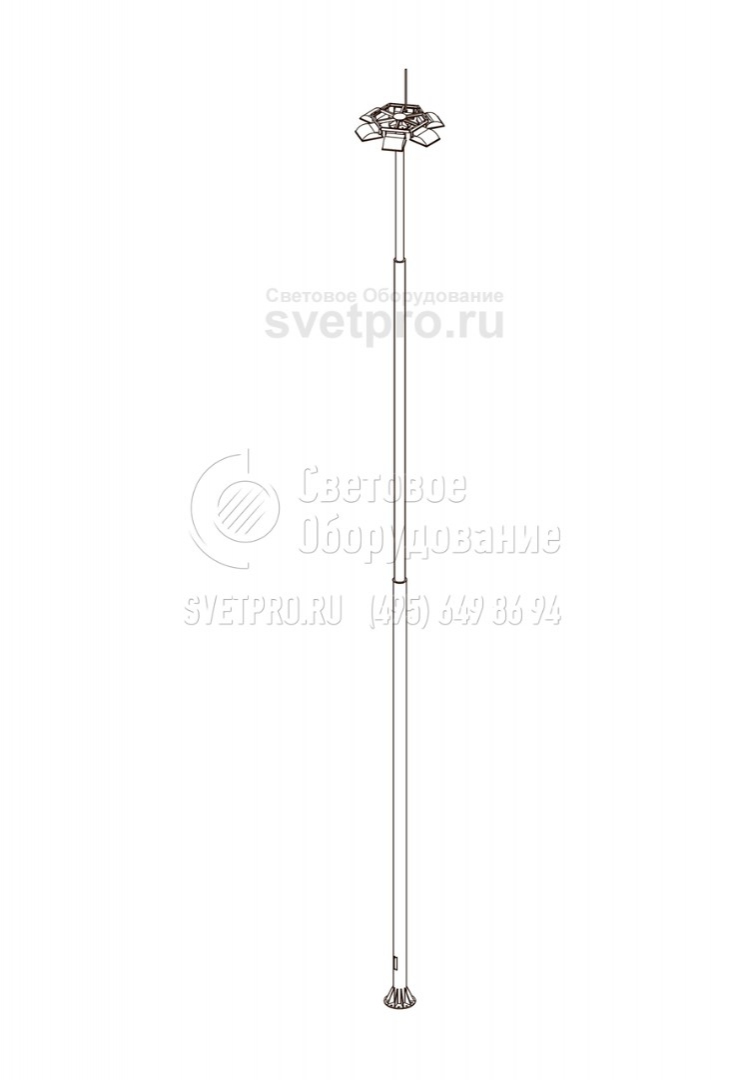

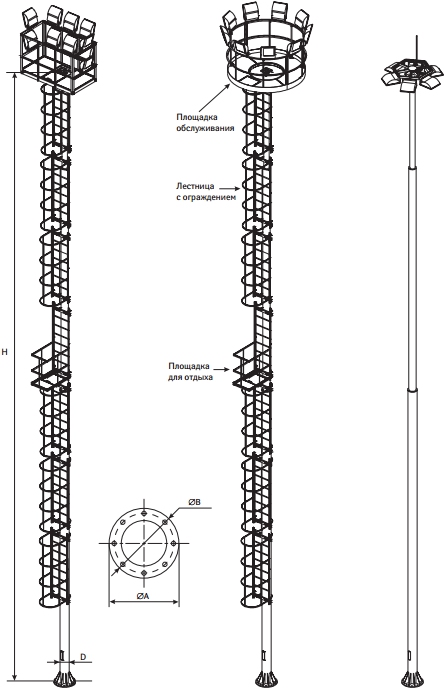

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорВес*
(m, кг)
Высота
(H, м)
Нижний диаметр
(D, мм)
Диаметр опорного фланца
(А, м)
Межцентровое расстояние отверстий
(B, мм)
Количество секций
(K, шт.)
Количество осветительных приборов
(ОП, кг)
ВМОНТ-16 ВМОНТ-16(до 4)-л/о 636 16 273 453 363 2 4
ВМОНТ-16 ВМОНТ-16(до 6)-б/л 495 16 159 350x350 300 2 6
ВМОНТ-18 ВМОНТ-18(до 6)-л/о 1100 18 273 428 363 2 6
ВМОНТ-18 ВМОНТ-18(до 10)-б/л 1040 18 273 428 363 2 10
ВМОНТ-20 ВМОНТ-20(до 11)-л/о 1400 20 426 600 525 2 11
ВМОНТ-20 ВМОНТ-20(до 6)-б/л 850 20 273 428 363 2 6
ВМОНТ-25 ВМОНТ-25(до 8/16)-л/о 1590 30 377 700 600 3 16
ВМОНТ-30 ВМОНТ-30(до 17)-л/о 2830 25 530 800 700 3 17

* Указан максимально возможный вес только ствола опоры, без навесного оборудования.

ОПИСАНИЕ

Освещение больших открытых пространств, на территорию которых доступ ограничен, к примеру, воздушные и морские порты, спортивные сооружения, промышленные предприятия, предполагает использование оборудования, обслуживание которого не требует привлечения специальных транспортных средств. К тому же, при соблюдении нормативной освещенности, количество опор, на которых будут расположены осветительные приборы, будет минимальным. Данным требованиям максимально удовлетворяют высокомачтовые трубчатые опоры со стационарной короной – ВМОНТ.

На короне опоры располагается до 18 осветительных приборов. Высота опоры от 16 до 30 метров (16, 20, 25, 30). Опора состоит из двух, трех трубчатых секций. Вес опоры, диаметр основания, диаметр опорного фланца увеличиваются с увеличением высоты опоры. Обслуживание светильников, установленных на короне, производится с лестниц, входящих в комплект опоры. Лестницы могут быть с ограждением и без него. Кроме лестниц, предусмотрены площадки для отдыха и обслуживания. Возможен вариант поставки опор ВМОНТ без лестниц.
Коррозионная стойкость опор, обеспечиваемая горячим цинкованием, составляет более 25 лет. Поверхность опоры может быть еще и обработана лакокрасочным составом. Благодаря оцинковке и окрашиванию опоры не только долговечны, но и имеют эстетичный вид.
Высокомачтовые трубчатые опоры устанавливаются на забетонированный фундамент фланцевой частью, диаметр которой, более чем в 1,5 раза, больше диаметра нижнего основания опоры.

ОСОБЕННОСТИ

Высокомачтовая опора трубчатая со стационарной короной (ВМОНТ) является сложным техническим изделием. Опоры ВМОНТ имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа. Для каждого объекта конструкция опоры рассчитывается индивидуально.

УСТРОЙСТВО

Опоры изготавливаются из листовой стали методом гибки с одним или двумя продольными сварными швами. Опора состоит из двух и более секций, с верхним фланцем на котором устанавливается площадка для установки приборов освещения.
Опоры изготавливаются следующих типов:
- с лестницей – снабжены лестницей с ограждением и прожекторной площадкой;
- без лестницы – не снабжены лестницей с ограждением и обслуживаются с помощью автогидроподъемника;
- с лестницей без ограждения со страховочным тросом.
Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
По индивидуальному заказу опоры ВМОН изготавливаются различных высот.

ПОКРЫТИЕ

Горячее цинкование, по желанию заказчика возможно лакокрасочное покрытие.

ПРЕИМУЩЕСТВА

Возможность размещения большого количества осветительного оборудования.
Длительный срок службы.

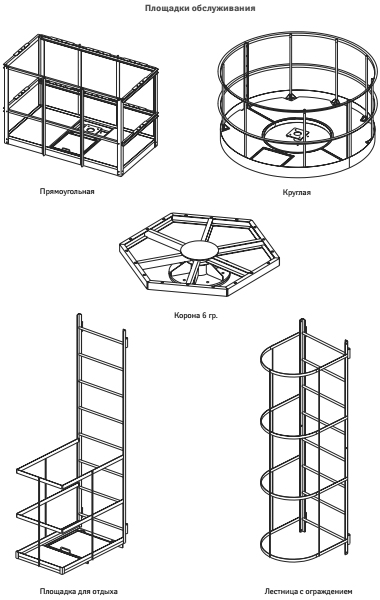

Удобство эксплуатации (опоры снабжены трапами для подъема, площадками отдыха и обслуживания).
Возможно изготовление по индивидуальному заказу любых типоразме-ров.
Для обслуживания приборов освещения не требуется спецтехника.
Большой выбор площадок для установки приборов освещения.
Удобный доступ и регулировка приборов освещения.
Безопасность обслуживания.
Возможность установки на площадках дополнительного оборудования.

ФУНДАМЕНТ

Фундамент состоит из закладного металлического элемента и бетона. Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.

ТЕХНИЧЕСКИЕ ДЕТАЛИ

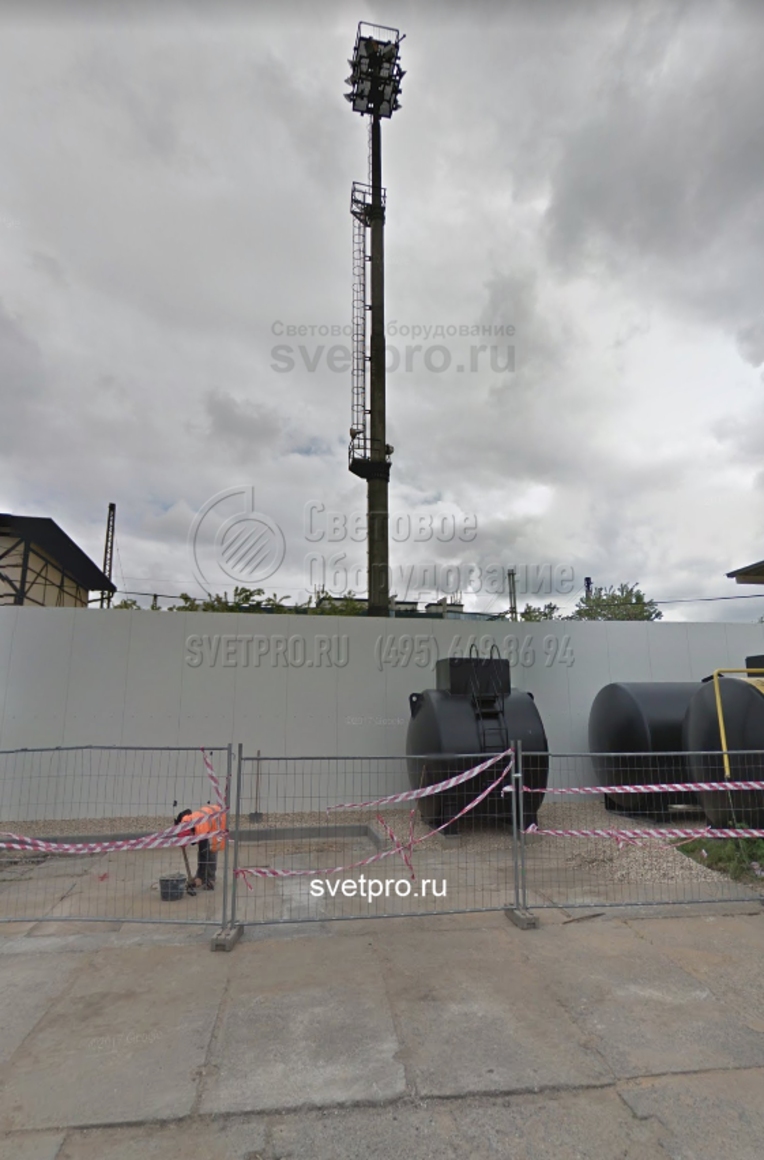

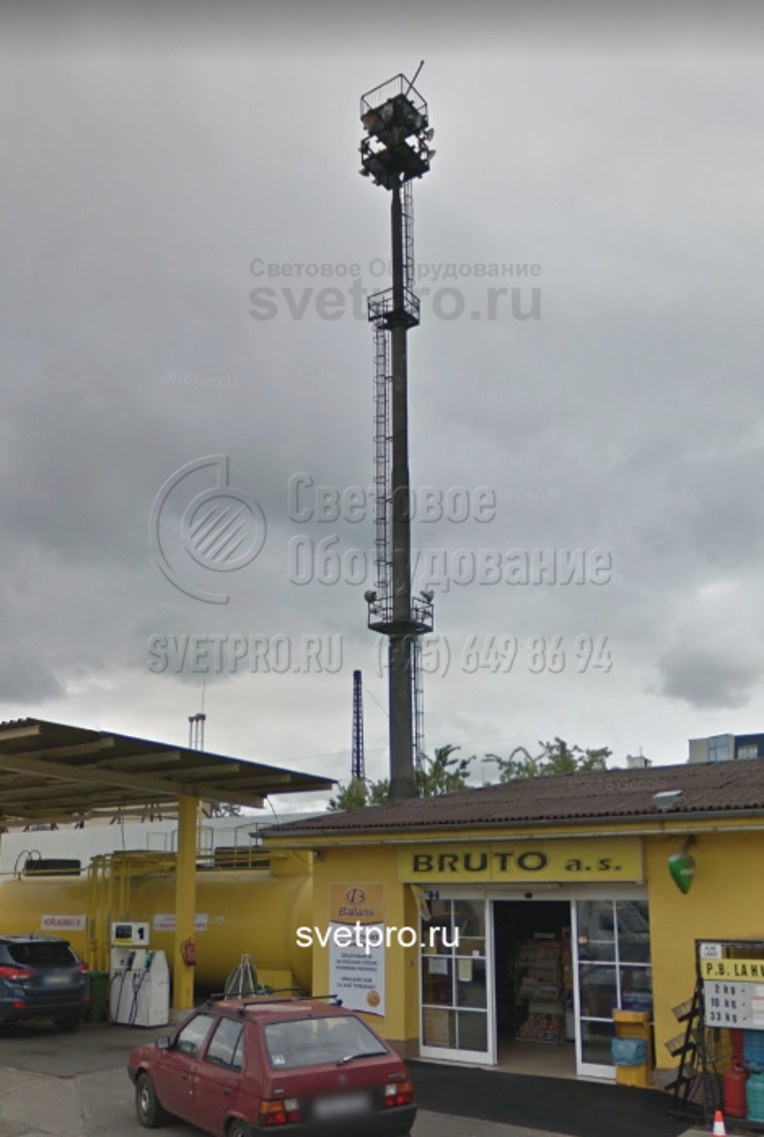

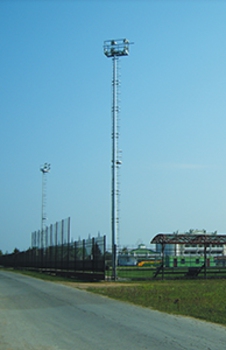

фото с объектов

Фотогалерея

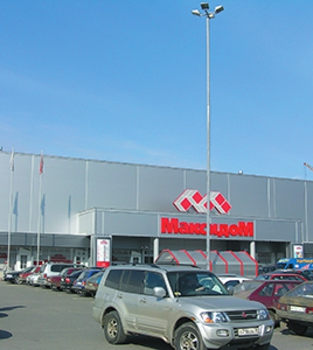

Автостоянки на объектах
