Опоры граненые конические ОГК: конструкция, особенности выбора и установки

Главная > Учебник светотехники > Опоры и мачты освещения > Опоры граненые конические ОГК: конструкция, особенности выбора и установки

Конические опоры необходимо выбирать с учетом климатических особенностей и ветровых нагрузок в районе их использования.

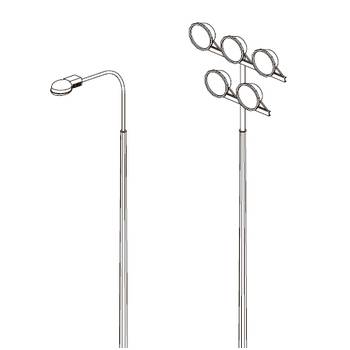

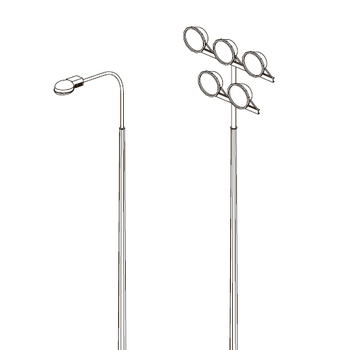

Опоры граненые конические ОГК

Опоры граненые конические ОГК используют для организации освещения магистралей, дорог, территорий предприятий, жилых районов, парковок, АЗС, детских садов, школ, мостов, парков и прочих объектов.

Описание ОГК

У ОГК нет понятия изгибающих нагрузок, есть рекомендации по общему весу кронштейнов и световых приборов, не превышающих 50 кг.

Опоры граненые конические используются для высотного размещения осветительных приборов с помощью кронштейнов с количеством посадочных мест (рожков) от 1 до 4. Они не относятся к классу силовых и не предназначены для верхнего подвода самонесущего изолированного кабеля (СИП). В последнем случае необходимо использовать опоры граненые силовые ОГС. Они способны выдерживать изгибающие нагрузки от 400 до 3 000 кг.

Конструкция ОГК

Граненые конические опоры освещения изготавливаются из листовой стали толщиной 3–4 мм методом гибки. В их конструкции имеется один продольный сварной шов по всей длине. Полый ствол опоры используется для прокладки питающего кабеля к светильникам. Его подвод к ОГК производится из-под земли.

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Высота опор варьируется в пределах 3–16 м. Максимальный вылет кронштейнов для светильников составляет 1,5 м. Диаметр основания и вершины опор определяется расчетным путем, исходя из требований к устойчивости ОГК. Помимо этого, они могут иметь различные размеры ревизионных лючков и фланцев.

Антикоррозионная защита металлических опор ОГК обеспечивается методом горячего цинкования по ГОСТ 9.307-89. По желанию заказчика на них дополнительно может быть нанесено лакокрасочное покрытие или выполнена окраска в любой цвет порошковым способом.

Особенности установки ОГК

По способу установки опоры наружного освещения ОГК делятся на два типа: прямостоечные (вкапываемые) и фланцевые. Прямостоечные устанавливаются в заранее подготовленные котлованы и бетонируются. В их конструкции изначально имеются неотделимые подземная и надземная части.

Фланцевые опоры комплектуются подпятником (фланцем) у основания. Он приваривается к телу опоры ОГК и имеет 4 отверстия для крепления к закладной детали фундамента (ЗДФ) при помощи болтов. Фактически такие опоры состоят из двух частей. При этом ЗДФ заглубляется и бетонируется в грунте заблаговременно.

Фланцевые опоры на 5–10 % дороже прямостоечных, но при практическом использовании характеризуются рядом преимуществ перед ними:

  1. Они имеют меньшую длину, поэтому их проще и дешевле транспортировать.
  2. Благодаря фланцевому соединению возможна регулировка вертикального положения опор с помощью крепежных болтов и гаек.
  3. При повреждении верхней части опор (например, в результате ДТП) их можно заменить, используя прежние ЗДФ. С прямостоечными ОГК такое невозможно. Их придется менять целиком, что увеличивает стоимость работ.



Преимущества опор металлических ОГК

ОГК обладают следующими достоинствами:

  • характерная восьмигранная форма сечения опор, благодаря наличию ребер жесткости, позволяет повысить их устойчивость и прочность и одновременно снизить вес;
  • цинковое покрытие обеспечивает высокую антикоррозионную стойкость и увеличивает срок службы опор 30 лет и более;
  • фланцевые ОГК отличаются удобством в монтаже и обслуживании;
  • возможно изготовление опор с индивидуальными параметрами.

Особенности выбора ОГК

Конические опоры необходимо выбирать с учетом климатических особенностей и ветровых нагрузок в районе их использования. Так, для эксплуатации в условиях севера ОГК изготавливаются из легированной стали марки 09Г2С. Она отличается не только коррозионной стойкостью, но и высокими показателями ударной вязкости при низких температурах.

Не менее важен учет ветровых нагрузок. При их высоком значении требуется увеличение толщины стенок конических опор, их диаметра и размера подпятника, а также использование усиленного фланцевого соединения.

Также важно учитывать, что цинковое покрытие при эксплуатации на открытом воздухе мутнеет, это влияет на его внешний вид. Опоры ОГК более дорогого ценового сегмента задают стиль улиц города, более бюджетные варианты просто выполняют функцию размещения осветительного прибора на заданной высоте. Чем дороже опора, тем более эстетично она будет выглядеть. Например, при дополнительных затратах можно сделать шов на опоре незаметным.

Для поиска оптимального решения проконсультируйтесь с нашими специалистами.
