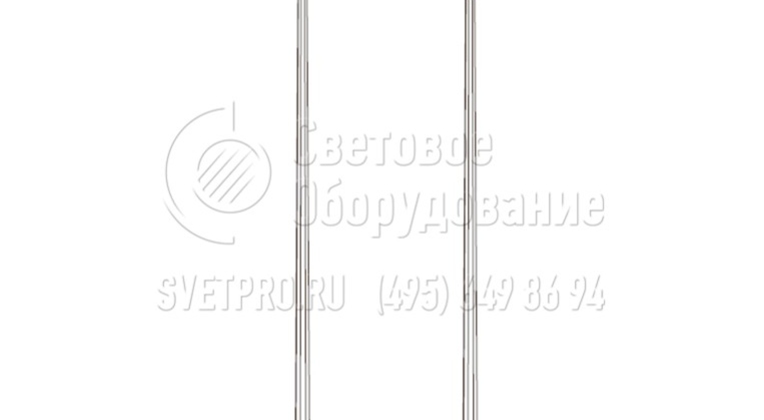

ОГК Опоры граненые конические
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-Н (И) |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 250-500 мм |
| Нижний диаметр: | 132-300 мм |
| Верхний диаметр: | 60-90 мм |
| Вес: | 26-350 кг |
| Высота: | 3-16 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
5 450 до 73 360
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

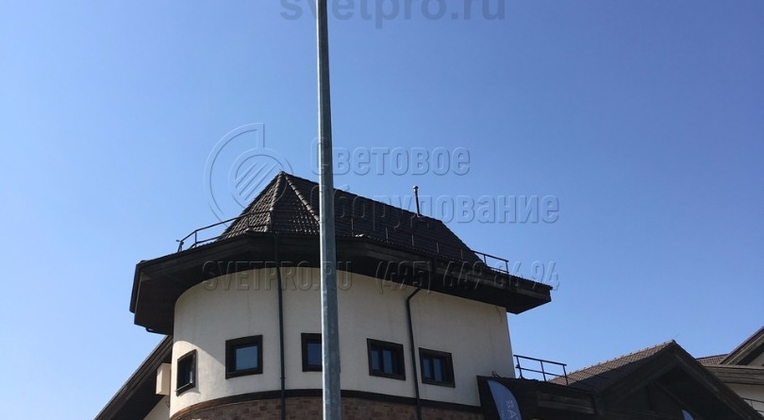

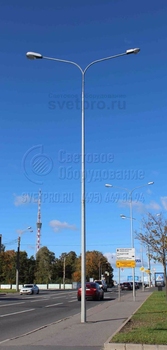

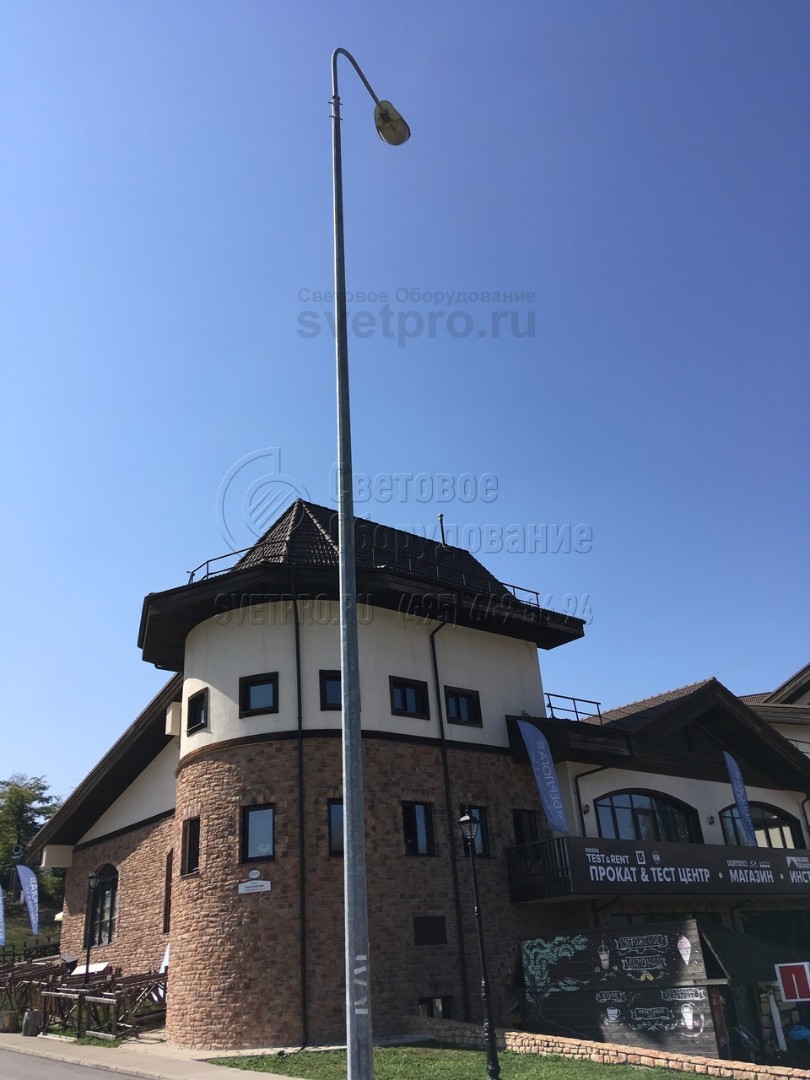

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГК/ОГКп | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГК-3 | 5 869 ₽ | 28 | 3 | 60 | 142 | 250 | 160 |
| ОГК-3 | 7 546 ₽ | 36 | 3 | 60 | 142 | 250 | 160 |
| ОГК-3 | 5 450 ₽ | 26 | 3 | 60 | 132 | 250 | 160 |
| ОГК-4 | 7 755 ₽ | 37 | 4 | 60 | 156 | 250 | 160 |
| ОГК-4 | 10 061 ₽ | 48 | 4 | 60 | 156 | 250 | 160 |
| ОГК-4 | 12 157 ₽ | 58 | 4 | 60 | 156 | 250 | 160 |
| ОГК-4 | 6 917 ₽ | 33 | 4 | 60 | 136 | 250 | 160 |
| ОГК-4 | 5 869 ₽ | 28 | 4 | 58 | 100 | 150 | 110 |
| ОГК-5 | 12 157 ₽ | 58 | 5 | 60 | 156 | 250 | 160 |
| ОГК-5 | 8 594 ₽ | 41 | 5 | 60 | 136 | 250 | 160 |
| ОГК-5 | 7 546 ₽ | 36 | 5 | 58 | 100 | 150 | 110 |
| ОГК-6 | 14 672 ₽ | 70 | 6 | 60 | 156 | 250 | 160 |
| ОГК-6 | 10 270 ₽ | 49 | 6 | 60 | 136 | 250 | 160 |
| ОГК-6 | 11 109 ₽ | 53 | 6 | 60 | 136 | 250 | 160 |
| ОГК-6 | 7 546 ₽ | 36 | 6 | 58 | 100 | 150 | 110 |
| ОГК-7 | 12 157 ₽ | 58 | 7 | 58 | 135 | 250 | 160 |
| ОГК-7 | 19 074 ₽ | 91 | 7 | 75 | 150 | 300 | 200 |
| ОГК-7 | 12 995 ₽ | 62 | 7 | 58 | 135 | 300 | 200 |
| ОГК-8 | 18 654 ₽ | 89 | 8 | 75 | 171 | 400 | 300 |
| ОГК-8 | 23 685 ₽ | 113 | 8 | 75 | 171 | 400 | 300 |
| ОГК-8 | 18 445 ₽ | 88 | 8 | 68 | 166 | 400 | 300 |
| ОГК-8 | 28 506 ₽ | 136 | 8 | 100 | 210 | 400 | 300 |
| ОГК-8 | 13 624 ₽ | 65 | 8 | 58 | 135 | 250 | 160 |
| ОГК-9 | 28 506 ₽ | 136 | 9 | 75 | 190 | 400 | 300 |
| ОГК-9 | 20 331 ₽ | 97 | 9 | 68 | 166 | 400 | 300 |
| ОГК-9 | 15 301 ₽ | 73 | 9 | 58 | 135 | 250 | 160 |
| ОГК-10 | 30 602 ₽ | 146 | 10 | 75 | 190 | 400 | 300 |
| ОГК-10 | 27 458 ₽ | 131 | 10 | 68 | 166 | 400 | 300 |
| ОГК-10 | 36 051 ₽ | 172 | 10 | 100 | 210 | 400 | 300 |
| ОГК-10 | 33 536 ₽ | 160 | 10 | 68 | 166 | 400 | 300 |
| ОГК-10 | 21 589 ₽ | 103 | 10 | 58 | 135 | 250 | 160 |
| ОГК-11 | 44 226 ₽ | 211 | 11 | 90 | 190 | 400 | 300 |
| ОГК-12 | 38 986 ₽ | 186 | 12 | 90 | 200 | 400 | 300 |
| ОГК-12 | 36 890 ₽ | 176 | 12 | 72 | 200 | 400 | 300 |
| ОГК-16 | 73 360 ₽ | 350 | 16 | 90 | 300 | 500 | 400 |
| ОГКп-3 (0,8) | 5 974 ₽ | 28,5 | 3 | 60 | 136 | — | — |
| ОГКп-4 (0,8) | 7 022 ₽ | 33,5 | 4 | 60 | 136 | — | — |
| ОГКп-5 (1) | 9 600 ₽ | 45,8 | 5 | 60 | 136 | — | — |
| ОГКп-6 (1) | 11 738 ₽ | 56 | 6 | 60 | 136 | — | — |
| ОГКп-6 (1) | 14 882 ₽ | 71 | 6 | 60 | 136 | — | — |
| ОГКп-6 (1,5) | 12 178 ₽ | 58,1 | 6 | 60 | 136 | — | — |
| ОГКп-7 (1,5) | 16 139 ₽ | 77 | 7 | 68 | 165 | — | — |
| ОГКп-7 (1,5) | 21 170 ₽ | 101 | 7 | 68 | 165 | — | — |
| ОГКп-8 (1,5) | 23 685 ₽ | 113 | 8 | 68 | 165 | — | — |
| ОГКп-8 (1,5) | 29 344 ₽ | 140 | 8 | 68 | 165 | — | — |
| ОГКп-9 (2,0) | 27 458 ₽ | 131 | 9 | 68 | 165 | — | — |
| ОГКп-9 (2,0) | 34 165 ₽ | 163 | 9 | 68 | 165 | — | — |
| ОГКп-10 (2,0) | 29 973 ₽ | 143 | 10 | 68 | 165 | — | — |
| ОГКп-10 (2,0) | 37 309 ₽ | 178 | 10 | 68 | 165 | — | — |
| ОГКп-10 (2,0) | 44 016 ₽ | 210 | 10 | 68 | 165 | — | — |
| ОГКп-10 (2,0) | 37 728 ₽ | 180 | 10 | 100 | 286 | — | — |
ОПИСАНИЕ
Для изготовления несиловых граненых конических опор (ОГК) используется листовая сталь, которая сгибается для придания необходимой формы и диаметра. Сварной шов располагается продольно. Защита поверхности опоры от коррозии обеспечивается цинковым покрытием. Осветительные приборы монтируются на опоре с помощью кронштейна, который может быть от одно- до четырехрожкового. Сам кронштейн вставляется в вершинку опоры, держится на опорном кольце и стягивается шпильками. Элементы крепления и кронштейн чаще всего также обрабатываются способом горячего цинкования.
Опоры граненые конические применяются при устройстве освещения улиц и дорог, мостов, транспортных развязок, центральных магистралей и второстепенных дорог, а также для освещения площадей, парковых территорий, автомобильных парковок, дворов и т.д.
ОГК отличаются небольшим весом, эстетичностью, длительным сроком службы, который обеспечивается антикоррозионным покрытием. Опоры граненые конические удобно монтировать и обслуживать. Устанавливаются такие опоры, на забетонированный в грунт фундамент, опорной фланцевой частью. Размер фундамента зависит от высоты опоры, которая может быть 3-10, 12, 16 метров, параметров верхнего и нижнего диаметров. Опоры, высотой 12 и 16 метров изготавливаются в стандартном или усиленном вариантах.
По специальному заказу граненые конические опоры могут устанавливаться без фланца, с учетом заглубляющей части (прямостоечная установка), которая для опор высотой 8-10 метров, составляет 2 метра.
УСТРОЙСТВО
Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
Кронштейн (одно-, двух-, трех- и четырехрожковый тибо Т-образный кронштейн ) крепится восемью винтами. Весь крепеж оцинкованный или выполняется из нержавеющей стали.
ПОКРЫТИЕ
Горячее цинкование.
ПРЕИМУЩЕСТВА
- Небольшой вес.
- Эстетичный внешний вид.
- Высокая антикоррозийная стойкость покрытия.
- Длительный срок службы.
- Удобство в монтаже и обслуживании.
- Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.
- Возможность изготовления опор с заглублением ОГК-7 (2,0), ОГК-8 (2,0), ОГК-9 (2,0), ОГК-10 (2,0).
ФУНДАМЕНТ
Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.
Фотогалерея
-

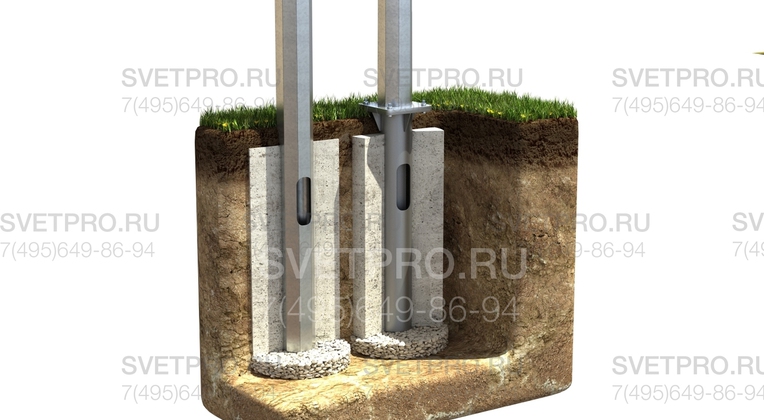

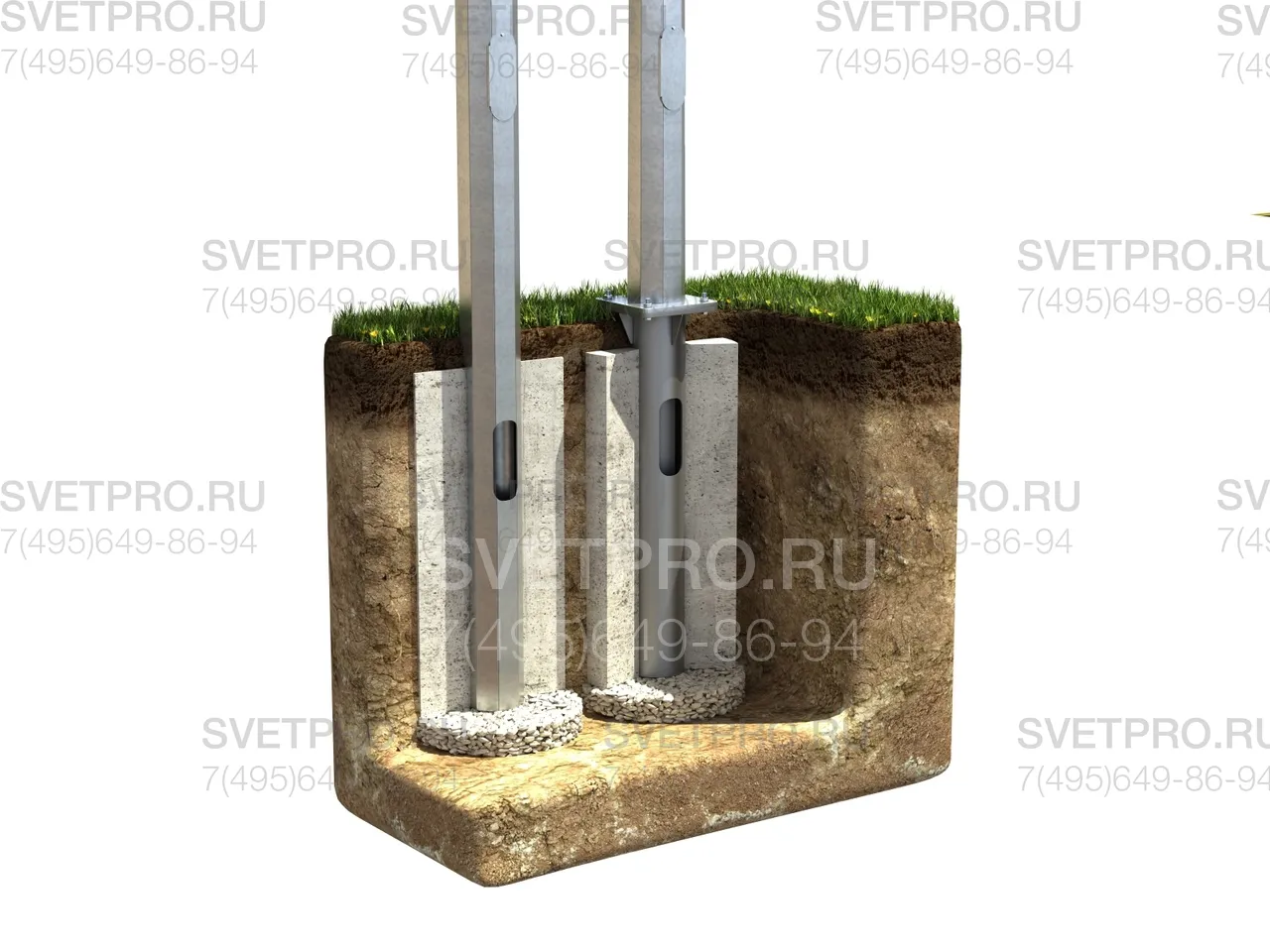

1. На изображении представлены два способа установки опор модификации ОГК. Использование опорного фланца упрощает выравнивание и замену корпуса опоры, а хвостовик ускоряет установку и делает место монтажа на объекте более аккуратным благодаря отсутствию опорной площадки. -
2. Количество светильников на верхушке корпуса может быть разным в зависимости от того, сколько рожков имеет кронштейн. Крепление кронштейна на верхушке производится с помощью хвостовика или обечайки. На изображении представлен второй вариант крепления. -

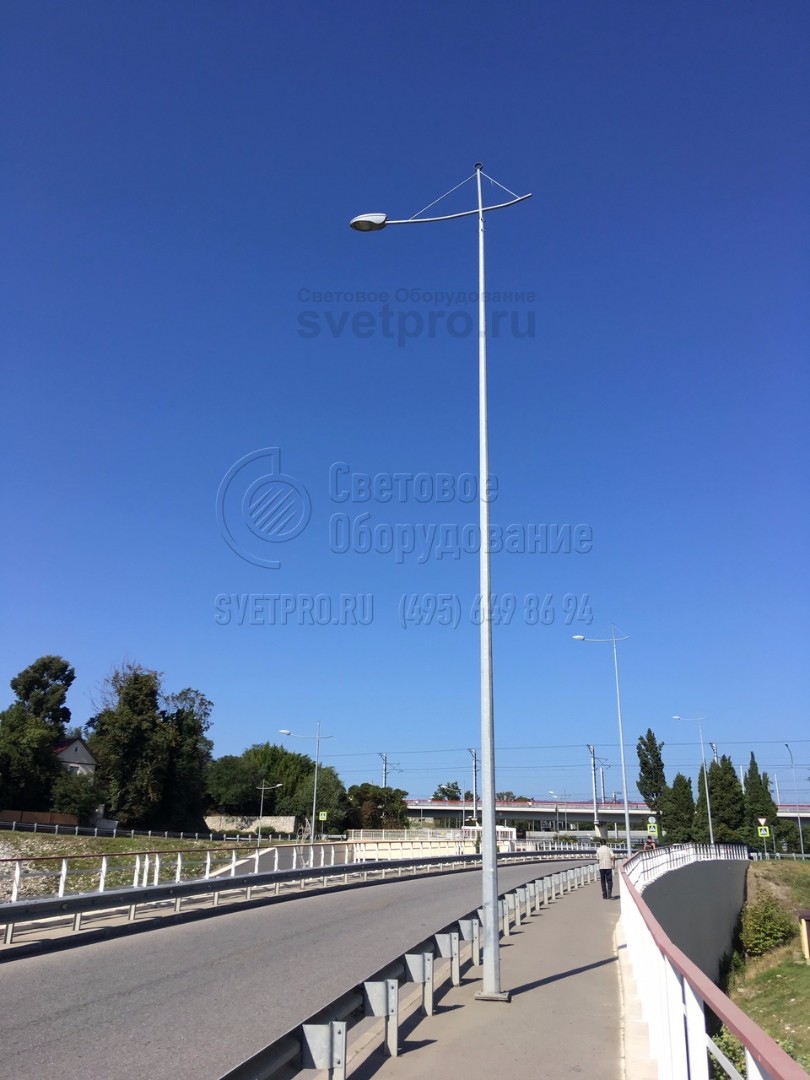

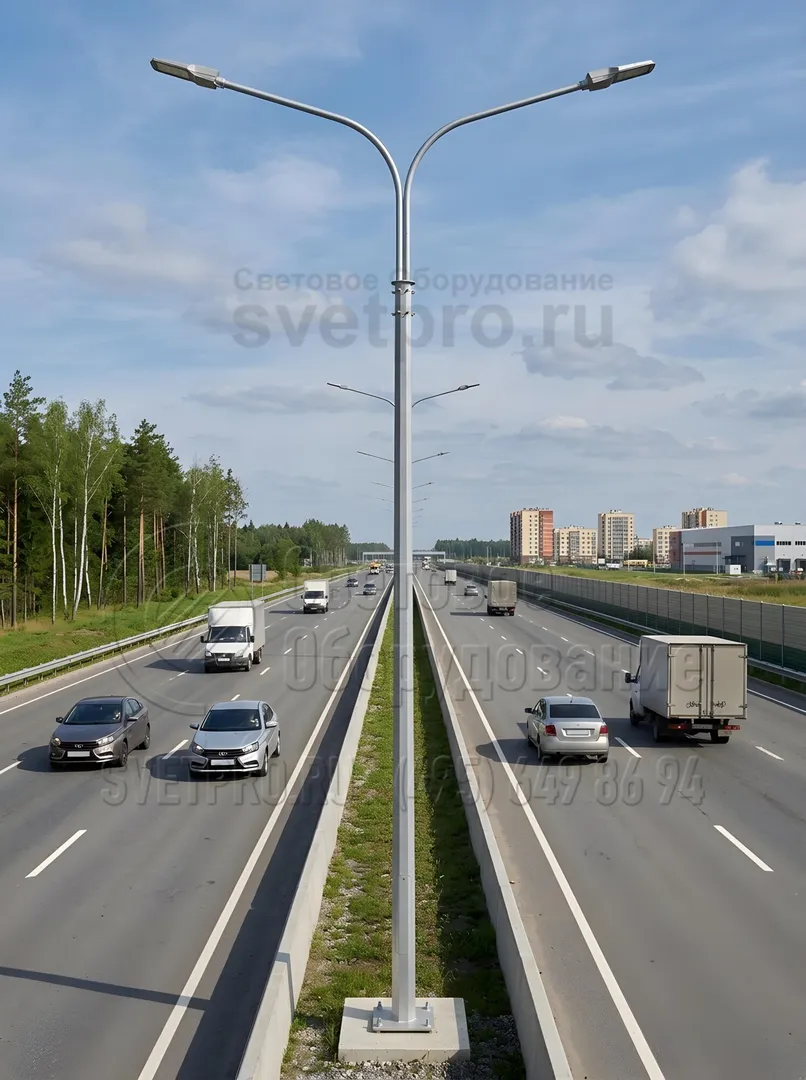

3. Одна осветительная опора может использоваться для подсветки автомобильной дороги и тротуара, который находится рядом с ней. Для этого на верхнюю часть нужно установить кронштейн с рожками под два светильника. -
4. ОГК относятся к категории универсальных опор. Покупатель может самостоятельно выбирать тип световых приборов, которые устанавливаются на верхушке. В классическом варианте применяются консольные светильники. Но на Т-образный кронштейн можно поставить также прожекторы. -

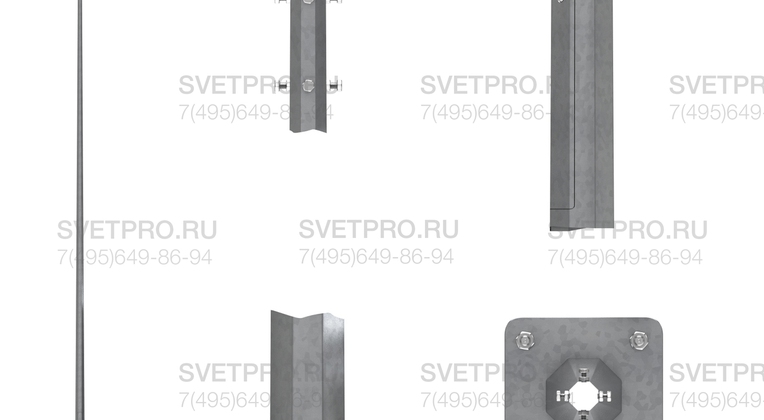

5. На изображении представлены наиболее важные узлы осветительной опоры. К ним относится оголовок с узлом крепления кронштейна с помощью болтов, нижняя квадратная опорная площадка для крепления корпуса на закладном элементе фундамента, а также ревизионное отверстие. -

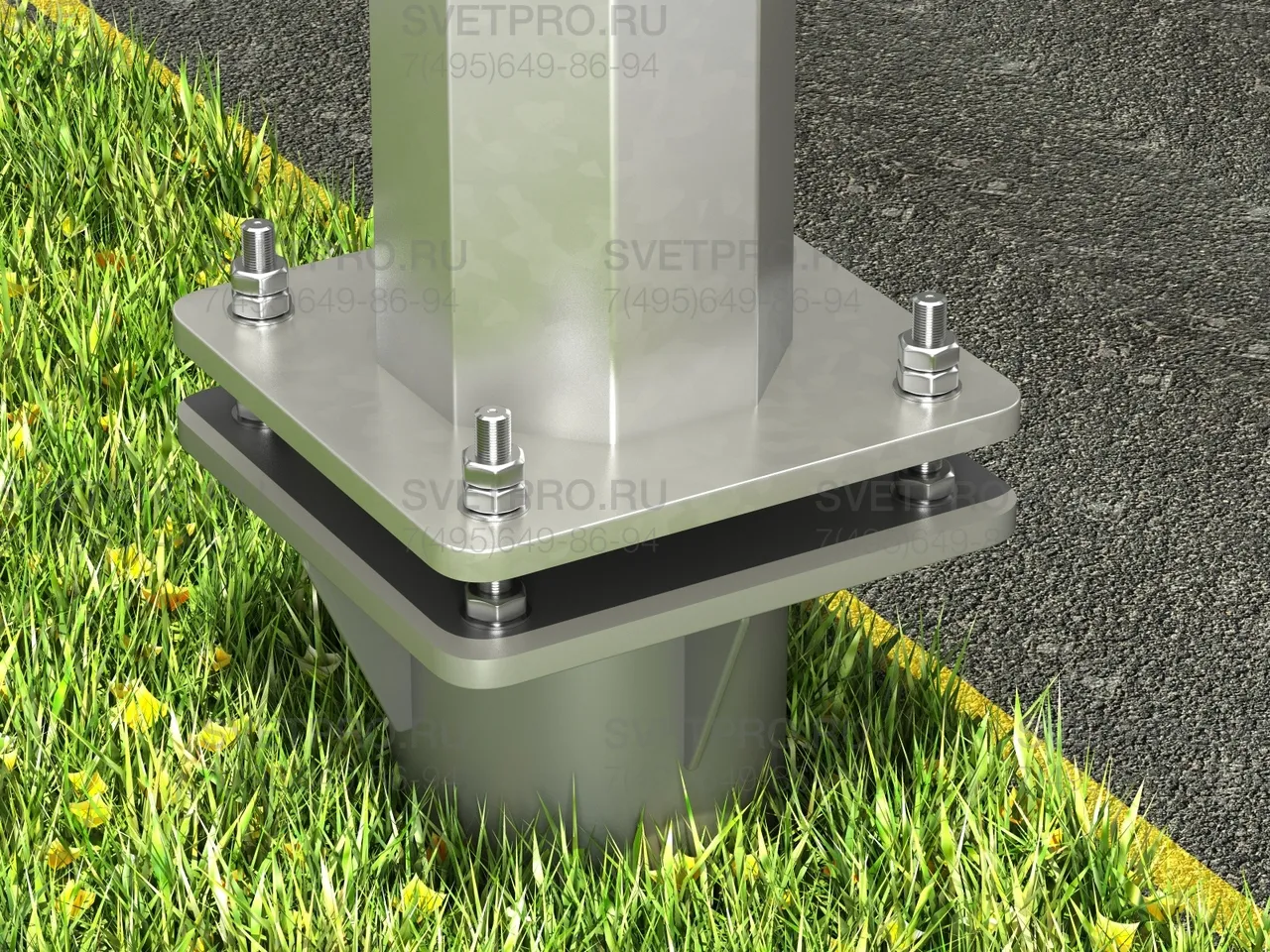

6. Осветительная уличная опора ОГК чаще всего монтируется на фланец. Для этого в грунте делается фундамент, в котором бетонируется закладной элемент с ответной опорной площадкой. Фиксация наземной части производится с помощью болтов. Кабель подводится под землей. -

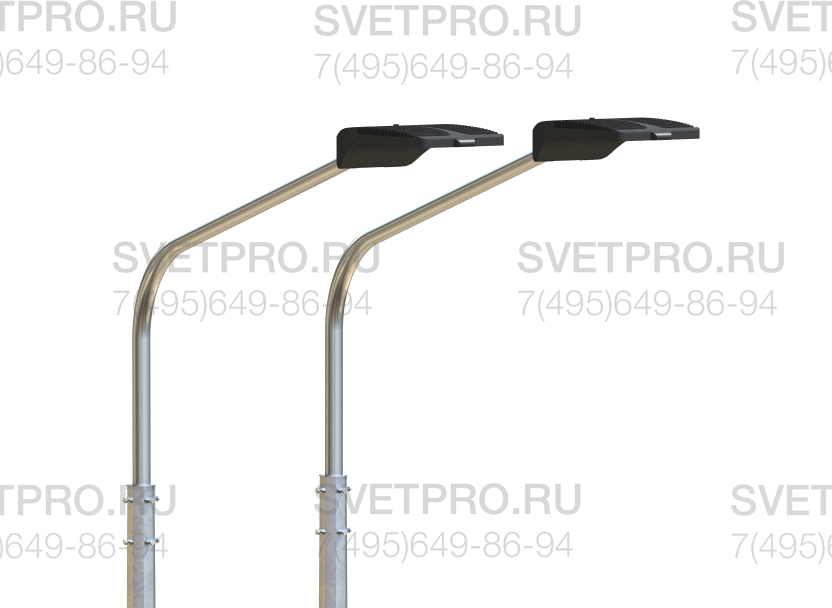

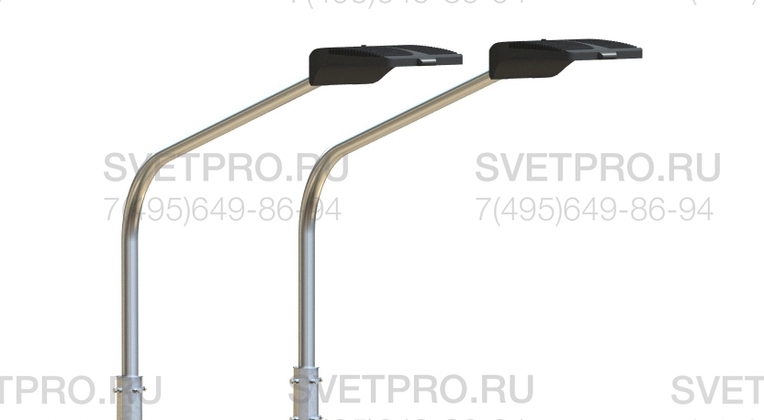

7. В классическом варианте на верхушке ОГК устанавливаются консольные светодиодные светильники. Для их закрепления используются кронштейны, которые крепятся в оголовке. Для их фиксации применяются болты, которые вкручиваются в отверстия на корпусе. -

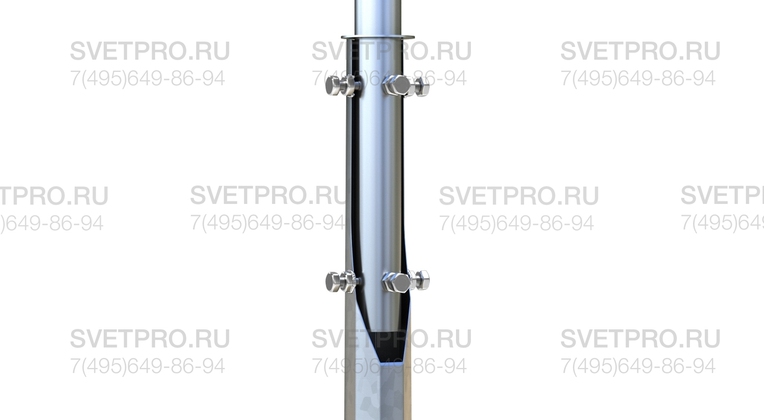

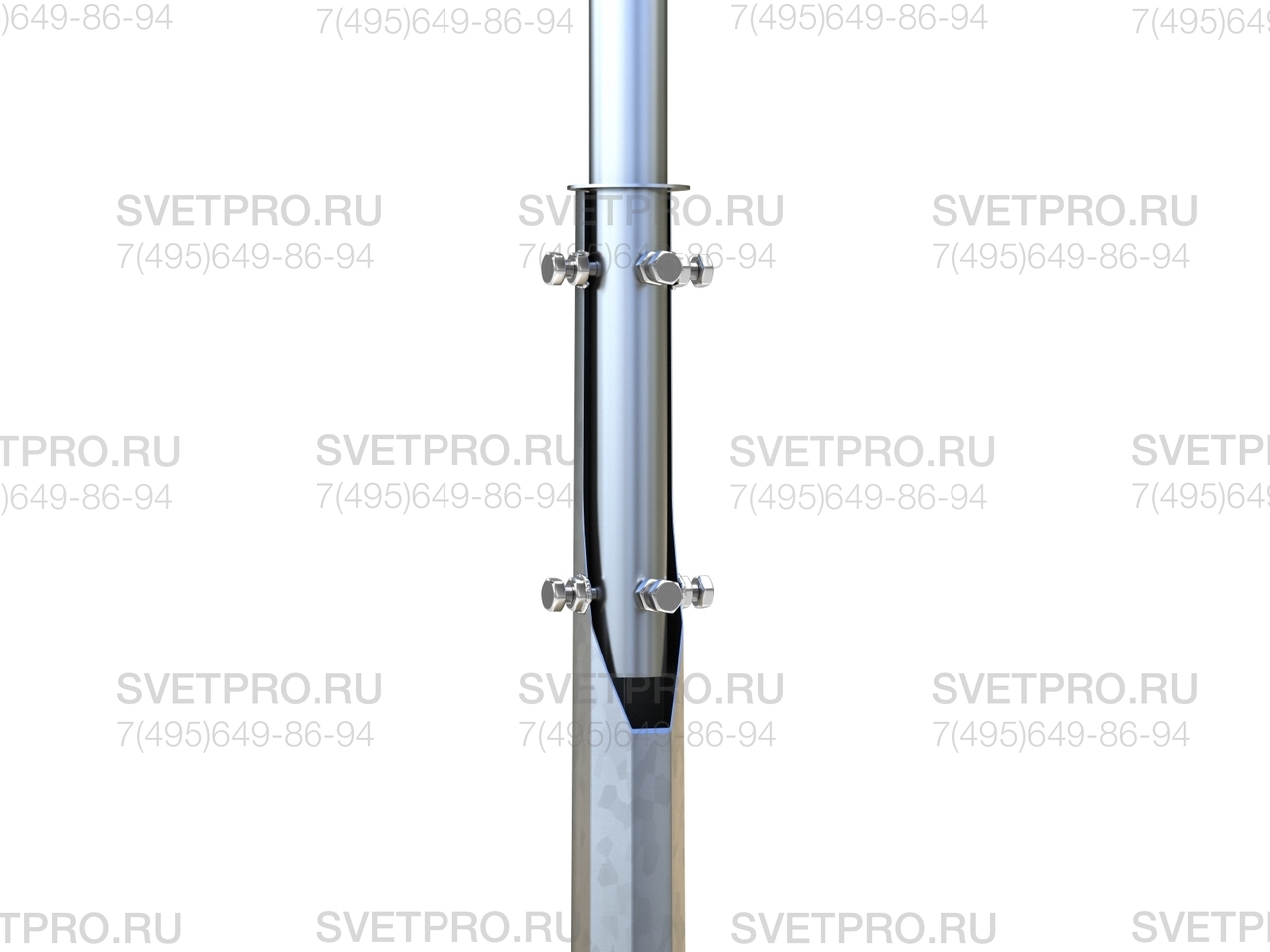

8. Крепление кронштейна к опоре производится с помощью хвостовой части, которая ограничена вверху шайбой. Фиксация выполнена с помощью 2 групп по 4 болта, которые вкручиваются в корпус. Благодаря большой длине хвостовика достигается прочность соединительного узла. -

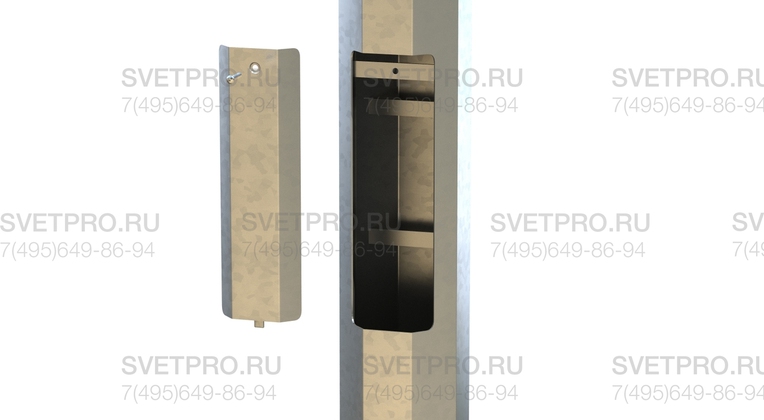

9. Ревизионное отверстие необходимо для подключения силовой подземной линии к проводке опоры. Внутри технологического лючка имеются монтажные планки, на которые крепится вводный щиток. Отверстие закрывается крышкой для защиты от осадков и посторонних. -

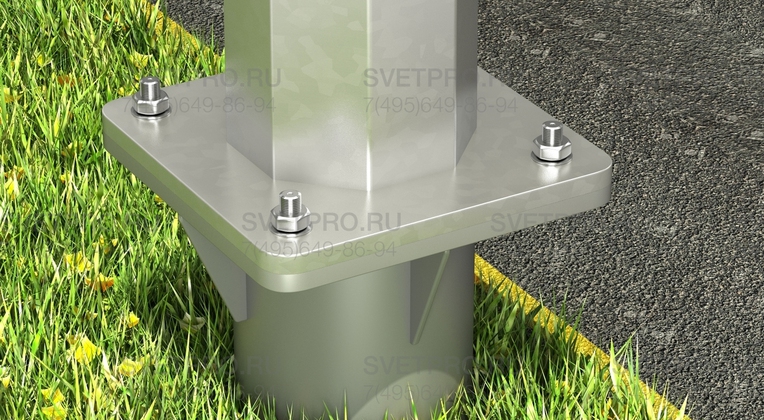

10. Фланцевый узел установки позволяет устанавливать и демонтировать наземную часть опоры без применения сварочного аппарата и болгарки. Крепление производится болтами и гайками. Соединение остается разъемным в течение всего срока службы опоры. -
11. Опорная площадка для монтажа опоры ОГК имеет квадратную форму. По ее углам просверливаются отверстия под болты. Диаметр и места расположения соответствуют отверстиям в закладном элементе фундамента, чтобы монтаж происходил без задержек. -
12. Линейка опор ОГК относится к категории несиловых опор. Поэтому провода к ним прокладываются под землей. Для ввода кабеля внутрь предусмотрены технологические лючки. После прокладки провода они заливаются бетоном для предотвращения коррозии и увеличения прочности. -

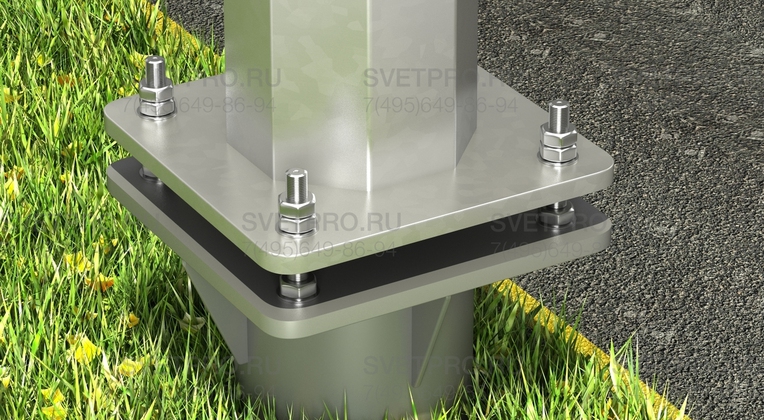

13. Благодаря фланцу выровнять наземную часть опоры относительно вертикальной оси проще, чем в случае использования хвостовика. Небольшие отклонения, которые возможны при ошибках в установке закладного элемента, нивелируются с помощью гаек и болтов при креплении корпуса.
-
14. Ревизионное отверстие ствола имеет вытянутую форму и расположено примерно в метре над уровнем земли. Благодаря этому выполнять необходимые работы можно без дополнительных приспособлений. Крышка отверстия крепится с помощью болта. -
15. При покупке опор ОГК покупатель может выбрать способ установки. Прямостоечные модели дешевле, но при их повреждении невозможно заменить конструкцию без разрушения фундамента. Для установки фланцевых опор нужно покупать закладные элементы отдельно. -
16. Благодаря кронштейнам, которые устанавливаются на верхнюю часть опоры, можно изменять положение светового пятна на земле. Для этого покупателю нужно подобрать кронштейн с нужной высотой и длиной выноса. Наиболее распространены кронштейны под консольные светильники. -
17. При использовании кронштейнов с хвостовой частью элемент, который вставляется внутрь ствола, обеспечивает большую площадь соприкосновения. За счет этого повышается сопротивляемость ветровым нагрузкам и увеличивается общая прочность конструкции. -

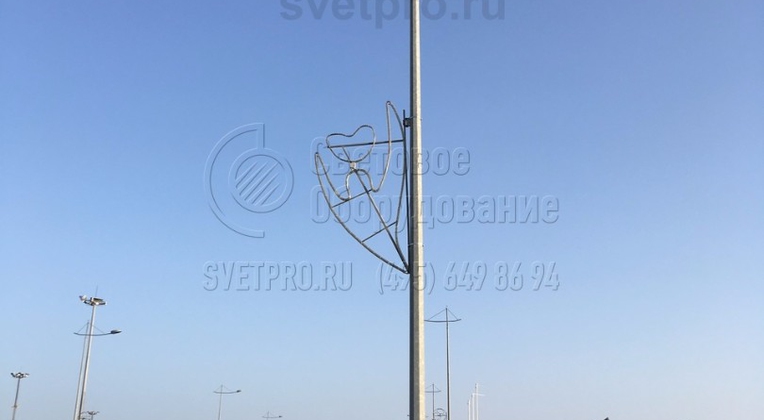

18. ОГК — утилитарные опоры, которые редко используются для украшения освещаемых улиц. Но благодаря небольшим модификациям их можно применять как малые архитектурные формы. Для этого на стволе крепится украшение, а на верхушке декоративный кронштейн с тросовой растяжкой. -
19. Несмотря на утилитарный дизайн, опоры модификации ОГК часто применяются для освещения мест массового проживания людей. Их популярность у инженеров обусловлена оптимальным соотношением цены и эксплуатационных характеристик. -
20. Благодаря фланцу опору можно установить не только в грунте, но и на элементах дорожной инфраструктуры. Для этого используются фланцевые модели, которые прикручиваются не к ЗДВ, а к закладному элементу, встроенному в мост или эстакаду.
