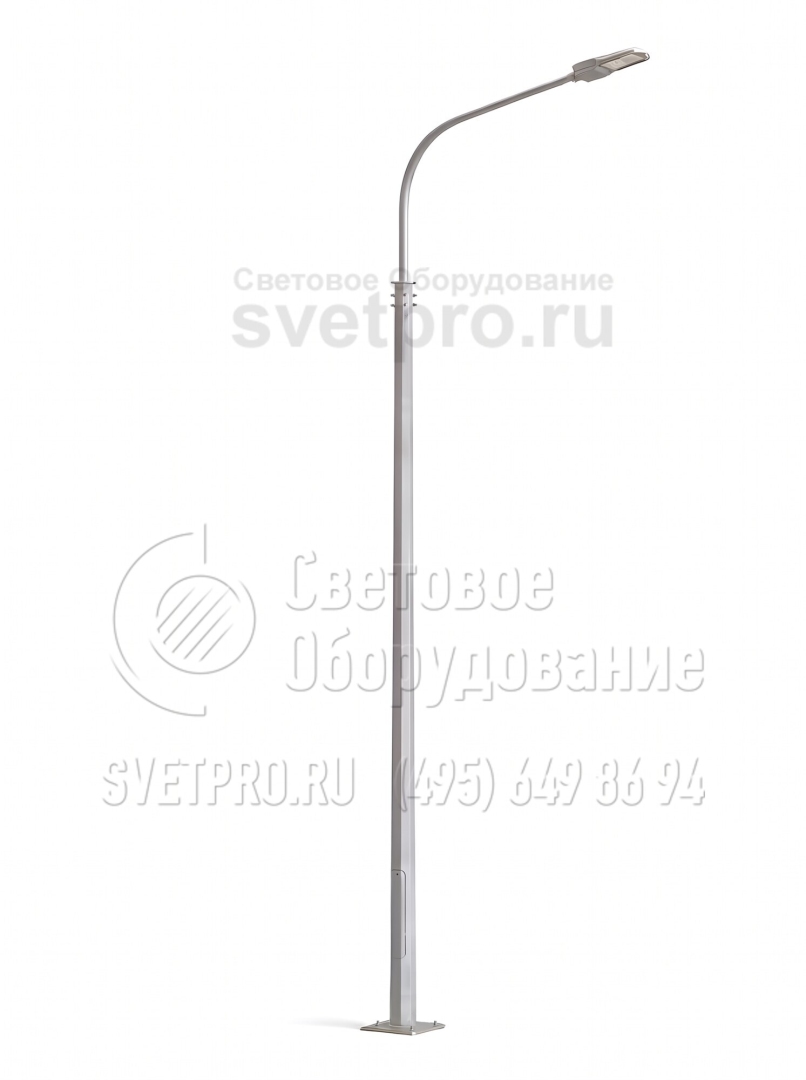

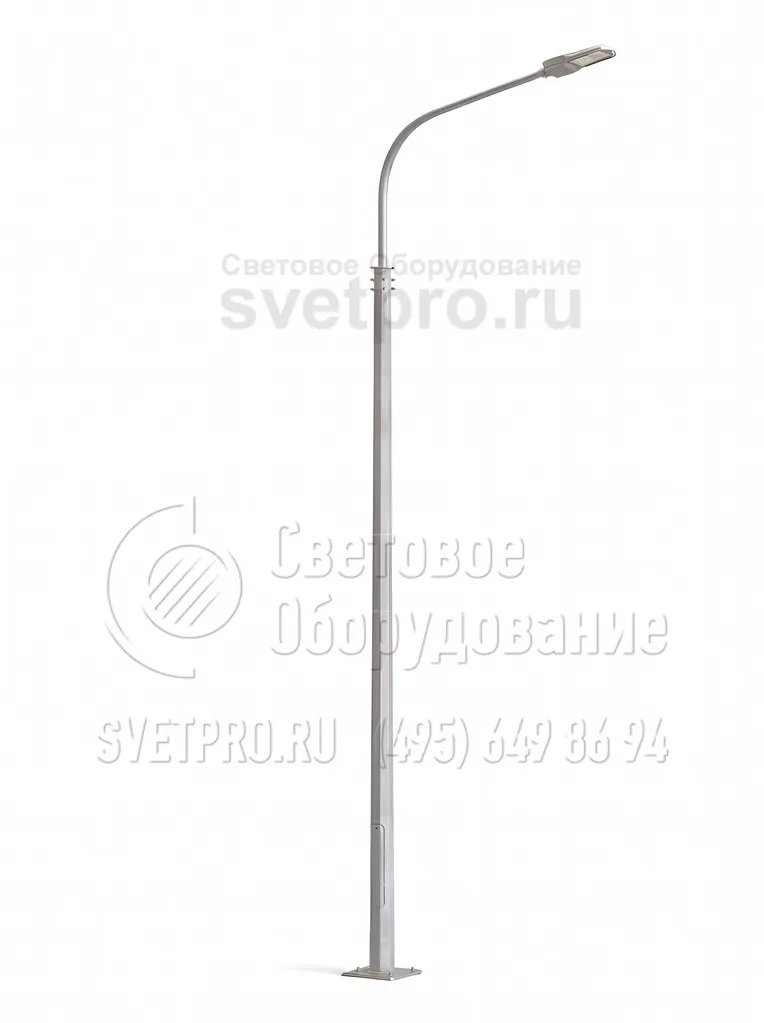

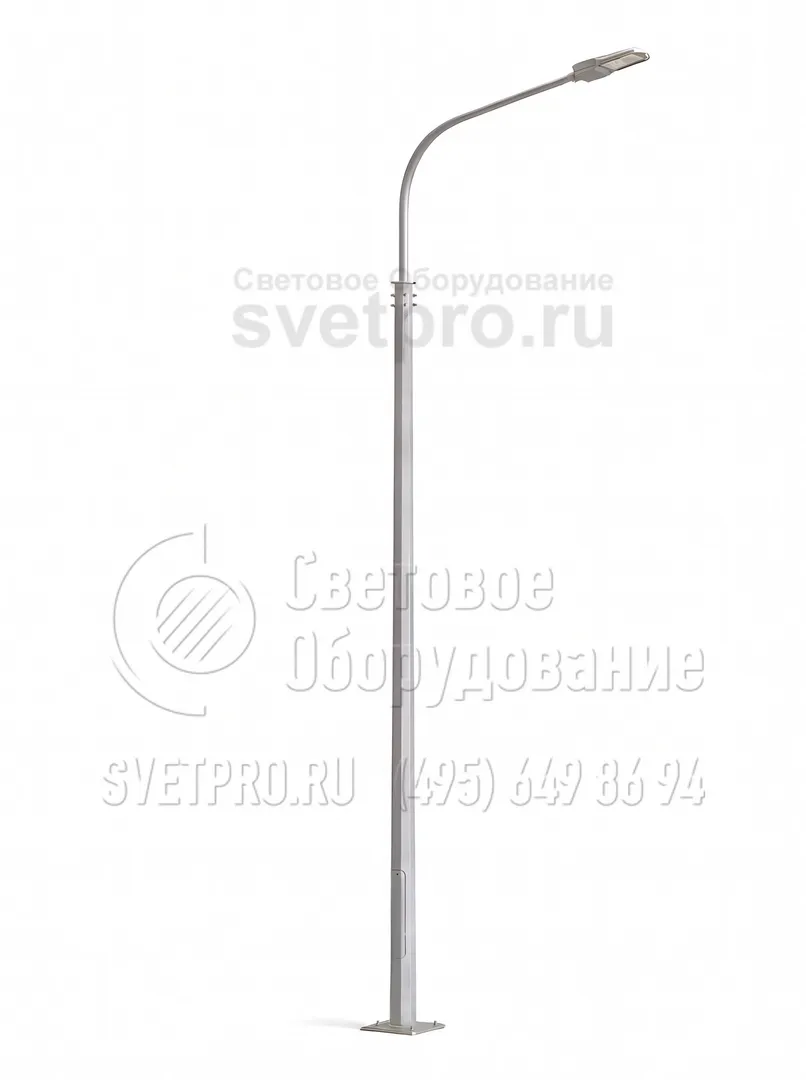

ОГК-4 Опоры граненые конические высота 4 метра

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГК Опоры граненые конические > ОГК-4 Опоры граненые конические высота 4 метра

Область применения:	Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:	Опоры освещения

Артикул производителя:	ОГК-4
Количество световых приборов:	1-8, в зависимости от кронштейна
Установка:	На забетонированный в грунт фундамент, опорной фланцевой частью
Количество крепежный отверстий:	4
Материал:	Листовая сталь
Покрытие:	Горячее цинкование
Размер фланца:	150-250 мм
Нижний диаметр:	100-156 мм
Верхний диаметр:	58-60 мм
Вес:	28-58 кг
Высота:	4 м

Цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование	Вес	Высота	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий
ОГК	m,кг	H, м	d, мм	D, мм	A, мм	B, мм
ОГК-4	37	4	60	156	250	160
ОГК-4	48	4	60	156	250	160
ОГК-4	58	4	60	156	250	160
ОГК-4	33	4	60	136	250	160
ОГК-4	28	4	58	100	150	110

ОПИСАНИЕ

ОГК используются для строительства сетей наружного освещения различных объектов. Эти опоры применяются в том случае, когда необходимо построить осветительную систему с максимальным сроком службы. При использовании рассматриваемых инженерных конструкций срок эксплуатации опоры составляет не менее 25 лет.

В процессе эксплуатации:

Сохраняются первоначальная прочность ствола независимо от климатических воздействий.
Конструкции не требуют постоянного ухода и обновления защитного покрытия.
Корпуса сохраняют свой внешний вид.

Долгий срок службы возможен благодаря правильно подобранному защитному покрытию. У моделей ОГК вместо порошкового окрашивания используется метод горячего цинкования. Металл наносится на поверхность корпуса из стали в емкостях с расплавленным цинком. В результате частицы налипают на ствол внутри и снаружи. Получается полностью непроницаемый для кислорода и воды барьер.

Толщина цинкового слоя достигает 150 мкм на всей поверхности. Он имеет хорошую механическую прочность, поэтому при механическом воздействии на цинке не появляются сквозные царапины и сколы. Мелкие дефекты могут затягиваться без восстановления покрытия сотрудниками управляющей компании или жилищно-коммунальной конторы.

Наша компания изготавливает опоры по типовой проектной документации или индивидуально. В последнем случае учитываются особенности места, где будут установлены готовые изделия.

Фотогалерея

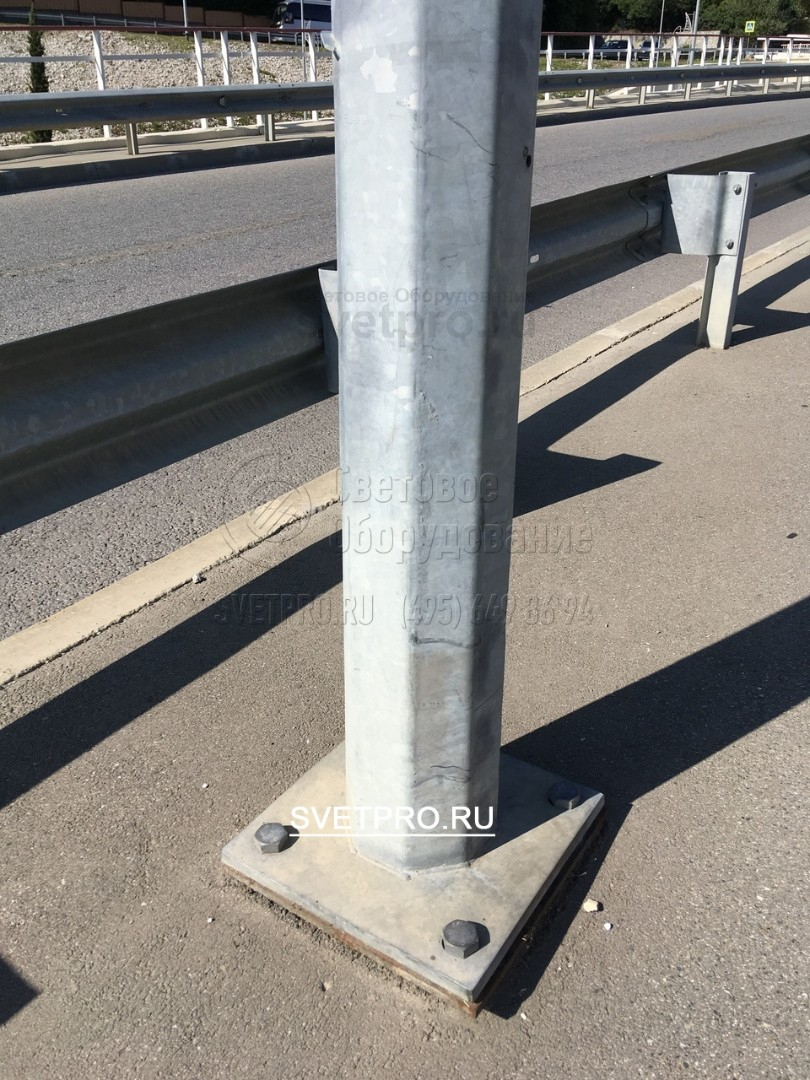

1. Для удобства монтажа опор ОГК-4 предусмотрен фланец, который крепится болтами или шпильками.

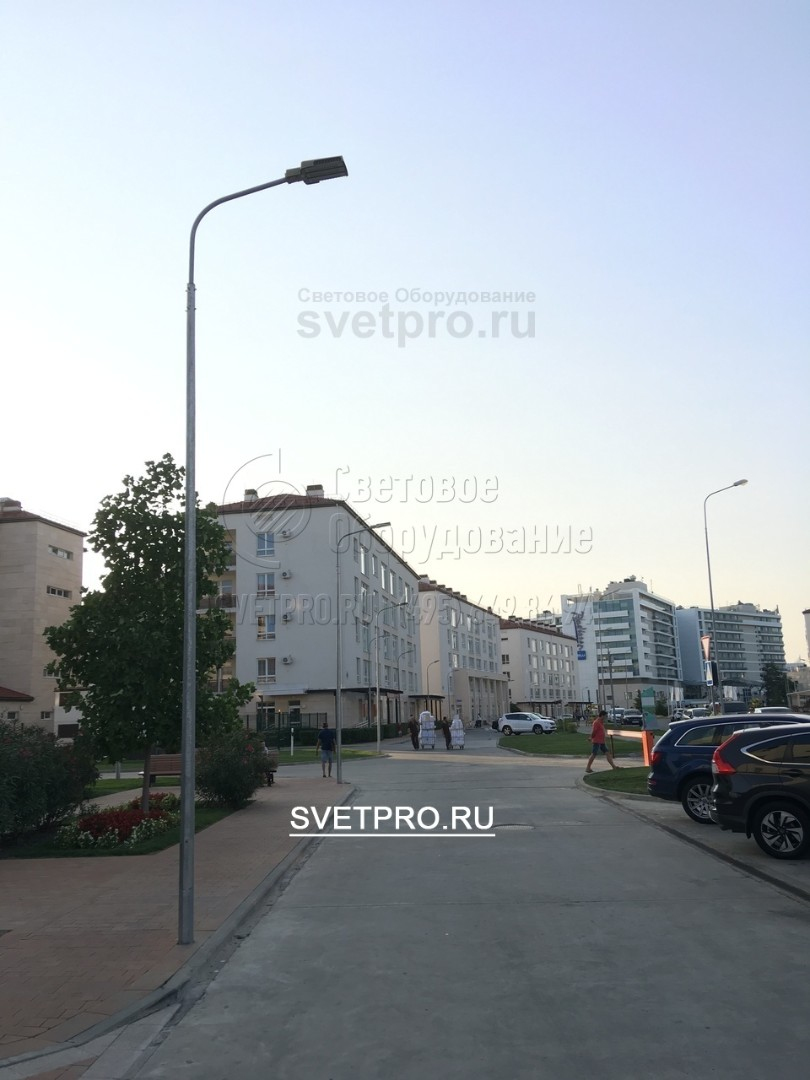

2. Установка опор ОГК-4 г. Сочи, освещение придомовой территории.

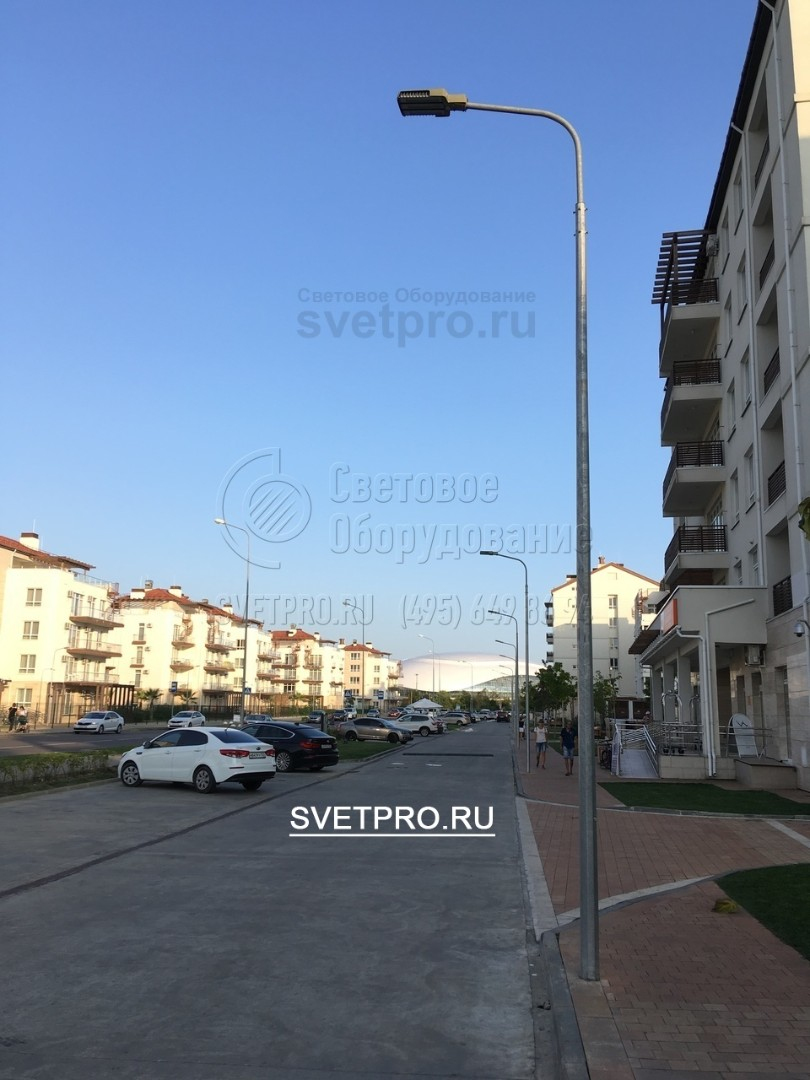

3. Для освещения придомовых территорий в основном используют опоры ОГК и консольные кронштейны.

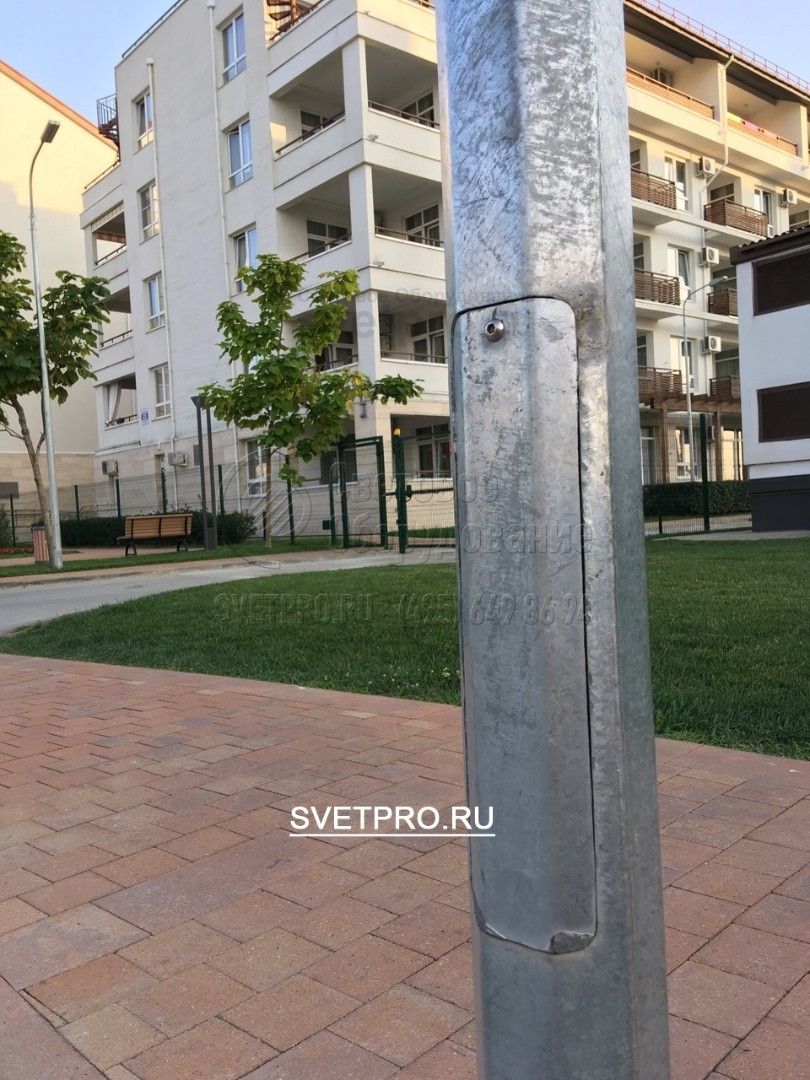

4. Опора ОГК-4 имеет антивандальный ревизионный лючок, где расключают кабель.

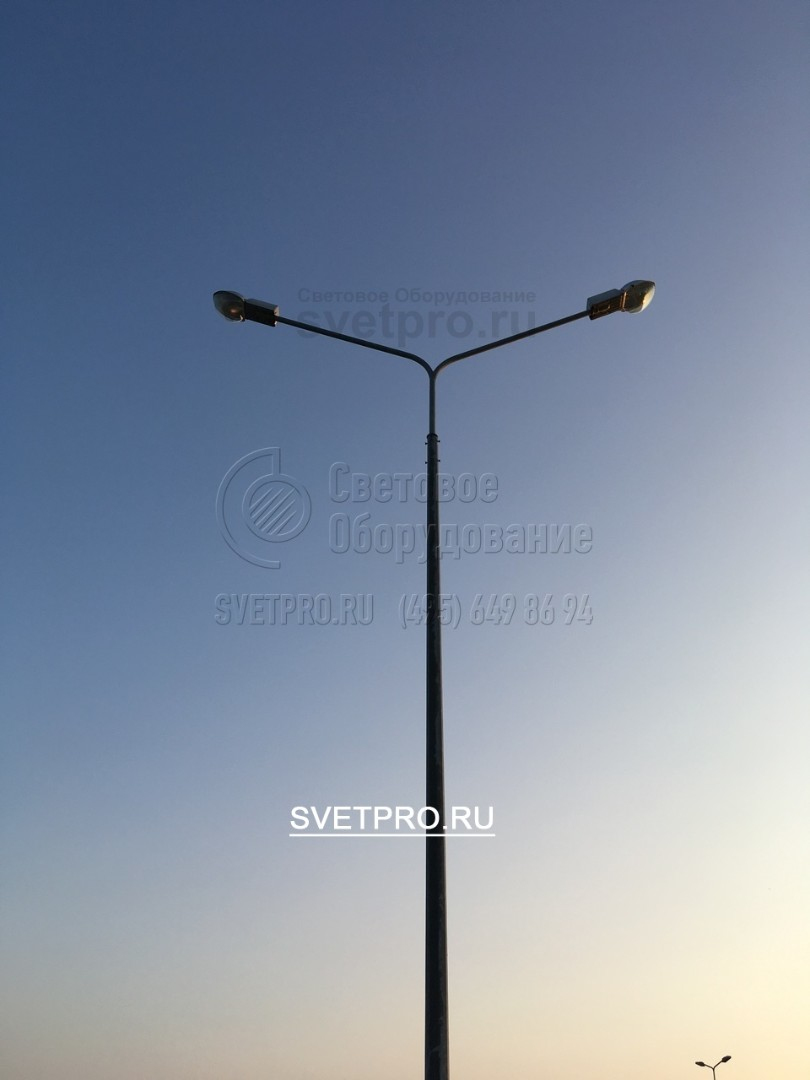

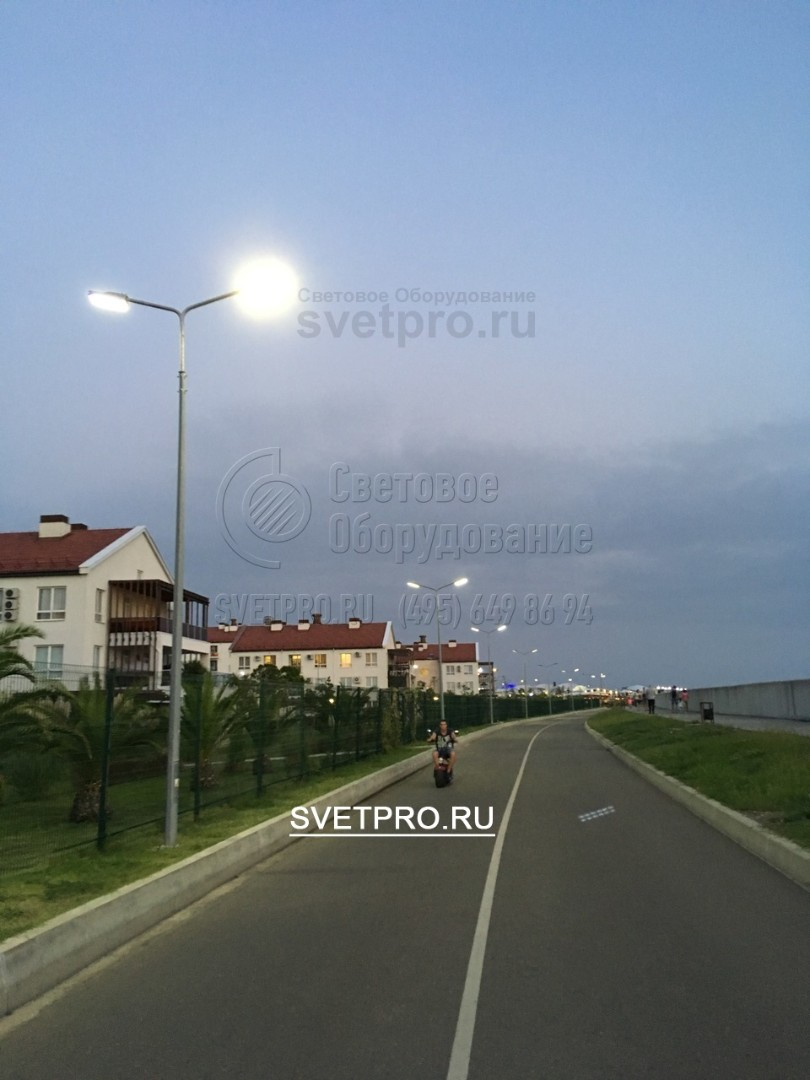

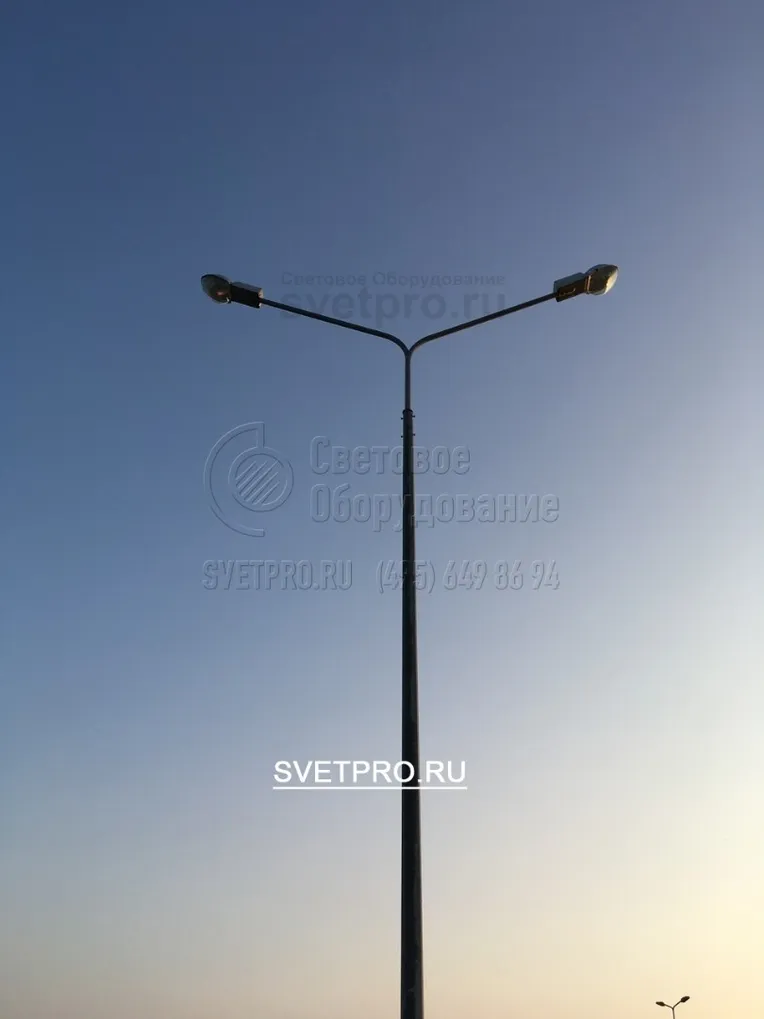

5. Для освещения в две стороны применяют двухрожковые консольные кронштейны освещения.
6. Опоры ОГК-4 являются несиловыми и поэтому не предназначены для массивных светильников, верхнего подвода питания.
7. На опорах ОГК-4 на вершине предусмотрен крепеж из восьми болтов для консольного кронштейна.

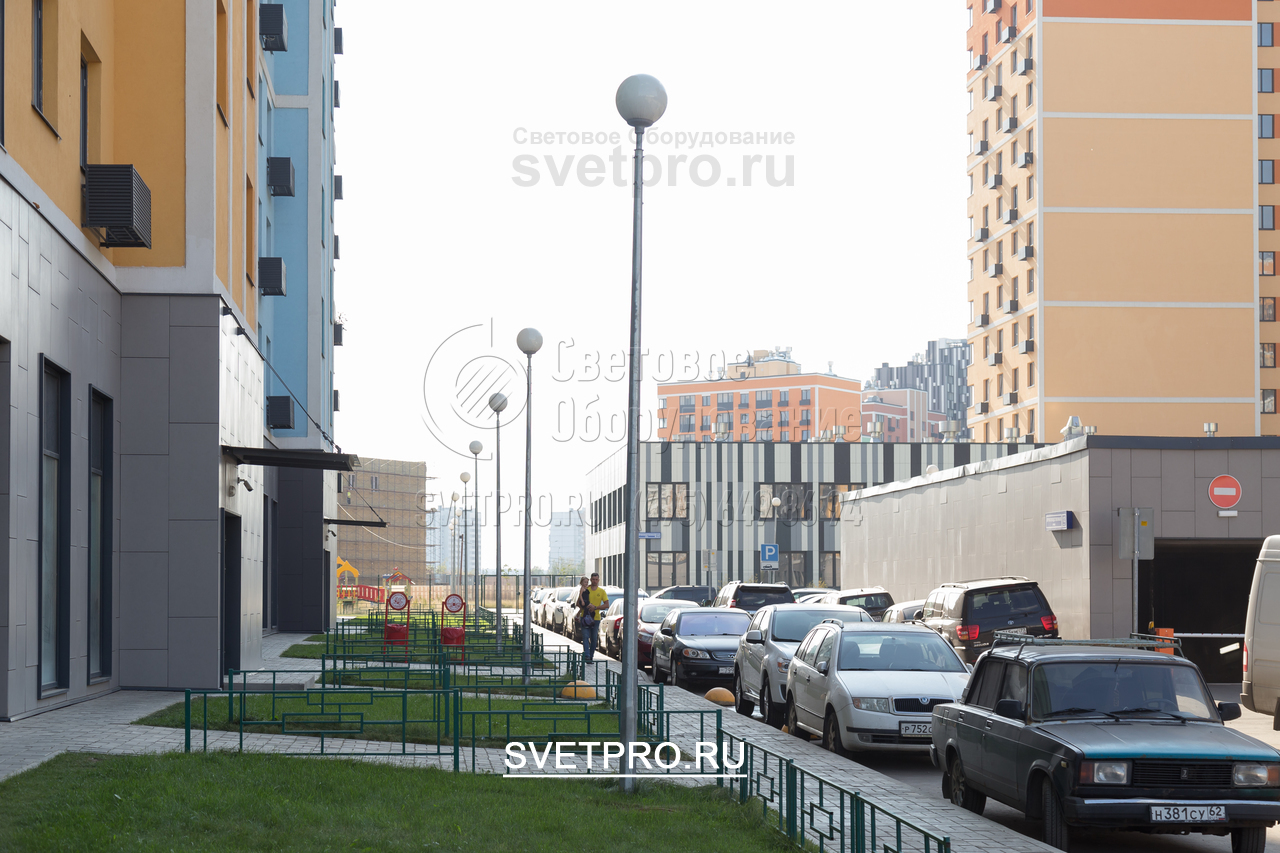

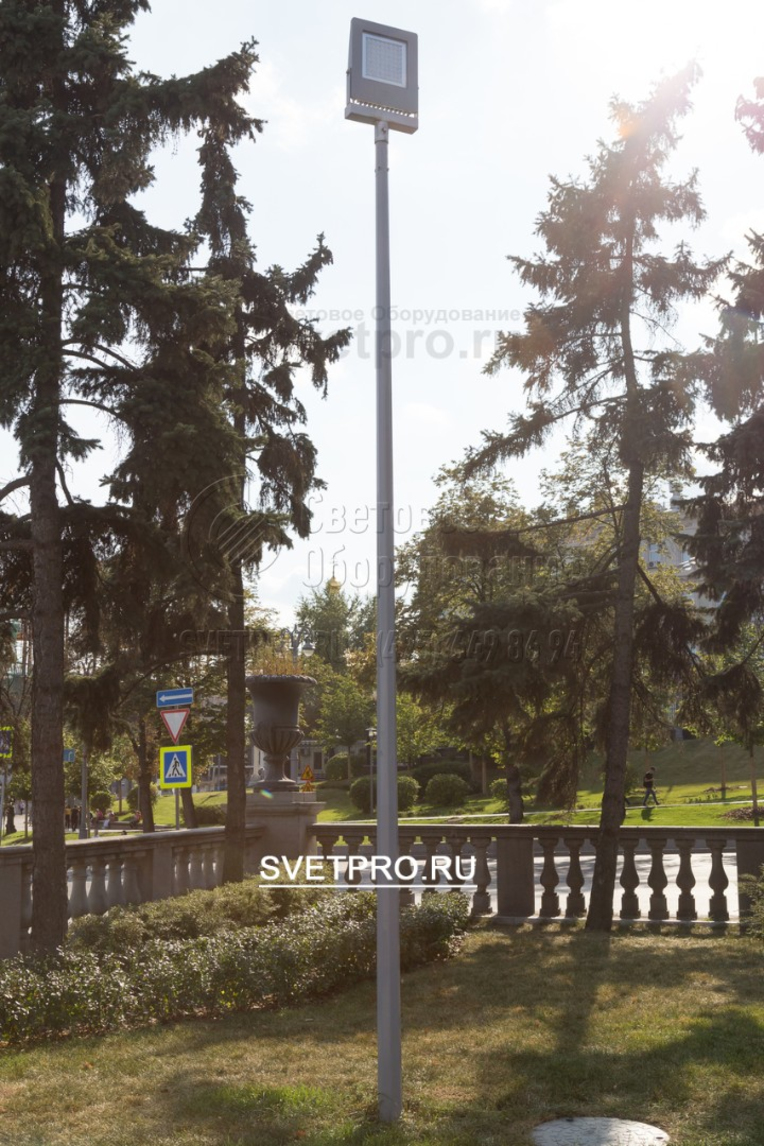

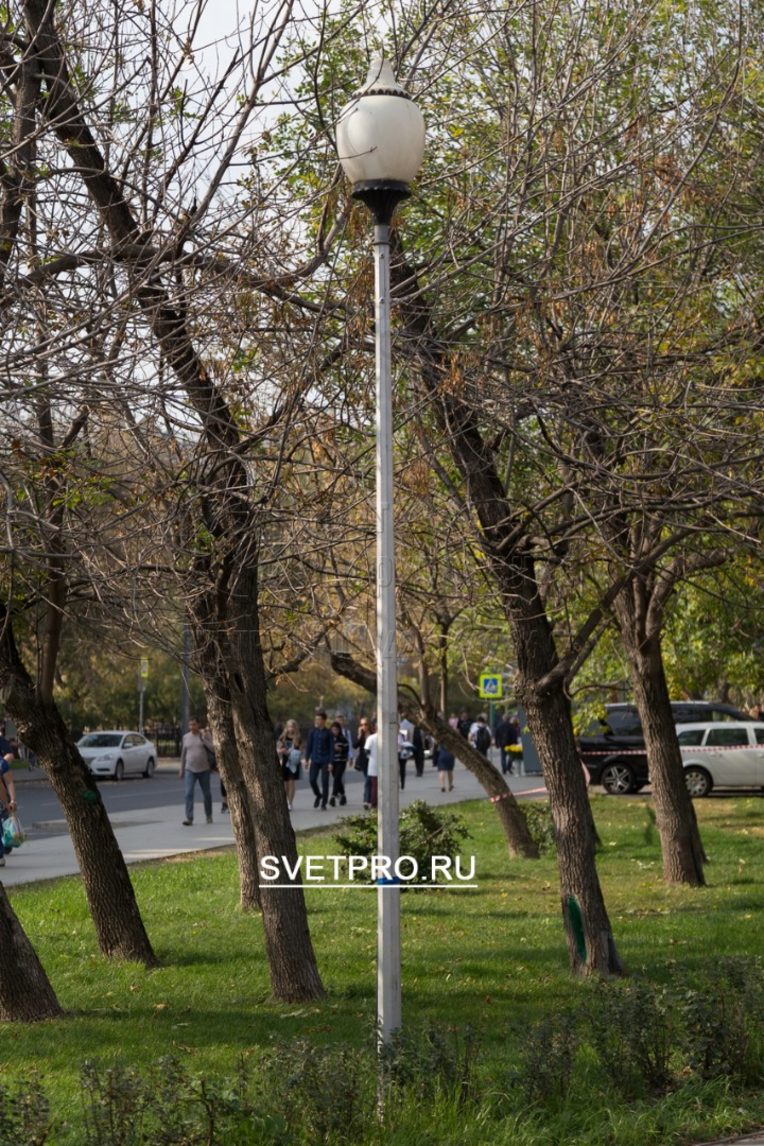

8. Опоры ОГК-4 также могут быть применимы и для торшерных светильников, освещая парки, скверы и многое другое.

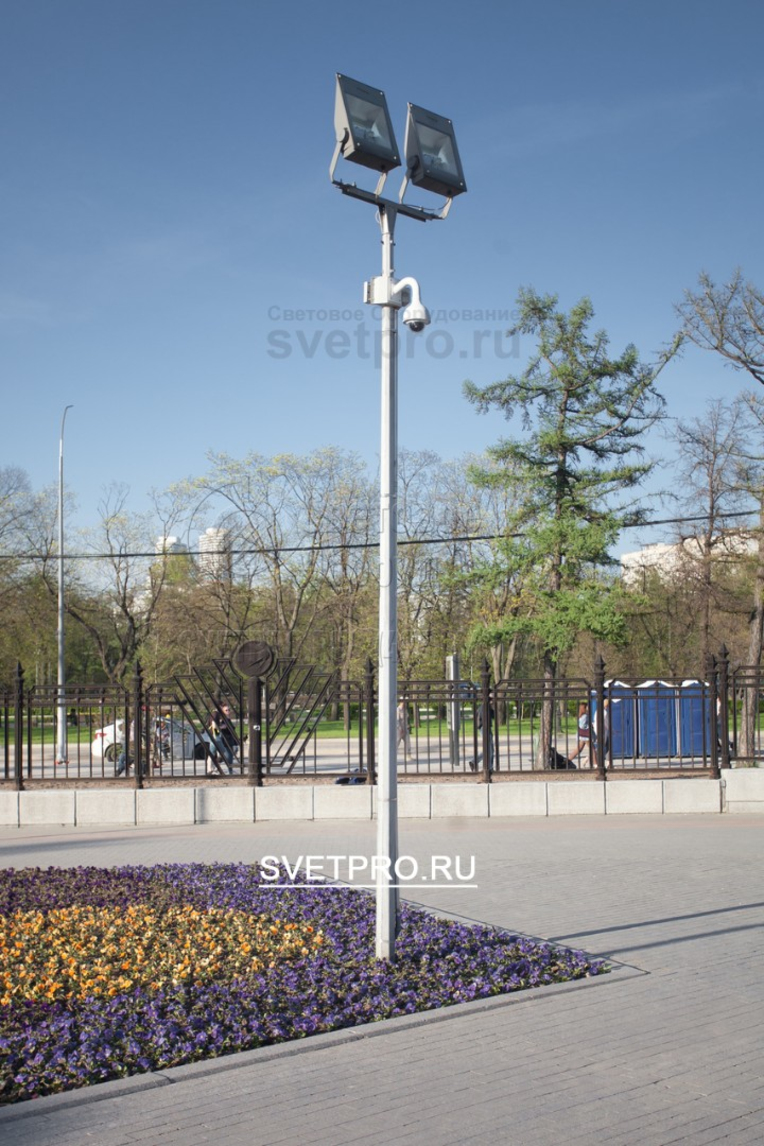

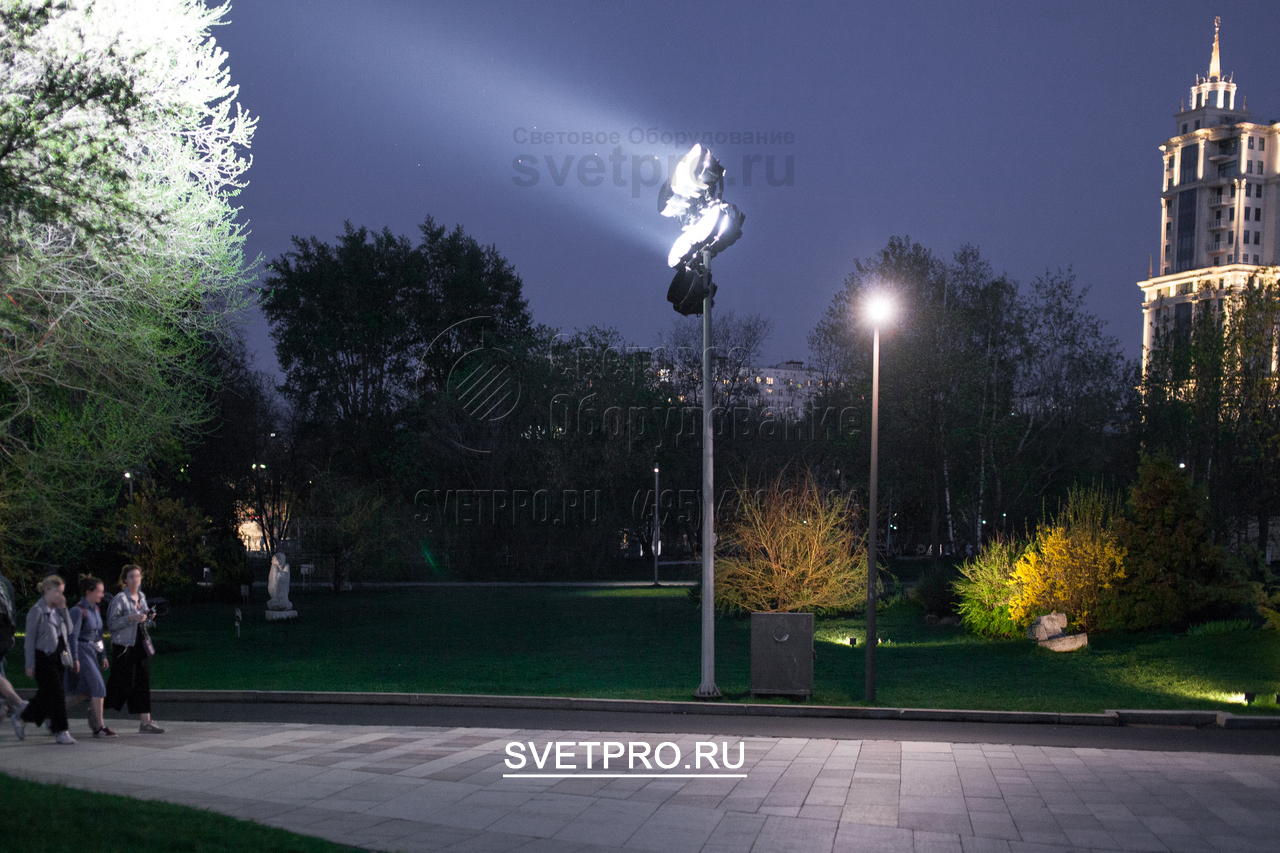

9. Опоры ОГК-4 также применимы для подсветки архитектуры и памятников с использованием Т-образного кронштейна и прожекторов.
10. При изготовлении опор ОГК-4 используется металл толщиной от3 до 4мм
11. На такие опоры, как ОГК действуют ограничения по нагрузкам, на них не нужно устанавливать длинные кронштейны с выше 1,5м и навесное оборудование общая масса которых не более 50 кг.
12. На вершине опоры ОГК-4 для фиксации кронштейна делают 2 ряда резьбовых отверстий. В каждом ряде делают по 4 симметрично расположенных друг на против друга отверстия.
13. Опоры ОГК «несиловые фланцевые граненые» имеют 6-8 граней и изготавливают их из листового проката марка стали Ст-3 и для регионов с низкой температурой воздуха 09Г2С.
14. Так же опоры ОГК-4 могут быть использованы для установки на них видеонаблюдения.

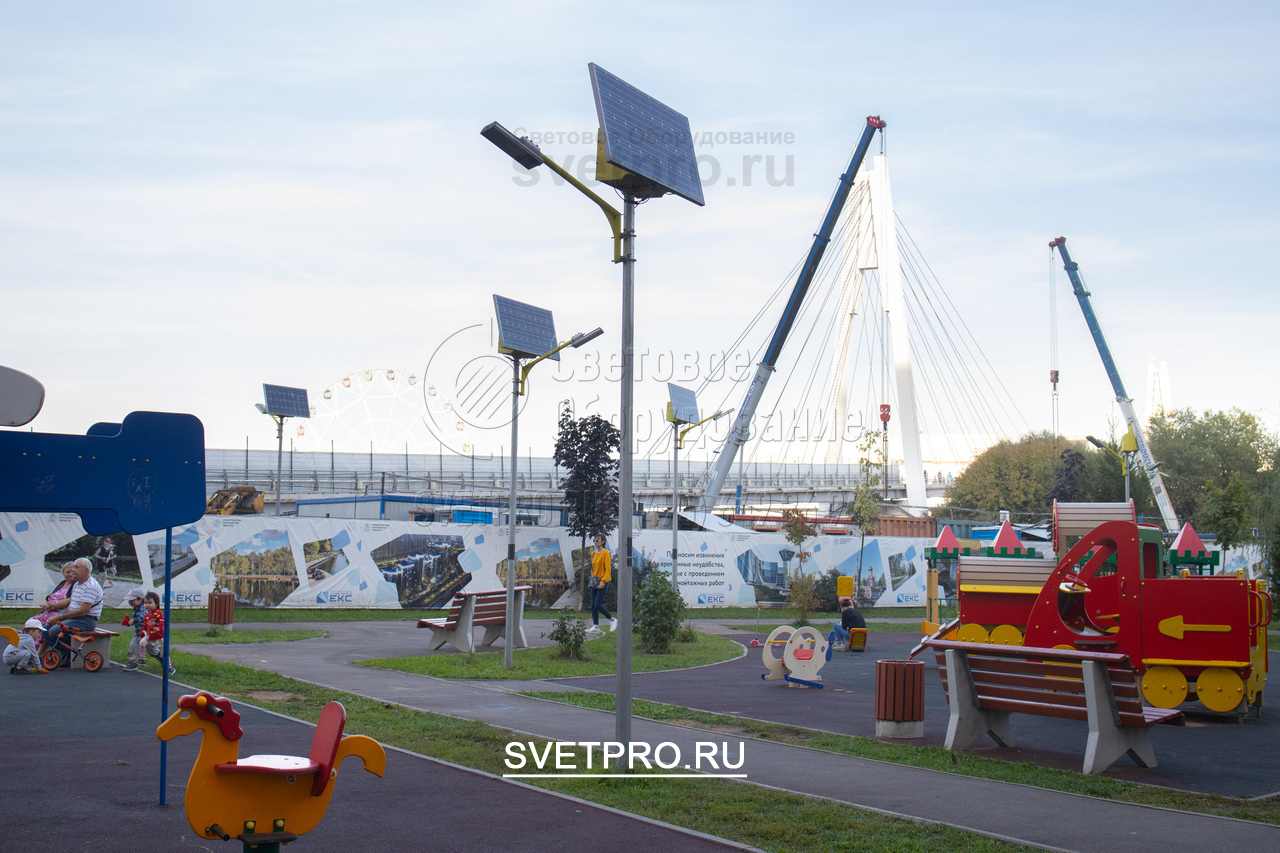

15. По мимо установки осветительных приборов на опоры ОГК, так же допустима установка прочего оборудования, главное нужно рассчитать несущую способность опоры для нужного вам ветрового района.
16. Опоры ОГК могут быть разработаны специально для заказчика под его условия.
17. Кронштейны в стоимость опор ОГК не входят их нужно приобретать отдельно.
18. Опоры ОГК внутри полые, что позволяет произвести монтаж кабеля к осветительному прибору или иному оборудованию.
19. На вершине опоры ОГК-4 возможна установка светильников от 1 до 4 штук.

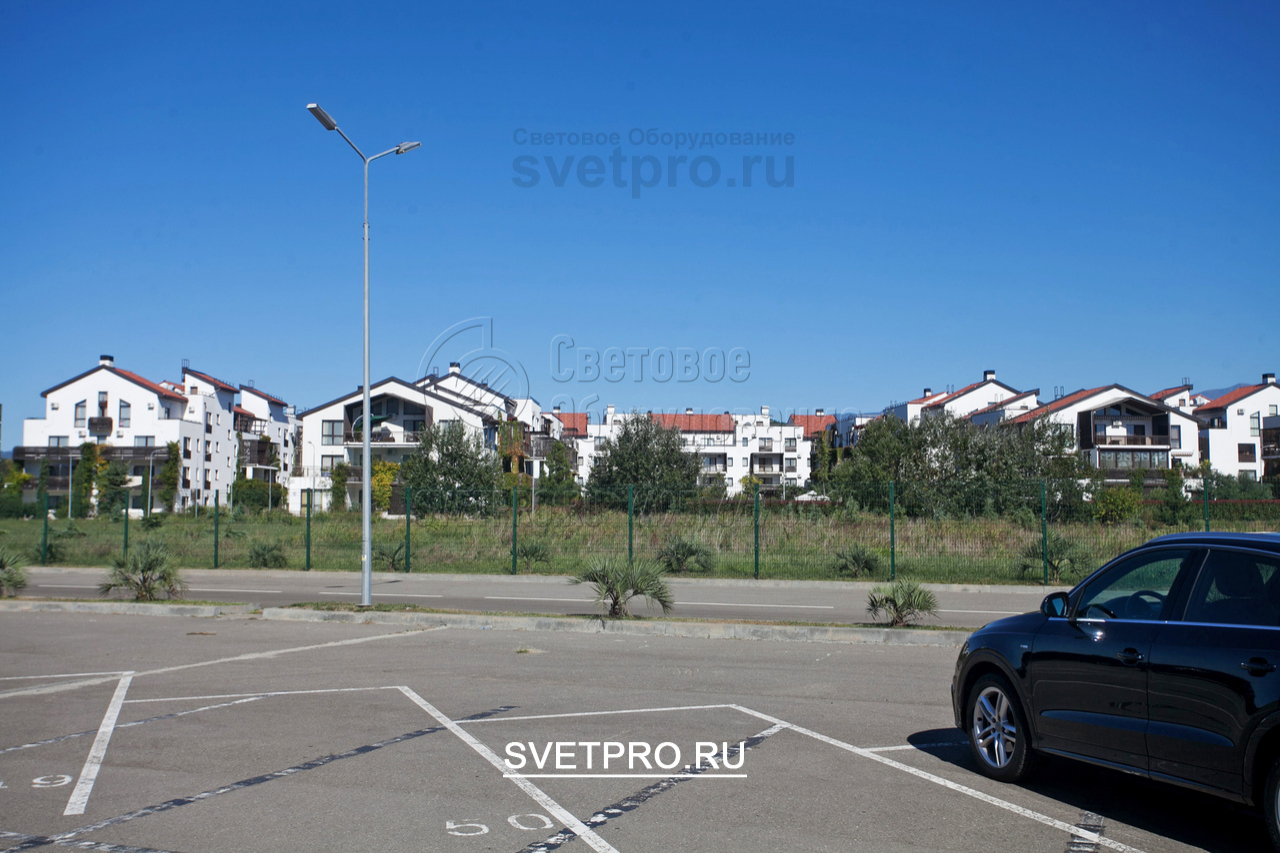

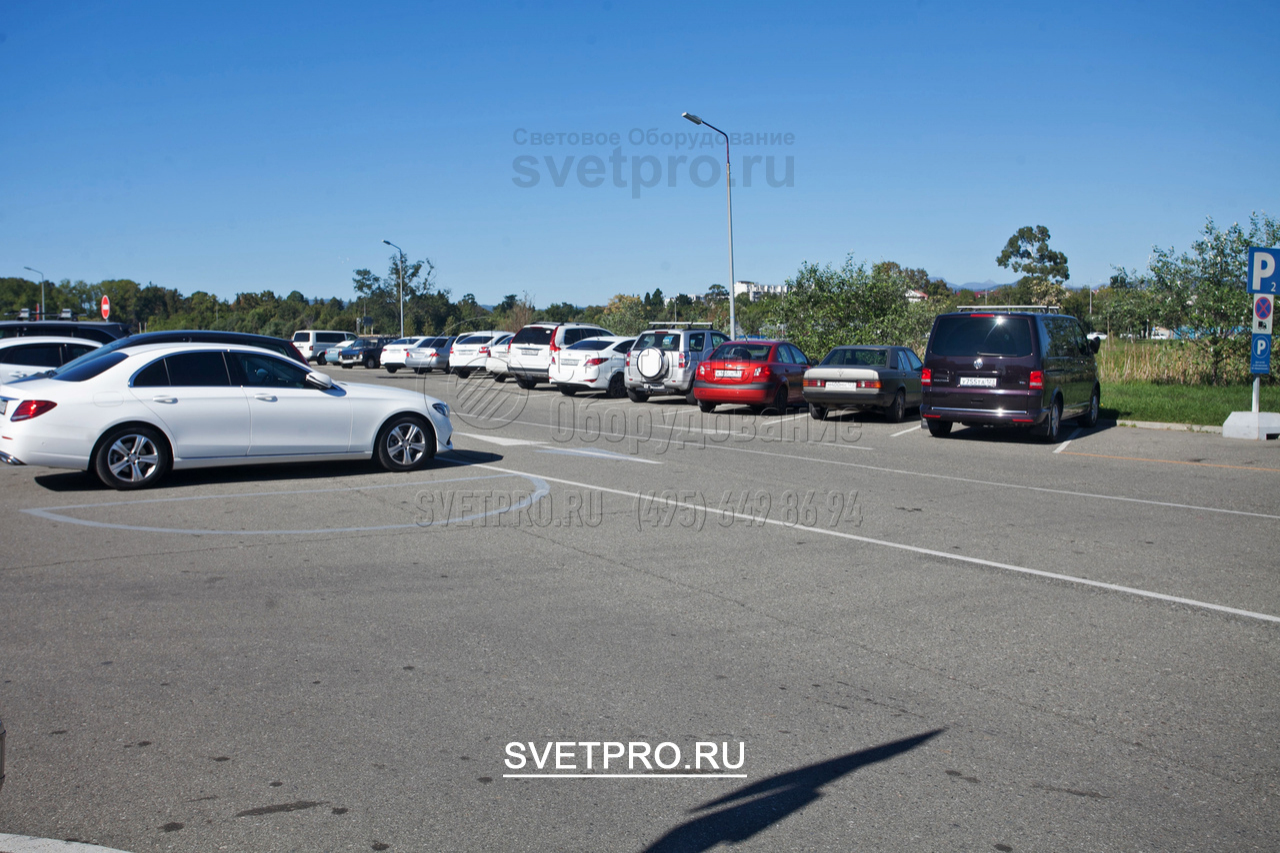

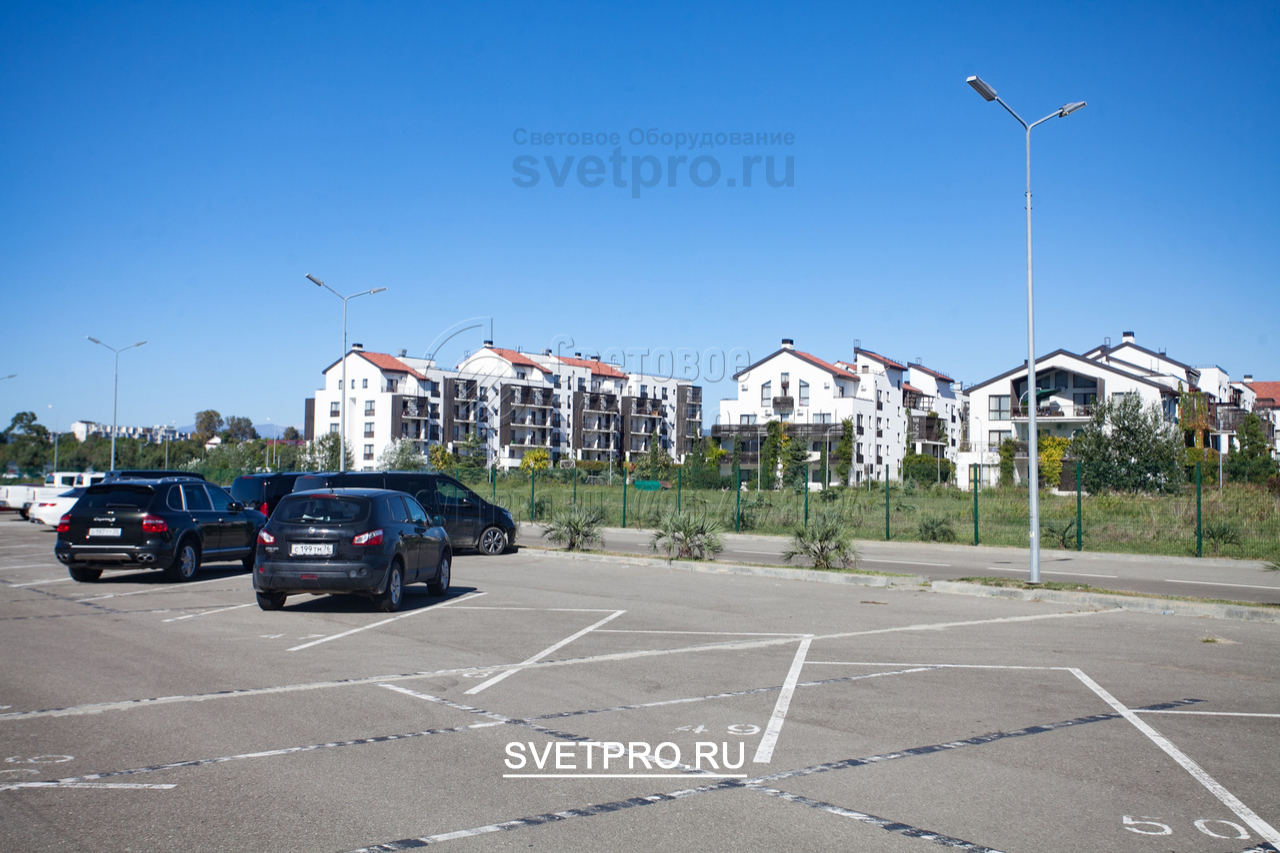

20. Освещение автопарковки г. Сочи
