ОГК-12 Опоры граненые конические высота 12 метров
Цена*:
от
51 770
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГК-12 — это высокая опора, с помощью которой можно установить тяжелые приборы освещения на высоте более 12 метров от уровня земли. Длина ствола этой конструкции от нижней опорной площадки до оголовка 12 метров, но высота монтажа светового прибора может быть большей за счет использования кронштейна с длинным и высоким выносом.
Опора делается из тонкой листовой стали. Прочность, продольная жесткость и высокая несущая способность достигаются за счет придания корпусу особой формы поперечного сечения. После обработки на гидравлическом станке заготовка принимает вид граненого конусовидного ствола.
Модели опор ОГК-12 часто применяют для освещения дорог. Из-за столкновений с транспортными средствами корпус конструкции может быть поврежден, что потребует его замены. Но благодаря фланцевому способу установки демонтаж поврежденной и последующий монтаж целой опоры занимает минимум времени и не требует больших усилий. Делать новый фундамент не нужно.
Для замены достаточно открутить болты, которые удерживают опорную площадку на закладной детали. Соединение остается разъемным в течение всего срока эксплуатации, поэтому использовать инструменты для резки стали и сварочные аппараты не нужно.
Для приобретения опор модели ОГК-12 или других инженерных конструкций для систем наружного освещения обращайтесь к нашим менеджерам или заполните форму связи на сайте. Опоры со склада доставляются в кратчайшие сроки, срок изготовления моделей с индивидуальными характеристиками — до 8 недель.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-12 |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 400 мм |
| Нижний диаметр: | 200 мм |
| Верхний диаметр: | 72-90 мм |
| Вес: | 176-186 кг |
| Высота: | 12 м |
| Форма опоры: | Граненая |
| Тип короны: | Без короны |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГК-12 | 54 712 ₽ | 186 | 12 | 90 | 200 | 400 | 300 |
| ОГК-12 | 51 770 ₽ | 176 | 12 | 72 | 200 | 400 | 300 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

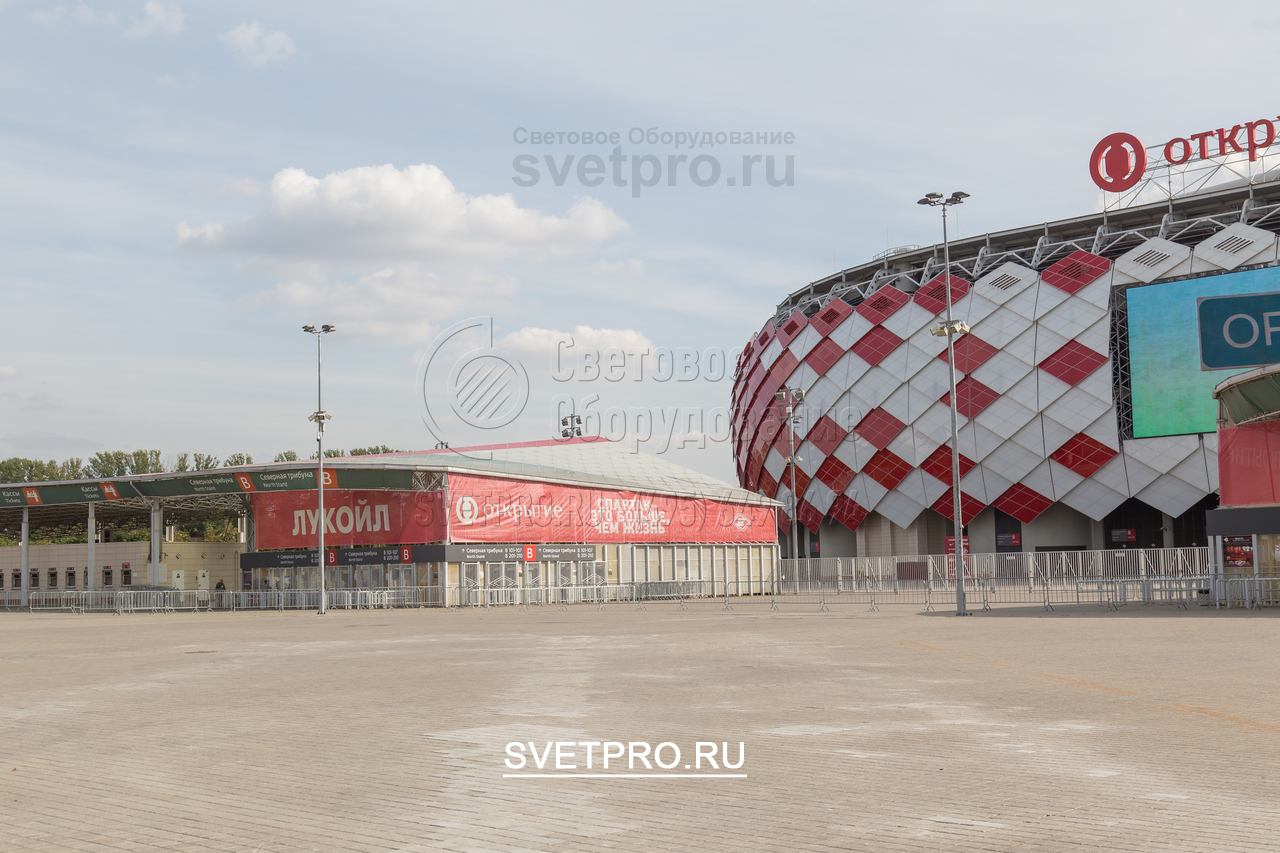

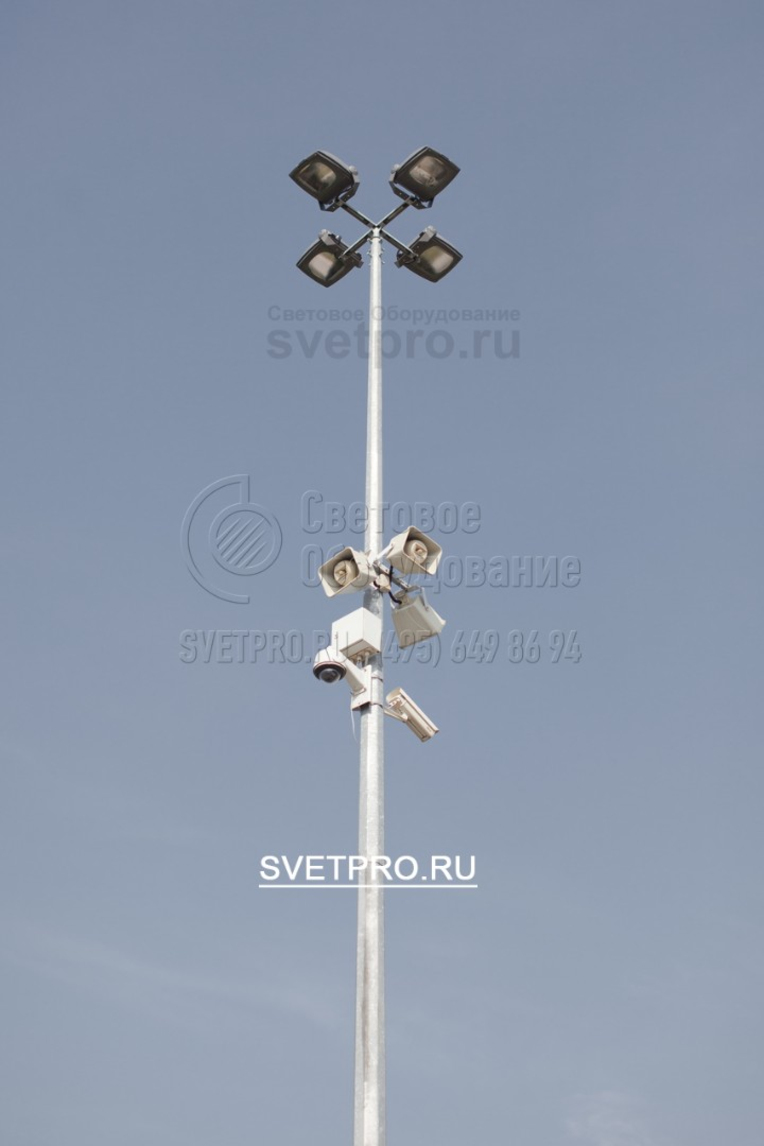

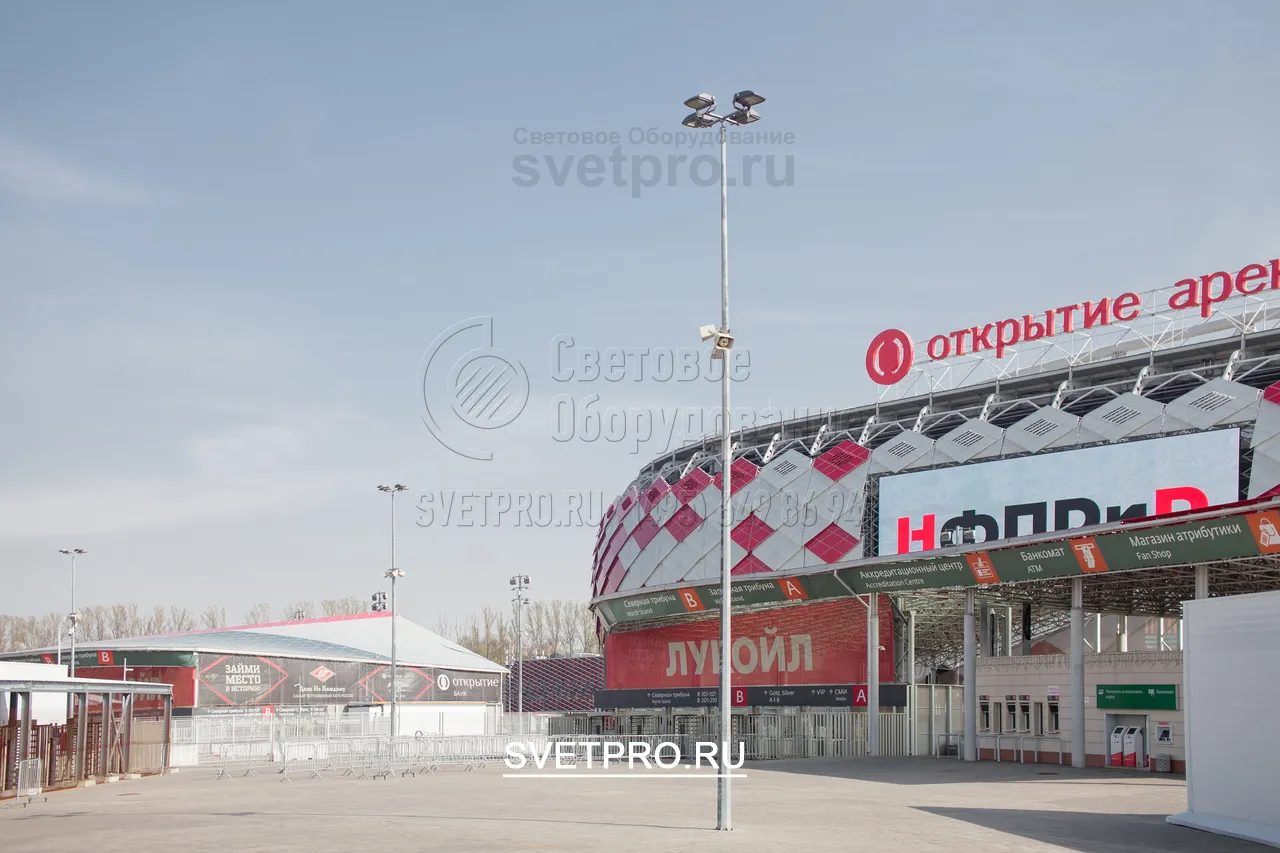

1. На оголовке 12-метровой опоры модели ОГК можно устанавливать прожекторы направленного света. С их помощью освещается большая открытая территория. Например, парковка возле спортивного комплекса или иного общественного объекта. -

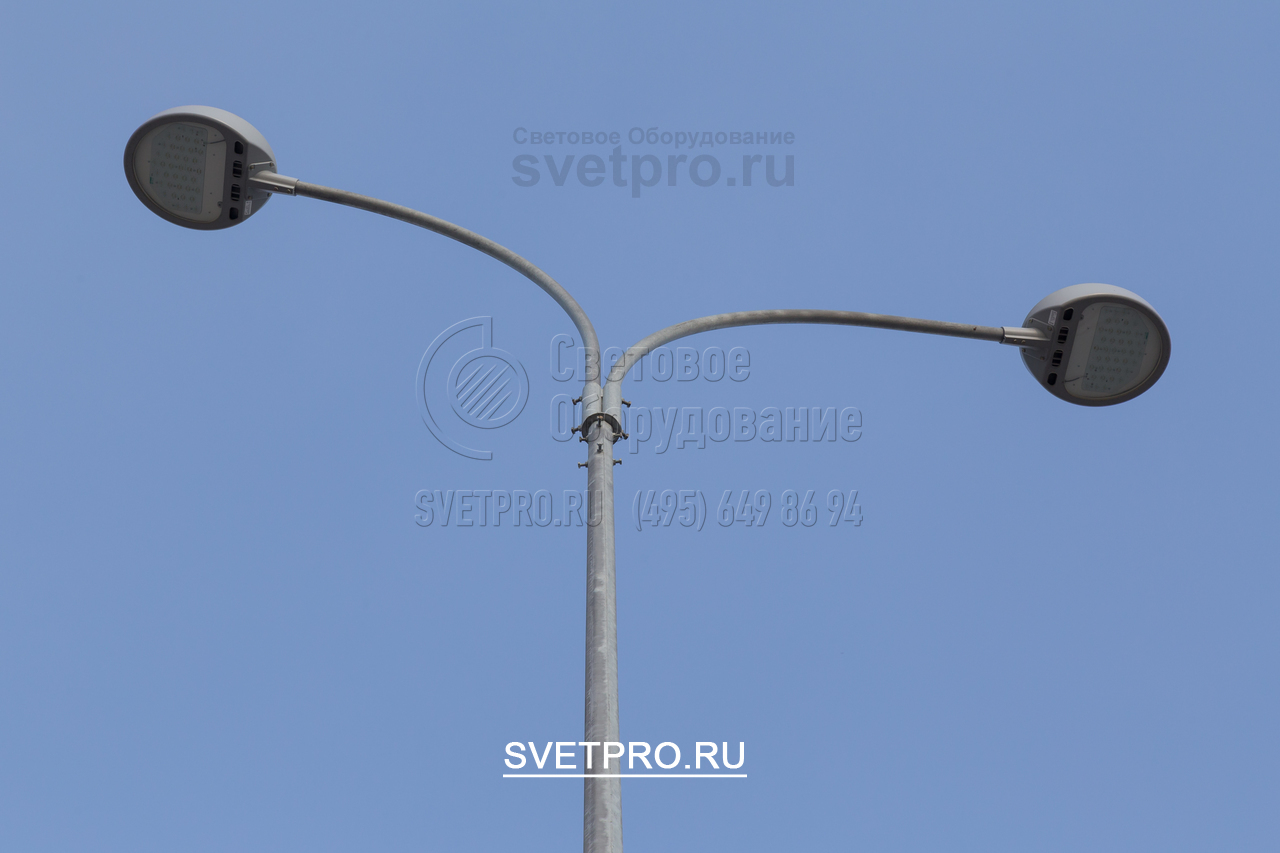

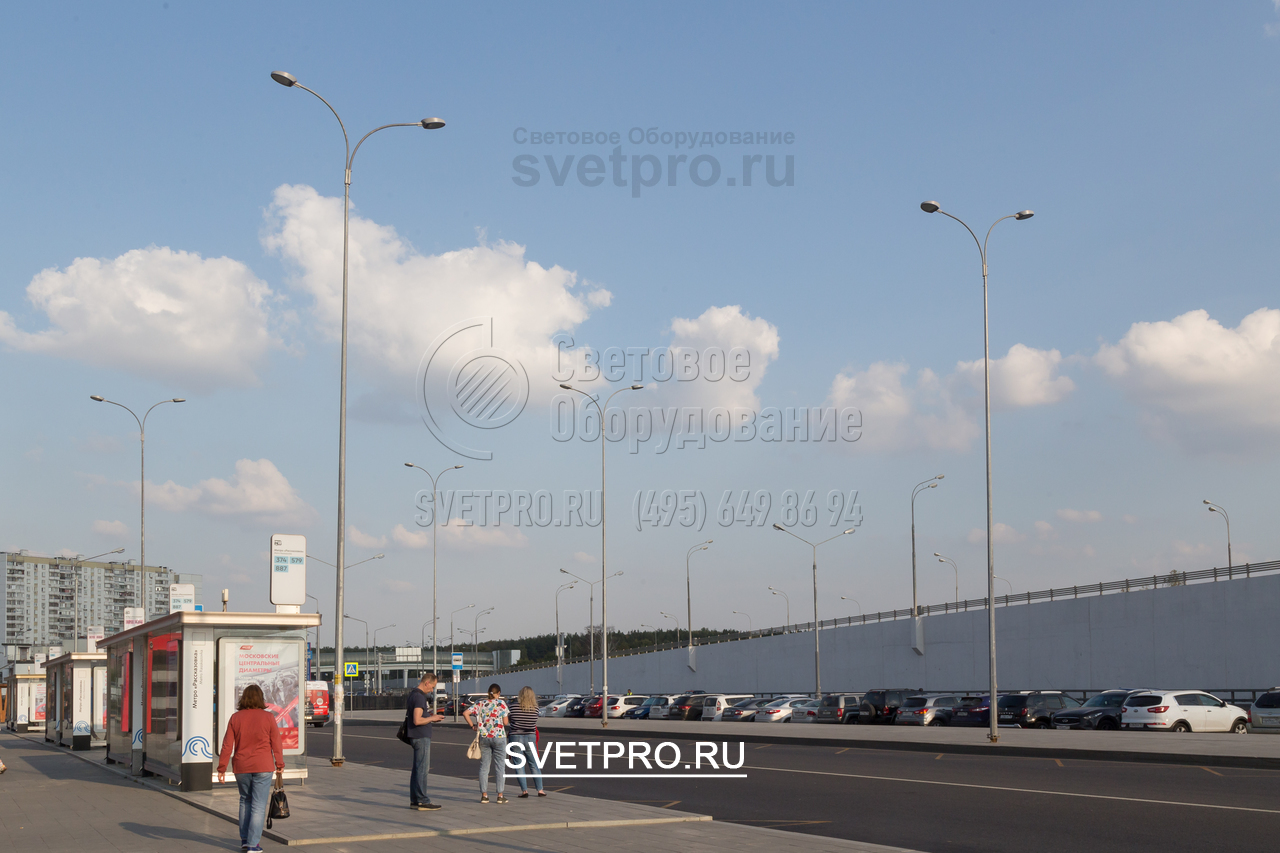

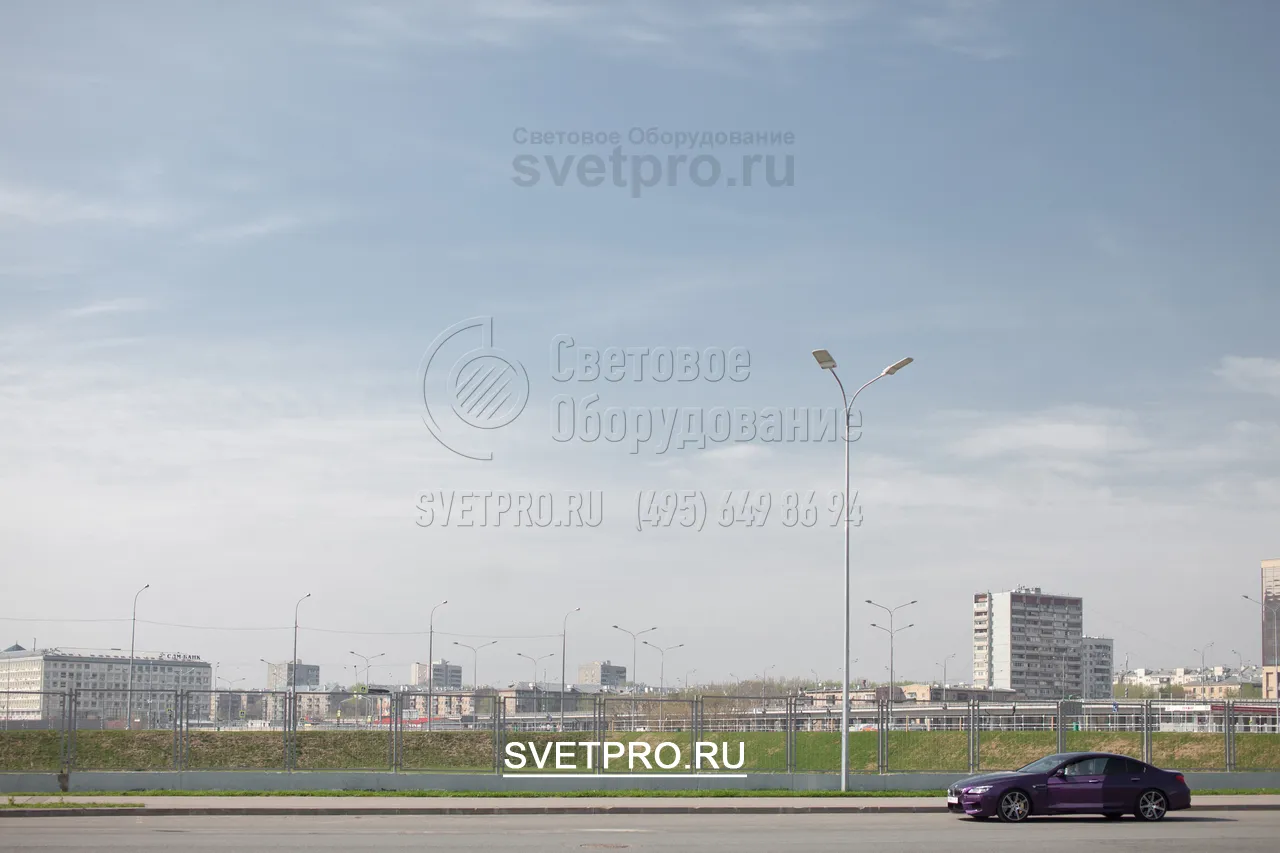

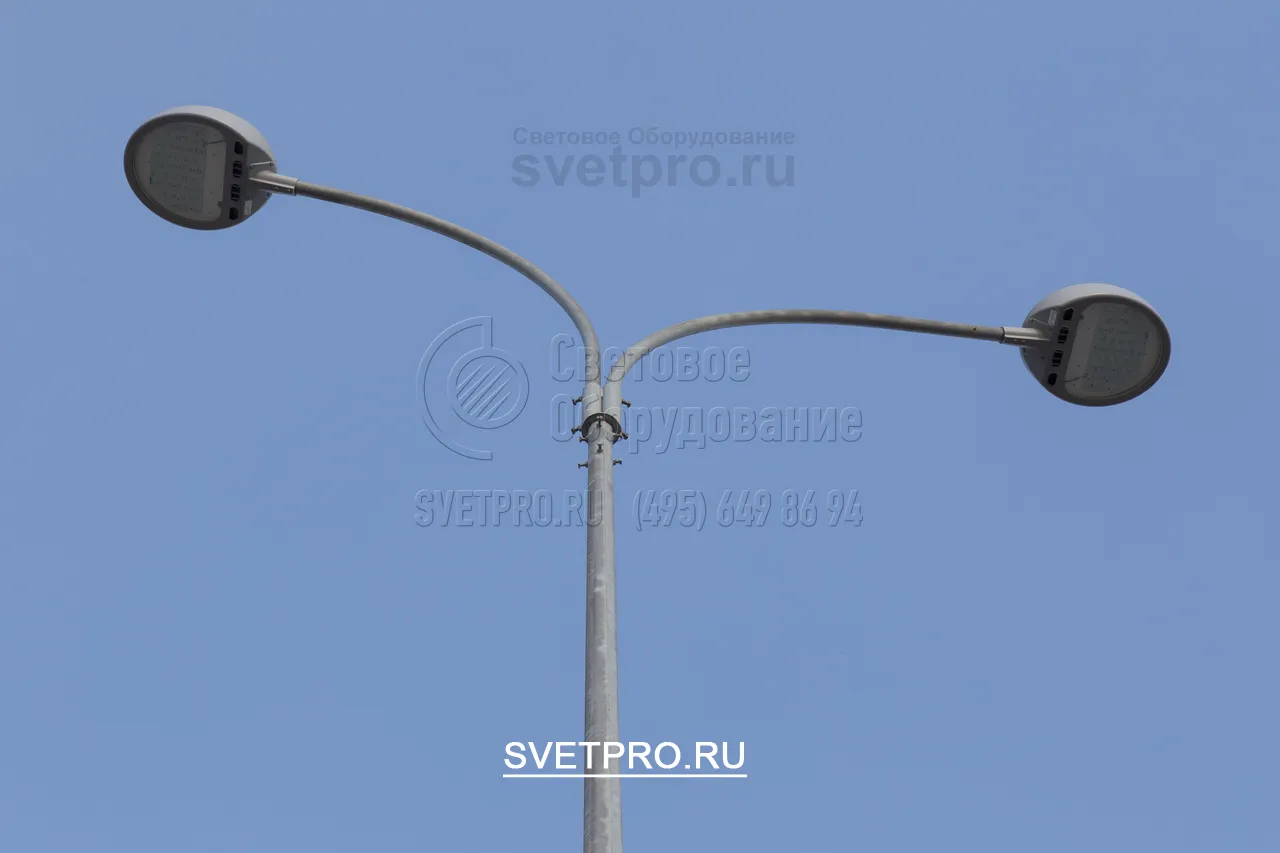

2. Кронштейны, которые устанавливаются на верхушке опор, могут иметь 2 и более рожков. В этом случае покупатель может выбирать угол между ними в зависимости от особенностей освещаемого участка дороги, парковки, иного объекта. -

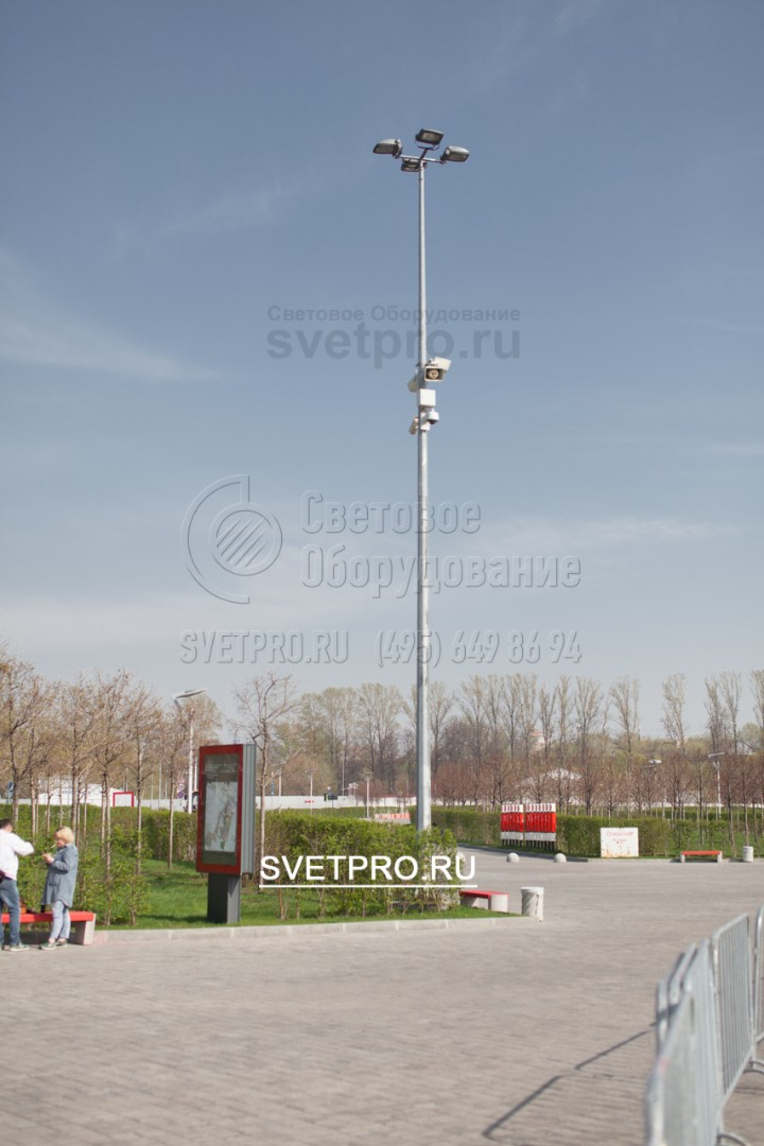

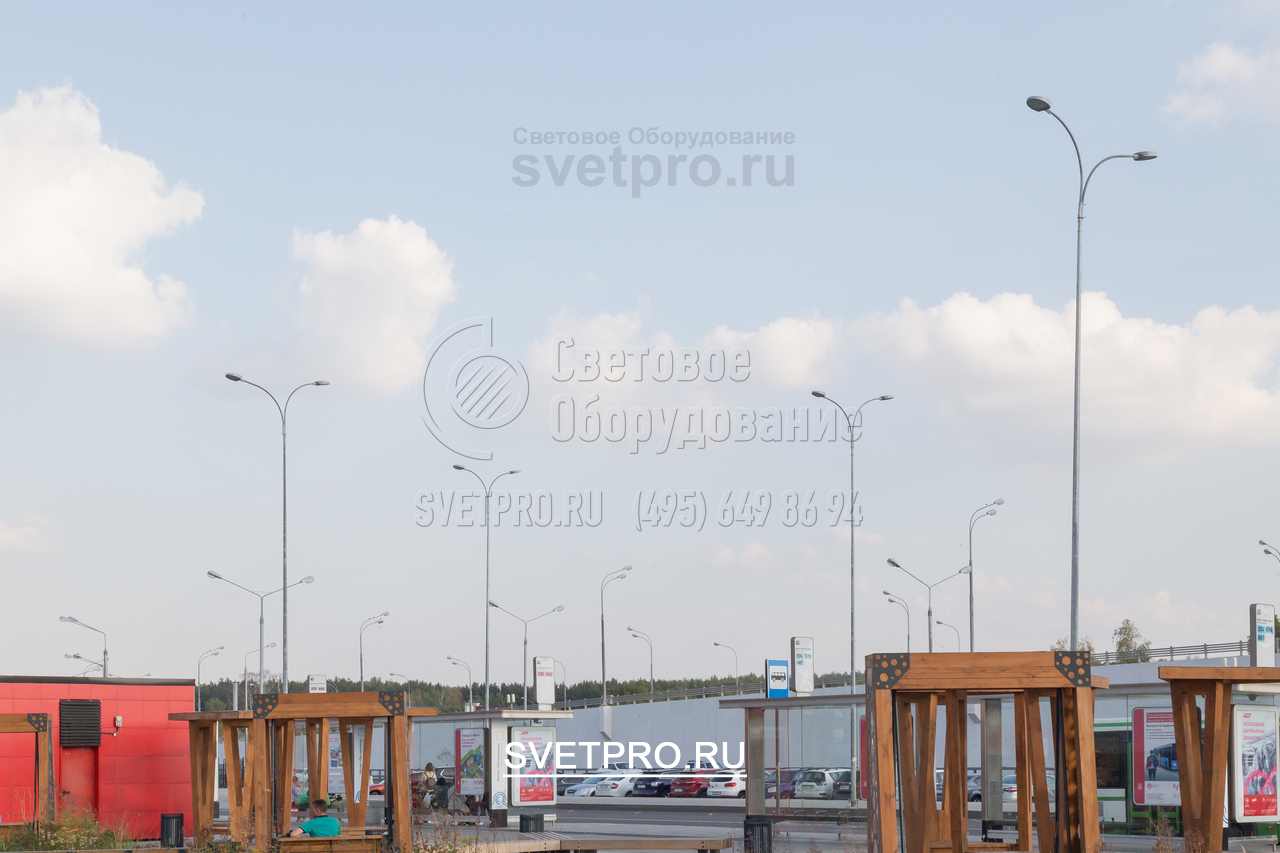

3. Несущая способность опоры модели ОГК рассчитана так, чтобы выдержать вес от установленных наверху прожекторов. Но в некоторых случаях на корпус крепят также дополнительное оборудование. Этого делать не рекомендуется из-за риска поломки инженерной конструкции. -

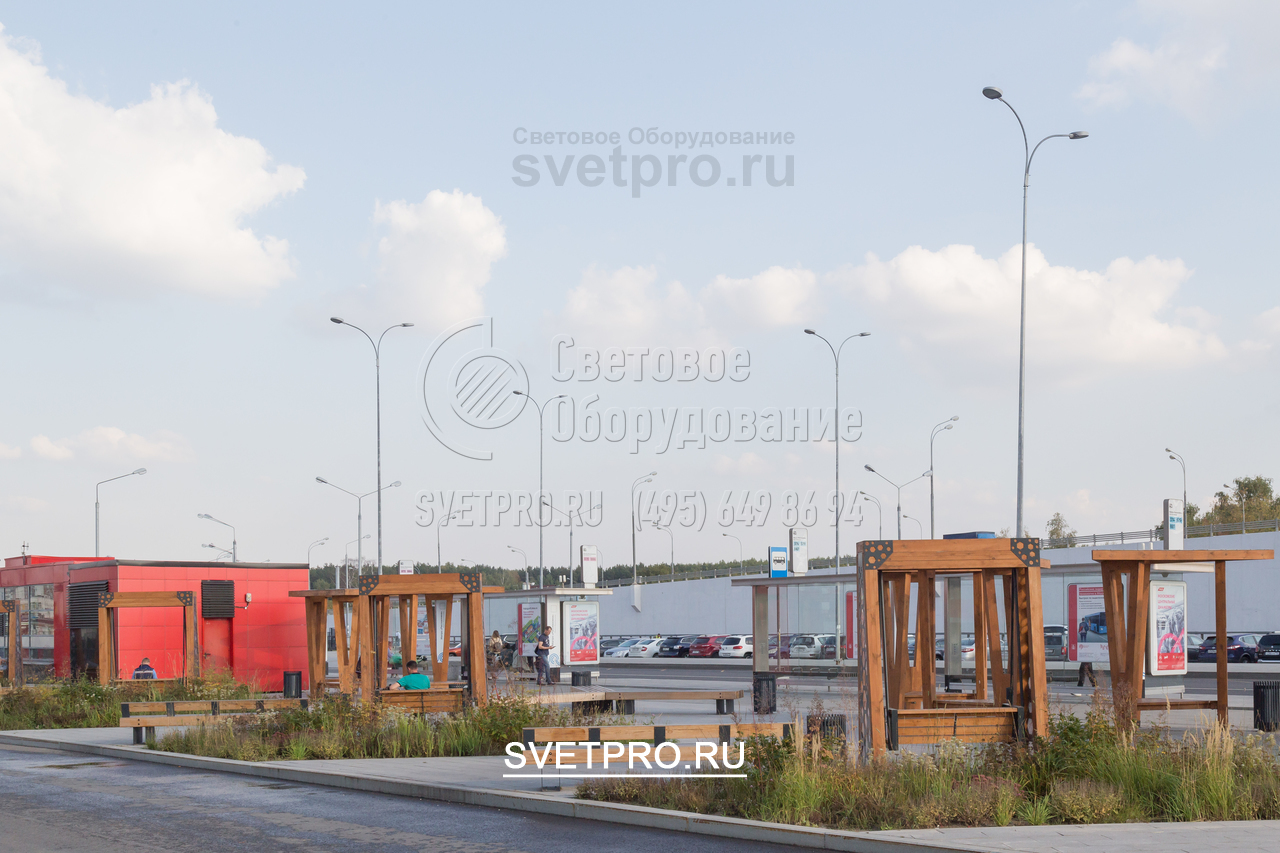

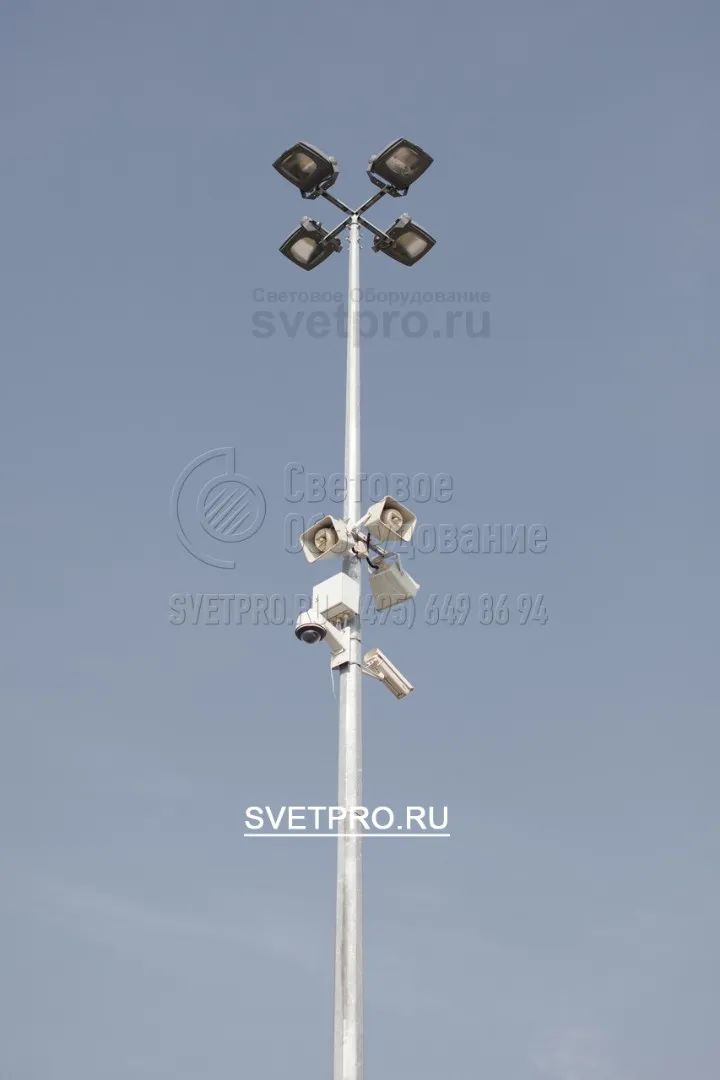

4. При установке на опору дополнительных устройств используются накладные кронштейны. Необходимо тщательно контролировать вес установленного оборудования, чтобы не превысить предельно допустимые нагрузки, указанные в технической документации. -

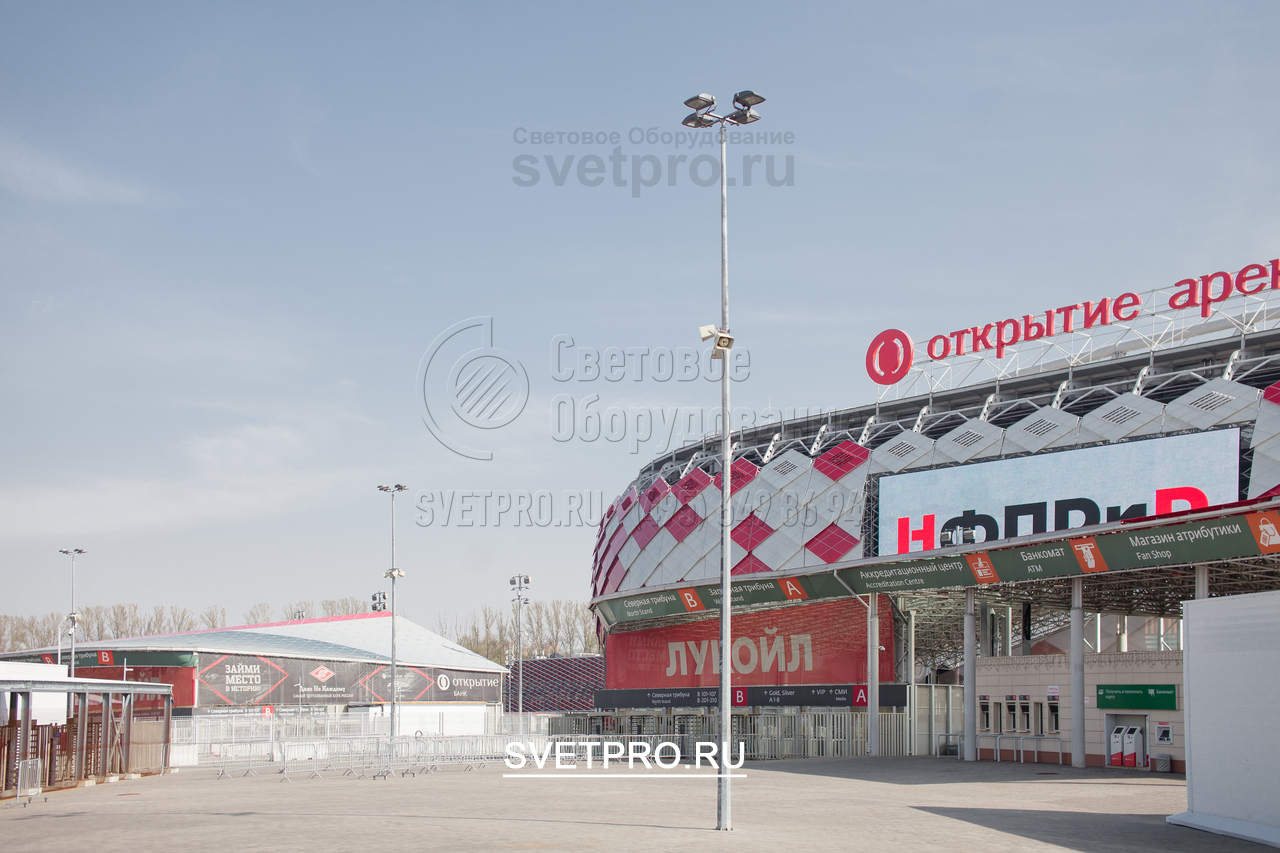

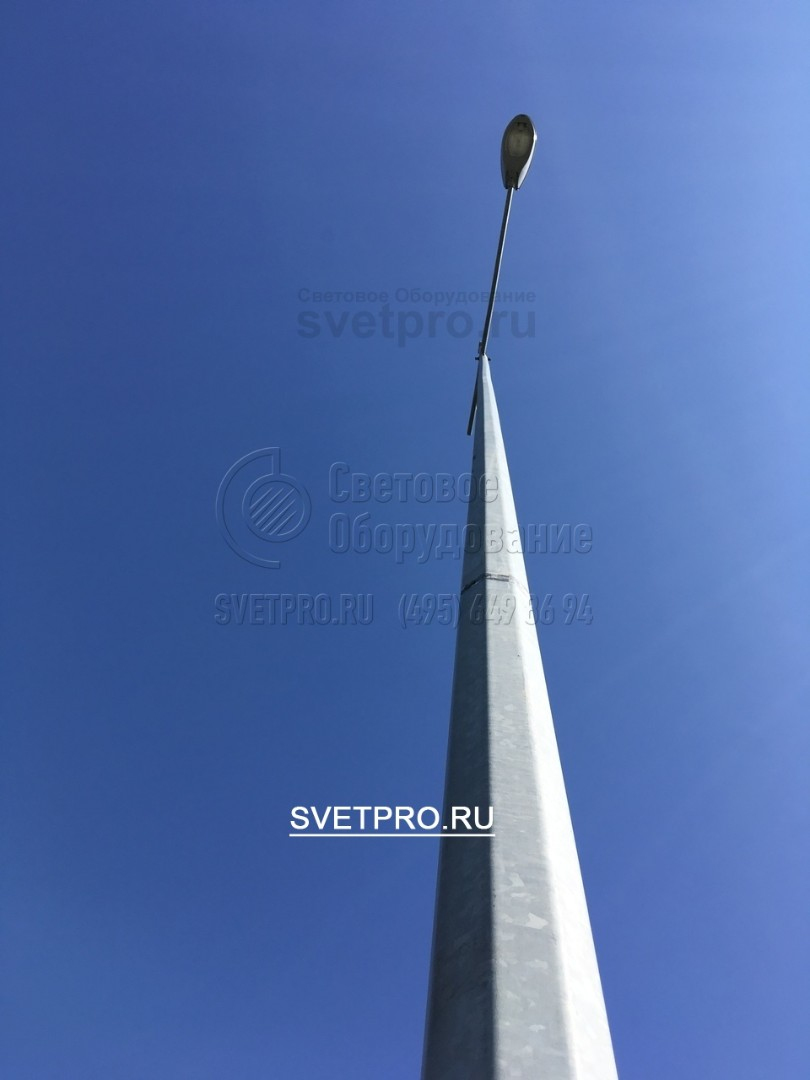

5. На этом изображении отчетливо видна многогранная форма корпуса. Она нужна для того, чтобы повысить жесткость и несущую способность без увеличения веса и материалоемкости изделия. Стороны и вершины фигуры формируют ребра жесткости всей конструкции. -

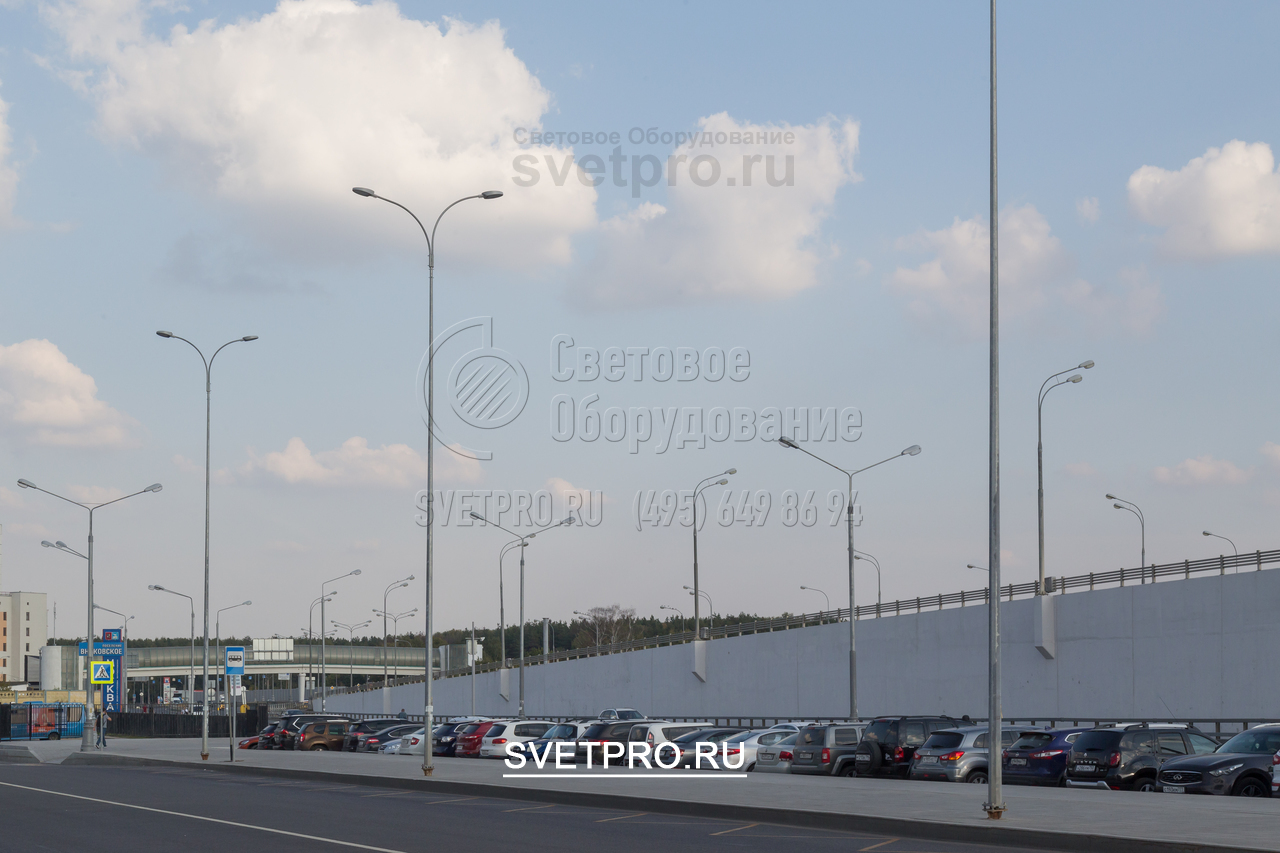

6. Избыточная прочность опор моделей ОГК позволяет устанавливать на них дорожные знаки и указатели. Но кабели для питания световых приборов должны прокладываться под землей, чтобы избежать обрывов из-за обрушения опор или воздействия сильного ветра. -

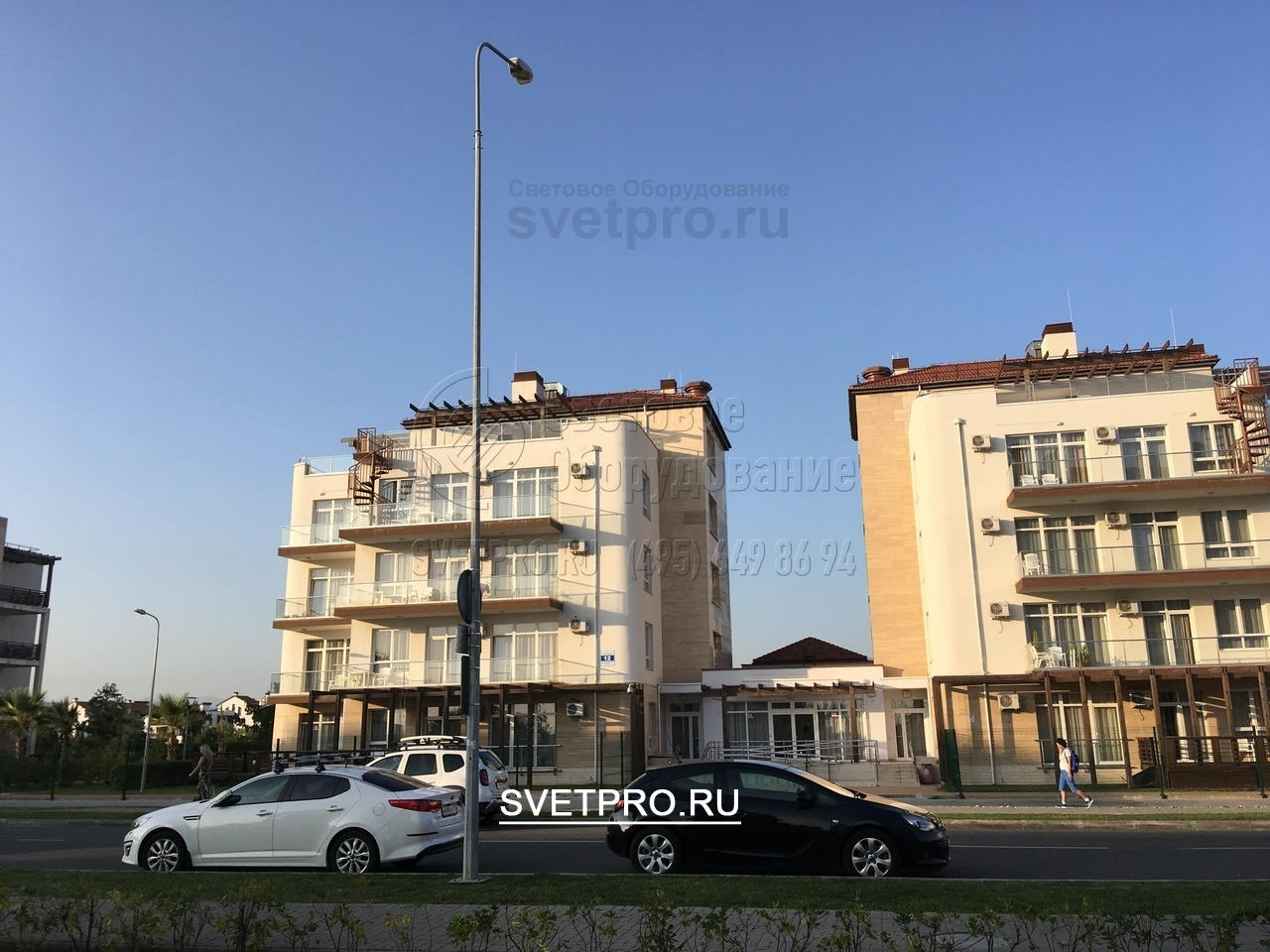

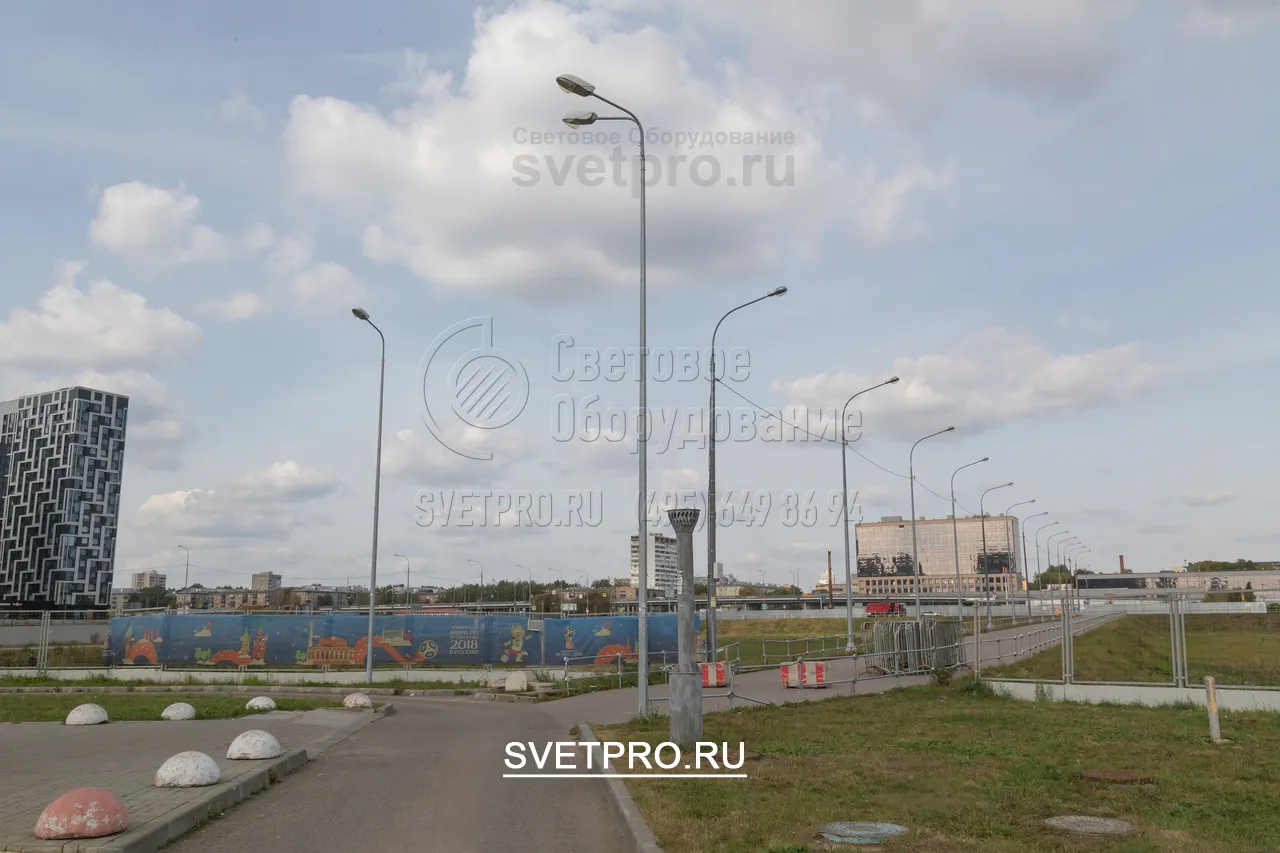

7. При подземной прокладке проводов для подачи энергии к светильникам внешний вид освещаемой территории улучшается. Кроме того, отсутствие висящих проводов упрощает движение габаритной техники по площадке, исключаются обрывы из-за намерзания льда или налипания снега. -

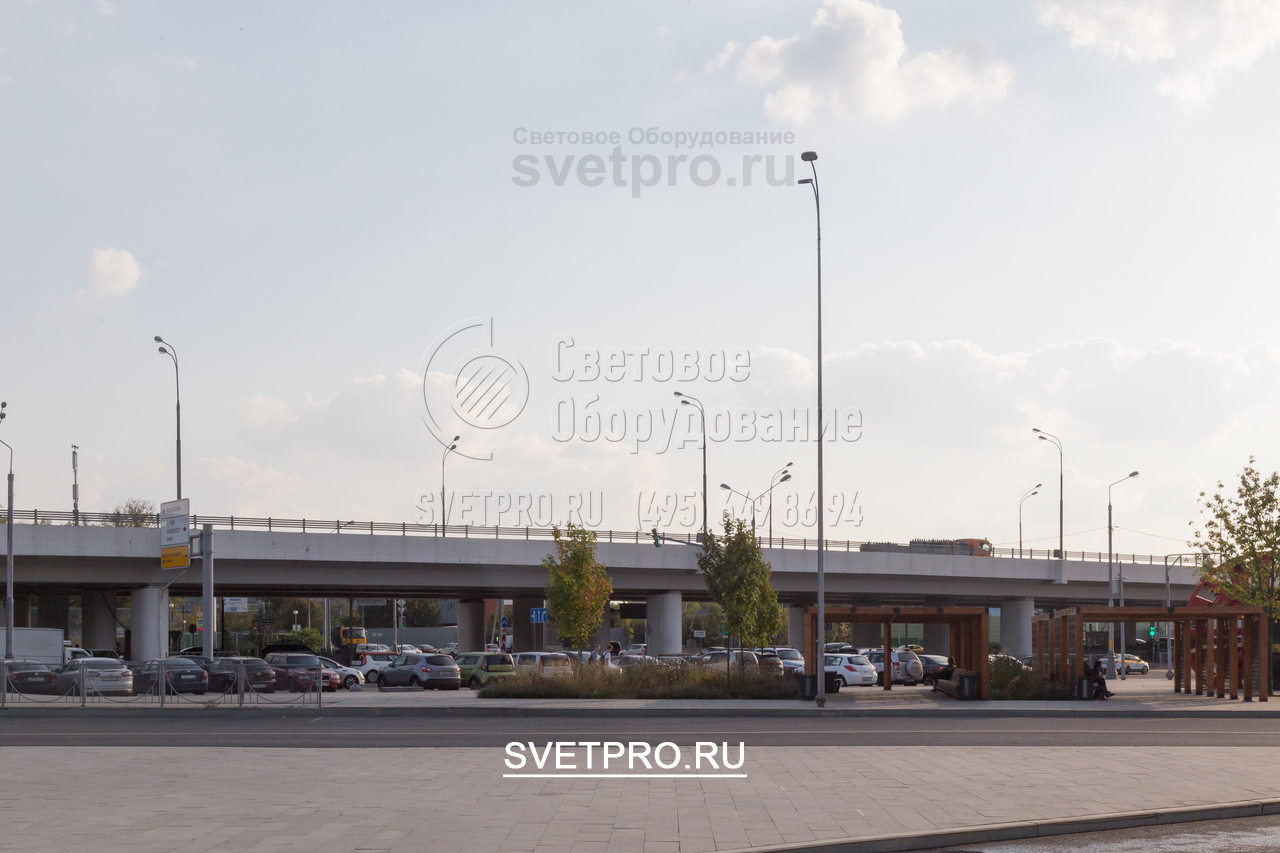

8. На изображении видны опоры силового и несилового типов. В первом случае кабели для подачи электричества проложены по воздуху, что упрощает монтаж, но ухудшает внешний вид инженерной сети. Во втором все провода установлены под землей и надежно защищены от внешних воздействий. -
9. У фланцевых опор в нижней части имеется квадратная опорная площадка, за которую корпус крепится к закладному элементу фундамента. Поэтому при установке на тротуаре он будет хорошо виден и мешать движению. В этом случае рекомендуется использовать прямостоечные модели. -
10. На этом изображении представлена опора, у которой на верхушке установлен современный безрадиусный кронштейн. На него можно установить два светодиодных светильника, которые будут освещать пространство по обе стороны от корпуса. -

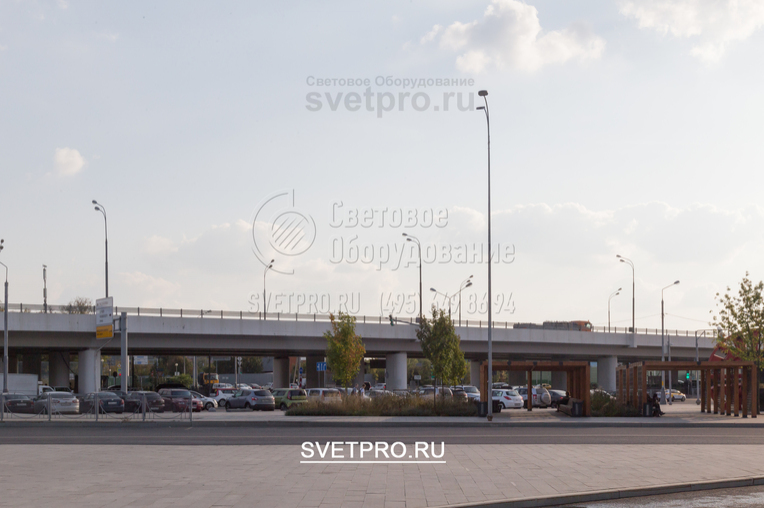

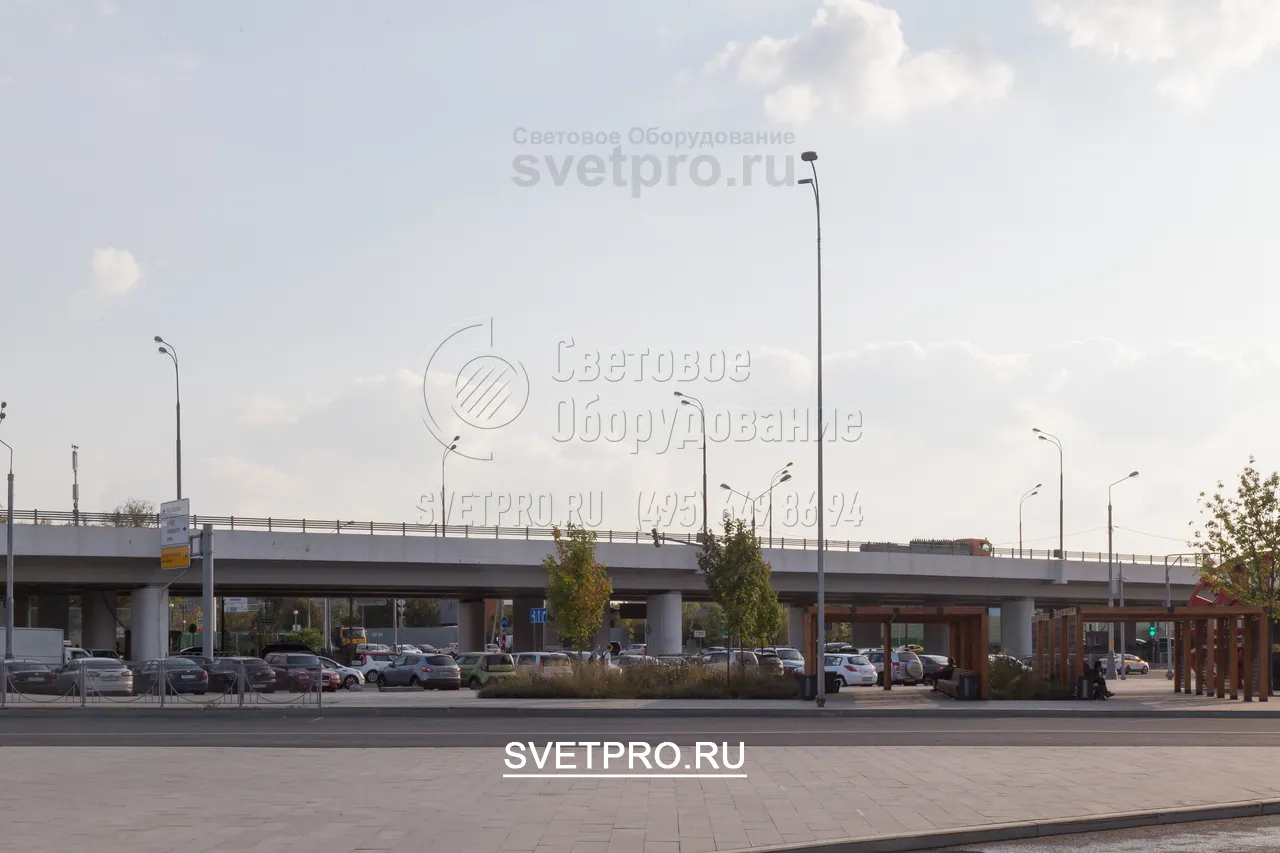

11. Опоры с фланцевой монтажной площадкой можно устанавливать не только в грунт на фундамент, но и на эстакады в городе. В этом случае закладной элемент приваривается прямо к балкам моста. Установить в таком месте прямостоечную осветительную конструкцию невозможно. -
12. Опора модели ОГК цинкуется, чтобы избежать появления ржавчины на корпусе и уменьшения срока службы из-за потери прочности. Цинковое покрытие сохраняет целостность до 15 лет, поэтому обновлять его в процессе эксплуатации опоры не нужно. -
13. Оцинкованные граненые опоры имеют красивый вид без окрашивания порошковой краской. Цинковый слой становится серебристым, конструкция органично вписывается в современный стиль оформления улиц населенного пункта. -
14. При использовании цинкового покрытия для защиты опор от ржавчины барьерный слой формируется внутри и снаружи корпуса. Поэтому контакт углеродистой стали с кислородом и водой полностью исключается. Срок службы оцинкованной опоры — более 25 лет. -
15. Наиболее экономичным способом осветить открытые площадки являются светодиодные светильники. Они потребляют мало электроэнергии, имеют большой срок службы. Выделяют мало тепла и не нуждаются в громоздких пускорегулирующих устройствах, безопасны для окружающей среды. -
16. Одно из преимуществ использования опор ОГК — низкие затраты на эксплуатацию инфраструктуры наружного освещения. Управляющая компания не несет затрат на окрашивание опор, так как защитный цинковый слой не требует обновления до конца срока эксплуатации. -
17. Цинковая противокоррозийная защита на поверхности стальной опоры сохраняет свою эффективность даже при частичном повреждении барьерного слоя. Металл выступает как жертвенный катод и не дает окислиться стали, что способствует увеличению срока службы опоры. -

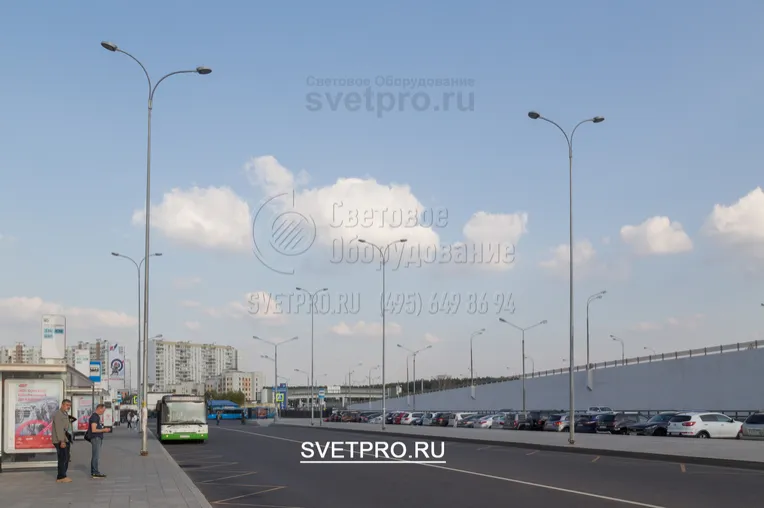

18. В отличие от краски, которой покрывают парковые конструкции, цинковый защитный слой опор ОГК имеет способность к самовосстановлению. Если на его поверхности появятся мелкие царапины и сколы, они самостоятельно затягиваются со временем без постороннего вмешательства. -
19. Цинковый слой, которым защищают опоры уличного освещения, имеет высокую прочность. Даже контакт с острыми предметами и шершавыми поверхностями не приводит к нарушению барьерной защиты. Это упрощает процесс перевозки и установки опор. -
20. Фланцевые опоры крепятся на месте на закладной элемент, который заранее бетонируется в фундаменте. Поэтому ствол у опоры имеет длину ровно в 12 метров. По габаритам он помещается на европрицепе, длина которого не может превышать 13 метров.
