Опоры граненые конические складывающиеся

Главная > Учебник светотехники > Опоры и мачты освещения > Опоры граненые конические складывающиеся

Опора является инженерной конструкцией, состоящей из нескольких частей.

Разновидностью граненых конических опор являются изделия с подвижной верхней стволовой частью, называемые опоры граненые конические складывающиеся. Их применяют для освещения территорий, на которые въезд спецтранспорта, применяемого при обслуживании осветительных приборов, затруднен или запрещен. В данную категорию входят спортивные сооружения: корты для тенниса, поля для гольфа, горнолыжные трассы, трамплины и объекты железнодорожного транспорта: платформы, перроны.

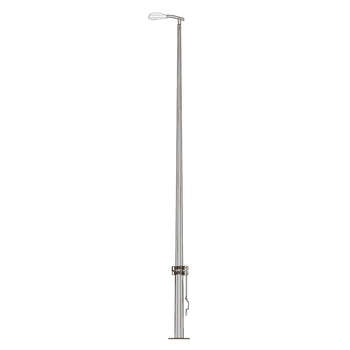

Опора является инженерной конструкцией, состоящей из нескольких частей: нижней стволовой – фиксируемой неподвижно, верхней – наклоняемой, к которой прикрепляется осветительный прибор или кронштейн со светильниками, шарнирного узла и балансира. Нижнее и верхнее основание опоры завершается фланцем. Высота изделия от 6 до 25 м, в том числе статической части – 3,5-10,1 м.

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Монтаж складывающихся опор

В процессе эксплуатации ствол опоры подвергается не только ветровым нагрузкам, но и воздействию, сопровождающему ее периодический наклон. Стабильность установки гарантирована фланцевым способом объединения с закладной деталью фундаментного блока. Разработаны рекомендуемые варианты ФБ, учитывающие особенности фланца основной конструкции и условия ее эксплуатации. Глубина закладки: 1,5-2,5 м. Устойчивость фиксации соблюдена последующим бетонированием.

Подключение осветительных приборов

Питающий кабель вводится в складывающуюся опору подземным способом. Для этого в фундаментном блоке и закладной детали выполнены вырезы. Протяжка осуществляется внутри полого ствола. В его нижней надземной части имеется лючок, закрытый крышкой. За ним расположена планка с электрокомплектующими и пластина для заземления.

Обеспечение антикоррозионной защиты

Эксплуатационная среда, при отсутствии соответствующей защиты, способна причинить вред стальной конструкции. Меры принимаются на стадии изготовления. Они проявляются в горячем цинковании. Оно устраняет неровности, шероховатости, скрывает сварной шов и защищает от агрессивной среды. Дополнительно может наноситься порошковое окрашивание или лакокрасочное покрытие.
