ОГКС Опоры граненые конические складывающиеся

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГКС Опоры граненые конические складывающиеся
Область применения:
  • Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.
Назначение:
  • Опоры освещения
  • Oпopы ocвeщeния для стадионов
Покрытие: Горячее цинкование
Артикул производителя: ОГКС-Н
Количество световых приборов: 2
Установка: На фундамент
Количество крепежный отверстий: 4
Материал: Листовая сталь
Размер фланца: 300-660 мм
Нижний диаметр: 136-456 мм
Верхний диаметр: 60-124 мм
Вес: 29-834 кг
Высота: 3-25 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

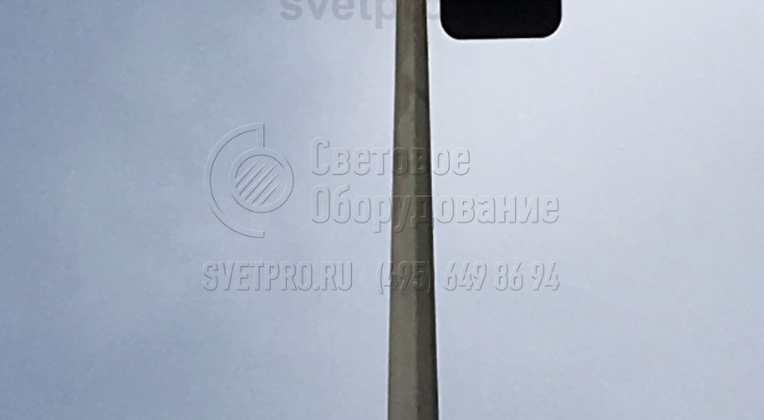

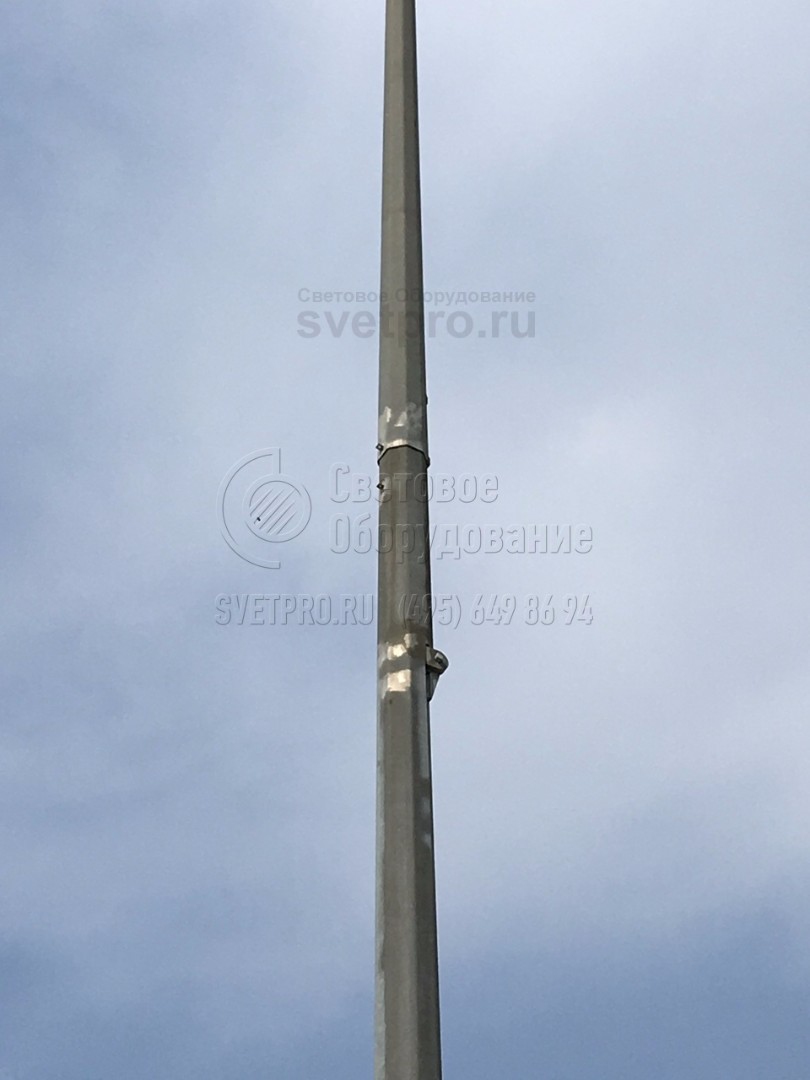

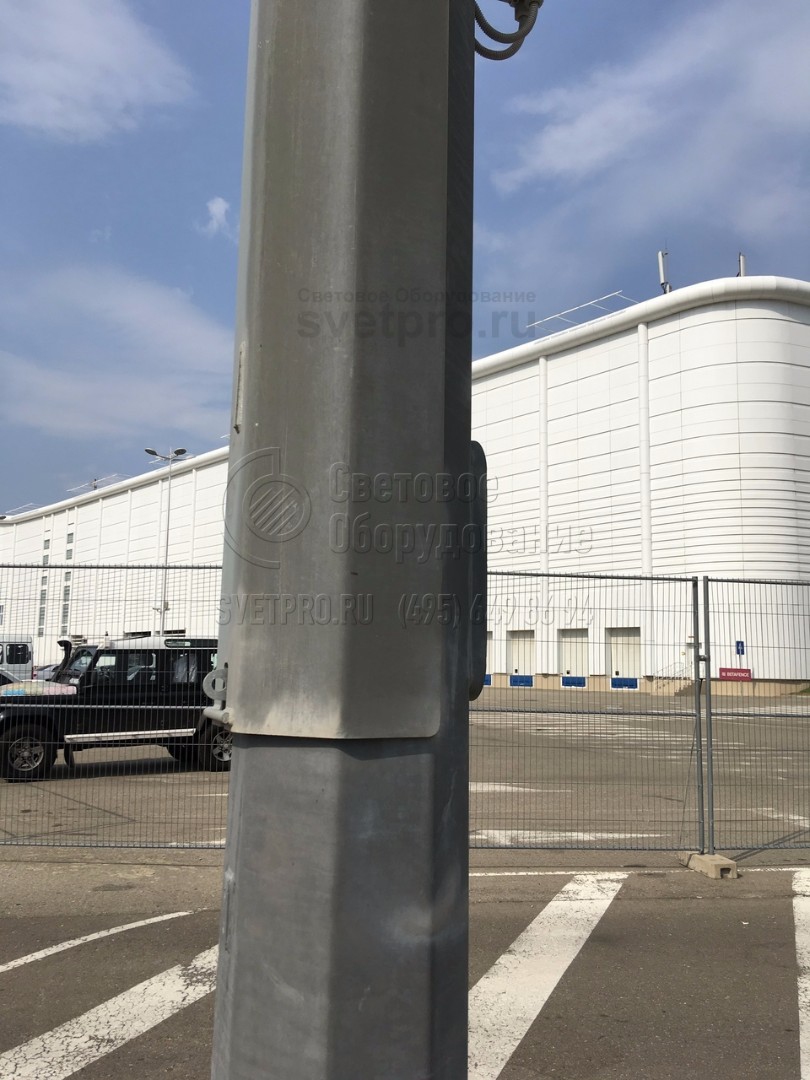

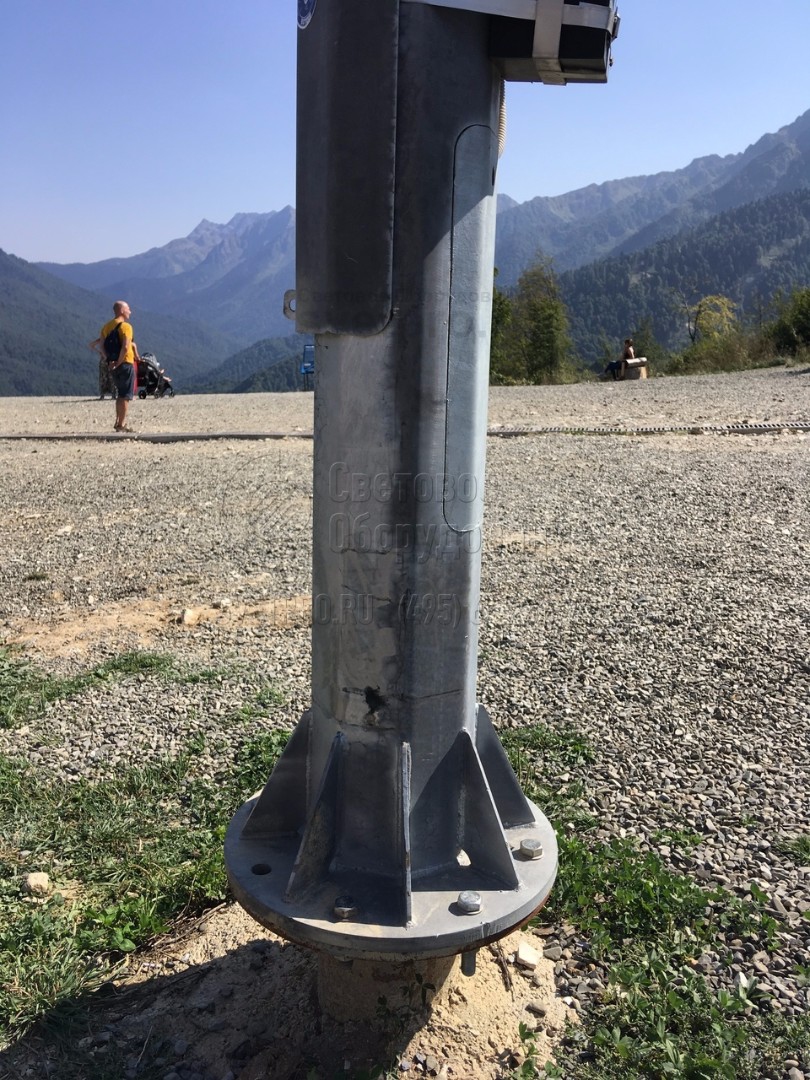

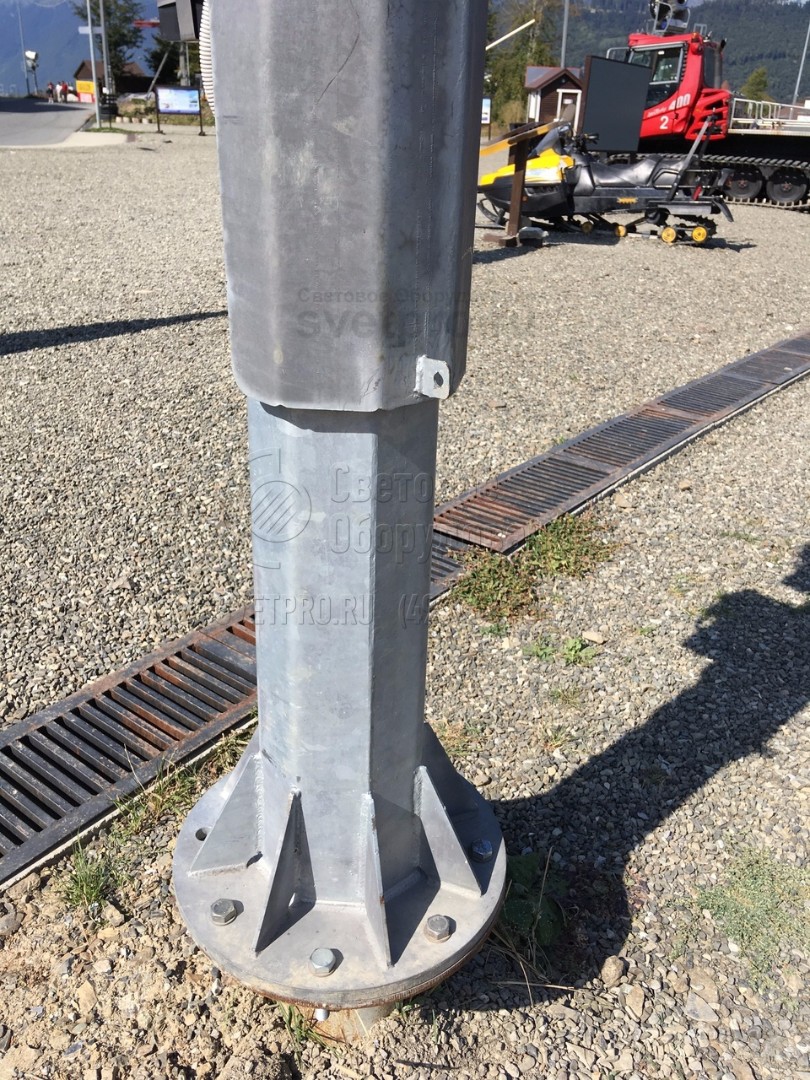

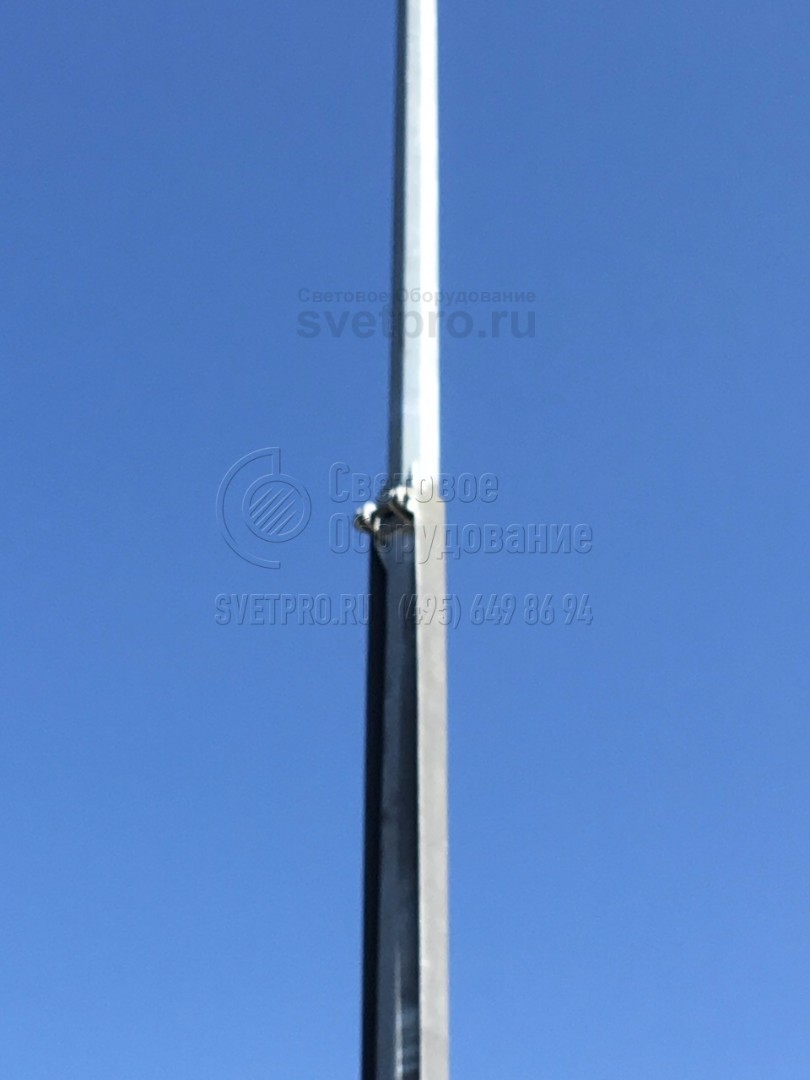

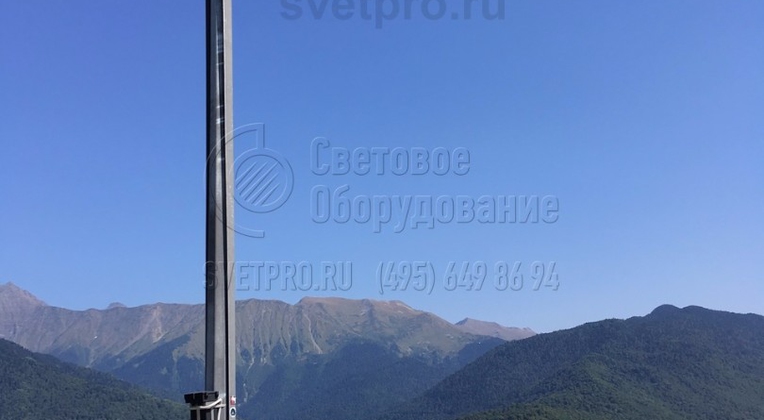

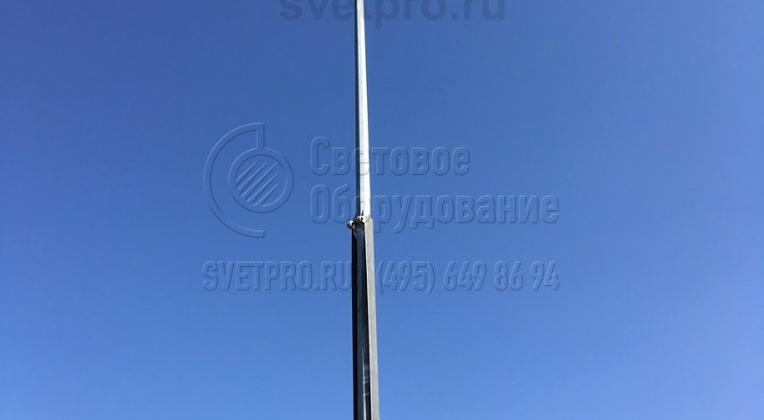

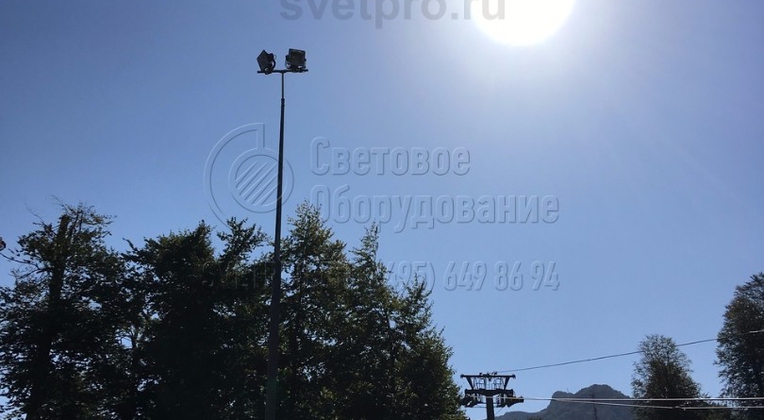

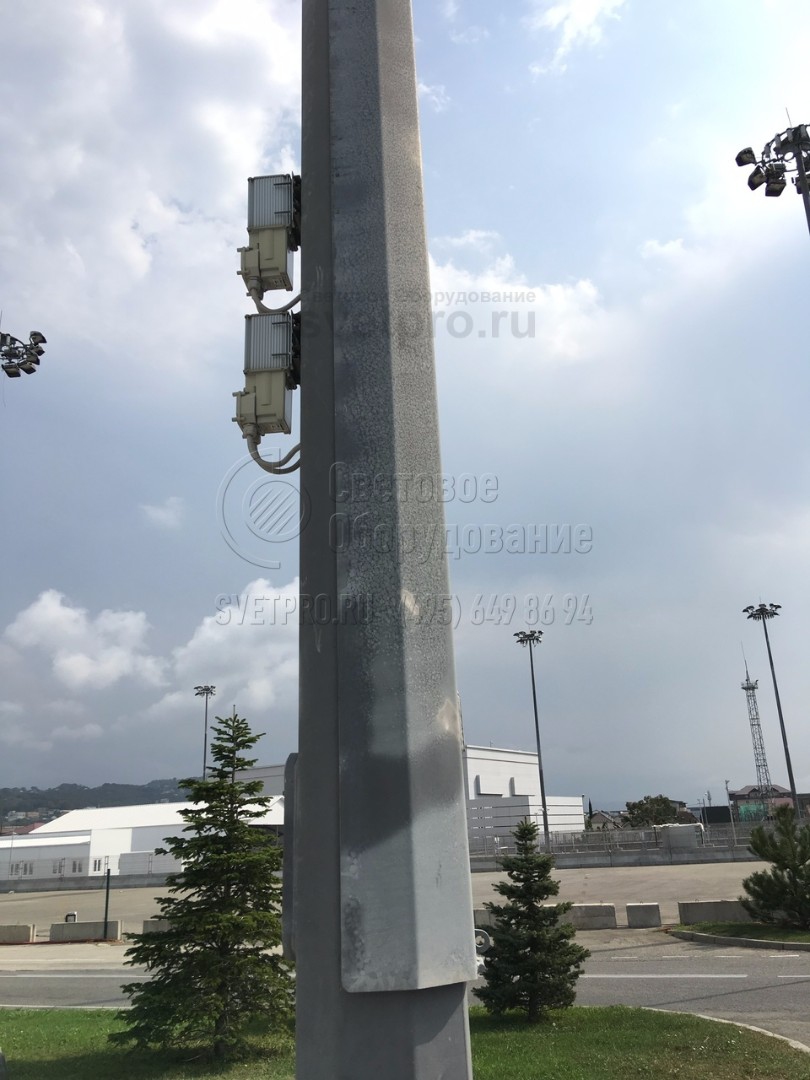

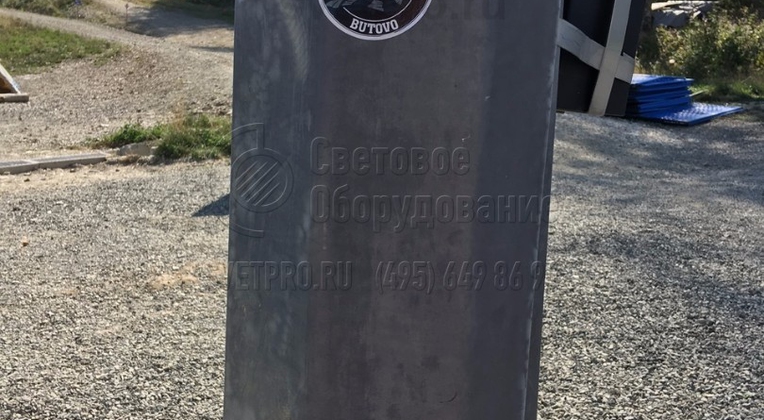

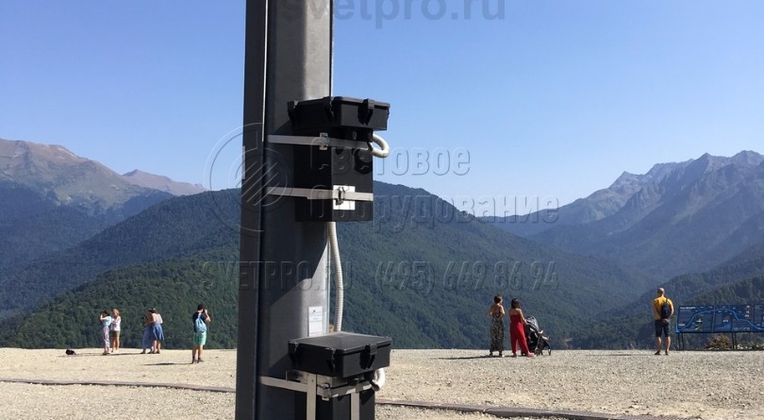

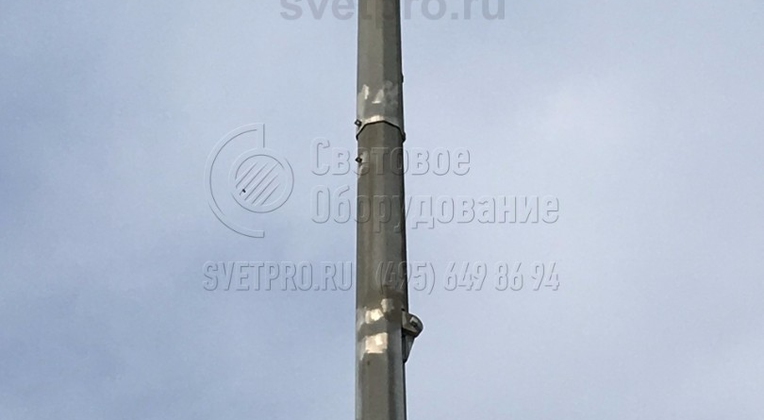

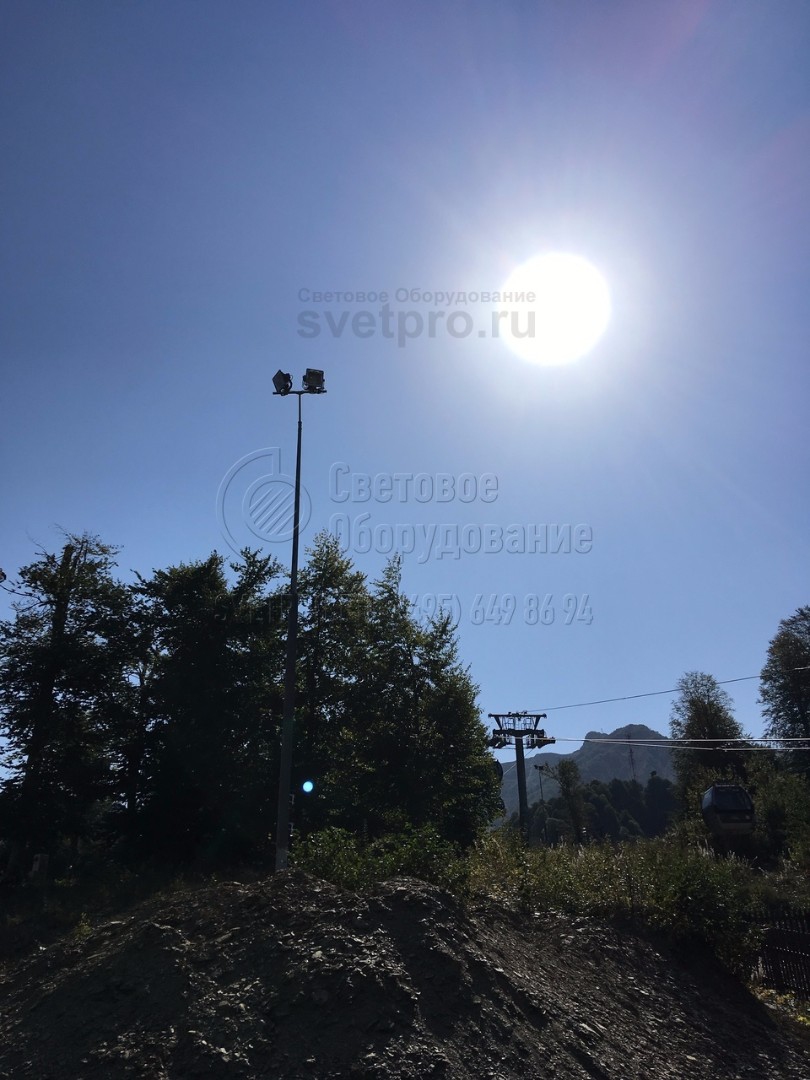

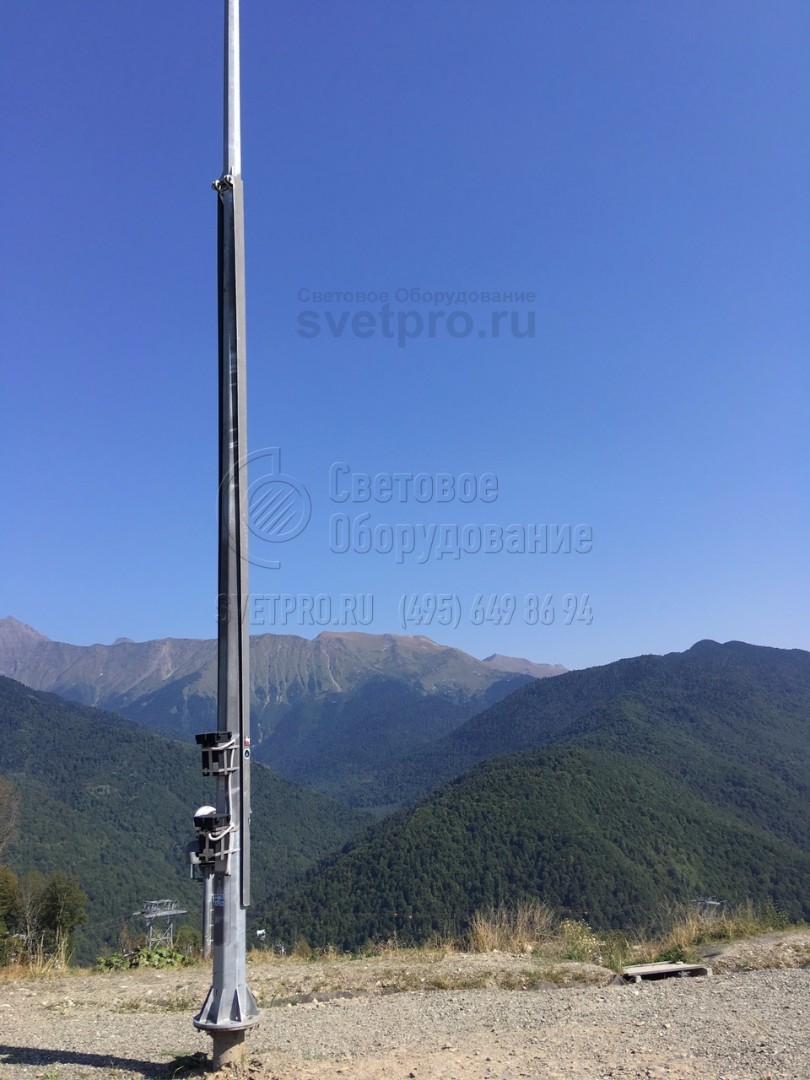

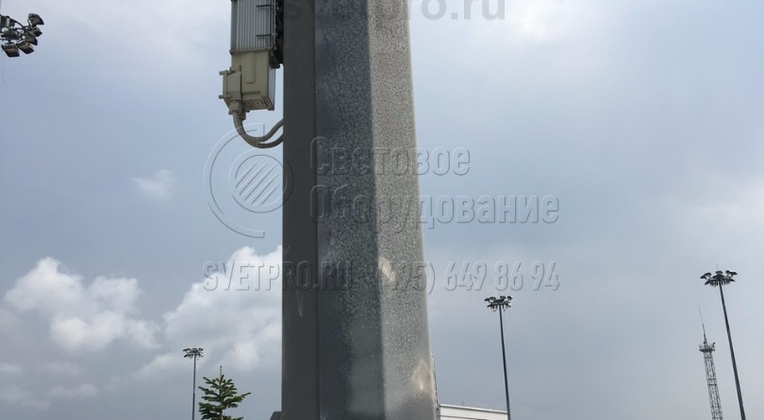

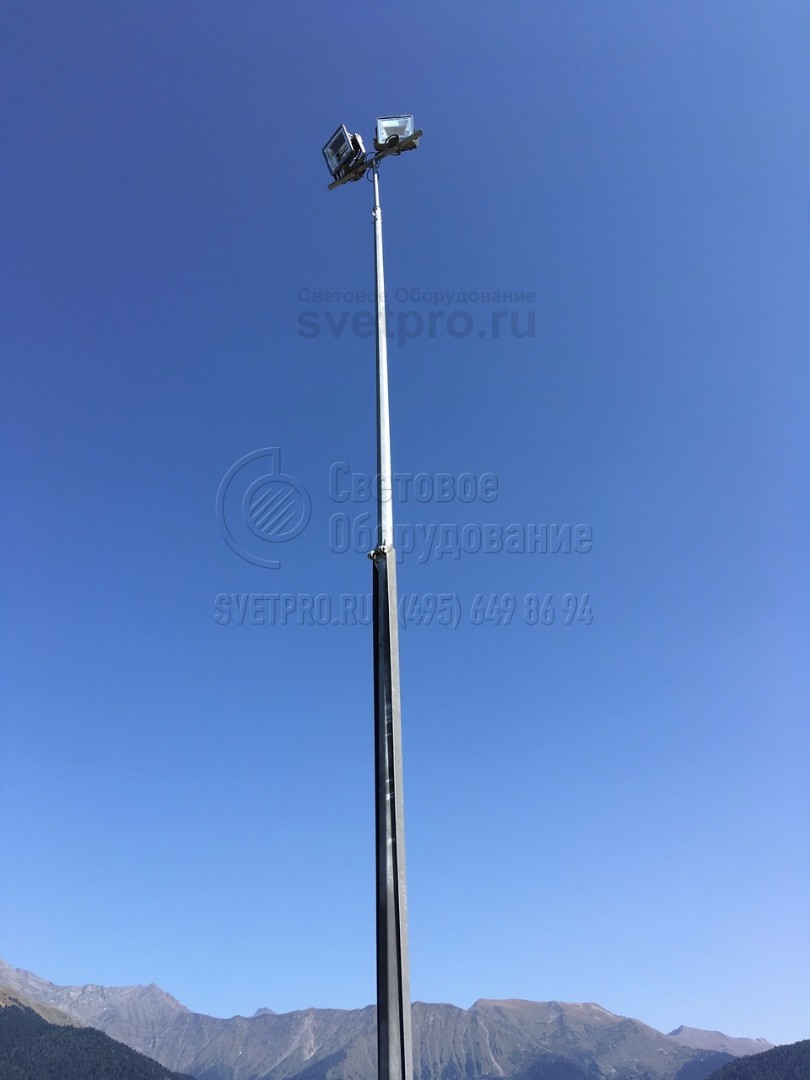

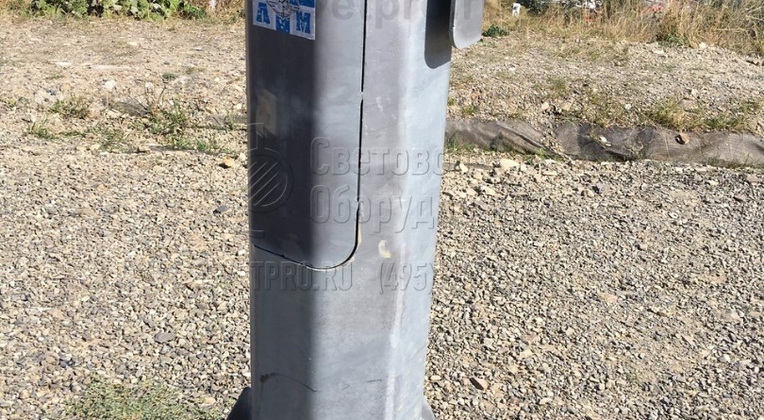

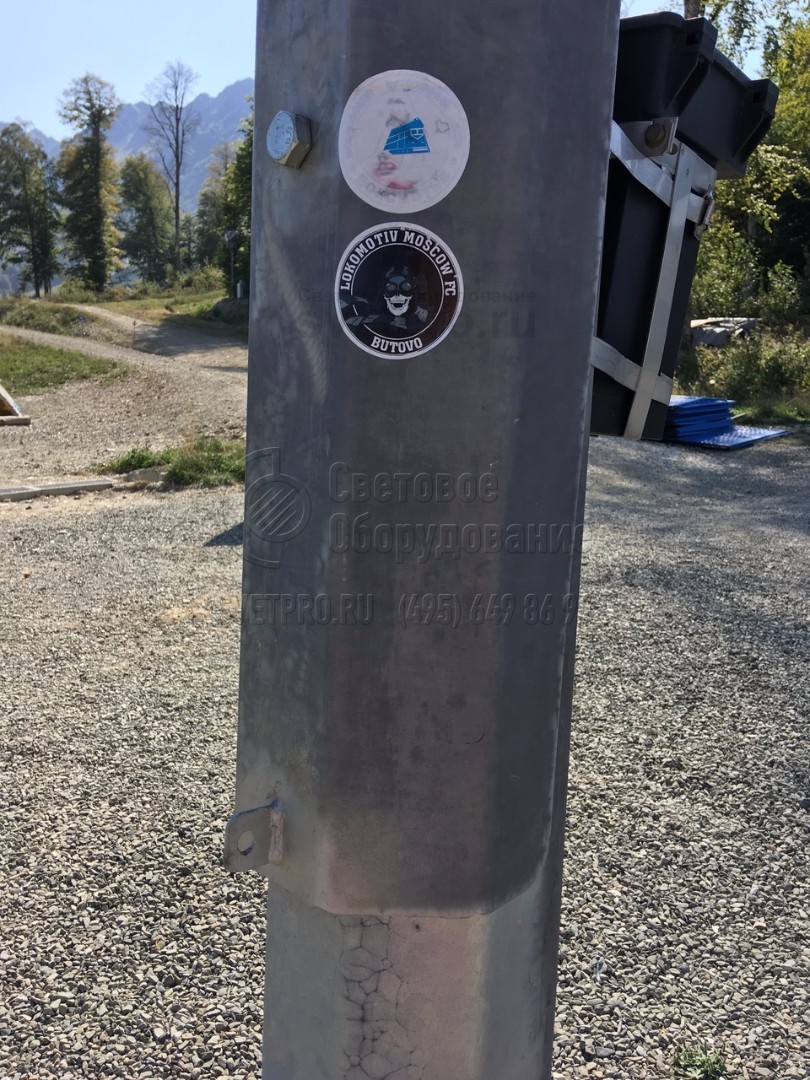

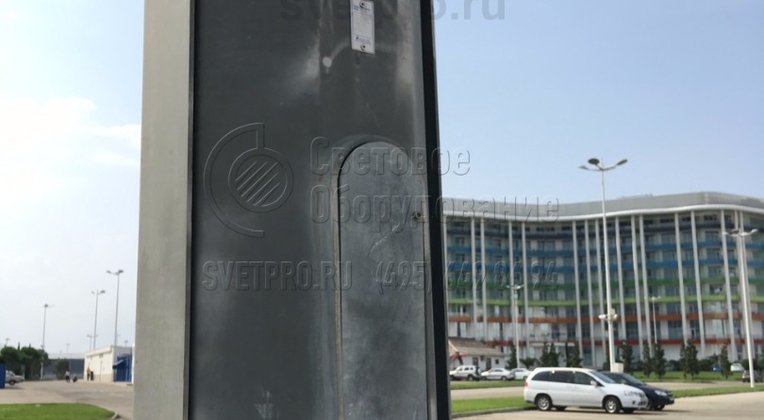

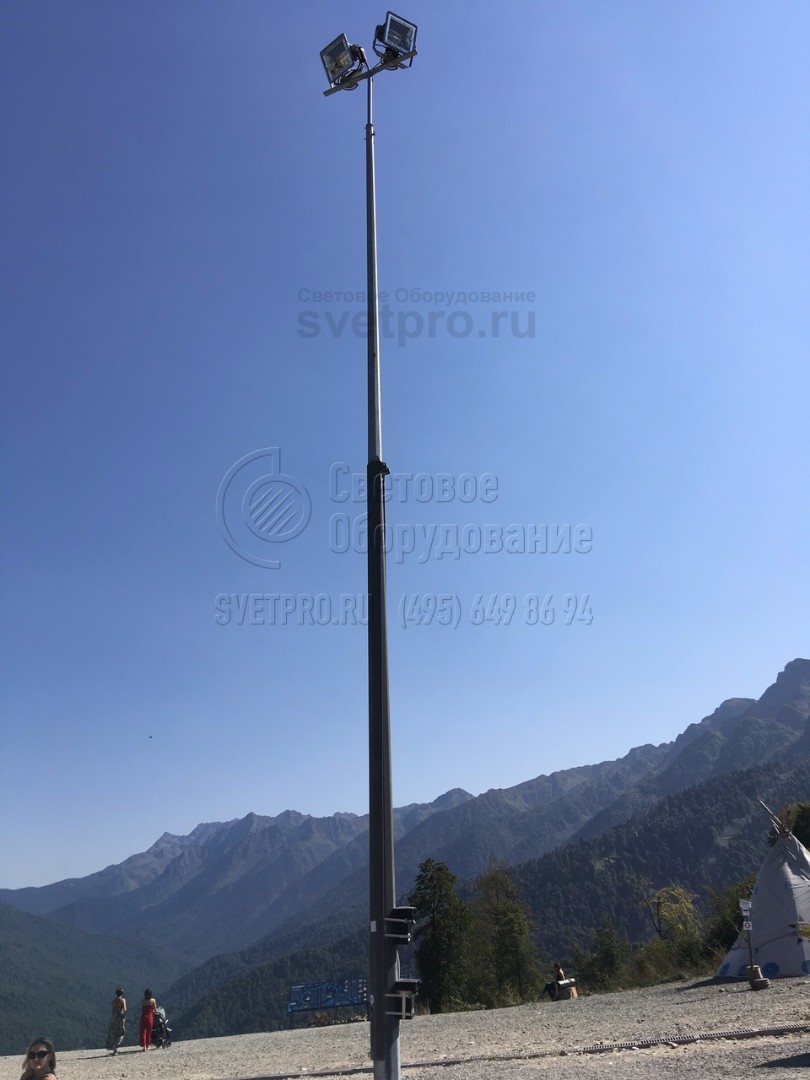

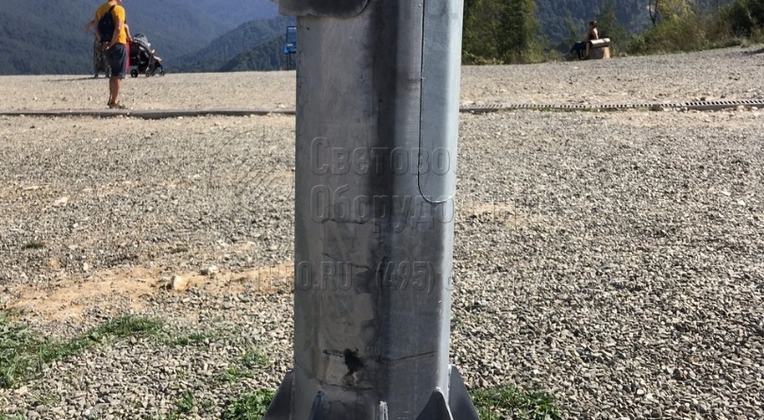

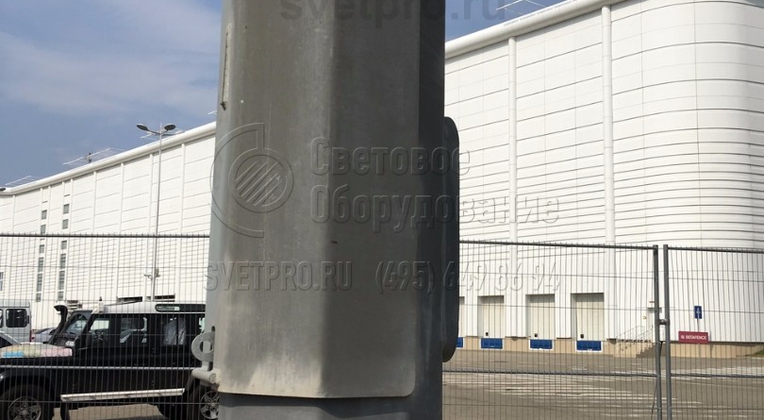

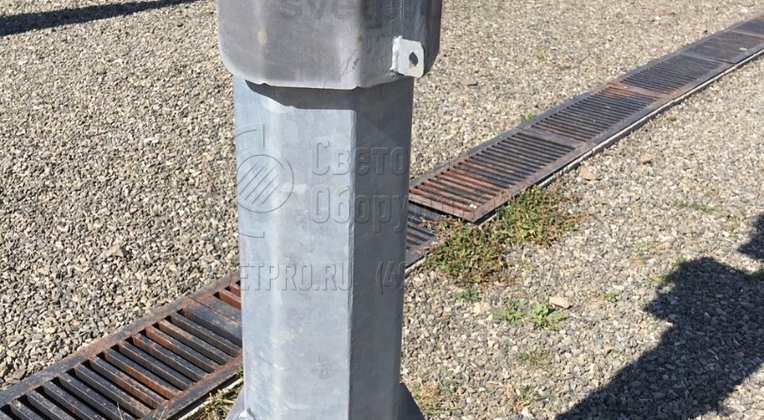

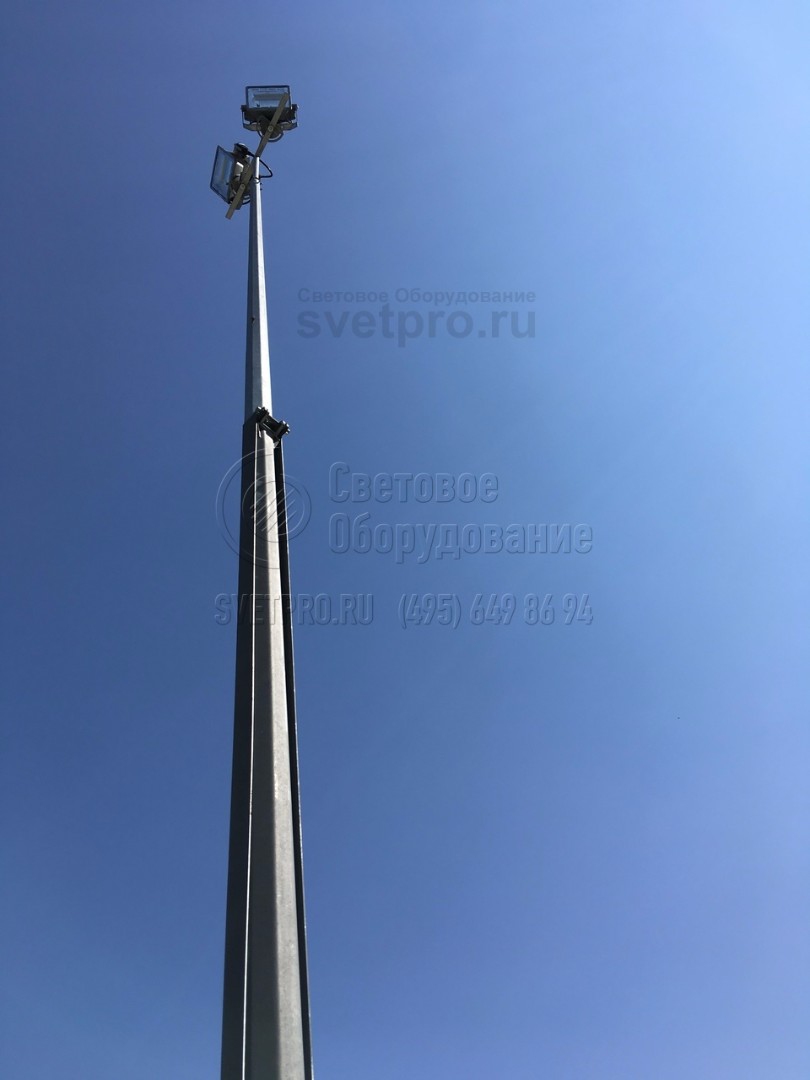

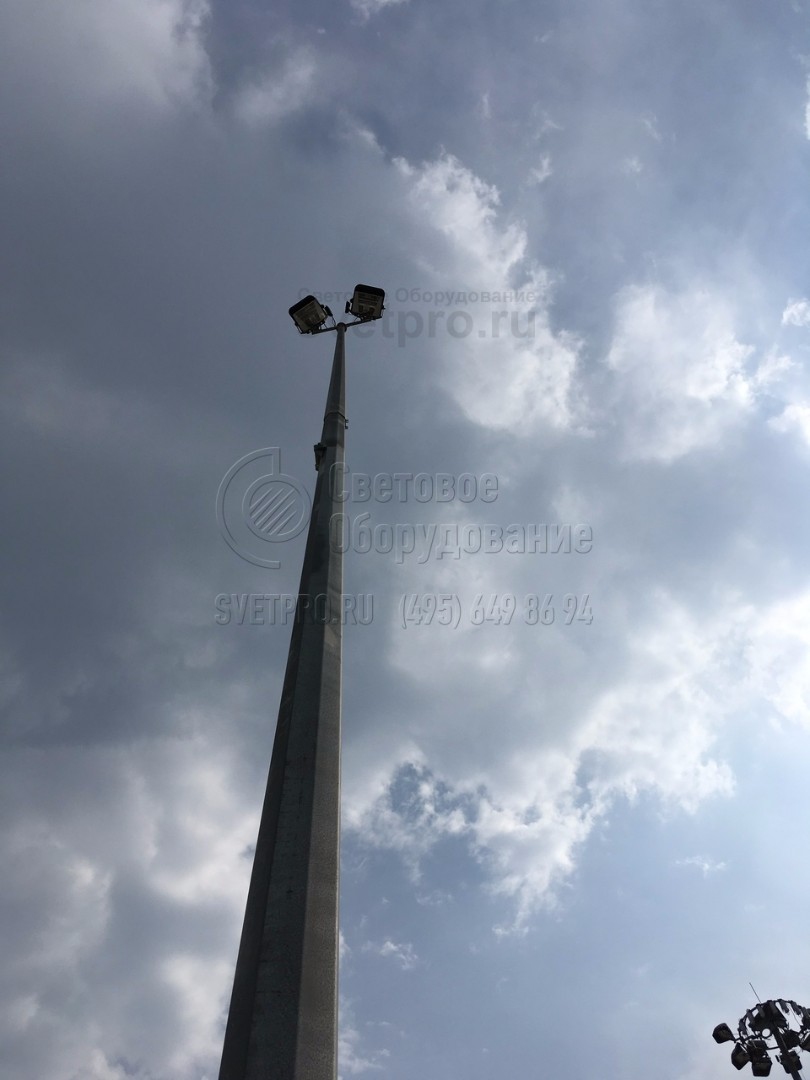

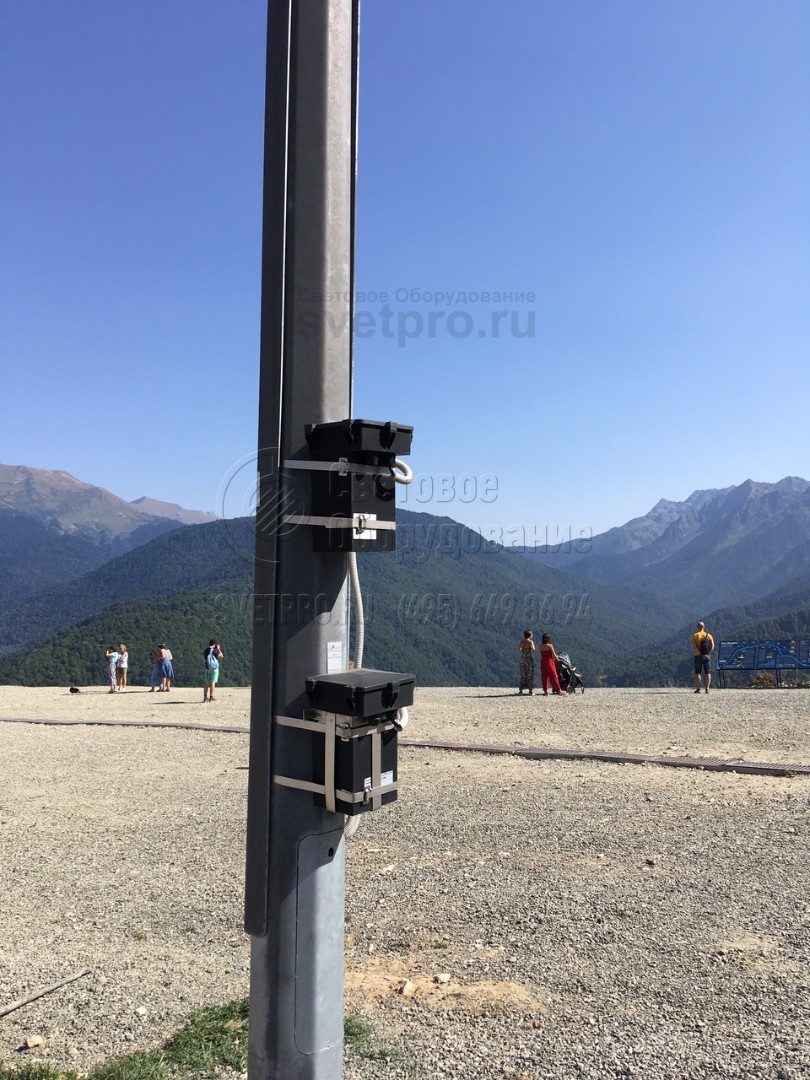

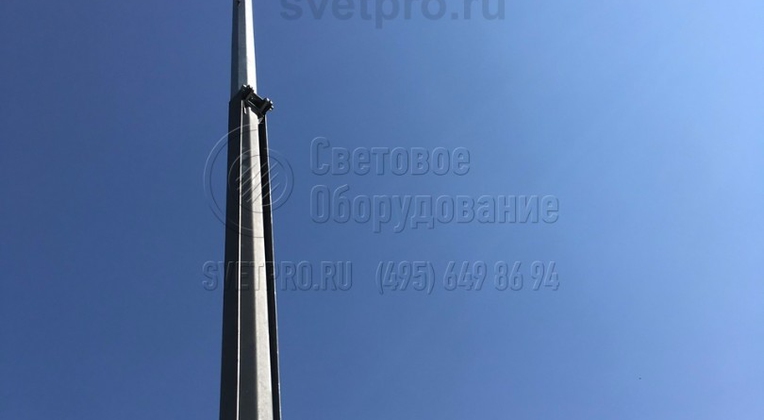

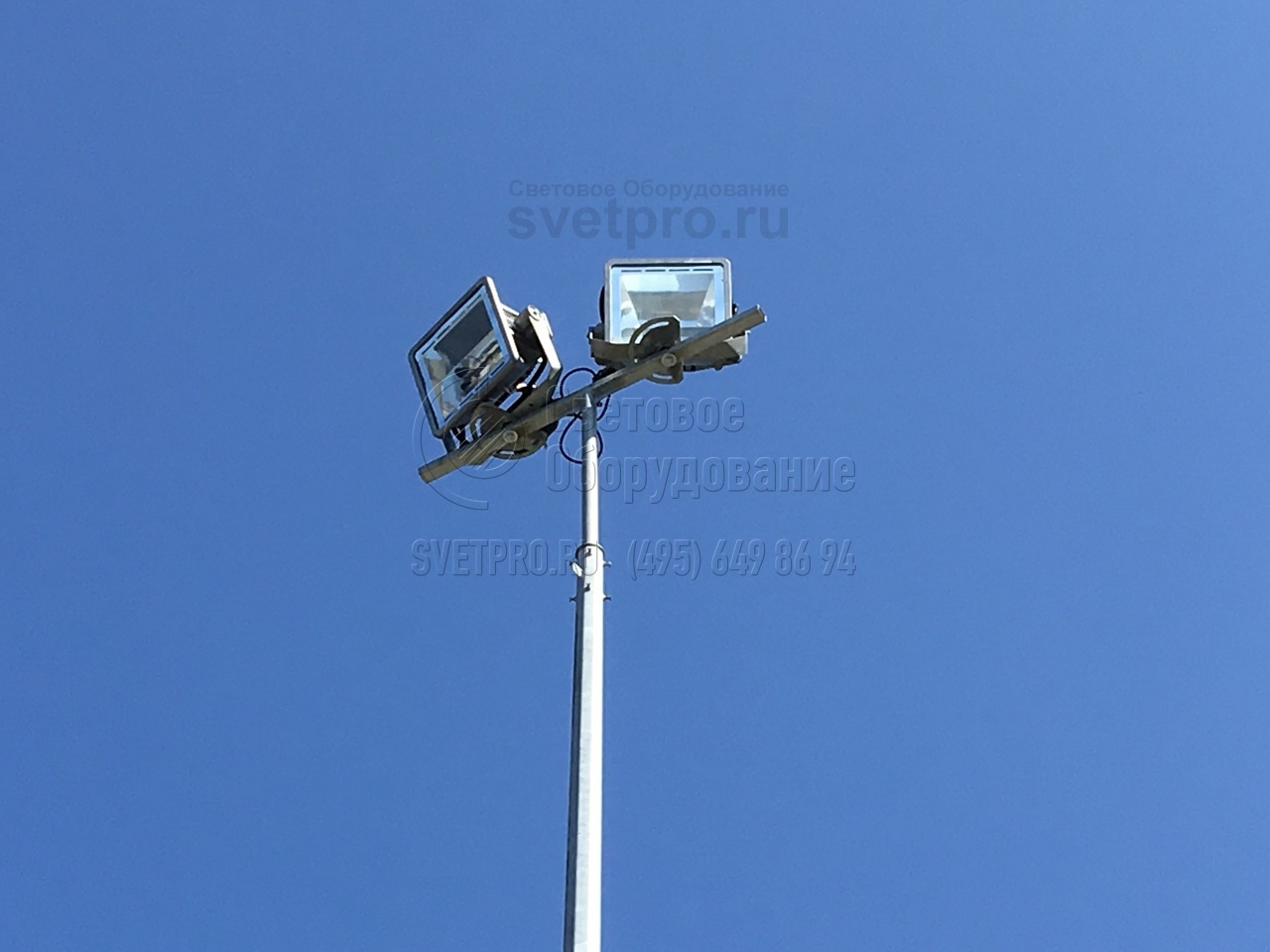

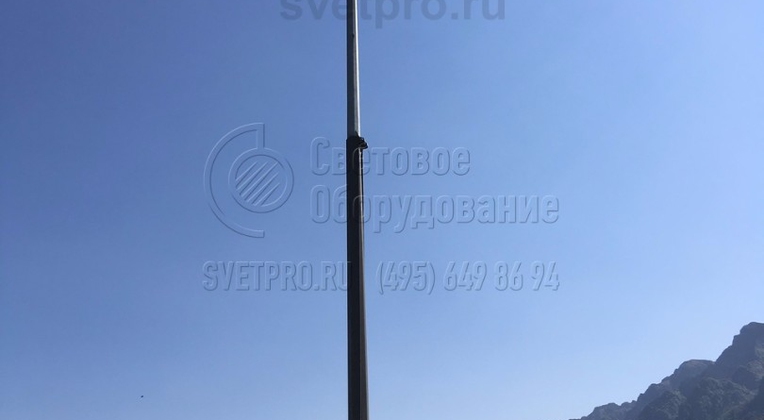

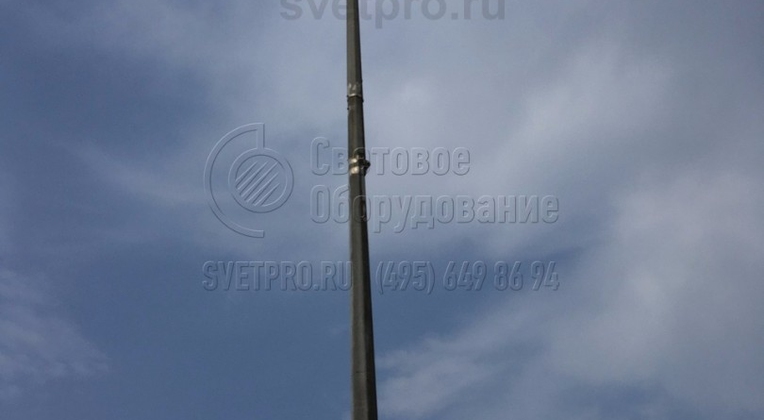

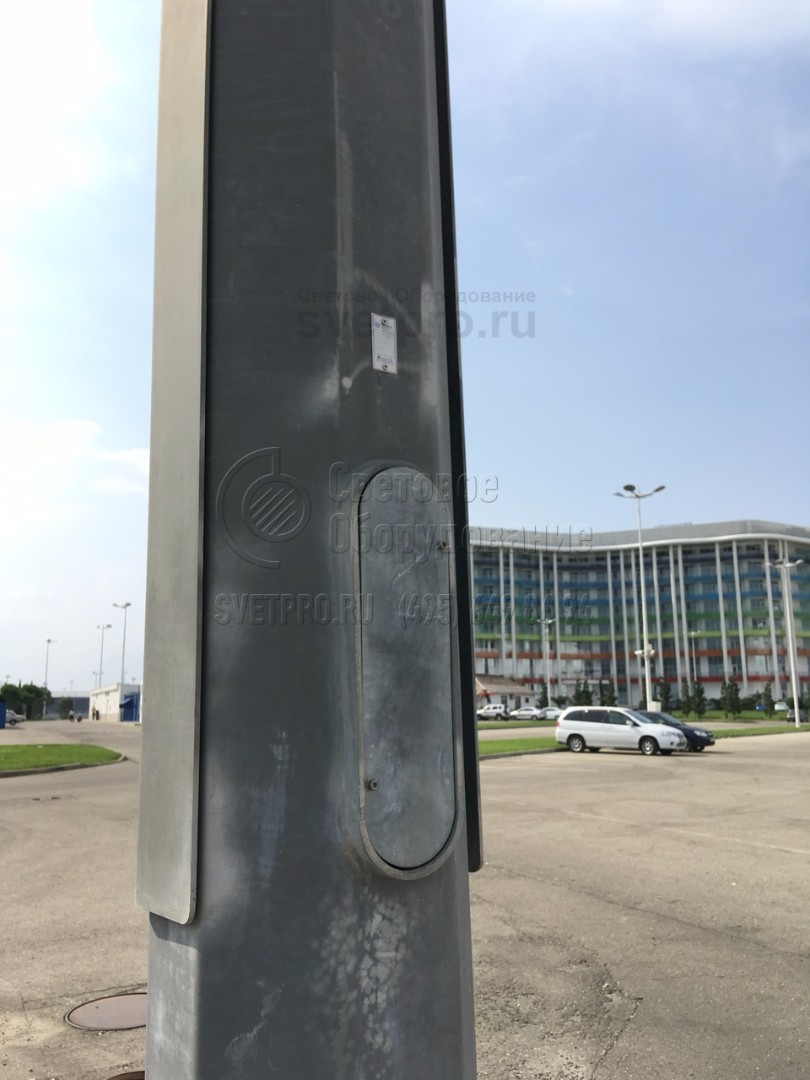

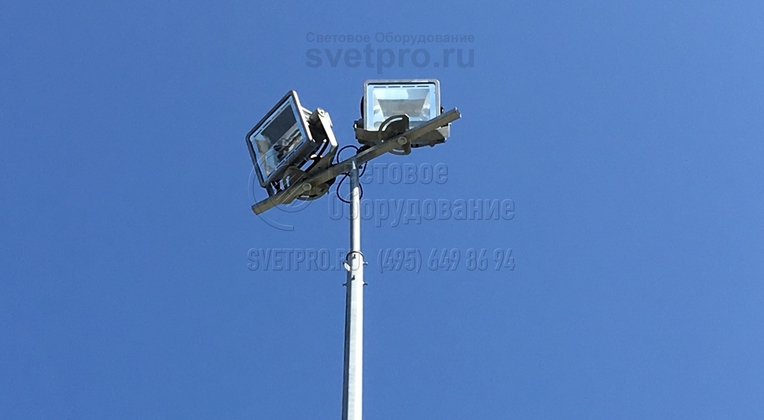

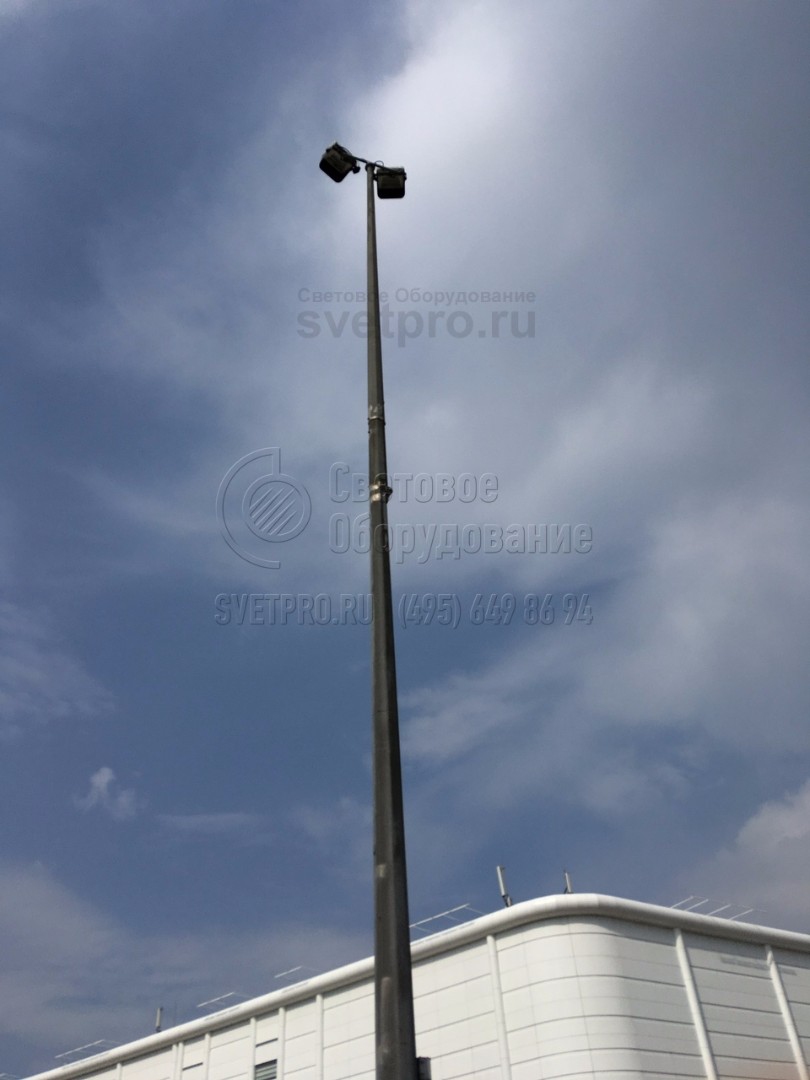

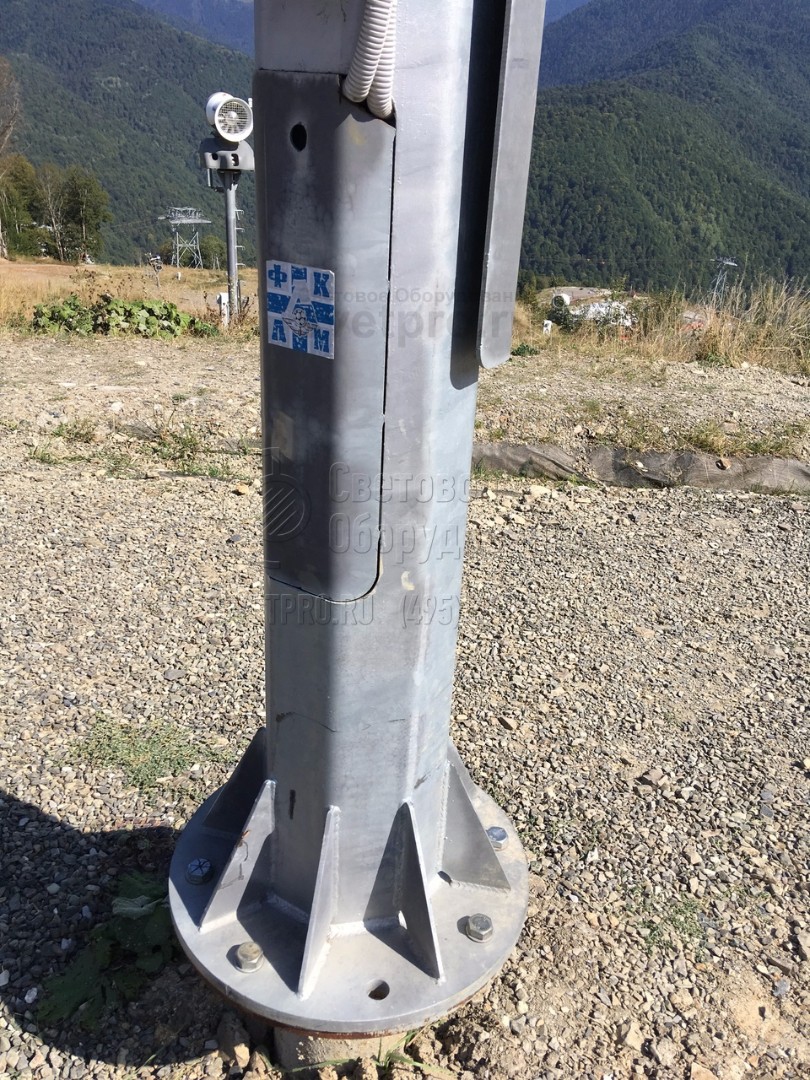

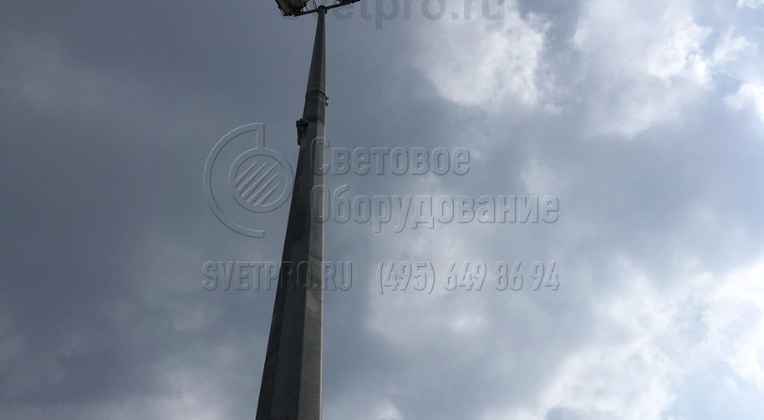

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
ОГКС/ОГККЗН m, кг H, м d, мм D, мм A, мм B, мм
ОГКС-3 32 3 60 136 300 200
ОГКС-4 47 4 60 136 300 200
ОГКС-5 59,1 5 60 136 300 200
ОГКС-6 76 6 60 136 300 200
ОГКС-7 108,6 7 68 166 300 200
ОГКС-7,5  130,4 7,5 76 180 400 300
ОГКС-8 142 8 68 166 400 300
ОГКС-9 154 9 68 166 400 300
ОГКС-10 192 10 68 166 400 300
ОГКС-10,5  244 10,5 90 180 400 300
ОГКС-12 326 12 100 225 400 300
ОГКС-14 566 14 90 280 500 400
ОГКС-16 629 16 90 280 500 400
ОГКС-18 775 18 100 275 500 400
ОГКС-20 773 20 101 330 550 450
ОГКС-25 834 25 124 456 660 560
ОГКСл-3 32 3 60 136 300 200
ОГКСл-4 47 4 60 136 300 200
ОГКСл-5 59,1 5 60 136 300 200
ОГКСл-6 76,2 6 60 136 300 200
ОГКСл-7 108,6 7 68 166 300 200
ОГКСл-8 140 8 68 166 400 300
ОГКСл-9 150 9 68 166 400 300
ОГКСл-10 185 10 68 166 400 300

ОПИСАНИЕ

Для устройства освещения территорий, на которых доступ к осветительной установке ограничен, к примеру, спортивные стадионы и поля для гольфа с дорогим покрытием, горнолыжные склоны, освещения больших открытых территорий, автомобильных и железнодорожных развязок, автомобильных магистралей, железнодорожных сортировочных станций и перронов, применяются опоры ОГКС – граненые конические складывающиеся.

Опоры ОГКС, относящиеся к категории сложных технических изделий, могут изготавливаться по типовому и индивидуальному вариантам. Изготовленные из листовой стали методом гибки с последующей сваркой, граненые конические складывающиеся опоры имеют один продольный сварной шов. Для увеличения срока службы, опоры покрываются защитным слоем: цинковое покрытие наносится посредством погружения металлоконструкции в ванны с расплавленным цинком. Кроме эстетичного вида, продолжительного срока службы, удобства монтажа, опоры отличает то, что их обслуживание можно производить одним специалистом, без привлечения спецтехники, подъезд которой по специальному покрытию объектов ограничен или вообще невозможен (сортировочные станции). Балансир, предназначенный для удобства складывания опоры (опускания верхней части), имеет вес, на 2 кг превышающий вес, установленного на опоре осветительного оборудования, благодаря чему обеспечивается удобство и легкость работ.
Опора ОГКС имеет высоту от 6 до 25 метров, в том числе, нижняя часть от 3,5 до 10,1 метра. Устанавливается опора на фундамент, размер которого определяется конструктивными характеристиками опоры и нагрузкой, создаваемой непосредственно опорой и осветительным оборудованием, установленным на ней.

ОСОБЕННОСТИ

Опора ОГКС является сложным техническим изделием. Опоры ОГКС имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа.
Для каждого объекта конструкция опоры рассчитывается индивидуально.

УСТРОЙСТВО

Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Гарантия на коррозийную стойкость — не менее 15 лет.
Опоры очень удобны в эксплуатации: обслуживать такую опору можно без привлечения подъемных механизмов. Это особенно важно в тех местах, где затруднен подъезд для вспомогательной техники, например на железнодорожных перронах и развязках, а также на спортивных площадках с дорогостоящим покрытием.
Вес балансира опоры рассчитывается в зависимости от веса осветительных приборов так, что разница по весу между верхней частью со световыми приборами и балансиром не превышает 2 кг. Это обеспечивает удобство и легкость процесса складывания опоры, которая может обслуживаться одним электромонтажником без привлечения подъемных механизмов и спецтехники.

ПОКРЫТИЕ

Горячее цинкование.

ПРЕИМУЩЕСТВА

  • Удобство в монтаже и обслуживании.
  • Длительный срок службы.
  • Высокая антикоррозийная стойкость покрытия.
  • Эстетичный внешний вид.
  • Безопасность при эксплуатации.
  • Возможность изготовления по индивидуальному заказу любых типоразмеров.

ФУНДАМЕНТ

Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры и совокупности нагрузок.

ТЕХНИЧЕСКИЕ ДЕТАЛИ

фото с объектов

Фотогалерея
