П-ФГ Опора складывающаяся фланцевая граненая

Главная > Бренды > Opora Engineering > П-ФГ Опора складывающаяся фланцевая граненая
Область применения:
  • Опоры данной серии предназначены для освещения любых объектов.
Назначение:
  • Опоры освещения
Артикул производителя: П-ФГ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Количество крепежный отверстий: 4-12
Материал: Листовой металлопрокат
Покрытие: Горячее цинкование
Размер фланца: 250-560 мм
Нижний диаметр: 141-380 мм
Верхний диаметр: 75-120 мм
Вес: 75-1187 кг
Высота: 6-20 м

Производитель «Opora Engineering», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

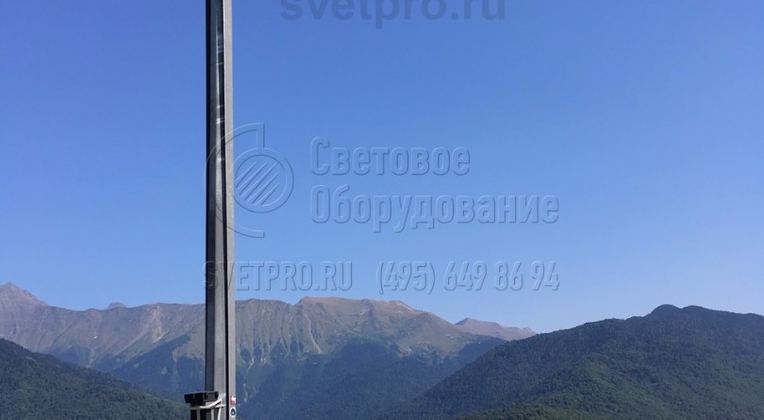

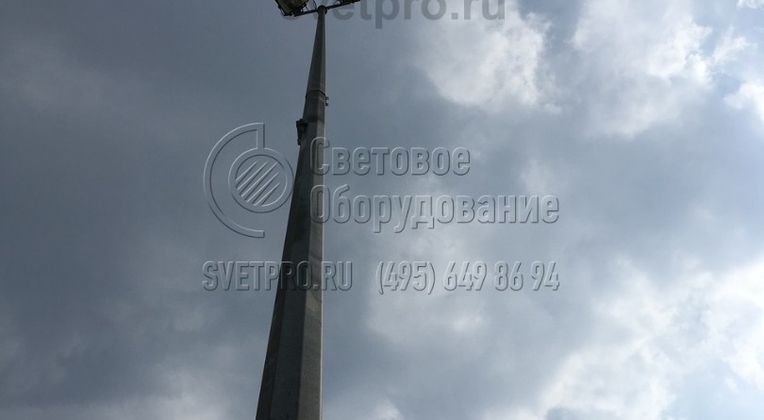

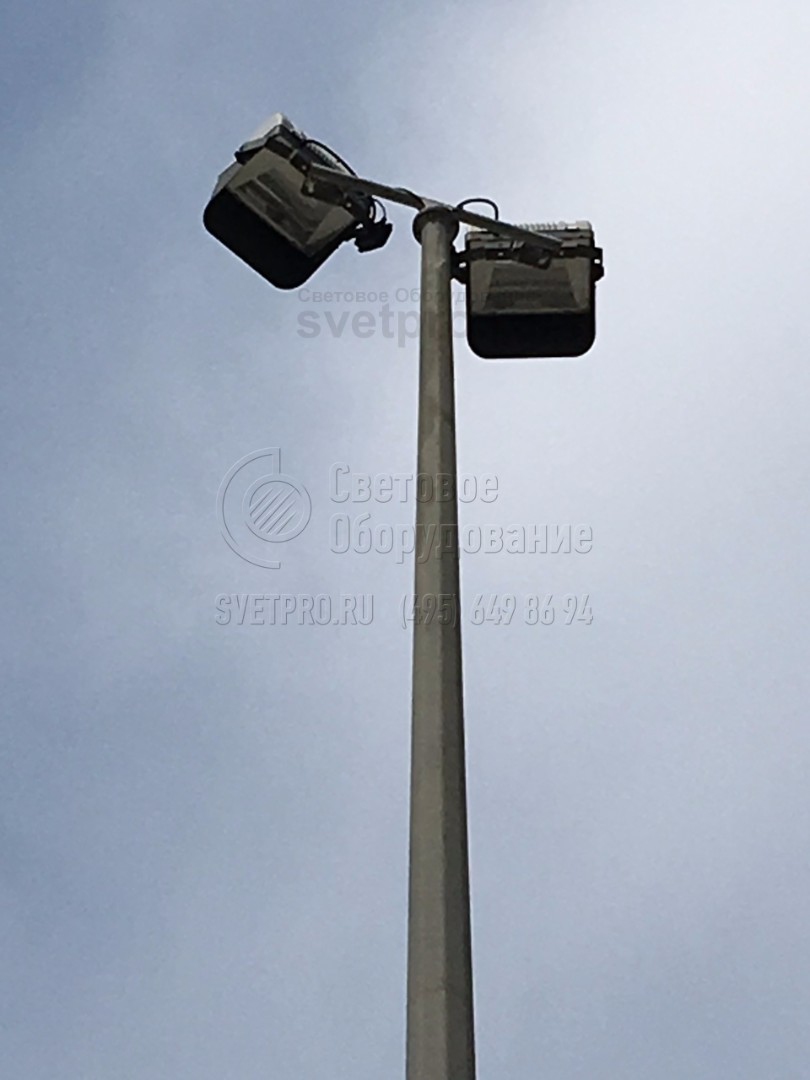

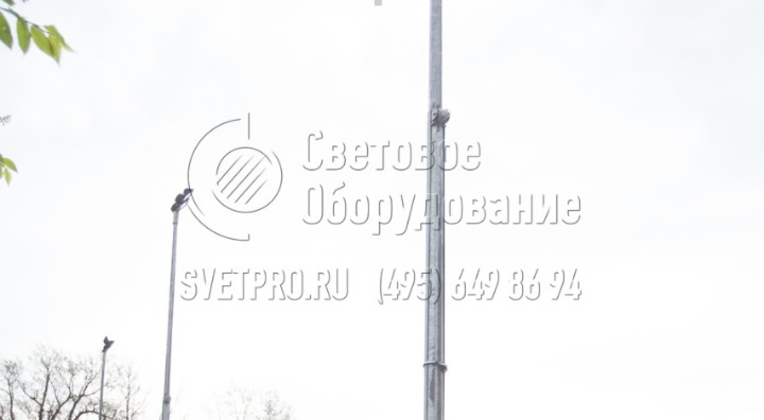

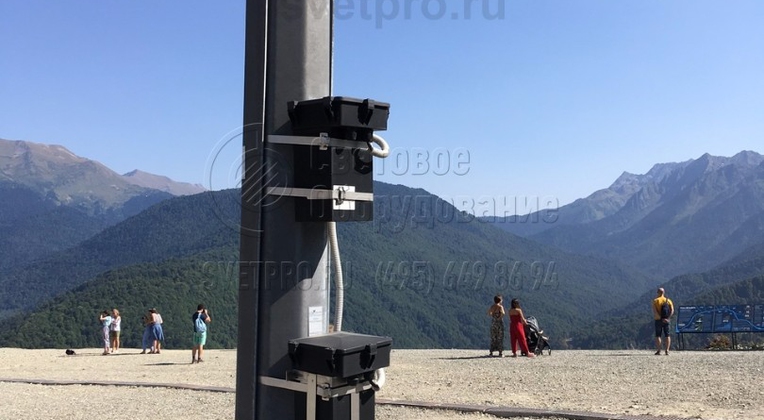

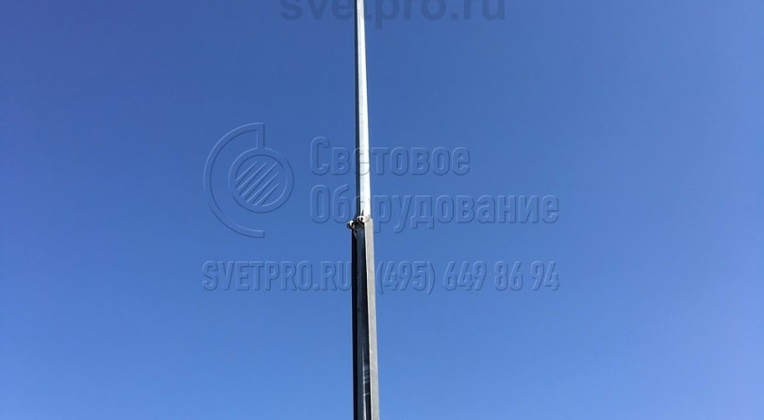

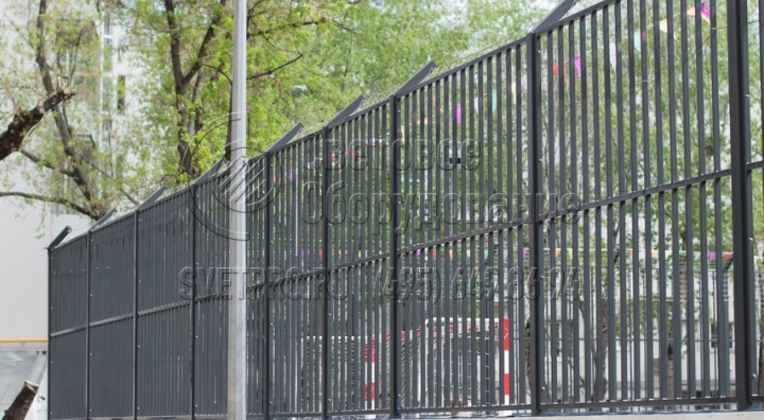

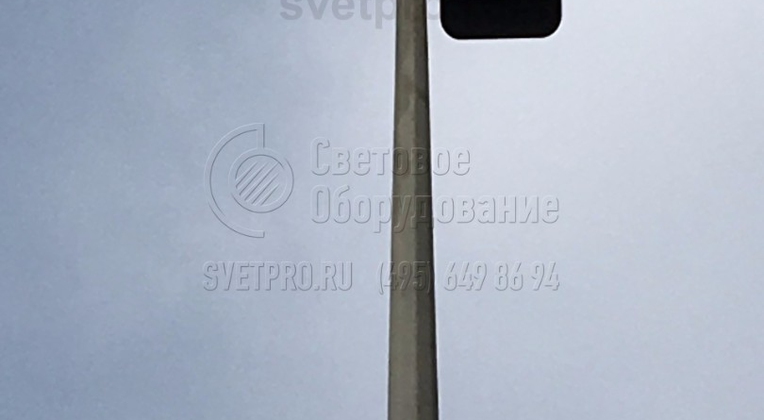

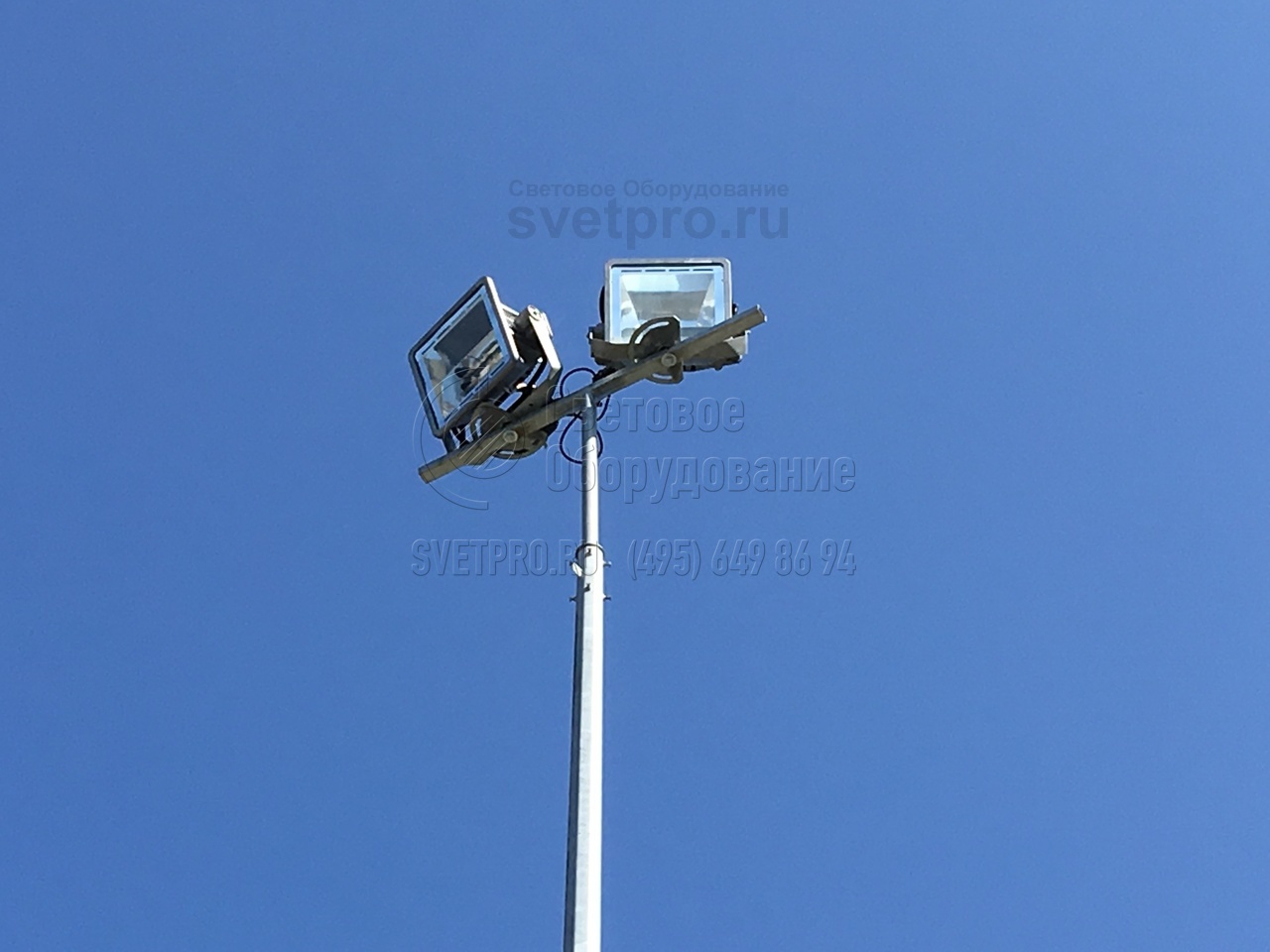

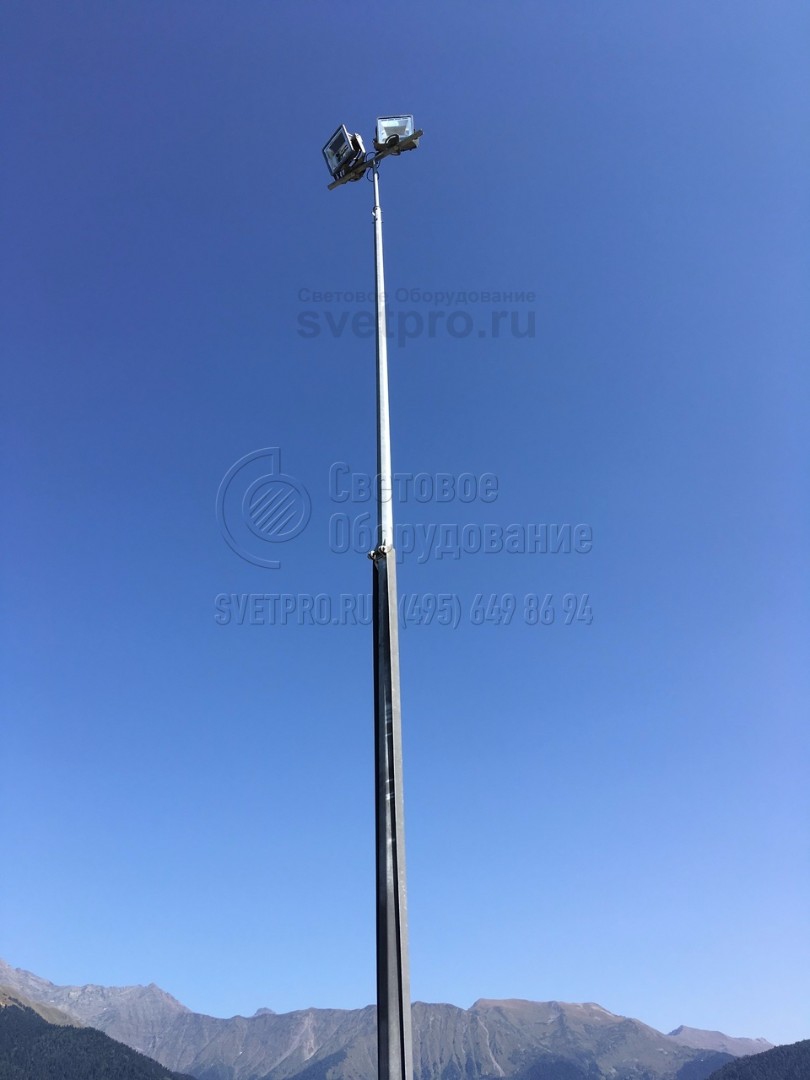

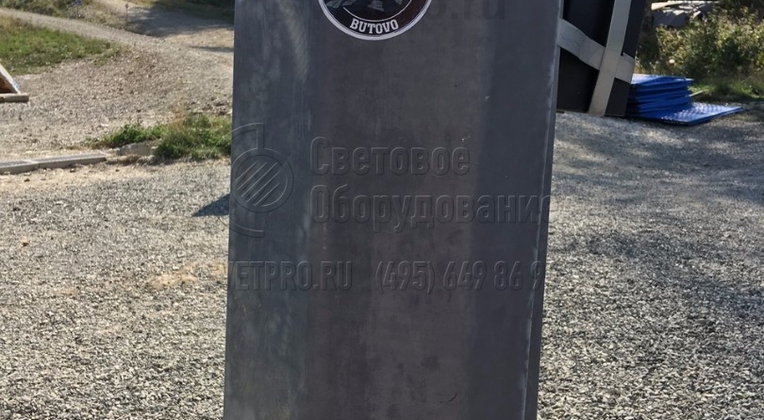

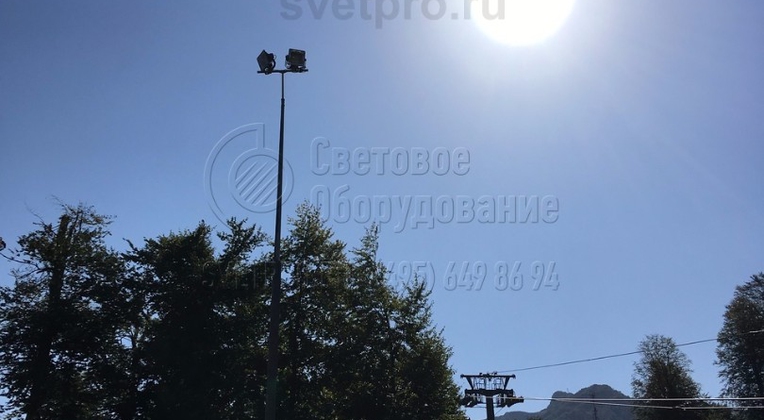

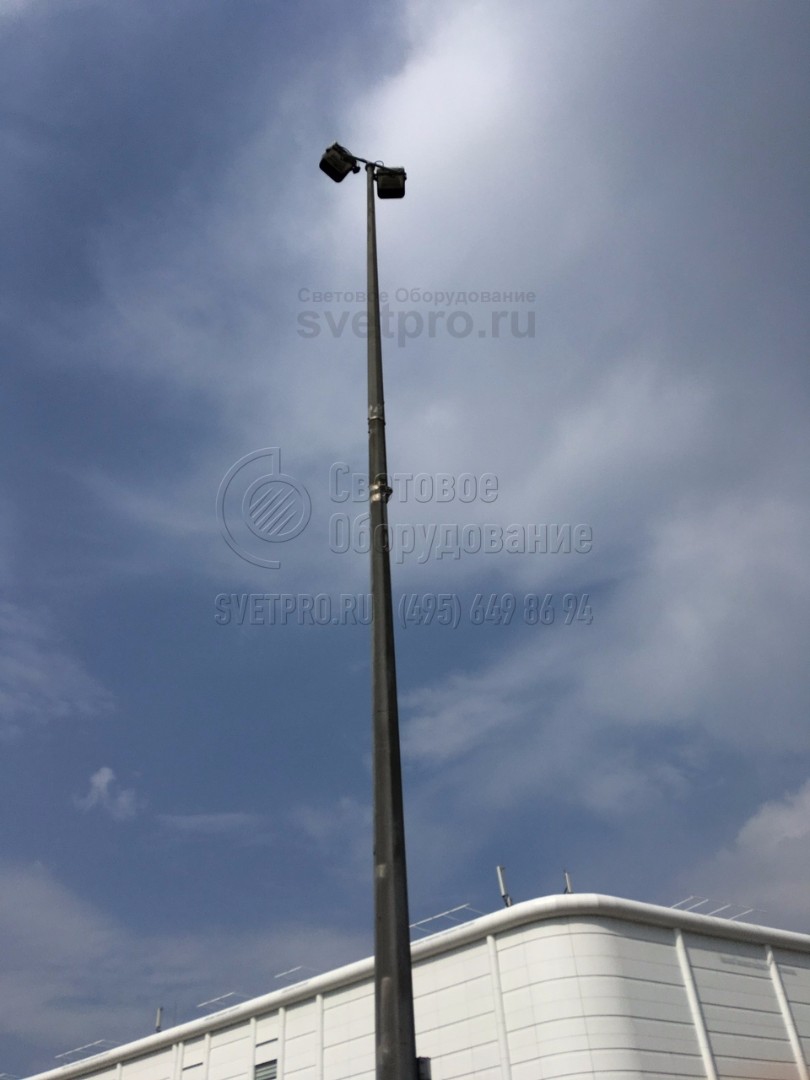

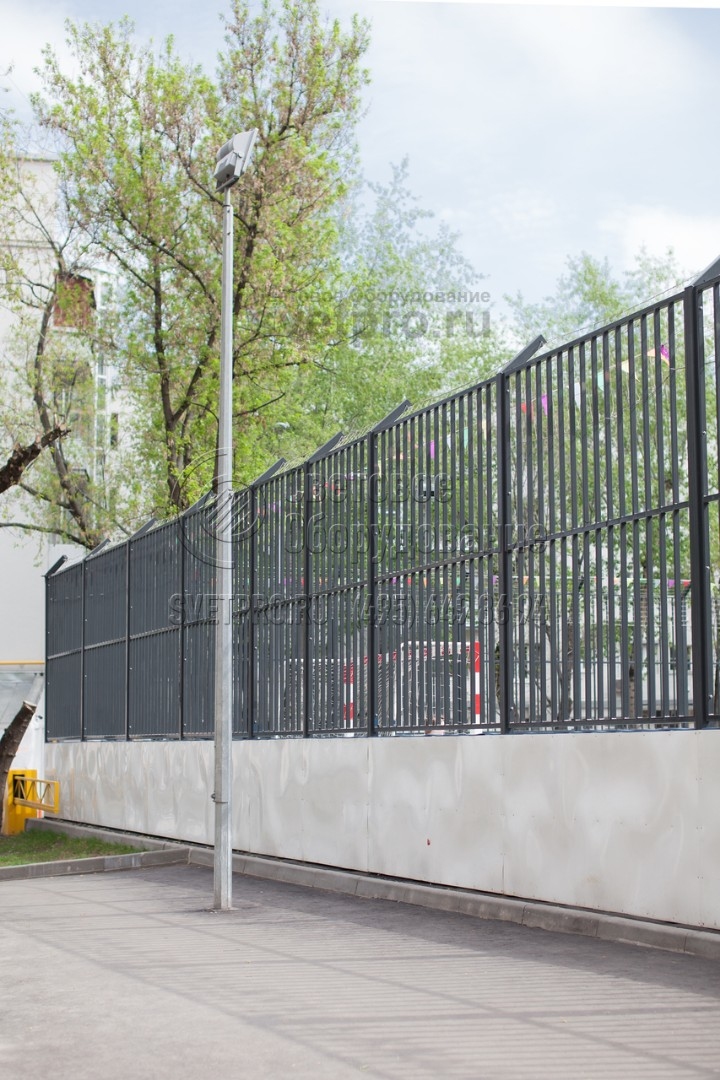

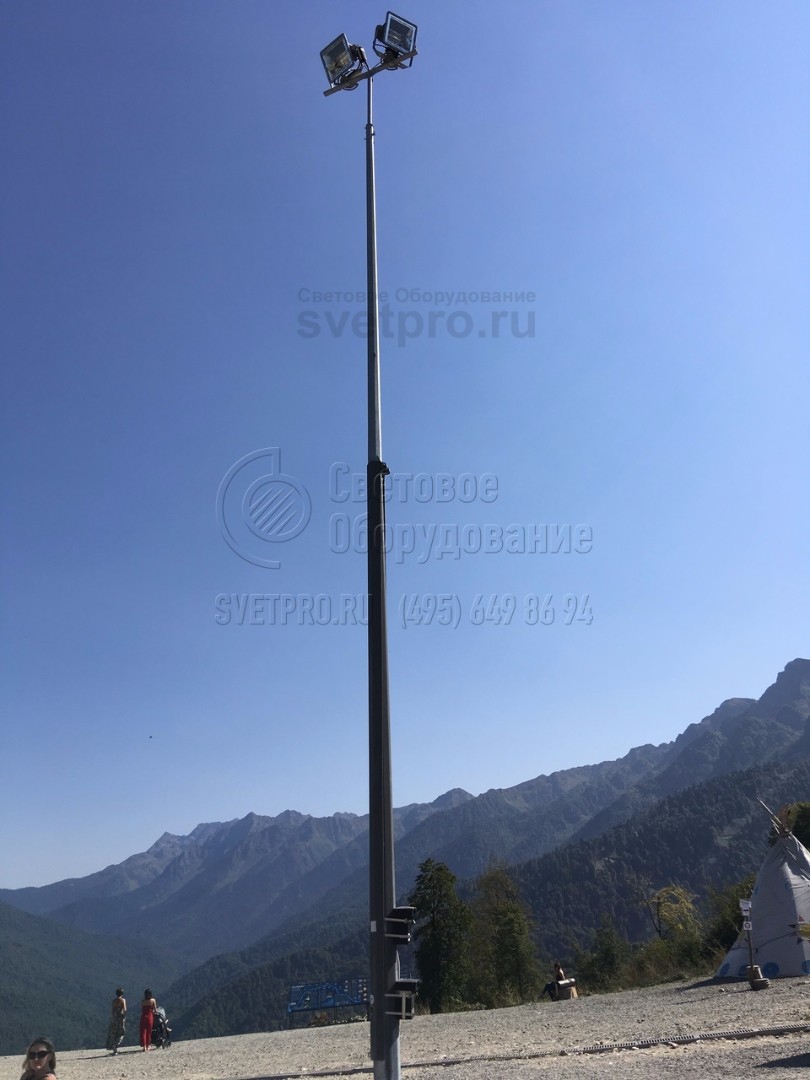

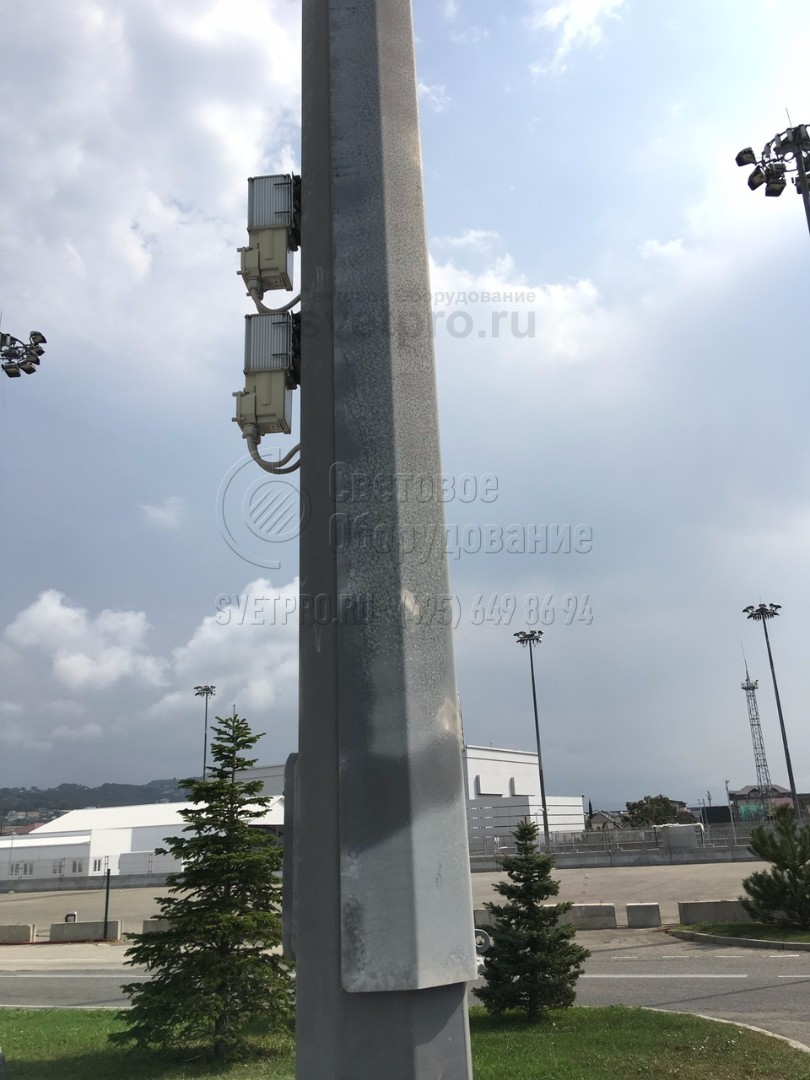

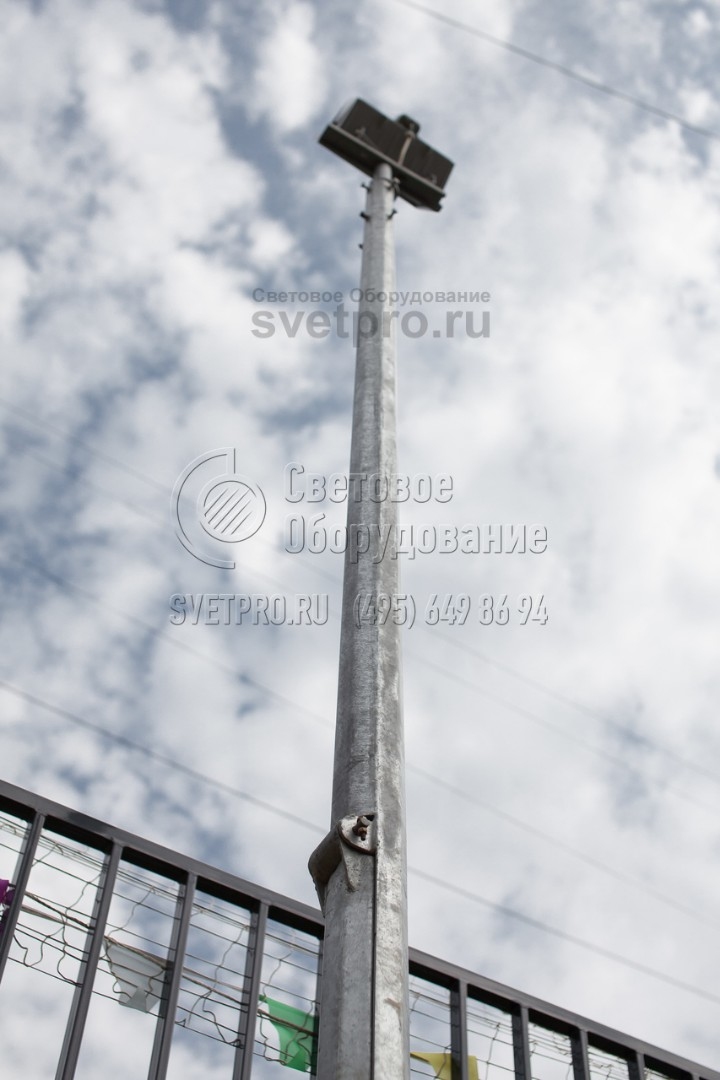

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыНаименов-е закладного элем- та фундаментаМасса*, кгОбознач-е установ. места кронштейнаH, ммh1, ммh, ммDн, ммDв, ммd, ммn, ммА, ммБ, ммВ, ммГ, мм
П-ФГ-6-к**-ц ЗФ-16/4/К180-1,2-б 75 Ф2, Ф3 6000 1200 3492 141 75 М16 4 250 180 500 80
П-ФГ-8-к**-ц ЗФ-30/4/К230-1,5-б 153 *** 8000 1500 4573 165 75 М30 4 320 230 500 100
П-ФГ-10-к**-ц ЗФ-30/4/К300-2,0-б 250 *** 10000 2000 5864 192 75 М30 4 410 300 500 120
П-ФГ-12-к**-ц ЗФ-30/4/К300-2,0-б 332 *** 12000 2000 6835 215 75 М30 4 410 300 500 120
П-ФГ-16-к**-ц ЗФ-36/4/К400-3,0-б 778 *** 16000 3000 8103 285 100 М36 4 500 400 450 135
П-ФГ-20-к**-ц ЗФ-30/12/Д470-3,0-б 1187 *** 20000 3000 10542 380 120 М30 12 560 470 600 100

H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка

* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу

ОПИСАНИЕ

Опоры П-ФГ – это несиловые складывающиеся фланцевые опоры граненого типа. Они предназначены для освещения стадионов, железнодорожных платформ и других объектов, на территории которых затруднено использование масштабного осветительного оборудования. Опоры П-ФГ доставляются в такие места при помощи специальной техники. Складывающаяся основа оборудования позволяет легко заменять и чистить его светильники.

Конструкция опор П-ФГ

Опоры этого типа выполнены из стали с обработанной способом горячего цинкования поверхностью. Максимальная высота конструкций достигает тридцати метров.

Ствол опоры состоит из двух частей: основания и складывающегося верха, устроенного таким образом, что наклон его для доступа к светильникам не требует технических приспособлений и чрезмерных физических усилий.

Способ обработки поверхности оборудования позволяет продлить срок его службы до 30 лет. Опора устанавливается на железобетонный фундамент, параметры которого зависят от типа грунта, высоты и веса конструкции, габаритов светильников и климатического характера территории. Прожекторы и светильники укрепляются на опоре кронштейнами и оголовниками.

НАЗНАЧЕНИЕ

На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Складная конструкция опор позволяет производить их обслуживание без применения специальной техники. Категорически не допускается использование опор данной серии в качестве силовых.

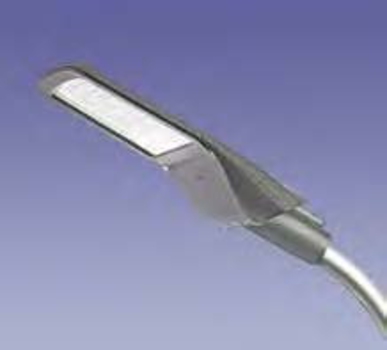

Светодиодный светильник - GALAD Волна Мини LED
  • Мощность 35-80 Вт
  • Степень защиты – IP65
  • Светодиоды последнего поколения с линзами для формирования эффективного светораспределения
  • Модификации Premio с увеличенным световым потоком и гибким режимом настройки мощности с точностью до 2 Вт
  • Универсальное крепление – на Г- образный кронштейн или торшерную опору

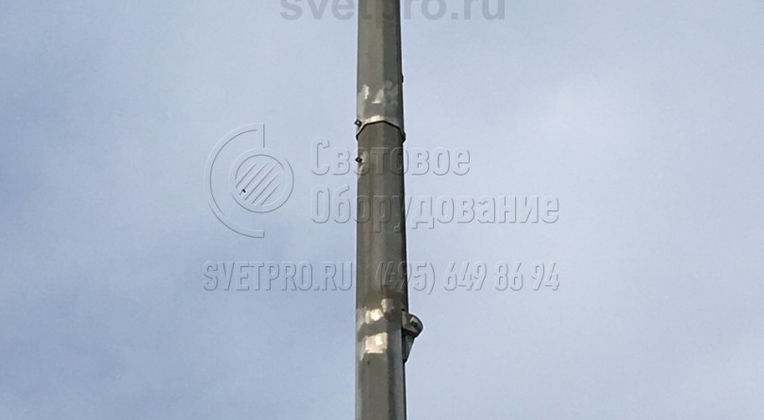

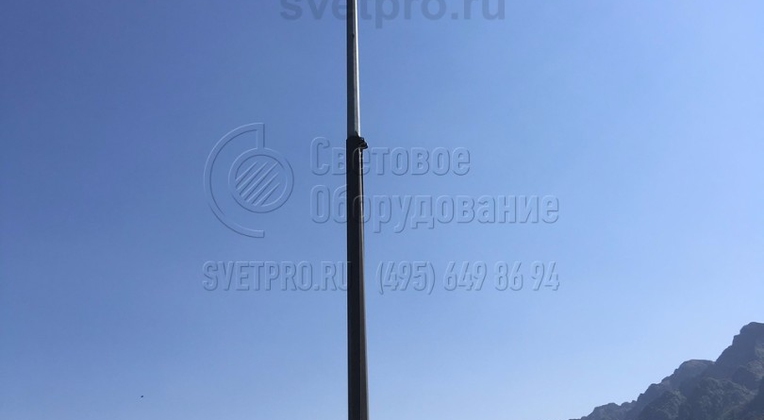

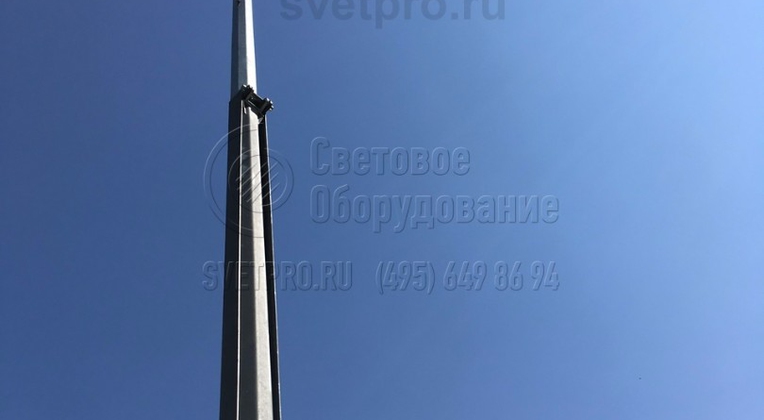

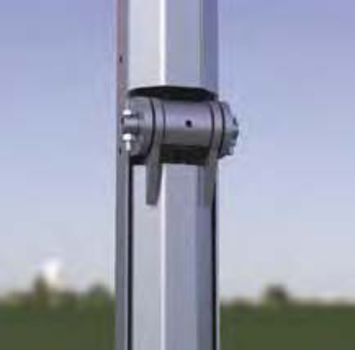

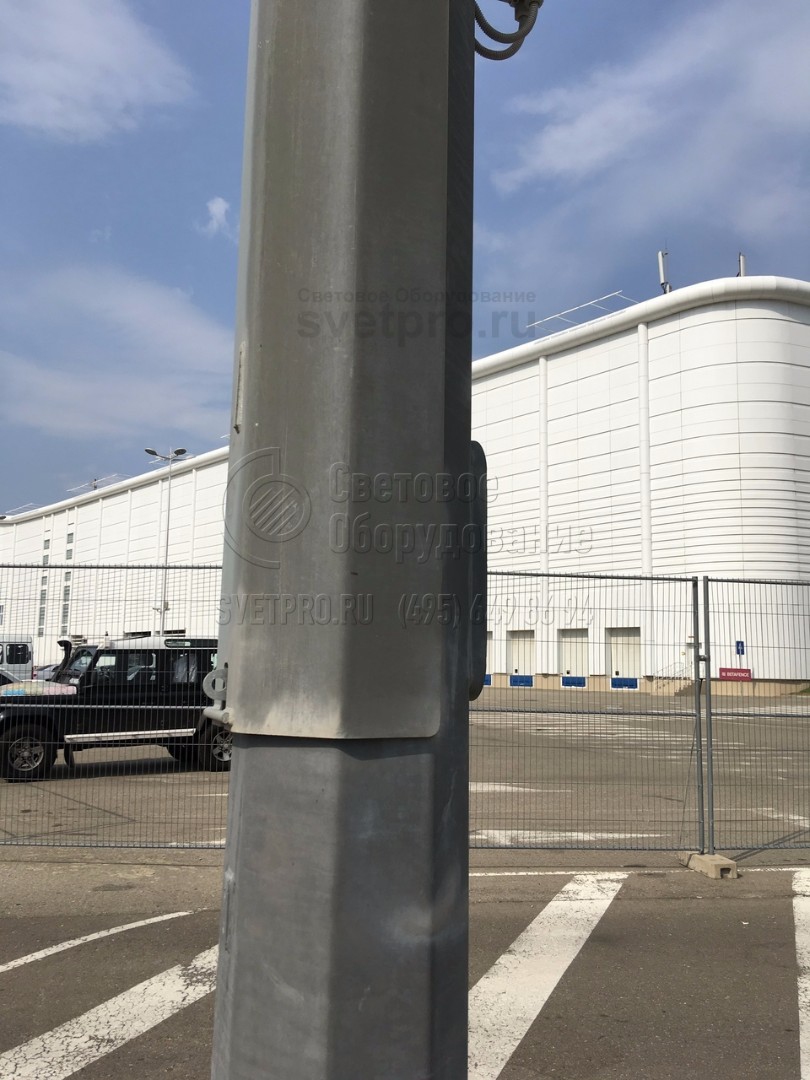

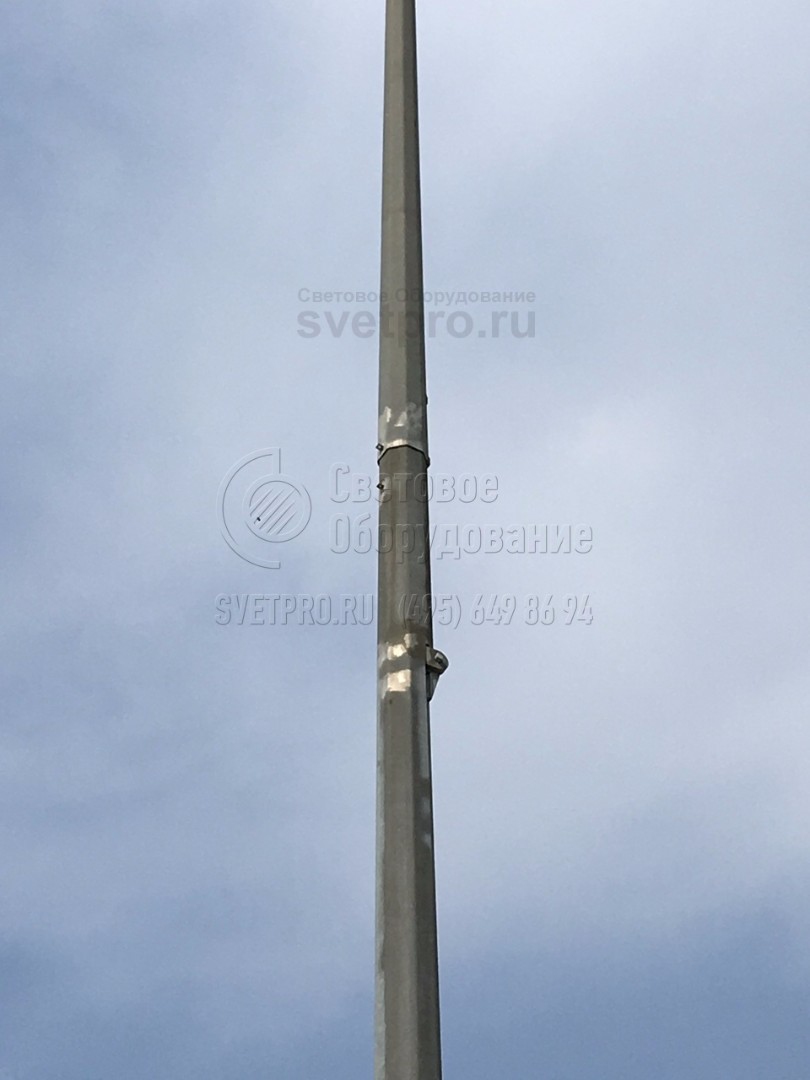

Поворотный узел
  • Опора состоит из двух частей: стационарной и поворотной.
  • Поворотная часть легко опускается до уровня земли ручным способом (с помощью каната) или с помощью установленной лебедки. При необходимости лебедка устанавливается на опоры высотой от 10 м. При ручном способе складывания усилие на канате не превышает 30 кг.
  • Опора решает проблему равномерного освещения объектов, на которых затруднен подъезд спецтехники: высота опор может достигать 20 м.

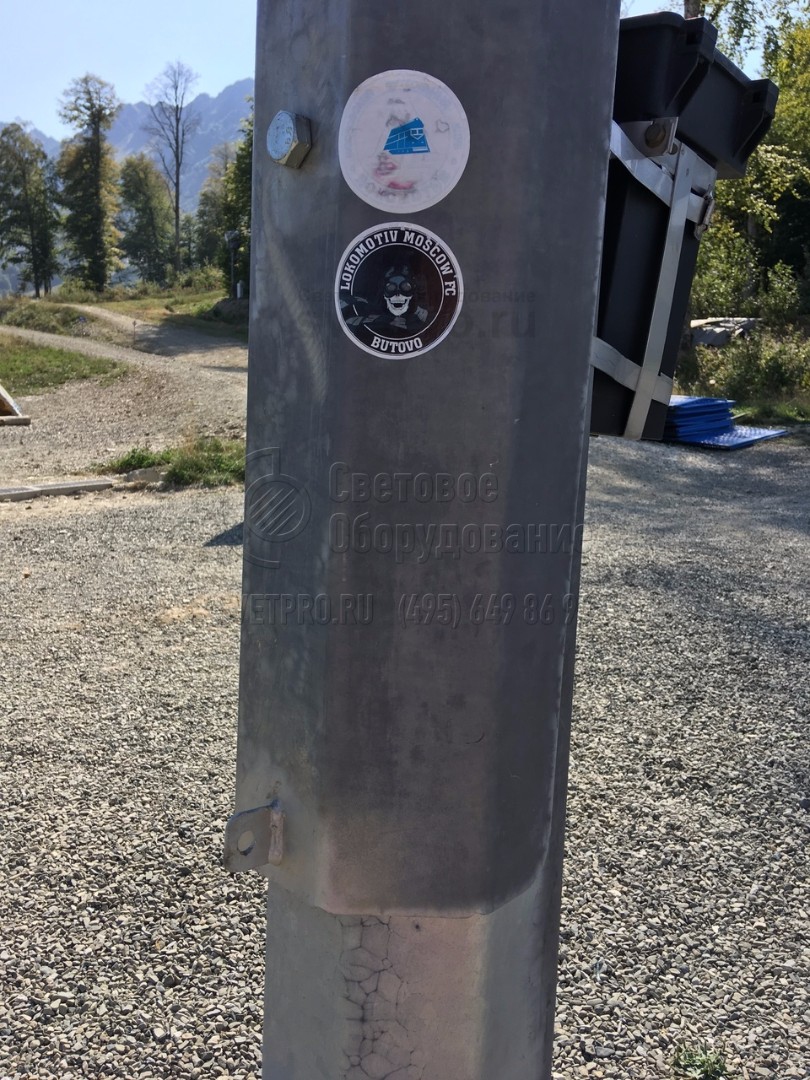

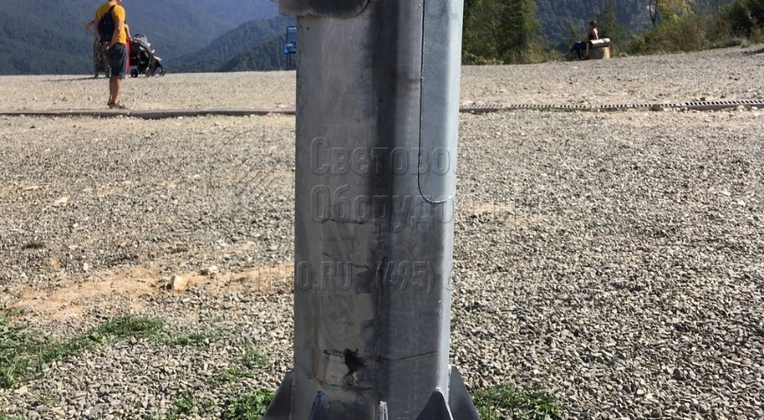

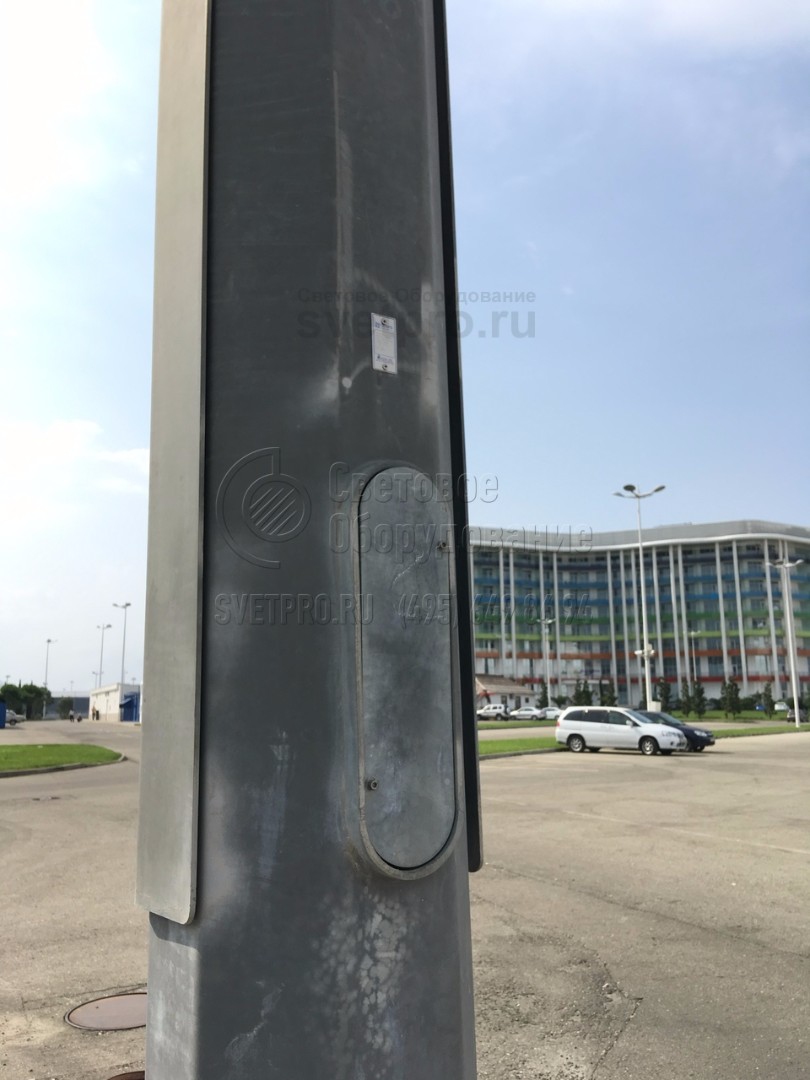

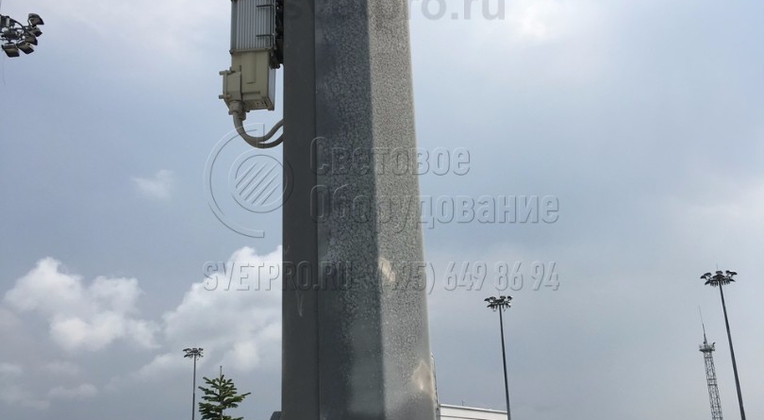

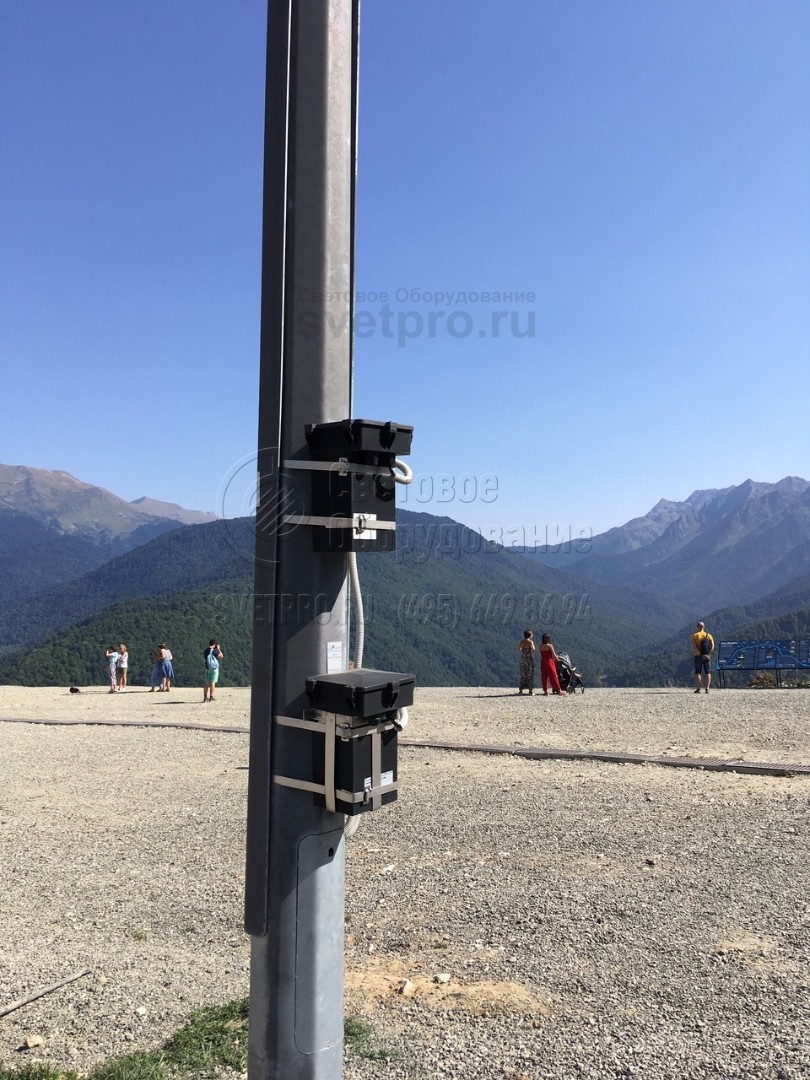

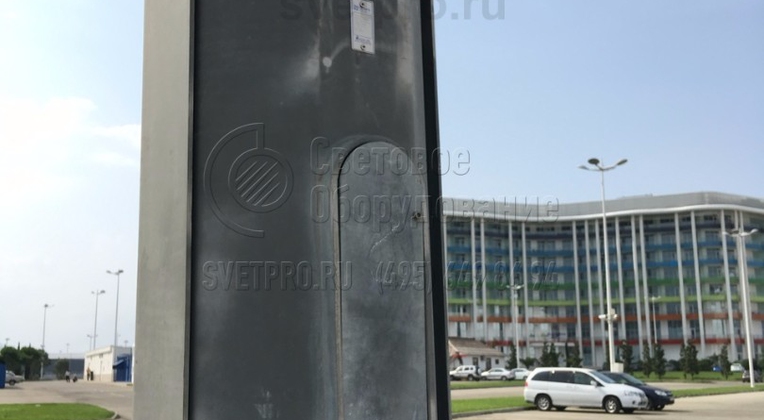

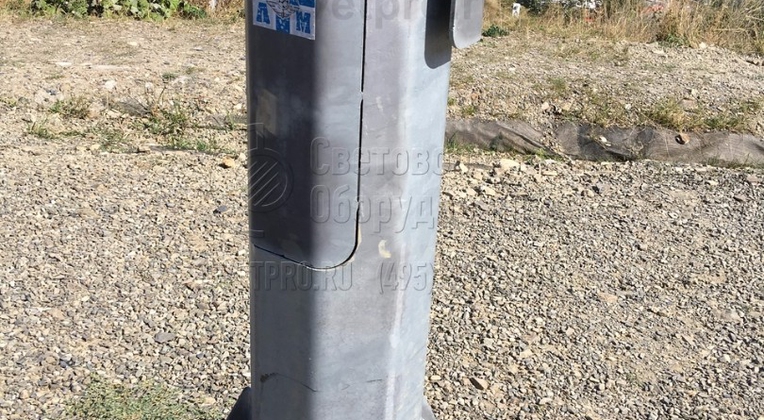

Ревизионный лючок
  • В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих.
  • Опора предусматривает подземный подвод питания через окна в закладном элементе фундамента.
  • Все детали опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе);
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

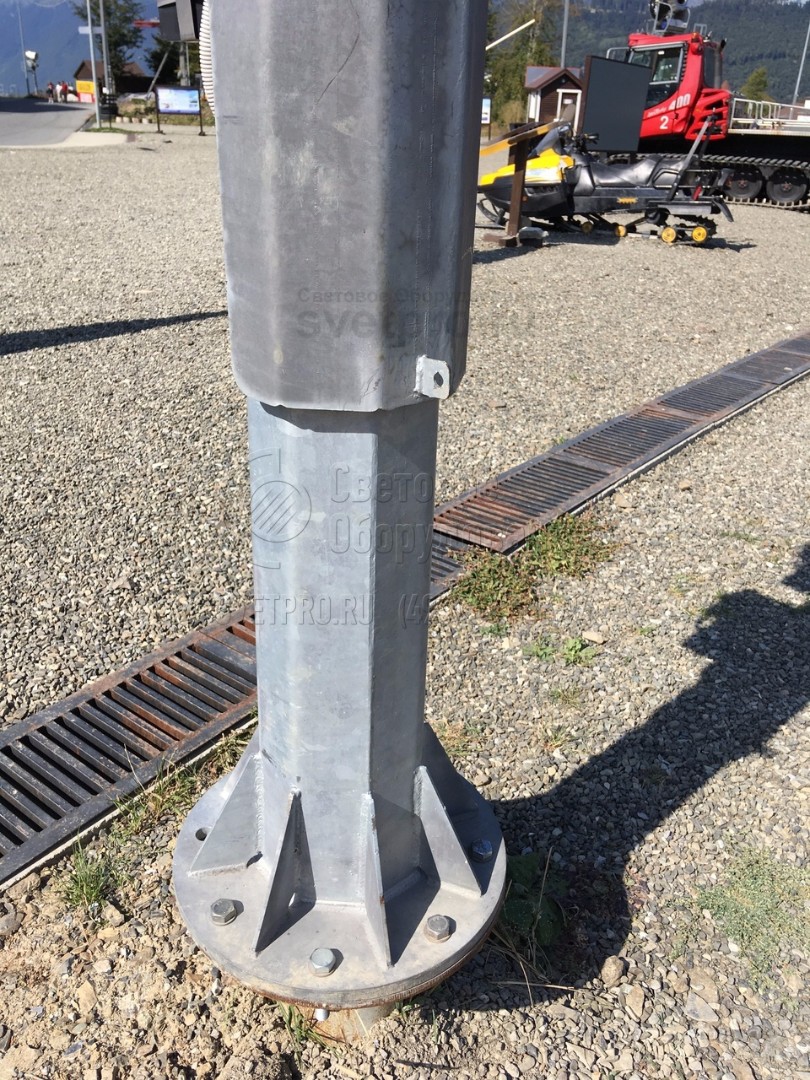

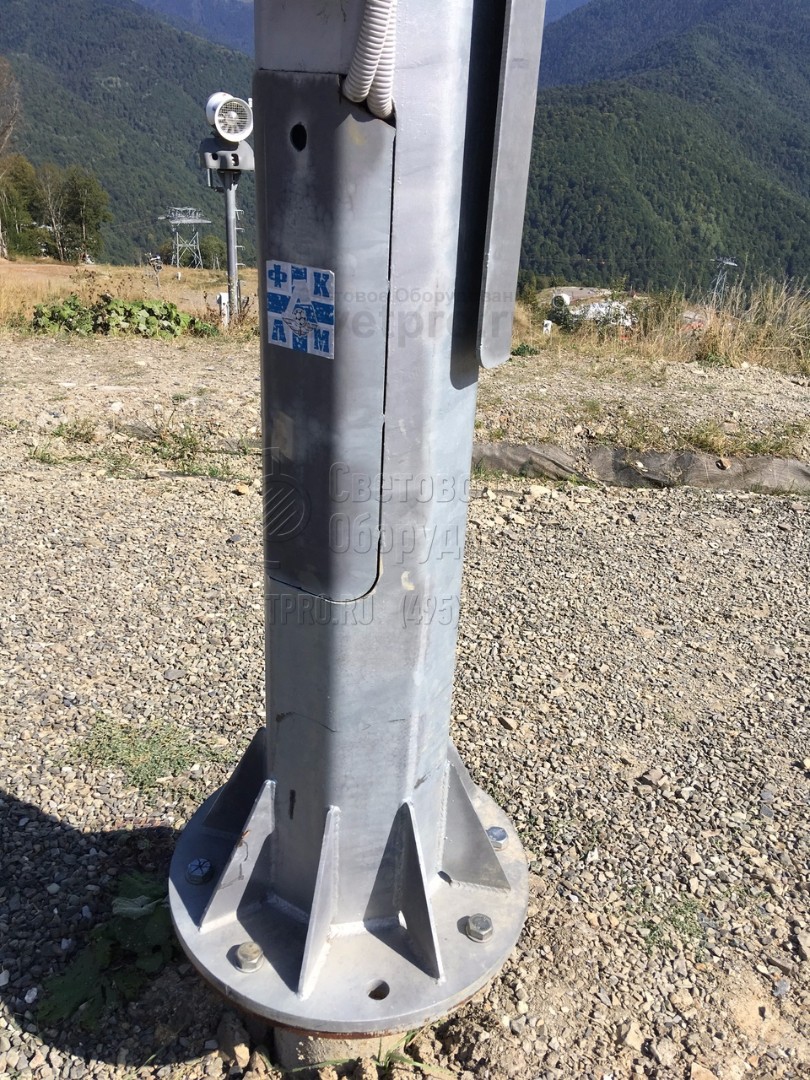

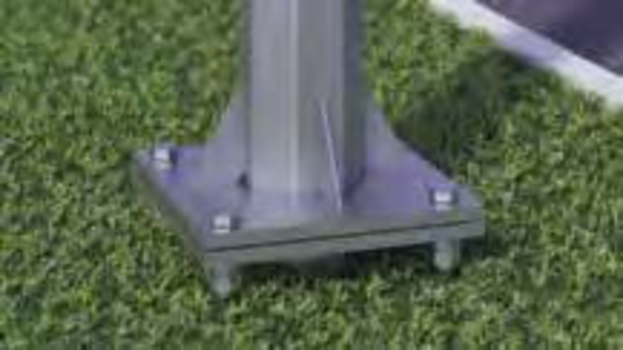

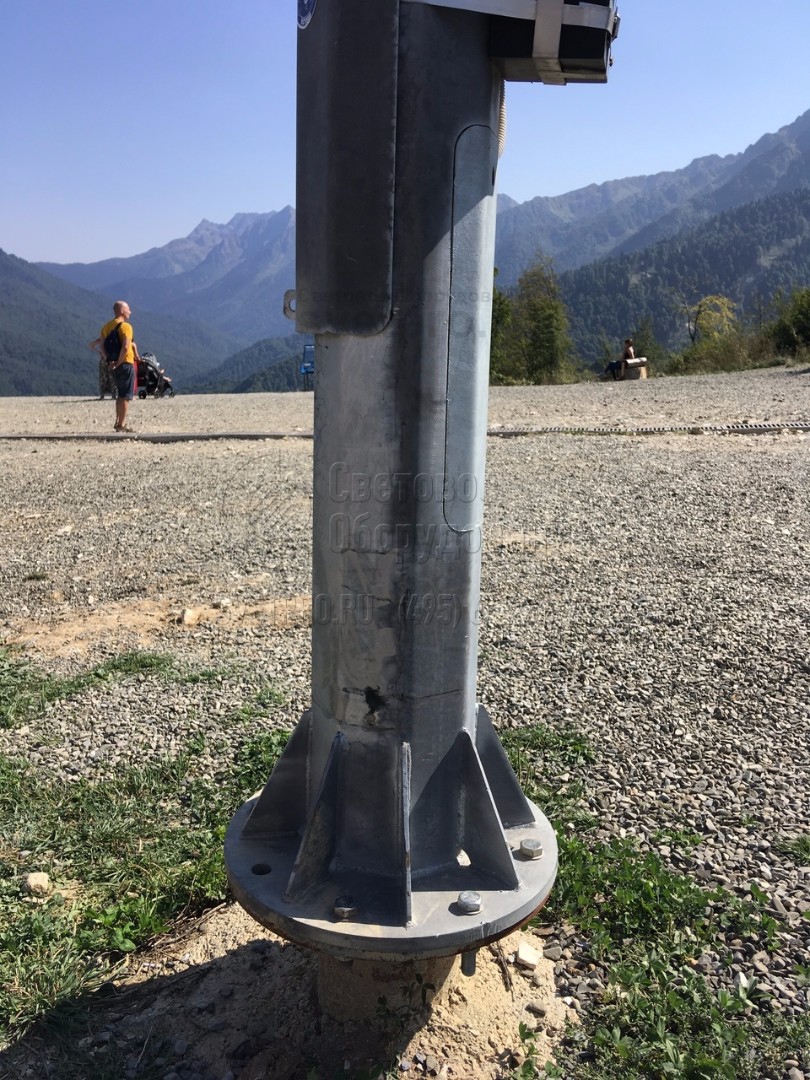

Фланцевое соединение
  • Опора имеет фланцевый узел крепления, что облегчает еe транспортировку и установку.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента в целом определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору допускается устанавливать кронштейны со светильниками. Для крепления кронштейнов в верхней части опоры предусмотрены фланцы с отверстиями (болты поставляются в комплекте с кронштейнами). Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента. Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).

Преимущества

  • Складная конструкция позволяет производить обслуживание осветительных приборов без использования специальной техники.
  • В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
  • Опора имеет малый вес, что облегчает еe доставку и установку.
  • Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

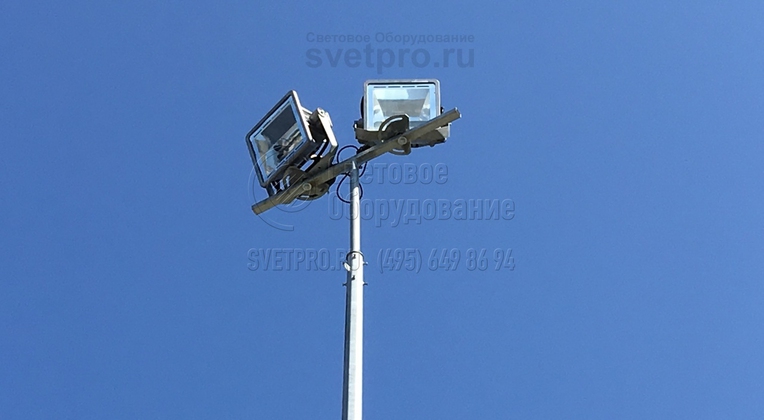

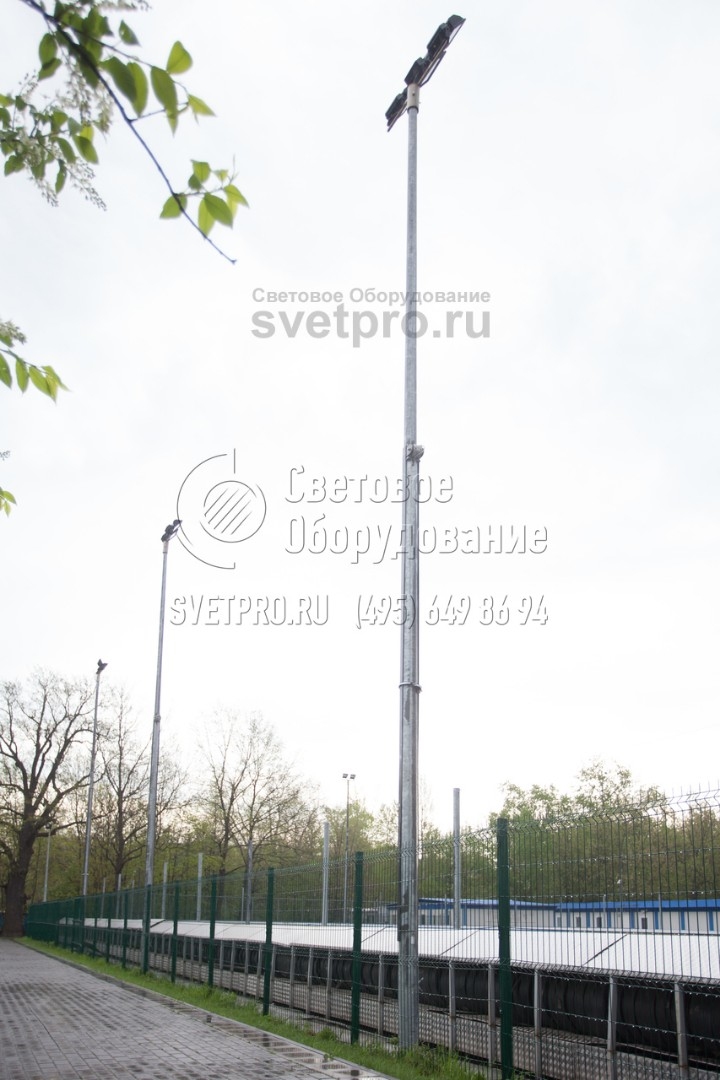

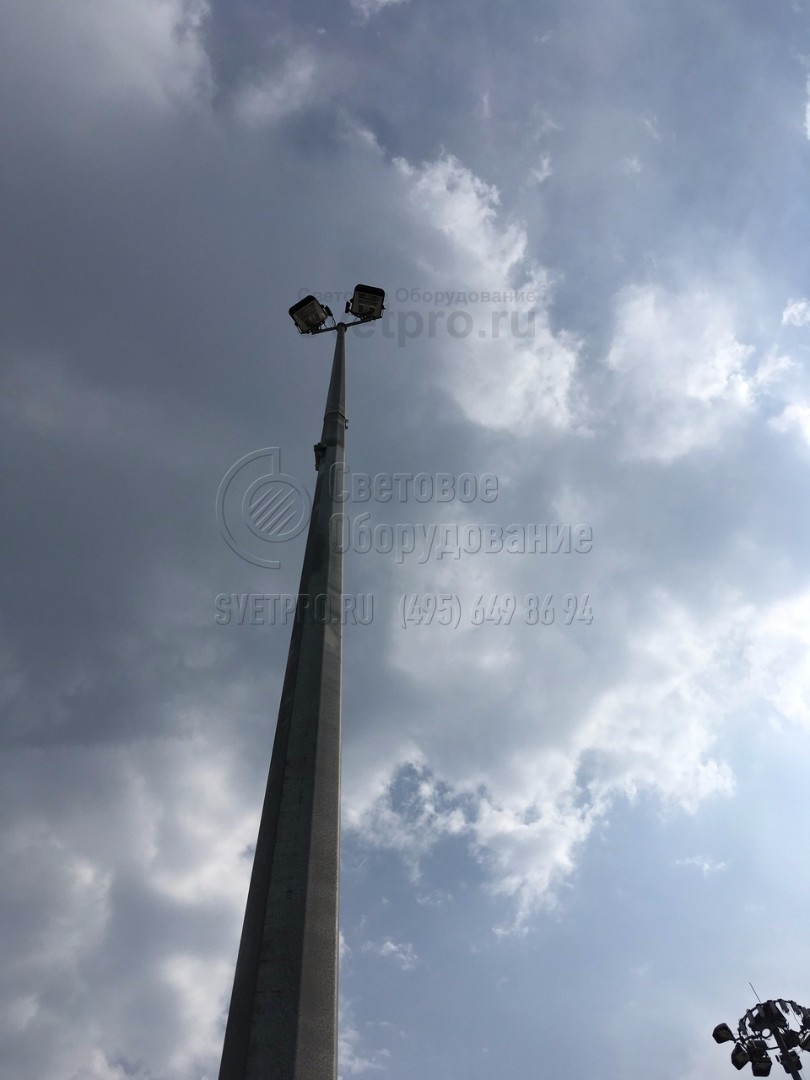

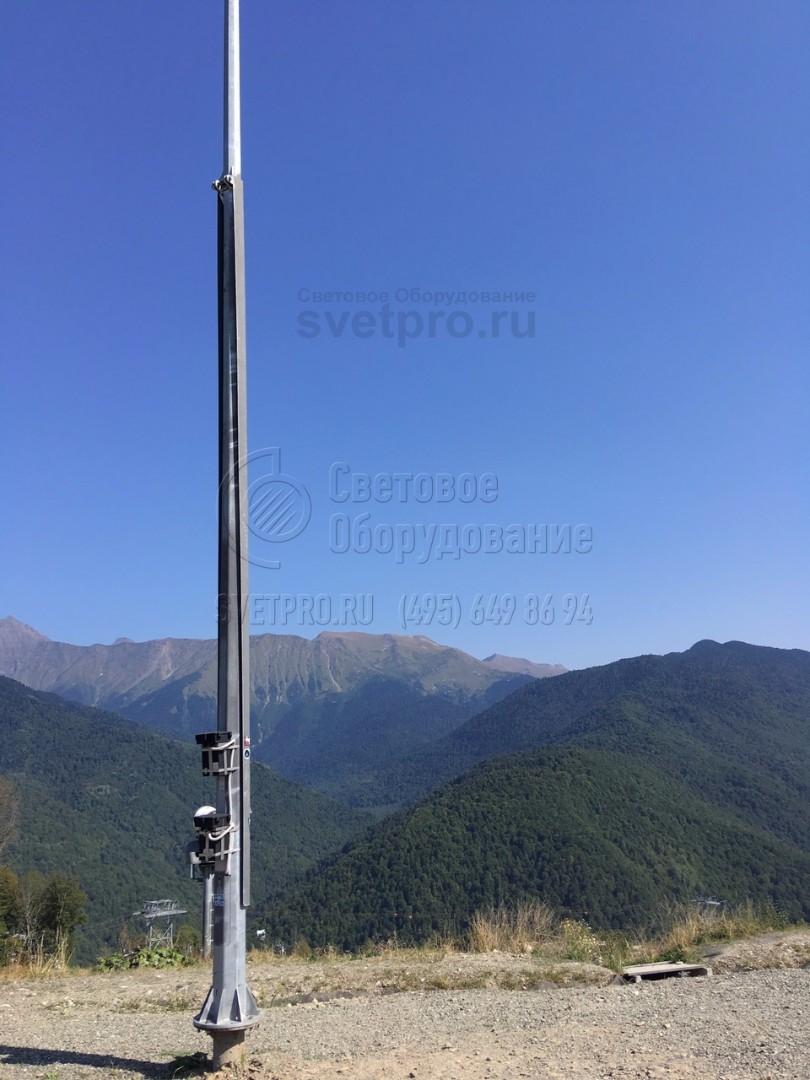

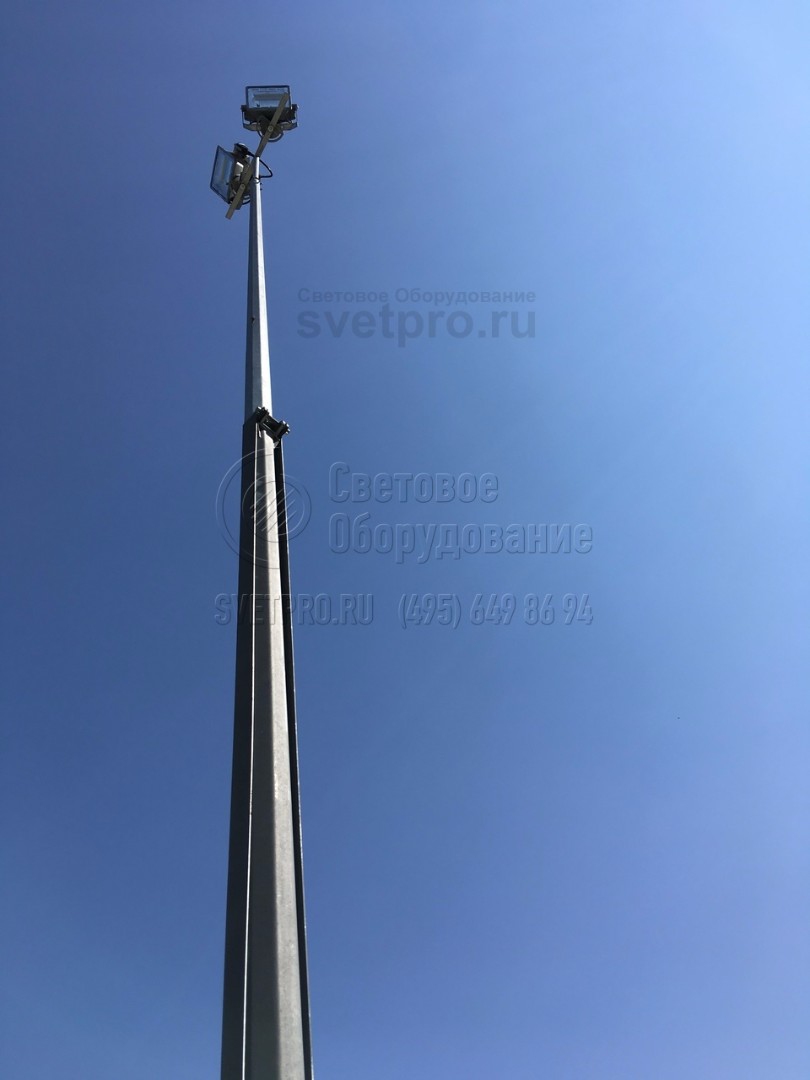

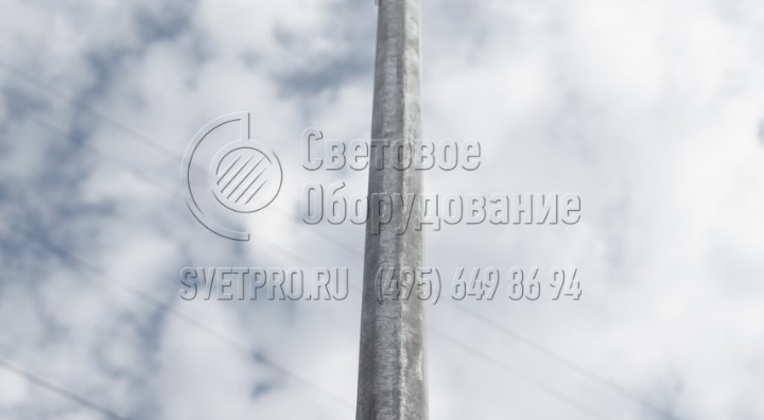

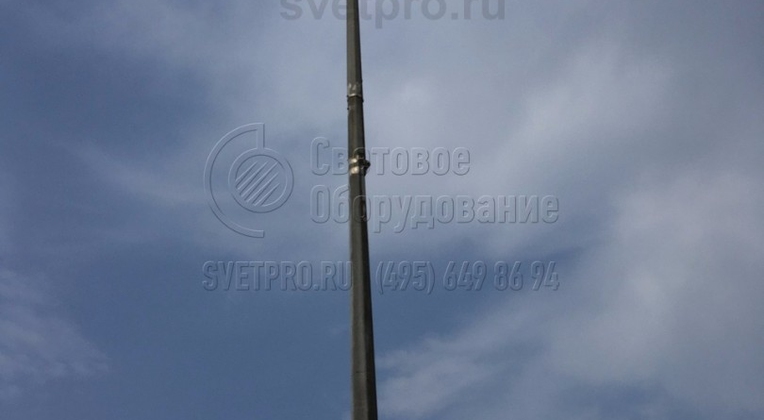

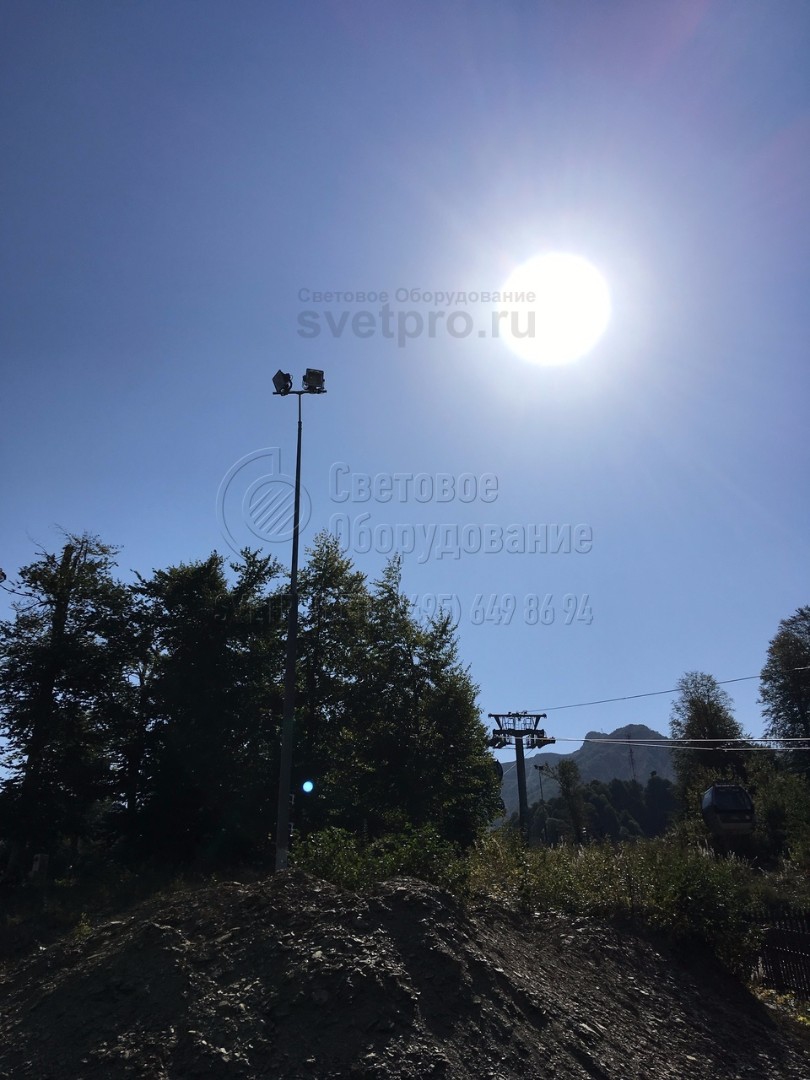

фото с объектов
