Порядок установки опоры НФГ

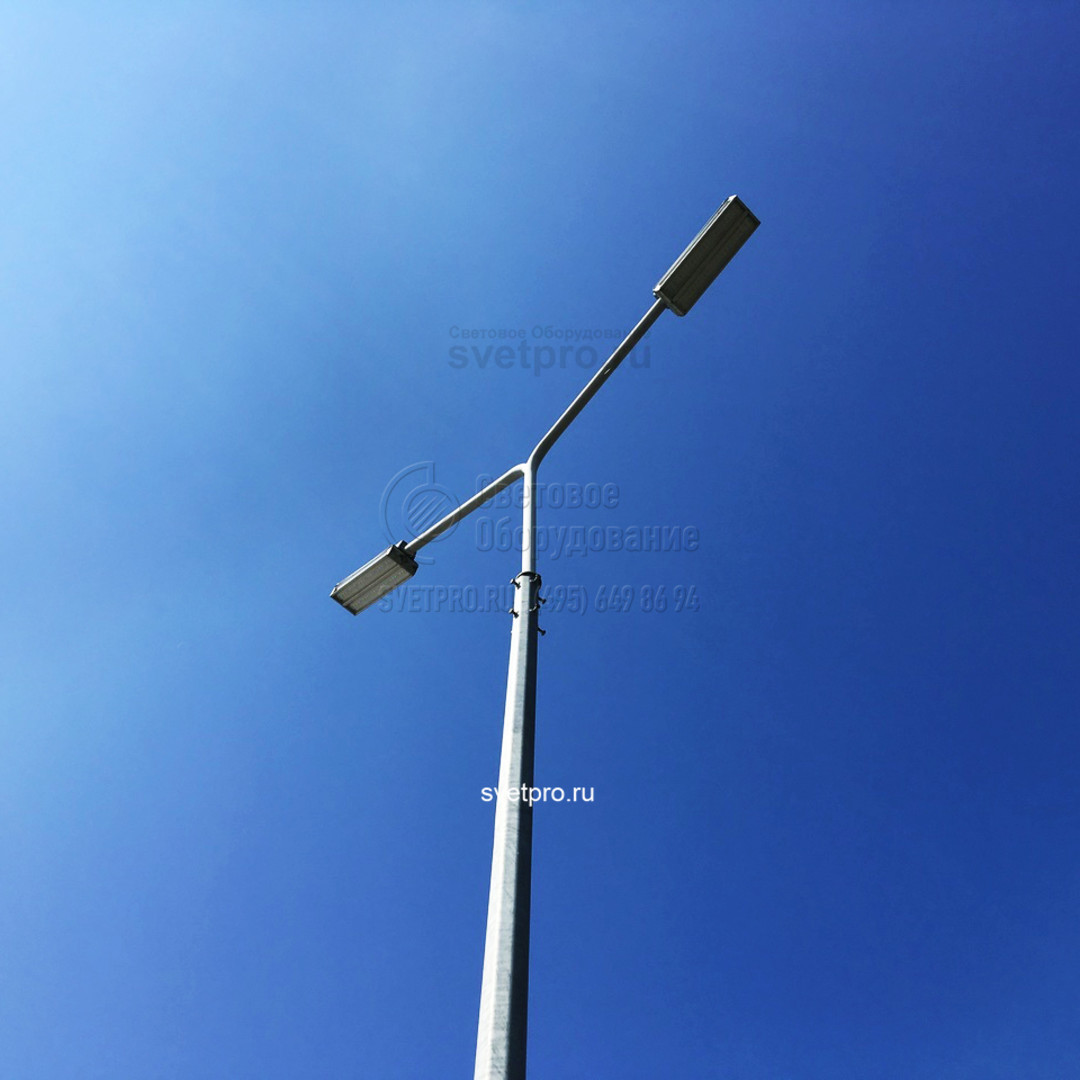

НФГ — это осветительная конструкция из листовой стали. Одной из ее особенностей является способ установки. Для монтажа используется фланец, что упрощает процедуру выравнивания и позволяет демонтировать конструкцию при ее повреждении или для повторного использования. Рассмотрим подробнее особенности крепежного узла опоры и процедуру установки изделия на месте.
Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!
Опорный фланец для стальной несиловой опоры
Установочный узел осветительной опоры модификации НФГ имеет такие особенности:
- Опорная площадка выполнена в форме квадрата с отверстиями по углам. Их диаметр соответствует отверстиям на верхней опорной площадке трубчатой закладной детали и подобран под размеры крепежных болтов.
- Дополнительные элементы усиления в виде косынок. Они устанавливаются на опорные площадки конструкций, предназначенных для установки тяжелых светильников. Косынки увеличивают жесткость монтажного узла и позволяют опоре выдерживать сильный ветер.
- Петля для системы заземления. Деталь полукруглой формы с отверстием, к которому с помощью болта и гайки прикручивается кабель системы заземления. Он нужен в случае, когда опора используется как часть сети молниезащиты объекта. Через заземление утилизируется электрический заряд от попавшей в молниеприемник молнии.
Монтаж конструкции типа НФГ
Установка осветительных конструкций модификации НФГ производится на трубчатый закладной элемент. Его длина и диаметр подбираются исходя из характеристик опоры и параметров грунта в месте установки.
Любой закладной элемент имеет сквозное технологическое отверстие, через которое внутрь опоры подводится силовой электрический кабель. Для соединения провода и внутренней проводки ствола используется вводный щиток. В нем установлены клеммные колодки и устройства защитного отключения для удобной коммутации и предотвращения поломки световых приборов из-за перегрузки.
Процедура установки фланцевой опоры состоит из нескольких этапов:
- Рытье котлованов. Для монтажа закладных деталей в грунте бурится отверстие с помощью ручной или автоматической буровой установки. Такой способ земляных работ имеет меньшую трудоемкость и требует меньших финансовых затрат.
- Копка траншей. Они прокапываются между местами установки отдельных фундаментов и используются для прокладки силового кабеля. Траншеи имеют достаточно большую глубину, чтобы земляные работы на поверхности не повредили кабель.
- Ввод кабеля. Силовой провод вводится внутрь закладного элемента фундамента через отверстие. Оно сквозное, чтобы у инженеров была возможность построить непрерывную сеть подачи электрической энергии.
- Бетонирование. Марка раствора для заливки основания подбирается согласно типовому проекту. Бетон заливается так, чтобы его уровень находился выше уровня отверстия для ввода кабеля. Таким образом исключается коррозия стальной конструкции, которая находится под землей.
- Монтаж наземной части. Производится после полного застывания бетона. Крепление производится с помощью болтов, поэтому корпус всегда можно демонтировать без его повреждения.
Где купить?
Наша компания изготавливает и продает опоры типа НФГ с граненым стволом и фланцевым способом монтажа на объекте. Мы предоставляем клиентам типовые модели и изделия с индивидуальными характеристиками, а также закладные элементы для фундаментов.
Инженеры компании оказывают услуги по установке осветительных опор на месте. При оформлении такого заказа вам не придется самостоятельно беспокоиться о правильности монтажа. Работа выполняется в строгом соответствии с требованиями ГОСТ, предоставления гарантия на монтажные услуги.
