НФГ-10 Опора несиловая фланцевая граненая высота 10 метров
Цена*:
41 769
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

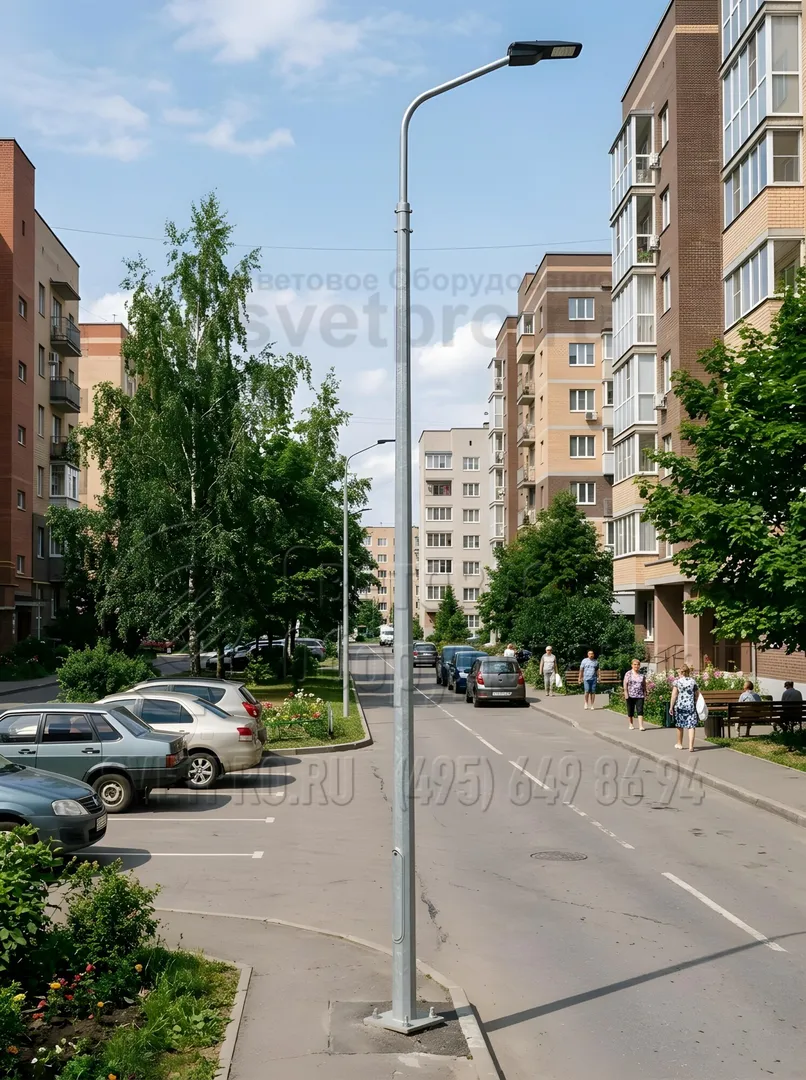

Граненая опора несилового типа НФГ-10 – универсальное решение при необходимости создать требуемый уровень наружного освещения на городских улицах, коммерческих территориях, возле общественных зданий, а также на различных открытых площадках. Несмотря на значительную высоту, равную 10 метрам, конструкция столба отличается отличной надежностью, устойчивостью и долговечностью.

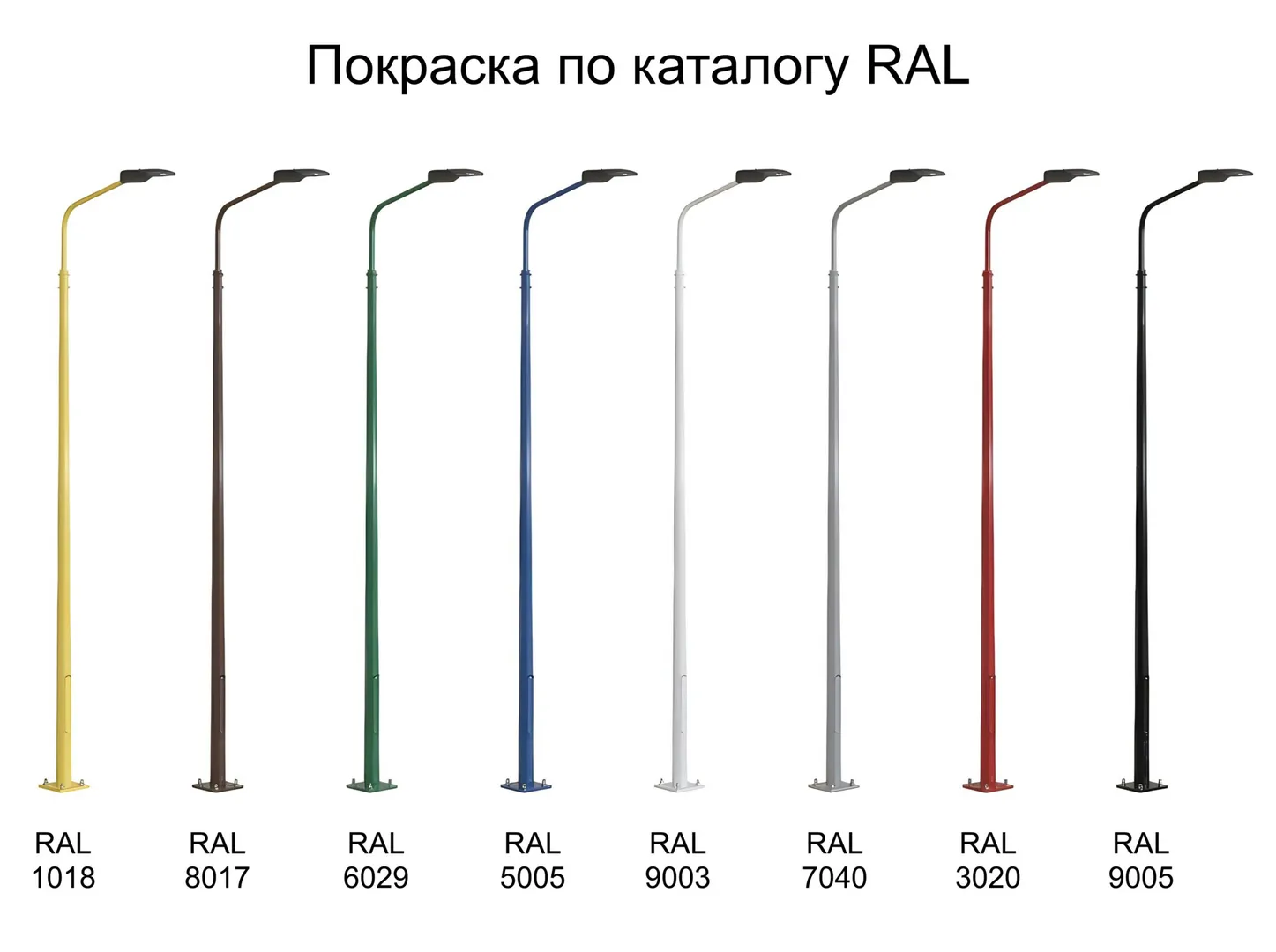

Опоры изготавливаются из стальных листов, сворачиваемых с помощью пресса в конструкцию с восемью гранями. Соседние края опоры свариваются двойным швом, поверхность металла обрабатывается горячим цинкованием, что надежно защищает изделие от разрушающего действия коррозии, а также увеличивает срок его эксплуатации. При необходимости столб может дополнительно окрашиваться порошковой краской с выбором оттенка по каталогу RAL.
Конструкция монтируется на бетонное основание с расположенным внутри закладным элементом из металла. Особенности изделия предполагают соединение опоры с закладным элементом через фланец.
Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 170/210 мм |
| Верхний диаметр: | 75/100 мм |
| Вес: | 142,0/178,0 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-10,0(75)-05**-ц | 41 769 ₽ | ЗФ-20/4/К230-2,0-б | 142,0 | Ф2, Ф3 | 10000 | 2000 | 170 | 75 | М20 | 320 | 230 | 500 | 90 |
| НФГ-10,0(100)-05**-ц | 52 359 ₽ | ЗФ-24/4/К230-2,0-б | 178,0 | Ф4, Ф5 | 10000 | 2000 | 210 | 100 | М24 | 320 | 230 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

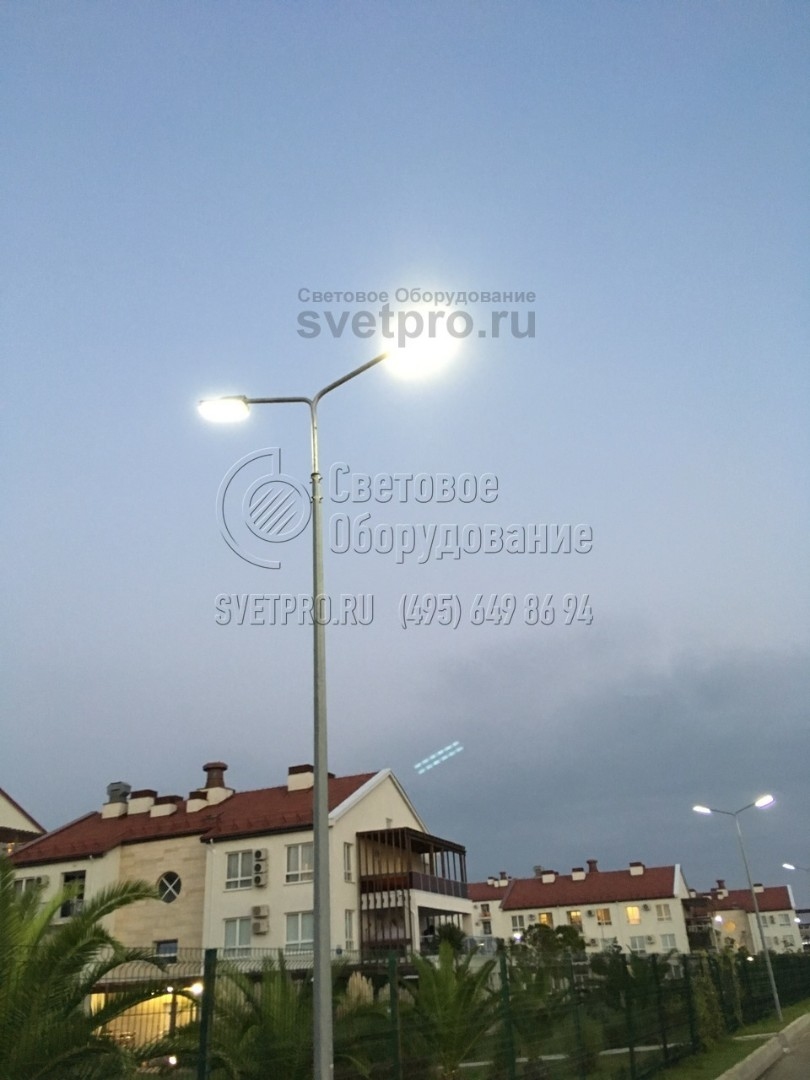

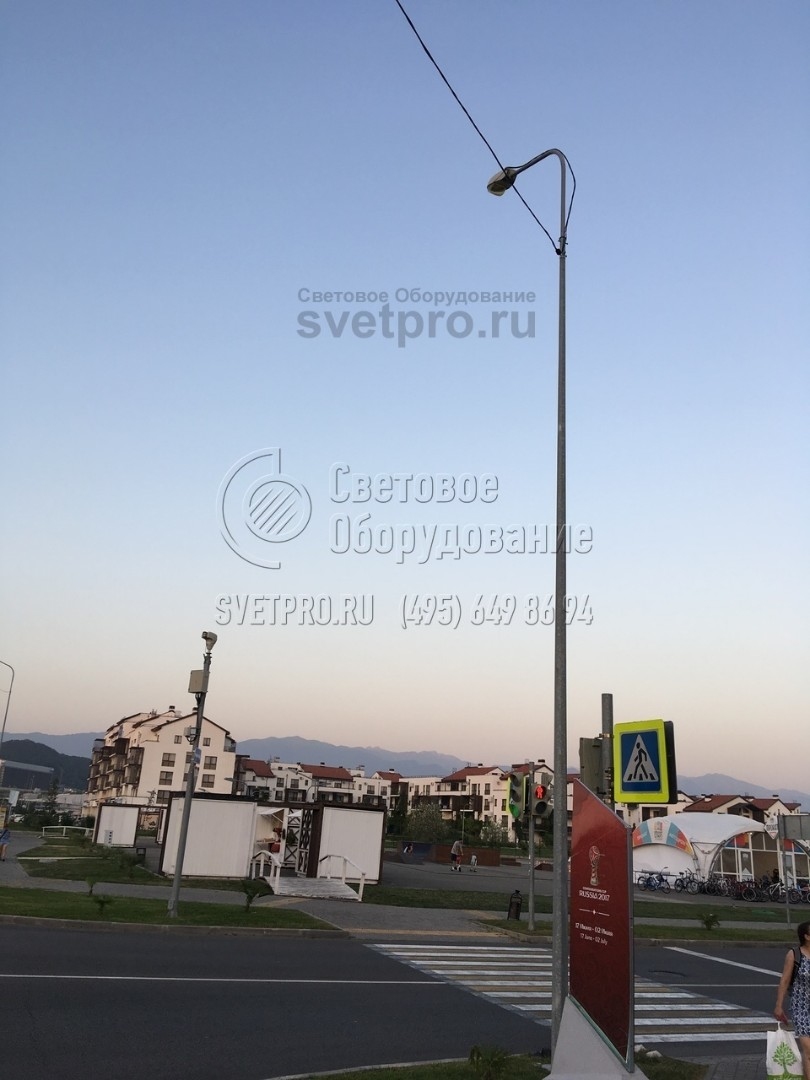

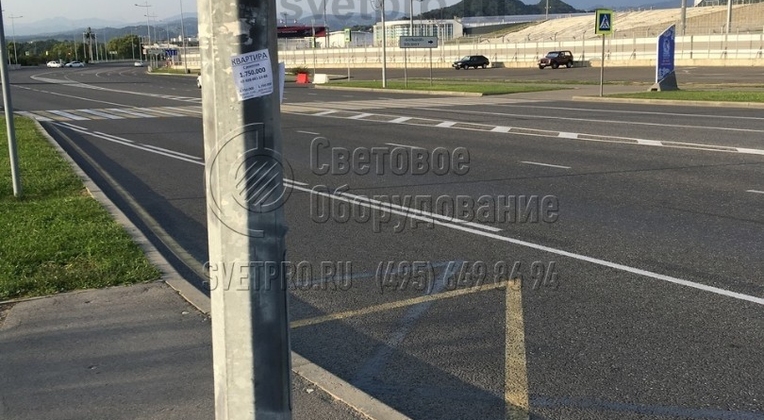

1. Несиловая опора согласно действующему стандарту не предназначена для подвешивания воздушных силовых линий. Однако благодаря избыточной прочности и несущей способности такой вариант подключения возможен. Для крепления самонесущего кабеля используются накладные кронштейны.
-

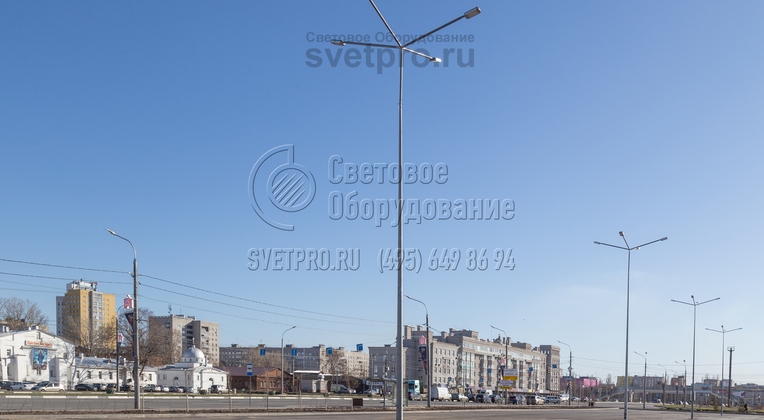

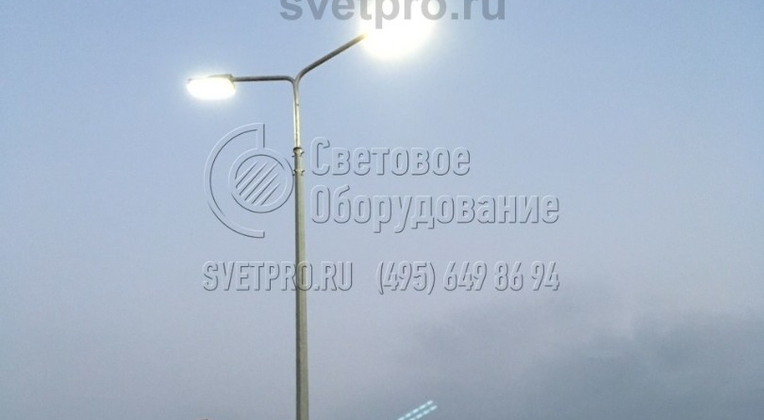

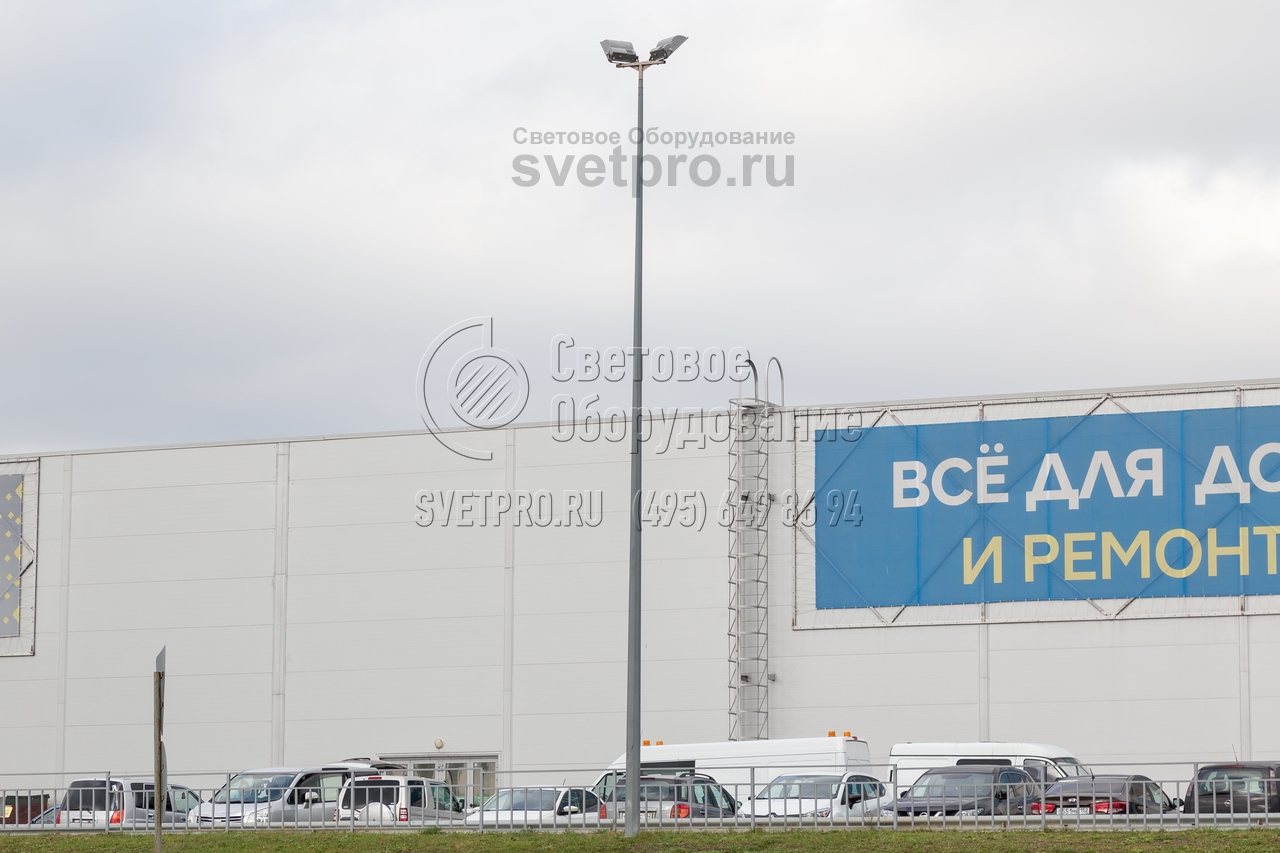

2. Несиловые опоры могут выдержать нагрузку от установленных на верхушке светильников. Но, в отличие от круглоконических моделей, их несущая способность избыточна за счет ребер жесткости. Поэтому инженеры используют воздушное подключение силовых линий, хотя это и не предусмотрено. -

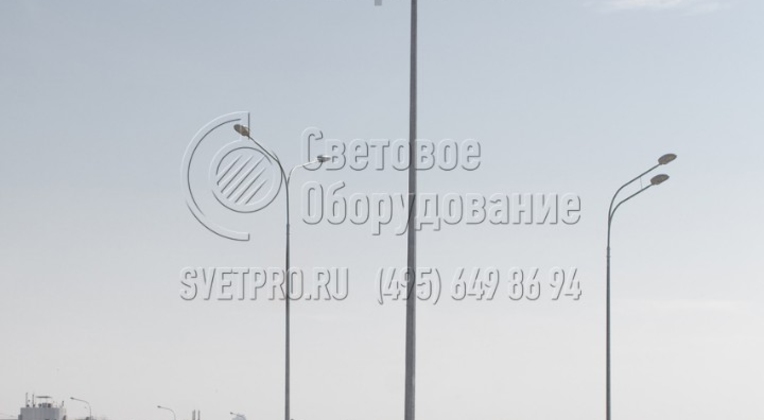

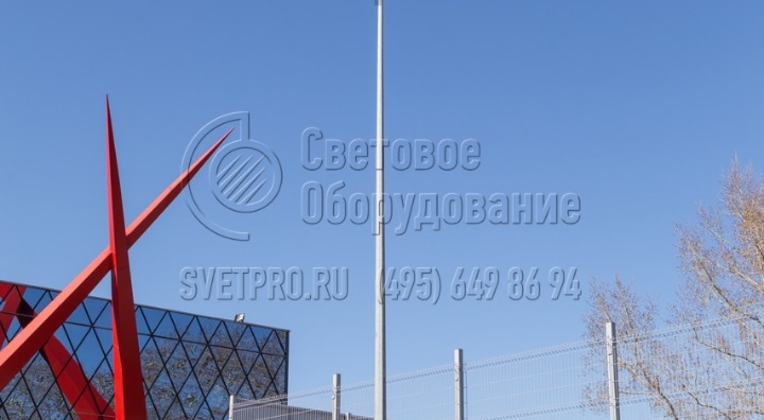

3. Опора с граненым корпусом может применяться для создания комплексной подсветки фасадов зданий. В этом случае вместо традиционных светильников устанавливаются световые приборы направленного света. Для их крепления на оголовке используется Т-образный кронштейн и монтажные скобы. -

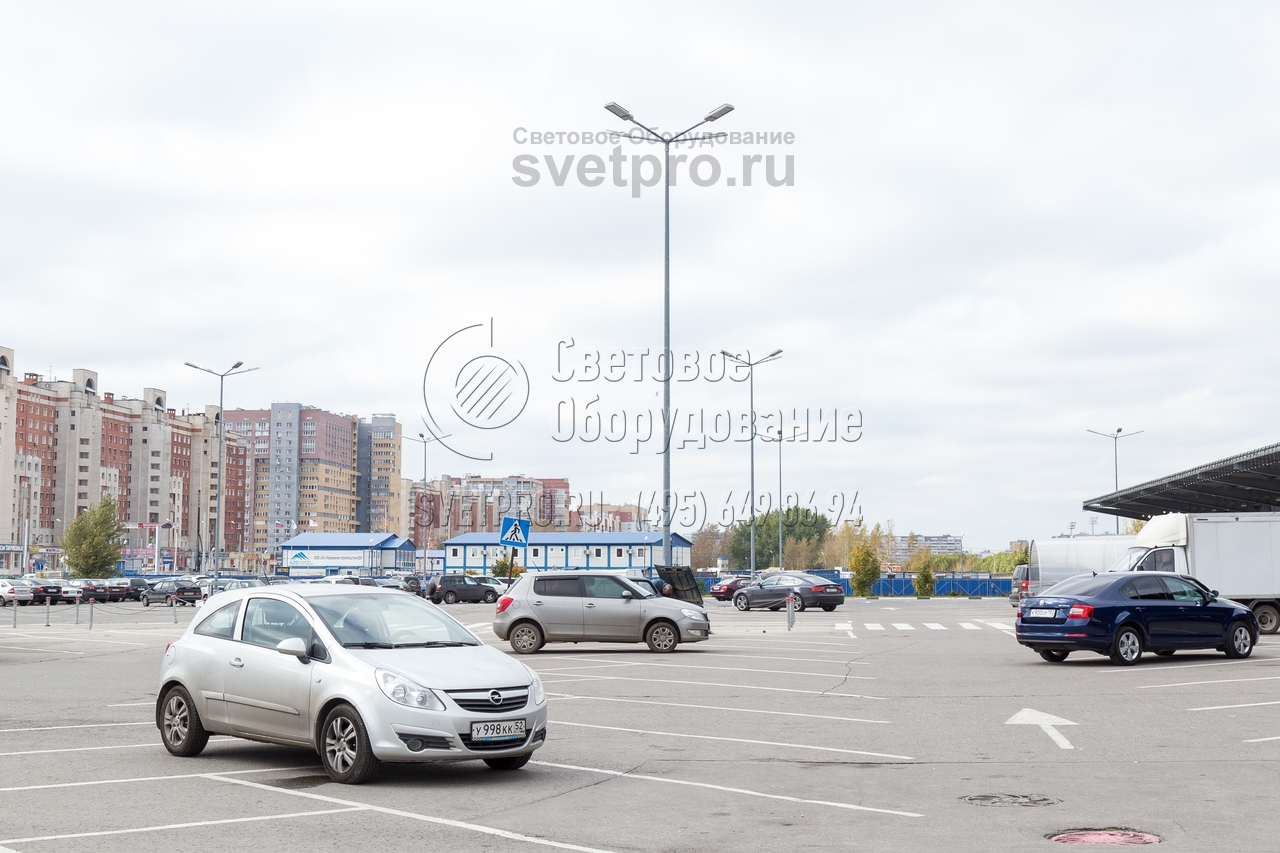

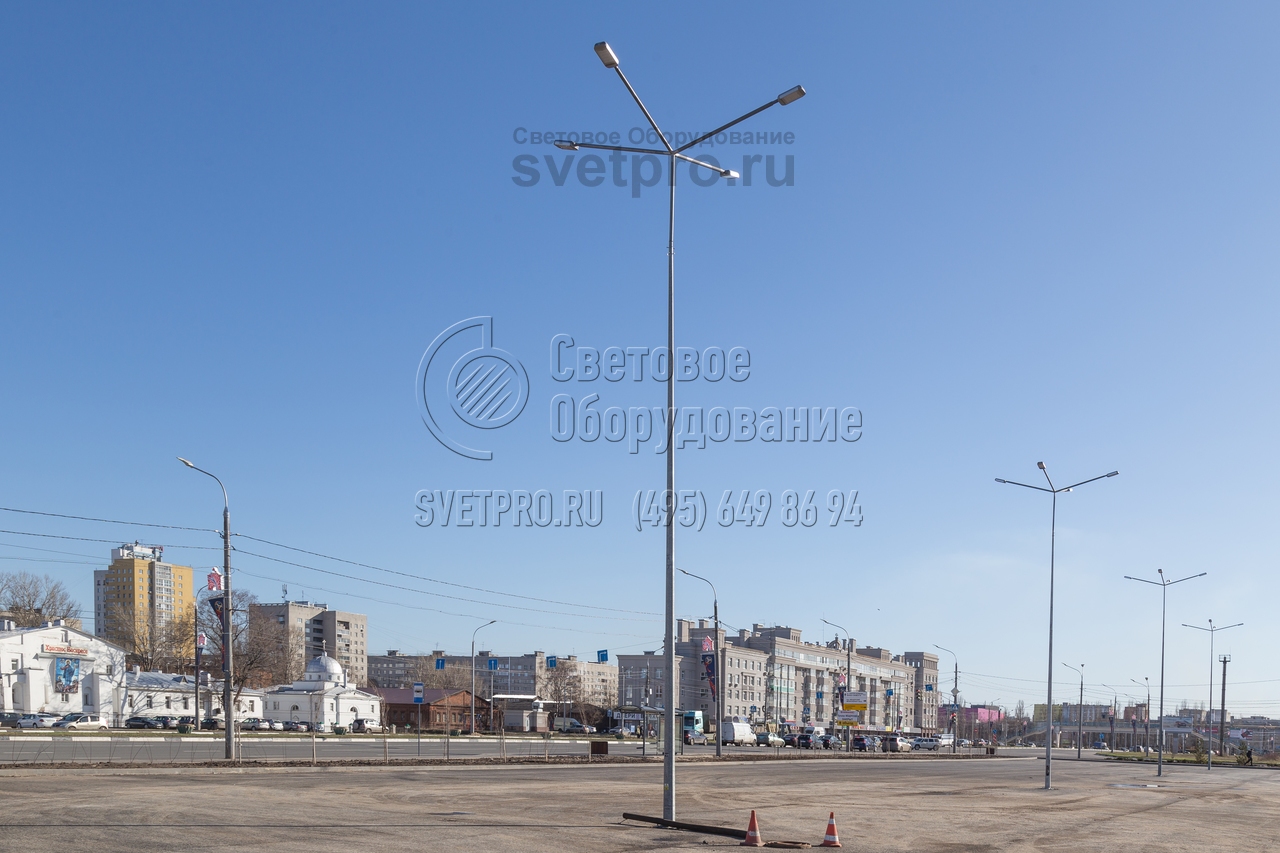

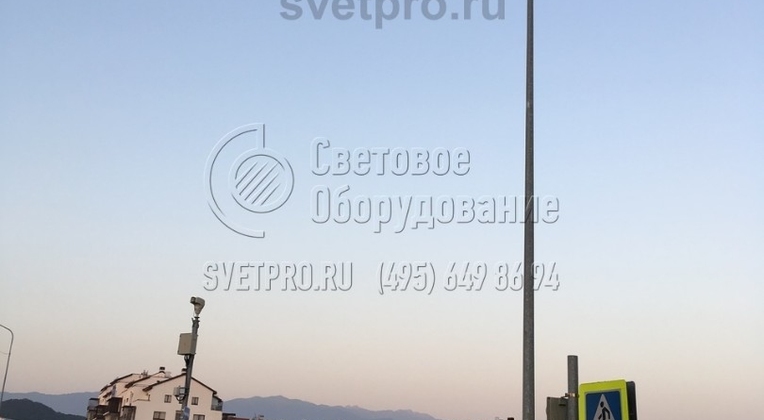

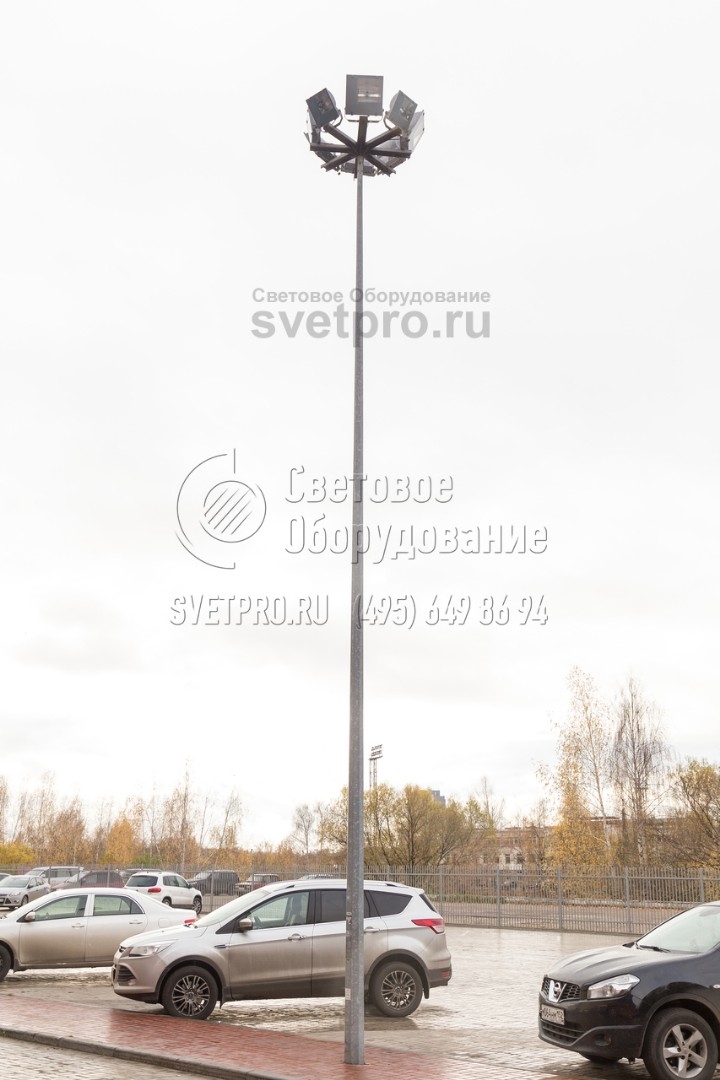

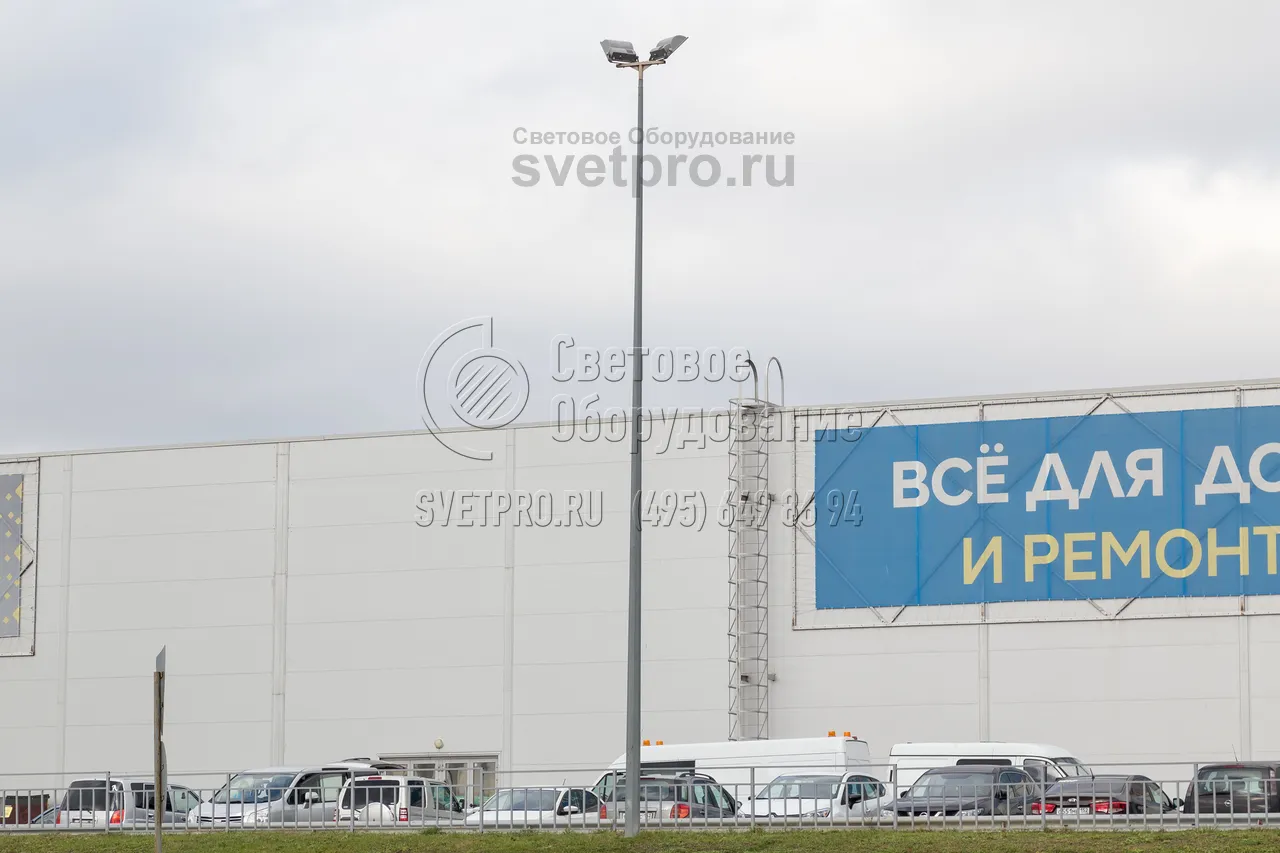

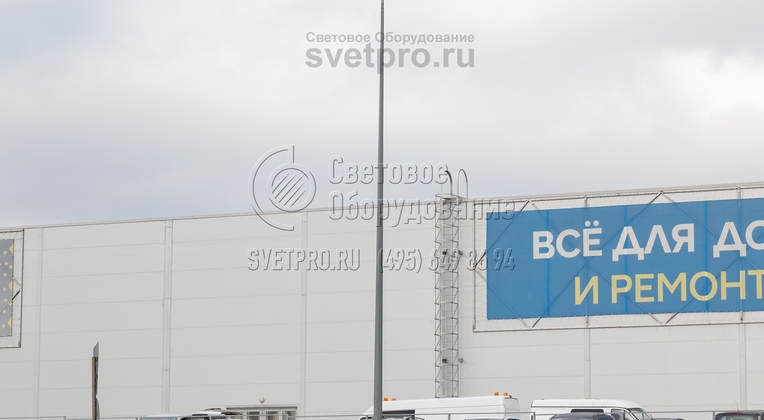

4. Высота осветительной конструкции, изображенной на фото, составляет 10 метров от уровня земли до среза оголовка. Однако она может быть увеличена за счет вертикальной части кронштейна. Такой подход в сочетании с длинными выносами дает возможность создать заливающее освещение на парковке. -

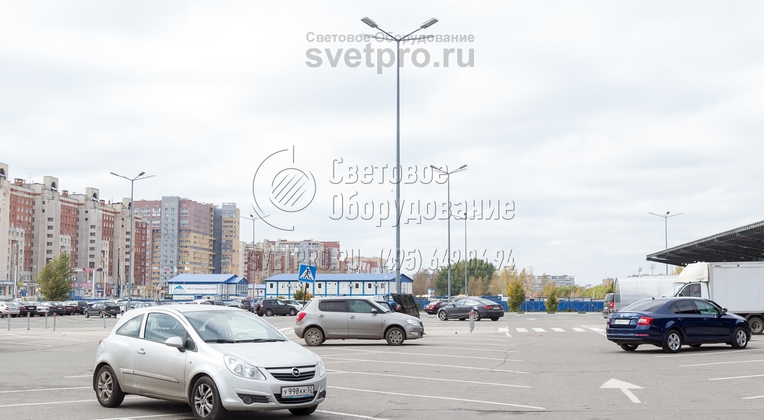

5. При использовании граненых конструкций для освещения территорий парковок подводка кабелей производится под землей. Это увеличивает надежность инженерной инфраструктуры, так как силовые линии защищены от повреждений из-за сильного ветра, налипшего снега и намерзшего льда. -

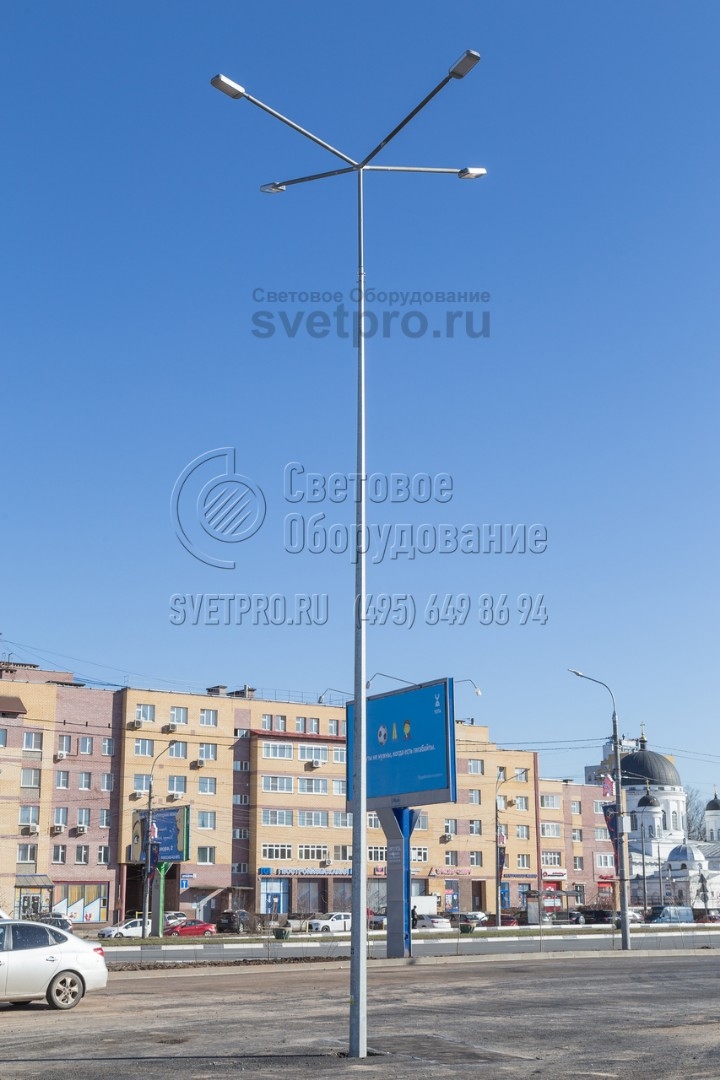

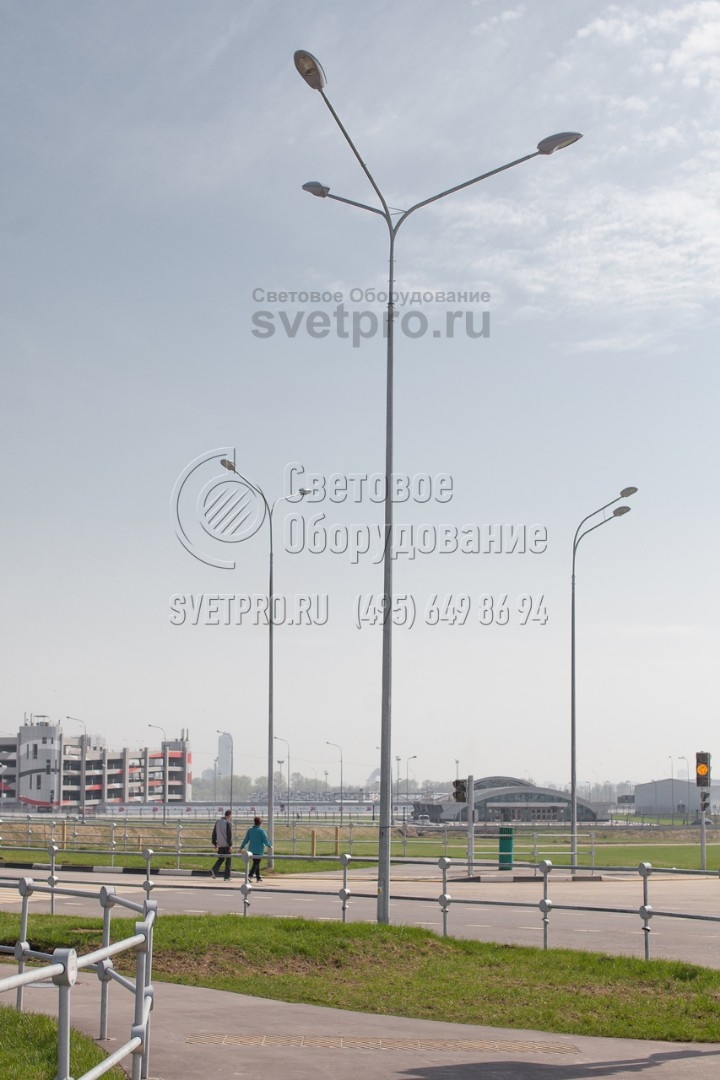

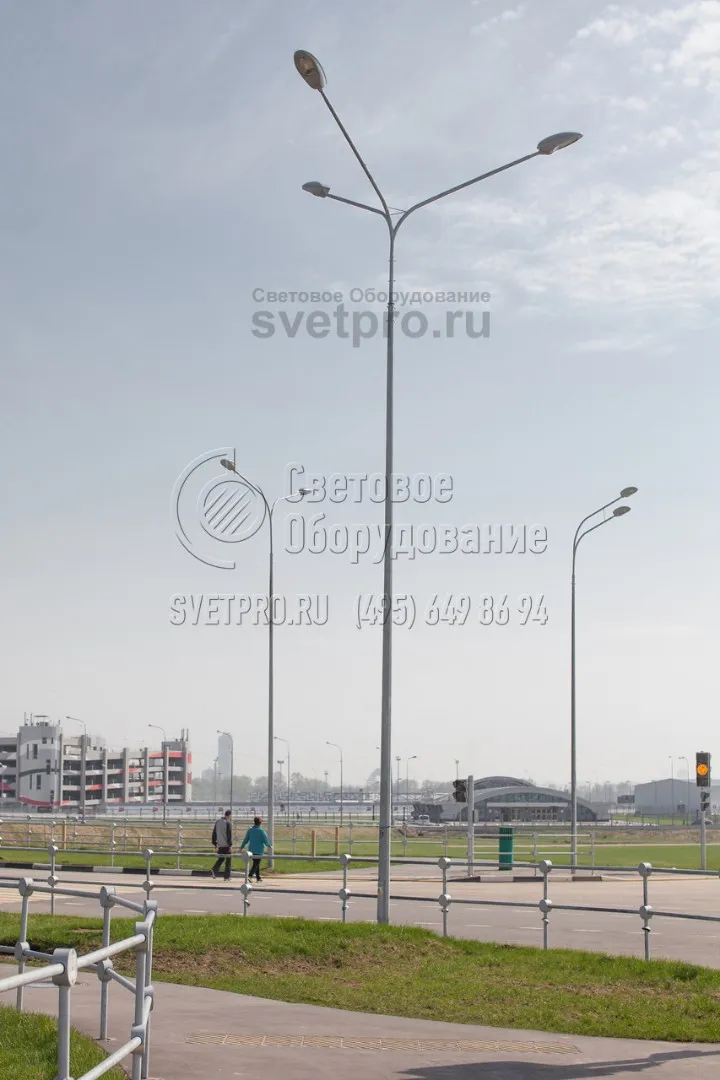

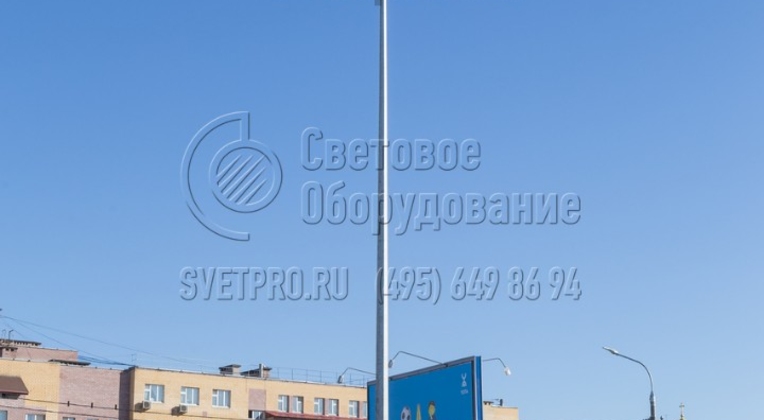

6. За счет использования радиальных кронштейнов под консольные светильники можно изменить внешний вид опоры и сделать ее дизайн более привлекательным. В примере на фото используется кронштейн с тремя рожками, которые установлены под углом 120 градусов относительно друг друга. -

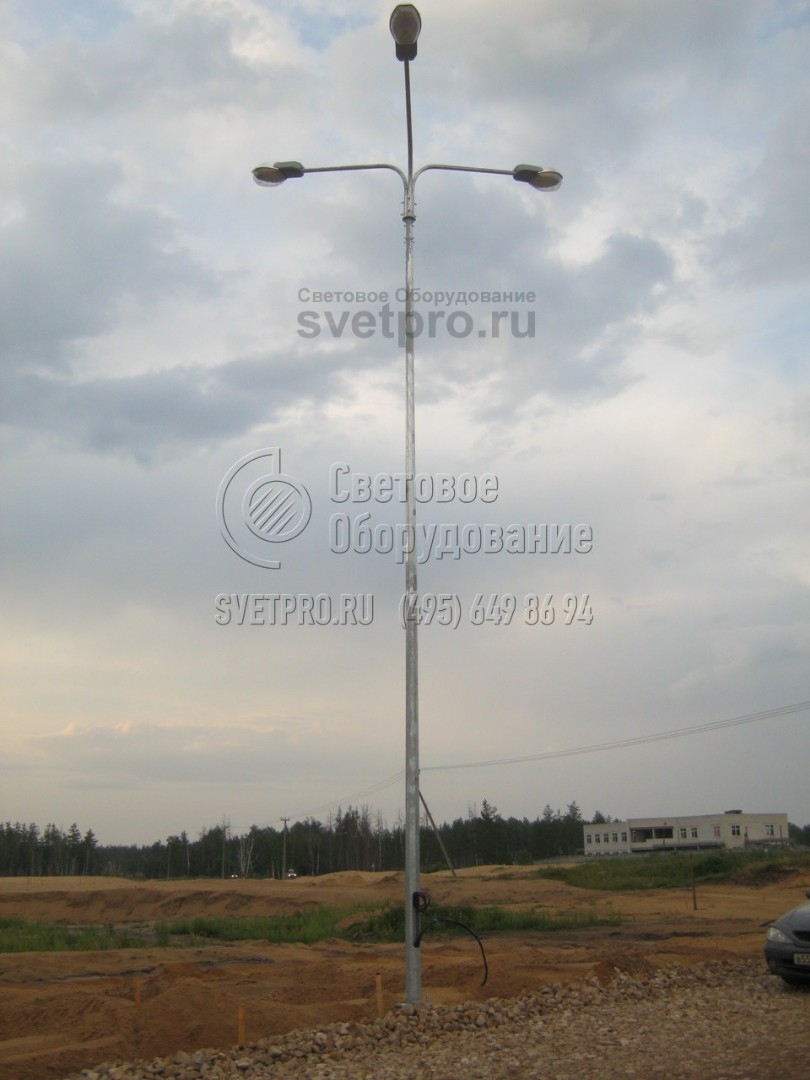

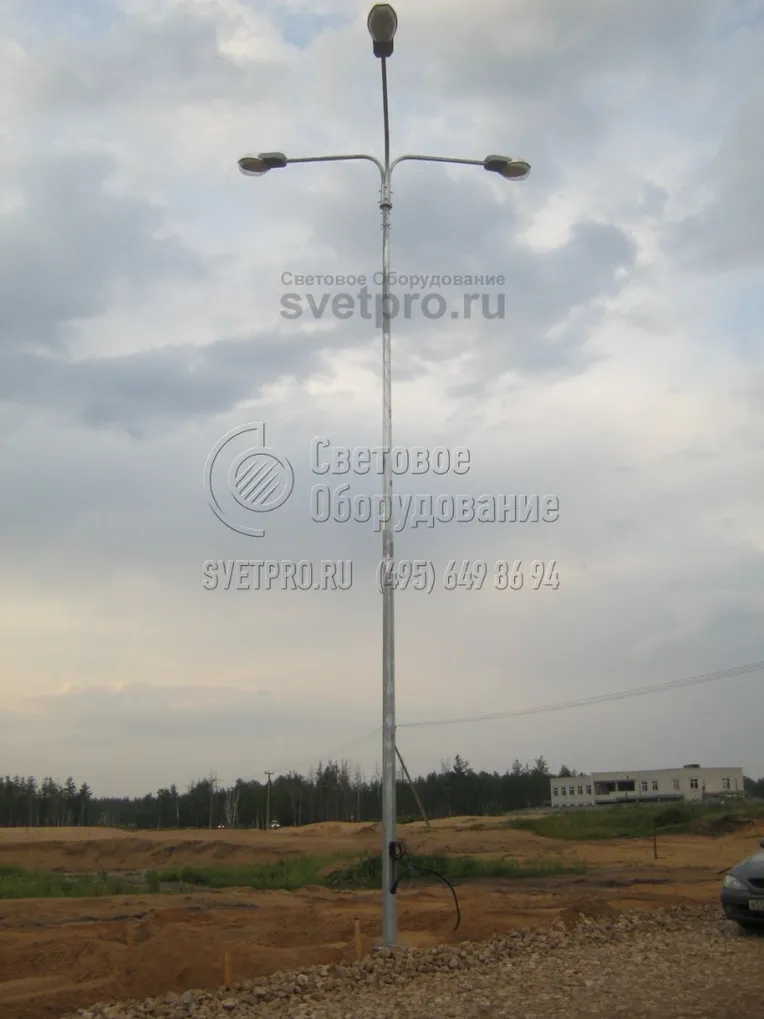

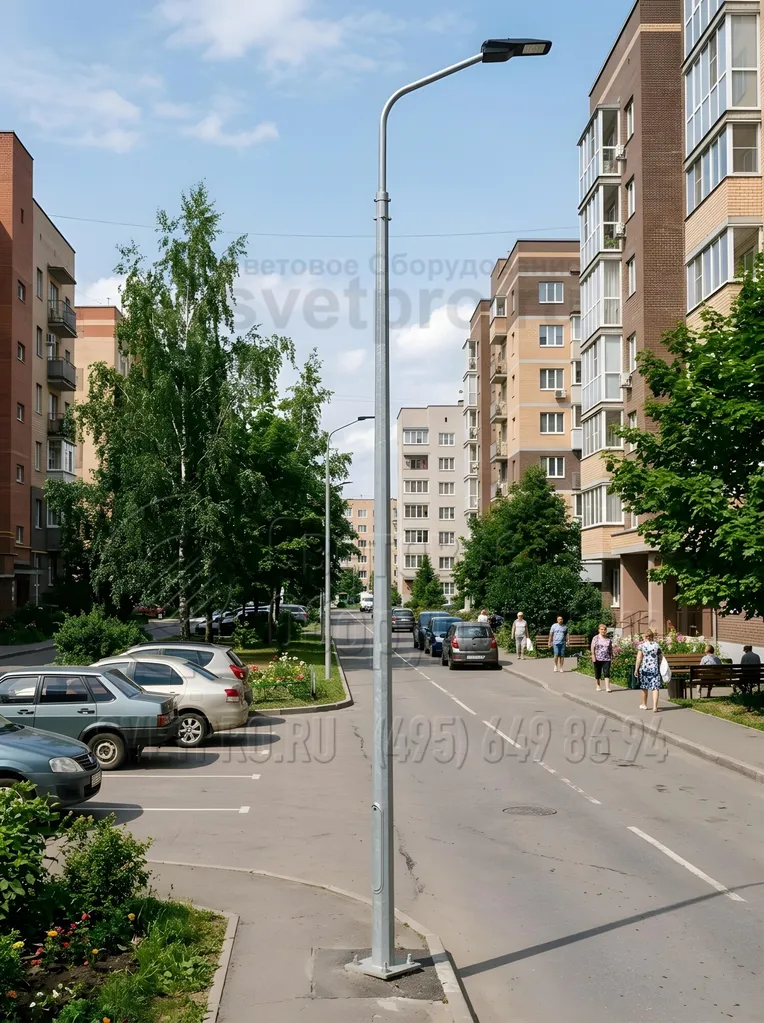

7. Установка несиловых фланцевых опор на объекте производится во время строительства улиц или обустройства придомовых территорий. После укладки кабеля в траншею он вводится внутрь ствола через технологическое отверстие. Подключать кабели можно с уровня земли без использования вышки. -

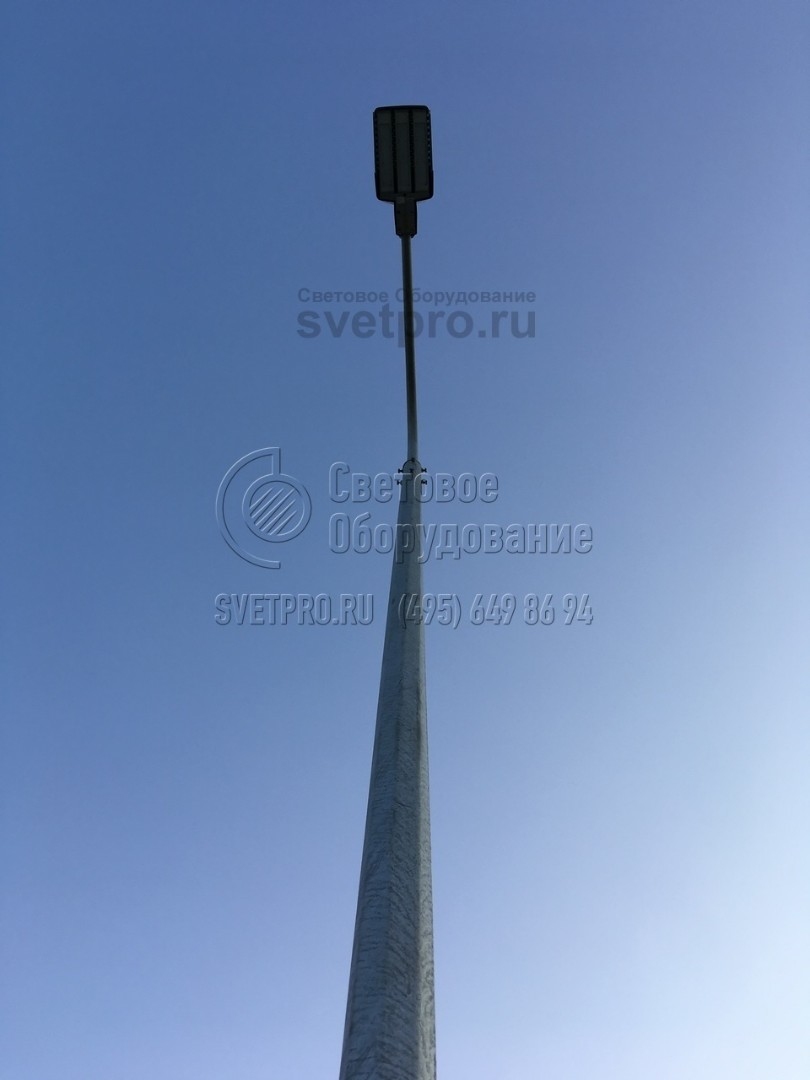

8. Опора с многогранным корпусом разработана инженерами так, чтобы ее можно было адаптировать под установку разных световых приборов. В примере на фото используются светильники с креплением на боковой части корпуса. В них установлены светодиодные лампы освещения. -

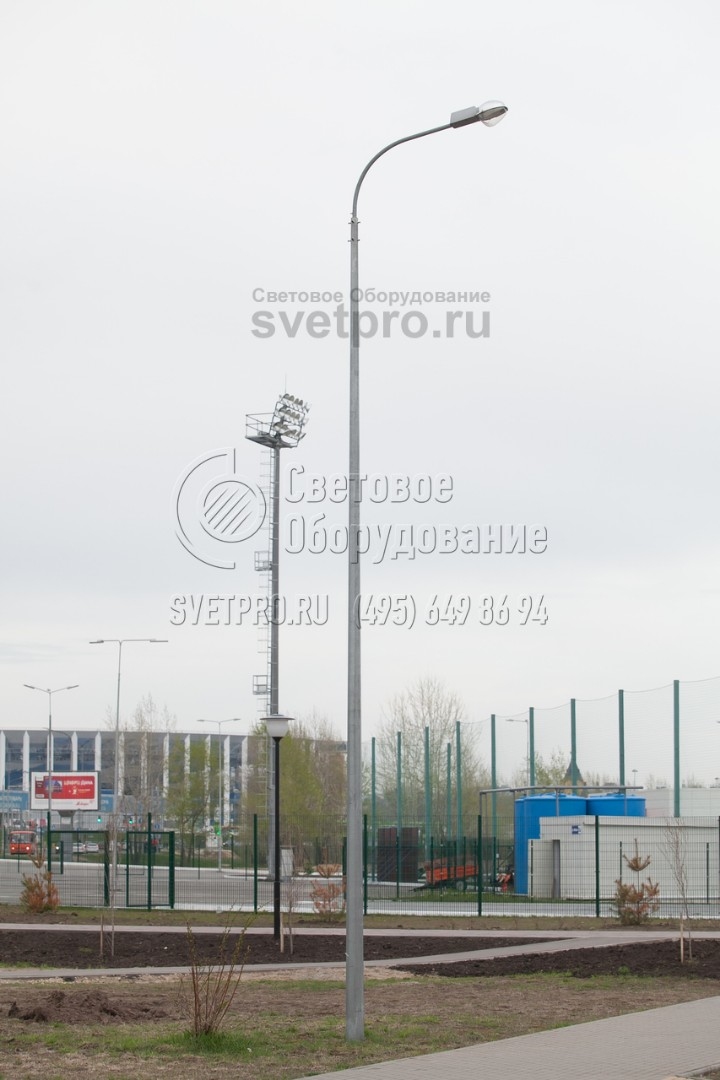

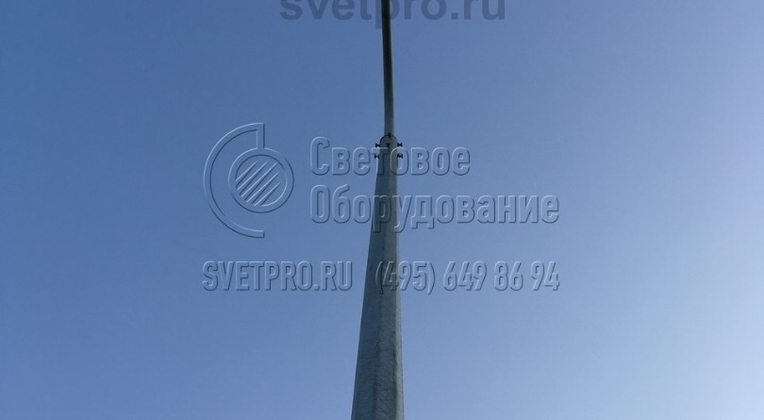

9. На фото изображена классическая осветительная конструкция с граненым стволом. Обратите внимание, что корпус имеет конусовидное строение. Это сделано для того, чтобы сместить центр тяжести ближе к земле и придать изделию большую устойчивость. Оно может выдержать сильный ветер. -

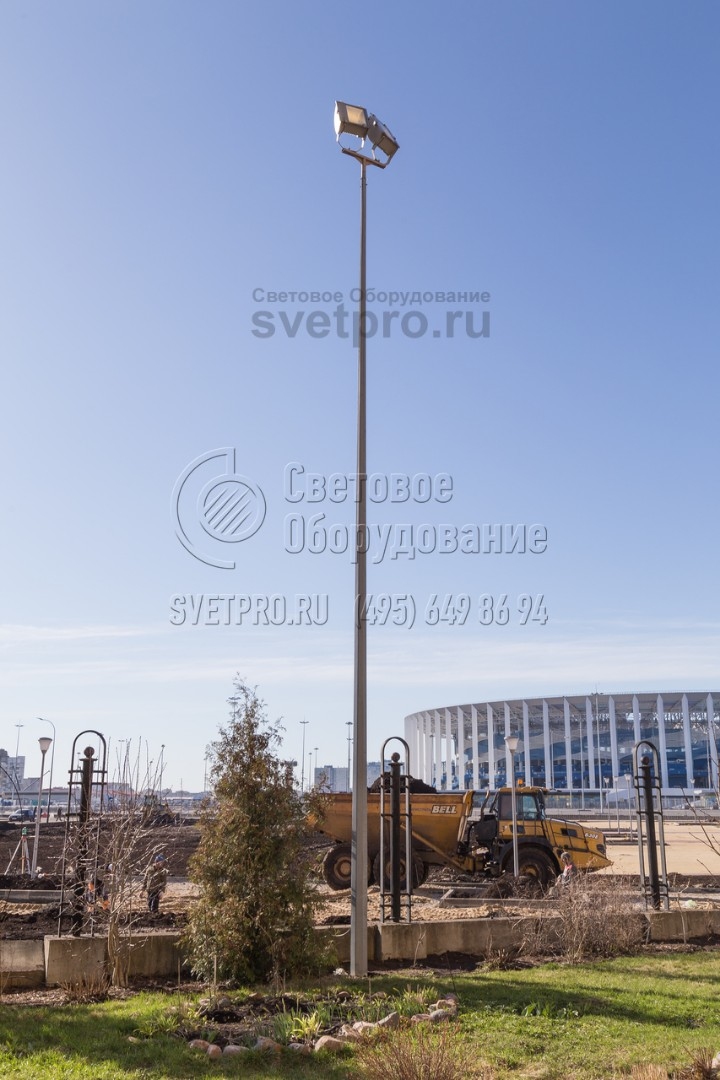

10. Пример использования ствола граненой опоры для создания заливающего освещения на большом открытом пространстве. Вместо светильников здесь используются прожекторы, которые создают яркий направленный поток света. Несущая способность ствола повышена за счет ребер жесткости конструкции. -
11. На опору со стволом в форме многогранника можно установить тяжелые кронштейны. В примере на фото кронштейн имеет очень длинный вынос. Это сделано для того, чтобы расположить световое пятно дальше от ствола и осветить большее открытое пространство с использованием меньшего числа опор. -

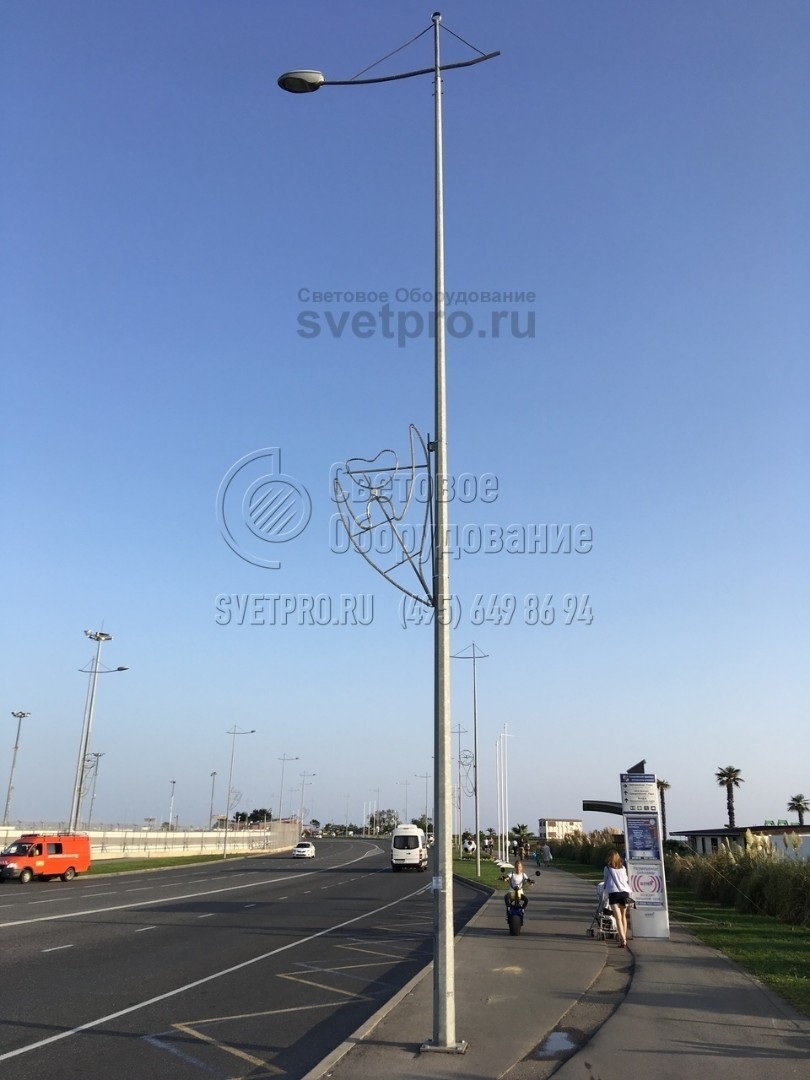

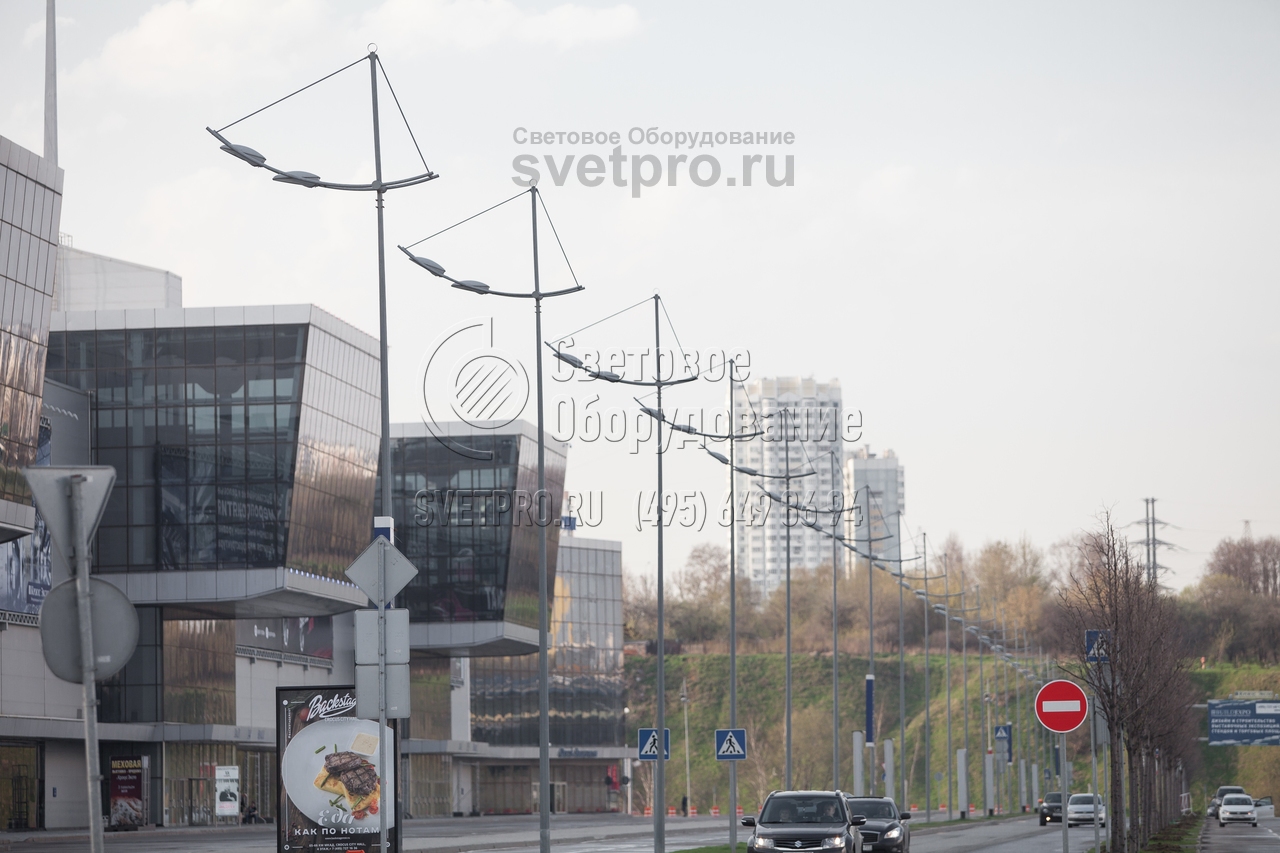

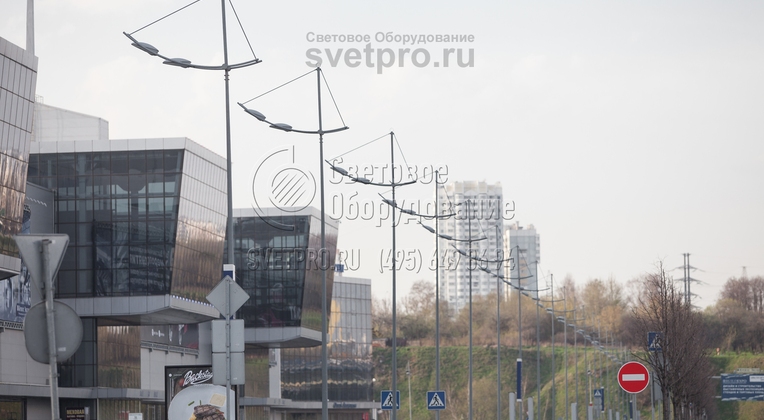

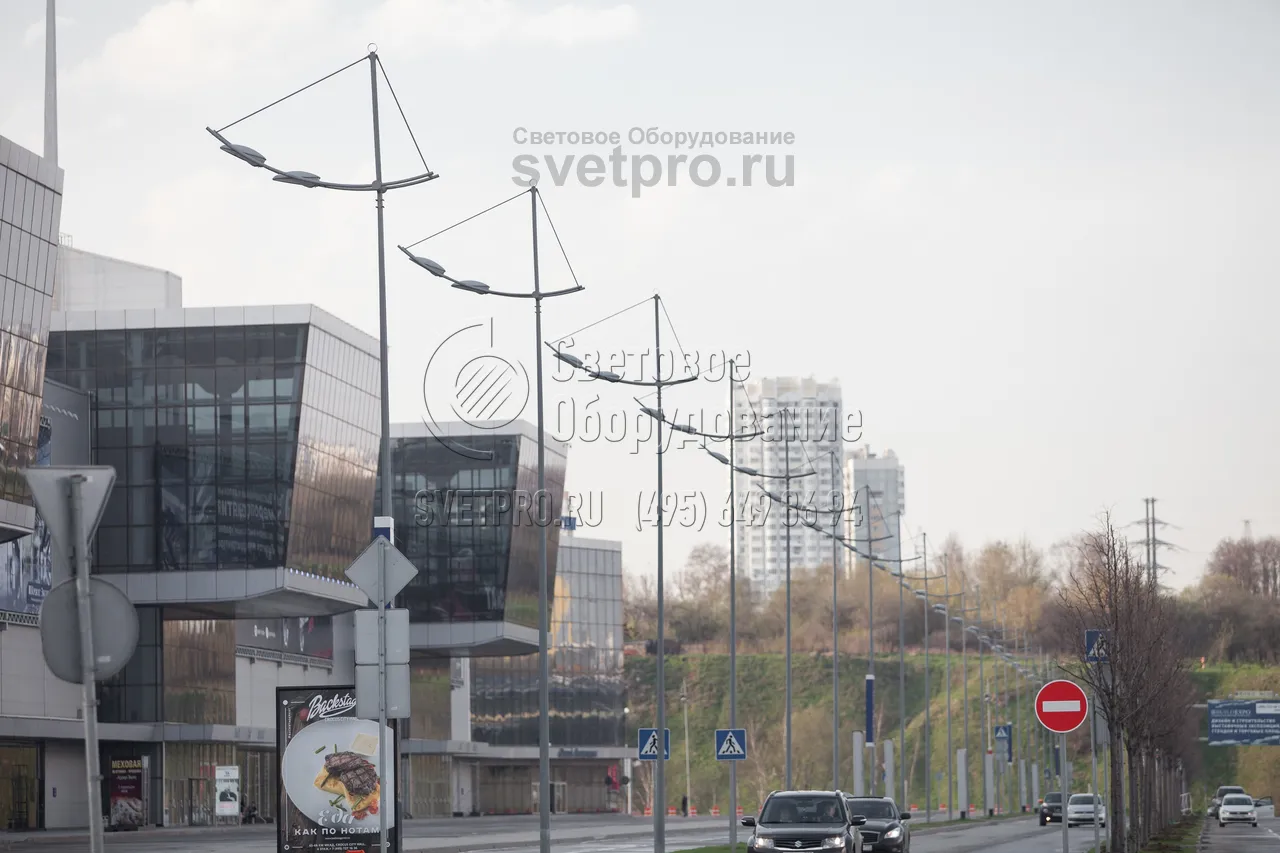

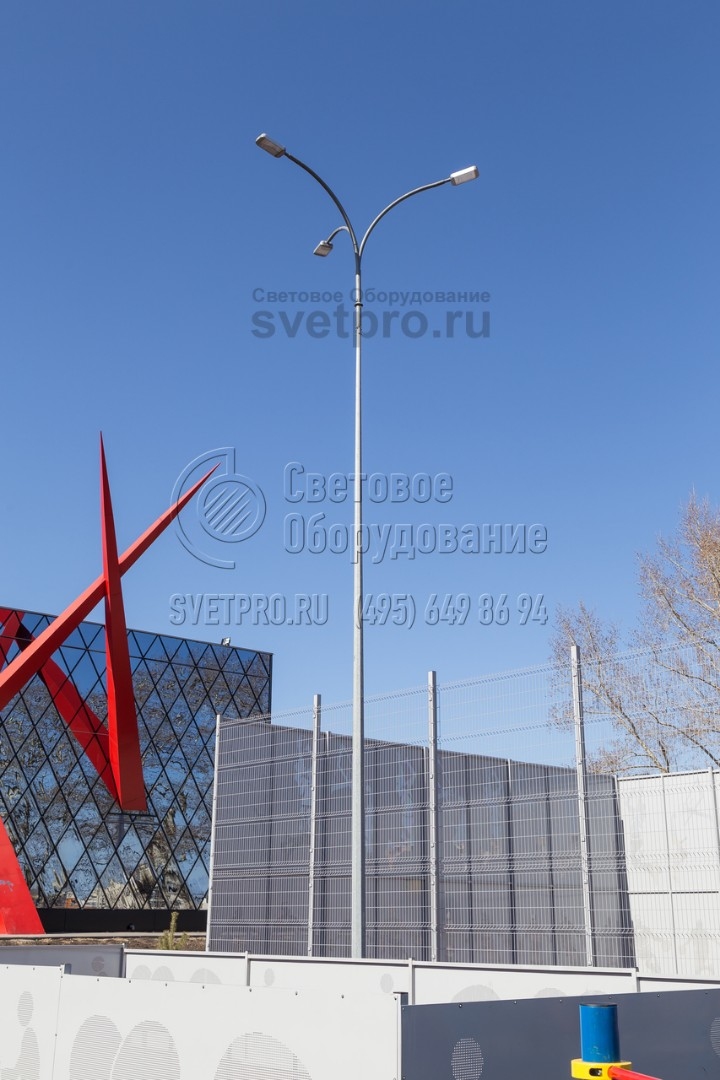

12. Ствол граненой опоры выполнен в индустриальном дизайне. Но ее можно использовать как декоративную. Для улучшения внешнего вида декоративной конструкции в примере на фото на оголовок установлены кронштейны с выгнутыми консолями и растяжками, консольными светильниками. -

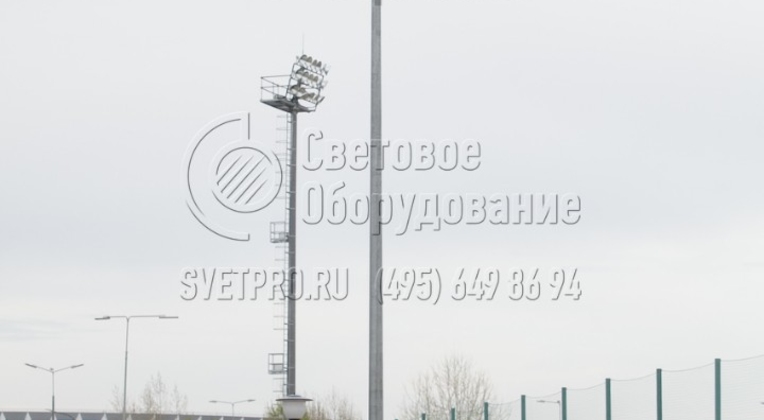

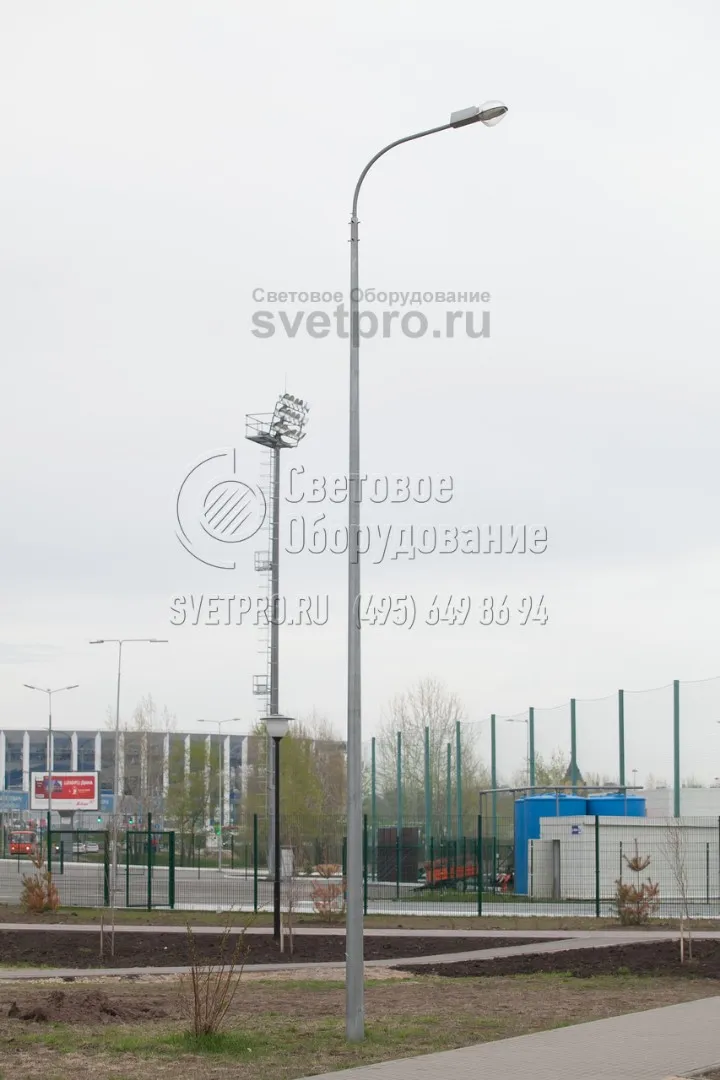

13. Опора высотой в 10 метров может использоваться как часть общей осветительной инфраструктуры большого объекта. В примере на фотографии опора освещения установлена вместе с парковой опорой на заднем плане и мачтой освещения со стационарной короной и технологической площадкой. -

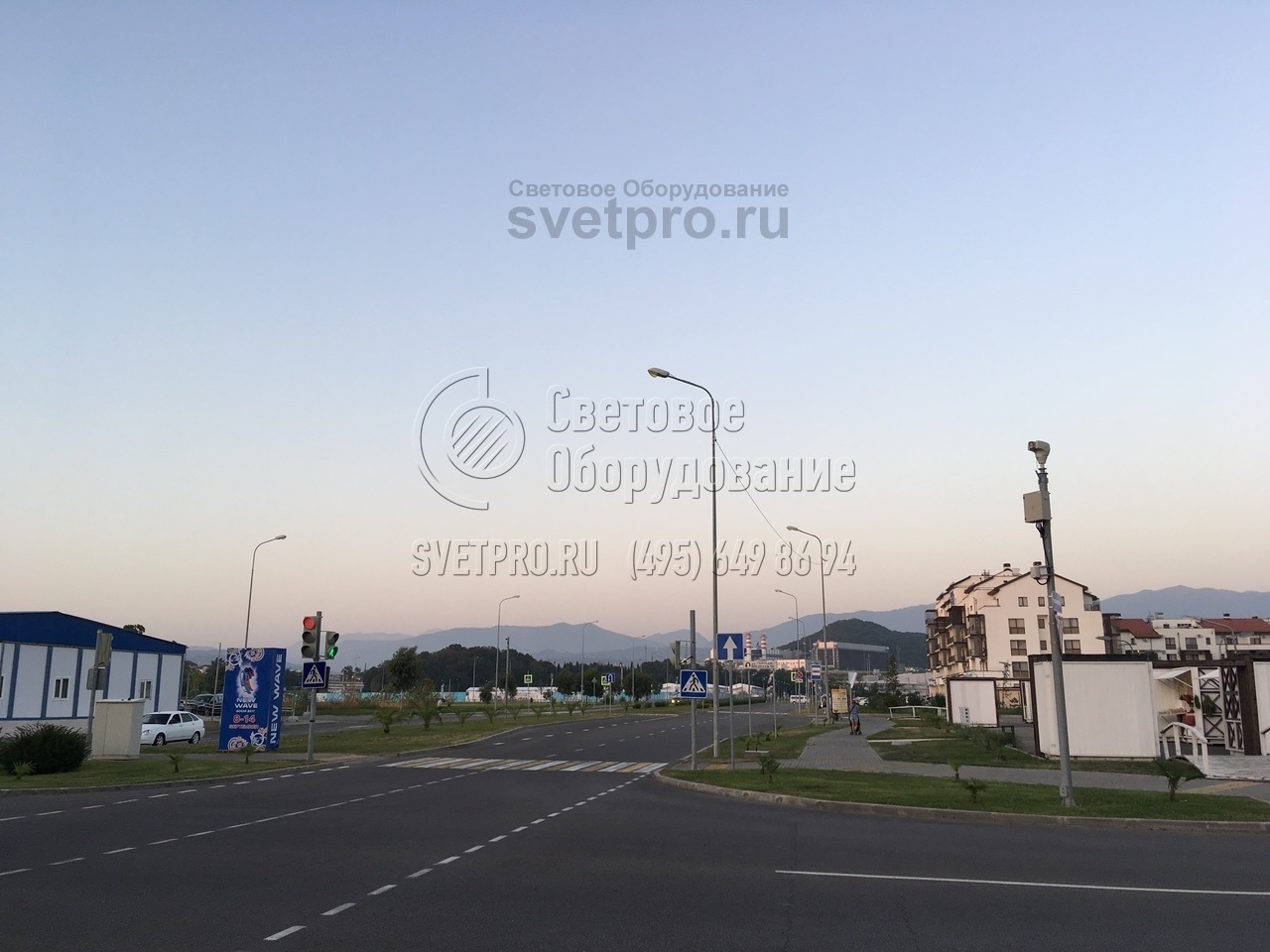

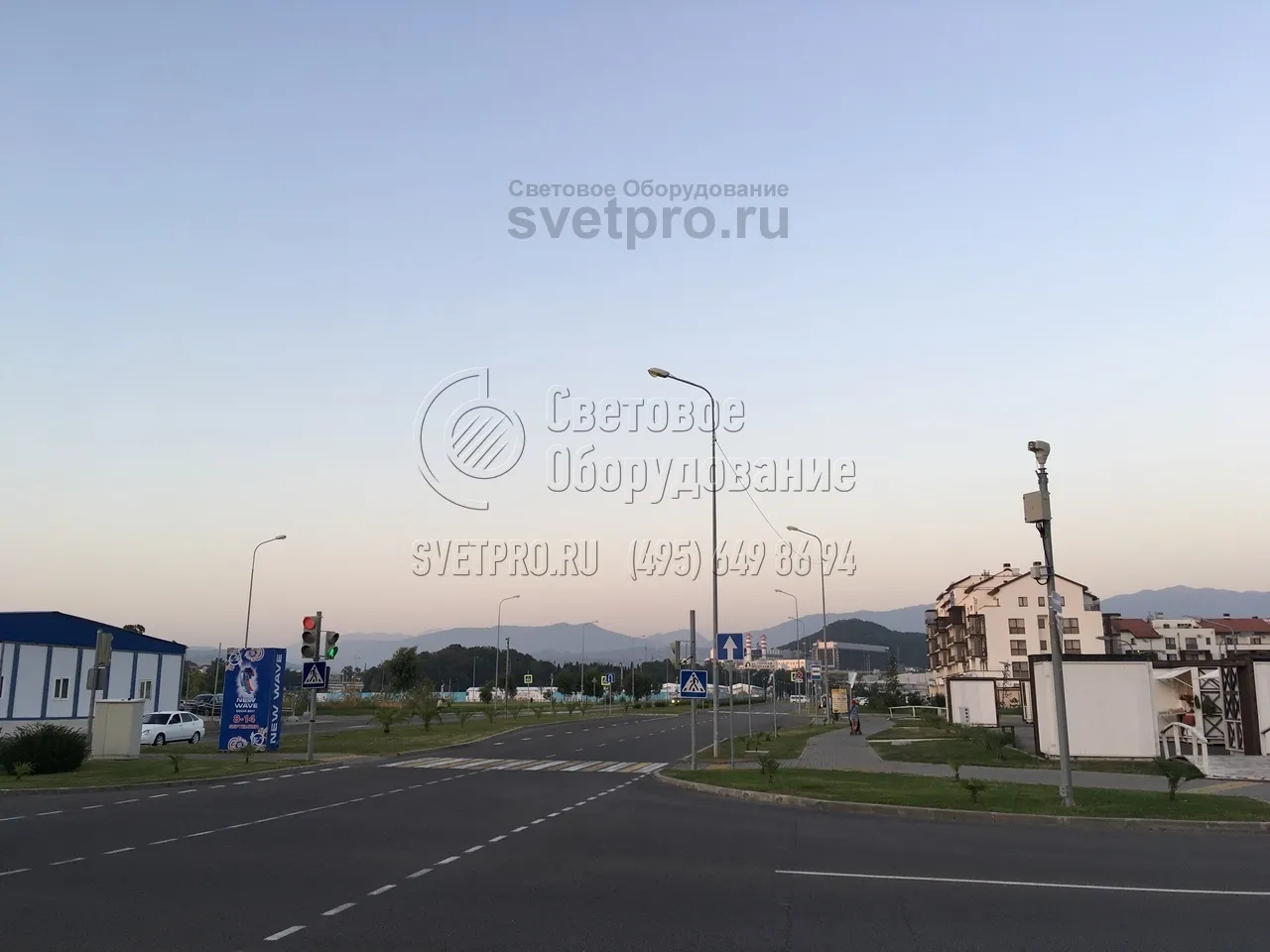

14. Наиболее распространенными световыми приборами для создания систем уличного освещения являются консольные светильники со светодиодами. Они создают яркий световой поток и имеют большой срок службы. Не требуют замены в течение всего времени эксплуатации и потребляют мало электричества. -

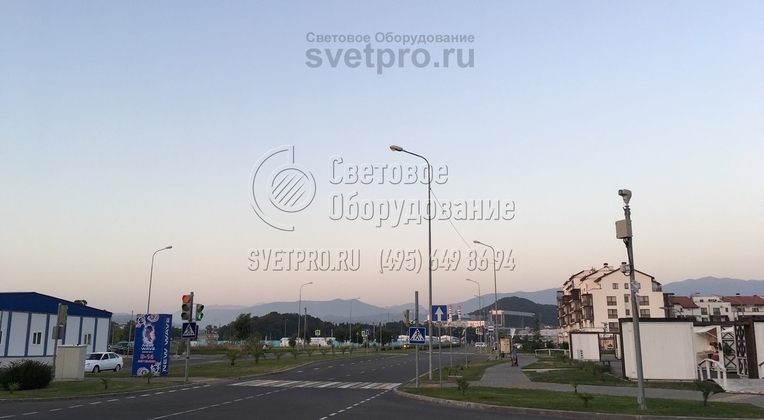

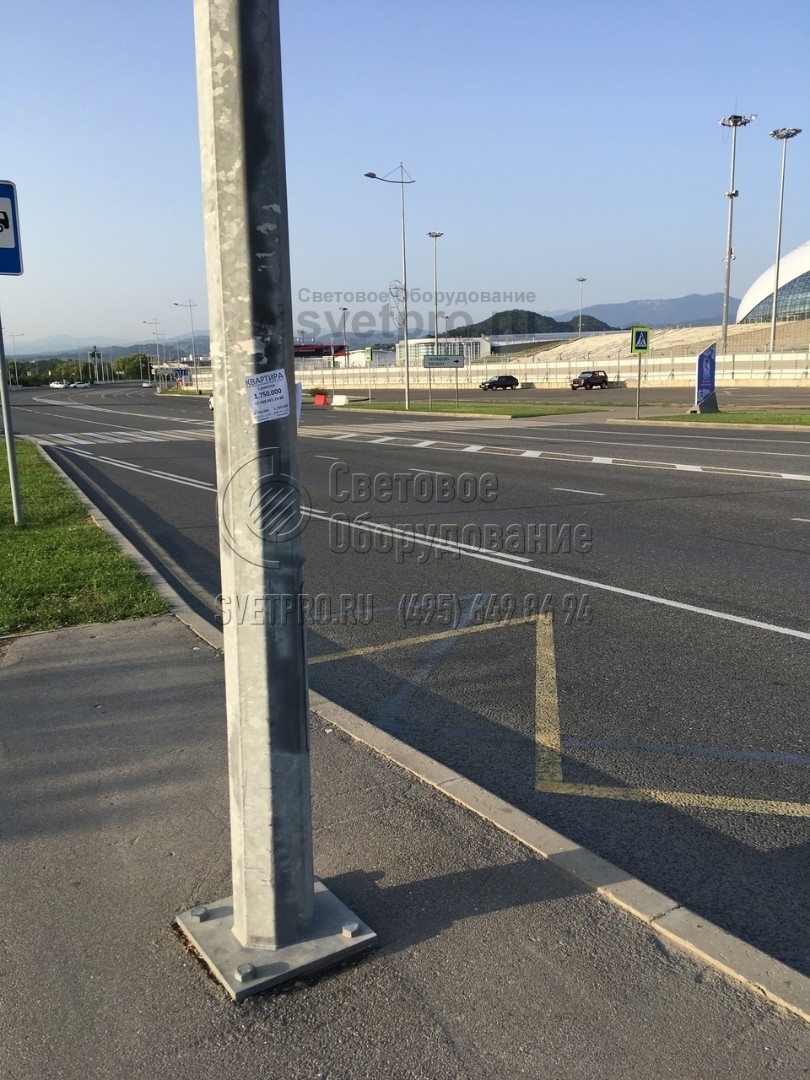

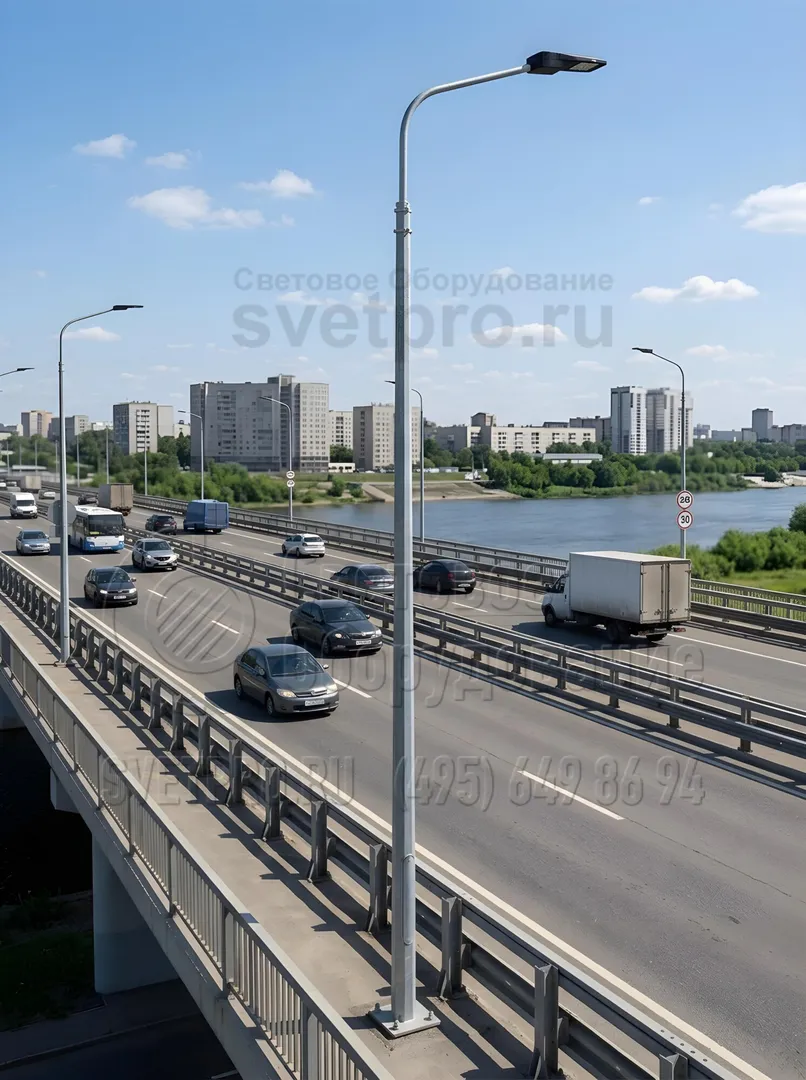

15. При установке граненых опор вдоль автомобильных дорог используются обычно фланцевые конструкции. Монтаж производится с помощью болтов, поэтому можно демонтировать поврежденный ствол без разрушения фундамента. Однако опорная площадка занимает место на тротуаре. -
16. При использовании фланцевых опор на поверхности тротуара или газона будет видна опорная площадка конструкции, за которую она крепится к ЗДФ. Однако такой вариант позволяет демонтировать наземную часть без использования сложных инструментов и разрушения бетонного основания. -

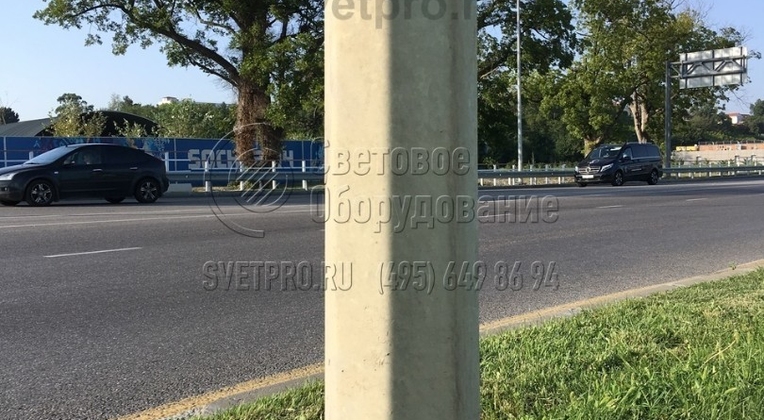

17. Корпус опоры, изображенной на фото, делается из тонкой листовой стали. Она поставляется производителю в рулонах от проверенных поставщиков. Марку стального листа и его толщину определяют по типовой документации или рассчитывают индивидуально под конкретные условия использования. -

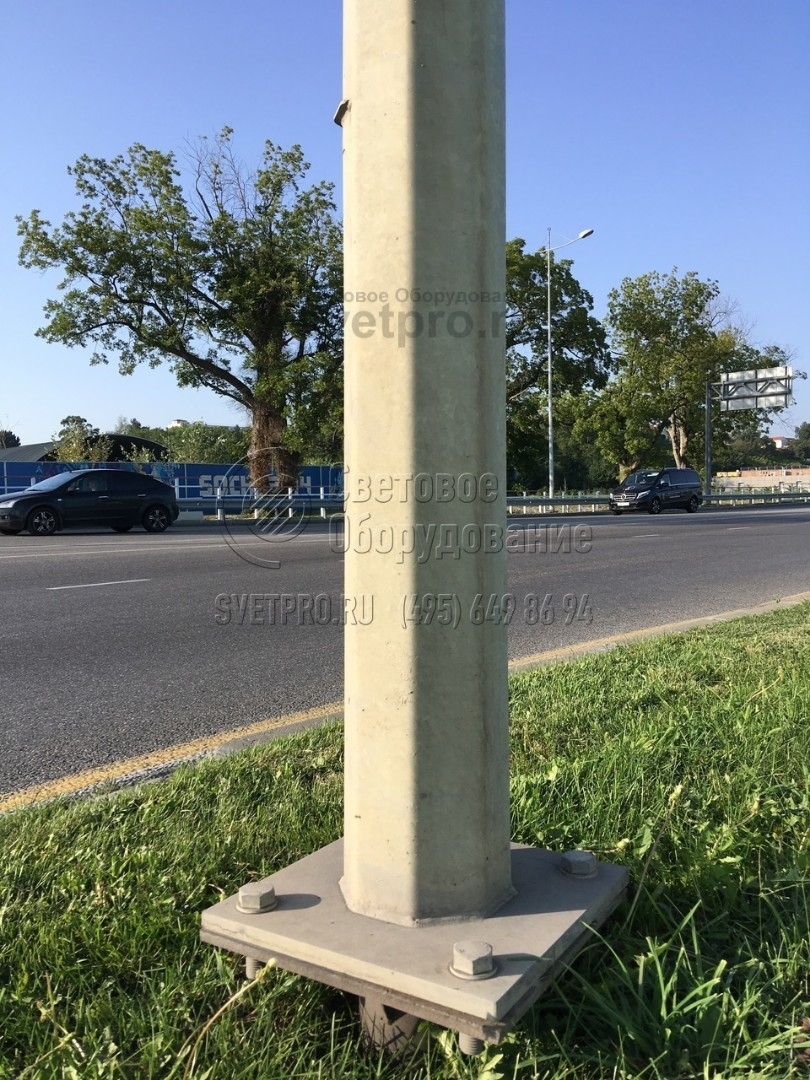

18. На фото изображена опорная площадка фланцевой конструкции с граненым корпусом. У несиловых моделей она имеет квадратную форму и 4 отверстия по углам. Их диаметр и расположение соответствует ответным отверстиям, проделанным в трубчатой закладной детали, которая бетонируется в котловане.
