Разновидности опор освещения по назначению

Главная > Учебник светотехники > Опоры и мачты освещения > Разновидности опор освещения по назначению

Главная особенность опор — равная прочность по любой поперечной оси и способность выдерживать самую высокую нагрузку на верхнюю часть.

Производители выпускают 100+ моделей опор уличного освещения. Они отличаются друг от друга по размеру, несущей способности и другим параметрам. Но весь ассортимент этих изделий можно условно разделить на несколько групп. Критерием классификации в этом случае служит назначение опоры. То есть, круг задач, которые она позволяет решить максимально эффективно. Рассмотрим основные виды изделий.

Несиловые опоры

Маркируются у производителей литерой «Н». Это наиболее популярная разновидность, так как она имеет оптимальное соотношение стоимости и технических характеристик. С их помощью можно построить системы освещения любого объекта.

Опоры служат для установки кронштейнов, на которые крепятся осветительные приборы. Нельзя использовать их как силовые и подвешивать электрический кабель на арматуру. Подводка электрических линий производится только под землей. Исключение делается в случае, когда опора используется в качестве промежуточной при прокладке кабельной магистрали и на ней отсутствует прибор освещения.

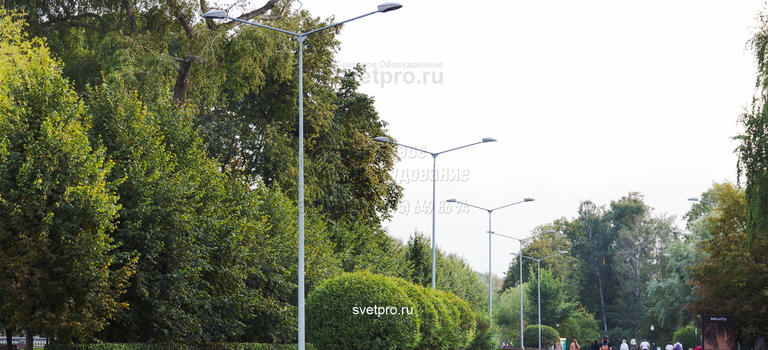

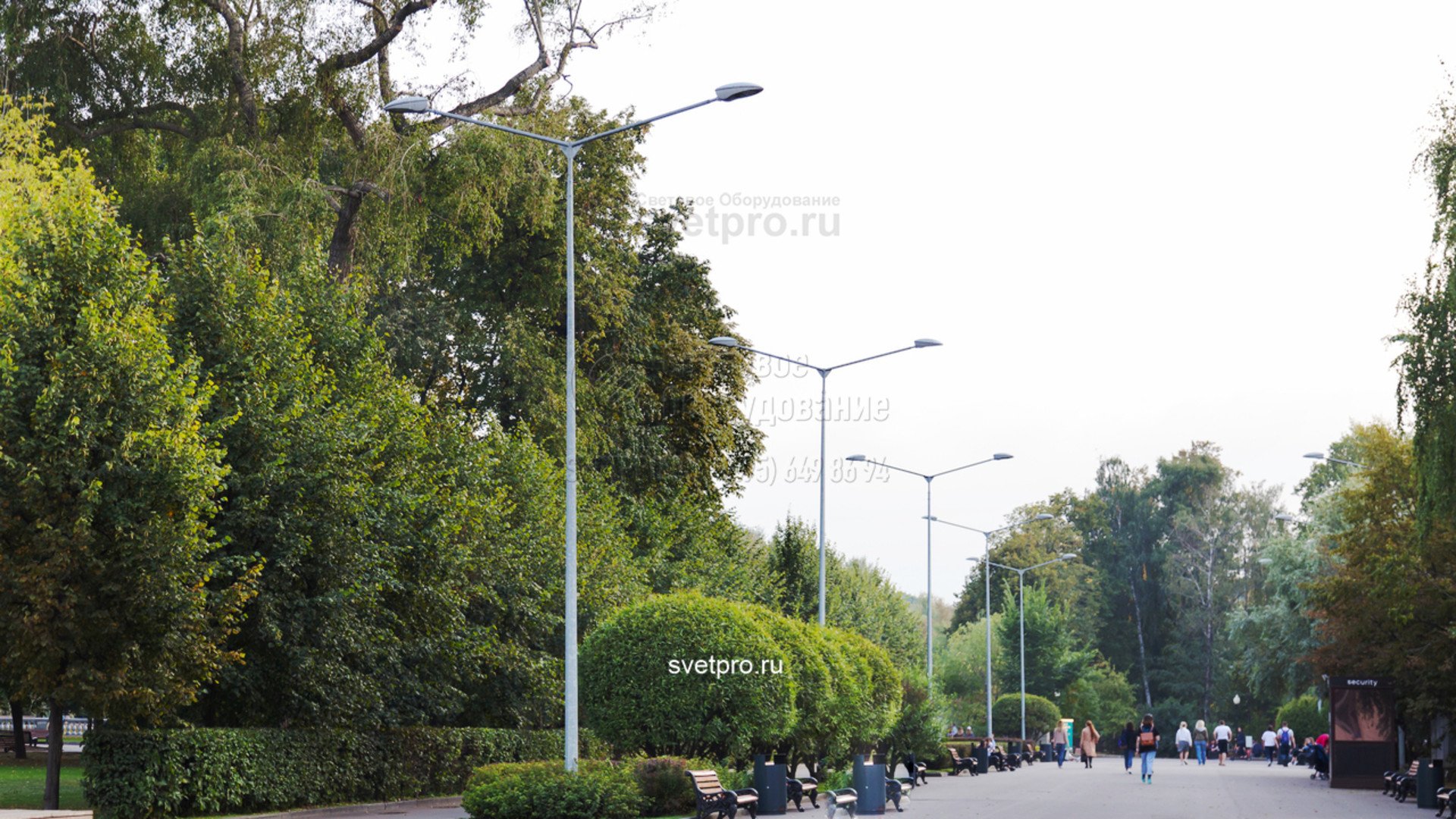

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Помимо основного назначения несиловая опора может использоваться для других целей:

  • Подвеска флагов, баннеров и другой подобной продукции.
  • Установка штырей молниеотводов вместе с осветительными приборами или вместо них.
  • Монтаж светорегулирующего оборудования для автомобилей или дорожных знаков.

Прочность конструкций рассчитывается таким образом, чтобы ствол выдерживал не только нагрузку от светового прибора, но и от ветра, снега и намерзшего льда. Диапазон высот этих изделий составляет от 6 до 16 метров. Высокие модели могут иметь узел складывания для удобного технического обслуживания.

Силовые опоры

Имеют маркировку, которая содержит литеру «С». Используются для освещения любых открытых площадок. Благодаря повышенной несущей способности на них можно устанавливать:

  • Кронштейны с большим количеством рожков и, как следствие, световых приборов.
  • Самонесущие изолированные провода для подачи электричества к установленному оборудованию.
  • Рекламные конструкции и декоративные элементы для украшения улиц.

Обратите внимание, что силовые опоры подходят для использования в качестве концевых, поворотных и угловых при подвеске кабеля. Они выдерживают сильную боковую нагрузку в пределах установленных нормативов.

Опоры контактной сети

Этот вид опор является специализированным и маркируется литерами «КС». Основное назначение — прокладка электрических линий, по которым подается питание для работы городского электрического общественного транспорта. Одновременно с этим опора может использоваться для установки светильников или прожекторов наружного освещения.

Главная особенность опор — равная прочность по любой поперечной оси и способность выдерживать самую высокую нагрузку на верхнюю часть.

При выборе световых приборов и кронштейнов, другого оборудования для опор необходимо следить за тем, чтобы суммарная нагрузка не превышала предельное значение, указанное в маркировке опоры. Максимальная нагрузка может составлять до 3 тонн.
