Силовые трубчатые опоры — разновидности и конструкция

Главная > Учебник светотехники > Опоры и мачты освещения (статьи) > Силовые трубчатые опоры — разновидности и конструкция

Силовые трубчатые опоры — это инженерные конструкции для строительства систем освещения на различных открытых объектах. Главной особенностью этой модификации является очень высокая несущая способность. Поэтому на них можно ставить тяжелые световые приборы, подвешивать силовые линии и устанавливать дополнительное оборудование.

Применение универсальных силовых опор дает возможность свести к минимуму число инженерных конструкций на улицах города. Использование моделей из трубного проката позволяет уменьшить затраты на строительство, так как эти разновидности опор стоят дешевле аналогичных устройств из листовой стали.

Если у вас есть вопросы, которые требуют немедленного решения,
позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

Конструкция силовых трубчатых опор

Изделия этого типа имеют такие особенности:

  1. Их корпус представляет собой конструкцию из труб нескольких разных диаметров. Они соединяются друг с другом. В основании ствола находится наиболее толстая труба, ближе к верхушке диаметр уменьшается. Сборка производится с помощью электросварки, поэтому изделия доставляются на место установки в собранном виде с помощью прицепов.
  2. За счет наличия нескольких сегментов вес верхней части корпуса всегда меньше, чем у основания. Поэтому центр тяжести изделия смещается относительно геометрического центра вниз, ближе к месту установки. Это сделано для того, чтобы опора была более стабильной во время эксплуатации при сильном ветре.
  3. Изделие относится к разряду силовых. Поэтому ее ствол делается из толстостенных стальных труб достаточно большого диаметра. Параметры подбираются с учетом несущей способности и климатических особенностей в районах эксплуатации. Высокая несущая способность дает возможность вешать на опоры светильники, провода электротранспорта, рекламные конструкции.
  4. Оголовок изделия имеет универсальный диаметр и предназначен для монтажа кронштейнов с обечайками. Посадочное место у кронштейна имеет цилиндрическую деталь, которая надевается на верхний срез ствола. Крепление производится через болты в обечайке. Кронштейн можно демонтировать в любое время без повреждения корпуса и использования металлорежущего оборудования.

  1. Опора может иметь ревизионное отверстие. Этот технологический лючок располагается в нижней части и нужен для того, чтобы установить в него вводный щиток. Он необходим для подключения к проводке ствола силовых линий, которые прокладываются в подземных траншеях.
  2. Поверхность стальных труб защищается от коррозии слоем цинка. Поверх него изделия могут окрашиваться, хотя это и не является обязательным. Некоторые модели в нижней части имеют сигнальные полосы для повышения безопасности движения.

Разновидности опор

Инженерные конструкции силового типа выпускаются двух видов:

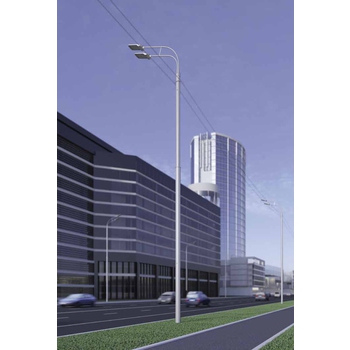

  1. Для установки осветительных приборов и подвески СИП. Это классический вариант. На ствол монтируется кронштейн, к которому подвешиваются осветительные приборы. Так как корпус выдерживает большую нагрузку, можно устанавливать много светильников или прожекторов на длинных и высоких выносах. Также опора выдерживает нагрузку от подвешенных кабелей, даже при подводке под углом.

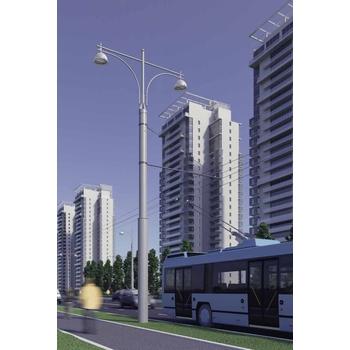

  2. Для прокладки контактной сети городского электротранспорта. Специализированные опоры повышенной прочности, основное назначение которых — удержание проводов, по которым подается электричество для работы трамваев и троллейбусов. Параллельно они могут использоваться для установки световых приборов и других конструкций.

Где приобрести?

Вам нужны силовые опоры с трубчатым стволом? Заказать их можно у специалистов по работе с клиентами нашей компании. Для связи воспользуйтесь телефоном, электронной почтой или формой обратной связи на сайте. Наше предприятие гарантирует качество изделий, а также их соответствие требованиям действующих государственных стандартов.
