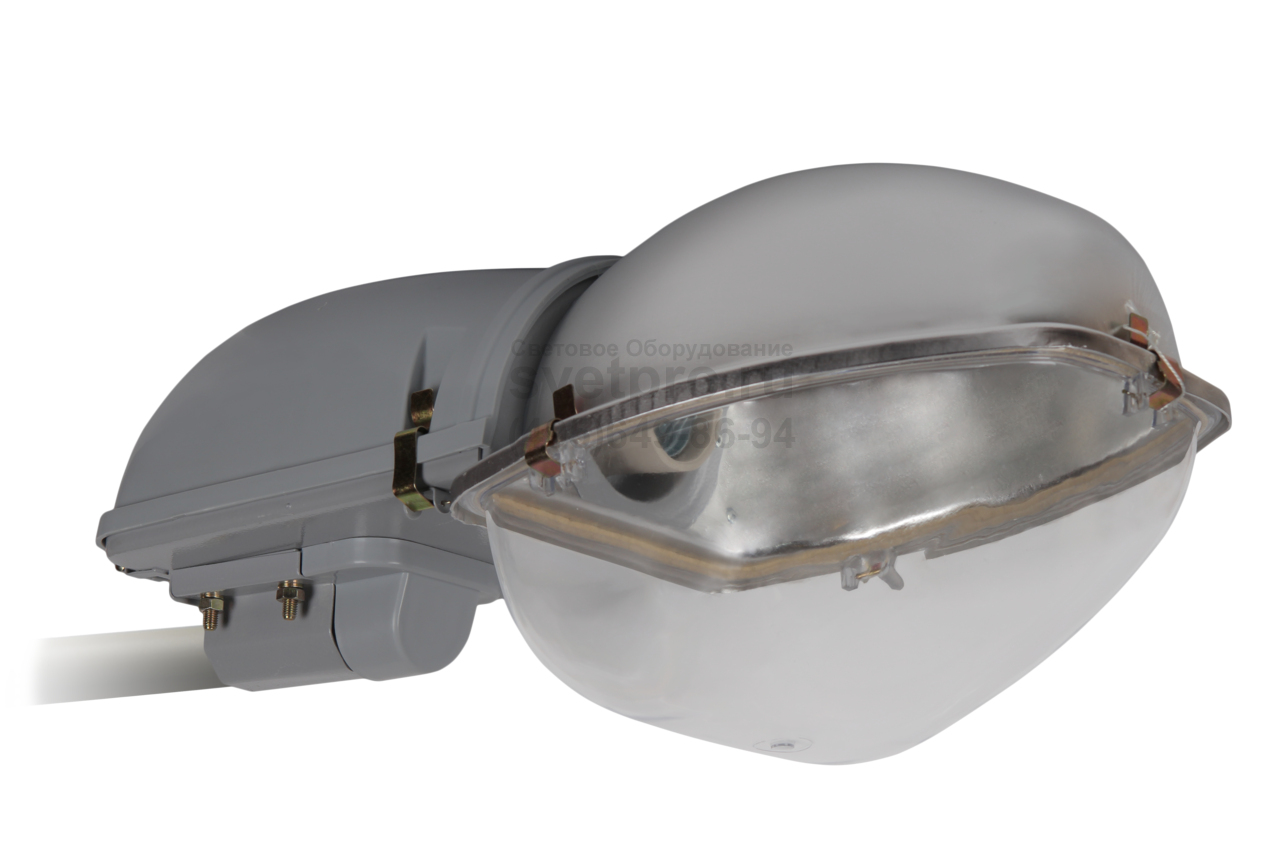

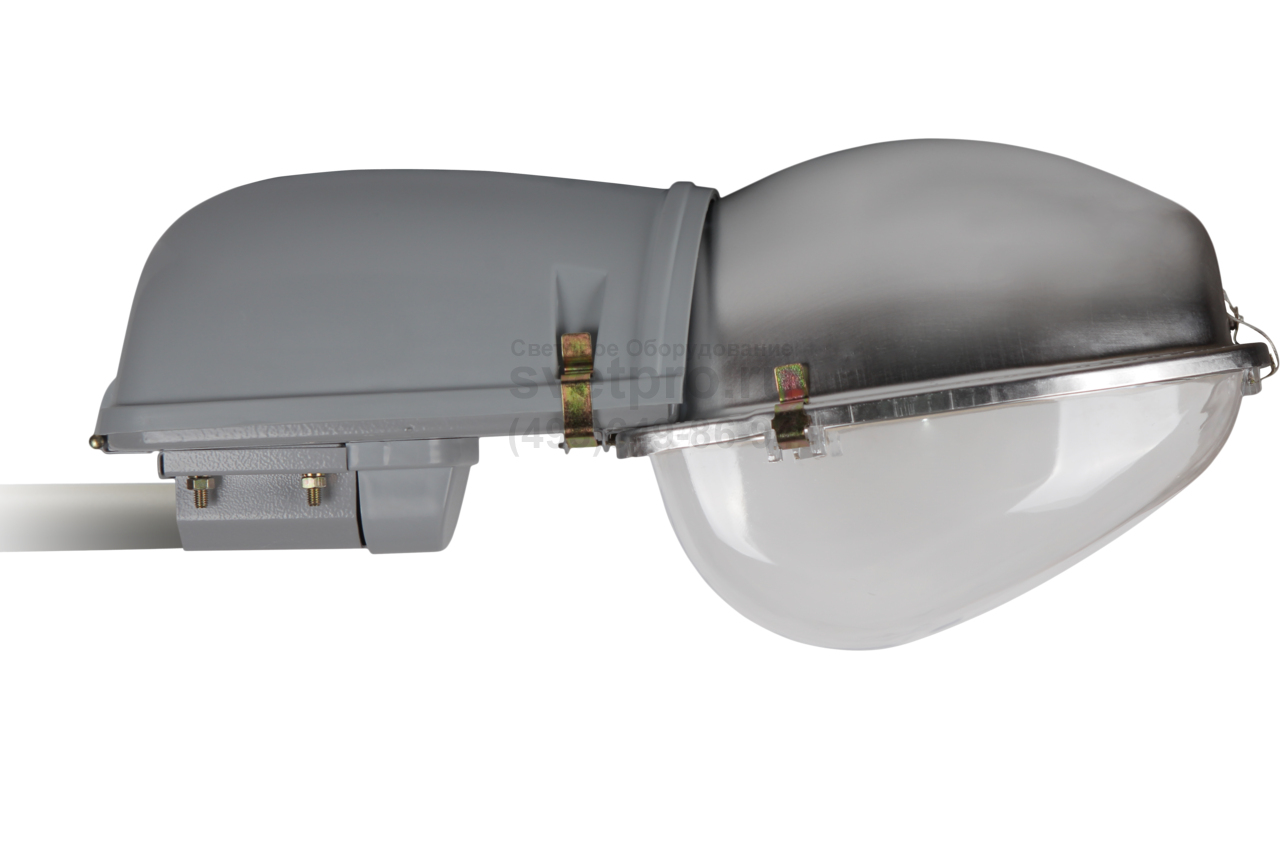

Светильник консольный ЖКУ21, РКУ21, ГКУ21 Гелиос

Главная > Бренды > GALAD > ЖКУ21, РКУ21, ГКУ21 Гелиос 2
Область применения:
  • Дворы, территории микрорайонов
  • Улицы и дороги
  • Парковки, автостоянки
Назначение:
  • Консольные светильники
Источник света: Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ)
Цоколь: E40, E27
Номинальное напряжение: 220 ± 10% В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65/IP54
Климатическое исполнение: УХЛ1, У1
Артикул производителя: ЖКУ21, РКУ21, ГКУ21
Мощность: 70-250 Вт
Гарантийный срок: 18
Габаритные размеры: 613х269х267 мм
Индекс цветопередачи: 20-30, 40-60, 60-95 Ra
Цветовая температура: 1800-2200, 3300-4200, 2800-6500 К
Световой поток: 6000, 3800, 5200 лм

Производитель «GALAD», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Светильник ЖКУ21, РКУ21, ГКУ21 «Гелиос 2» – элемент систем функционального освещения наружных территорий. Это: школьные дворы, парковки, стоянки, улицы, дороги, мосты, платформы.

Установка – на Г-образный кронштейн (Ø 48 мм), позволяющий обеспечить наклон ОП для исключения засветов и ослепления. Базовый угол 15о корректируется при заявке кронштейна.

Обеспечены 2 варианта непроницаемости оптического отсека: IP54 – при объединении частей накидными замками, IP65 – при наличии уплотняющих элементов. Защищенность ПРА – IP54. Ряд эксплуатационных параметров определяется выбором разновидности ламп, их мощностью (70-250 Вт) и типом ПРА. В базовой версии используется ЭмПРА. Повысить эффективность и расширить рамки управления позволяет ЭПРА, устанавливаемая по заявке.

Светильник ЖКУ21, РКУ21, ГКУ21 «Гелиос 2» устойчив к действию агрессивных воздушных компонентов. Сталь основания – окрашена, корпус-крышка – выполнен из ударо- и термостойкой пластмассы, отражатель – анодированный алюминий, поликарбонат защитного стекла – светостабилизирован и ударопрочен. Конструкция – виброустойчива. Тип КСС – широкая боковая и широкая осевая.

Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, железнодорожных платформ и станций, мостов, территорий дворов, школ

ТУ 3461-033-05758434-2012

Преимущества

  • Корпус-крышка: термостойкая ударопрочная пластмасса
  • Основание: стальное с порошковым покрытием, устойчивое к агрессивной среде
  • Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
  • Ударопрочное защитное стекло: светостабилизированный поликарбонат, сохраняет коэффициент пропускания с течением времени
  • Соответствует российским стандартам
  • Соответствует европейским нормам электромагнитной совместимости
  • Виброустойчивый

Модификации

  • 011 – отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65, широкая боковая КСС
  • 012 – отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65, широкая осевая КСС
  • 013 – защитное стекло соединено с отражателем при помощи накидных замков, степень защиты оптического отсека IP54, широкая боковая КСС
  • 014 – защитное стекло соединено с отражателем при помощи накидных замков, степень защиты оптического отсека IP54, широкая осевая КСС
  • Цвет светильника по умолчанию: серый

Светильники с ЭПРА

Под заказ светильники могут комплектоваться электронными ПРА. Светильники с ЭПРА обеспечивают режим работы лампы, при котором увеличиваются их срок службы и световая отдача. Светильники с ЭПРА имеют высокий коэффициент мощности (до 0,98) и меньший, чем у ЭмПРА вес.
Светильники могут комплектоваться автоматическим выключателем, который защищает цепь светильника от токов перегрузок и короткого замыкания при возникновении аномального режима.
При заказе укажите принцип управления освещением:

  • без управления;
  • автономно в соответствии с заданным в ЭПРА алгоритме;
  • в составе АСУ «Горсвет»;
  • в составе АСУ «Рассвет».

КСС

УСТАНОВКА

Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15° к горизонту. Другие положения тоже возможны

КОНСТРУКЦИЯ

Отсек ПРА - доступ сверху. Открыть два замка, удерживающих крышку отсека ПРА, и поднять ее. Это обеспечит доступ к ПРА, клеммной колодке. Для замены пластины ПРА отстегнуть пружинную защелку, приподнять пластину с ПРА и вытащить ее из пазов

ОПТИЧЕСКАЯ ЧАСТЬ

Оптический отсек - доступ сверху. Открыть крышку отсека ПРА, вывести из зацепления пружинную защелку, приподнять пластину с ПРА. Это обеспечит доступ к лампе с патроном. Повернуть крышку с патроном против часовой стрелки, освободить от фиксации с пластмассовым стаканом, вынуть из оптического отсека и заменить лампу

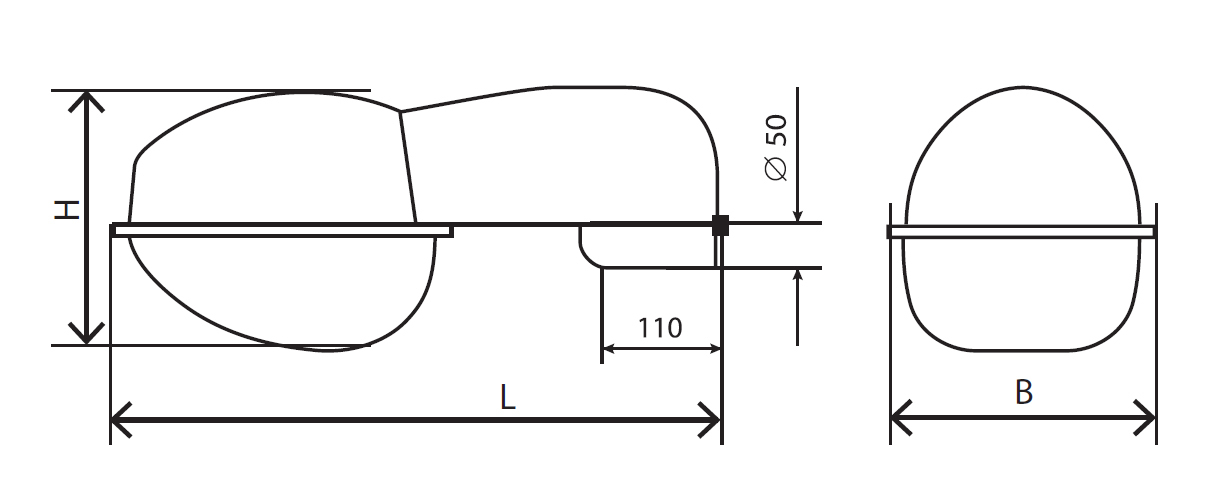

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников



Наименование



Артикул

Тип источника света

Номинальная мощность, Вт



Патрон

КПД, %

(не менее)



Тип КСС

Степень защиты оптического отсека

Степень защиты отсека ПРА

Масса, кг (не более)

ЖКУ21-70-011 Гелиос

1000170

ДНаТ

70

Е27

84

широкая боковая

IP65

IP54

5,7

ЖКУ21-70-012 Гелиос

1000172

ДНаТ

70

Е27

78

широкая осевая

IP65

IP54

5,7

ЖКУ21-70-013 Гелиос

1000171

ДНаТ

70

Е27

84

широкая боковая

IP54

IP54

5,7

ЖКУ21-70-014 Гелиос

1000173

ДНаТ

70

Е27

78

широкая осевая

IP54

IP54

5,7

ЖКУ21-100-011 Гелиос

1000174

ДНаТ

100

Е40

74

широкая боковая

IP65

IP54

5,9

ЖКУ21-100-012 Гелиос

1000176

ДНаТ

100

Е40

76

широкая осевая

IP65

IP54

5,9

ЖКУ21-100-013 Гелиос

1000175

ДНаТ

100

Е40

74

широкая боковая

IP54

IP54

5,9

ЖКУ21-100-014 Гелиос

1000177

ДНаТ

100

Е40

76

широкая осевая

IP54

IP54

5,9

ЖКУ21-150-011 Гелиос

1000178

ДНаТ

150

Е40

83

широкая боковая

IP65

IP54

6,6

ЖКУ21-150-012 Гелиос

1000180

ДНаТ

150

Е40

80

широкая осевая

IP65

IP54

6,6

ЖКУ21-150-013 Гелиос

1000179

ДНаТ

150

Е40

83

широкая боковая

IP54

IP54

6,6

ЖКУ21-150-014 Гелиос

1000181

ДНаТ

150

Е40

80

широкая осевая

IP54

IP54

6,6

ЖКУ21-250-011 Гелиос

1000182

ДНаТ

250

Е40

78

широкая боковая

IP65

IP54

7,6

ЖКУ21-250-012 Гелиос

1000183

ДНаТ

250

Е40

79

широкая осевая

IP65

IP54

7,6

ЖКУ21-250-014 Гелиос

1000184

ДНаТ

250

Е40

79

широкая осевая

IP54

IP54

7,6

РКУ21-80-014 Гелиос

1000185

ДРЛ

80

Е27

70

широкая осевая

IP54

IP54

5,5

РКУ21-125-014 Гелиос

1000186

ДРЛ

125

Е27

75

широкая осевая

IP54

IP54

5,5

РКУ21-250-013 Гелиос

1000187

ДРЛ

250

Е40

69

широкая боковая

IP54

IP54

5,5

ГКУ21-70-011 Гелиос

1000188

ДРИ

70

Е27

84

широкая боковая

IP65

IP54

5,7

ГКУ21-70-012 Гелиос

1000190

ДРИ

70

Е27

85

широкая осевая

IP65

IP54

5,7

ГКУ21-70-013 Гелиос

1000189

ДРИ

70

Е27

84

широкая боковая

IP54

IP54

5,7

ГКУ21-70-014 Гелиос

1000191

ДРИ

70

Е27

85

широкая осевая

IP54

IP54

5,7

ГКУ21-100-011 Гелиос

1000192

ДРИ

100

Е27

74

широкая боковая

IP65

IP54

5,9

ГКУ21-100-012 Гелиос

1000194

ДРИ

100

Е27

66

широкая осевая

IP65

IP54

5,9

ГКУ21-100-013 Гелиос

1000193

ДРИ

100

Е27

74

широкая боковая

IP54

IP54

5,9

ГКУ21-100-014 Гелиос

1000195

ДРИ

100

Е27

66

широкая осевая

IP54

IP54

5,9

ГКУ21-150-011 Гелиос

1000196

ДРИ

150

Е27

74

широкая боковая

IP65

IP54

6,4

ГКУ21-150-012 Гелиос

1000198

ДРИ

150

Е27

78

широкая осевая

IP65

IP54

6,4

ГКУ21-150-013 Гелиос

1000197

ДРИ

150

Е27

74

широкая боковая

IP54

IP54

6,4

ГКУ21-150-014 Гелиос

1000199

ДРИ

150

Е27

78

широкая осевая

IP54

IP54

6,4

ГКУ21-250-011 Гелиос

1000200

ДРИ

250

Е40

75

широкая боковая

IP65

IP54

7,6

ГКУ21-250-012 Гелиос

1000201

ДРИ

250

Е40

77

широкая осевая

IP65

IP54

7,6
