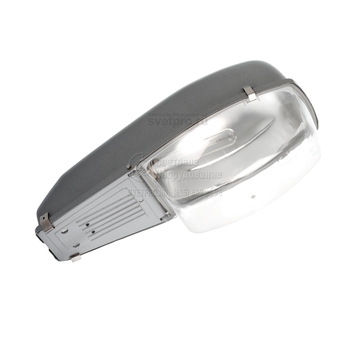

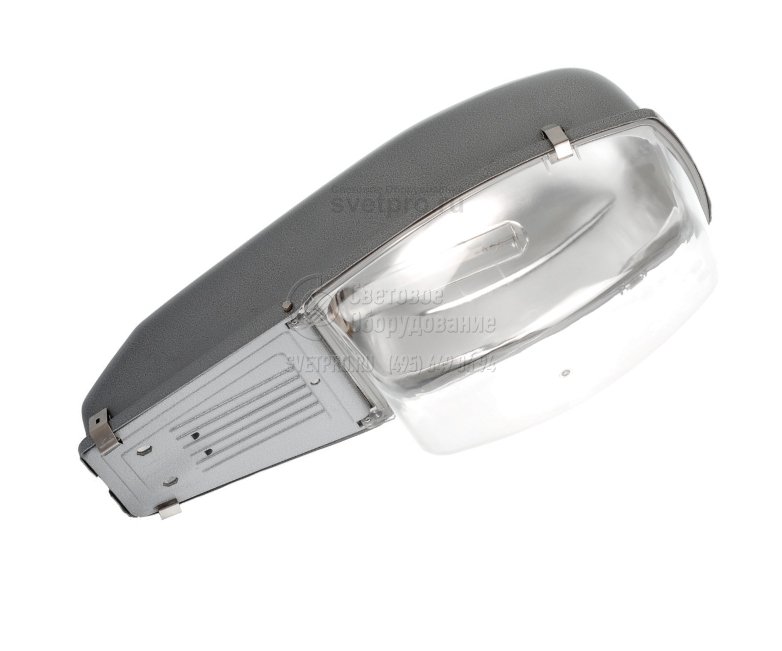

ЖКУ/РКУ/ГКУ 15 Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ЖКУ/РКУ/ГКУ 15 |
Мощность: | 150-400 Вт |
Гарантийный срок: | 5 лет |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительный прибор ЖКУ15/РКУ15/ГКУ15 применяется для освещения городских улиц и загородных трасс, в том числе скоростных, развязок, парковок, площадей.
При монтаже оптимальное положение над освещаемой поверхностью задает Г-образный кронштейн. Для замены ламп (снизу) отщелкиваются замки рассеивателя.
Светильник ориентирован на ламповый источник света: ДНаТ/ДРИ и ДРЛ. ПРА входит в комплектацию Допустимые отклонения напряжения находятся в диапазоне: 220 В ±10%. Потребляя в модельном ряду: 150, 200, 250, 400 Вт, светильник не менее 85% мощности использует на образование света. Полированный и анодированный отражатель, изготовленный из алюминиевого проката, в версиях светильника формирует светораспределение по широкому осевому или широкому боковому типу. Эффективность использования излучаемого света – не менее 75%.
Для повышения герметичности (IP23) в состав светильника ЖКУ15/РКУ15/ГКУ15 включается ударопрочный поликарбонатный рассеиватель. Наличие уплотняющей войлочной прокладки между ним и алюминиевым корпусом повышает герметичность оптического отсека до IP54, кремнийорганической – до IP65. Светильник устойчив к вибрациям. На поверхность корпуса нанесено порошковое окрашивание. Остальные металлические элементы изготовлены из нержавеющей стали.
Основные параметры
КПД, не менее | 75% |
Коэффициент мощности, не менее | 0,85 |
Степень защиты оптического/ПРА отсека | IP65/23 |
Тип КСС | ШБ/ШО |
Сегмент | PRO |
Габаритные размеры | 785х368х350 |
Преимущества
- Идеально подходит для широкополосных магистралей
- Светильник не подвержен коррозии
- Удобство в установки и эксплуатации на высоких опорах
- Ударопрочный рассеиватель устойчив к воздействию ультрафиолета
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Вандалозащищённый согласно классу IK10
- Виброустойчивость
- Возможность выбора типа КСС при заказе
Устройство
- Корпус светильника изготовлен из алюминия методом глубокой вытяжки с последующим порошковым покрытием
- Эффективный отражатель из алюминиевого проката изготовлен методом глубокой вытяжки с последующим электрохимическим полированием и анодированием
- Светильник укомплектован: дросселем с медной обмоткой, трехконтактным ИЗУ, конденсатором, самозажимной клеммной колодкой
- Рассеиватель из светостабилизированного ударопрочного поликарбоната
- Основание литое алюминиевое
- Уплотняющая прокладка из кремнийорганической резины
- Все элементы крепления и фиксации узлов изготовлены из нержавеющей стали
- Доступ к оптическому отсеку снизу, к отсеку ПРА доступ сверху

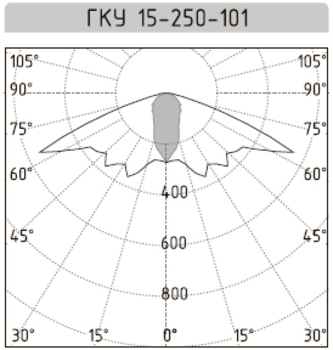

КСС

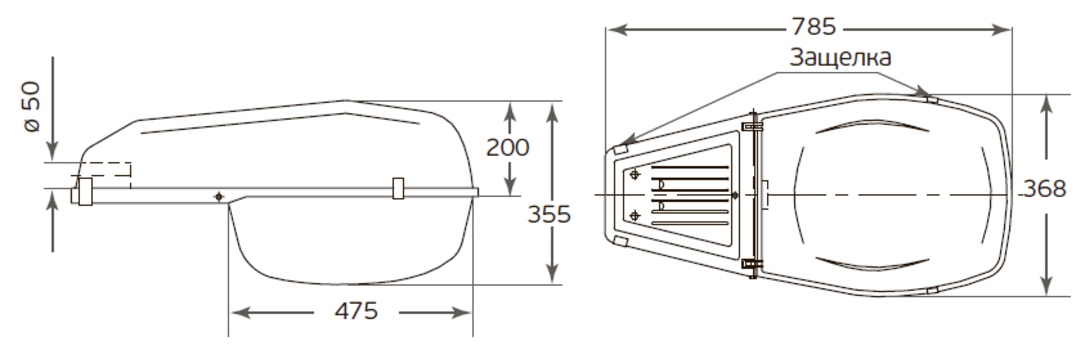

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул (штрих-код) | IP отсека оптич./ПРА | Тип ламп | Патрон | Номинальная мощность, Вт | Масса (не более), кг | Тип КСС |
---|---|---|---|---|---|---|---|
ЖКУ/ГКУ 15-150-101 | 4620014030662 | 54/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШО |
ЖКУ/ГКУ 15-150-101"Б" | 4620014030679 | 54/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШБ |
ЖКУ/ГКУ 15-250-101 | 4620014030686 | 54/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШО |
ЖКУ/ГКУ 15-250-101"Б" | 4620014030693 | 54/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШБ |
ЖКУ/ГКУ 15-400-101 | 4620014030709 | 54/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШО |
ЖКУ/ГКУ 15-400-101"Б" | 4620014030716 | 54/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШБ |
РКУ 15-250-101 | 4620014030723 | 54/23 | ДРЛ | Е40 | 250 | 10,3 | ШО |
РКУ 15-400-101 | 4620014030730 | 54/23 | ДРЛ | Е40 | 400 | 11,9 | ШО |
ЖКУ/ГКУ 15-150-102 | 4620014030747 | 23/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШО |
ЖКУ/ГКУ 15-150-102"Б" | 4620014030754 | 23/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШБ |
ЖКУ/ГКУ 15-250-102 | 4620014030761 | 23/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШО |
ЖКУ/ГКУ 15-250-102"Б" | 4620014030778 | 23/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШБ |
ЖКУ/ГКУ 15-400-102 | 4620014030785 | 23/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШО |
ЖКУ/ГКУ 15-400-102"Б" | 4620014030792 | 23/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШБ |
РКУ 15-250-102 | 4620014030808 | 23/23 | ДРЛ | Е40 | 250 | 8,9 | ШО |
РКУ 15-400-102 | 4620014030815 | 23/23 | ДРЛ | Е40 | 400 | 11,9 | ШО |
ЖКУ/ГКУ 15-150-107 | 4620014030822 | 65/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШО |
ЖКУ/ГКУ 15-150-105 | 4620014030839 | 65/23 | ДНаТ/ДРИ | Е40 | 150 | 8,8 | ШБ |
ЖКУ/ГКУ 15-250-107 | 4620014030846 | 65/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШО |
ЖКУ/ГКУ 15-250-105 | 4620014030853 | 65/23 | ДНаТ/ДРИ | Е40 | 250 | 10,3 | ШБ |
ЖКУ/ГКУ 15-400-107 | 4620014030860 | 65/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШО |
ЖКУ/ГКУ 15-400-105 | 4620014030877 | 65/23 | ДНаТ/ДРИ | Е40 | 400 | 11,9 | ШБ |
РКУ 15-250-107 | 4620014030884 | 65/23 | ДРЛ | Е40 | 250 | 8,9 | ШО |
РКУ 15-400-107 | 4620014030891 | 65/23 | ДРЛ | Е40 | 400 | 9,9 | ШО |
РКУ 15-250-105 | 4620014030907 | 65/23 | ДРЛ | Е40 | 250 | 8,9 | ШБ |
РКУ 15-400-105 | 4620014030914 | 65/23 | ДРЛ | Е40 | 400 | 9,9 | ШБ |
Расшифровка модификаций
101 – защитное стекло PC, войлочная прокладка IP53, КСС ШО
101 «Б» – защитное стекло PC, войлочная прокладка IP53, КСС ШБ
102– без защитного стекла IP23, КСС ШО
102 «Б» - без защитного стекла IP23, КСС ШБ
105 - защитное стекло PC, прокладка кремнийорганическая IP65, КСС ШБ
107 - защитное стекло PC, прокладка кремнийорганическая IP65, КСС ШО
