ДКУ61 Winner Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP67 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДКУ61 Winner |
Мощность: | 62-124 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 6878-13754 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы ДКУ61 Winner освещают улицы, дороги, объекты транспортной инфраструктуры, дворы в жилых микрорайонах, парки и скверы.

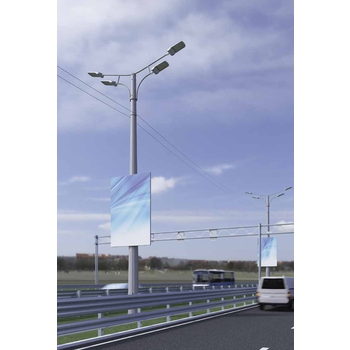

Пространственное положение обеспечивают опоры и г-образные кронштейны, позволяющие выполнить отклонение оси светильника на угол до 20°.
Мощность модификаций 62–124 Вт. Потребляемая электроэнергия активно используется на процесс светообразования (cosϕ≥0,95), эффективная световая отдача – 111 (121) лм/Вт позволяет получить световые потоки 6878–13 754 лм. Линза вторичной оптики формирует широкое светораспределение. Цветовой оттенок света – белый (5000 К), индекс цветопередачи – Ra70. Регулировку работы светильника выполняют дистанционно: полным включением и отключением или (в модификациях с регулируемым драйвером) по аналоговому протоколу 1–10 В.
Конструктивные части светильника ДКУ61 Winner выполнены из алюминия и пластика. Защиту металлических частей обеспечивает порошковое окрашивание серого цвета. Объединение составных частей осуществляется с использованием герметизирующих элементов. Кабельный ввод также герметичный. Cтепень конструктивной защиты – IP67. Модель имеет две габаритные формы: 435х180х80 мм и 500х295х88 мм.
особенности продукта
- Светильник разработан с учетом климатических условий РФ, температурный диапазон от -40°С до +40°С.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 121 лм/Вт.
конструкция
Корпус | Алюминий, окрашен серой порошковой краской. |
Линза | Пластик. |
Технические данные | Коэффициент мощности - 0,95. |
Установка | Светильник рекомендуется устанавливать: › на Г-образных кронштейнах опор под углом 0–20° к горизонту; › на опору. Высота установки 6–12 м. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Winner | коммерческое название. |
750 | 7 - индекс цветопередачи Ra: 70; 50 - цветовая температура Тцв: 5000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В. |
Третья цифра | 1 - корпус Winner; 2 - корпус Winner 2. |

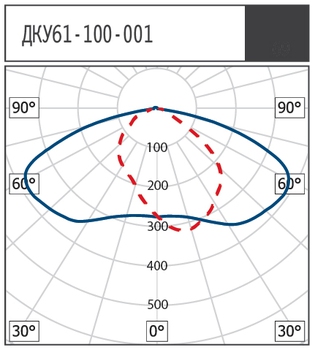

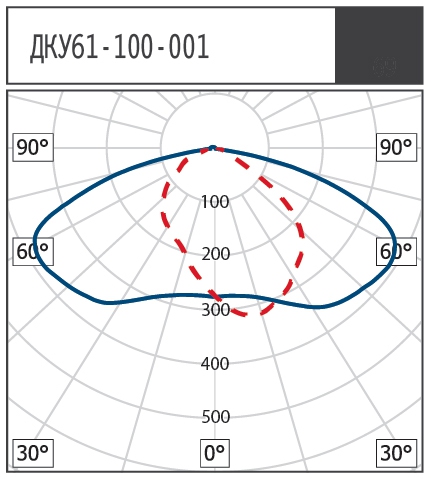

ксс

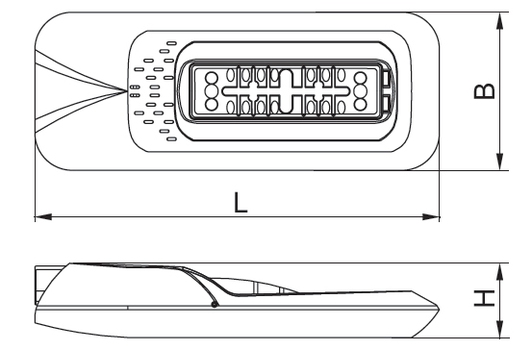

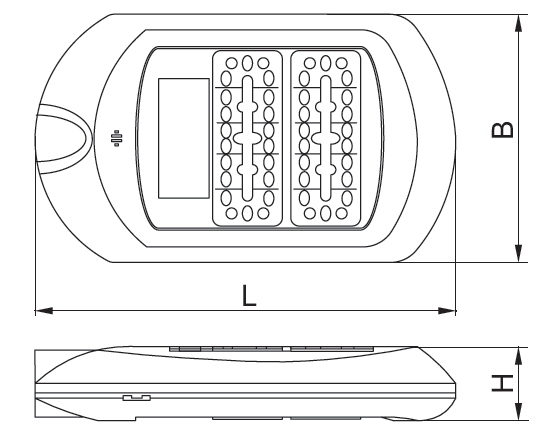

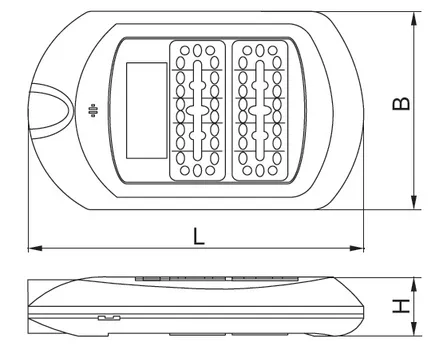

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм |
ДКУ61 Winner | 1 | 435 | 190 | 80 |
ДКУ61 Winner 2 | 2 | 500 | 295 | 88 |

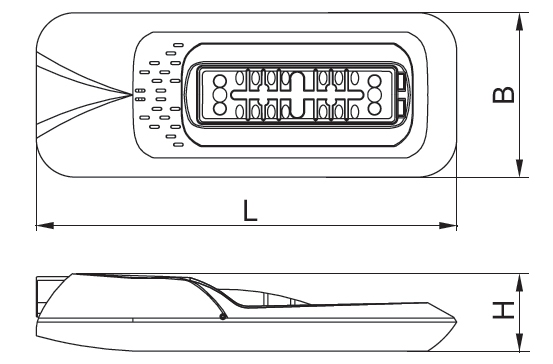

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДКУ61-60-001 Winner 750 |
1160506001 |
62 |
6878 |
111 |
2.70 |
ДКУ61-80-001 Winner 750 |
1160508001 |
80 |
8867 |
111 |
4.40 |
ДКУ61-100-002 Winner 2 750 |
1160510002 |
100 |
12170 |
121 |
4.90 |
ДКУ61-120-002 Winner 2 750 |
1160512002 |
124 |
13754 |
111 |
4.90 |
