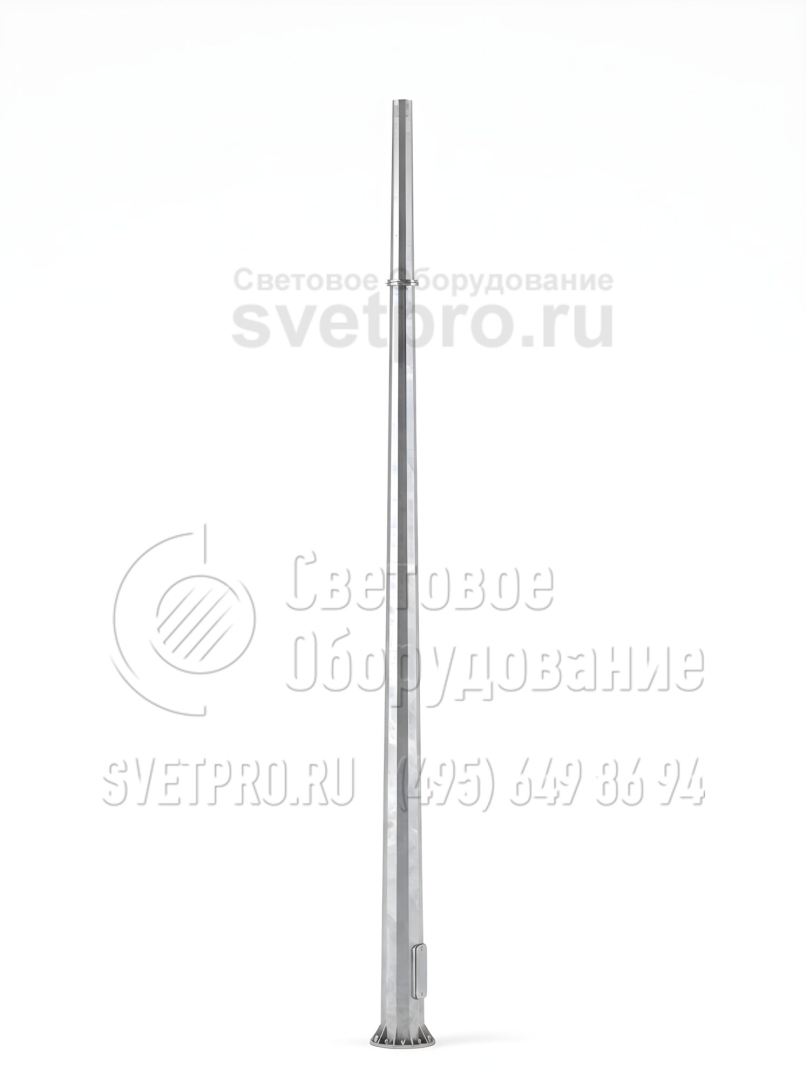

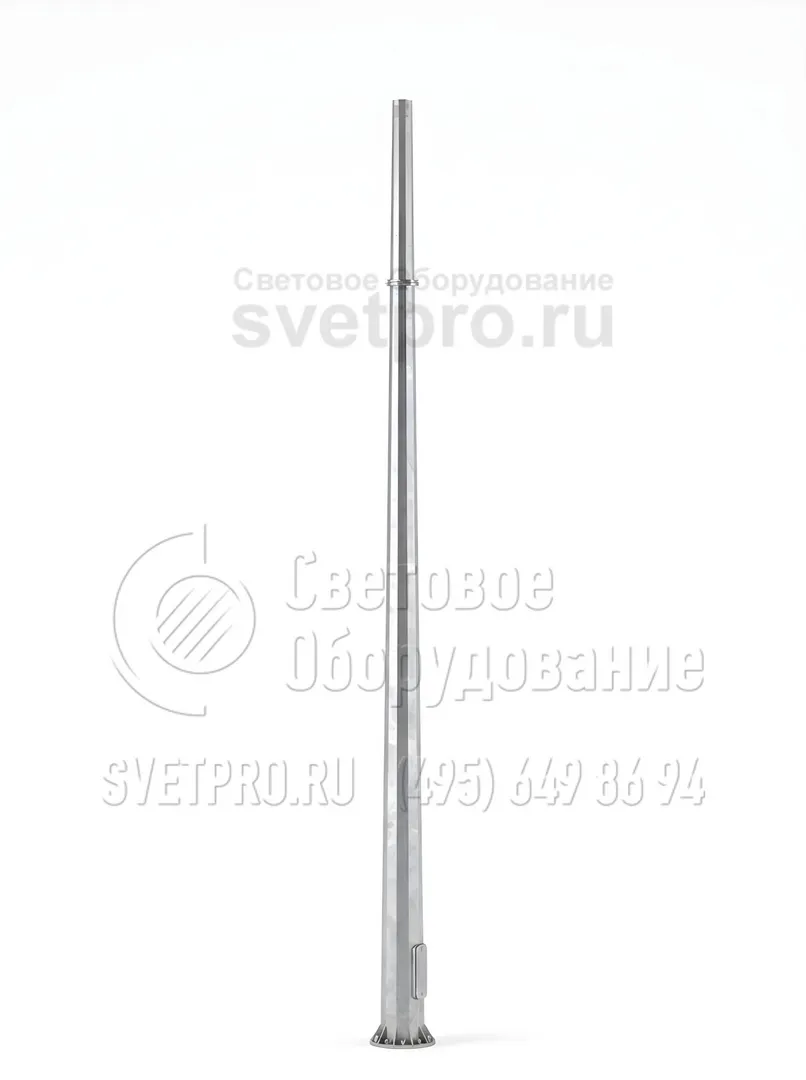

ТФГ-1500-10 Опора контактной сети фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|

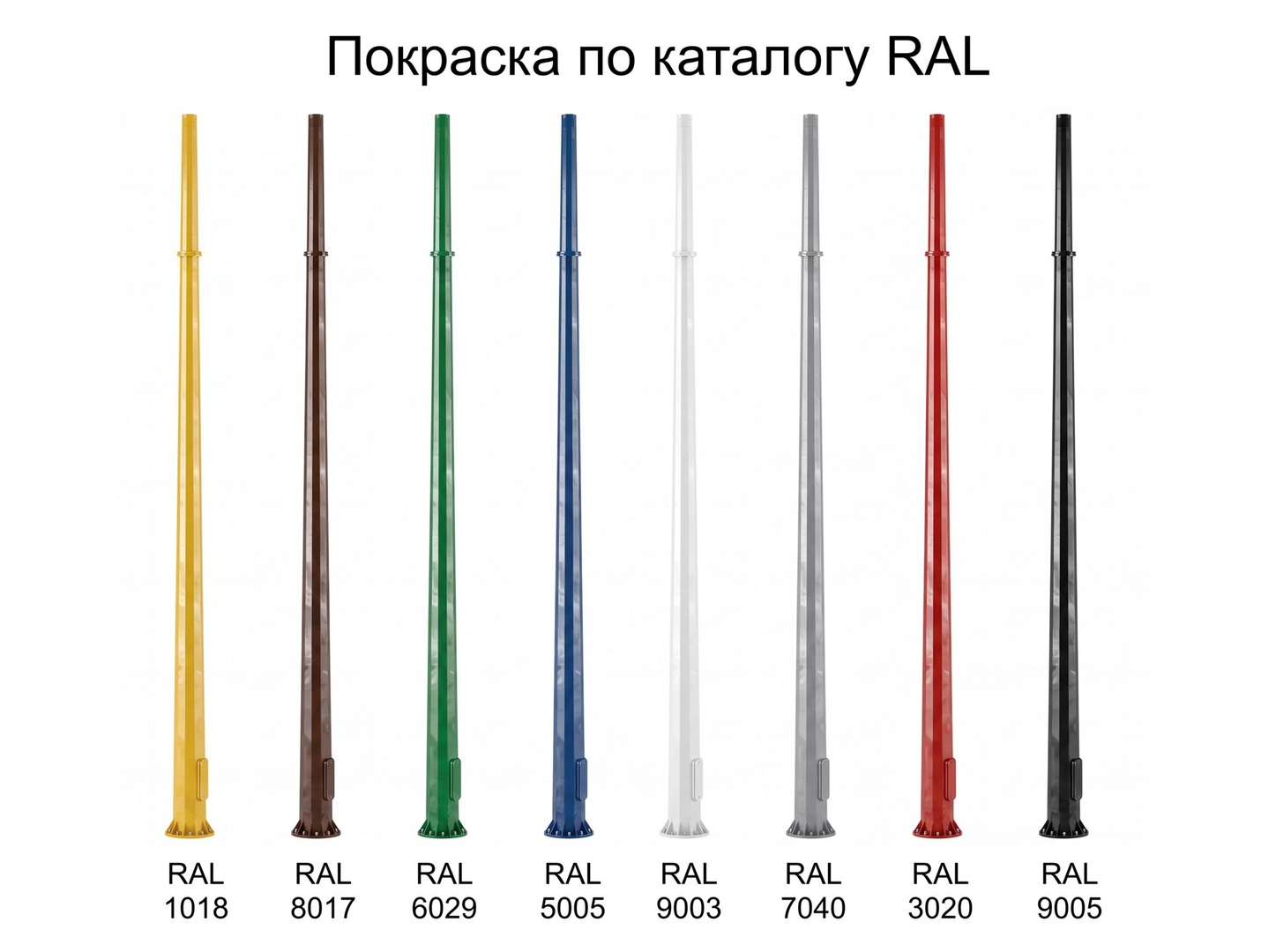

| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-1500-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 680 мм |
| Нижний диаметр: | 465 мм |
| Верхний диаметр: | 220 мм |
| Вес: | 747,5 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1500-10,0-01**-ц | ЗФ-36/12/Д560-3,0-б | 747,5 | Ф12, Ф17 | 1500 | 10000 | 3000 | 465 | 220 | М36 | 680 | 560 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Трубчатая фланцевая конструкция ТФГ-1500-10 – граненая опора, устанавливаемая на городских улицах и площадях, вдоль автодорог, в жилых и промышленных районах для организации освещения с использованием современных светильников. Высокая устойчивость позволяет размещать опорные столбы в различных климатических зонах, применять их для обслуживания контактных сетей электротранспорта, подвеса СИП, установки дорожных знаков и вывесок.
Опоры с граненой поверхностью создаются путем сгибания листового проката с последующей сваркой продольного шва. Готовое изделие имеет высокую защиту от коррозии и воздействия внешних погодных факторов за счет обработки стали горячим цинкованием. Прочная и устойчивая конструкция способна прослужить без обновления и замены покрытия до 30 лет.
Светотехника устанавливается на кронштейнах, опора монтируется на бетонный фундамент с находящимся внутри закладным элементом. Соединение выполняется с использованием фланца.
фото с объектов
Фотогалерея
-

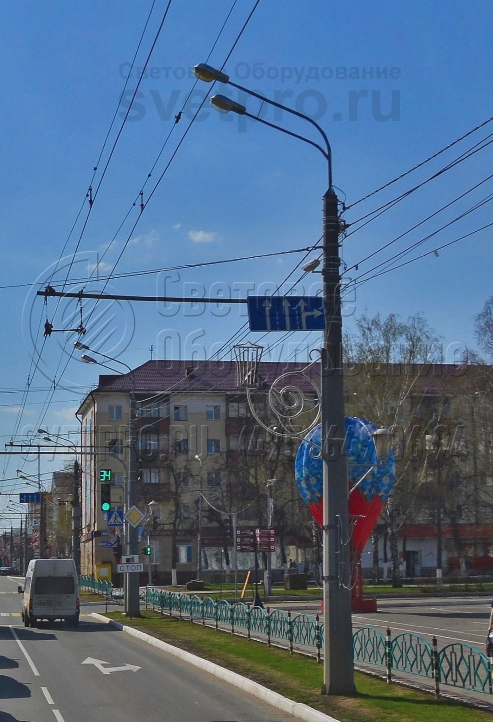

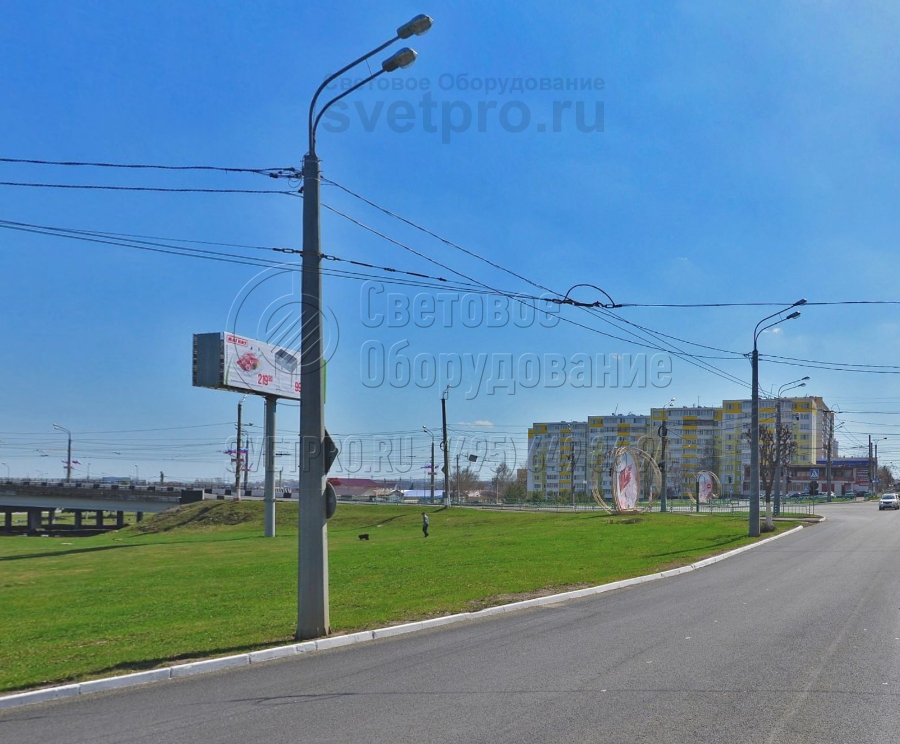

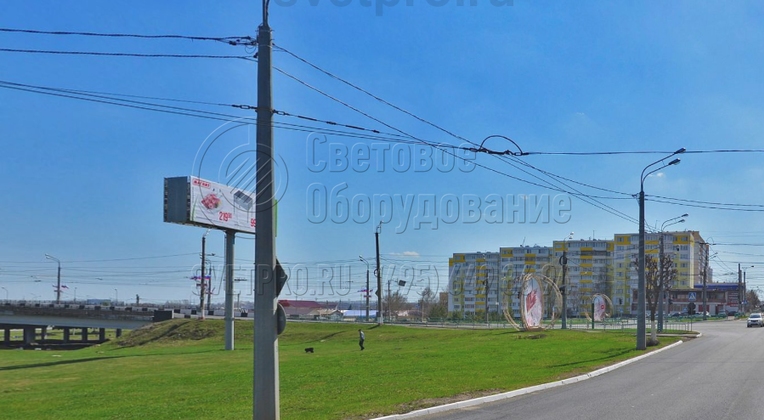

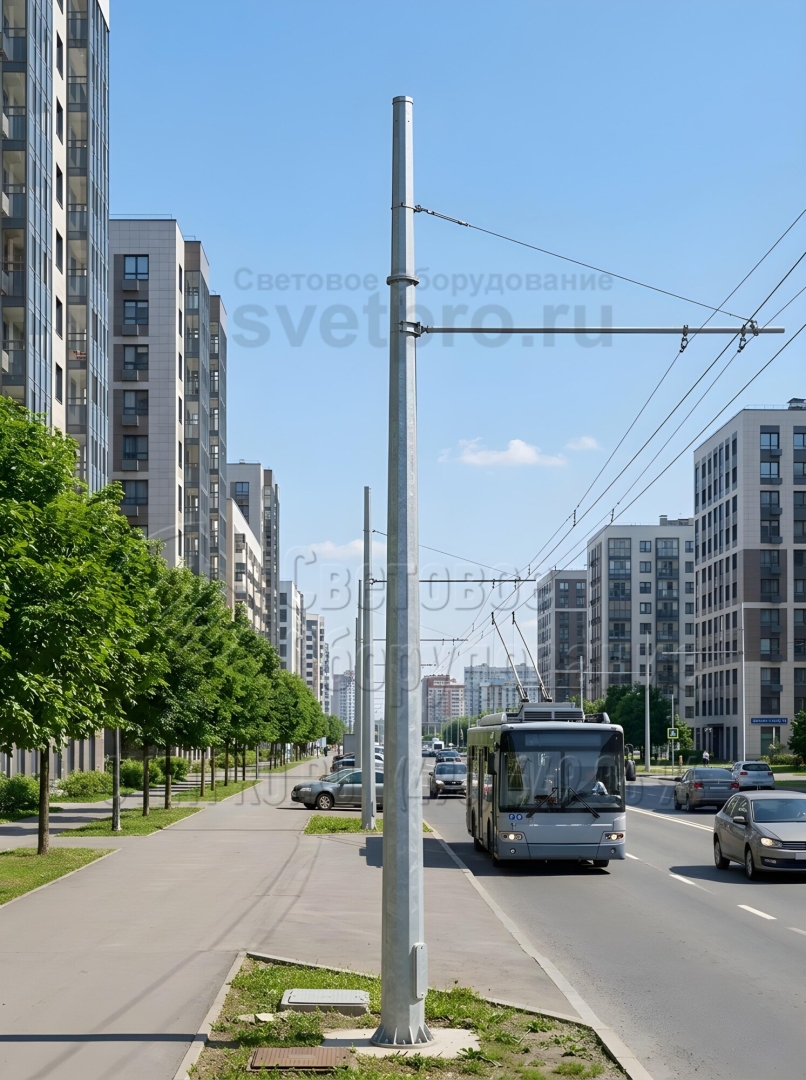

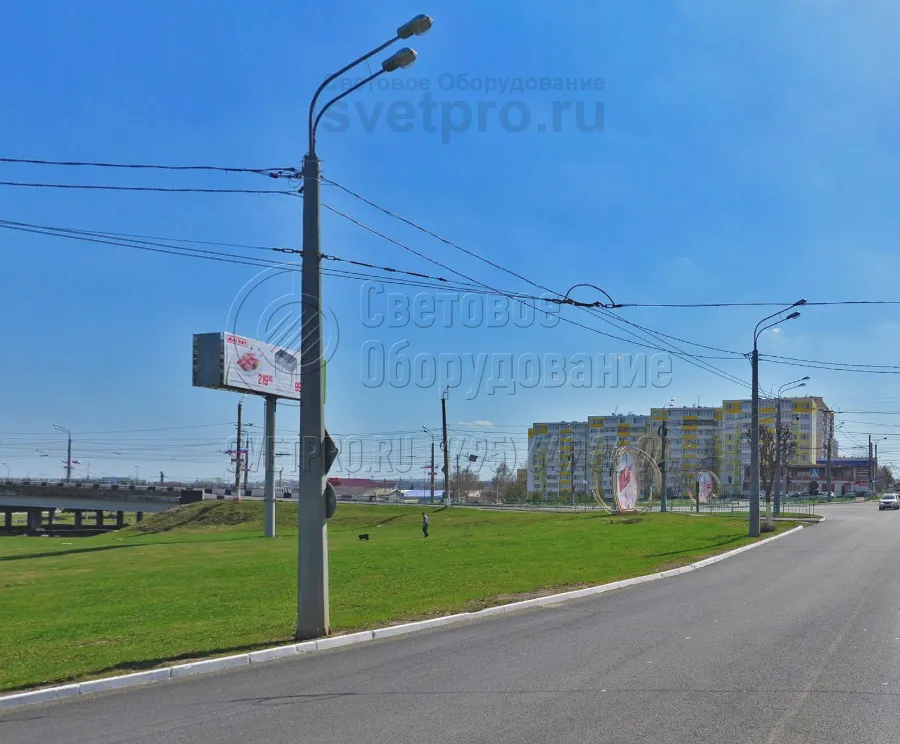

1. На фото изображена опора ТФГ с высотой ствола 10 метров. Она относится к категории силовых и способна выдержать вес до 1,5 тонны. Подводка кабеля в представленном примере производится по воздуху. Для подвески необходимо купить и дополнительно установить на ствол накладную арматуру.
-

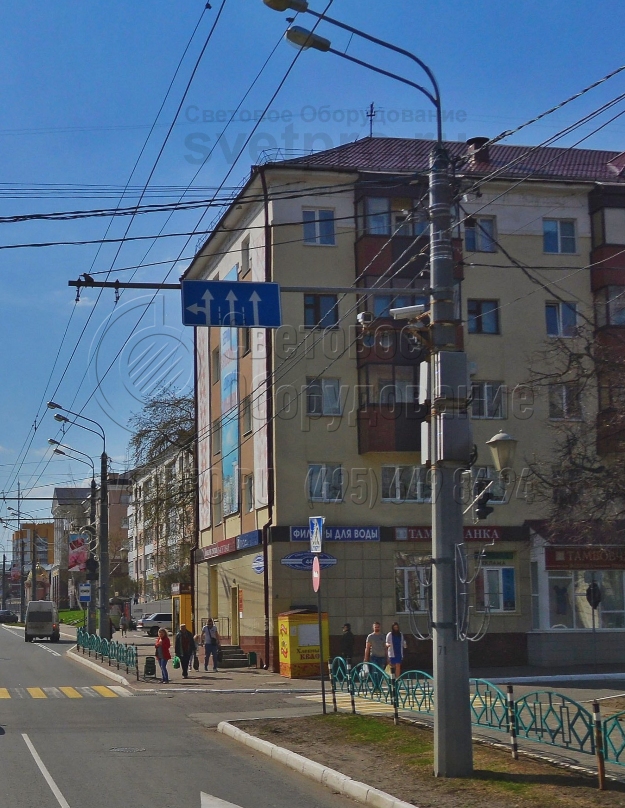

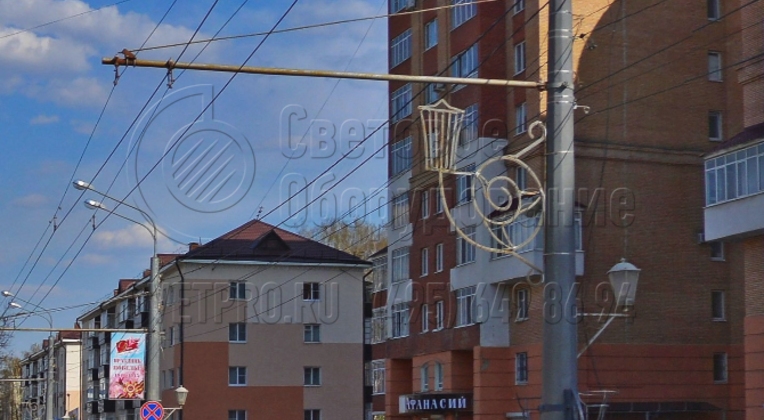

2. На фотографии контактный провод троллейбуса подвешен к опоре с помощью жесткой консоли. Ее прочность рассчитана с избытком, поэтому инженеры часто крепят на этот элемент дорожные знаки и указатели. В верхней части ствола также укреплена видеокамера, а чуть ниже — украшение со светодиодами. -

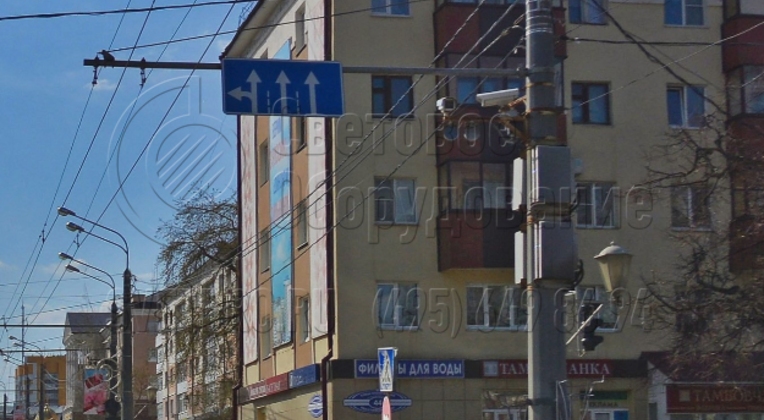

3. Опоры ТФГ можно использовать для различных целей. В варианте на фотографии, помимо контактных проводов, силовых линий и светильников, на корпус конструкции установлены стальные шкафы с коммутационным оборудованием для систем наблюдения за дорожной обстановкой. -

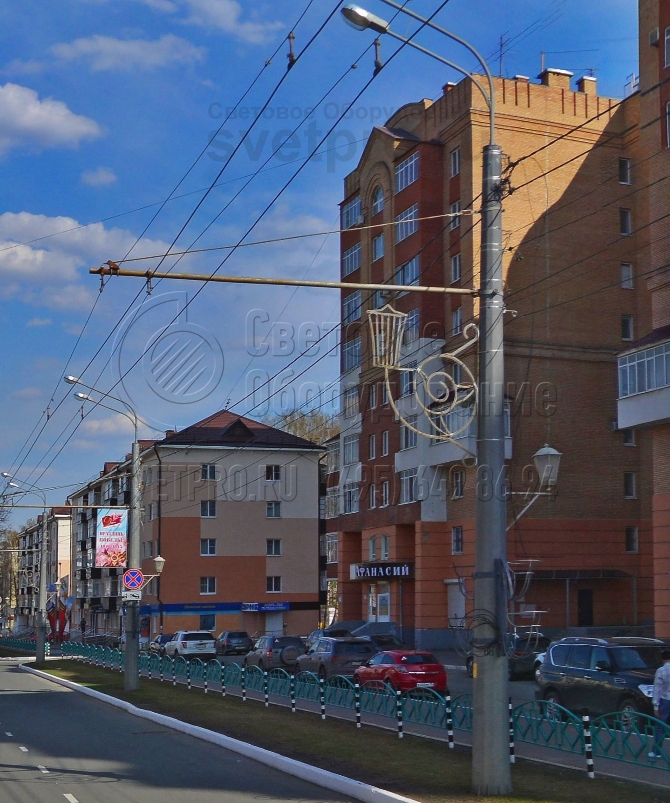

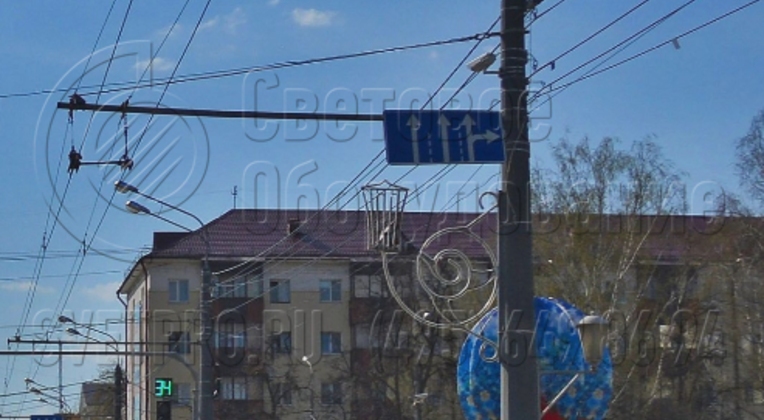

4. Граненый ствол с цинковым покрытием не может украсить улицу города. Однако ему можно придать более красивый внешний вид. Делается это с помощью кронштейна на оголовке и дополнительных декоративных элементов. Контактный провод к опоре подвешен с помощью жесткой консоли. -

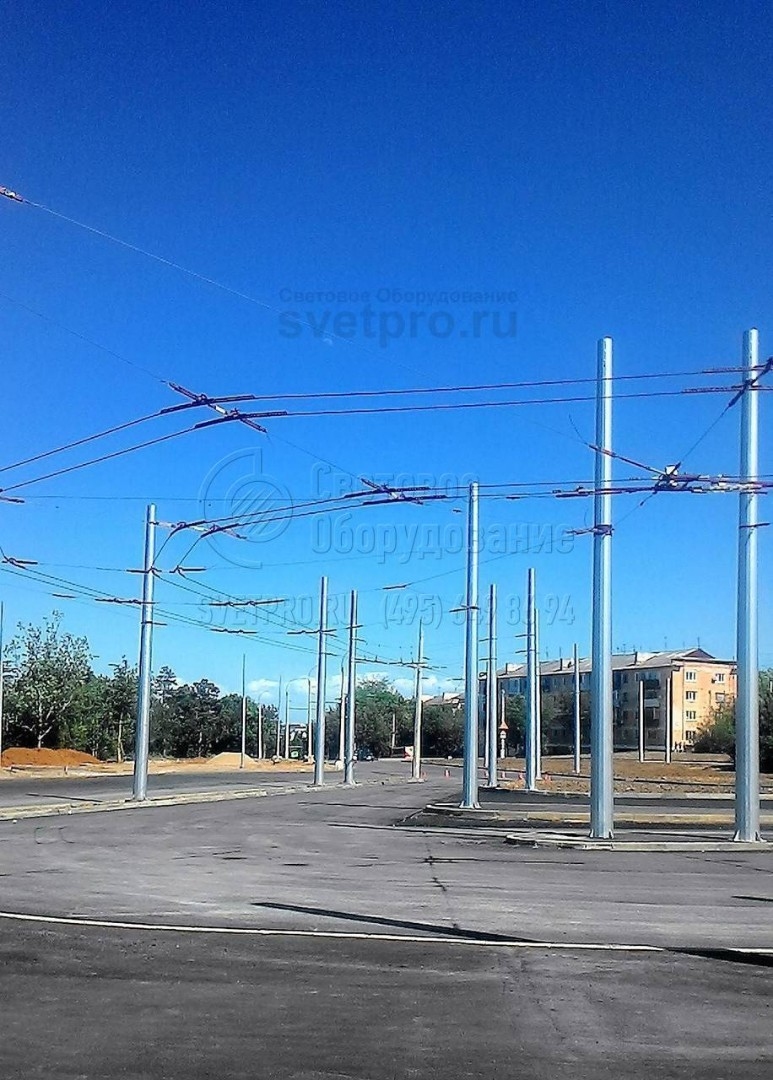

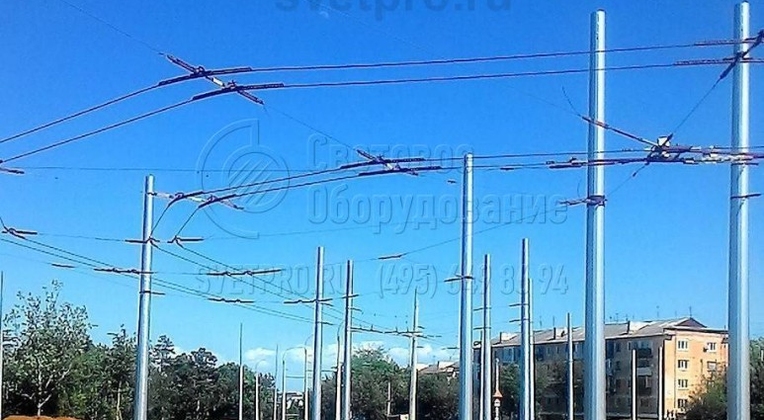

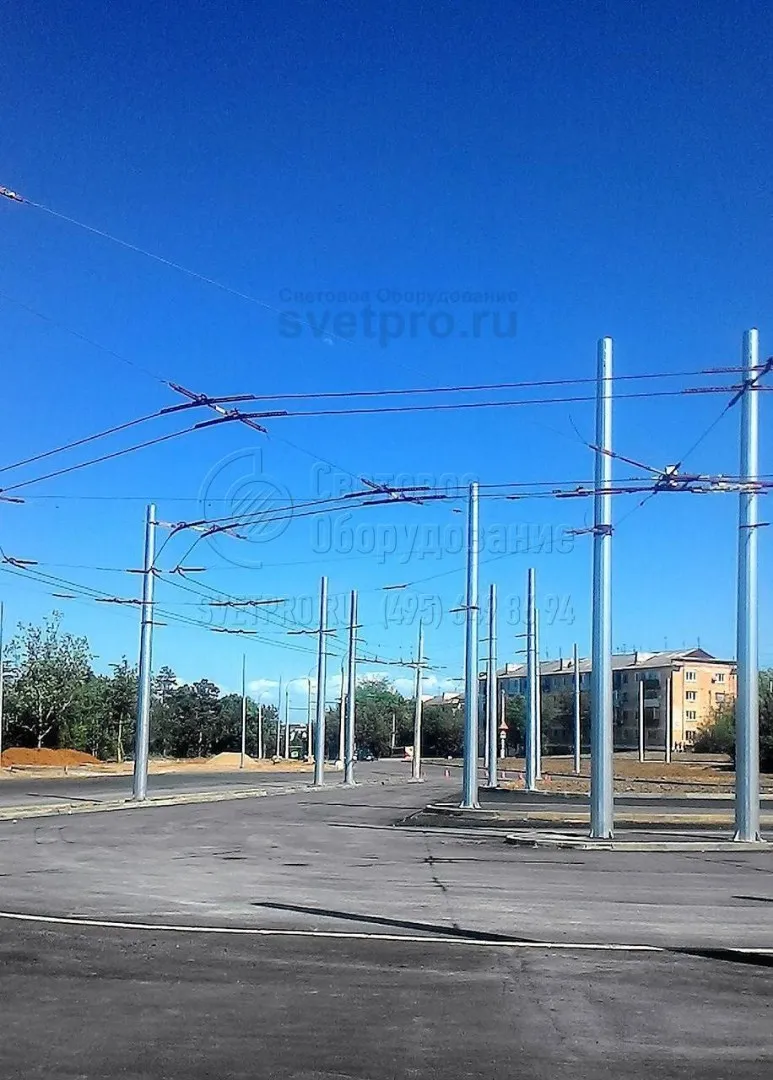

5. На фото представлен пример использования граненых опор для обустройства места разворота троллейбусов. Использование модели ТФГ обусловлено высокой несущей способностью ствола. Контактный провод устанавливается на растяжках, которые перед этим протягиваются между опорами.
