НФК-9 Опора несиловая фланцевая круглоконическая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФК-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 183 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 127,4 кг |
| Высота: | 9 м |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

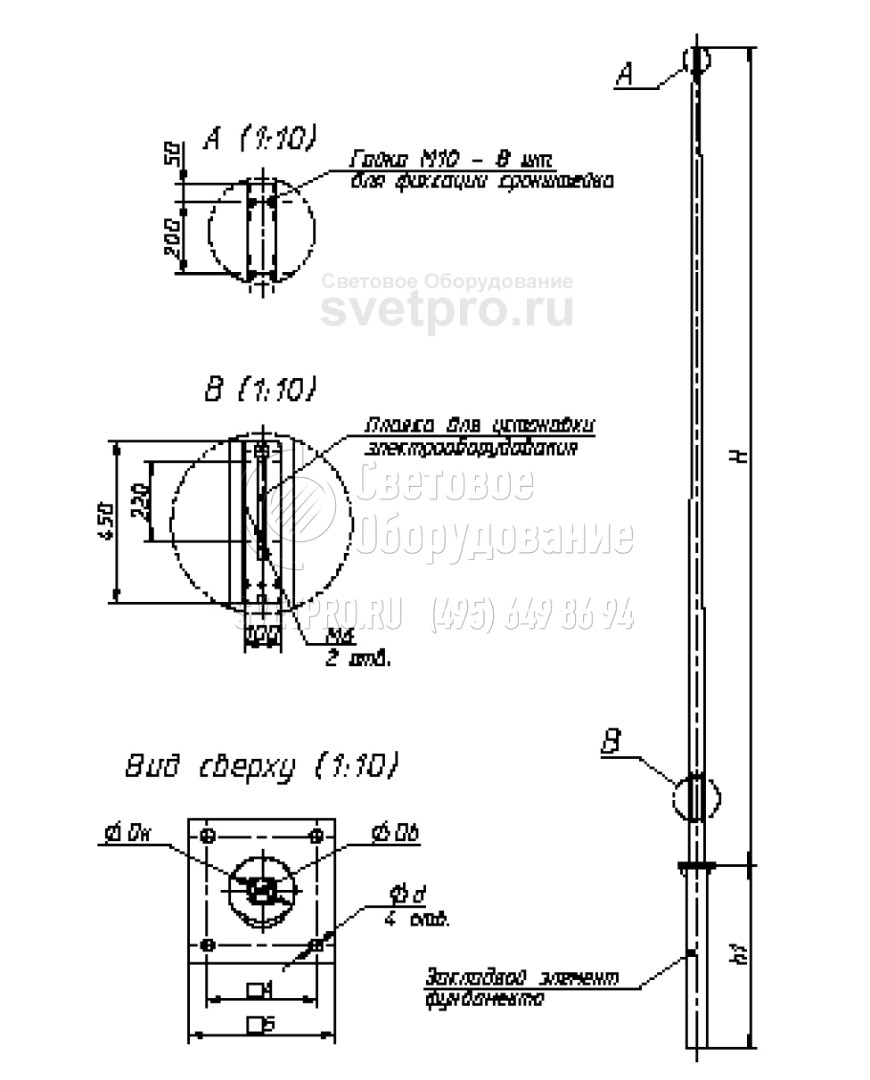

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| НФК-9,0-02-ц | ЗФ-20/4/К230-2,0-б | 127,4 | Ф2, Ф3, Ф4 | 9000 | 2000 | 183 | 75 | М20 | 320 | 230 |
ОПИСАНИЕ
Опора НФК-9 – несиловая фланцевая конструкция высотой 9 м, устанавливаемая на различных объектах для целей уличного освещения. С ее помощью организуется подсветка на территории жилых микрорайонов, спортивных площадок, производственных площадей и автодорог. Светотехника устанавливается непосредственно на опору либо подвешивается на кронштейны.
Для изготовления круглоконических опор НФК-9 используется стальной металлопрокат, сворачиваемый в конструкцию специальным прессом. Края изделия свариваются продольным швом, металл обрабатывается горячим цинкованием для защиты от коррозии и негативных внешних факторов. Декоративная обработка может дополняться окрашиванием в любой оттенок по каталогу RAL. Внутренняя полость используется для подвода питающего кабеля.
Опора монтируется на бетонное основание с установленным внутри закладным элементом. Соединение столба и закладной детали выполняется через фланец.
Фото с объектов
Фотогалерея
-

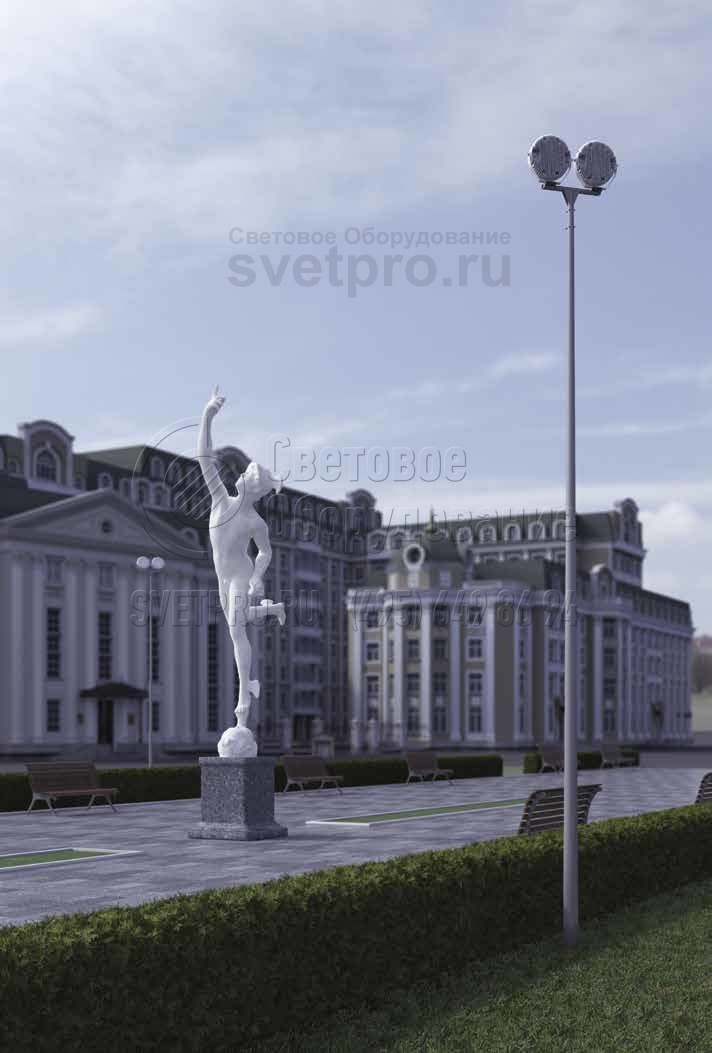

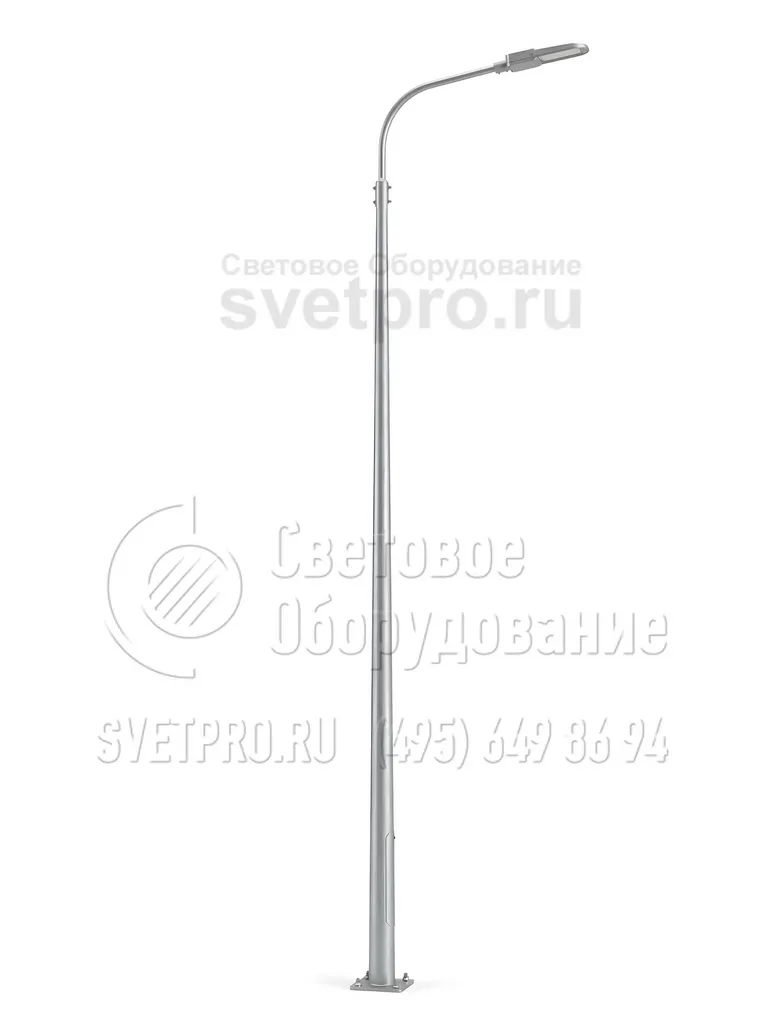

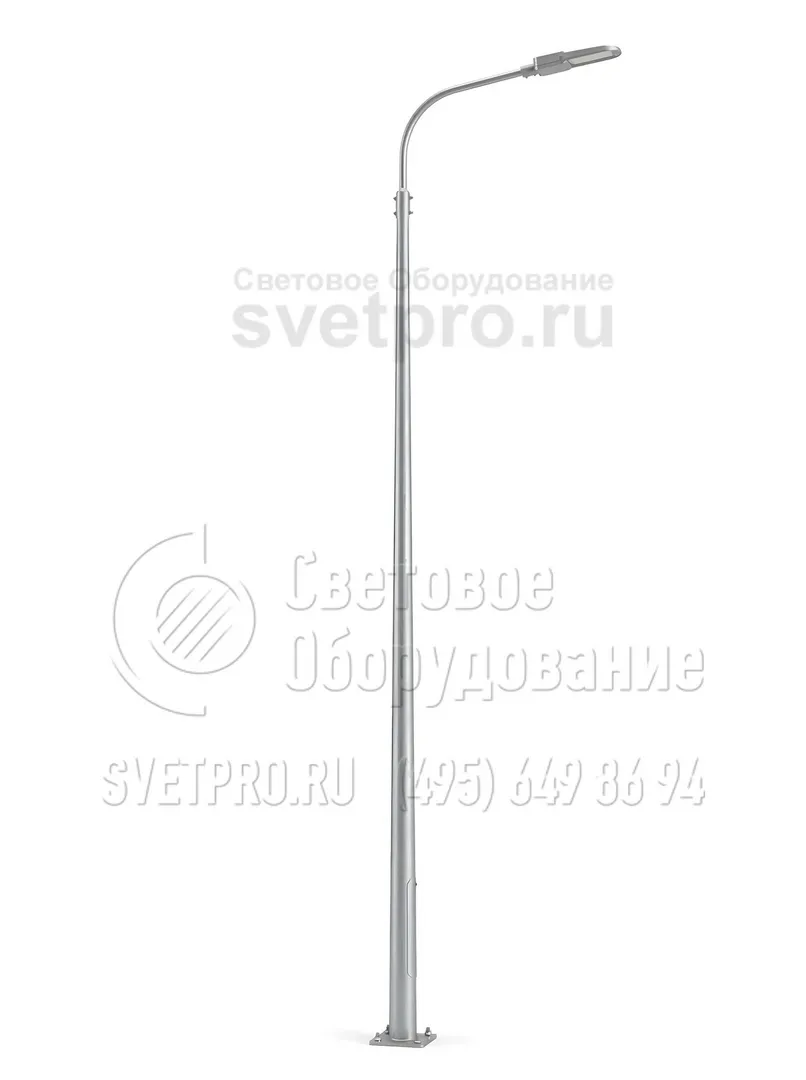

1. Опора НФК-9,0-02-ц имеет круглую коническую форму.
-

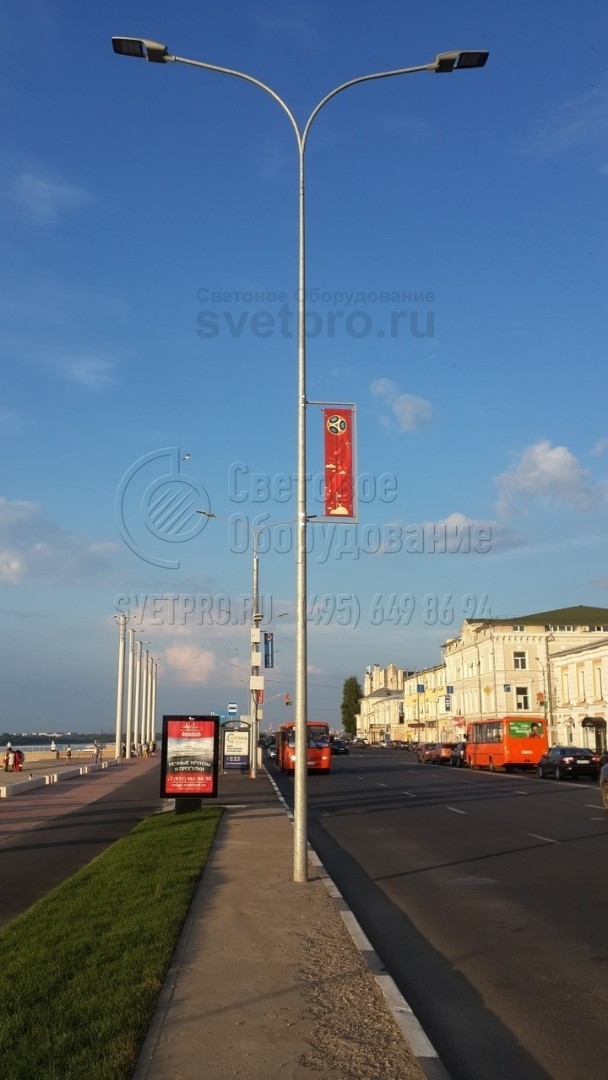

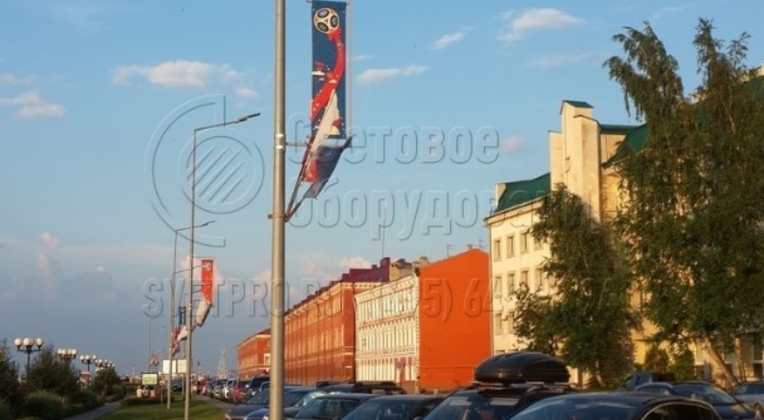

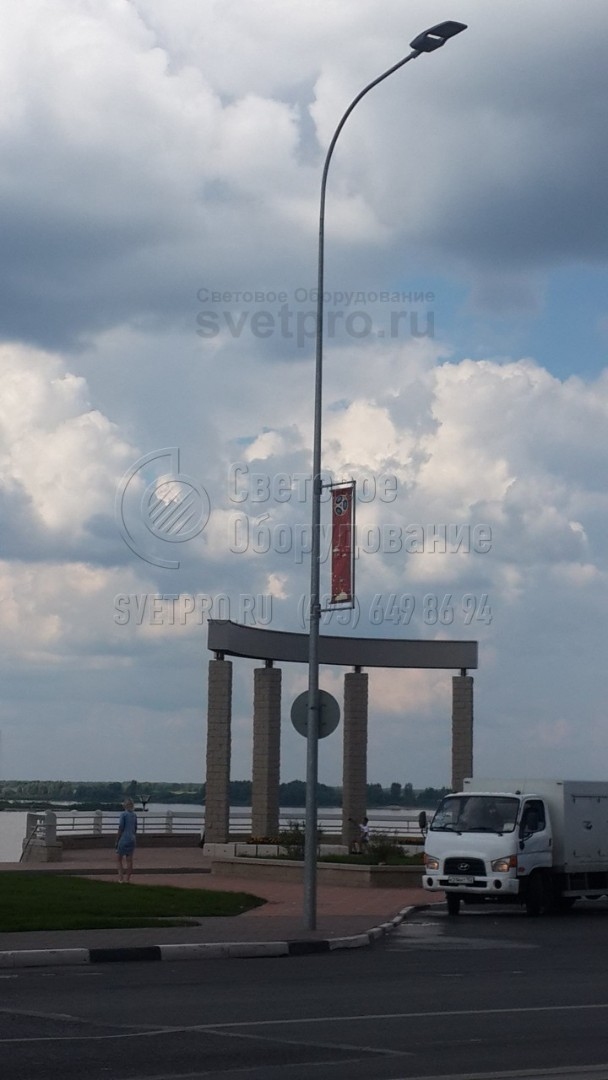

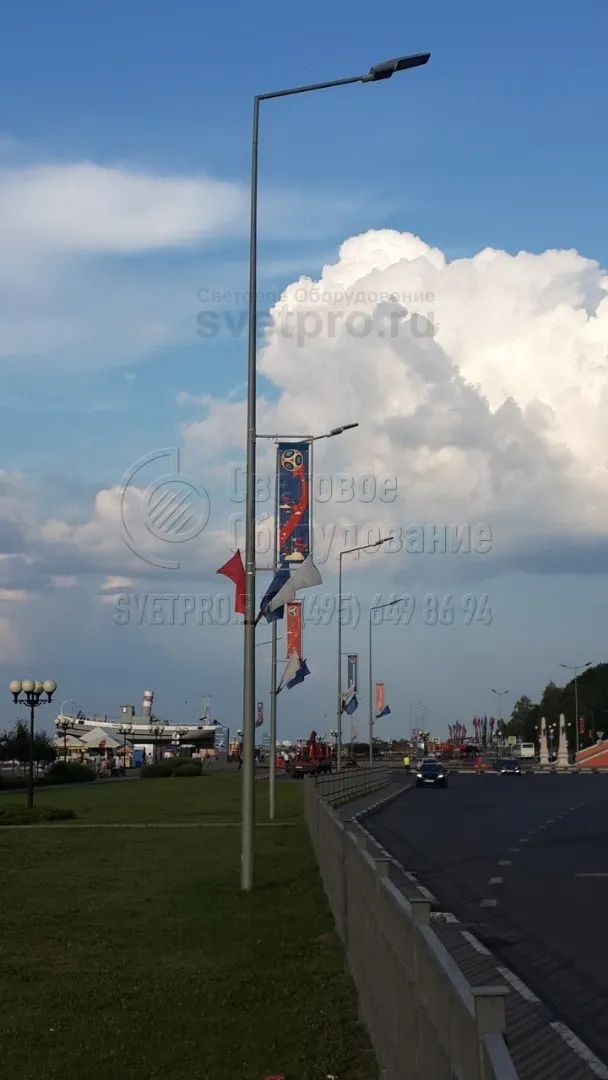

2. Освещение Нижневолжской набережной с использованием опор НФК-9,0-02-ц -

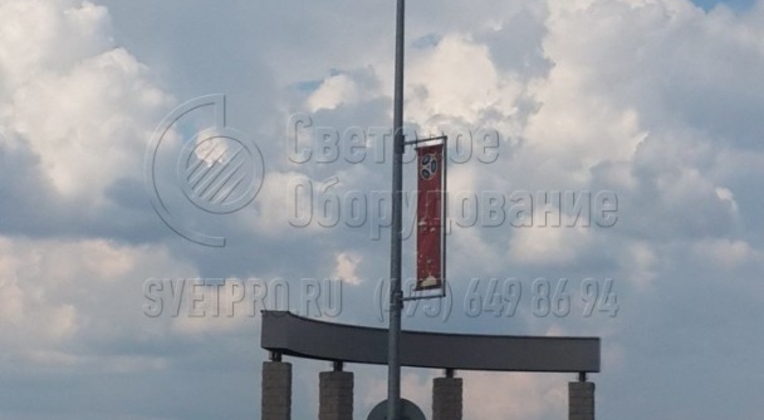

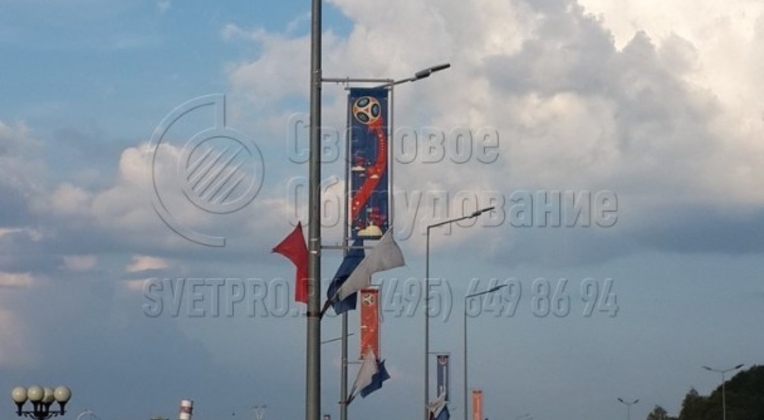

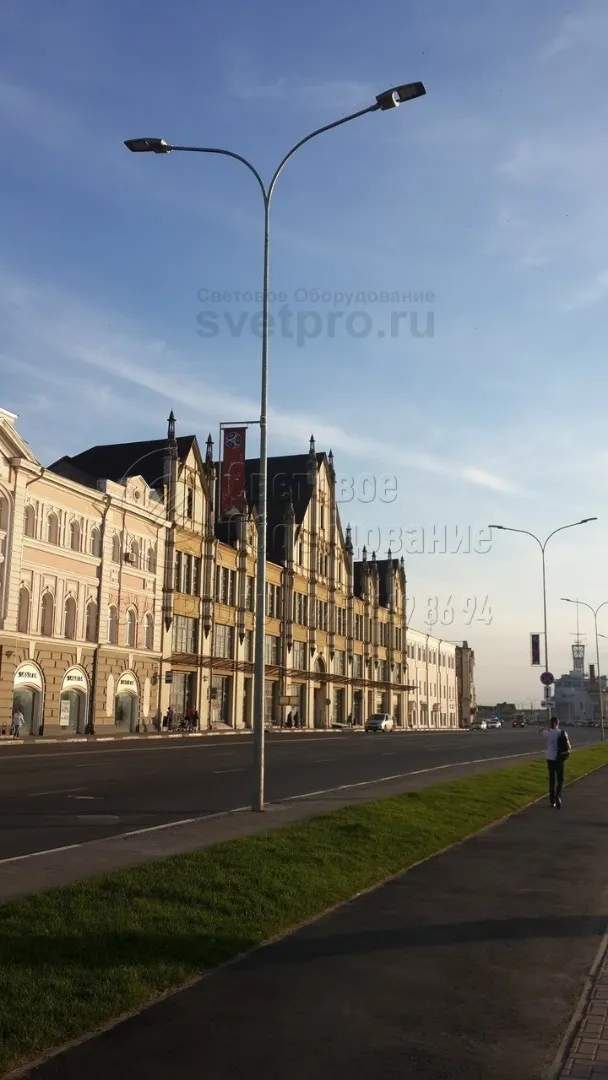

3. г. Нижний Новгород, пл. Маркина, опоры НФК-9,0-02-ц -

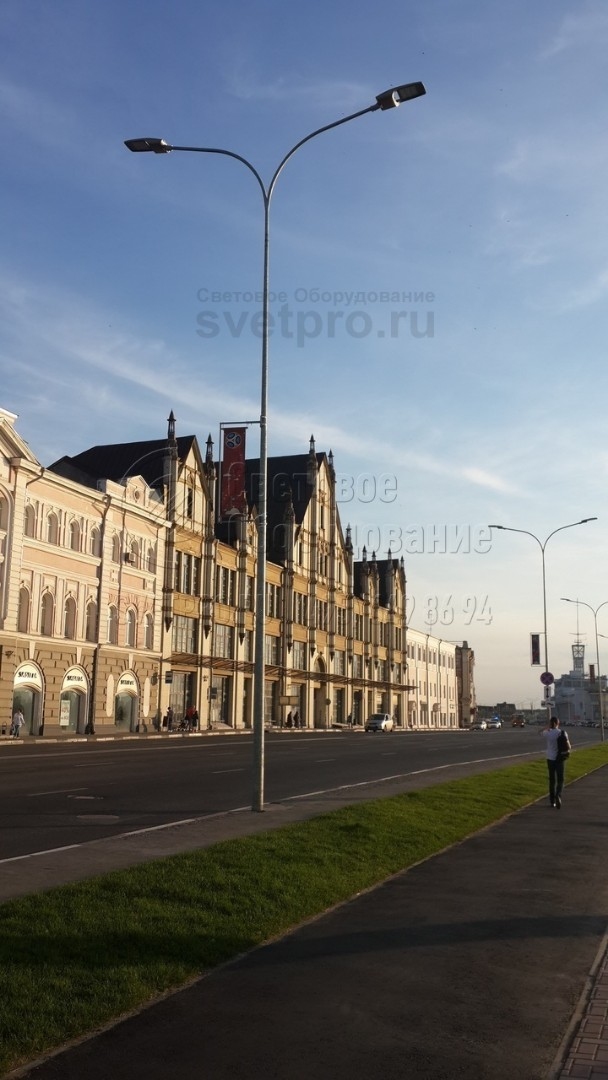

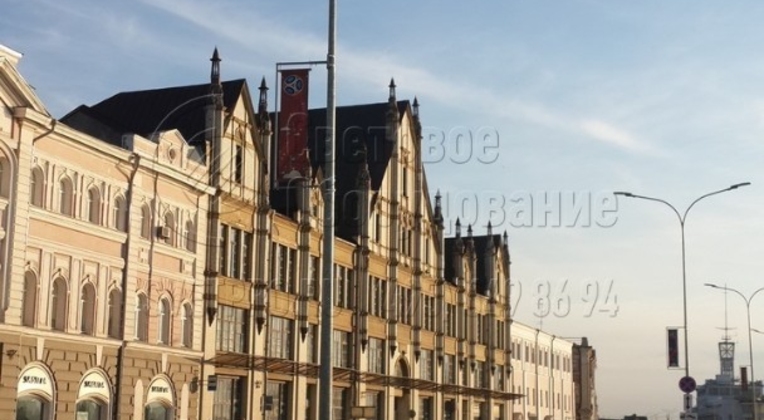

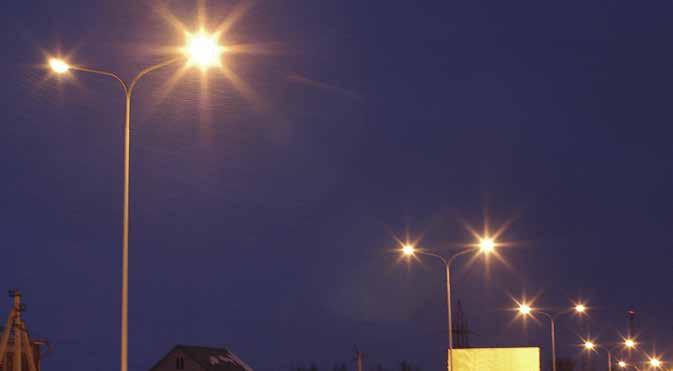

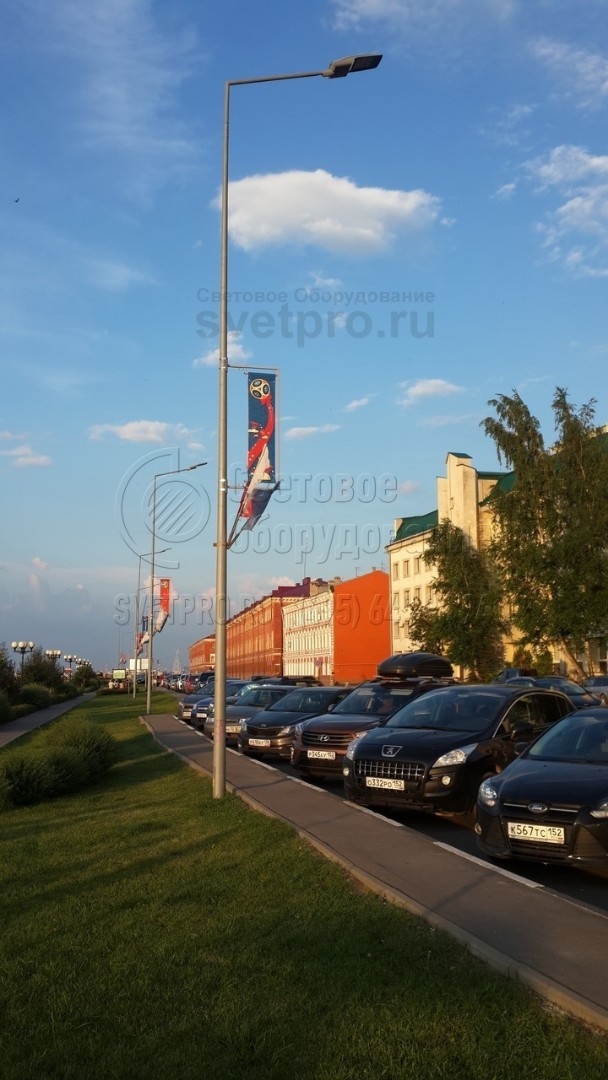

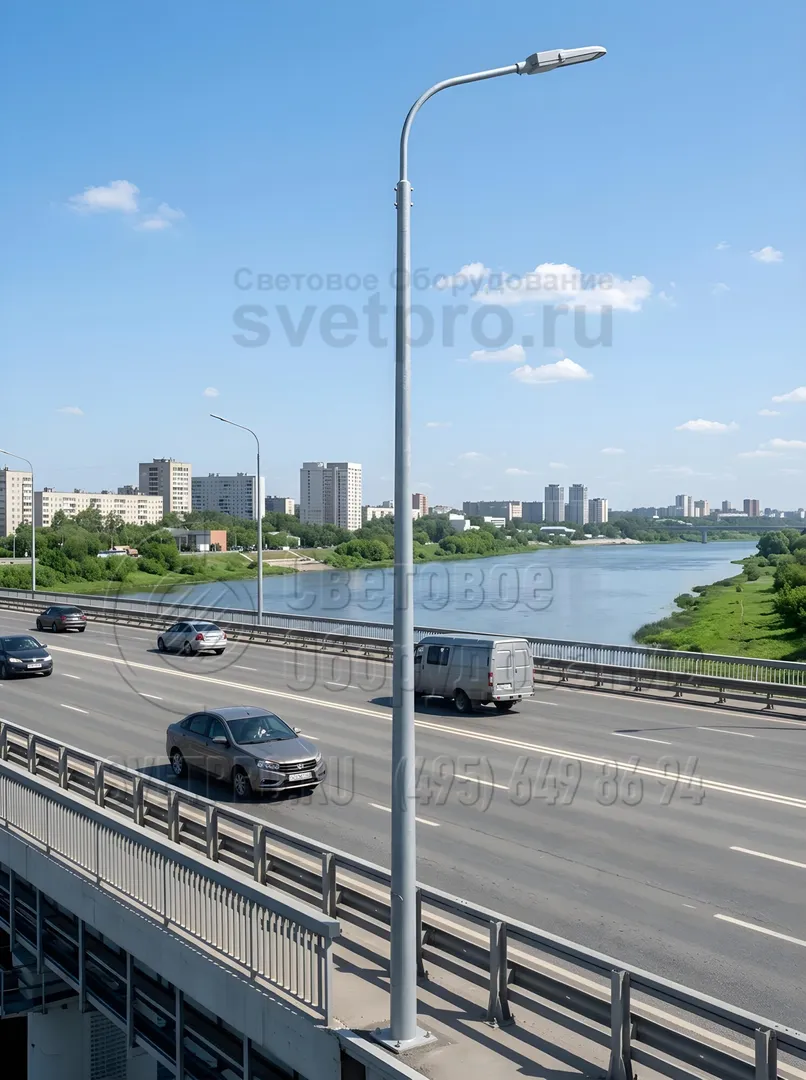

4. Освещение проезжей части и тротуара в г. Нижний Новгород с использованием опор НФК-9,0-02-ц -

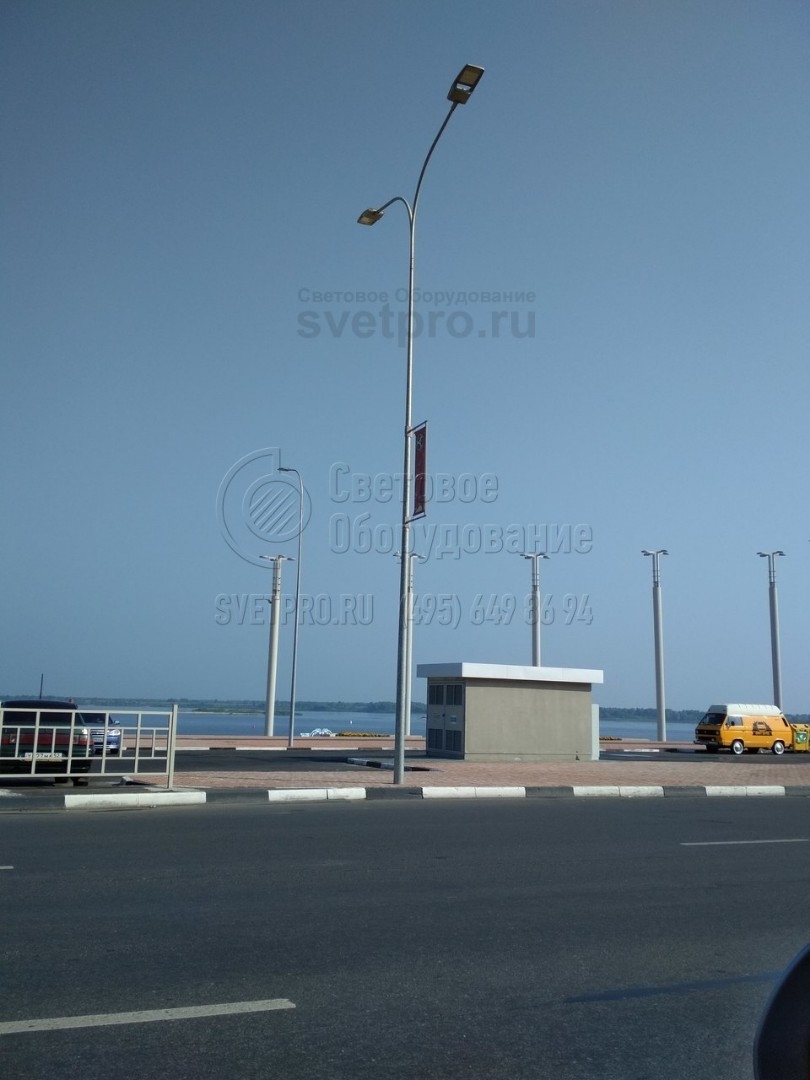

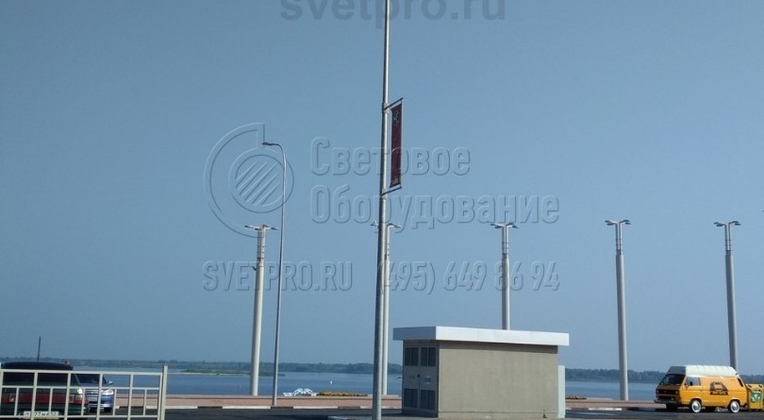

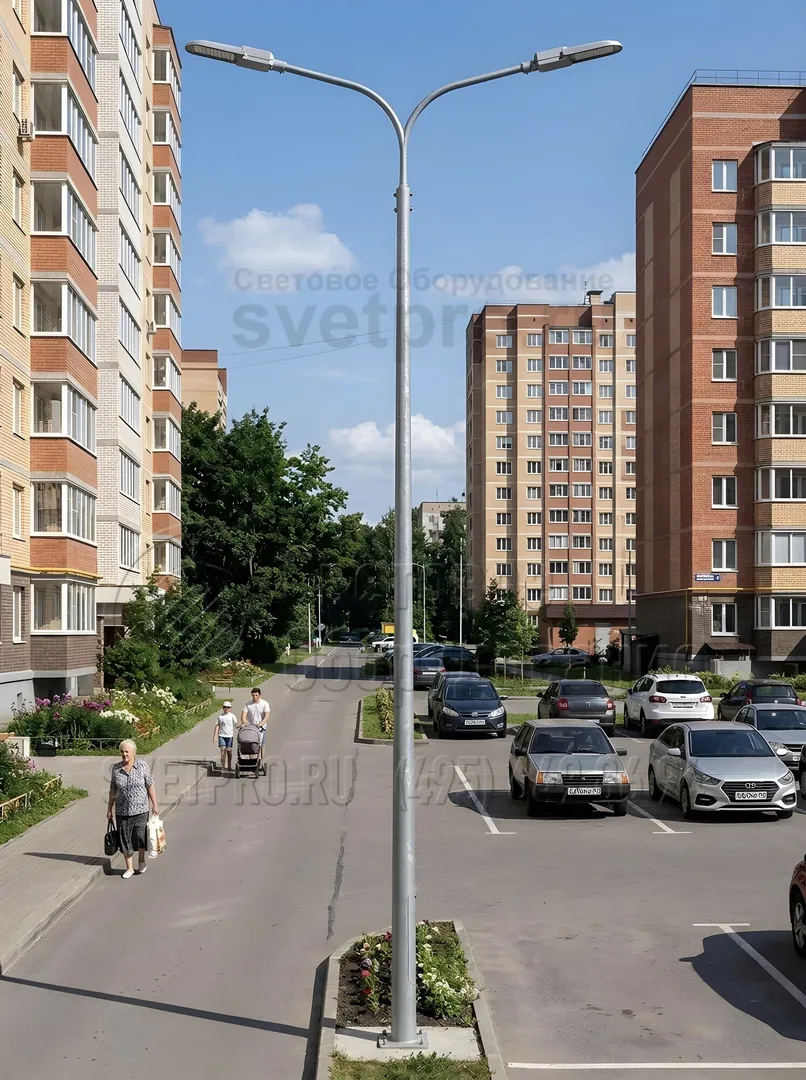

5. Для освещения парковки могут быть использованы опоры НФК-9,0-02-ц -
6. Опоры НФК-9,0-02-ц в верхней её части с помощью болтов закрепляет кронштейн для осветительных приборов.
