СПГ-700-9 Опора силовая прямостоечная граненая высота 9 метров
Цена*:
115 601
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Силовая опора с граненой поверхностью СПГ-700-9 предназначена для организации подсветки различных объектов и территорий. Фонарные столбы такого типа используются для размещения светотехники и создания освещенности в жилых микрорайонах, на спортивных и промышленных площадках, автодорогах и магистралях. Силовой тип опоры позволяет использовать ее для подвода СИП.
Сырьем для производства СПГ-700-9 выступают стальные листы, сгибаемые прессом в граненую конструкцию. Конечную форму изделие принимает после сварки краев продольным швом. Поверхность металла обрабатывается горячим цинкованием. Нанесение защитного слоя предохраняет изделие от воздействия внешних факторов и развития коррозии, а также увеличивает срок эксплуатации опоры до 30 лет. Конструкция не требует обновления или замены покрытия в течение всего срока использования.
Монтируется опора в открытый грунт, столб устанавливается и выравнивается в котловане, расчет параметров которого выполняется в зависимости от условий эксплуатации конструкции.
фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-700-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 305 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 393 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-700-9,0/11,5-01**-ц | 115 601 ₽ | 393 | Ф6, Ф7, Ф16 | 700 | 9000 | 9000 | 2500 | 305,0 | 120 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

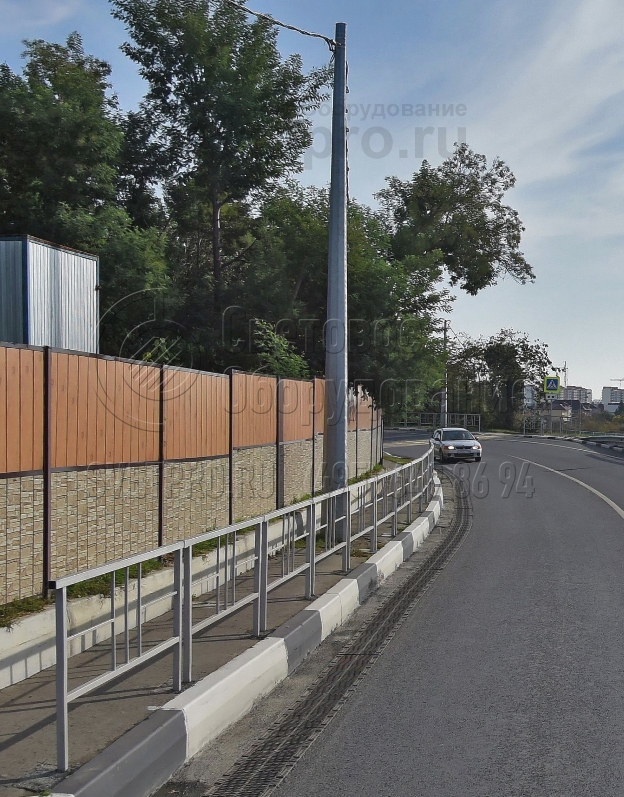

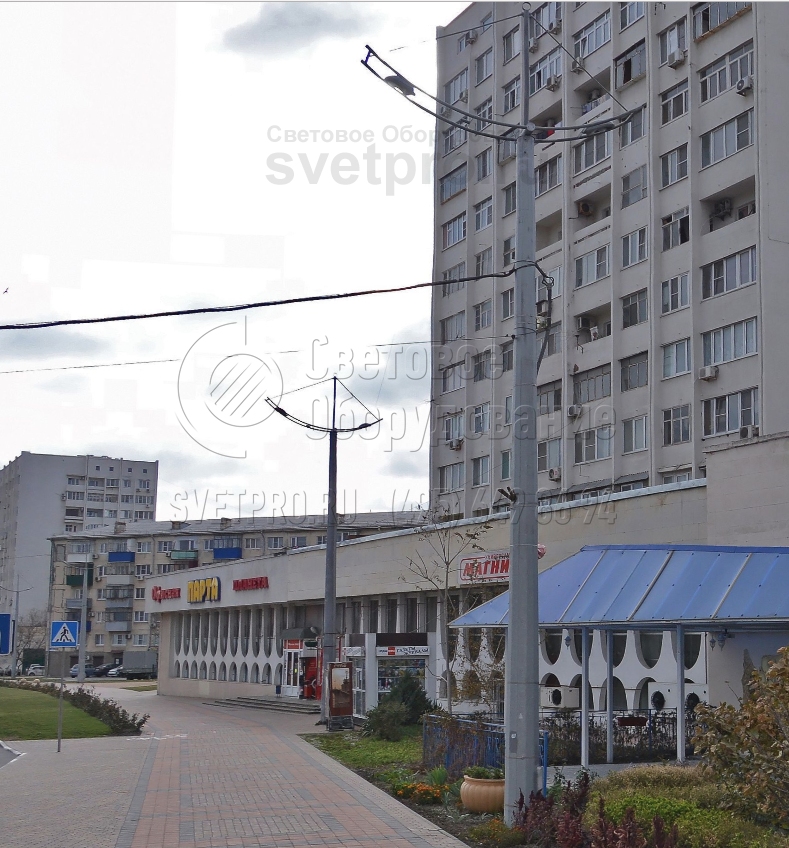

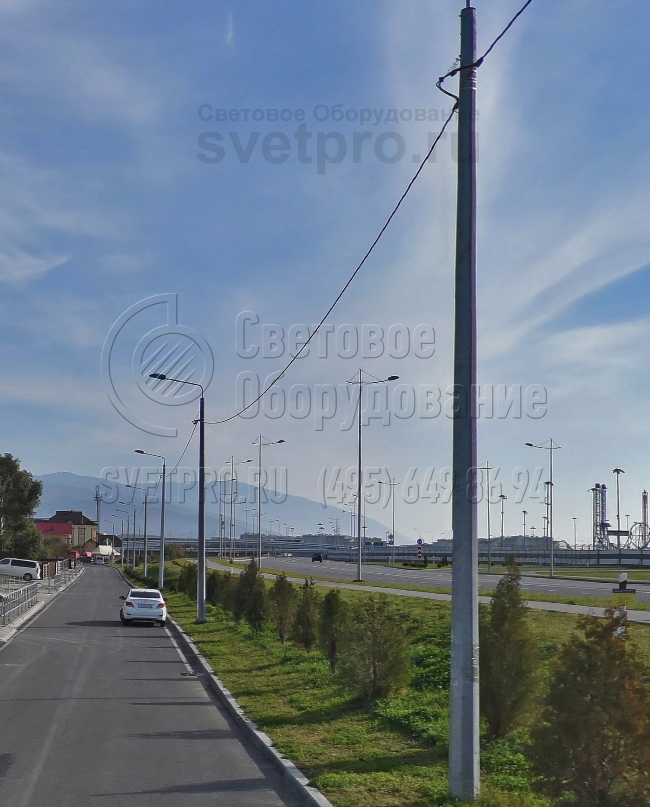

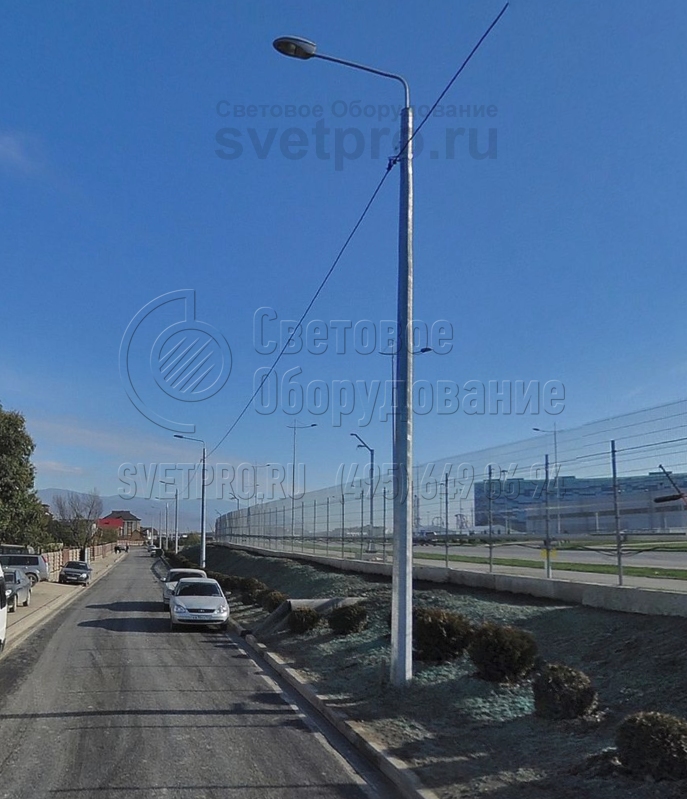

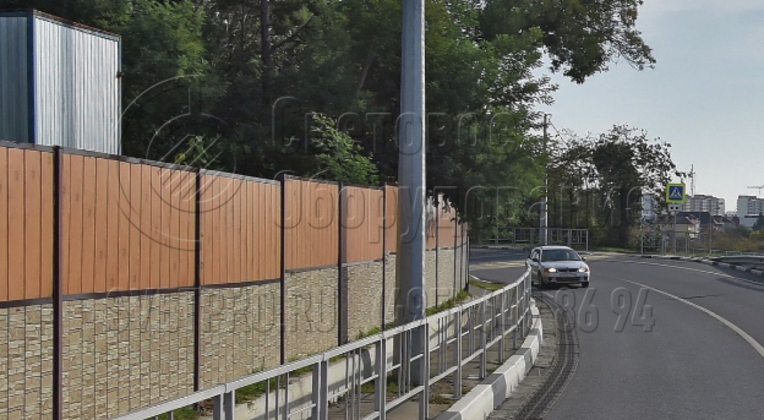

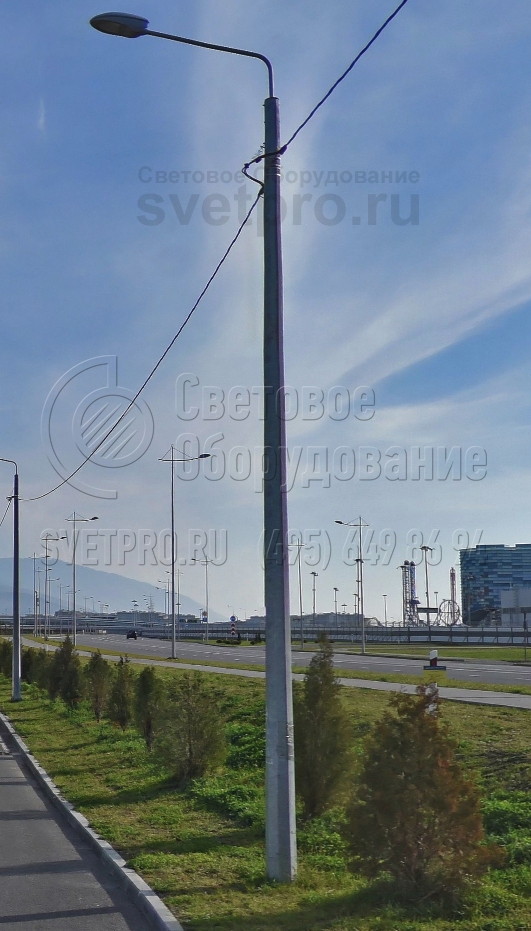

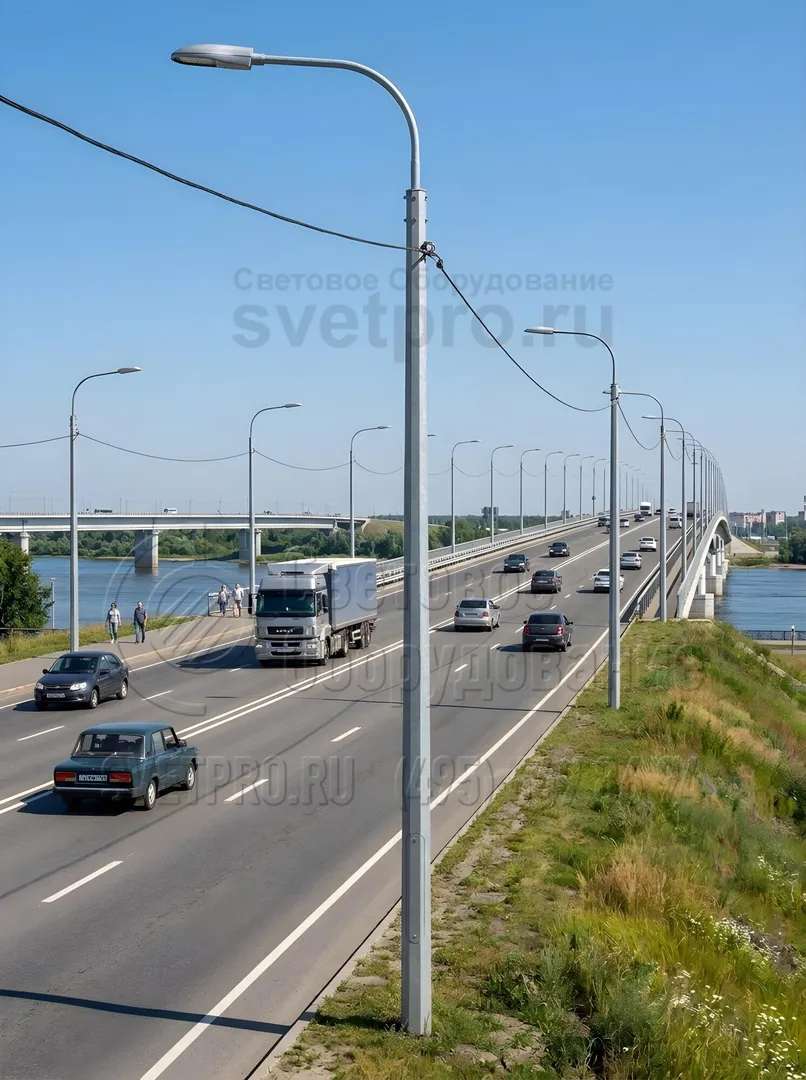

1. На фото представлены опоры типа СПГ, которые имеют высоту корпуса (от земли до оголовка) 9 метров и способны выдержать до 700 кг на оголовке. Кабель к ним подведен по воздуху. Поверхность углеродистой стали защищены цинком, который предотвращает появление ржавчины.
-

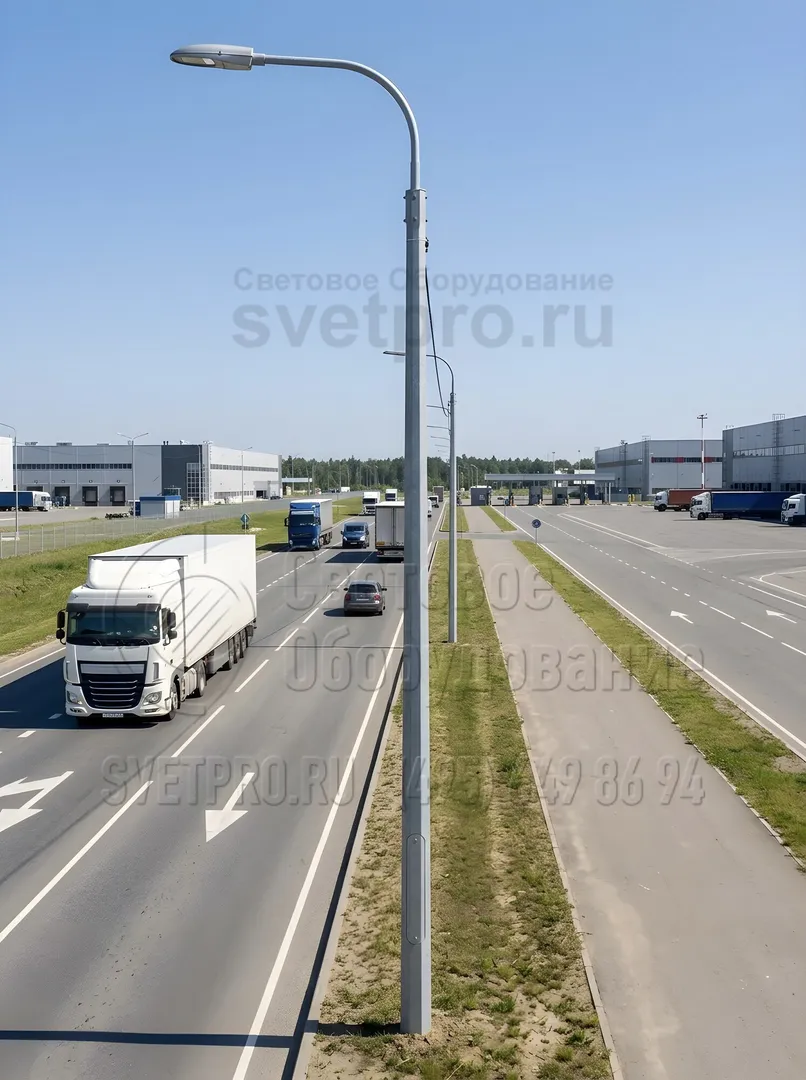

2. Стальные опоры с граненым стволом используются для строительства осветительной инфраструктуры потому, что имеют максимально долгий срок службы. Они защищены от ржавчины цинком, целостность барьерного слоя из этого металла сохраняется как минимум 15 лет без дорогого ухода. -

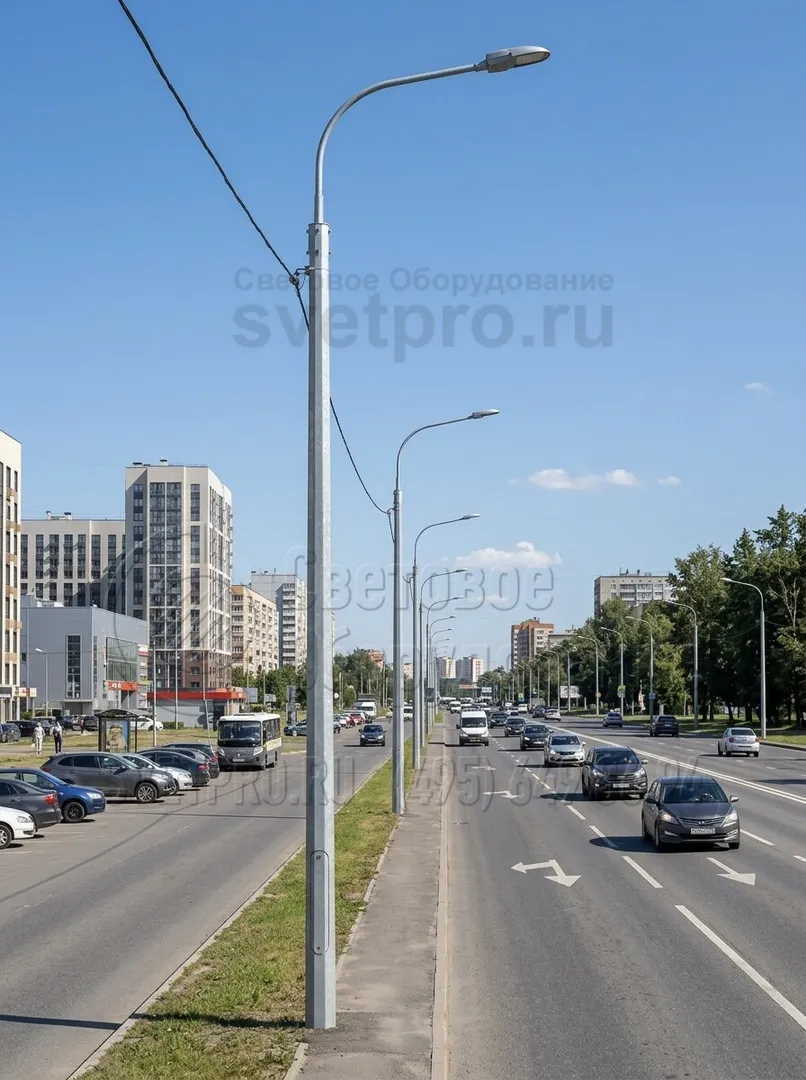

3. На фото приведен пример использования прямостоечной опоры в условиях ограниченного пространства. Установка конструкции производится на хвостовик, после чего асфальт укладывается вплотную к корпусу. Массивный круглый фланец с болтами не мешает хождению людей по тротуару. -

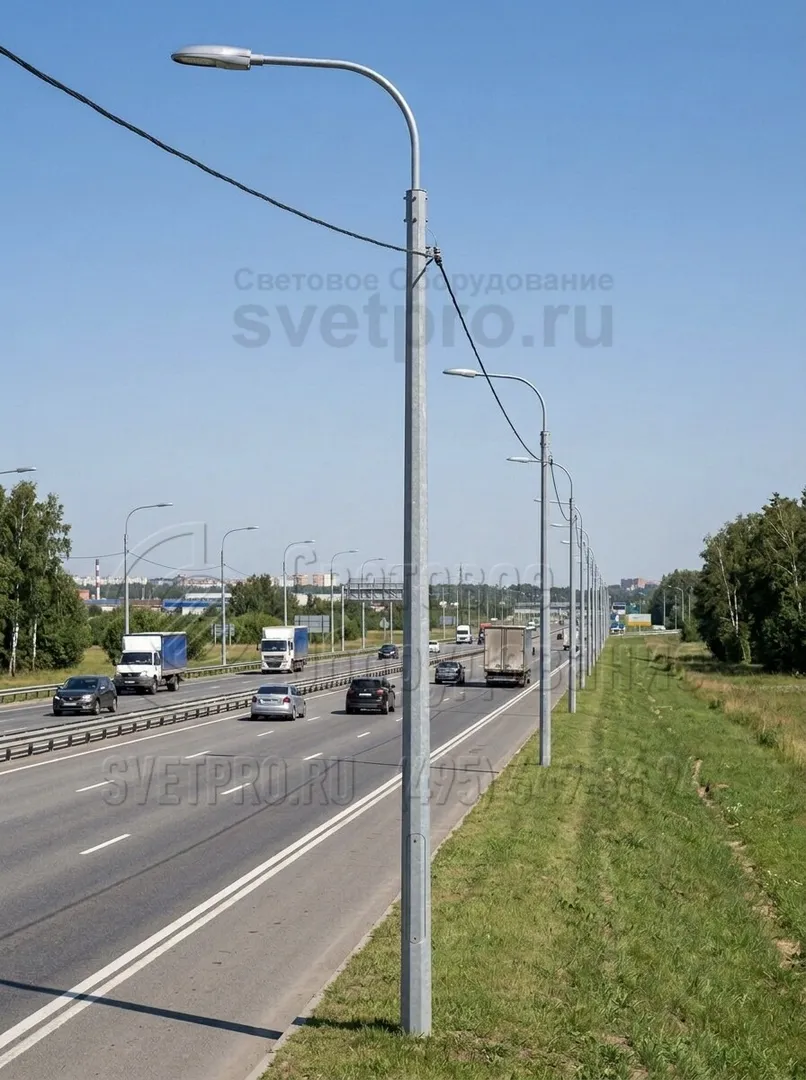

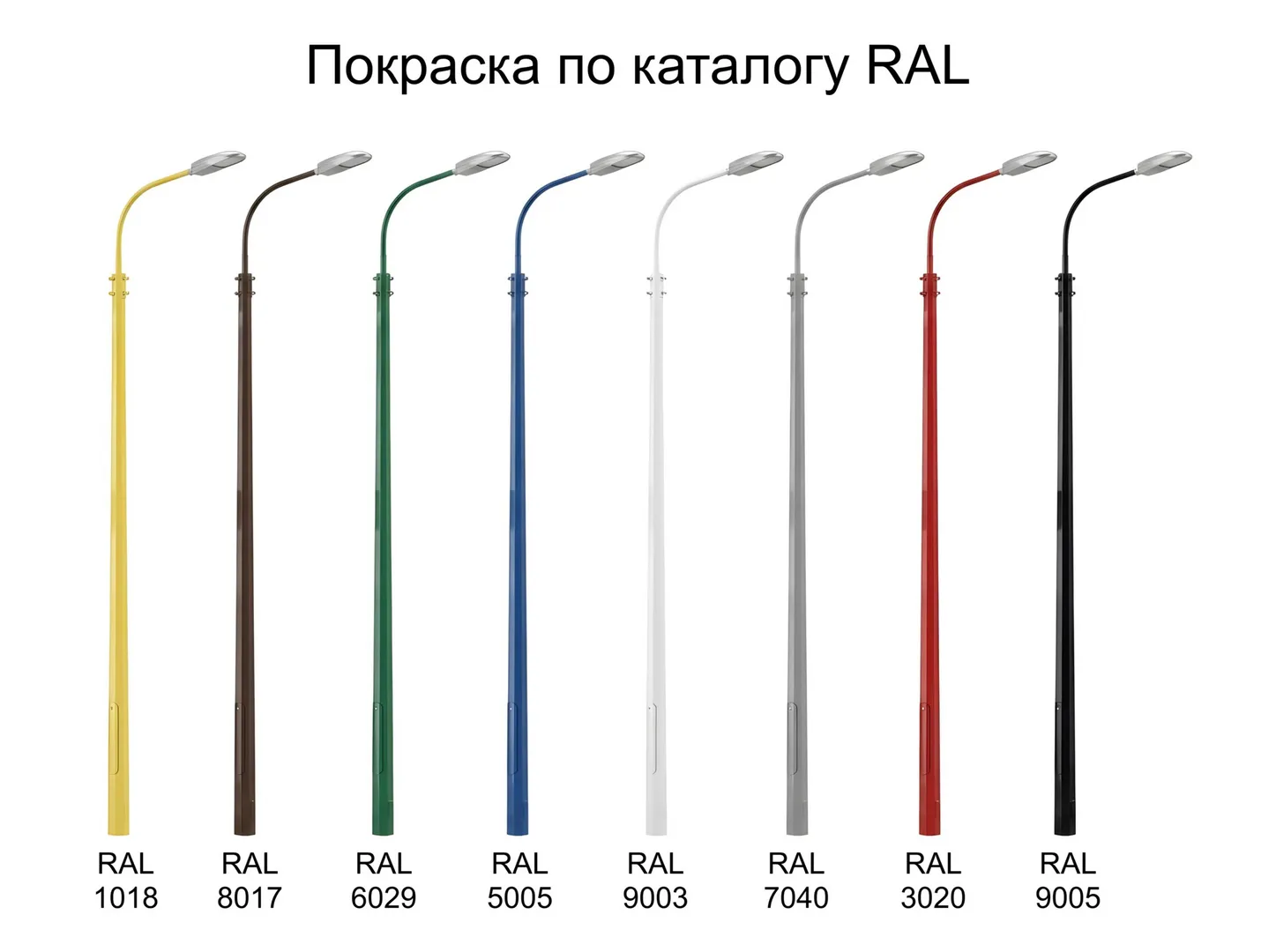

4. Граненый конический ствол инженерной опоры красиво выглядит на улицах города. При производстве не применяется окрашивание поверхности. Нанесенный слой цинка после высыхания становится серебристым и украшает конструкцию. Но покупатель может заказать окрашивание отдельно. -

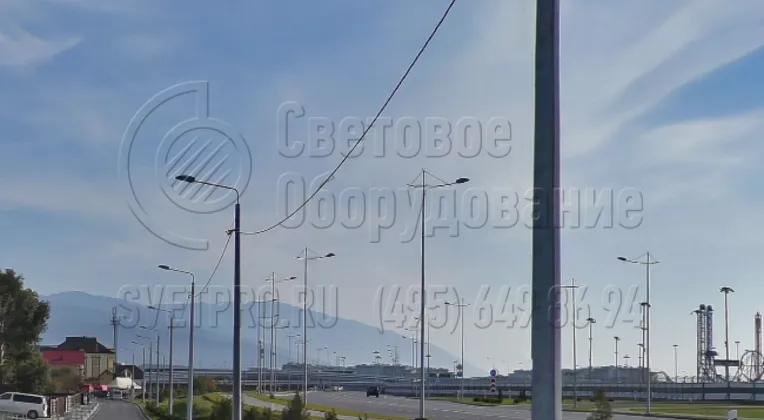

5. Если опора используется для освещения мест массового проживания людей, вместо утилитарного консольного кронштейна на верхушку ставится декоративный. В примере на фото используется модель с выгнутыми рожками и растяжками до верхушки, светильники установлены на поперечины.
