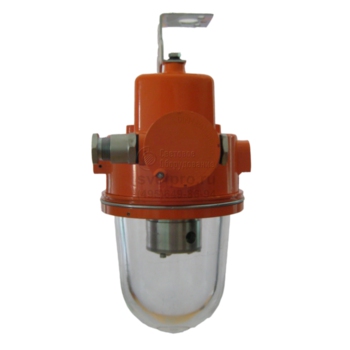

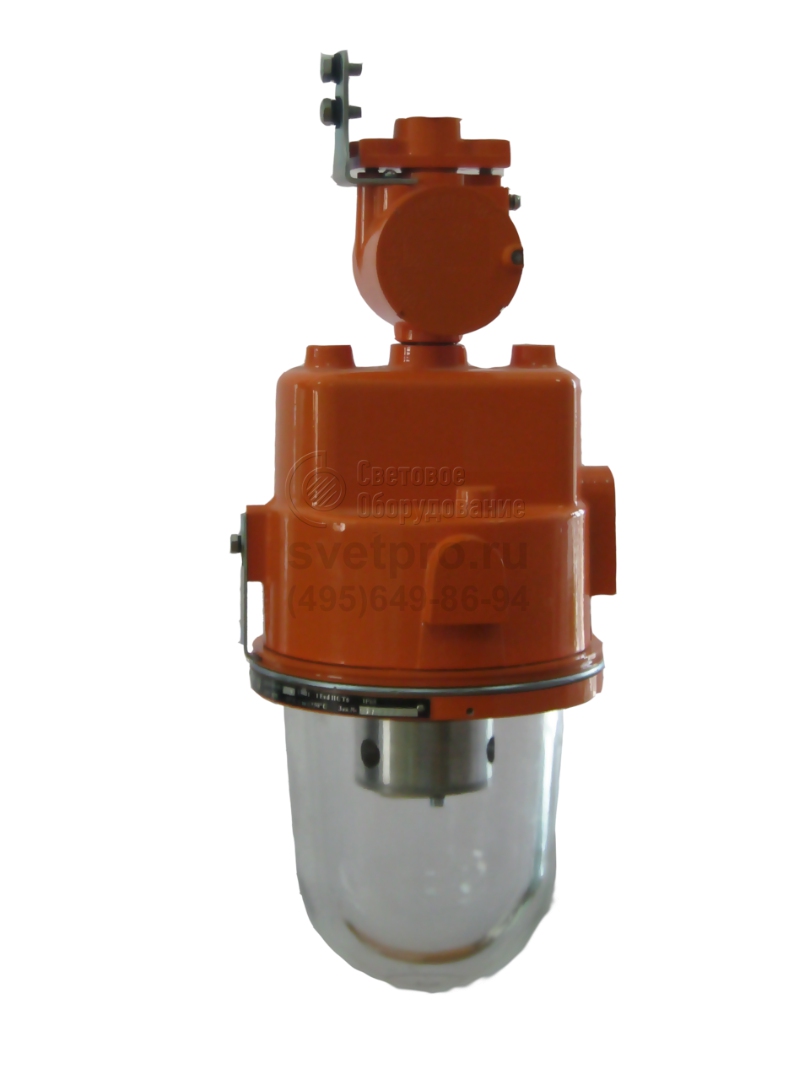

РСП69 / ЖСП69 / ГСП69 Подвесной светильник для ламп ДРЛ, ДНаТ, ДРИ

Главная > Бренды > Ашасветотехника > РСП69 / ЖСП69 / ГСП69 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищенные
Источник света: Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ)
Цоколь: E27
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1, Т1
Артикул производителя: РСП69 / ЖСП69 / ГСП69
Мощность: 35-125 Вт
Гарантийный срок: 18 мес.
Световой поток: 3600-9500 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель РСП69 / ЖСП69 / ГСП69 разработана в интересах безопасного освещения помещений на предприятиях по переработке топливных ресурсов, изготовлении мебели, пиломатериалов, лакокрасочной продукции, химических препаратов.

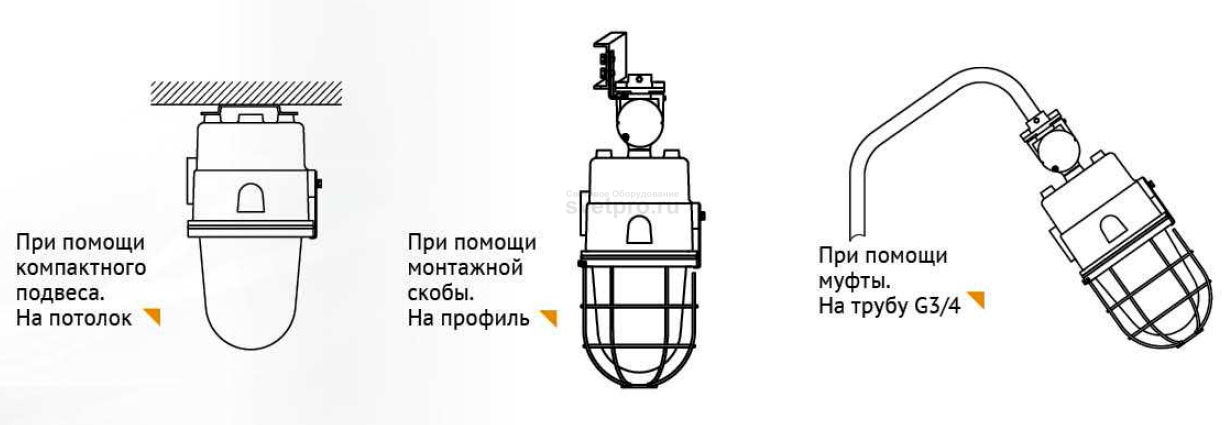

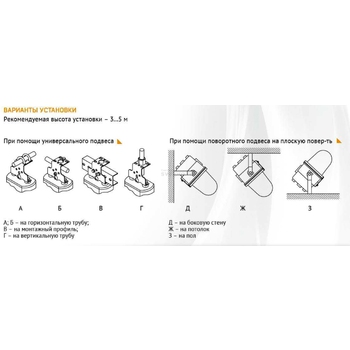

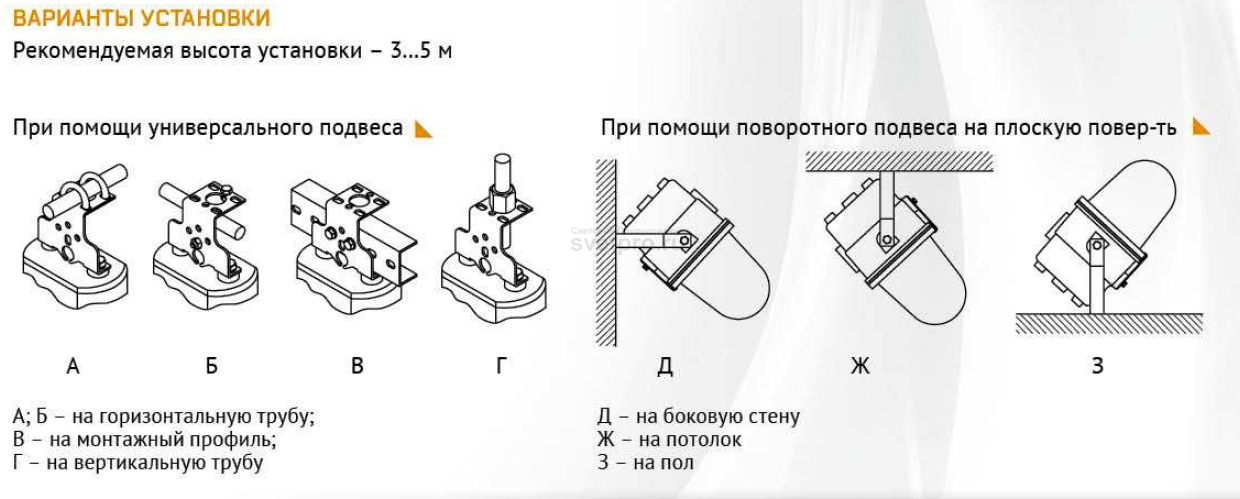

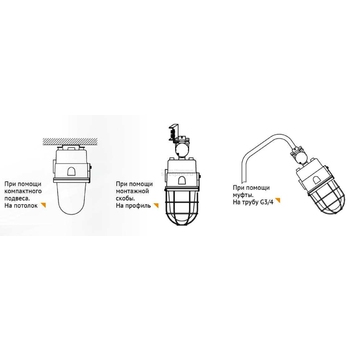

Оптимальная монтажная позиция: 3–5 м. Тип подвесного устройства выбирается из вариантов: универсальный (на вертикальную или горизонтальную трубу и монтажный профиль), компактный (на поверхность потолка), комбинированный, поворотная скоба, фиксируемая к стене, потолку, полу.

В модельный ряд входят осветительные приборы, эксплуатируемые с ДНаТ (70 и 100 Вт), ДРЛ (80 и 125 Вт) и ДРИ (35, 70, 100 Вт). Каждая модификация имеет исполнение с верхним и боковым расположением вводной коробки. Кроме этого, обеспечен выбор типа ПРА: электромагнитный, электронный (на ртутные лампы не распространяется) и универсальное устройство пятого поколения. Температура в зоне применения может изменяться от -60 до +50оС.

Герметичное (IP65) размещение оптики и ПРА обеспечивает корпус, отлитый из алюминиевого сплава, и боросиликатный колпак, зафиксированный в опорном кольце герметиком, а также вводы. При индивидуальном использовании применяется пробка-заглушка. Светильники РСП69 / ЖСП69 / ГСП69 можно дополнить сеткой и внешним отражателем.

КОНСТРУКЦИЯ

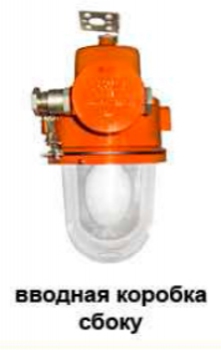

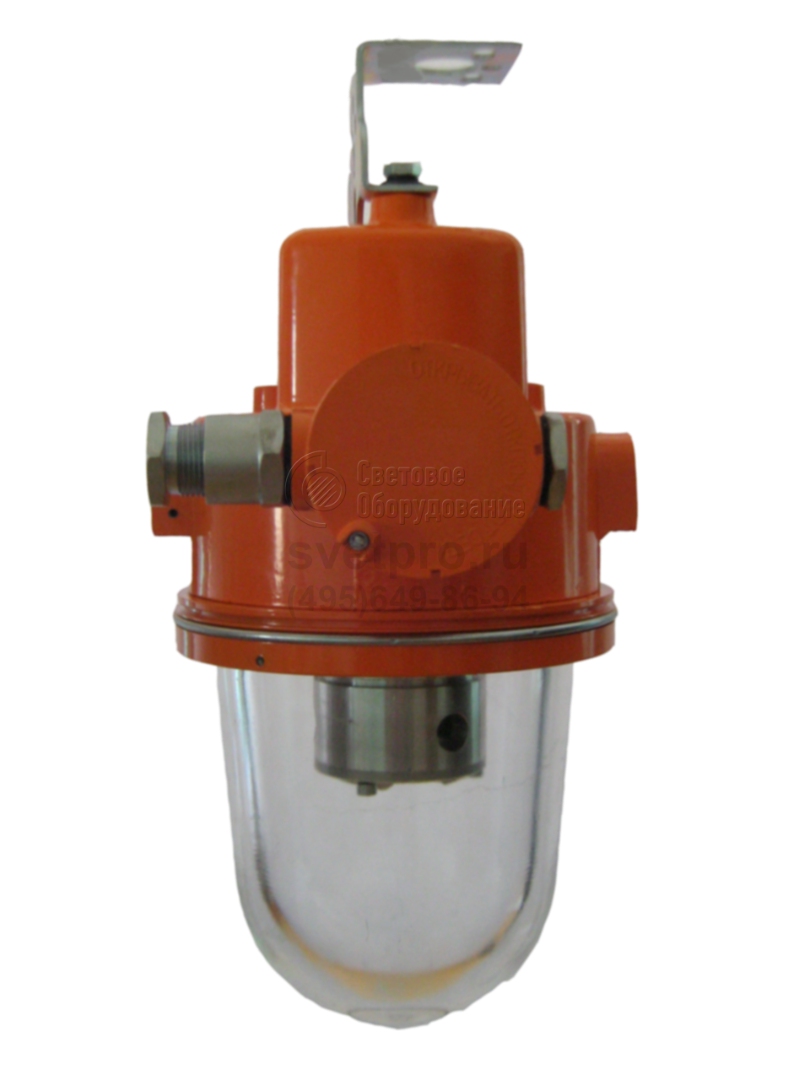

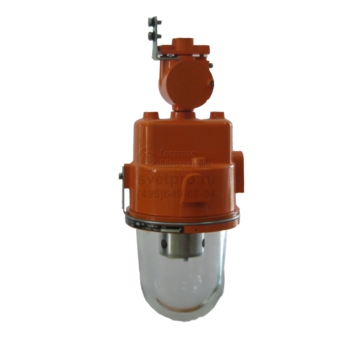

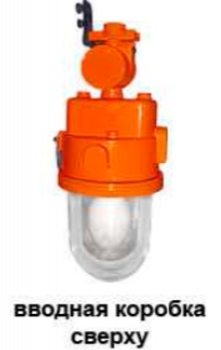

Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Элементы ПРА установлены внутри корпуса. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Источники света

Обозначение Мощность, Вт Световой поток, Лм
РСП69 (ртутные (ДРЛ)) 80; 125 3600; 6000
ЖСП69 (натриевые (ДНаТ)) 70; 100 6000; 9500
ГСП69 (металлогалогенные (ДРИ)) 35; 70; 100 3500; 6000; 9000

Исполнение по взрывозащите

1ExdIICT6 — РСП69-80, ЖСП69-70, ГСП69-70, ЖСП69-100, ГСП69-100
1ExdIICT5 — РСП69-125

Технические данные

Температура окружающей среды от -60°С до +50°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-14(16-для вводной коробки сверху)
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод (вводная коробка сбоку) - 1 шт.
  • пробка-заглушка (вводная коробка сбоку) - 1 шт.

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель
  • кабельный ввод (для транзитного подключения)

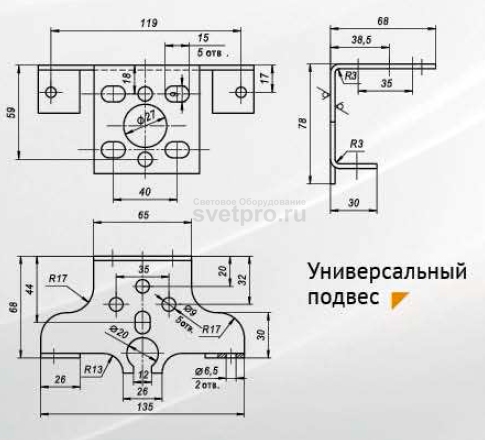

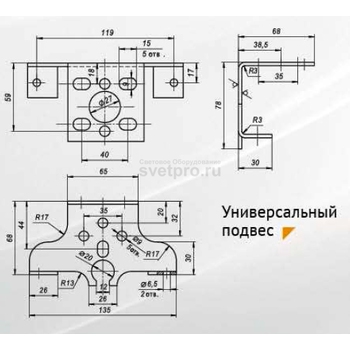

  • универсальный подвес

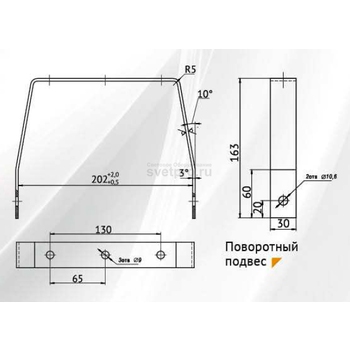

  • поворотная скоба

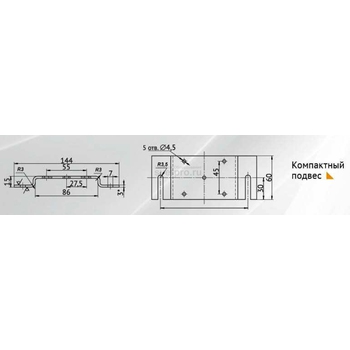

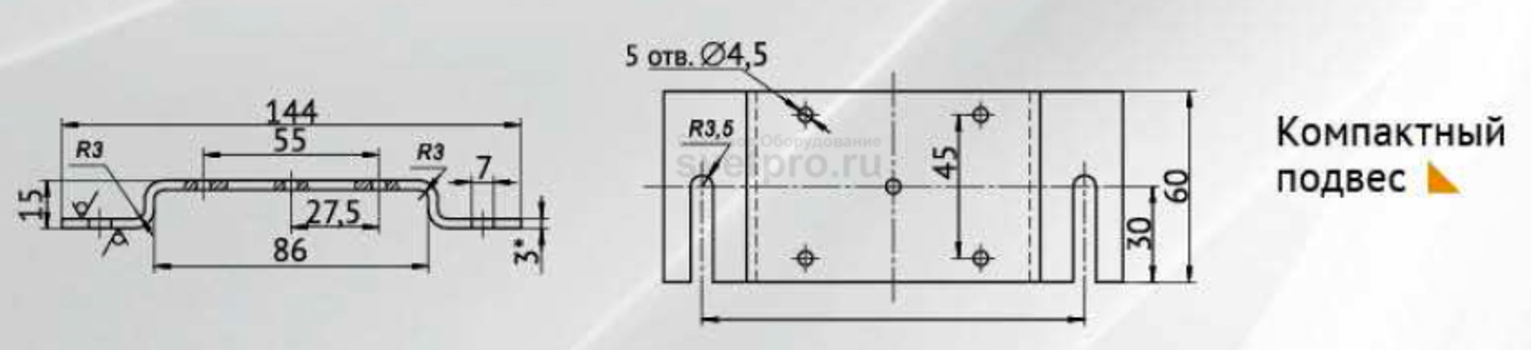

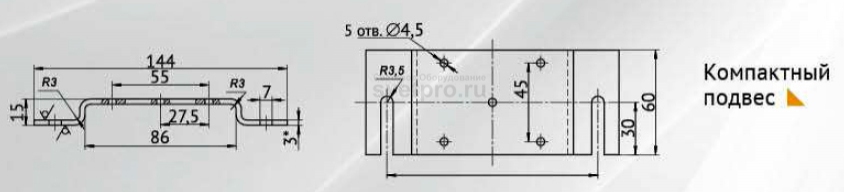

  • компактный подвес
  • комбинированный подвес

Пример записи заказа:

а) при комплектации ЭмПРА
1. Светильник ЖСП69-100-007
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель
б) при комплектации ЭПРА
1. Светильник ЖСП69-100-007 ЭПРА
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель
в) при комплектации УПРУ5П
1. Светильник ЖСП69-100-007 УПРУ5П
2. Универсальный подвес
3. Защитная сетка
4. Кабельный ввод

Особенности светильников с ЭПРА:

  • экономия электроэнергии не менее 25% по сравнению с электромагнитным ПРА;
  • высокий коэффициент мощности (соsф ≥ 0.98);
  • отсутствие пусковых токов и снижение рабочего тока;
  • надежная работа ламп в диапазоне питающего напряжения 170÷250В с защитой от повышенного (отключение при 312В) или пониженного (отключение при 120В) напряжения сети, межфазного и короткого замыкания;
  • полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы;
  • срок службы ЭПРА не менее 50000 часов.

Особенности светильников с УПРУ5П:

  • высокая надежность в эксплуатации и стабильные режимы работы систем освещения;
  • энергоэффективность, низкое энергопотребление, высокий КПД, сокращение расхода электроэнергии от 25 до 40%, уменьшение световых, тепловых и электромагнитных потерь;
  • уменьшение частоты обслуживания светильников (закупка и замена ламп и т.д.), многократное продление сроков службы ламп, балластов и компонентов светильника;
  • улучшение стабильности освещения объекта и замедление спада светового потока, обеспечение качественных режимов питания источников света;
  • дифференцированное регулирование энергопотребления и параметров освещенности;
  • оптимизация режимов потребляемой светильниками активной мощности, обеспечение требований нормативов при освещении территории, объектов, дорог и улиц.

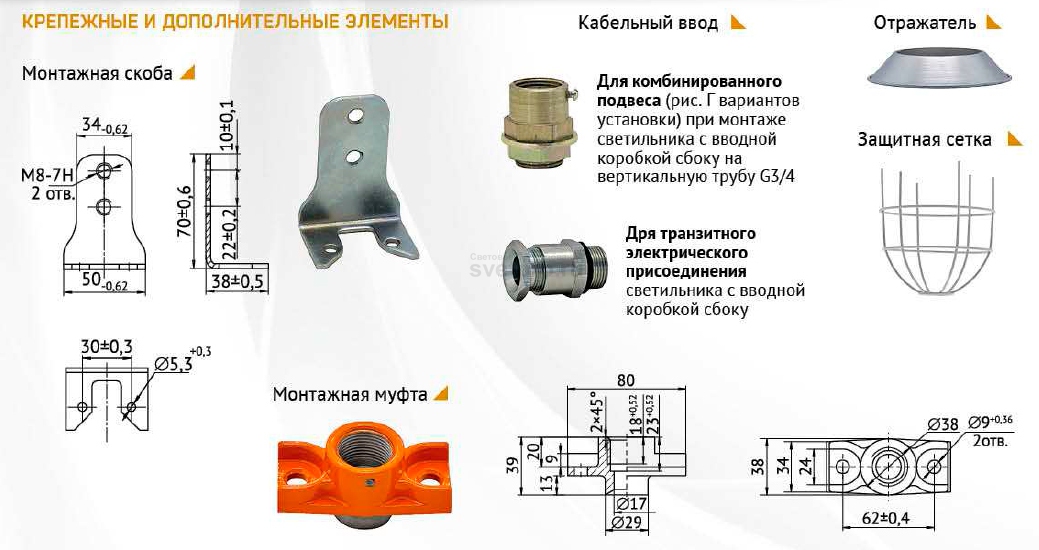

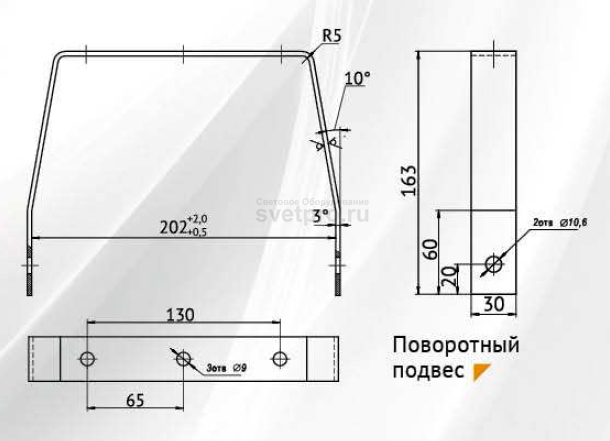

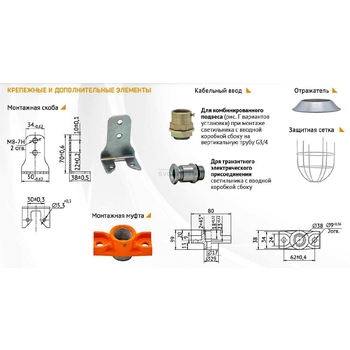

Крепежные и дополнительные элементы

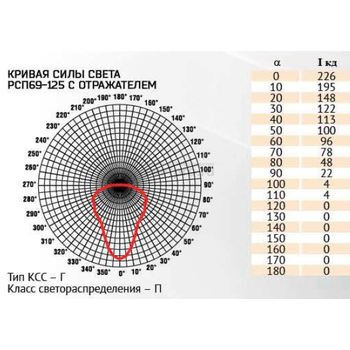

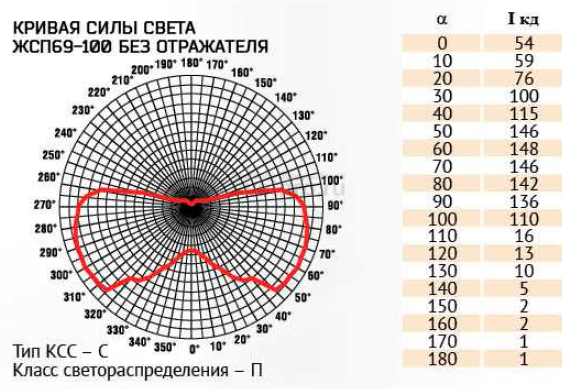

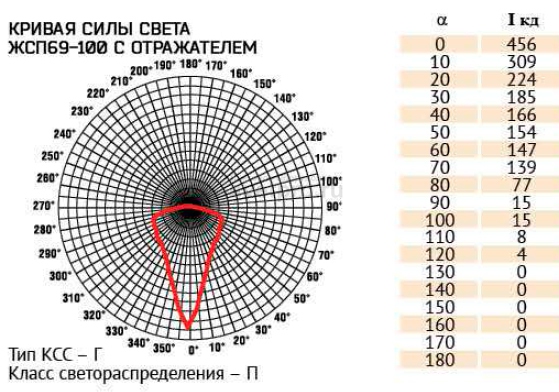

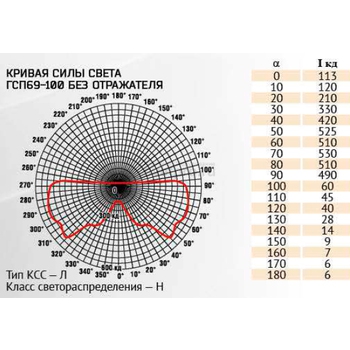

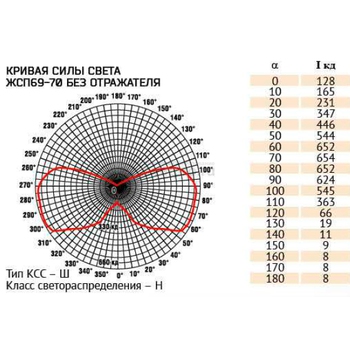

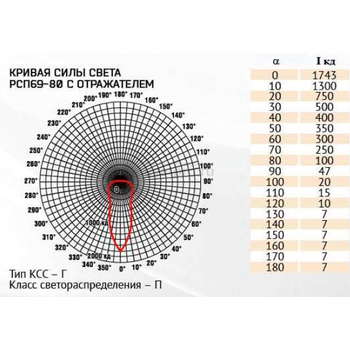

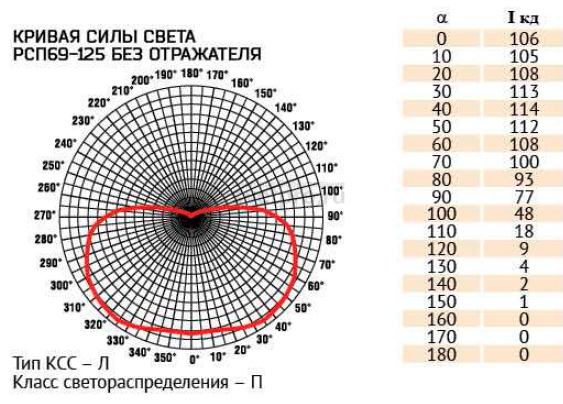

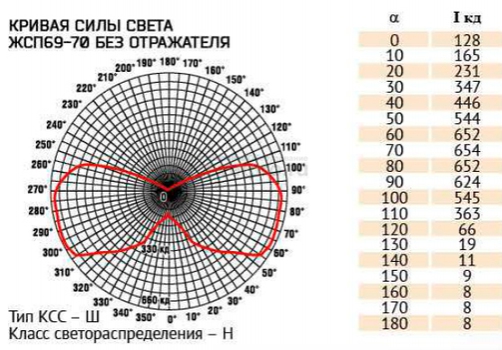

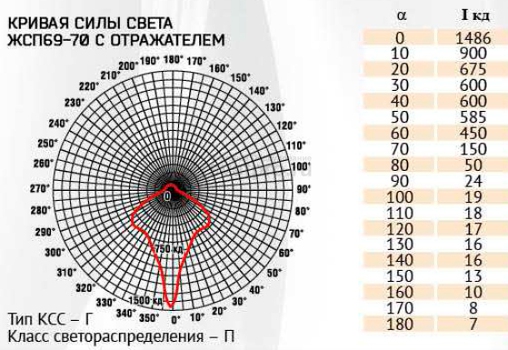

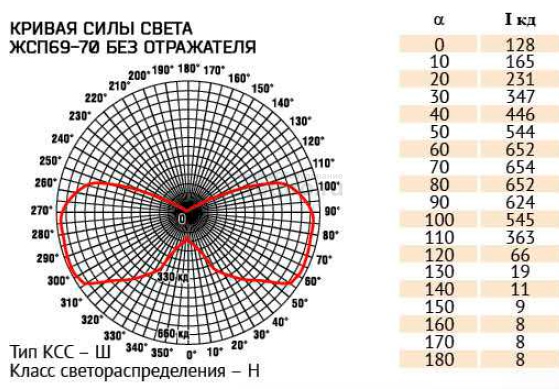

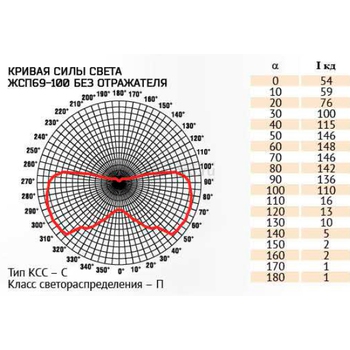

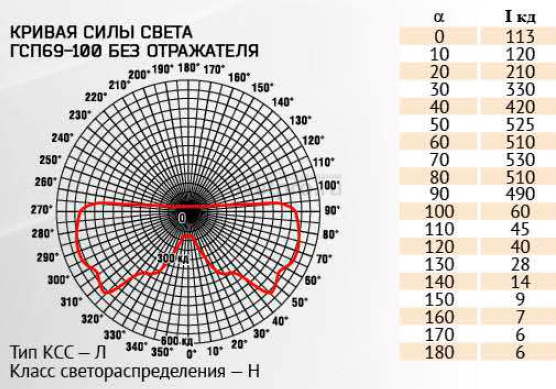

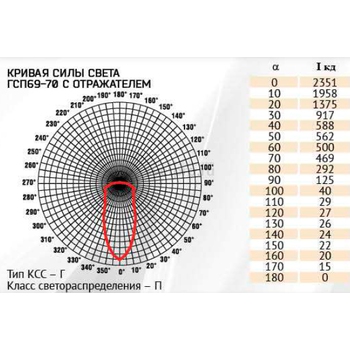

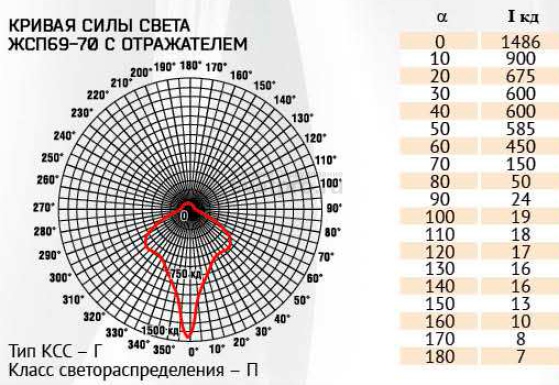

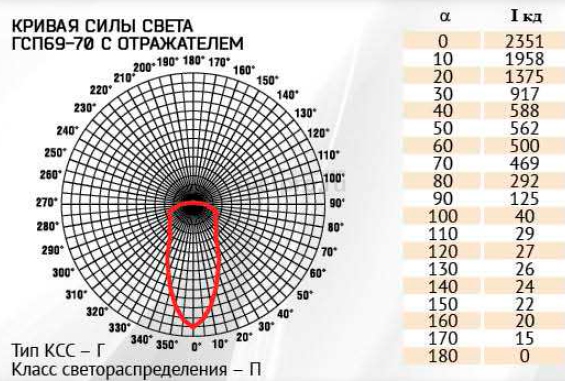

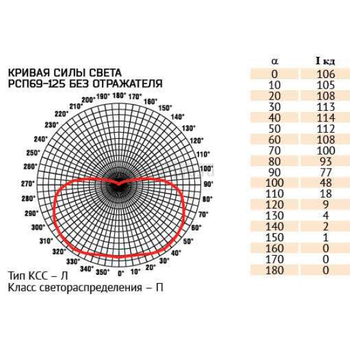

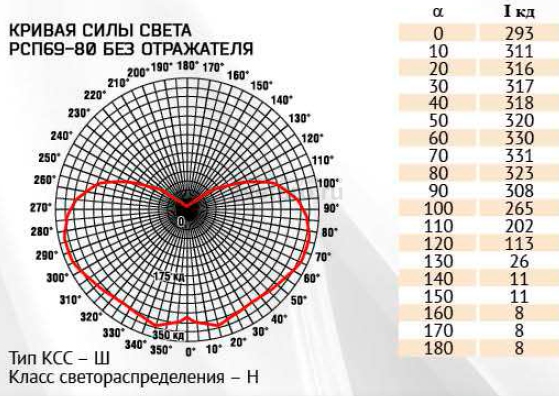

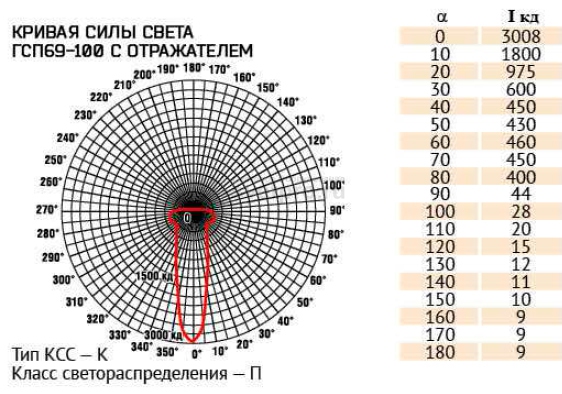

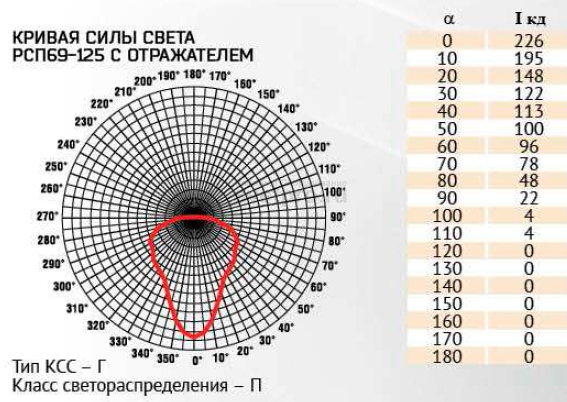

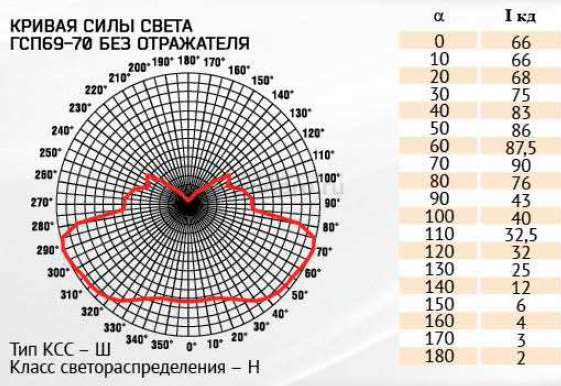

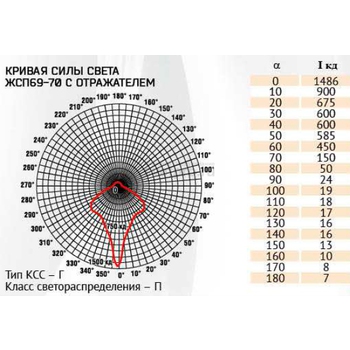

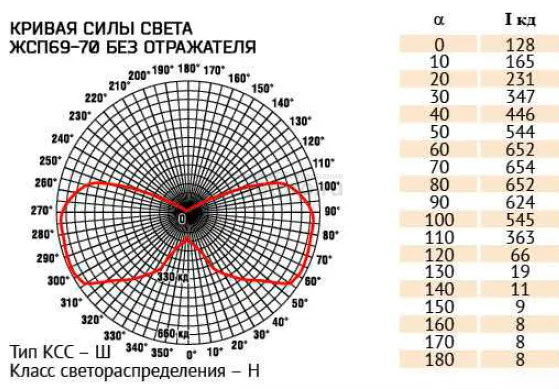

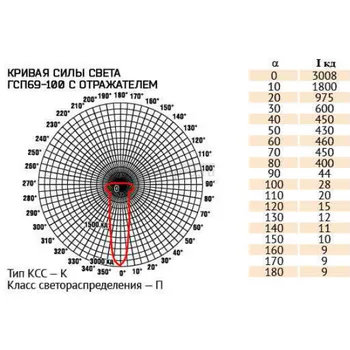

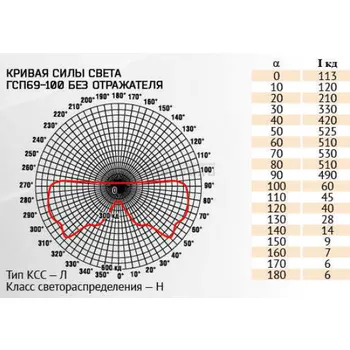

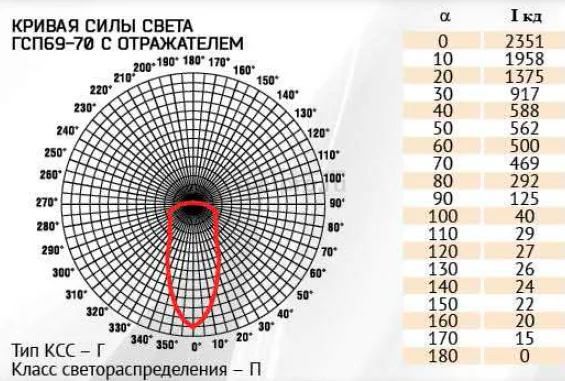

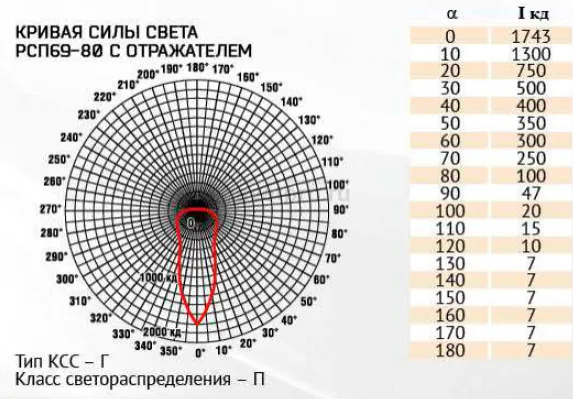

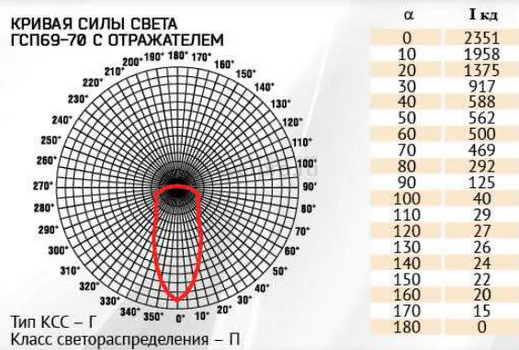

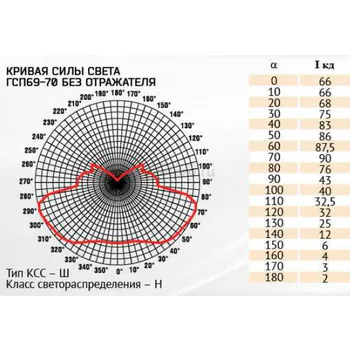

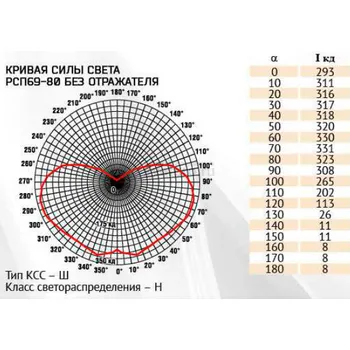

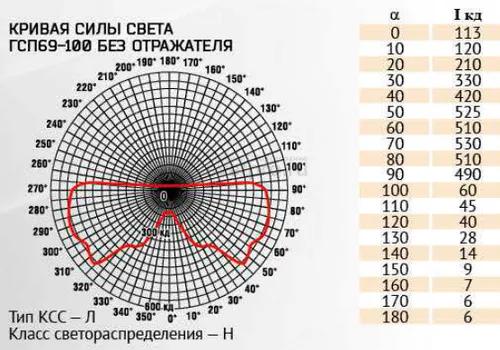

КСС

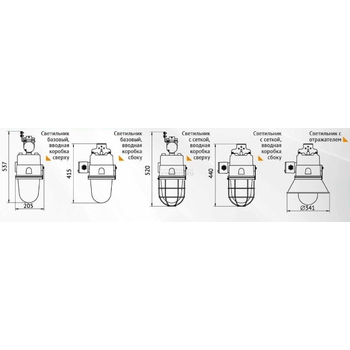

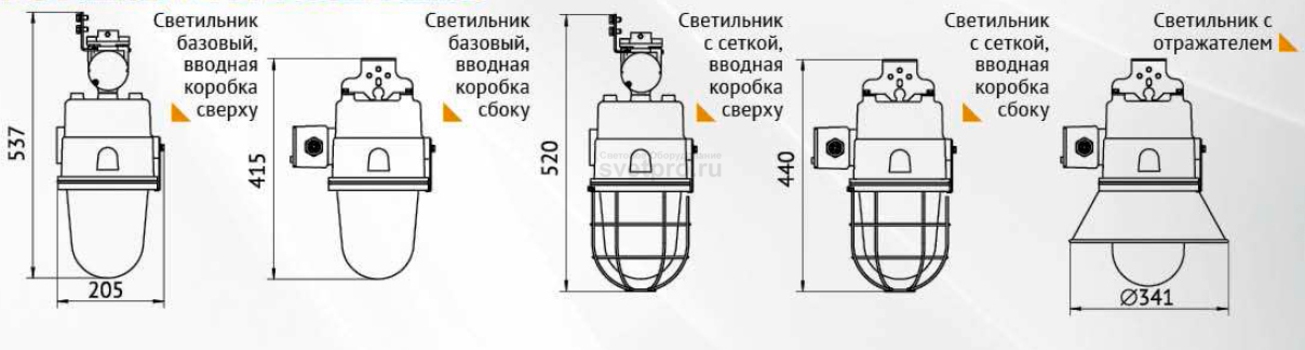

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаНаличие ПРАCos φ
не менее
КПД% не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность Цоколь
РСП69-125-001(003) ДРЛ 125 E27 ЭмПРА 0,8 80 232х415 8,2
РСП69-125-019(021) ДРЛ 125 E27 УПРУ5П** 1,0 80
РСП69-80-004(006) ДРЛ 80 E27 ЭмПРА 0,8 80
ЖСП69-100-007(009) ДНаТ 100 E27 ЭмПРА/ЭПРА* 0,85/0,98 80
ЖСП69-100-007(009) ДНаТ 100 E27 УПРУ5П** 1,0 80
ЖСП69-70-010(012) ДНаТ 70 E27 ЭмПРА/ЭПРА* 0,8/0,98 80
ЖСП69-70-010(012) ДНаТ 70 E27 УПРУ5П** 1,0 80
ГСП69-100-013(015) ДРИ 100 E27 ЭмПРА/ЭПРА* 0,85/0,98 80
ГСП69-70-016(018) ДРИ 70 E27 ЭмПРА/ЭПРА* 0,8/0,98 80
ГСП69-35-043(045) ДРИ 35 E27 ЭмПРА/ЭПРА* 0,8/0,98 80
РСП69-125-022(024) ДРЛ 125 E27 ЭмПРА 0,8 80 232х504 8,7
РСП69-125-040(042) ДРЛ 125 E27 УПРУ5П** 1,0 80
РСП69-80-025(027) ДРЛ 80 E27 ЭмПРА 0,8 80
ЖСП69-100-028(030) ДНаТ 100 E27 ЭмПРА/ЭПРА* 0,85/0,98 80
ЖСП69-100-028(030) ДНаТ 100 E27 УПРУ5П** 1,0 80
ЖСП69-70-031(033) ДНаТ 70 E27 ЭмПРА/ЭПРА* 0,8/0,98 80
ЖСП69-70-031(033) ДНаТ 70 E27 УПРУ5П** 1,0 80
ГСП69-100-034(036) ДРИ 100 E27 ЭмПРА/ЭПРА* 0,85/0,98 80
ГСП69-70-037(039) ДРИ 70 E27 ЭмПРА/ЭПРА* 0,8/0,98 80
ГСП69-35-046(048) ДРИ 35 E27 ЭмПРА/ЭПРА* 0,8/0,98 80

* - электронное ПРА
** - Универсальное Пуско-Регулирующее Устройство 5 Поколения
(...) - тропическое исполнение
