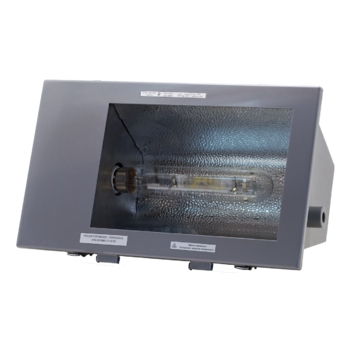

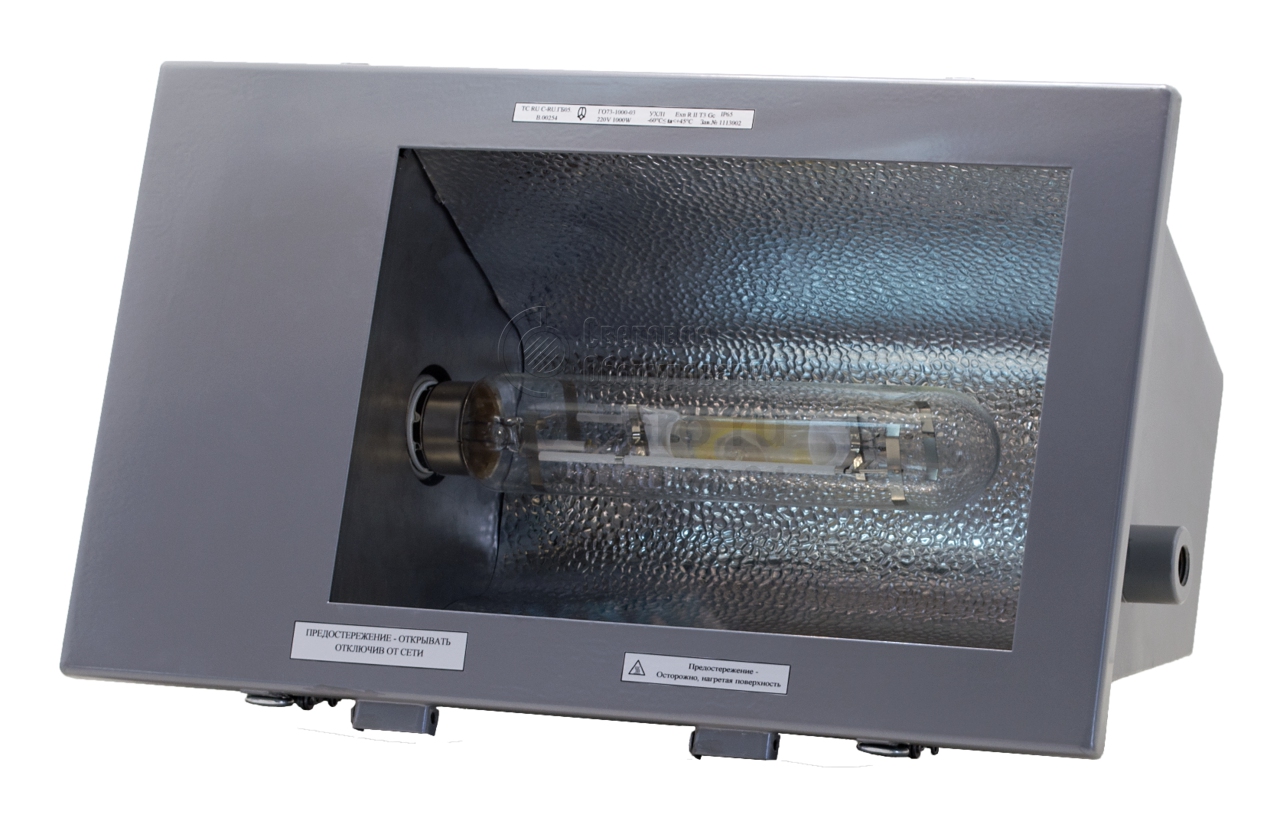

ЖО73 / ГО73 Прожектор для ламп ДРЛ, ДНаТ, ДРИ

Главная > Бренды > Ашасветотехника > ЖО73 / ГО73 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищенные
Источник света: Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ)
Цоколь: E40
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: ЖО73 / ГО73
Мощность: 400-1000 Вт
Гарантийный срок: 18 мес.
Световой поток: 35000-130000 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель ЖО73 / ГО73 соответствует требованиям безопасности при освещении цехов и участков нефтехимических, нефтяных, газовых, химических предприятий, лакокрасочных и деревообрабатывающих производств.

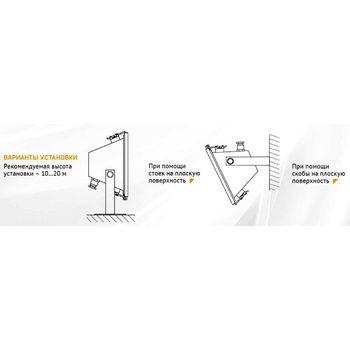

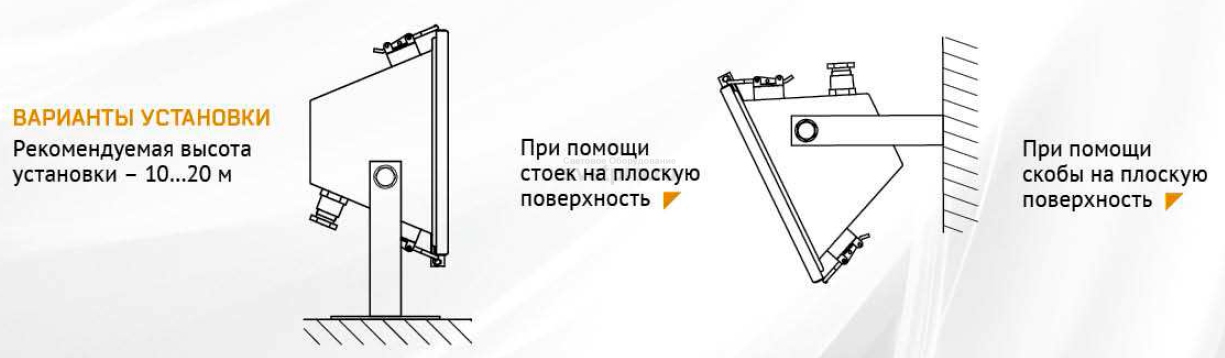

Изделие фиксируется скобой к плоским основным строительным элементам помещений или дополнительно оборудованным стойкам. Оптимальная высота: 10–20 м.

Модельный ряд образуют изделия, оснащенные патроном Е40, предназначенные для установки ламп ДНаТ или ДРИ, потребляющих мощность 400 и 1000 Вт (КПД ≥60%). ПРА – электромагнитного типа, cos φ≥0,80. Взрывобезопасность соблюдается благодаря герметичности прожектора – IP65. Оптический отсек образован корпусом, защитным закаленным стеклом и крышкой, прижимаемой четырьмя замками. Выносной отсек с ПРА, к клеммам которого подключается питающий кабель, также герметичен и соответствует виду взрывозащиты – nR.

Осветительный прибор ЖО73 / ГО73 устойчив к коррозионным воздействиям благодаря нанесению порошкового окрашивания на стальные поверхности. Отражающий оптический элемент изготовлен из анодированного алюминия. Корректировка направления распространения света доступна в угле ±45о. Изделие сохраняет свою работоспособность, допуская температурные изменения от -60 до +45оС.

КОНСТРУКЦИЯ

Конструкция прожектора соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-15. Корпусные детали прожектора выполнены из нержавеющей стали. Соединение частей корпуса и крышки при помощи 4-х замков шарнирного типа. Светопропускающий элемент выполнен из закаленного стекла. Внутренний отражатель из анодированного алюминия, вид взрывозащиты корпуса «nR». Отдельно вынесенный пускорегулирующий аппарат ПРА помещен во взрывозащищенный корпус с видом взрывозащиты «nR». Угол поворота прожектора регулируется от -45° до +45°.

Источники света

Обозначение Мощность, Вт Световой поток, Лм
ЖО73 (натриевые (ДНаТ)) 400; 1000 48000; 130000
ГО73 (металлогалогенные (ДРИ)) 400; 1000 35000; 85000

Исполнение по взрывозащите

ExnRIIT3 Gc — ЖО73–400, ГО73–400
ExnRIIT2 Gc — ЖО73–1000, ГО73–1000

Технические данные

Температура окружающей среды от -60°С до +45°С
Электрическая схема прямое подключение к клеммам колодки блока ПРА
Диаметр подводимого кабеля, мм 9-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • прожектор - 1 шт.
  • блок ПРА с кабельным вводом - 1 шт.

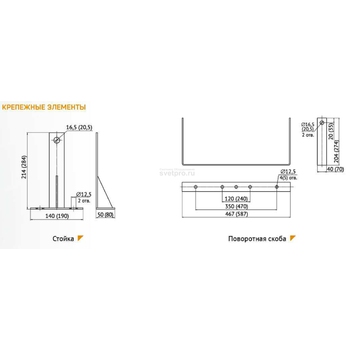

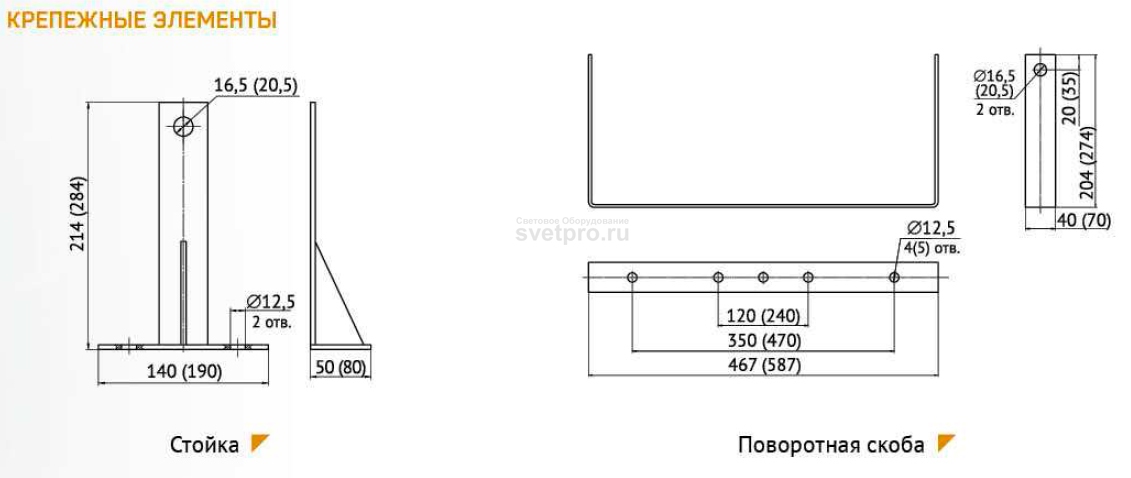

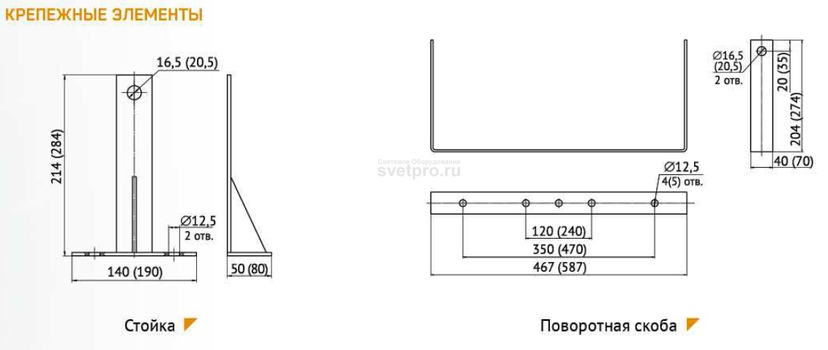

Принадлежности по дополнительному заказу:

  • стойки крепления - 2 шт.
  • поворотная скоба - 1 шт.
  • лампа

Пример записи заказа:

  1. Прожектор ГО73-400-01
  2. Стойки крепления
  3. Лампа газоразрядная высокого давления металлогалогенная PHILIPS Master HPI Plus 400W

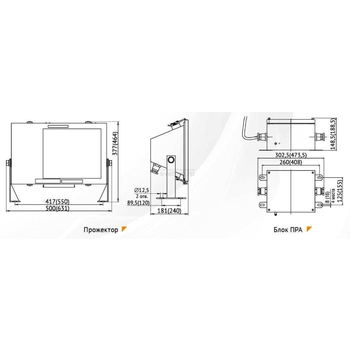

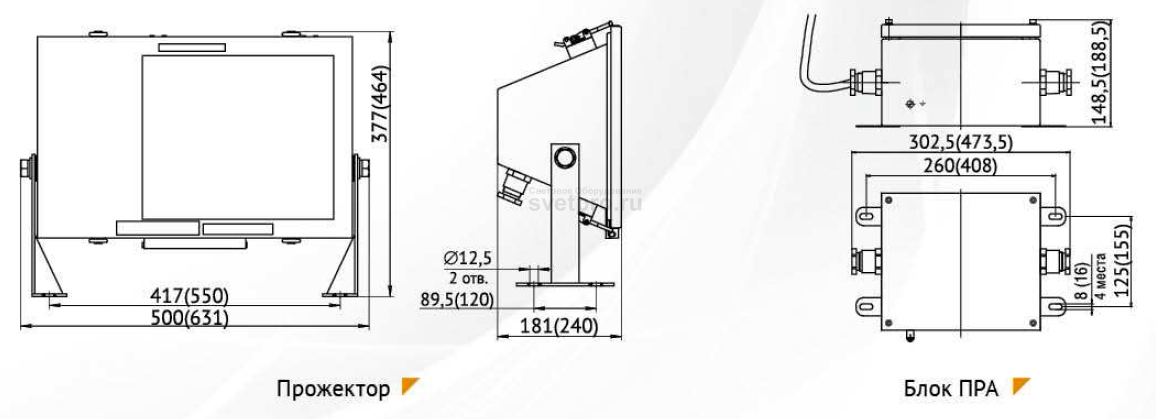

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаНаличие ПРАCos φ
не менее
КПД% не менееГабариты не более, ммМасса не более, кг
Тип Мощность Цоколь
ГО73-400-01 ДРИ 400 E40 ЭмПРА 0,8 60 500x377 18,5
ГО73-1000-03 ДРИ 1000 E40 ЭмПРА 0,8 60 631x465 34,5
ЖО73-400-05 ДНаТ 400 E40 ЭмПРА 0,8 60 500x377 18,5
ЖО73-1000-07 ДНаТ 1000 E40 ЭмПРА 0,8 60 631x465 34,5
