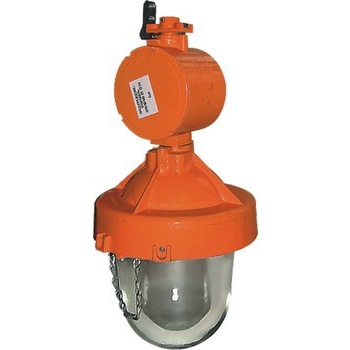

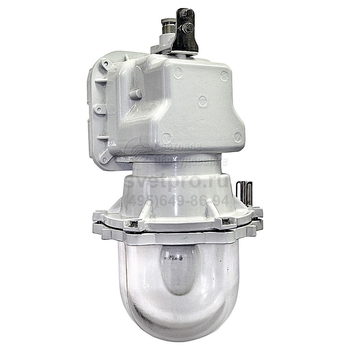

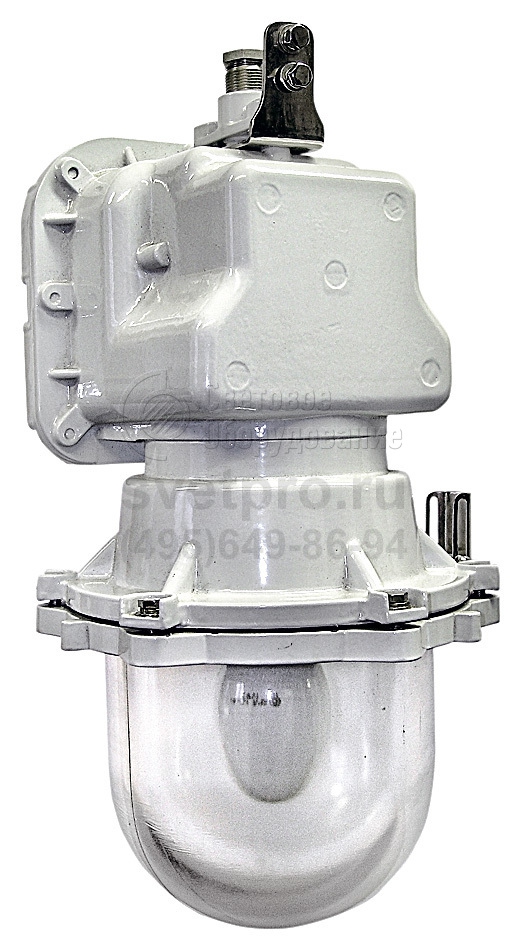

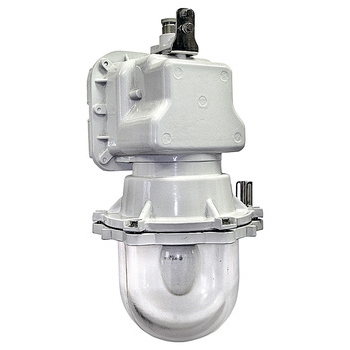

РСП25 / ЖСП25 / ГСП25 Подвесной светильник для ламп ДРЛ, ДНаТ, ДРИ

Главная > Бренды > Ашасветотехника > РСП25 / ЖСП25 / ГСП25 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищенные
Источник света: Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ)
Цоколь: E27, E40
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP54
Климатическое исполнение: УХЛ1, Т1
Артикул производителя: РСП25 / ЖСП25 / ГСП25
Мощность: 125-250 Вт
Гарантийный срок: 18 мес.
Световой поток: 6000-27000 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель РСП25 / ЖСП25 / ГСП25 целесообразна на предприятиях по добыче и переработке топлива, в химической и лесной промышленности, деревообработке и производстве лаков и красок.

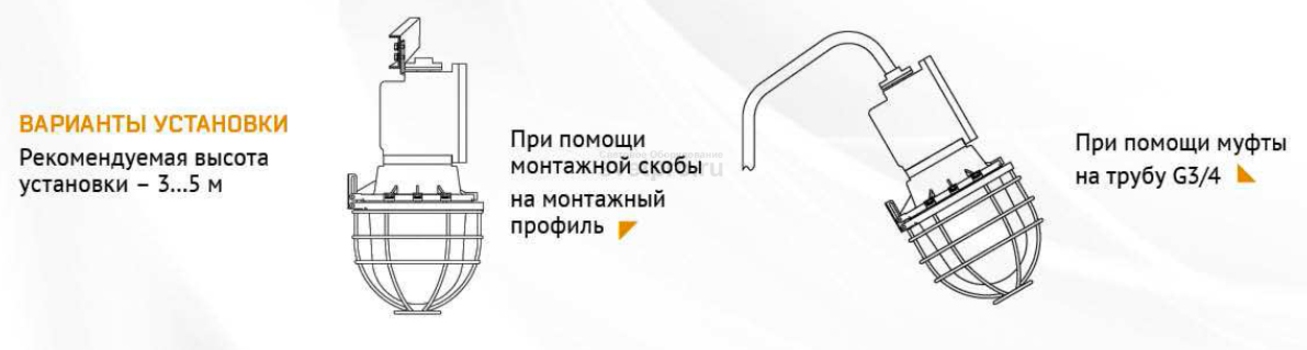

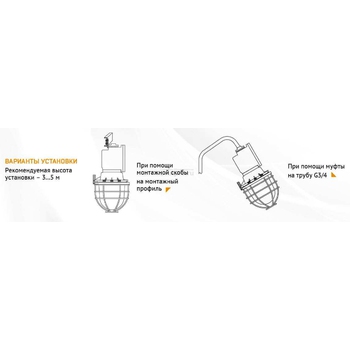

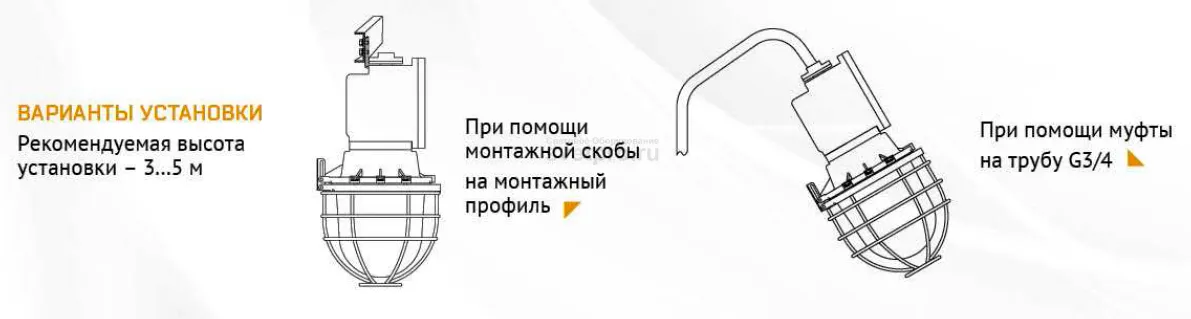

Оптимальная высота подвеса при монтаже: 3–5 м. Удобство установки на профиль или трубу обеспечит скоба и муфта. Клеммная колодка – внутри корпуса, диаметр кабеля: 7–16 мм.

Выбор приоритетов: цветовой температуры света, световой отдачи, цветопередачи, потребляемой мощности предусмотрен наличием модификаций (патрон Е27 или Е40) с ртутной, натриевой или металлогалогенной лампой (125, 150, 250 Вт). ПРА в модельном ряду: электромагнитный, электронный или УПРУ5П. Мера направлена на совершенствование эксплуатационных качеств и увязку их с ценовым фактором. Температурный диапазон в освещаемых помещениях: от -60оС до +50оС. Защита по току – 1 класса, взрывозащита: исполнение 1ExdIIBT4 и 2ExdIICT4.

Герметичность светильников РСП25 / ЖСП25 / ГСП25 – IP54. Части корпуса, отлитые из алюминиевого сплава, объединены шестью стягивающими болтами. Уплотняющая прокладка – резиновая. Боросиликатный колпак выполняет функцию защиты от механических действий. Его может дополнять стальная сетка. Применение изделий с внешним отражателем обеспечит КСС типа К, а не типа Ш.

КОНСТРУКЦИЯ

Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава. Части корпуса соединены при помощи 6 болтов М8 х 35. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла. Элементы ПРА установлены внутри корпуса. Защитная сетка покрашена порошковой краской. Светильники выпускаются с индивидуальным подключением к электросети и имеют ввод, рассчитанный на зарядку кабелем или проводами.

Источники света

Обозначение Мощность, Вт Световой поток, Лм
РСП25 (ртутные (ДРЛ)) 125; 250 6000; 13500
ЖСП25 (натриевые (ДНаТ)) 150; 250 15000; 27000
ГСП25 (металлогалогенные (ДРИ)) 150 14000

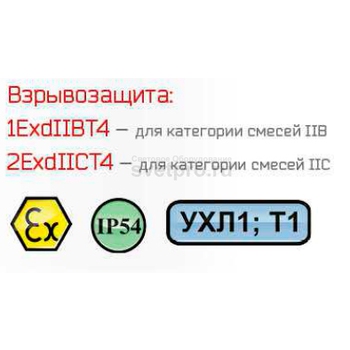

Исполнение по взрывозащите

1ExdIIBT4 — для категории взрывоопасных смесей IIB
2ExdIICT4 — для категории взрывоопасных смесей IIС

Технические данные

Температура окружающей среды от -60°С до +50°С
Электрическая схема прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник -1 шт.
  • резиновая прокладка -1 шт.
  • ключ -1 шт.

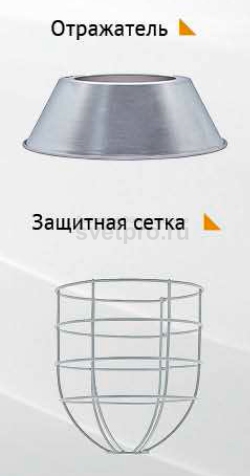

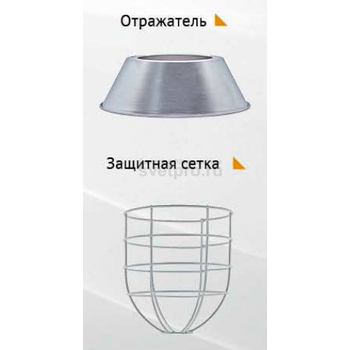

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель

Пример записи заказа:

а) при комплектации ЭмПРА 1. Светильник РСП25-250-01 б) при комплектации ЭПРА
1. Светильник ЖСП25-150-37 ЭПРА
в) при комплектации УПРУ5П 1.Светильник РСП25-250-13, УПРУ5П

Особенности светильников с ЭПРА:

  • экономия электроэнергии не менее 25% по сравнению с электромагнитным ПРА;
  • высокий коэффициент мощности (соsф ≥ 0.98);
  • отсутствие пусковых токов и снижение рабочего тока;
  • надежная работа ламп в диапазоне питающего напряжения 170÷250В с защитой от повышенного (отключение при 312В) или пониженного (отключение при 120В) напряжения сети, межфазного и короткого замыкания;
  • полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы;
  • срок службы ЭПРА не менее 50000 часов.

Особенности светильников с УПРУ5П:

  • высокая надежность в эксплуатации и стабильные режимы работы систем освещения;
  • энергоэффективность, низкое энергопотребление, высокий КПД, сокращение расхода электроэнергии от 25 до 40%, уменьшение световых, тепловых и электромагнитных потерь;
  • уменьшение частоты обслуживания светильников (закупка и замена ламп и т.д.), многократное продление сроков службы ламп, балластов и компонентов светильника;
  • улучшение стабильности освещения объекта и замедление спада светового потока, обеспечение качественных режимов питания источников света;
  • дифференцированное регулирование энергопотребления и параметров освещенности;
  • оптимизация режимов потребляемой светильниками активной мощности, обеспечение требований нормативов при освещении территории, объектов, дорог и улиц.

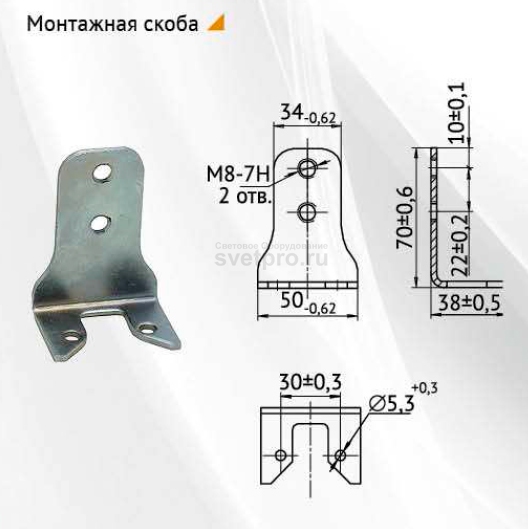

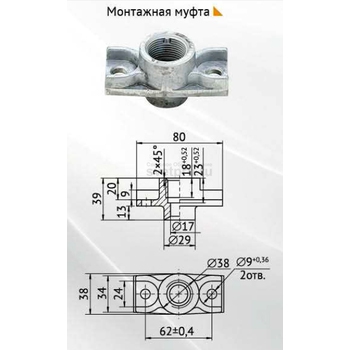

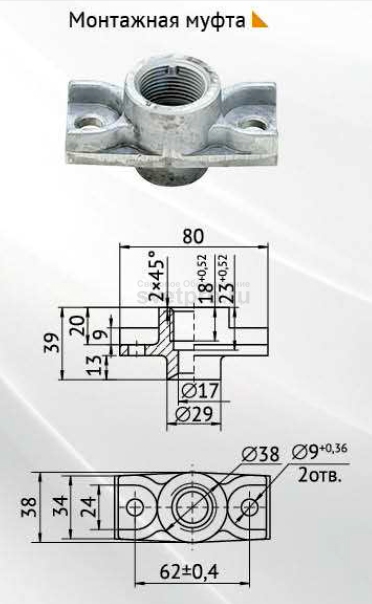

Крепежные и дополнительные элементы

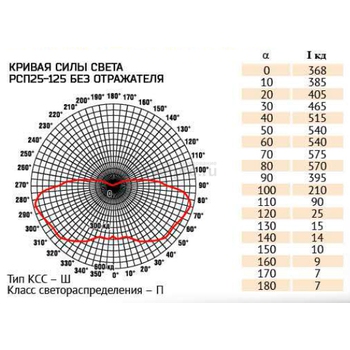

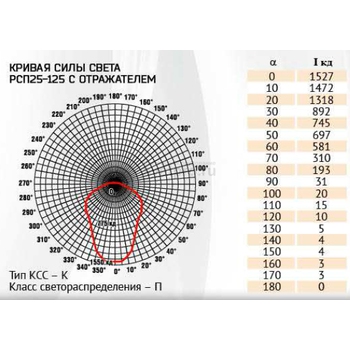

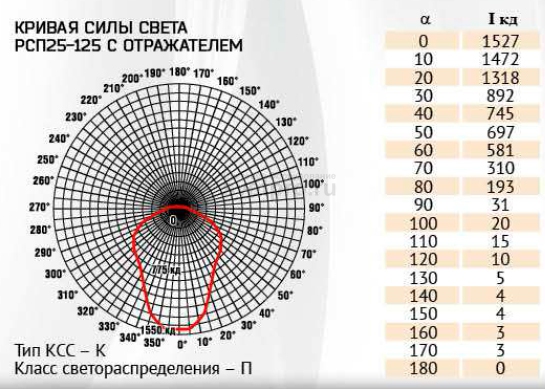

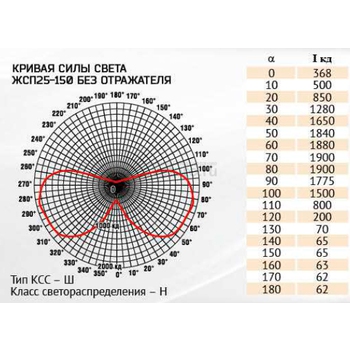

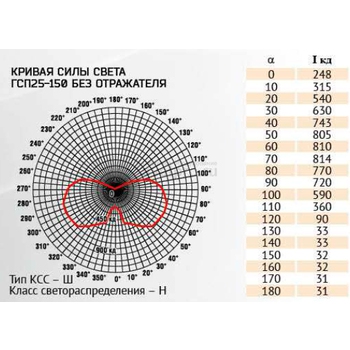

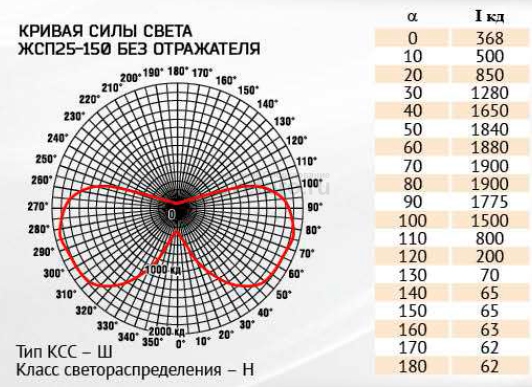

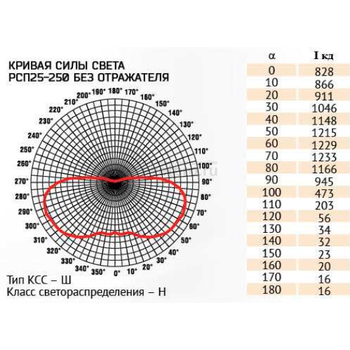

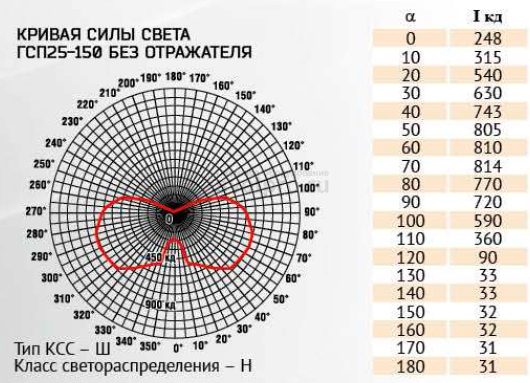

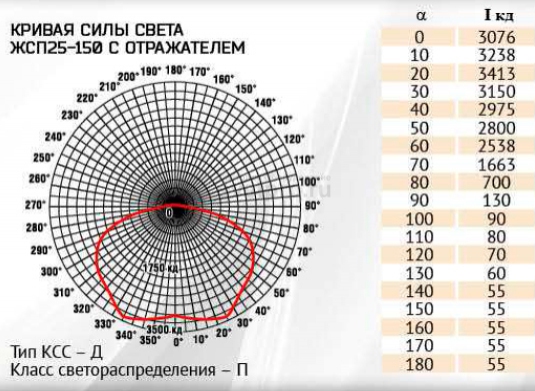

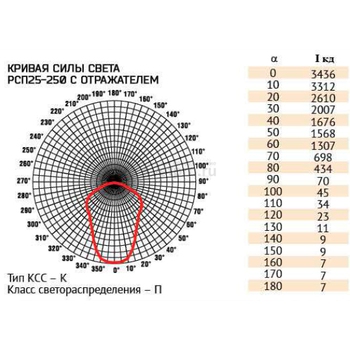

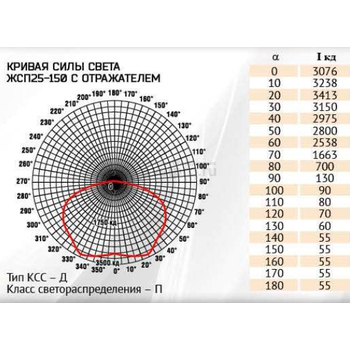

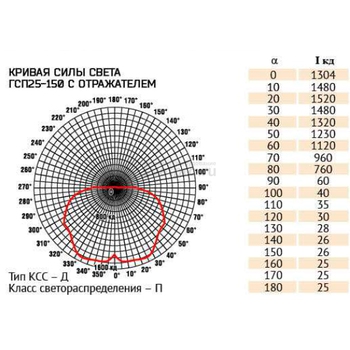

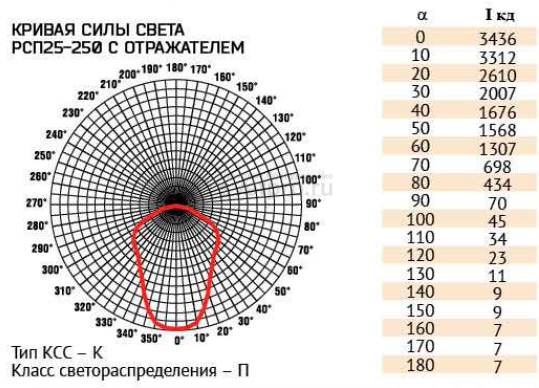

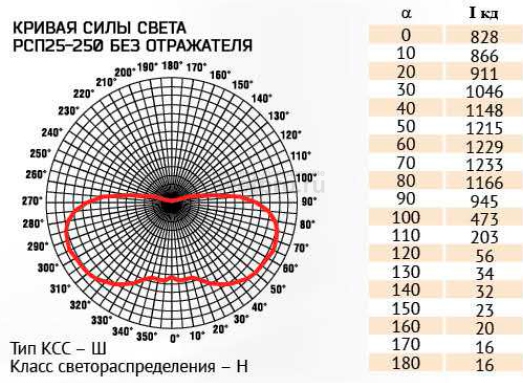

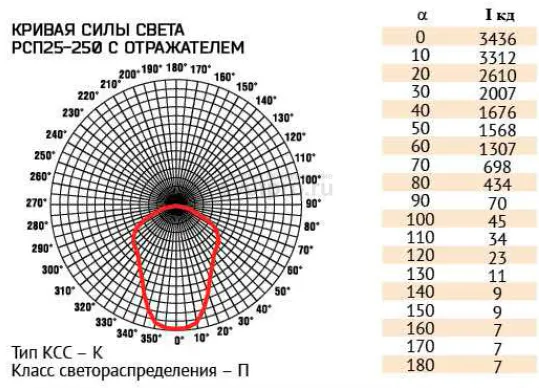

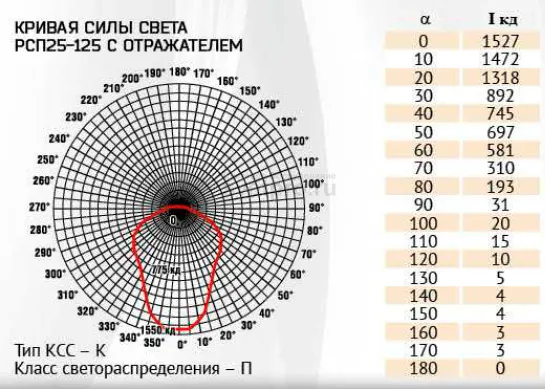

КСС

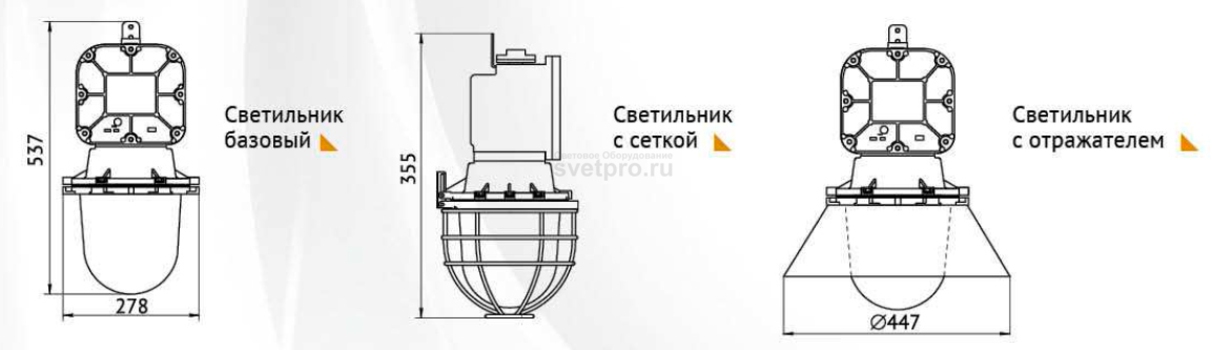

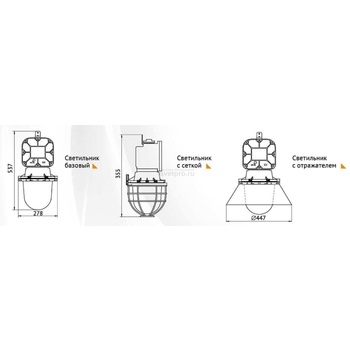

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаНаличие ПРАCos φ
не менее
КПД% не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность Цоколь сетка

отражатель

РСП25-250-00(08)

ДРЛ

250

Е40

ЭмПРА

0,85

75

280x630

17,4

есть

нет

РСП25-250-01(09)

ДРЛ

250

Е40

ЭмПРА

0,85

80

280x605

16,5

нет

нет

РСП25-250-02(10)

ДРЛ

250

Е40

ЭмПРА

0,85

55

470x630

17,5

есть

есть

РСП25-250-03(11)

ДРЛ

250

Е40

ЭмПРА

0,85

60

470x605

16,6

нет

есть

РСП25-250-12(20)

ДРЛ

250

Е40

УПРУ5П"

1,0

75

280x630

17,7

есть

нет

РСП25-250-13(21)

ДРЛ

250

Е40

УПРУ5П**

1,0

80

280x605

16,8

нет

нет

РСП25-250-14(22)

ДРЛ

250

Е40

УПРУ5П"

1,0

55

470x630

17,8

есть

есть

РСП25-250-15(23)

ДРЛ

250

Е40

УПРУ5П**

1,0

60

470x605

16,9

нет

есть

РСП25-125-00(08)

ДРЛ

125

Е27

ЭмПРА

0,85

75

280x630

14,4

есть

нет

РСП25-125-01(09)

ДРЛ

125

Е27

ЭмПРА

0,85

80

280x605

13,5

нет

нет

РСП25-125-02(10)

ДРЛ

125

Е27

ЭмПРА

0,85

55

470x630

14,5

есть

есть

РСП25-125-03(11)

ДРЛ

125

Е27

ЭмПРА

0,85

60

470x605

13,6

нет

есть

РСП25-125-12(20)

ДРЛ

125

Е27

УПРУ5П**

1,0

75

280x630

14,7

есть

нет

РСП25-125-13(21)

ДРЛ

125

Е27

УПРУ5П**

1,0

80

280x605

13,8

нет

нет

РСП25-125-14(22)

ДРЛ

125

Е27

УПРУ5П**

1,0

55

470x630

14,8

есть

есть

РСП25-125-15(23)

ДРЛ

125

Е27

УПРУ5П**

1,0

60

470x605

13,9

нет

есть

ЖСП25-250-24(32)

ДНаТ

250

Е40

ЭмПРА

0,85

75

280x630

17,4

есть

нет

ЖСП25-250-25(33)

ДНаТ

250

Е40

ЭмПРА

0,85

80

280x605

16,5

нет

нет

ЖСП25-250-26(34)

ДНаТ

250

Е40

ЭмПРА

0,85

55

470x630

17,5

есть

есть

ЖСП25-250-27(35)

ДНаТ

250

Е40

ЭмПРА

0,85

60

470x605

16,6

нет

есть

ЖСП25-150-36(44)

ДНаТ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

75

280x630

17,4

есть

нет

ЖСП25-150-37(45)

ДНаТ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

80

280x605

16,5

нет

нет

ЖСП25-150-38(46)

ДНаТ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

55

470x630

17,5

есть

есть

ЖСП25-150-39(47)

ДНаТ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

60

470x605

16,6

нет

есть

ГСП25-150-48(56)

ДРИ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

75

280x630

17,4

есть

нет

ГСП25-150-49(57)

ДРИ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

80

280x605

16,5

нет

нет

ГСП25-150-50(58)

ДРИ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

55

470x630

17,5

есть

есть

ГСП25-150-51(59)

ДРИ

150

Е40

ЭмПРА/ЭПРА*

0,85/0,98

60

470x605

16,6

нет

есть

* - электронное ПРА
** - Универсальное Пуско-Регулирующее Устройство 5 Поколения
(...) - тропическое исполнение
