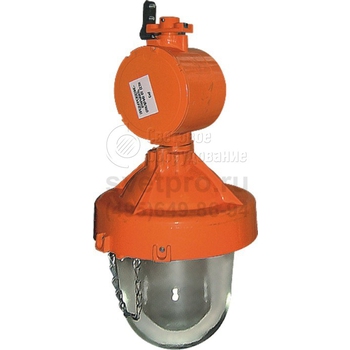

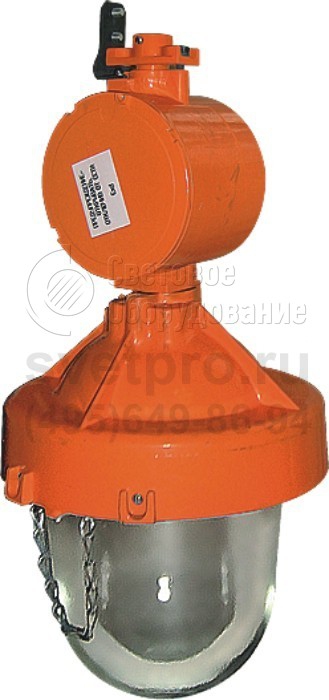

РСП72 / ЖСП72 / ГСП72 Подвесной светильник для ламп ДРЛ, ДНаТ, ДРИ

Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ)
Цоколь: E27
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1, Т1
Артикул производителя: РСП72 / ЖСП72 / ГСП72
Мощность: 70-125 Вт
Гарантийный срок: 18 мес.
Световой поток: 3600-9500 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Светильники РСП72 / ЖСП72 / ГСП72 освещают мебельные, химические, лакокрасочные, нефтеперерабатывающие производства, предприятия по обработке древесины, перекачке и хранению газового топлива.

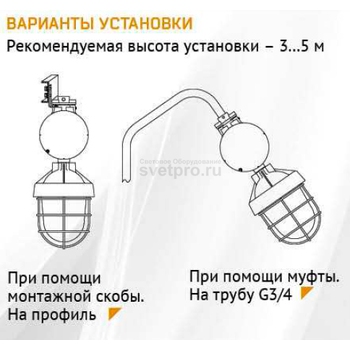

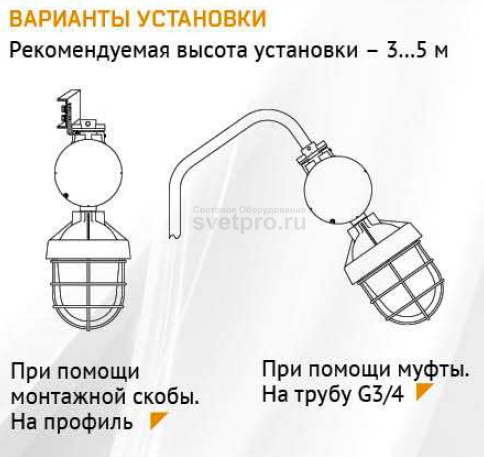

Осветительные приборы располагаются на высоте 3–5 м. Монтажная скоба позволяет зафиксировать изделие на профиль. Возможна комплектация муфтой для крепления на трубе G3/4. Доступ для обслуживания обеспечивает байонетное соединение.

Модельный ряд образуют изделия с патроном Е27 для ламп: ДРЛ (80 и 125 Вт), ДНаТ и ДРИ (70 и 100 Вт). Выбору эксплуатационных параметров способствует тип ПРА: электромагнитный (cos φ≥0,80) или электронный (cos φ≥0,98). КПД изделия – не менее 75 (80)%. Работа светильника эффективна при температуре от -60 до +50оС.

Отлитые из алюминиевого сплава части корпуса подвергнуты порошковому окрашиванию. Электрокомплектующие и места контактов расположены внутри герметичного (IP65) корпуса и монтажной коробки. Между собой детали объединены резьбовой втулкой. Боросиликатный ударопрочный колпак зафиксирован в кольце с применением герметика. Герметичность обеспечивает и резиновая прокладка. Смену типа КСС можно обеспечить применением внешнего отражателя.

КОНСТРУКЦИЯ

Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Взрывозащита обеспечивается цилиндрическим взрывонепроницаемым соединением частей оболочки. Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса осуществляется при помощи байонетного соединения, что позволяет быстро разъединять части оболочки светильника для обслуживания и замены лампы. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Вводная коробка соединена с корпусом посредством резьбовой втулки. Элементы ПРА установлены внутри корпуса вводной коробки.

Источники света

Обозначение Мощность, Вт Световой поток, Лм
РСП72 (ртутные (ДРЛ)) 80; 125 3600; 6000
ЖСП72 (натриевые (ДНаТ)) 70; 100 6000; 9500
ГСП72 (металлогалогенные (ДРИ)) 70; 100 6000; 9000

Исполнение по взрывозащите

1ExdIIBT6 Gb — РСП72-80, ЖСП72-70, ГСП72-70, ЖСП72-100, ГСП72-100
1ExdIICT5 Gb — РСП72-125

Технические данные

Температура окружающей среды от -60°С до +50°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 8-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • монтажная скоба - 1 шт.
  • резиновая прокладка - 1 шт.
  • ключ - 1 шт.

Принадлежности по дополнительному заказу:

  • внешний отражатель

Пример записи заказа:

а) при комплектации ЭмПРА
1. Светильник РСП72-125-001
2. Внешний отражатель
б) при комплектации ЭПРА
1. Светильник ГСП72-100-013 ЭПРА
2. Внешний отражатель

Особенности светильников с ЭПРА:

  • экономия электроэнергии не менее 25% по сравнению с электромагнитным ПРА;
  • высокий коэффициент мощности (соsф ≥ 0.98);
  • отсутствие пусковых токов и снижение рабочего тока;
  • надежная работа ламп в диапазоне питающего напряжения 170÷250В с защитой от повышенного (отключение при 312В) или пониженного (отключение при 120В) напряжения сети, межфазного и короткого замыкания;
  • полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы;
  • срок службы ЭПРА не менее 50000 часов.

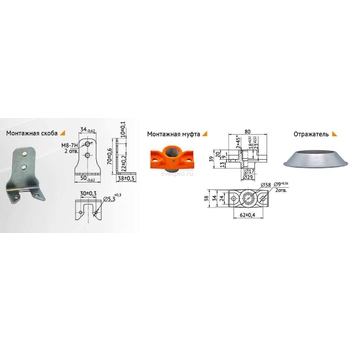

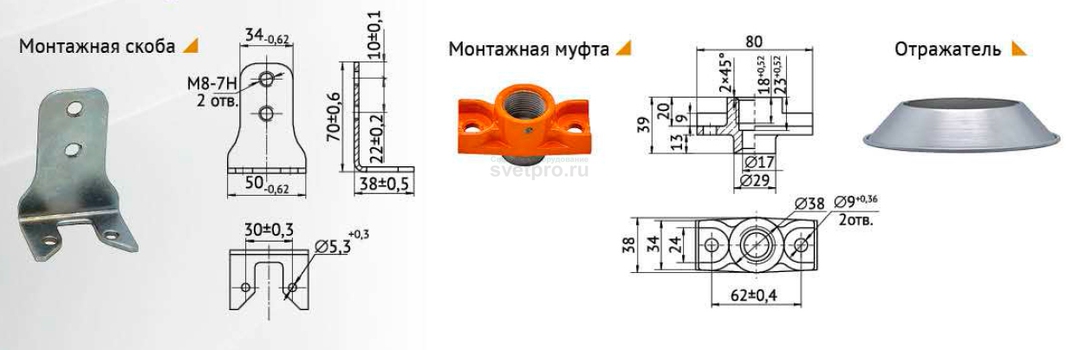

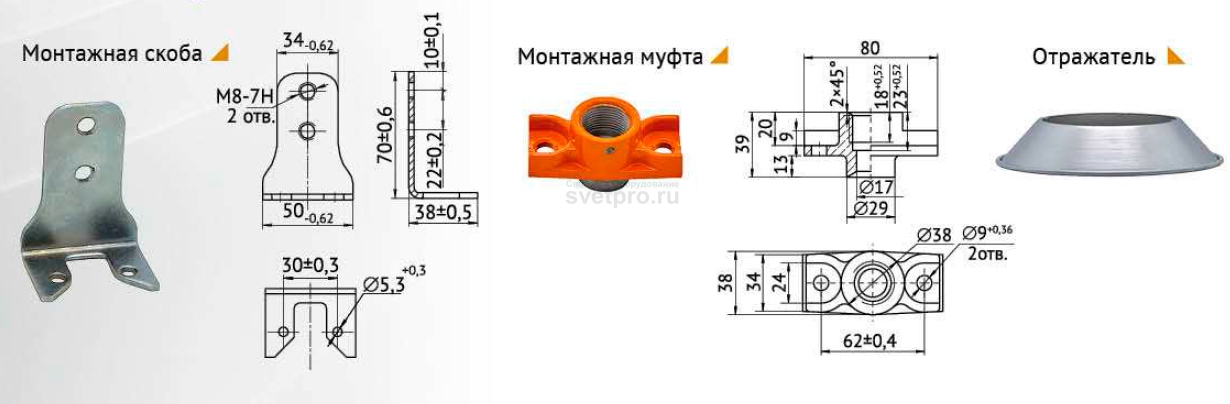

Крепежные и дополнительные элементы

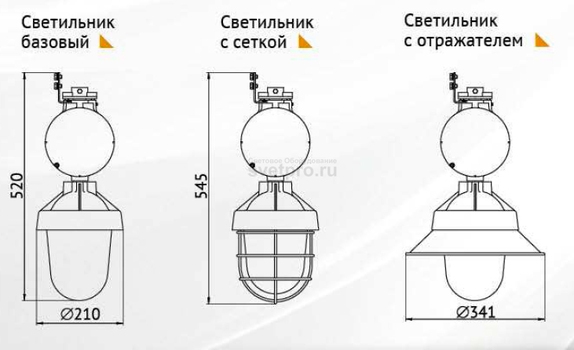

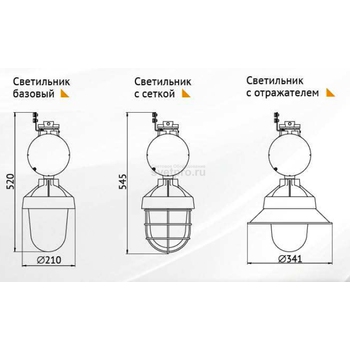

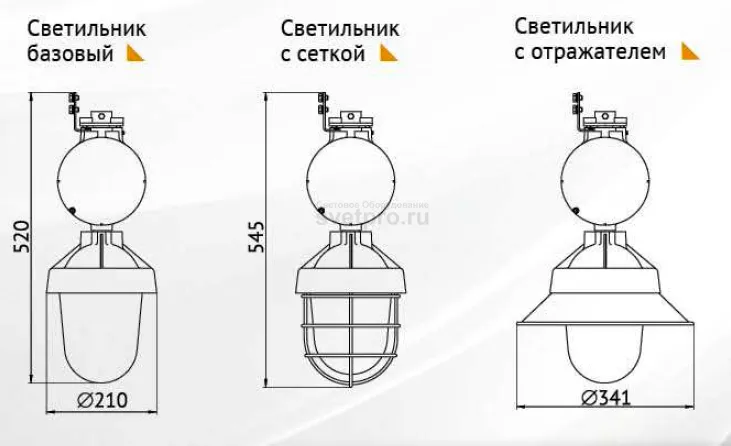

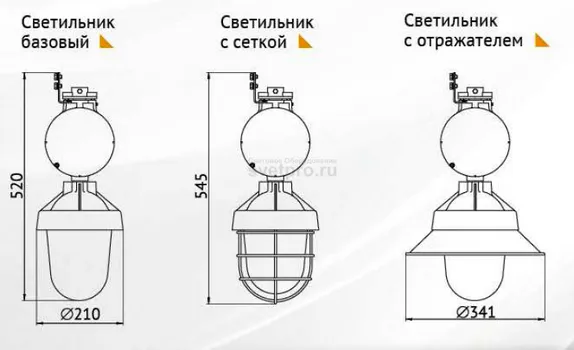

ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

ОбозначениеИсточник светаНаличие ПРАCos φ
не менее
КПД% не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность Цоколь сетка
РСП72-125-001(009) ДРЛ 125 E27 ЭмПРА 0.8 75 210x513 7.1 есть
РСП72-125-002(010) ДРЛ 125 E27 ЭмПРА 0.8 80 210x489 7.1 нет
РСП72-80-003(011) ДРЛ 80 E27 ЭмПРА 0.8 75 210x513 7.1 есть
РСП72-80-004(012) ДРЛ 80 E27 ЭмПРА 0.8 80 210x489 7.1 нет
ГСП72-100-013(021) ДРИ 100 E27 ЭмПРА/ЭПРА* 0.8/0.98 75 210x513 7.1 есть
ГСП72-100-014(022) ДРИ 100 E27 ЭмПРА/ЭПРА* 0.8/0.98 80 210x489 7.1 нет
ГСП72-70-015(023) ДРИ 70 E27 ЭмПРА/ЭПРА* 0.8/0.98 75 210x513 7.1 есть
ГСП72-70-016(024) ДРИ 70 E27 ЭмПРА/ЭПРА* 0.8/0.98 80 210x489 7.1 нет
ЖСП72-100-025(033) ДНаТ 100 E27 ЭмПРА/ЭПРА* 0.8/0.98 75 210x513 7.1 есть
ЖСП72-100-026(034) ДНаТ 100 E27 ЭмПРА/ЭПРА* 0.8/0.98 80 210x489 7.1 нет
ЖСП72-70-027(035) ДНаТ 70 E27 ЭмПРА/ЭПРА* 0.8/0.98 75 210x513 7.1 есть
ЖСП72-70-028(036) ДНаТ 70 E27 ЭмПРА/ЭПРА* 0.8/0.98 80 210x489 7.1 нет

* - электронное ПРА
(...) - тропическое исполнение
