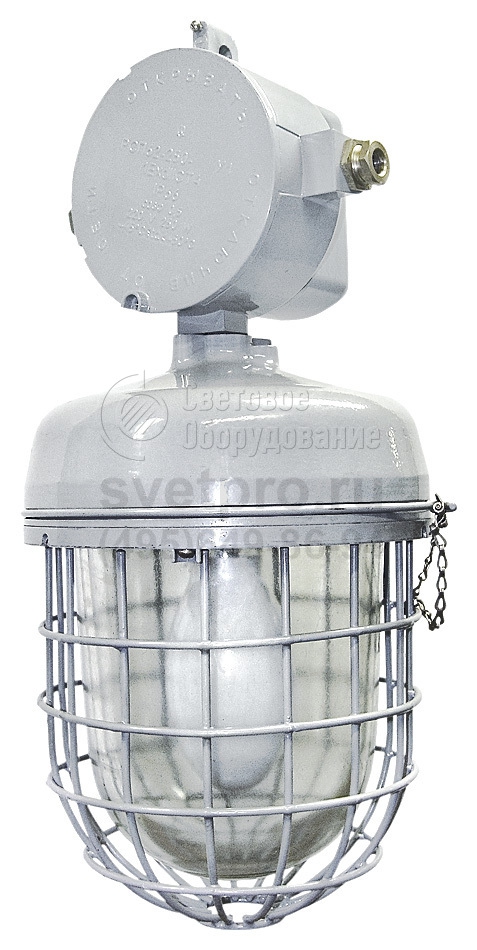

РСП62 / ЖСП62 / ГСП62 Подвесной светильник для ламп ДРЛ, ДНаТ, ДРИ
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220; 240 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1 |
Артикул производителя: | РСП62 / ЖСП62 / ГСП62 |
Мощность: | 150-250 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 13500-15000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель РСП62 / ЖСП62 / ГСП62 целесообразна для освещения участков и цехов на химических и мебельных предприятиях, при переработке топливных ресурсов и древесины, изготовлении лакокрасочной продукции.

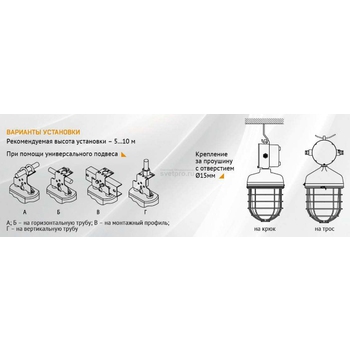

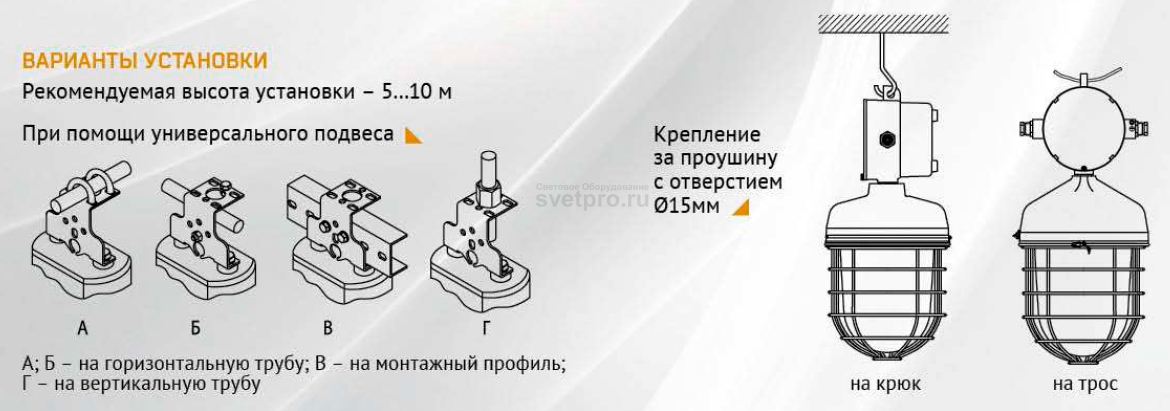

Для выполнения подвесного монтажа и обслуживания в комплектацию включен торцевой и специальный ключ. Универсальный подвес позволяет закрепить изделие на горизонтальной или вертикальной трубе и монтажном профиле. Возможен подвес непосредственно на крюк или трос. Оптимальная высота: 5–10 м.
В модельном ряду версии для натриевых и металлогалогенных ламп (150 Вт), работу которых поддерживает ЭмПРА или ЭПРА, а также модификации с УПРУ5П. Доступны изделия с ДРЛ (250 Вт), в которых применяется электромагнитный ПРА или универсальное пускорегулирующее устройство 5-го поколения. КПД светильника >80%, cos φ ≥0,80 (0,98; 1,0). Возможна эксплуатация в неотапливаемых (до -45оС) и горячих (до +50оС) помещениях.
Герметичные вводы для кабеля Ø 7–14 мм обеспечивают индивидуальное или транзитное подключение. Степень герметичности IP66 достигнута также применением резиновых прокладок и резьбовых крепежных элементов. Возможно дооснащение защитной сеткой, дополняющей ударопрочное боросиликатное стекло, и отражателем (КСС типа Ш или Д).
КОНСТРУКЦИЯ
Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава АК12 ГОСТ 1583-93. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен во фланец при помощи герметика. Защитная сетка покрашена порошковой краской. Вводная коробка соединена с корпусом посредством резьбовой втулки. Элементы ПРА установлены внутри корпуса. Светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
РСП62 (ртутные (ДРЛ)) | 250 | 13500 |
ЖСП62 (натриевые (ДНаТ)) | 150 | 15000 |
ГСП62 (металлогалогенные (ДРИ)) | 150 | 14000 |
Взрывозащита: 1ExdIICT4 Gb
Технические данные
Температура окружающей среды | от -45°С до +50°С |
Электрическая схема | прямое подключение к клеммам колодки вводной коробки |
Диаметр подводимого кабеля, мм | 7-14 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник
- универсальный подвес - 1 шт.
- резиновая прокладка 09 мм - 2 шт.
- резиновая прокладка 014 мм - 2 шт.
- кабельный ввод - 2 шт.
- ключ специальный - 1 шт.
- ключ торцевой - 1 шт.

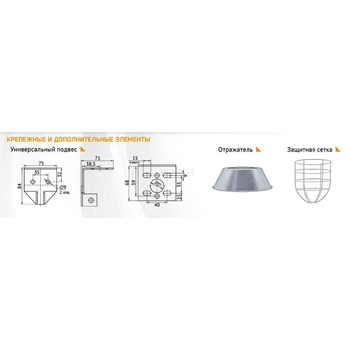

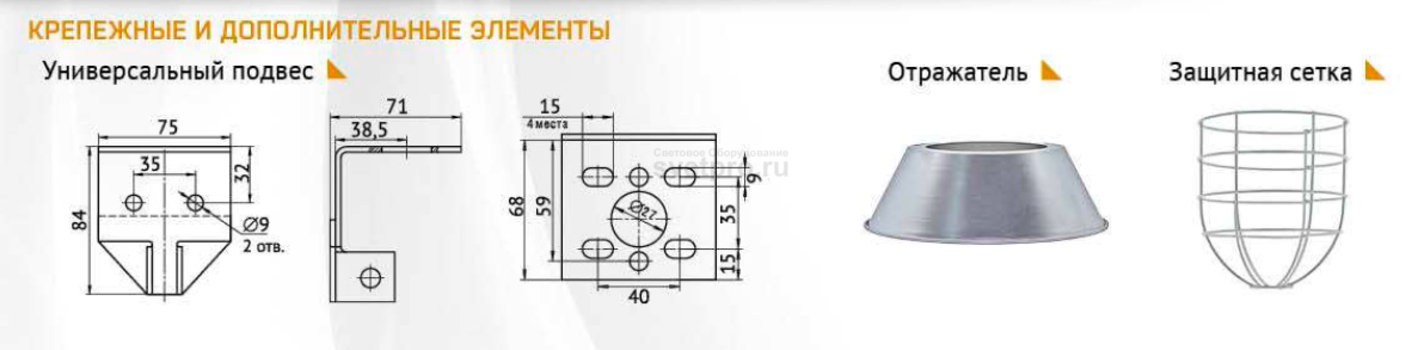

Принадлежности по дополнительному заказу:
- защитная сетка
- внешний отражатель
- пробка (заглушка) кабельного ввода
Пример записи заказа:
а) при комплектации ЭмПРА 1. Светильник РСП62-250-001 2. Защитная сетка 3. Внешний отражатель |
б) при комплектации ЭПРА 1. Светильник ЖСП62-150-002 ЭПРА 2. Защитная сетка 3. Внешний отражатель |
в) при комплектации УПРУ5П 1. Светильник РСП62-250-007 УПРУ5П 2. Защитная сетка 3. Внешний отражатель |
Особенности светильников с ЭПРА:
- экономия электроэнергии не менее 25% по сравнению с электромагнитным ПРА;
- высокий коэффициент мощности (соsф ≥ 0.98);
- отсутствие пусковых токов и снижение рабочего тока;
- надежная работа ламп в диапазоне питающего напряжения 170÷250В с защитой от повышенного (отключение при 312В) или пониженного (отключение при 120В) напряжения сети, межфазного и короткого замыкания;
- полное отсутствие пульсаций светового потока и стабилизация тока горелки лампы, позволяют увеличить срок службы лампы не менее чем в 1,5 - 2 раза и существенно снизить эксплуатационные расходы;
- срок службы ЭПРА не менее 50000 часов.
Особенности светильников с УПРУ5П:
- высокая надежность в эксплуатации и стабильные режимы работы систем освещения;
- энергоэффективность, низкое энергопотребление, высокий КПД, сокращение расхода электроэнергии от 25 до 40%, уменьшение световых, тепловых и электромагнитных потерь;
- уменьшение частоты обслуживания светильников (закупка и замена ламп и т.д.), многократное продление сроков службы ламп, балластов и компонентов светильника;
- улучшение стабильности освещения объекта и замедление спада светового потока, обеспечение качественных режимов питания источников света;
- дифференцированное регулирование энергопотребления и параметров освещенности;
- оптимизация режимов потребляемой светильниками активной мощности, обеспечение требований нормативов при освещении территории, объектов, дорог и улиц.

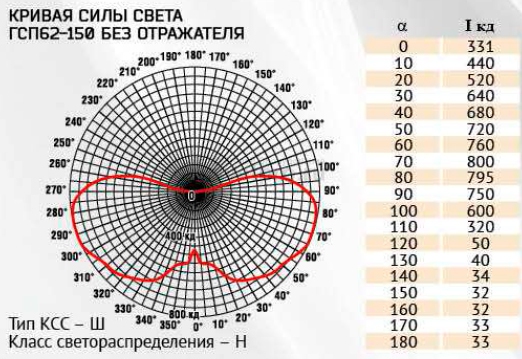

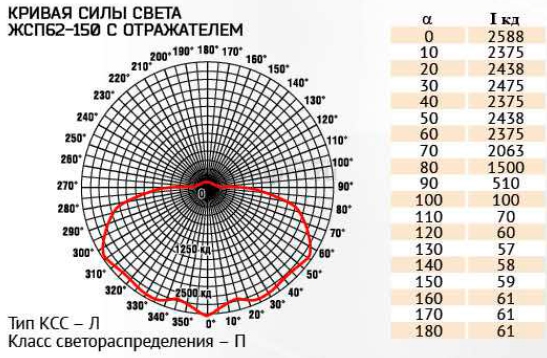

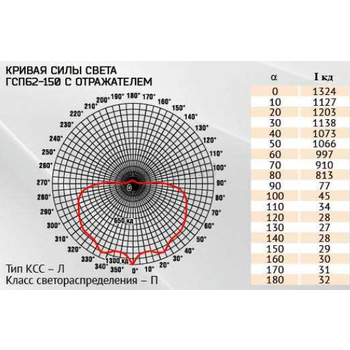

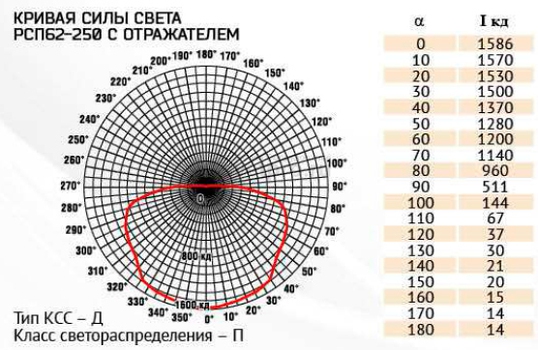

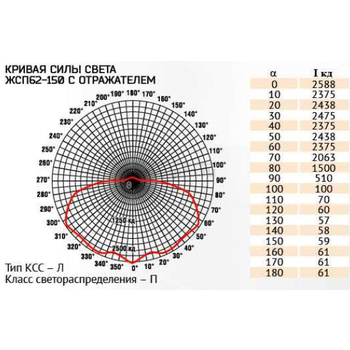

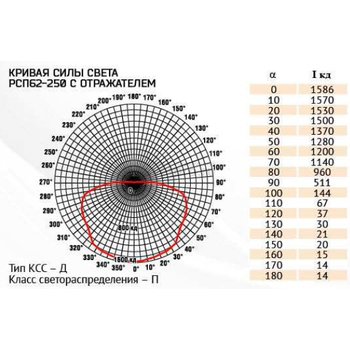

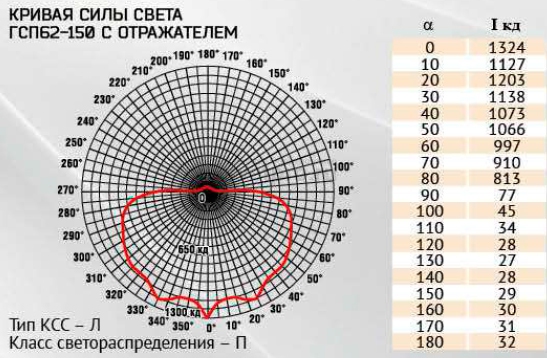

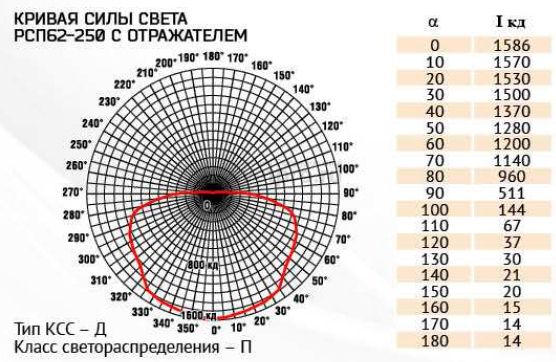

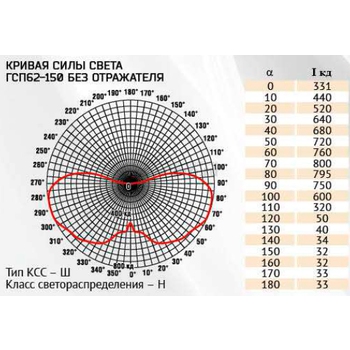

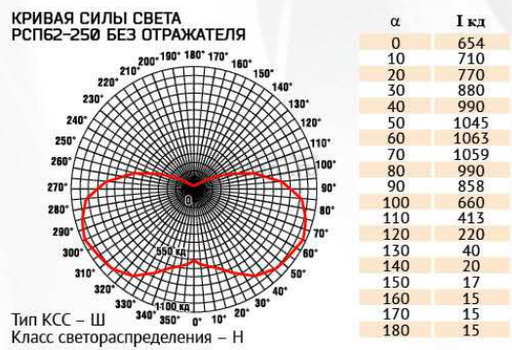

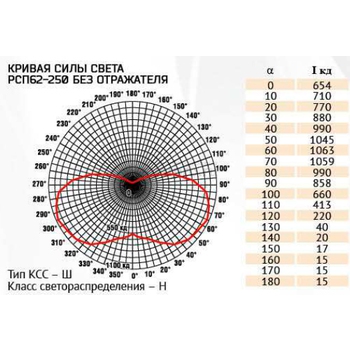

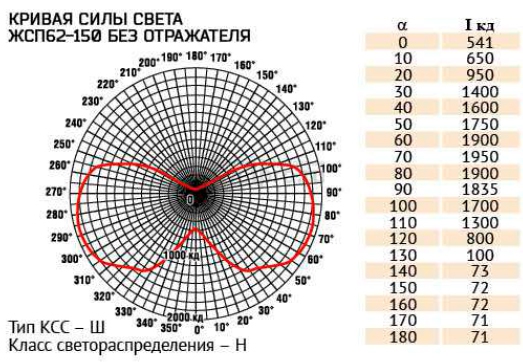

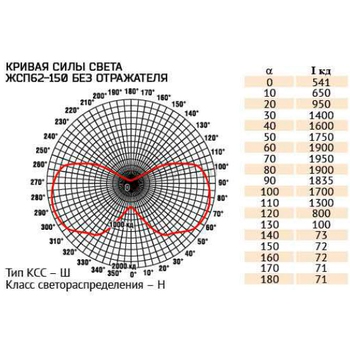

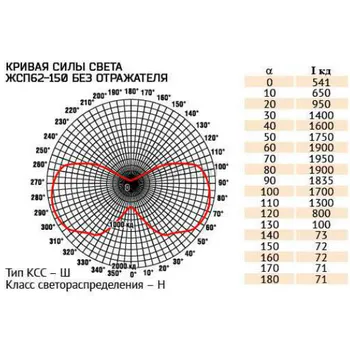

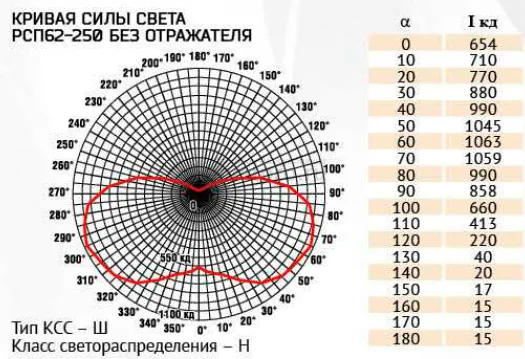

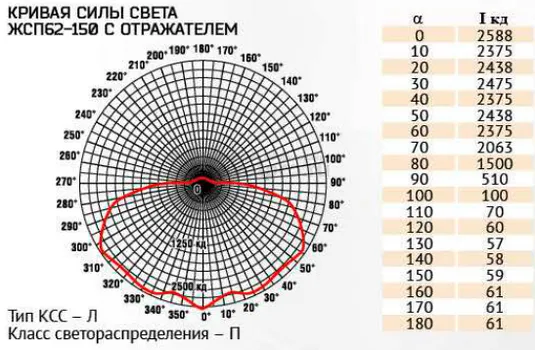

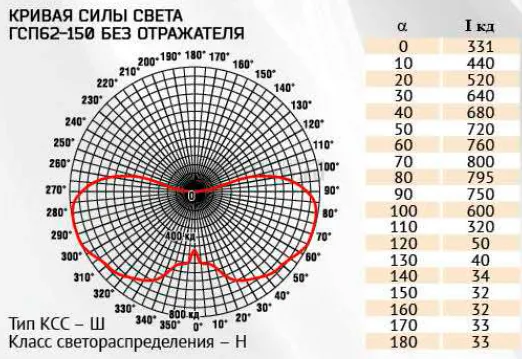

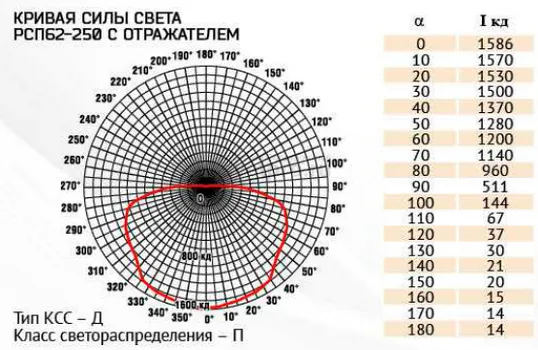

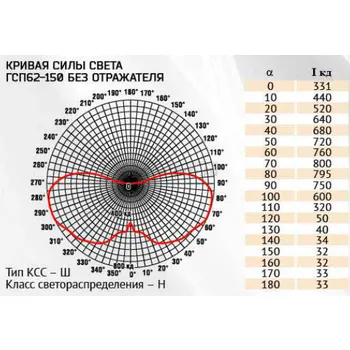

КСС
Взрывозащитз: lExdIICT4 Gb

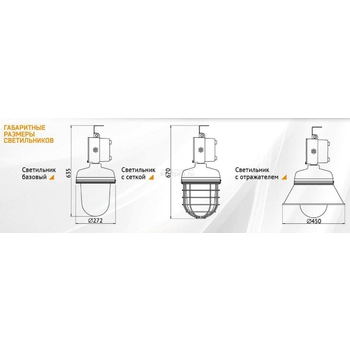

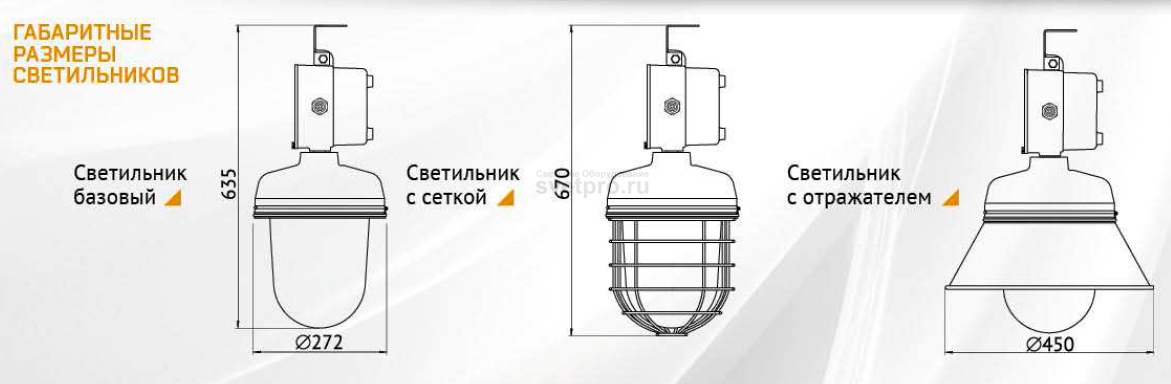

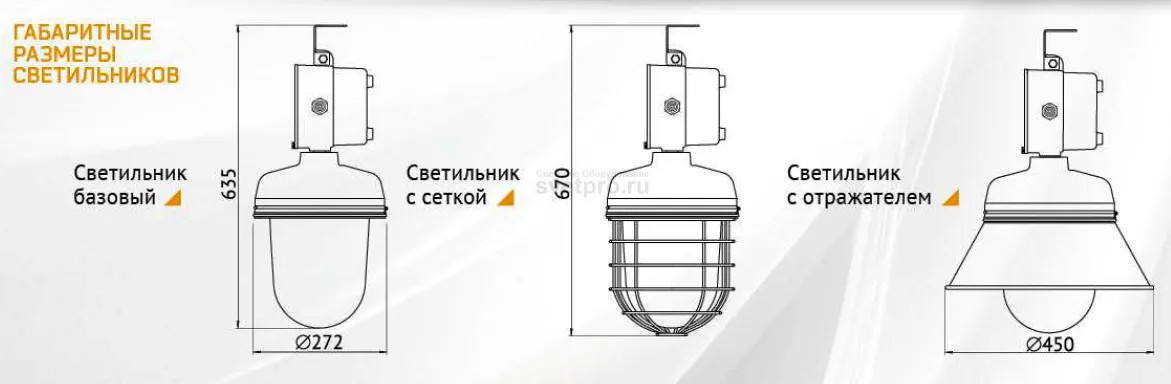

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Наличие ПРА | Cos φ не менее | КПД% не менее | Габариты не более, мм | Масса не более, кг | ||
---|---|---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | ||||||
РСП62-250-001 | ДРЛ | 250 | E40 | ЭмПРА | 0,8 | 80 | 272х580 | 14,5 |
РСП62-250-007 |
ДРЛ |
250 |
E40 |
УПРУ5П** |
1,0 |
80 |
272х580 |
14,5 |
ЖСП62-150-002 | ДНаТ | 150 | E40 | ЭмПРА/ЭПРА* | 0,8/0,98 | 80 | 272х580 | 14,5 |
ЖСП62-150-008 | ДНаТ | 150 | E40 | УПРУ5П** | 1,0 | 80 | 272х580 | 14,5 |
ГСП62-150-003 | ДРИ | 150 | E40 | ЭмПРА/ЭПРА* | 0,8/0,98 | 80 | 272х580 | 14,5 |
ГСП62-150-009 | ДРИ | 150 | E40 | УПРУ5П** | 1,0 | 80 | 272х580 | 14,5 |
* - электронное ПРА
** - Универсальное Пуско-Регулирующее Устройство 5 Поколения
