ДСП69 Светильник подвесной светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 180÷250 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ДСП69 |
Мощность: | 10-40 Вт |
Гарантийный срок: | 36 мес. |
Цветовая температура: | 4000 К |
Световой поток: | 1100-4400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Взрывозащищенные светильники ДСП69 обеспечат модернизацию осветительных систем в помещениях химических, нефтехимических, газовых, деревообрабатывающих, лакокрасочных предприятий.
Подвесной монтаж осуществляется на потолок, профиль, трубу (вертикальная, горизонтальная, наклонная) с применением соответствующего типа подвеса. Реализуем поворотный монтаж на плоскую поверхность: потолок, стену, пол. Необходимый тип крепления указывается в заказной позиции.

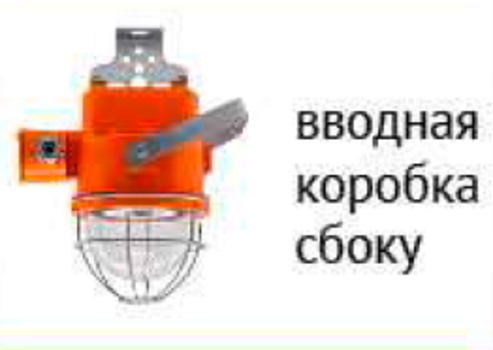

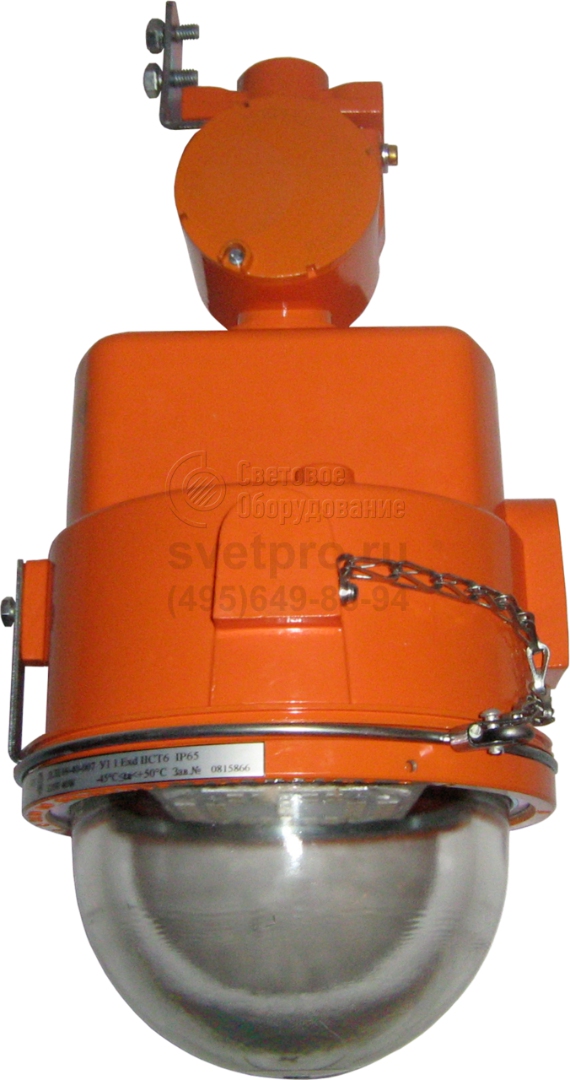

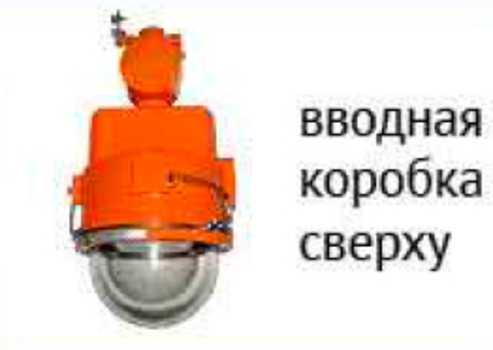

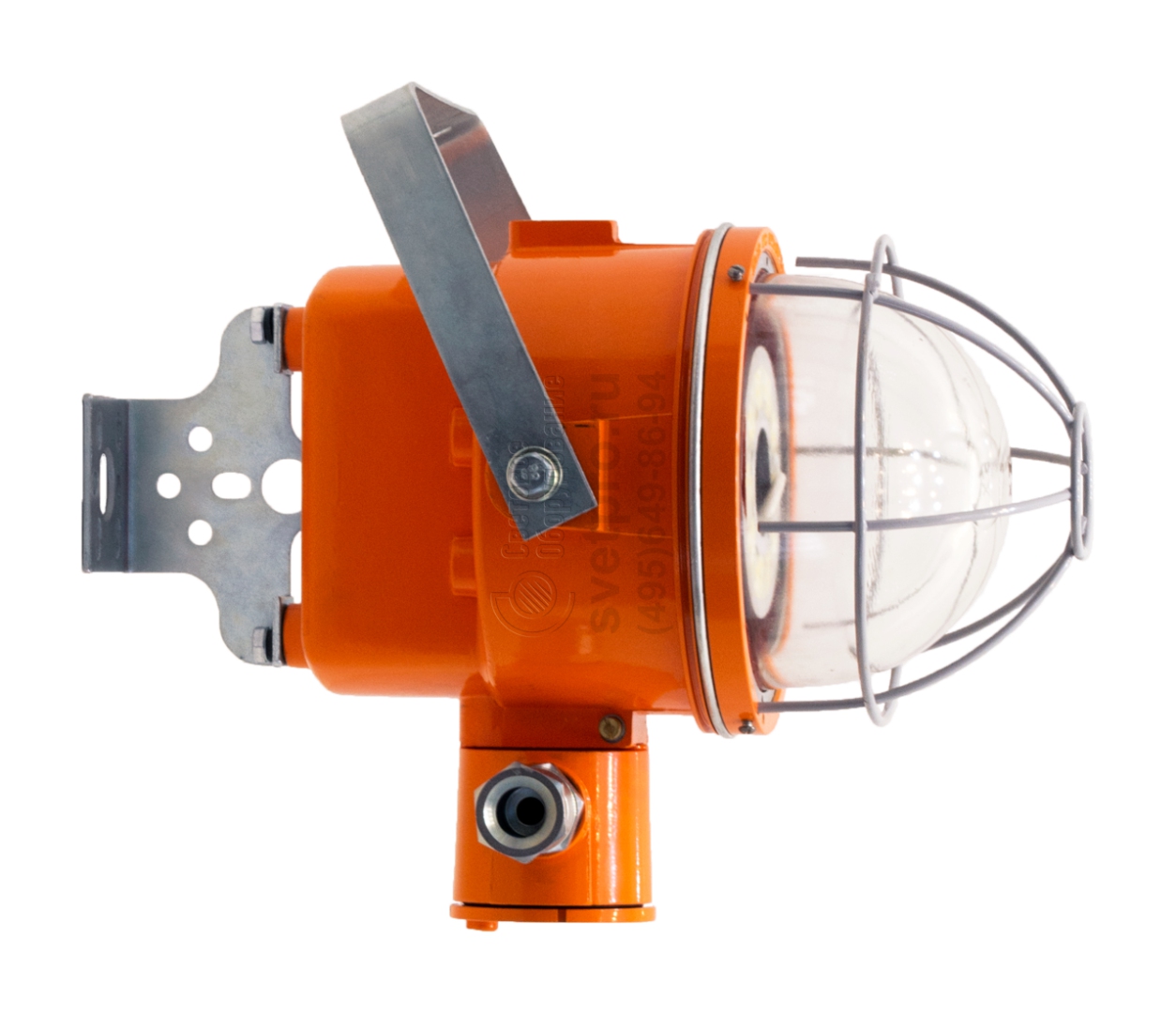

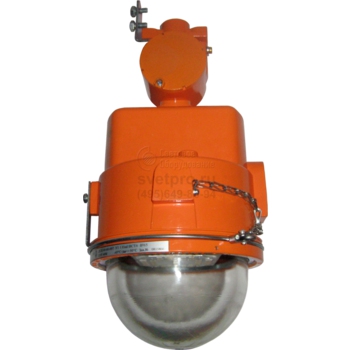

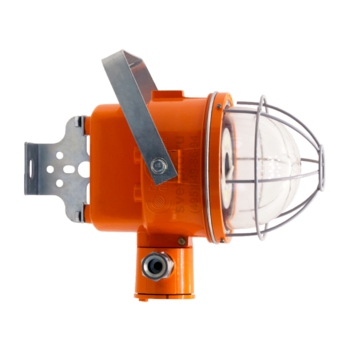

Изделие имеет две конструктивные версии: с верхним или боковым расположением вводной коробки. Боковой вариант: с индивидуальным (пробка-заглушка и ввод входят в комплектацию) или транзитным подключением. При верхнем положении – кабель вводится сквозь трубу G3/4. Кабельные вводы – резьбовые. Резьбовая и область разъединения корпуса. Светодиодный модуль (10–40 Вт, 1100–4400 лм) в процессе эксплуатации можно заменять. Колебания сетевого напряжения допустимы в интервале: 180–250 В, по заказу доступна версия 10÷60В AC/DC.
Герметичная (IP65) и ударопрочная конструкция образована корпусом, части которого отлиты из сплава АК12 и обработаны порошковым составом, и боросиликатным колпаком, установленным в кольцо с применением герметика. КСС – типа Д (120о), возможны исполнения 30о или 60о.
КОНСТРУКЦИЯ
Конструкция светильника соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильника выполнены из алюминиевого сплава АК12 ГОСТ 1583-93 и окрашены порошковой краской. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. При расположении вводной коробки сбоку светильник выпускается с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.
Светодиодный модуль имеет съемную конструкцию для проведения его ремонта или замены.
Исполнение по взрывозащите
1Ex d op is IIС T6 Gb
Источники света
Наименование параметра |
Светодиодный модуль | |||
Номинальное напряжение питания, В | 180÷250 (по заказу 10÷60В AC/DC) | |||
Потребляемая мощность, не более, Вт | 10 | 20 | 30 | 40 |
Световой поток, не менее, Лм | 1100 | 2200 | 3300 | 4400 |
Коэффициент мощности, не менее | 0,95 | |||
Угол излучения, не менее | 120° (по заказу 60°, 30°) | |||
Цветовая температура | 4000К (по заказу 2700К÷6000К) | |||
Ресурс, не менее, час | 50 000 |
Технические данные
КПД, не менее | 0,9 |
Температура окружающей среды | от -60°С до +50°С |
Электрическая схема | прямое подключение к клеммам колодки вводной коробки |
Диаметр подводимого кабеля, мм | 7-14 (16-для вводной коробки сверху) |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник - 1 шт.
- кабельный ввод - 1 шт.
- пробка (заглушка) - 1 шт.

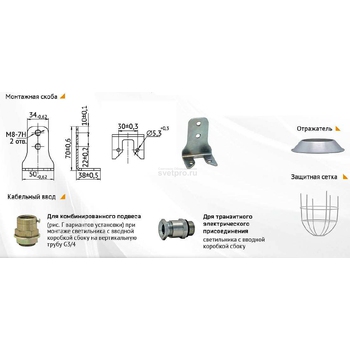

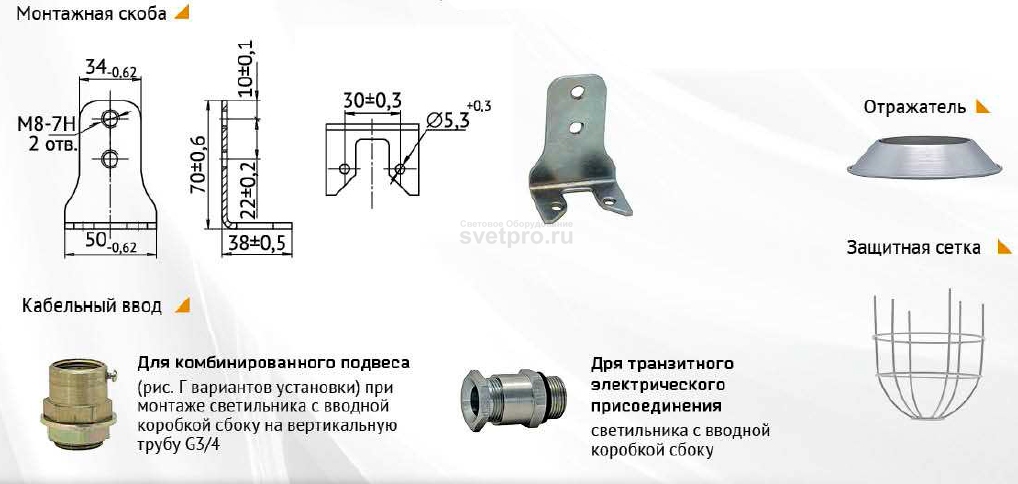

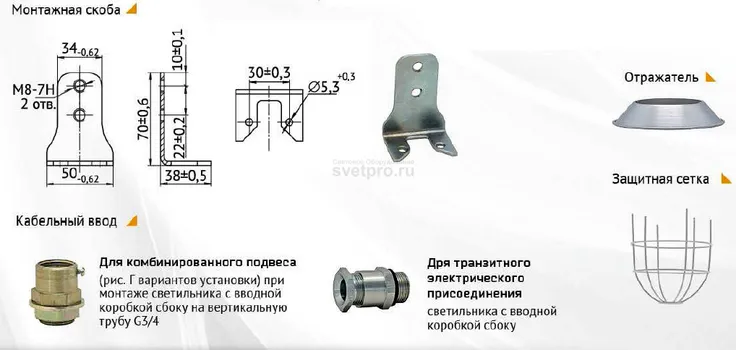

Принадлежности по дополнительному заказу:
- защитная сетка
- внешний отражатель
- кабельный ввод (для транзитного подключения)
- универсальный подвес
- поворотная скоба
- компактный подвес
- комбинированный подвес
Пример записи заказа:
1. ДСП69-40-005 180-250АС 120 4000К
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель

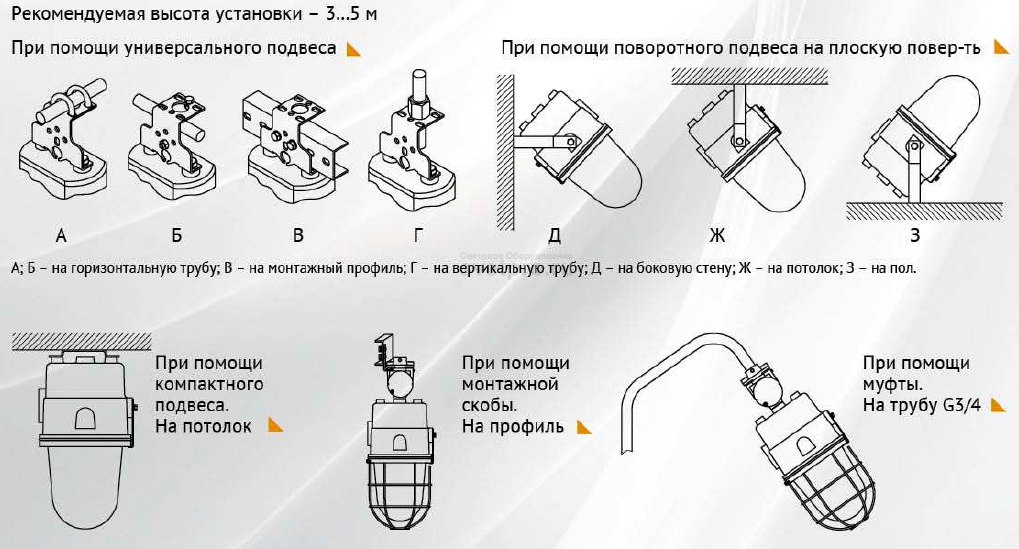

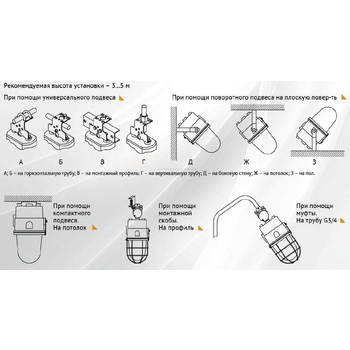

Варианты установки

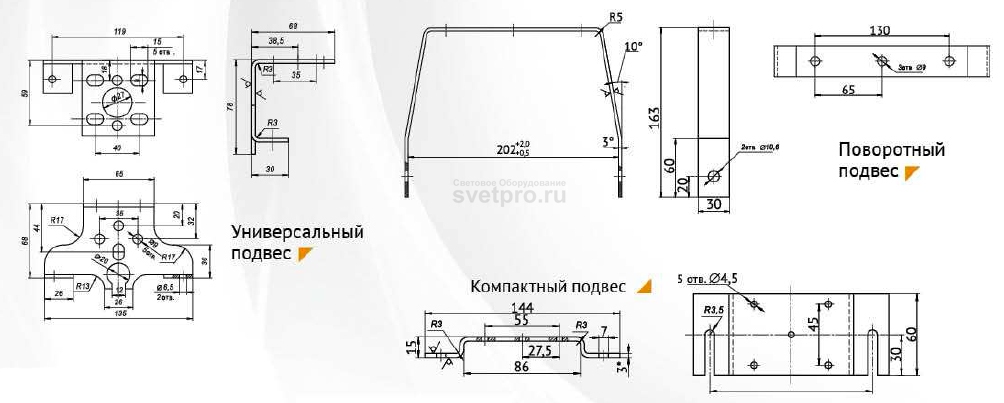

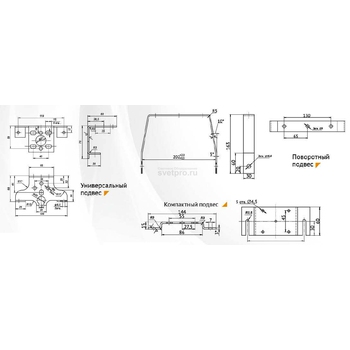

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

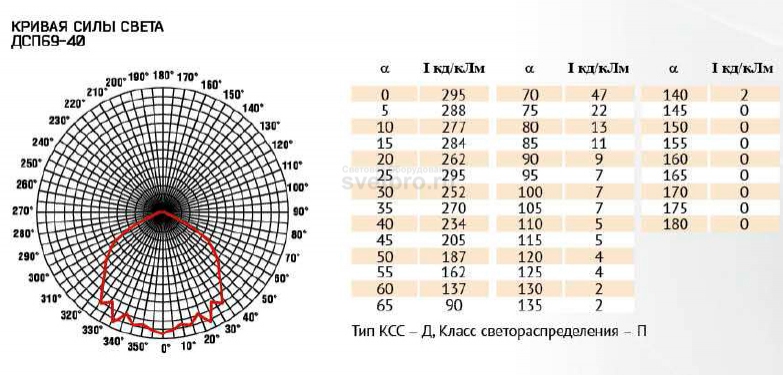

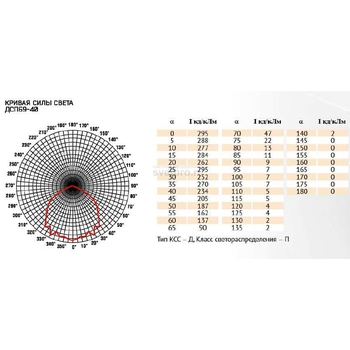

КСС

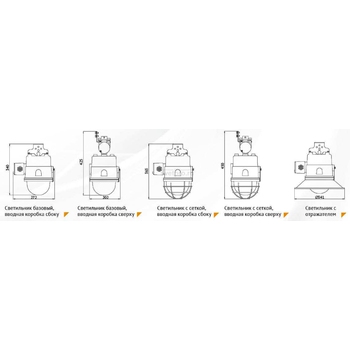

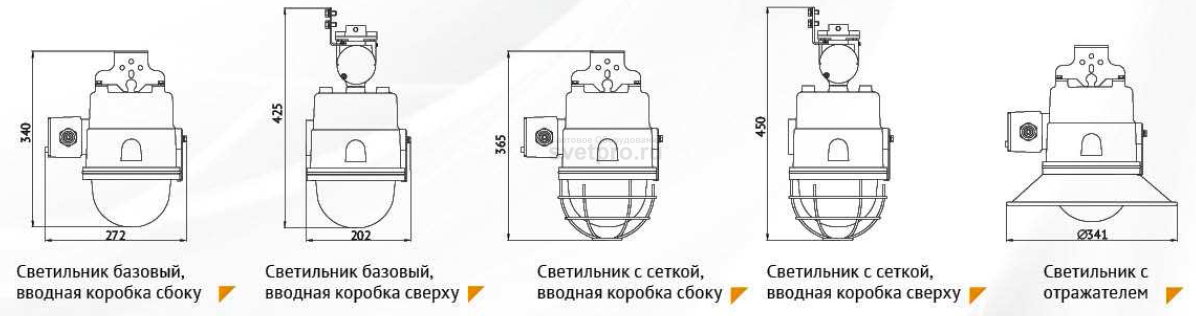

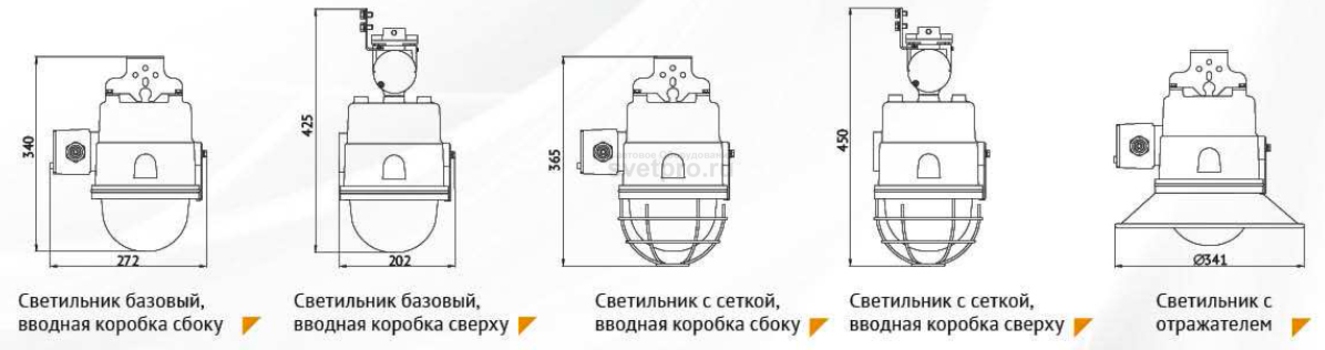

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
