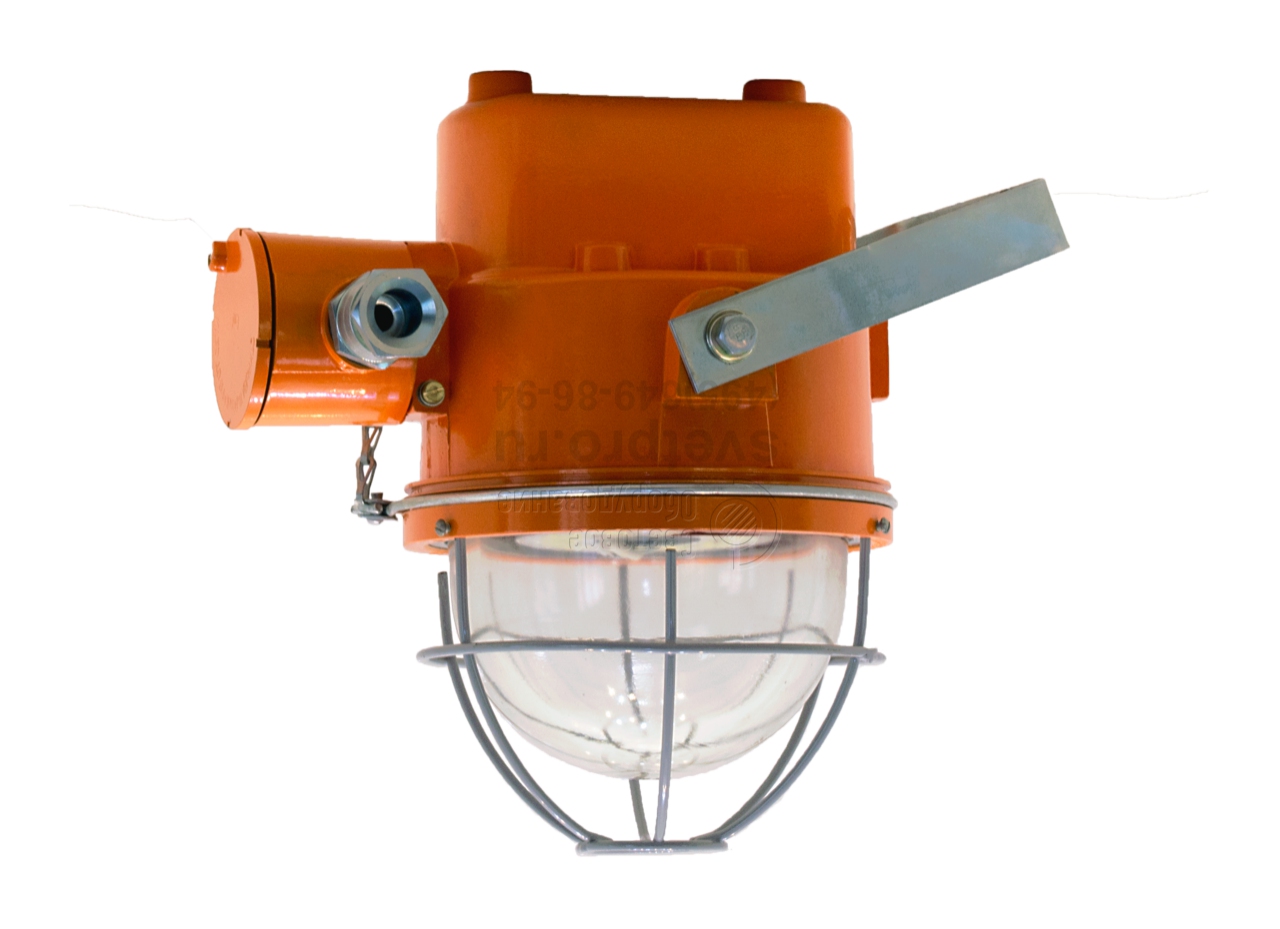

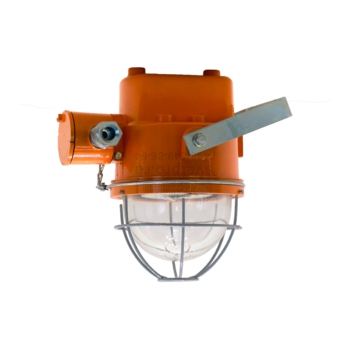

ДСП69 Светильник светодиодный аварийного освещения

Главная > Бренды > Ашасветотехника > ДСП69 аварийного освещения Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 180÷250 В
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ДСП69
Мощность: 10-40 Вт
Гарантийный срок: 36 мес.
Цветовая температура: 4000 К
Световой поток: 1100-4400 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ДСП69, имеющие взрывонепроницаемую конструктивную оболочку (исполнение 1ExdopisIIСT6 Gb), применяются для общего рабочего и аварийного освещения на объектах нефтяной, химической, газовой, лакокрасочной, деревообрабатывающей промышленности.

Монтаж изделия выполняется: на горизонтально или вертикально расположенные трубы – с применением универсального подвеса, на профиль – универсального подвеса или монтажной скобы, на потолок – компактного или поворотного подвеса, стену или пол – поворотного подвеса, на трубу G3/4 – с использованием муфты.

Модификации светильника отличаются расположением вводной коробки: верхнее или боковое. Версии с боковым исполнением подключаются индивидуально (комплектуются пробкой-заглушкой и кабельным вводом) или транзитно (с дополнительным кабельным вводом). Модельный ряд образуют изделия, оснащенные светодиодным модулем мощностью: 10, 20, 30, 40 Вт (1100–4400 лм). Электропитание обеспечивается от централизованного источника (180÷250 по заказу 10÷60В AC/DC) или встроенного в корпус БАП.

Герметичность модели ДСП69 – IP65. Ее формируют разъемные (резьбовые) части корпуса и боросиликатный колпак, установленный в кольце с применением герметика. КПД светильника ≥90%.

КОНСТРУКЦИЯ

Конструкция светильника соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали светильника выполнены из алюминиевого сплава АК12 ГОСТ 1583-93 и окрашены порошковой краской. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. При расположении вводной коробки сбоку светильник выпускается с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4. Блок аварийного питания (БАП) и аккумуляторная батарея установлены внутри корпуса.

Светодиодный модуль имеет съемную конструкцию для проведения его ремонта или замены.

Исполнение по взрывозащите

1Ex d op is IIС T6 Gb

Источники света

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 180÷250 (по заказу 10÷60В AC/DC)
Потребляемая мощность, не более, Вт 10 20 30 40
Световой поток, не менее, Лм 1100 2200 3300 4400
Коэффициент мощности, не менее 0,95
Угол излучения, не менее 120° (по заказу 60°, 30°)
Цветовая температура 4000К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -40°С до +50°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-14 (16-для вводной коробки сверху)
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка (заглушка) - 1 шт.

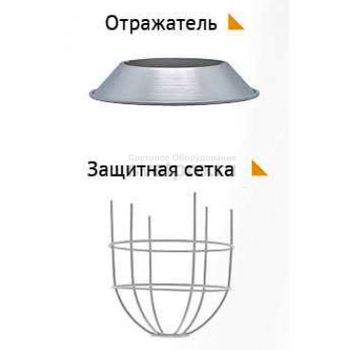

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель

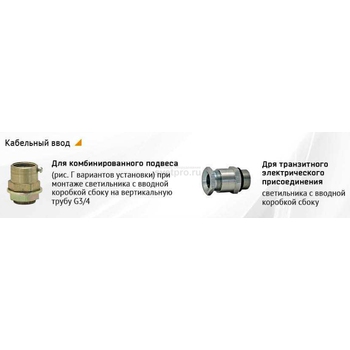

  • кабельный ввод (для транзитного подключения)
  • универсальный подвес
  • поворотная скоба
  • компактный подвес
  • комбинированный подвес

Пример записи заказа:

1. Светильник ДСП69-40-005 АО 180-250АС 120 4000К
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель

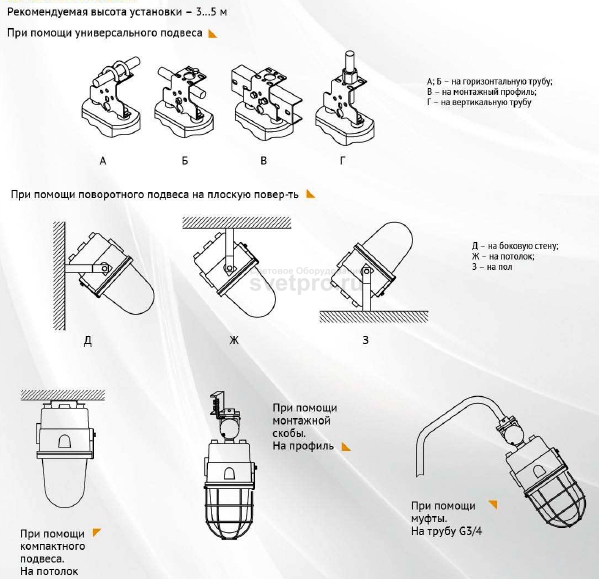

Варианты установки

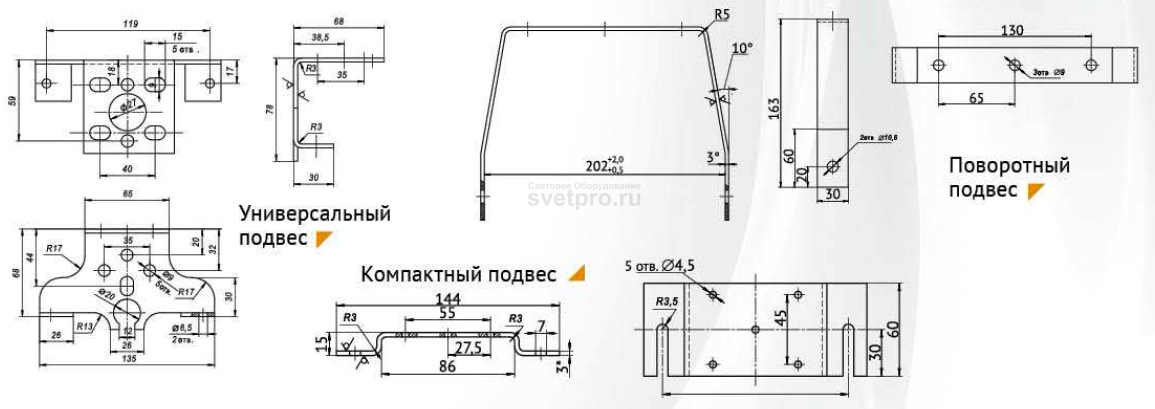

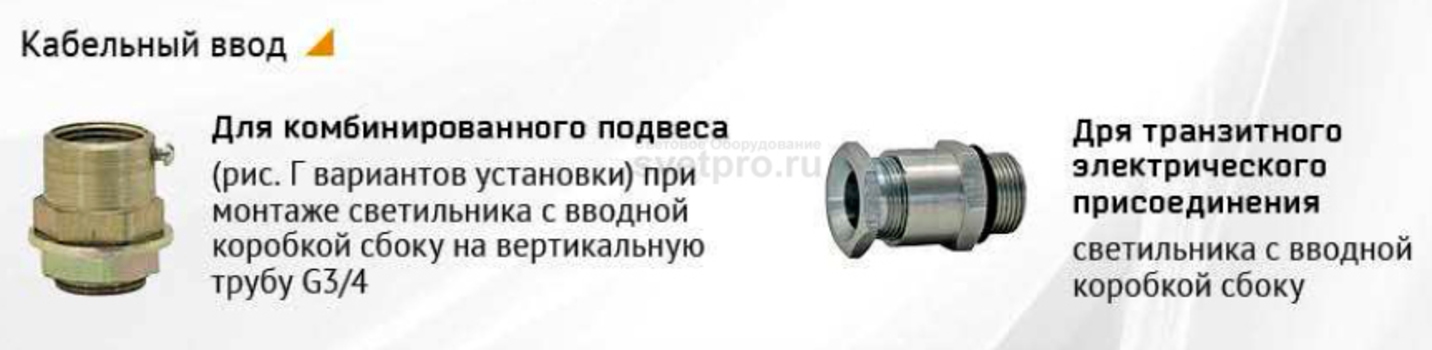

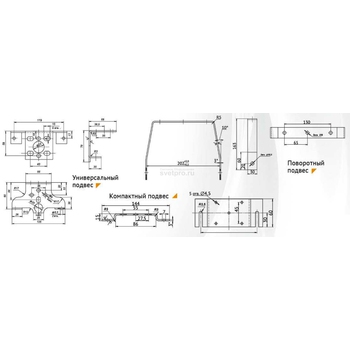

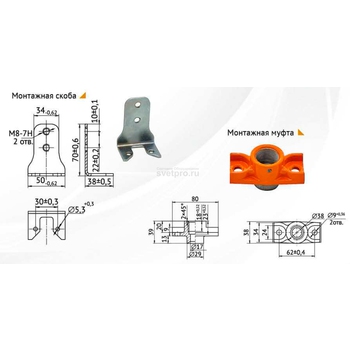

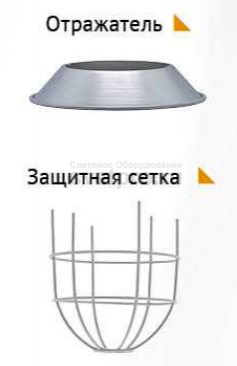

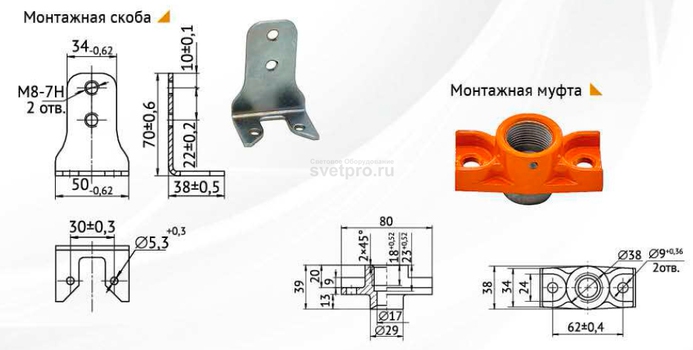

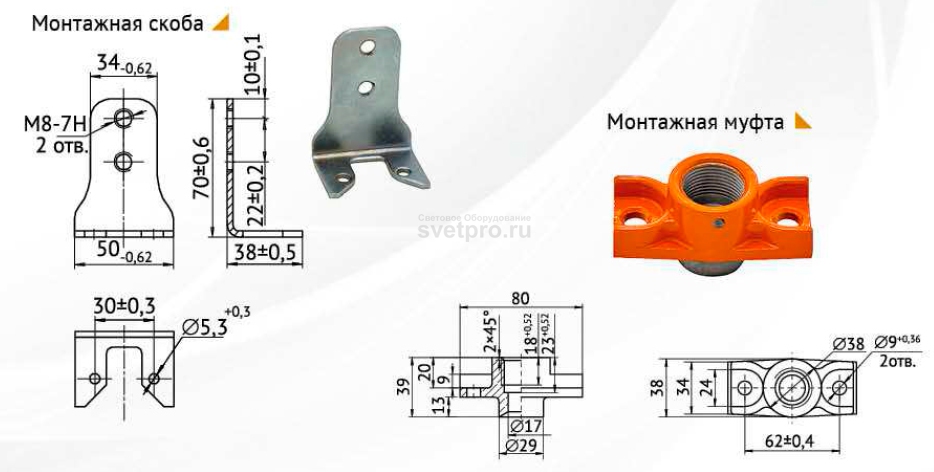

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

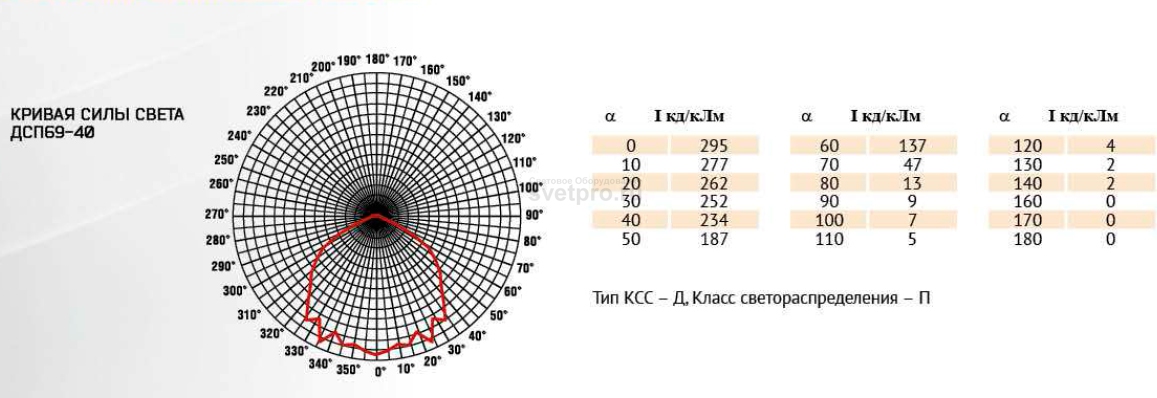

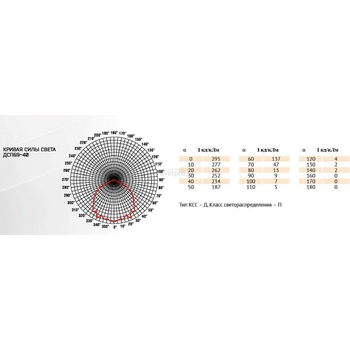

КСС

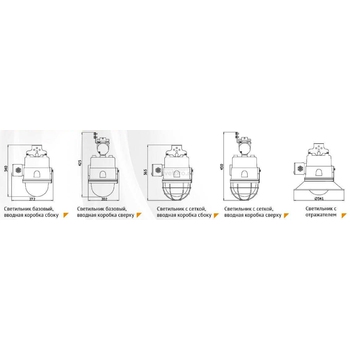

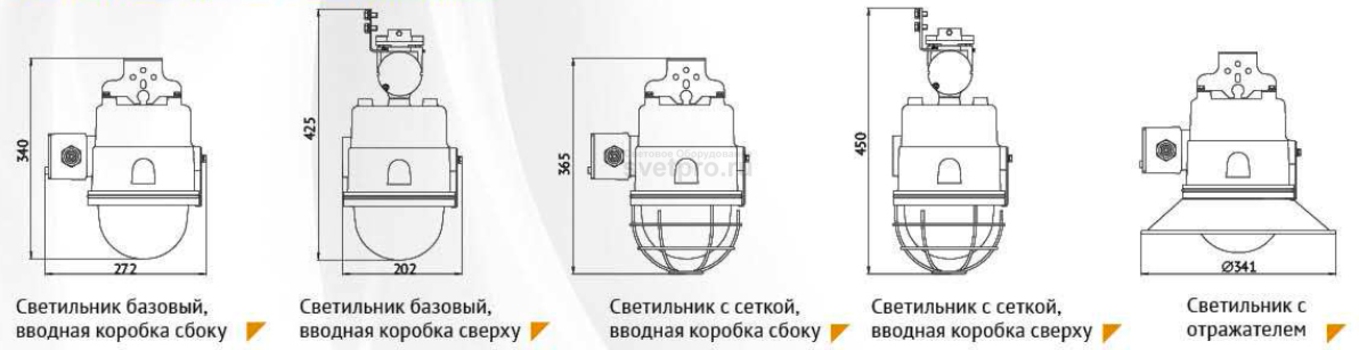

ГАБАРИТНЫЕ РАЗМЕРЫ
