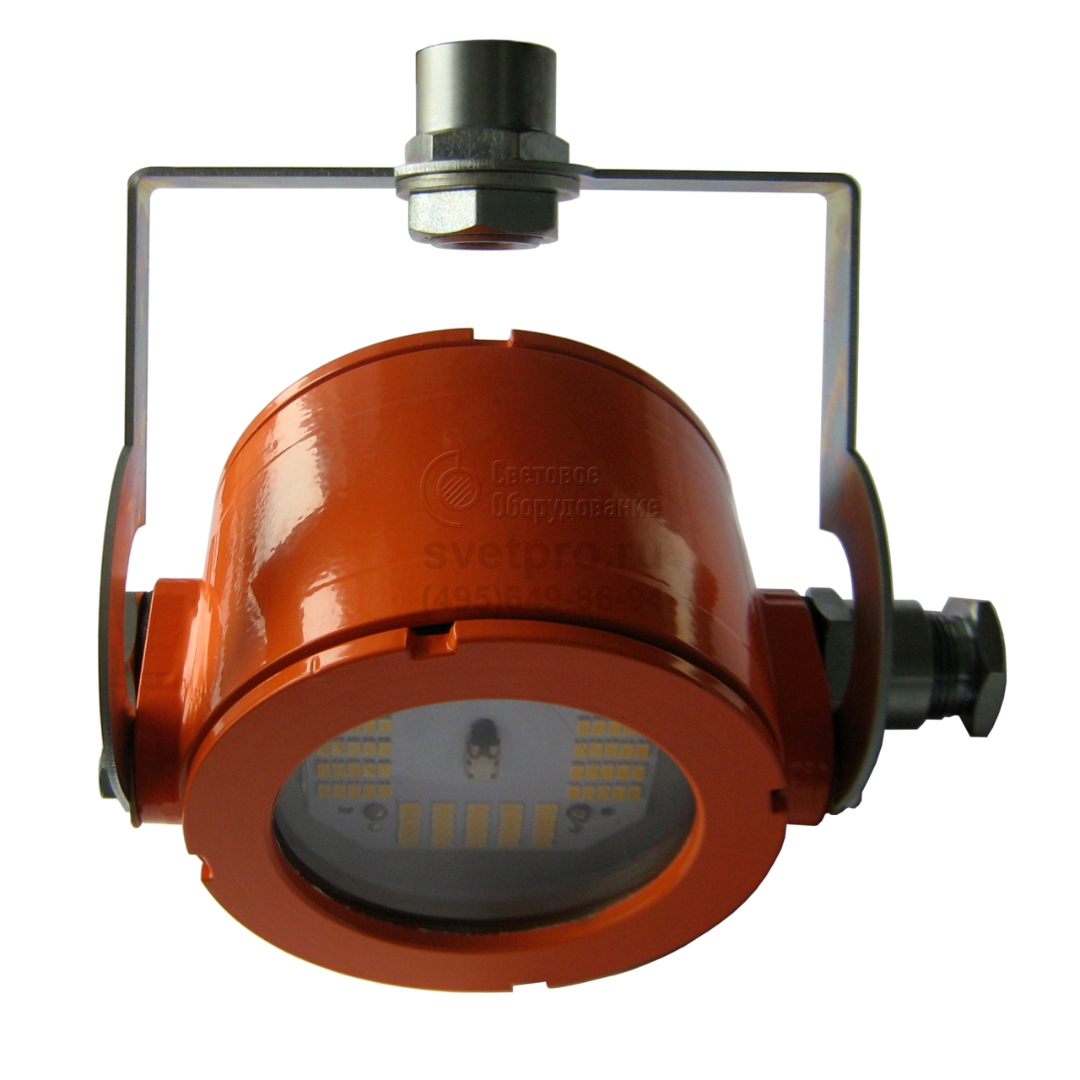

ДСП70 Светильник подвесной светодиодный

Главная > Бренды > Ашасветотехника > ДСП70 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 180÷250 В
Класс защиты по току: I, II
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: ДСП70
Мощность: 10-40 Вт
Гарантийный срок: 36 мес.
Цветовая температура: 4000 К
Световой поток: 1150-4600 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ДСП70 применяются для общего и местного освещения на предприятиях нефтяной, химической, газовой, деревообрабатывающей, лакокрасочной отрасли.

С использованием дополнительно заказанных подвесов изделие фиксируется на поверхностях, занимающих горизонтальное или вертикальное положение, или на трубе G3/4. Распространено одиночное и транзитное подключение. При одиночном варианте (базовая комплектация) используется кабельный ввод и пробка-заглушка.

Модификации отличаются мощностью установленного модуля: 10–40 Вт (1150–4600 лм) и наличием или отсутствием вентиляционного клапана. Базовую цветовую температуру 4000 К можно при заказе изменить на значение от 2700 до 6000 К, КСС типа Д (120о) – на тип С, Г, К (90, 60, 30, 15 град.), номинальное напряжение 180–250 В – на 10÷60В AC/DC. LED и конструктивные материалы устойчивы к температурным колебаниям: -60оС – +45оС.

Герметичная конструктивная форма (IP65) образована резьбовым объединением корпуса и крышки (сплав алюминия), наличием ударопрочного стекла, область прилегания которого уплотнена герметиком. Ударопрочность повышает металлическая сетка. Она, корпус и крышка окрашены порошковым методом.

КОНСТРУКЦИЯ

Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающий элемент из ударопрочного стекла герметично установленного в корпусные детали при помощи герметика. Защитная сетка выполнена из стали и покрашена порошковой краской. Светильник выпускается с вентиляционным клапаном или без него.

Светодиодный модуль имеет съемную конструкцию для проведения его ремонта или замены.

Исполнение по взрывозащите

1Ex d op is IIС T6(Т5) Gb Х

Источники света

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 180÷250 (по заказу 10÷60В AC/DC)
Потребляемая мощность, не более, Вт 10 20 30 40
Световой поток, не менее, Лм 1150 2300 3450 4600
Коэффициент мощности, не менее 0,98
Угол излучения, не менее 120° (по заказу 90°, 60°, 30°, 15°)
Цветовая температура 4000К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -60°С до +45°С
Электрическая схема прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка-заглушка - 1 шт.
  • сетка - 1 шт.

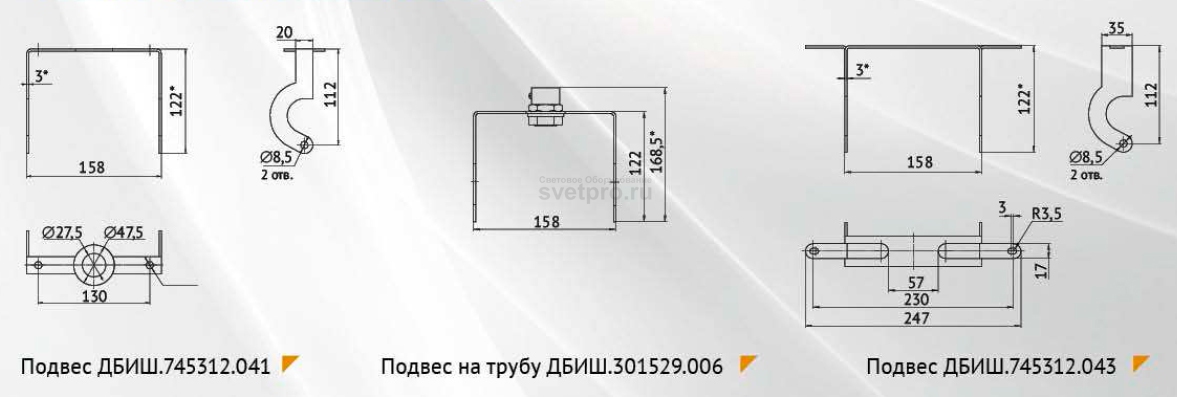

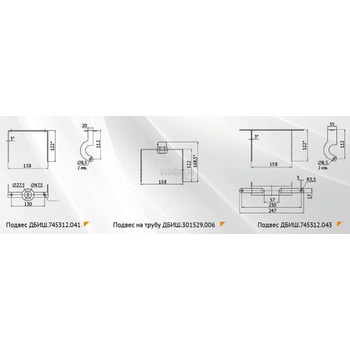

Принадлежности по дополнительному заказу:

  • подвес универсальный ДБИШ.745312.041
  • подвес на трубу ДБИШ.301529.006
  • подвес ДБИШ.745312.043

Пример записи заказа:

1. Светильник ДСП70-40-001180-260 AC/DC 120 4000К
2. Подвес универсальный ДБИШ.745312.041

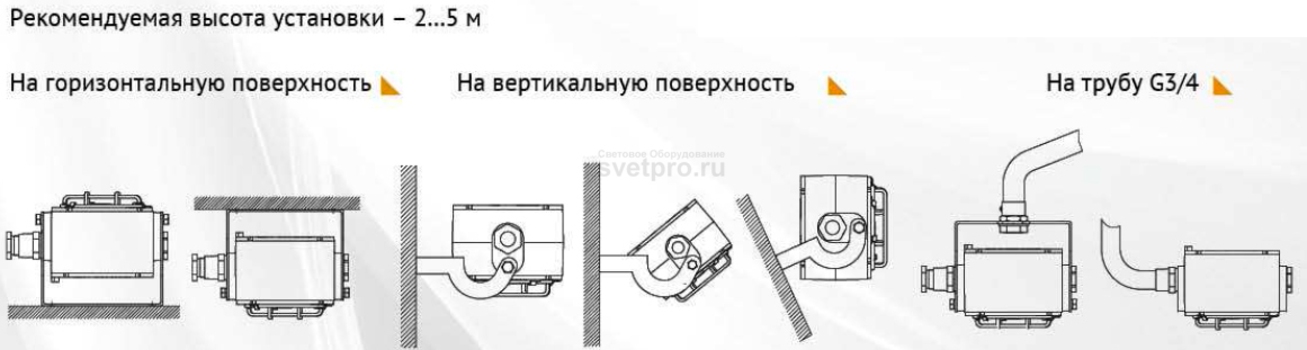

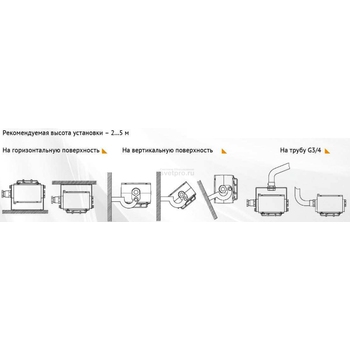

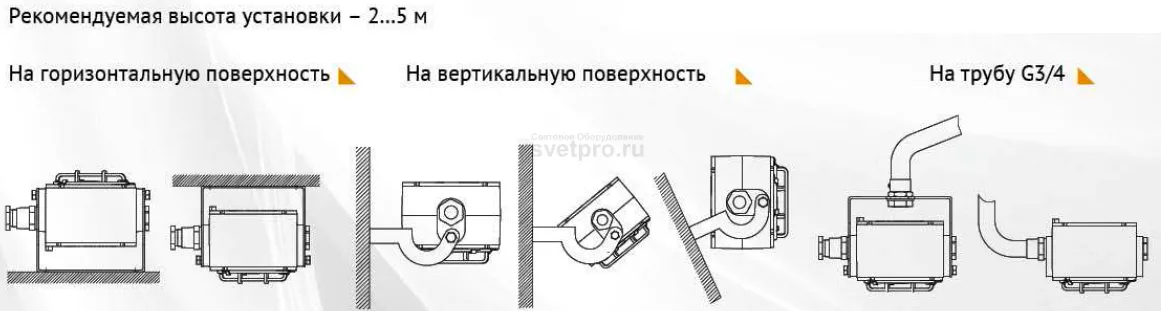

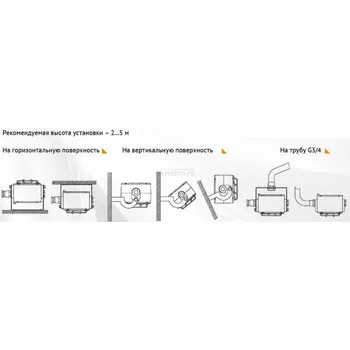

Варианты установки

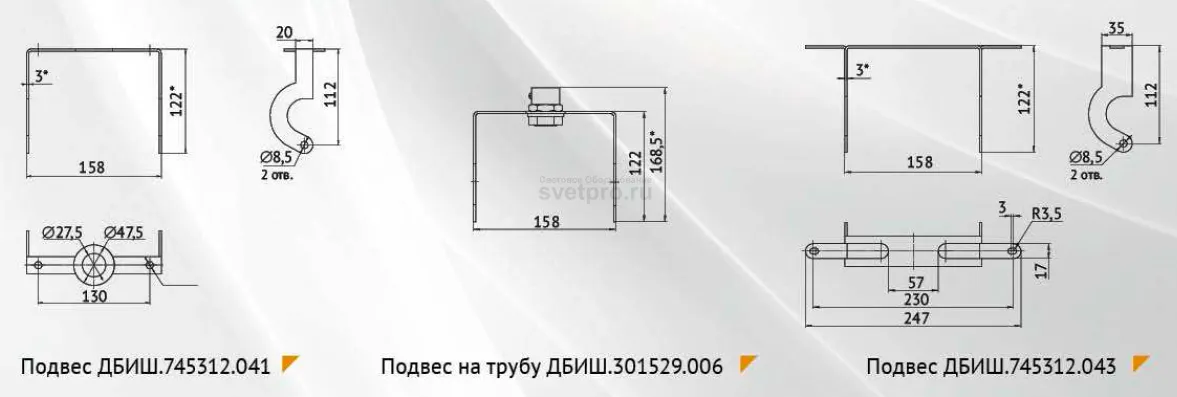

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

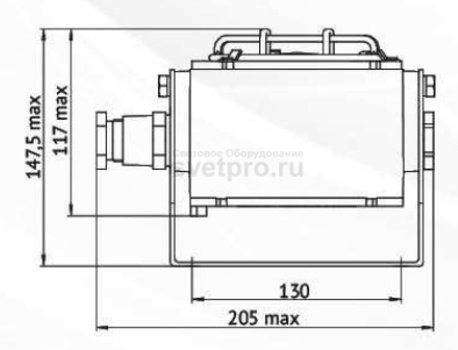

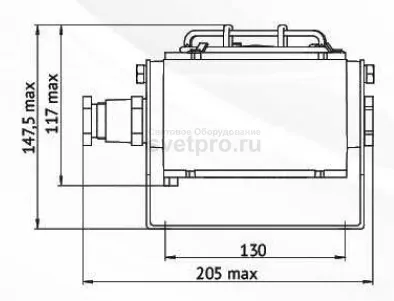

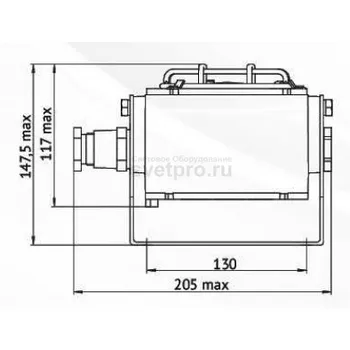

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаГабариты не более, ммМасса не более, кгАналог* светильника с лампой ЛОН, ВтАналог** светильника с лампой ДРЛ, ВтВид исполнения
Напряжение, В
Мощность, Вт
Вентиляционный клапан
ДСП70-40-001 180÷250 AC (10÷60 AC/DC) 40 134x117 4,4 300 125 нет
ДСП70-40-002 есть
ДСП70-30-005 30 150-200 80-125 нет
ДСП70-30-006 есть
ДСП70-20-009 20 100-150 80 нет
ДСП70-20-010 есть
ДСП70-10-013 10 60-75 50 нет
ДСП70-10-014 есть

* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
