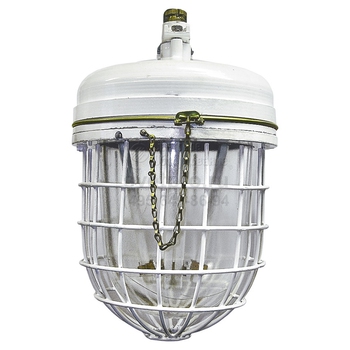

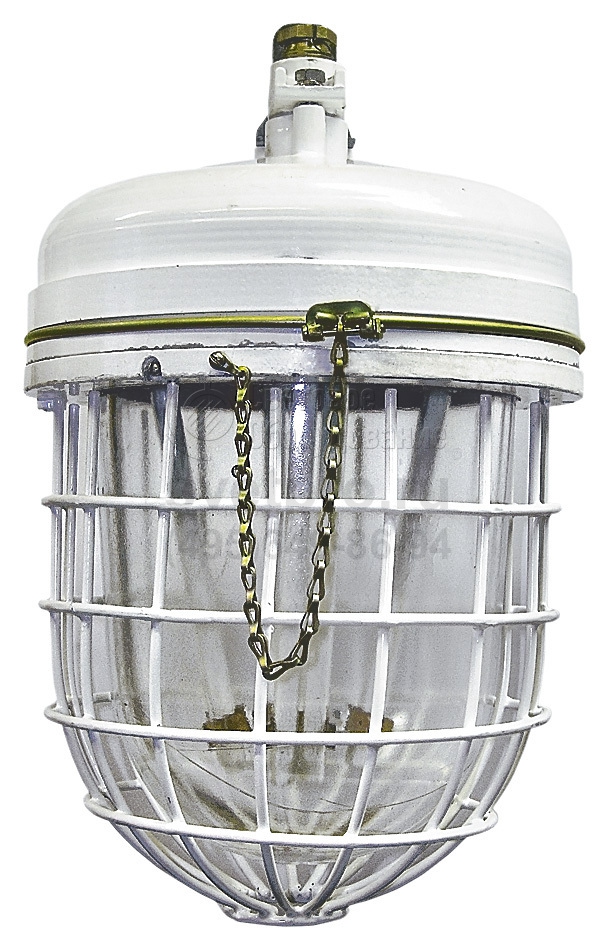

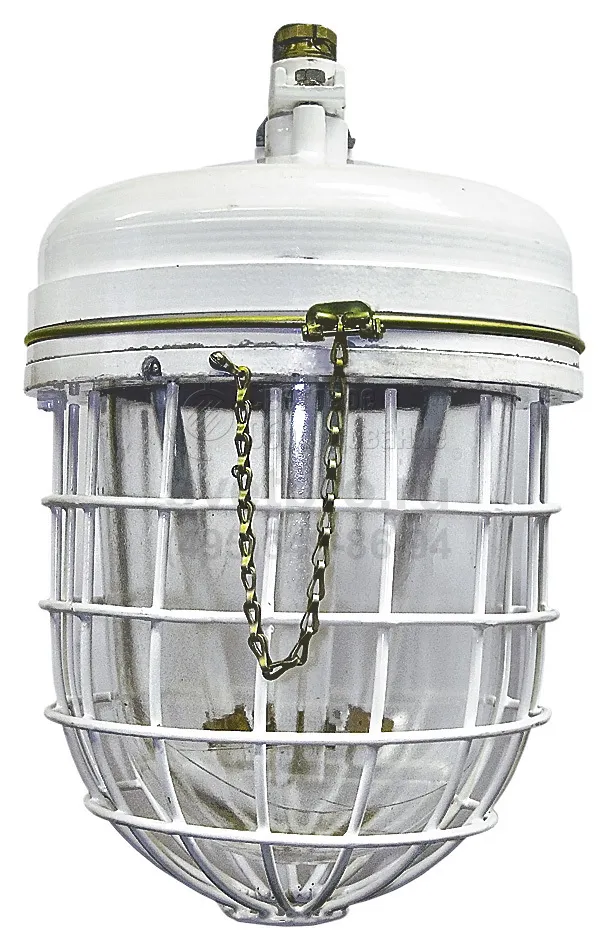

ФСП15 Светильник подвесной для ламп КЛЛ, ЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | G23T-301 |
Номинальное напряжение: | 220; 240 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ4, ТС4 |
Артикул производителя: | ФСП15 |
Мощность: | 4х11 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 3600 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель ФСП15 соответствует требованиям, установленным к осветительным системам, оборудуемым на предприятиях нефтяной, химической, газовой, деревообрабатывающей, лакокрасочной промышленности.

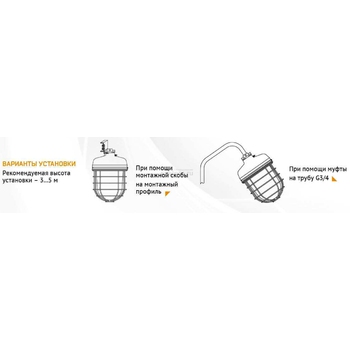

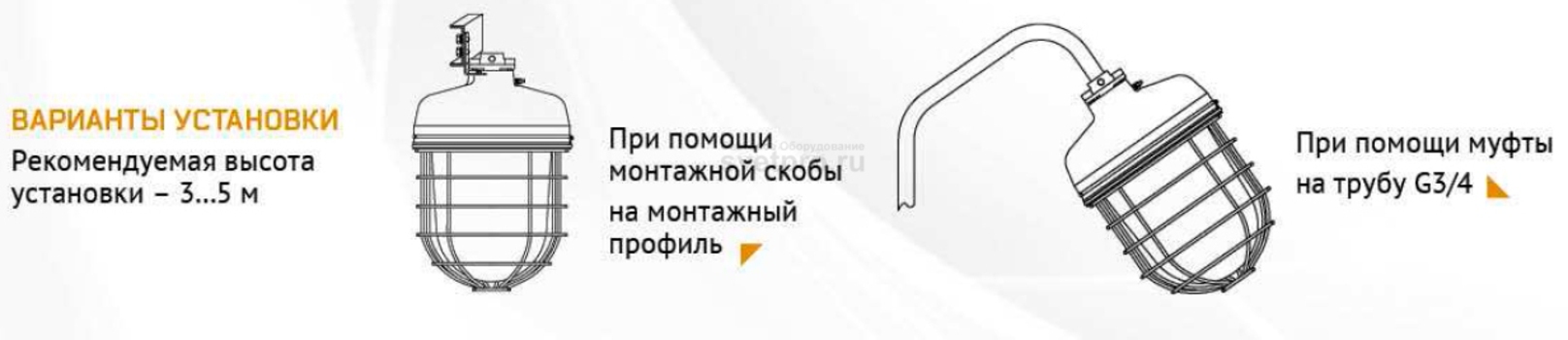

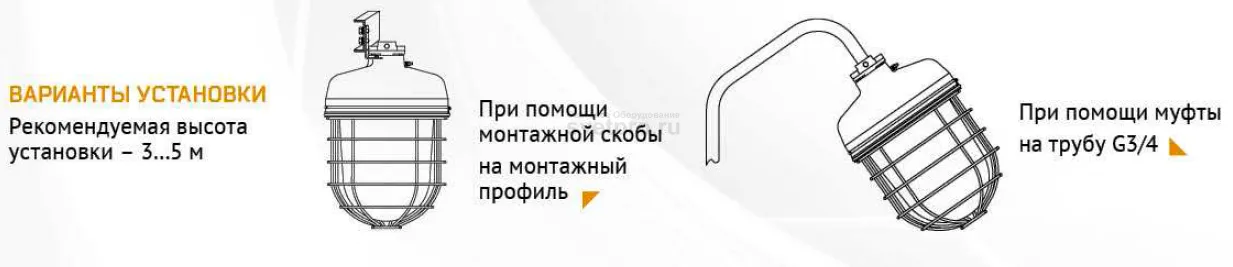

Высота размещения светильника составляет 3–5 м. Он прикрепляется к металлическому профилю с использованием монтажной скобы или трубе G3/4 посредством монтажной муфты. Торцевой ключ и резиновая прокладка являются элементами комплектации.
В поставку изделия включены 4 КЛЛ (по 11 Вт) с цоколем G23Т-301, излучающие теплый белый свет. Образуемый световой поток – 3600 лм, КПД светильника ≥60%. ПРА, поддерживающий работу ламп, расположен в корпусе, там же и клеммы для подключения кабеля (Ø 7–9 мм).
В процессе подключения и обслуживания части корпуса, отлитого из алюминиевого сплава, разъединяются по резьбовой части. Цепочка предотвращает падение отсоединенной части. Светильник ФСП15 соответствует степени герметичности IP66. Этому способствует наличие боросиликатного колпака. Материал ударопрочен и устойчив к высоким температурам. Версии отличаются наличием или отсутствием металлической сетки. На тип КСС влияет дополнительный элемент – внешний отражатель.
КОНСТРУКЦИЯ
Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Защитная сетка покрашена порошковой краской. Элементы ПРА установлены внутри корпуса.
Исполнение по взрывозащите
1ЕхdIIСТ6 Gb
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
ФСП15 (компактные люминесцентные (КЛ-11/ТБЦ)) | 4х11 | 3600 |
Технические данные
Температура окружающей среды | от +1° С до +45°С |
Электрическая схема | прямое подключение к клеммам внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник - 1 шт.
- лампа КЛ-11/ТБЦ - 4 шт.
- резиновая прокладка 09 мм - 1 шт.
- ключ торцевой - 1 шт.
Принадлежности по дополнительному заказу:
- внешний отражатель
Пример записи заказа:
1. Светильник ФСП15-4х11-001
2. Внешний отражатель

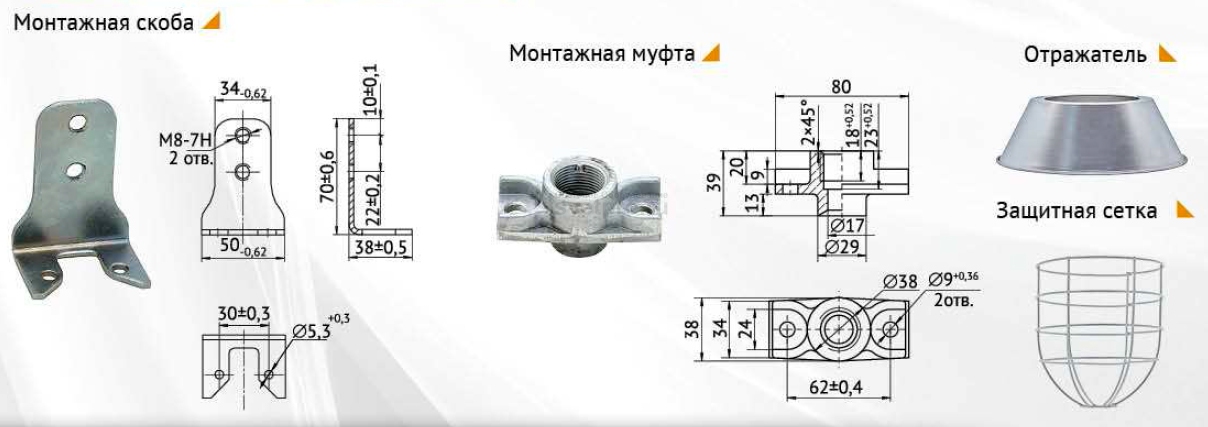

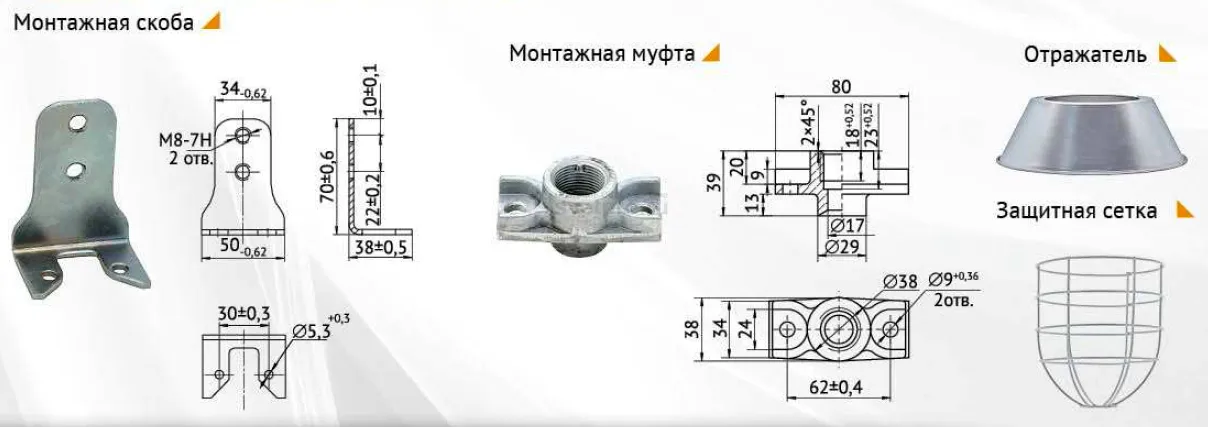

КРЕПЕЖНЫЕ И ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ

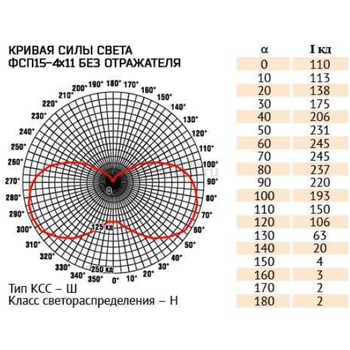

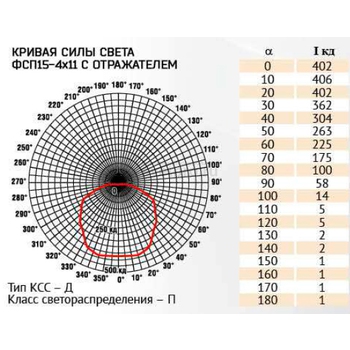

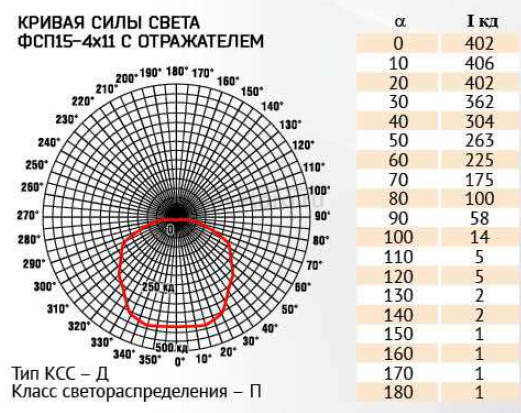

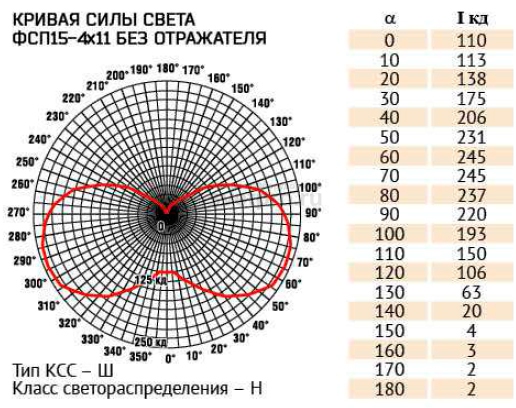

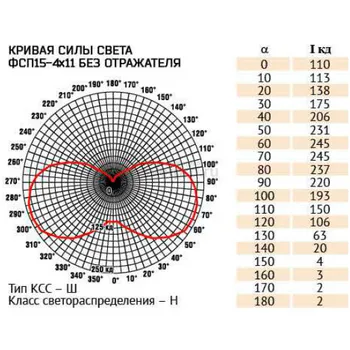

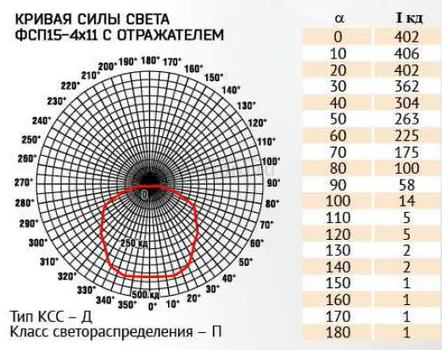

КСС

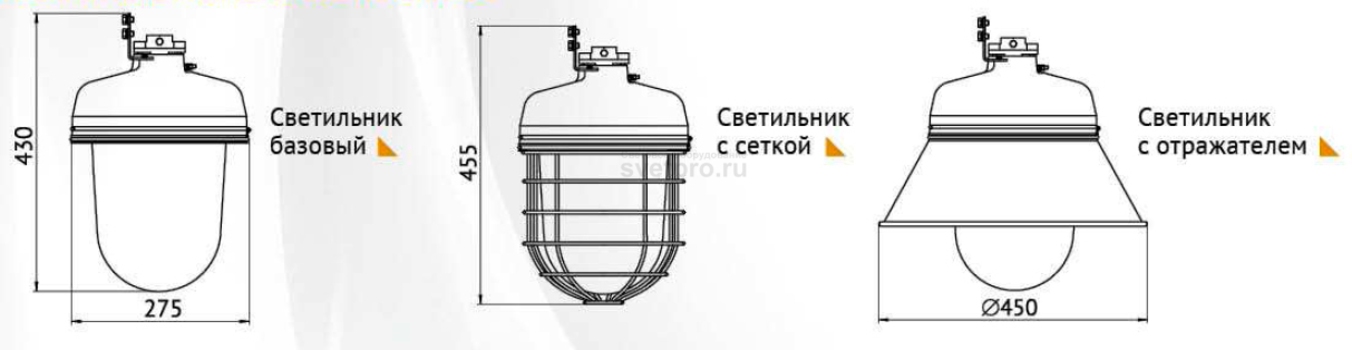

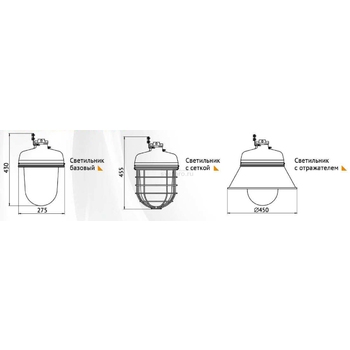

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | КПД % не менее | Габариты не более, мм | Масса не более, кг | Вид исполнения | ||
---|---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | сетка | ||||
ФСП15-4х11-001(005) | КЛЛ | 4х11 | G23T-301 | 60 | 275x455 | 12,6 | есть |
ФСП15-4х11-002(006) | КЛЛ | 4х11 | G23T-301 | 65 | 275x430 | 11,4 | нет |
