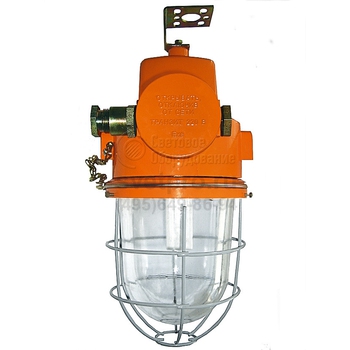

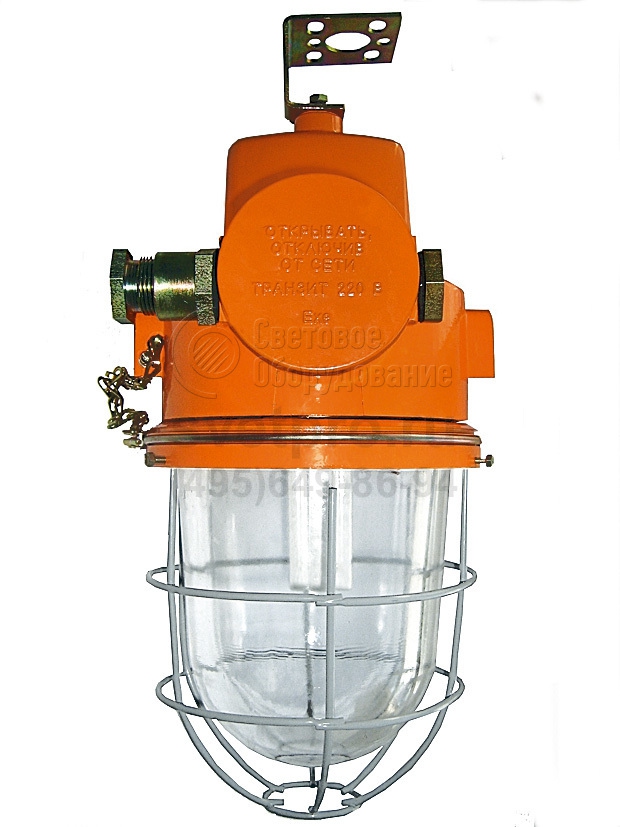

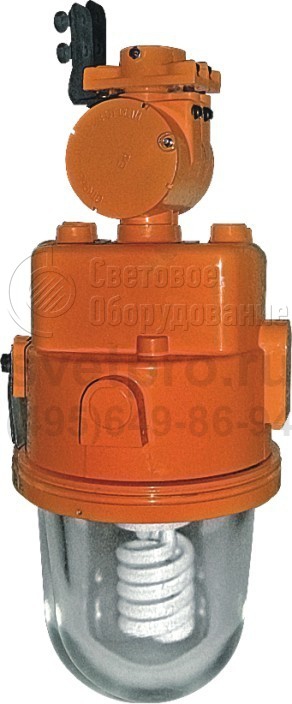

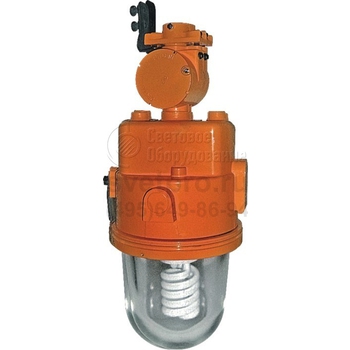

ФСП69 Светильник аварийного освещения

Главная > Бренды > Ашасветотехника > ФСП69 аварийного освещения Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Компактная люминесцентная лампа (КЛЛ)
Цоколь: PL-T/4p
Номинальное напряжение: 220 ± 10% В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ3.1
Артикул производителя: ФСП69
Мощность: 26 Вт
Гарантийный срок: 18 мес.
Световой поток: 1800 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Светильники ФСП69 осветят помещения и пути выхода персонала химических, нефтеперерабатывающих, деревообрабатывающих, лакокрасочных предприятий.

На процесс монтажа оказывает влияние расположение вводной коробки. При боковой позиции для фиксации используется монтажная скоба, универсальный, компактный, комбинированный подвес. При этом доступно потолочное и настенное размещение, установка на вертикальные, горизонтальные и наклонные трубы, пол. Для изделий с верхней вводной коробкой при размещении на трубу G3/4 применяется муфта. Транзитное подключение доступно для модификаций с боковым вводом, выполняемым специальными резьбовыми кабельными вводами.

КЛЛ (26 Вт; 1800 (250) лм; цоколь PL-T/4p) получает электропитание от сети (основной режим) или встроенного аккумулятора, входящего в состав БАП (время работы – 3 часа). Работу источника света поддерживает ЭПРА. КПД по использованию светового потока ≥80%.

Взрывонепроницаемость конструктивной оболочки (исполнение 1ЕхdIIСТ6) обеспечивается герметичностью изделия – IP65, ударопрочностью корпуса, изготовленного из сплава алюминия, и боросиликатного защитного колпака, резьбовым способом объединения частей и кабельными вводами.

КОНСТРУКЦИЯ

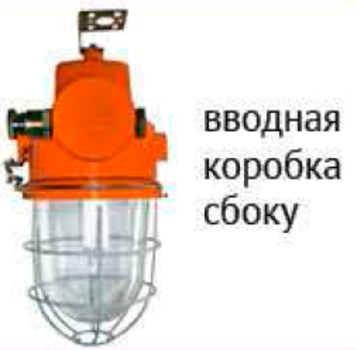

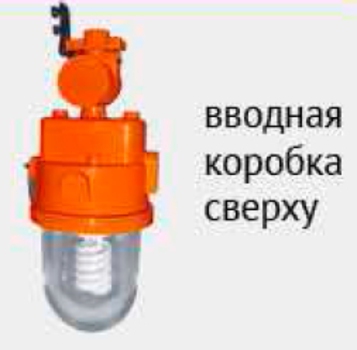

Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Внутри корпуса размещены ЭПРА, блок аварийного питания (БАП) с аккумуляторной батареей. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Исполнение по взрывозащите

1ЕхdIIСТ6

Источники света

Обозначение
Мощность, Вт (световой поток, Лм)
компактные люминесцентные PHILIPS MASTER PL-T/4p
ФСП69 26 (1800)

Технические данные

Температура окружающей среды от -10°С до +40°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-14 (16-для вводной коробки сверху)
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод (вводная коробка сбоку) - 1 шт.
  • пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • лампа - 1 шт.

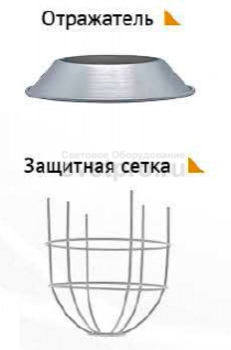

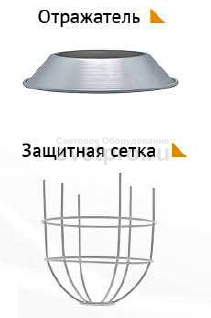

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель

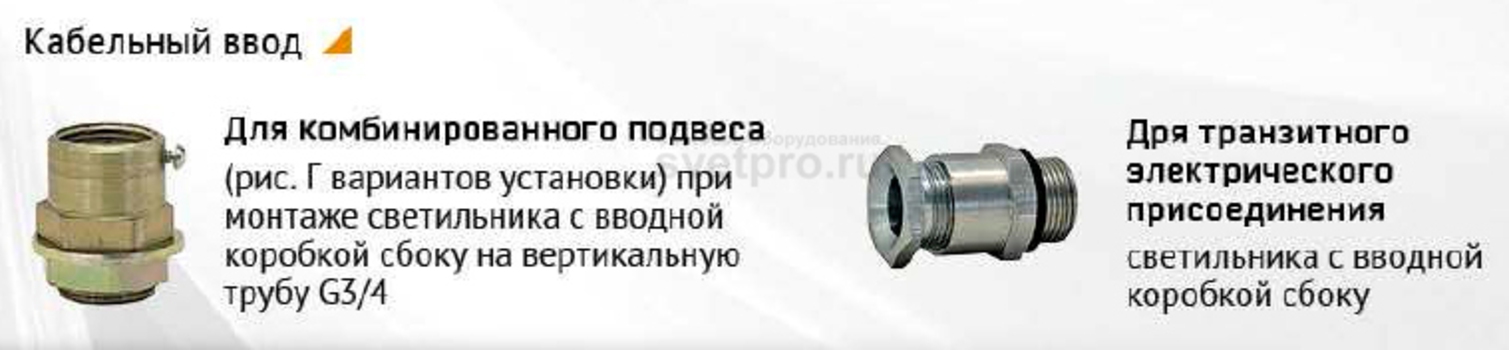

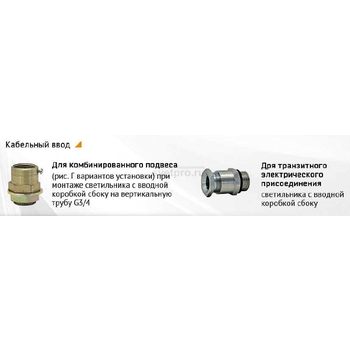

  • кабельный ввод (для транзитного подк-я)
  • универсальный подвес
  • поворотная скоба
  • компактный подвес
  • комбинированный подвес

Пример записи заказа:

а) при комплектации лампой PHILIPS
1. Светильник ФСП69-26-001
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель

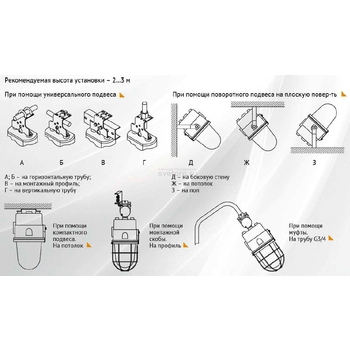

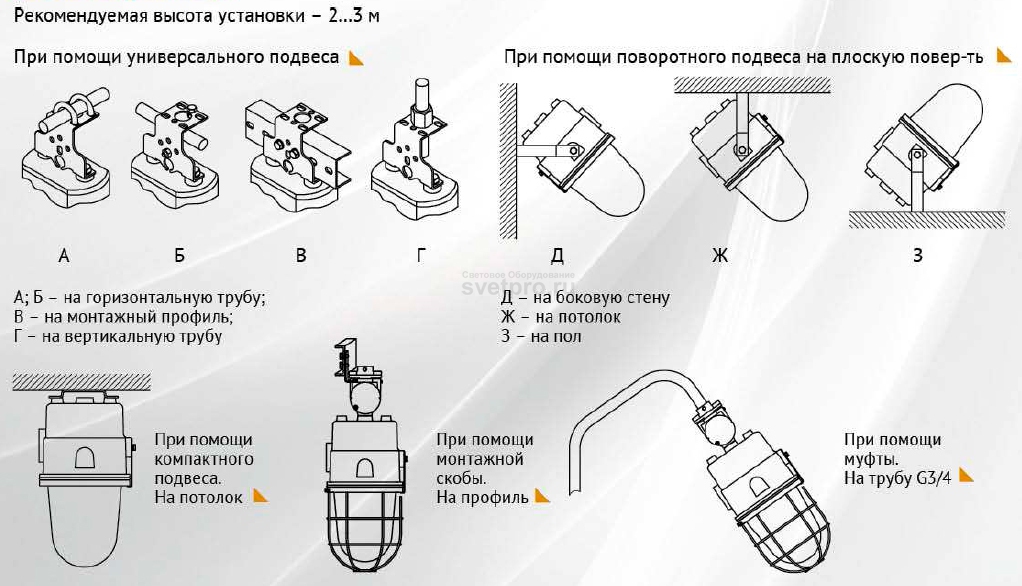

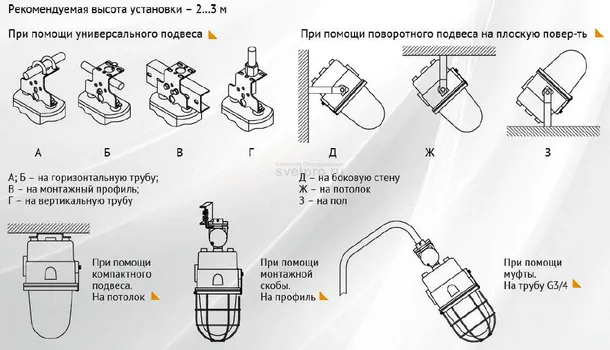

Варианты установки

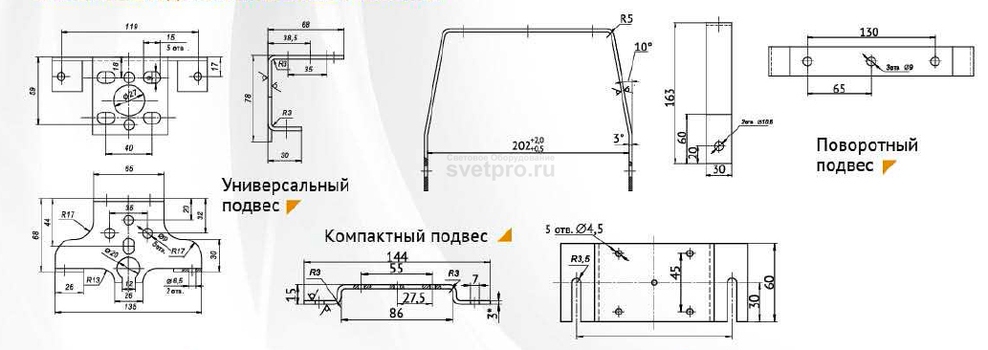

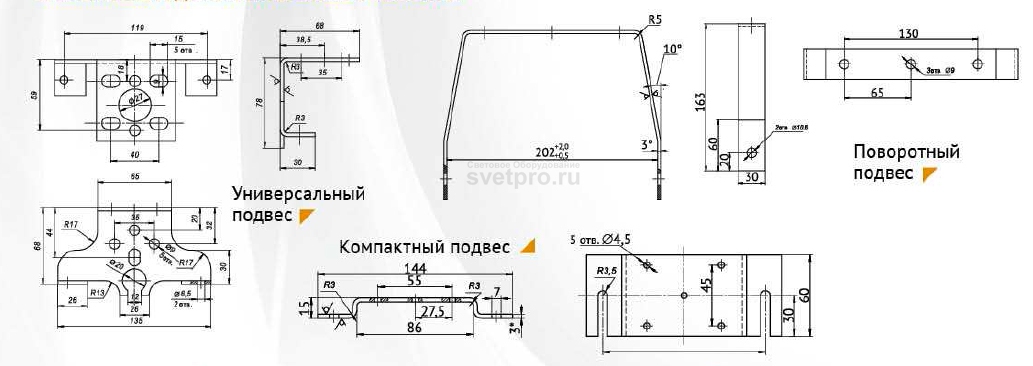

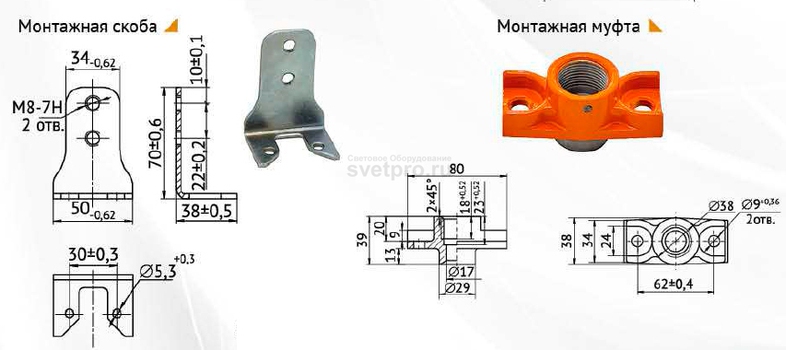

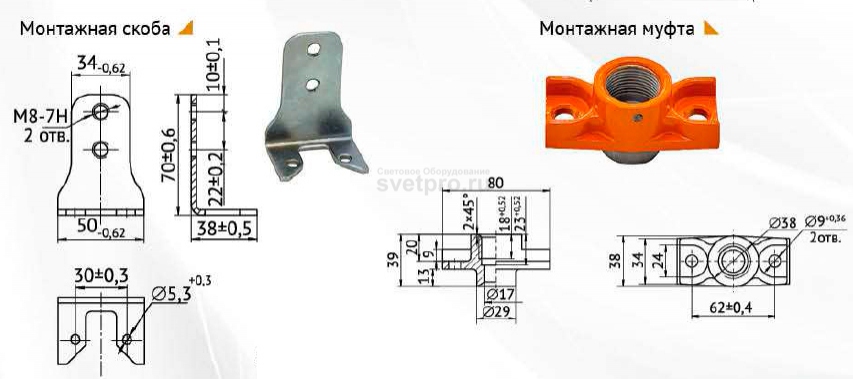

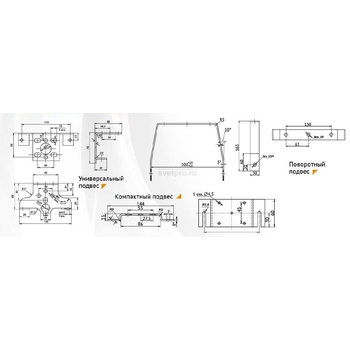

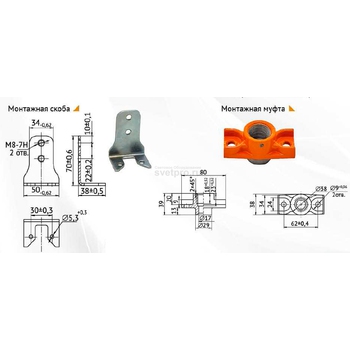

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

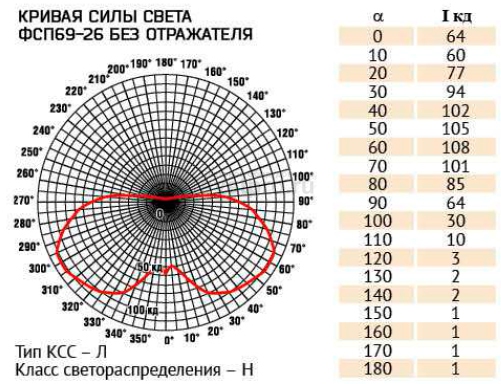

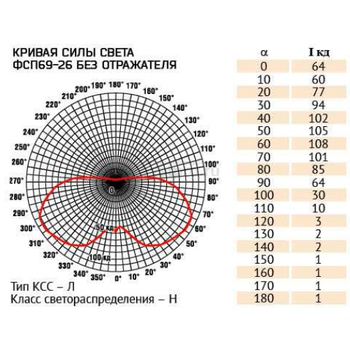

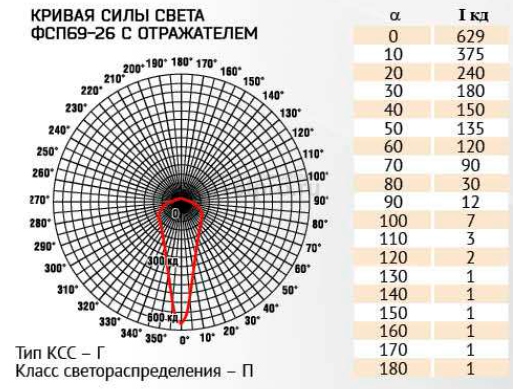

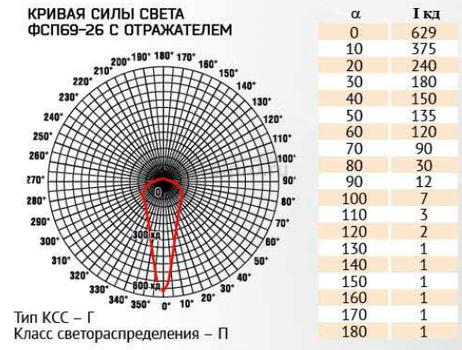

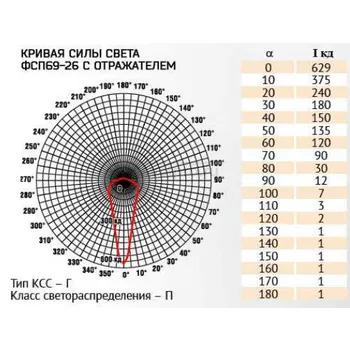

КСС

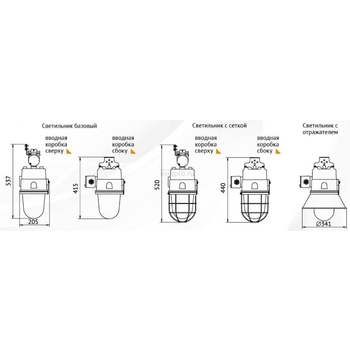

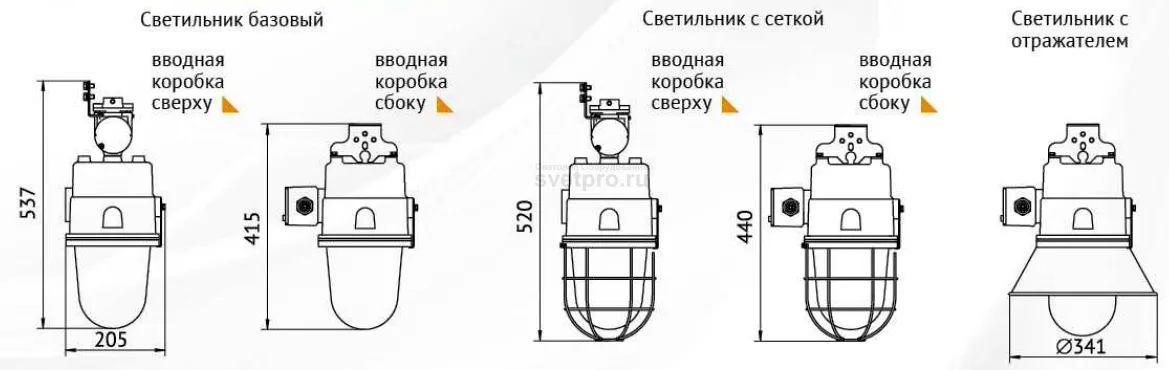

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаВремя работы в аварийном режиме, часСветовой потокКПД % не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность, Вт
Цоколь
Пост. режим Авар. режим
ФСП69-26-001 КЛЛ 26 PL-T/4p 3 1800 250 80 232x415 7,5
ФСП69-26-002 КЛЛ 26 PL-T/4p 3 1800 250 80 232x504 8,2
