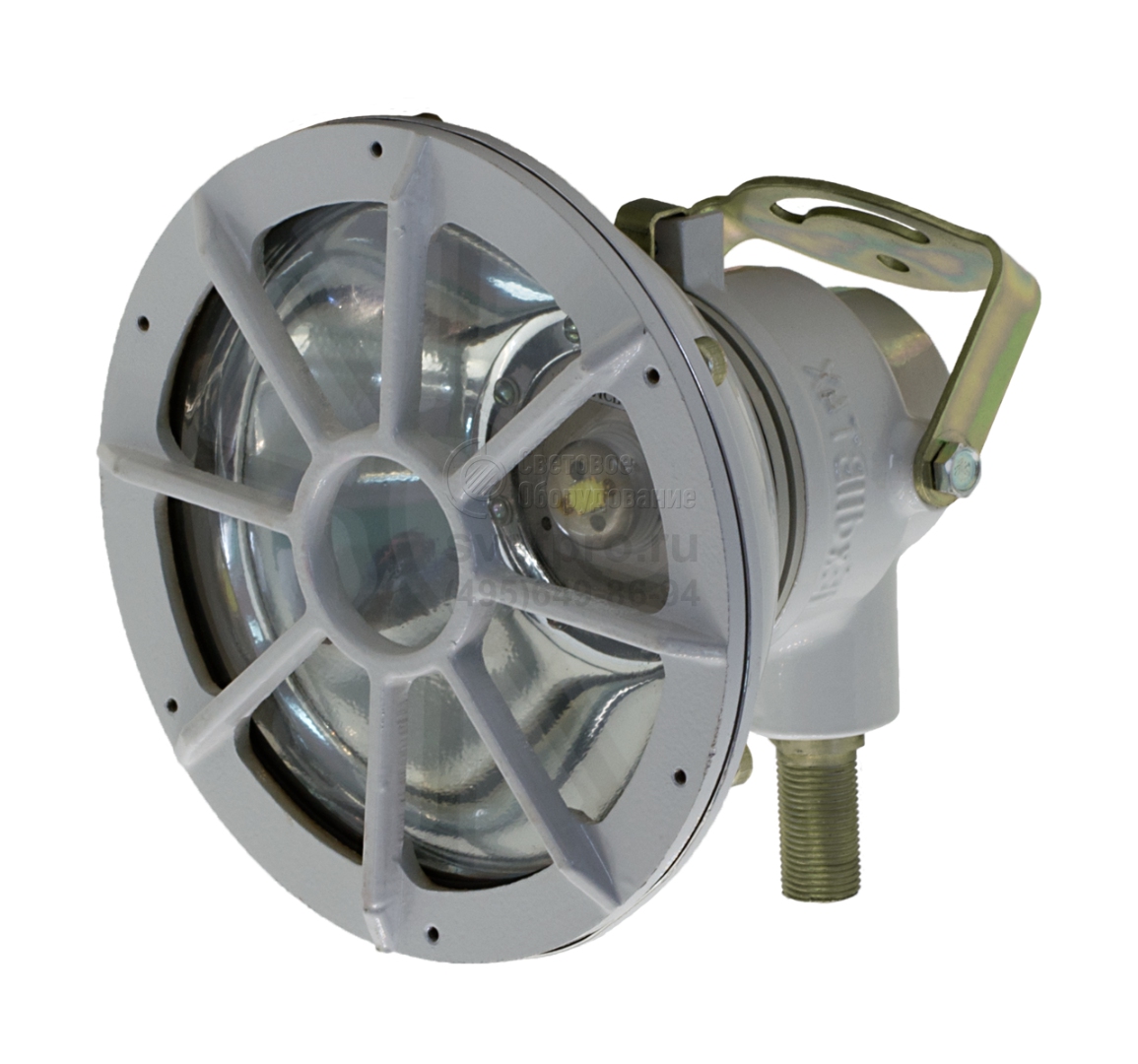

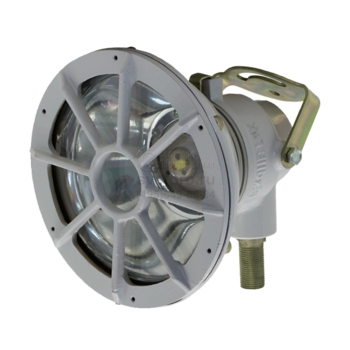

ФВН-64-2 Фары со светодиодным модулем
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 10÷60 В |
Класс защиты по току: | III |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ1, Т1 |
Артикул производителя: | ФВН-64-2 |
Мощность: | 5-15 Вт |
Гарантийный срок: | 36 мес. |
Цветовая температура: | 4000 К |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Осветительные приборы ФВН-64-2 эксплуатируются в условиях промышленных объектов: химических, нефтяных, газовых, деревообрабатывающих, лакокрасочных.
При монтаже и обслуживании применяется поставляемый совместно с изделием торцевой ключ и ключ-скоба. Клеммные колодки для подключения кабеля КГ (Ø 7–9 мм) расположены в полости корпуса. Светильник фиксируется на потолочной или стеновой плоскости. Скоба имеет сужающийся паз. Доступен резьбовой монтаж на трубу.
Источник питания обеспечивает наличие напряжения 10–60 В (DC/AC). Модификации изделия отличает мощность установленного светодиодного модуля: 5, 10, 15 Вт. Видимое излучение характеризуется нейтральной цветовой температурой (4000 К). На работоспособности модуля не отражается изменение температуры воздуха в интервале: -60оС – +50оС. Оптика обеспечивает формирование КСС типа К (угол 20о).
Модель ФВН-64-2 соответствует степени защиты IP54. Ее обеспечивает разъемный, отлитый из алюминиевого сплава, корпус и боросиликатный рассеиватель. Материалы ударопрочные, устойчивые к воздействию повышенных температур. На корпус нанесено порошковое окрашивание. Исполнение по взрывозащите – 1ExdIIBT4Х.
КОНСТРУКЦИЯ
Конструкция фар соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали фары выполнены из алюминиевого сплава. Рассеиватель из боросиликатного высокотемпературного ударопрочного стекла. Корпус и защитная сетка покрашены порошковой краской.
Исполнение по взрывозащите
1ExdIIBT4Х
Источники света
Наименование параметра |
Светодиодный модуль | ||
Напряжение питания, В | 10÷60 | ||
Род тока | DC/AC | ||
Потребляемая мощность, не более, Вт | 5 | 10 | 15 |
Сила света, не менее, кд | 500 | 1000 | 1500 |
Коэффициент мощности, не менее | 0,95 | ||
Угол излучения, не менее | 160° | ||
Ресурс, не менее, час | 50 000 |
Технические данные
Температура окружающей среды | от -60°С до +50°С |
Электрическая схема | прямое подключение к клеммам внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- фара с СД модулем - 1 шт.
- ключ торцевой - 1 шт.
- ключ-скоба - 1 шт.
Принадлежности по дополнительному заказу:
- кабель КГ (провод ПВС)
Пример записи заказа:
Фара ФВН-64-2 СДМ 5Вт

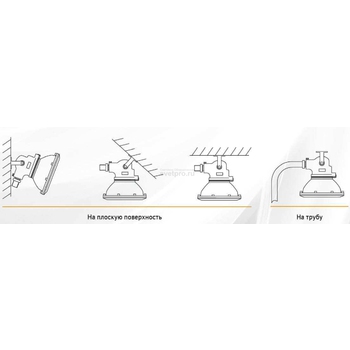

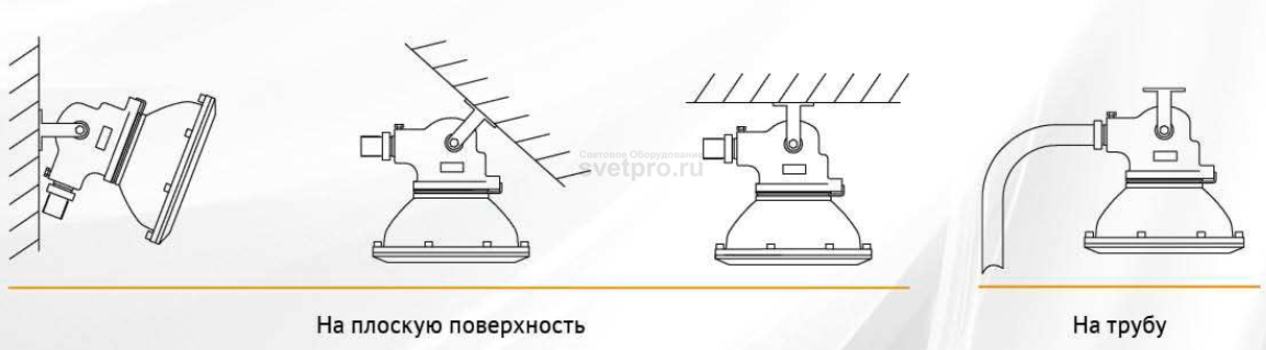

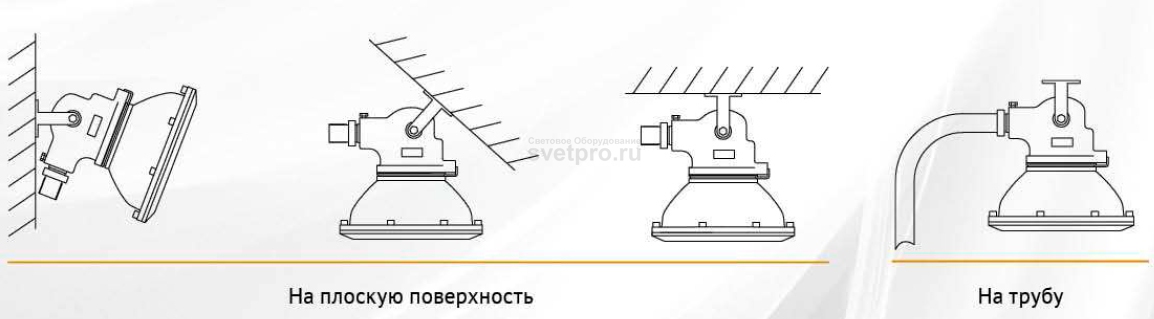

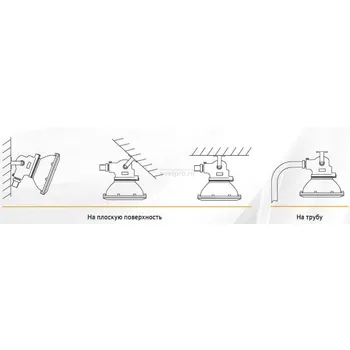

Варианты установки

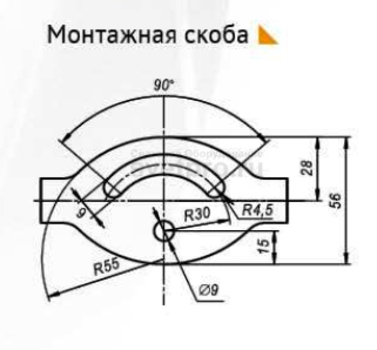

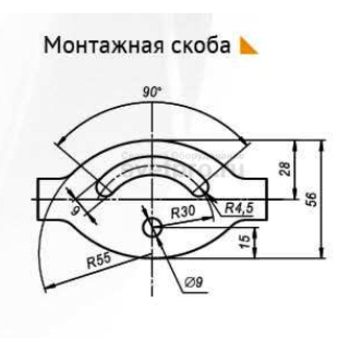

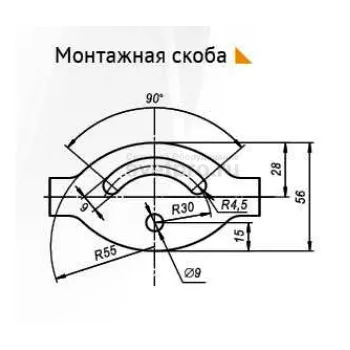

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ

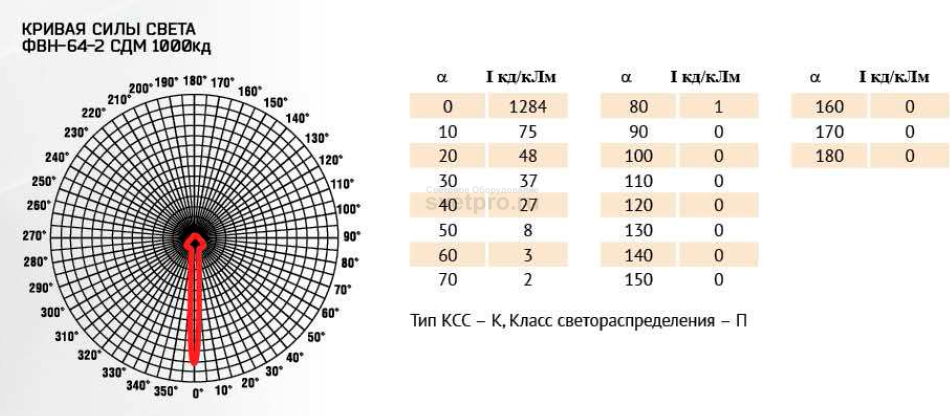

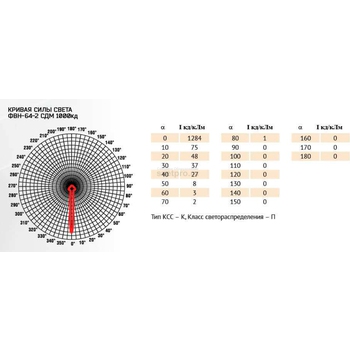

КСС

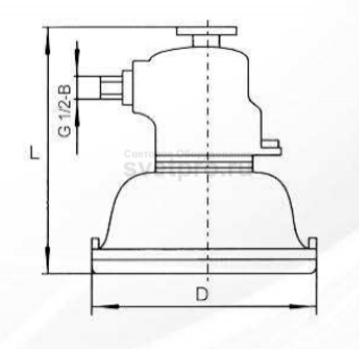

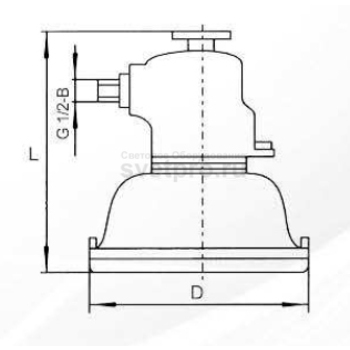

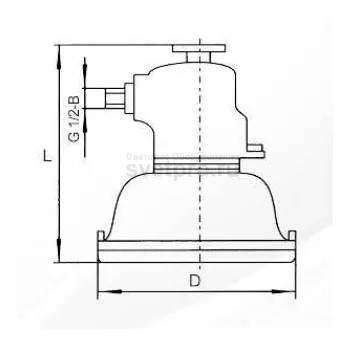

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Угол излучения, град. | Габариты (DxL) не более, мм | Масса не более, кг | Аналог светильника с лампой ЛОН, Вт | ||
---|---|---|---|---|---|---|---|
Тип | Мощность, Вт |
Напряжение, В |
|||||
ФВН-64-2 СДМ 5Вт | СДМ | 5 | 10÷60 | 20 | 209x210 | 2,7 | 60 |
ФВН-64-2 СДМ 10Вт | 10 | 75 | |||||
ФВН-64-2 СДМ 15Вт | 15 | 100 |
