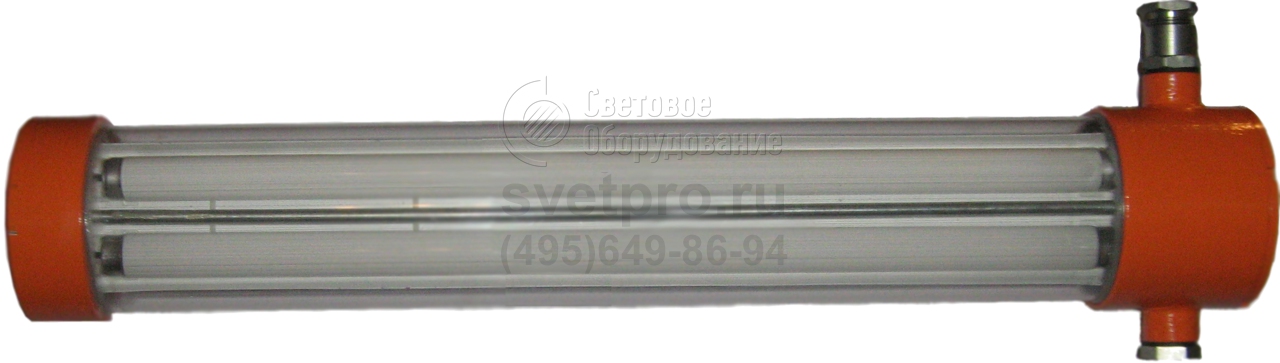

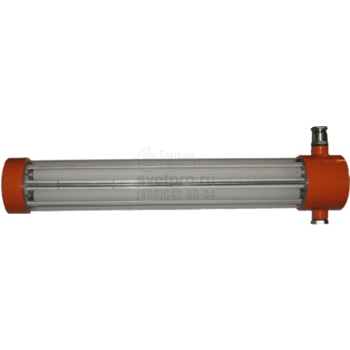

ЛПП50 Светильник для ламп КЛЛ, ЛЛ

Главная > Бренды > Ашасветотехника > ЛПП50 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Люминесцентная лампа (ЛЛ), Светодиоды (LED)
Цоколь: G13
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ3.1
Артикул производителя: ЛПП50
Мощность: 10-36 Вт
Гарантийный срок: 18 мес.
Световой поток: 1080-2600 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Светильник ЛПП50 эксплуатируется на нефтеперерабатывающих, химических, лакокрасочных, деревообрабатывающих предприятиях.

Выбор способа монтажа и высоты размещения (2–5 м) определяется спецификой помещений и технологического процесса. Может устанавливаться на опоре, стене, прикрепляться или подвешиваться к потолку. Укомплектован кабельным вводом и пробкой-заглушкой. Для транзитного подключения предназначен специальный крепежный элемент с резьбой.

Модельный ряд включает версии для использования двух люминесцентных (по 18 или 36 Вт) или светодиодных (по 10 или 20 Вт) ламп с цоколем G13. Каждая из них имеет варианты для обеспечения аварийного освещения (с БАП и аккумуляторной батареей) и транзитного монтажа (2 ввода). Использование СДЛ обеспечивает КПД светильника ≥90%, ЛЛ ≥70 (75)%, сos φ для всех модификаций ≥0,95.

Взрывонепроницаемость обеспечивают резьбовые вводы и резьбу в области объединения частей корпуса, подключение кабеля к клеммам, расположенным внутри корпуса. Герметичность (IP65) соблюдена наличием герметика в области закрепления светопропускающей оболочки ламп. Материалы (поликарбонат, стекло, алюминий) обладают ударопрочностью.

КОНСТРУКЦИЯ

Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающая защитная труба из ударопрочного стекла для ЛПП50-2х18 и ударопрочного поликарбоната для ЛПП50-2х36, герметично установлена в корпуусные детали при помощи герметика. Аппаратура управления встроенная. Для аварийного исполнения внутри корпуса установлены БАП и аккумуляторная батарея. Светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

Исполнение по взрывозащите

1ExdIICT6 Gb – ЛПП50-2х18
1ExdIIB+H2T6X Gb – ЛПП50-2х36

Источники света

Обозначение Мощность, Вт Световой поток, Лм
ЛПП50 линейные люминесцентные
ЛБ-18; ЛБ-36
18; 36 1080; 2600
ЛПП50 линейные светодиодные 10; 20 800÷1000; 1800÷2000

Технические данные

Температура окружающей среды:
без БАП от -15°С до +50°С
с БАП от -10°С до +40°С
с СДЛ от -40°С до +50°С
Электрическая схема прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля, мм 6-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка-заглушка - 1 шт..

Принадлежности по дополнительному заказу:

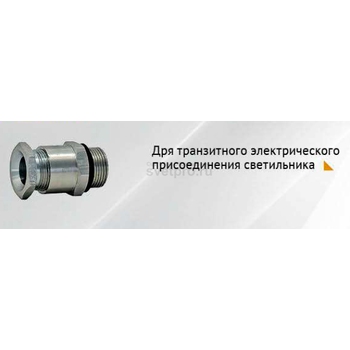

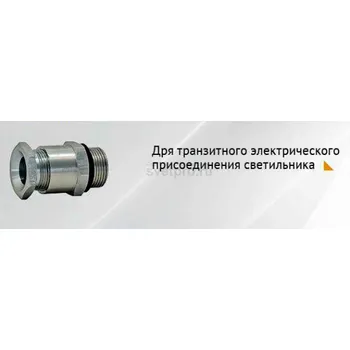

  • кабельный ввод (для транзитного подключения)
  • лампа КЛЛ (СДЛ)

Пример записи заказа:

а) при комплектации для ЛЛ ламп без БАП
1. Светильник ЛПП50-2х18-005 -1 шт.
2. Лампа ЛБ-18 - 2 шт.
3. Кабельный ввод -1 шт.
б) при комплектации для ЛЛ ламп с БАП
1. Светильник ЛПП50-2х18-001 АО -1 шт.
2. Лампа ЛБ-18 - 2 шт.
3. Кабельный ввод -1 шт.
в) при комплектации для СДЛ ламп без БАП
1. Светильник ЛПП50-2х18-005 СДЛ -1 шт.
2. Лампа СДЛ-10 - 2 шт.
3. Кабельный ввод -1 шт.

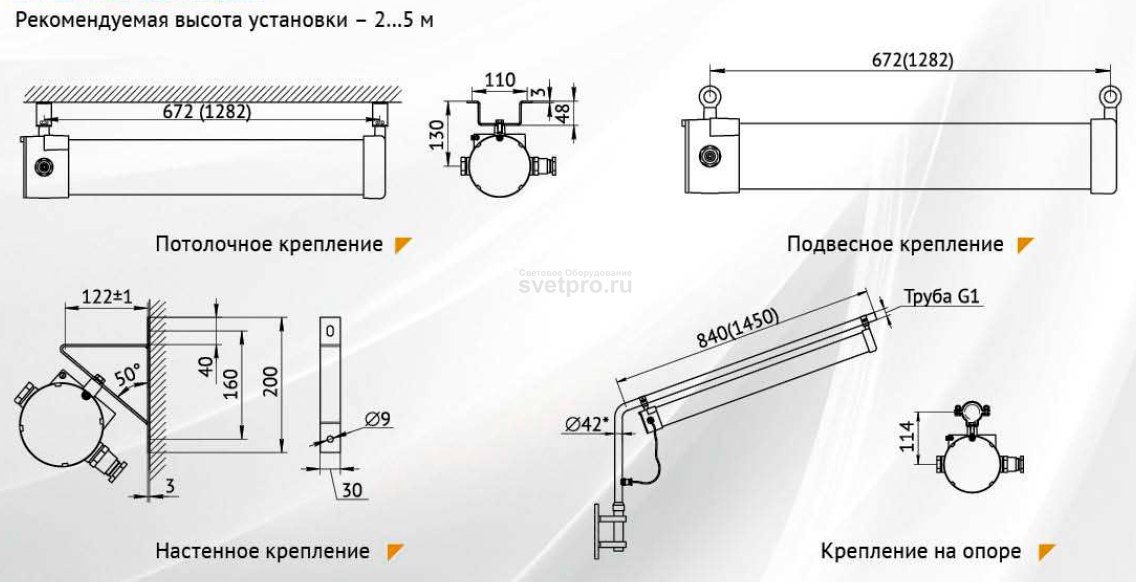

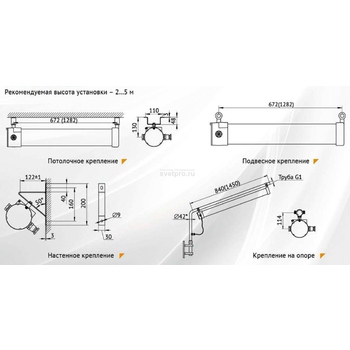

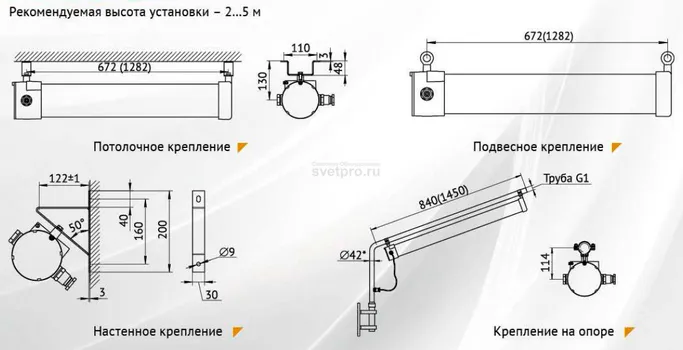

Варианты установки

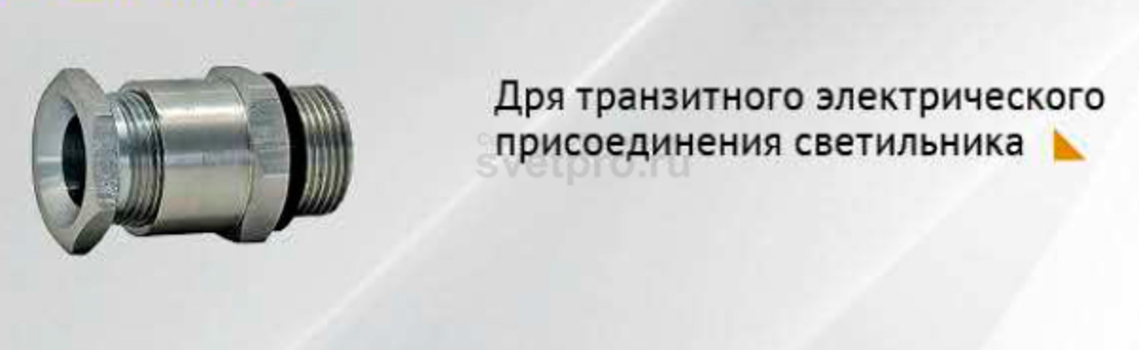

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ

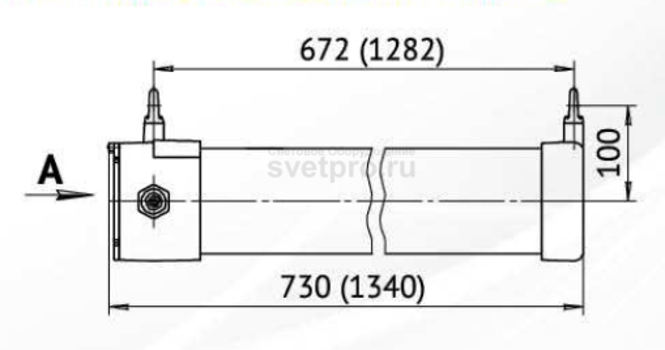

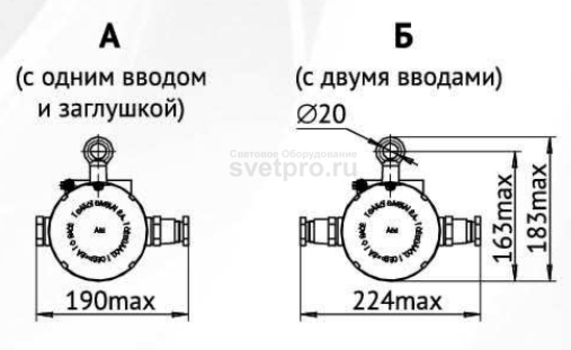

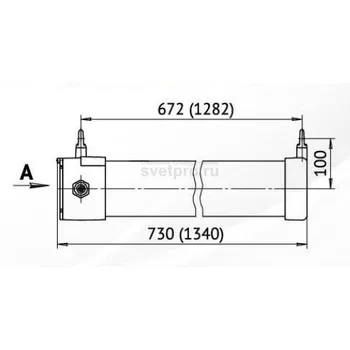

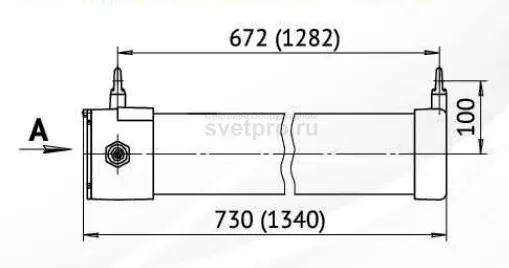

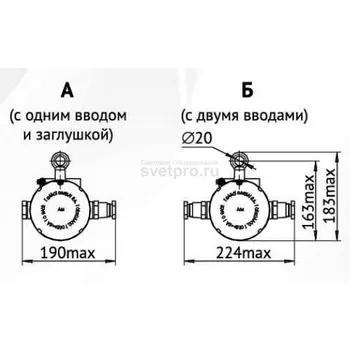

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаВремя работы в аварийном режиме, часСветовой поток, лмКПД % не менееCos φ не менееГабариты не более, ммМасса не более, кг
Тип Мощность Цоколь Пост. режим Авар. режим
ЛПП50-2х18-005 ЛЛ 2x18 G13 - 1500 - 70 0,95 730x190 4,95
ЛПП50-2х36-007 ЛЛ 2x36 G13 - 3900 - 75 0,95 1340x190 6,95
ЛПП50-2х18-005 СДЛ СДЛ 2x10 G13 - 1800 - 90 0,95 730x190  4,95
ЛПП5О-2х36-0О7 СДЛ СДЛ 2x20 G13 - 3600 - 90 0,95 1340x190 6,95
ЛПП5О-2х18-0О1 АО ЛЛ 2x18 G13 3 1500 - 70 0,95 730x190 5,58
ЛПП50-2х36-003 АО ЛЛ 2x36 G13 3 3900 - 75 0,95 1340x190 7,59
ЛПП50-2х18-001 СДЛ АО СДЛ 2x10 G13 - 1800 - 90 0,95 730x190 5,58
ЛПП50-2х36-003 СДЛ АО СДЛ 2x20 G13 - 3600 - 90 0,95 1340x190 7,59
