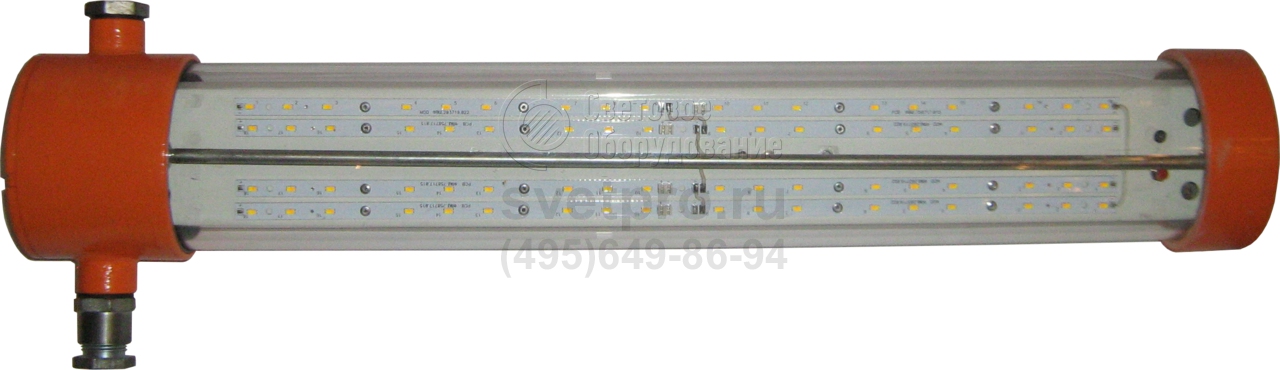

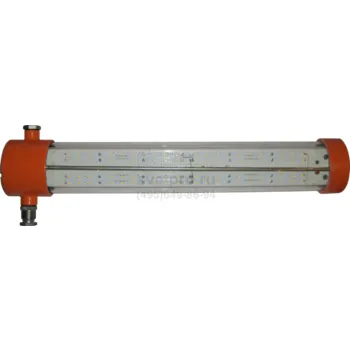

ЛПП50 СДМ Светильник светодиодный

Главная > Бренды > Ашасветотехника > ЛПП50 СДМ Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 176÷260 В
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ЛПП50 СДМ
Мощность: 36-72 Вт
Гарантийный срок: 36 мес.
Индекс цветопередачи: >80 Ra
Цветовая температура: 4000 К
Световой поток: 4000-8000 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель ЛПП50 СДМ рекомендована для систем освещения, оборудуемых на объектах химической, нефтяной, газовой, деревообрабатывающей, лакокрасочной промышленности.

Для эффективного распоряжения световым потоком рекомендована высота 2–5 м. С помощью кронштейнов или скоб (аксессуары), рым-болтов (базовая комплектация) изделие фиксируется на стене, потолке или подвешивается к нему. Применяется способ закрепления на металлической опорной конструкции.

В модификациях устанавливаются модули 36 и 72 Вт (4000 и 8000 лм). ПРА размещается в корпусе, обеспечивая работу изделия в сети с переменными параметрами (176–260 В). Для транзитного подключения используются версии с двумя кабельными вводами. Нейтральная цветовая температура света по заказу изменяется на требуемую. Одиночное подключение реализуется использованием пробки-заглушки.

Степень защиты светильника ЛПП50 СДМ – IP65, исполнение по взрывозащите: 1ExdIICT6 Gb и 1ExdIIВ+Н2 T6 Gb X. Корпус и крышка, отлитые из алюминиевого сплава, окрашены и объединены резьбовым соединением. Модуль помещен в прозрачную ударопрочную трубу (стекло или поликарбонат), зафиксированную с использованием герметика.

КОНСТРУКЦИЯ

Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава и покрашены порошковой краской. Соединение корпуса и крышки резьбовое. Светопропускающая защитная труба из ударопрочного стекла для ЛПП50-36 СДМ и ударопрочного поликарбоната для ЛПП50-72 СДМ герметично установлена в корпусные детали при помощи герметика. Аппаратура управления встроенная. Светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети.

Исполнение по взрывозащите

1ExdIICT6 Gb – ЛПП50-36 СДМ;
1ExdIIВ+Н2 T6 Gb X – ЛПП50-72 СДМ

Источники света

Линейные светодиодные модули

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 176÷260 AC
Потребляемая мощность, не более, Вт 36 72
Световой поток, не менее, Лм 4000 8000
Коэффициент мощности, не менее 0,98
Угол излучения, не менее 120°
Цветовая температура 4000К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -40°С до +50°С
Электрическая схема подключение к клеммам колодки внутри вводной коробки
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка-заглушка - 1 шт.
  • рым-болт - 2 шт.

Принадлежности по дополнительному заказу:

  • кронштейн настенный
  • кронштейн на трубу
  • скоба настенно-потолочная
  • дополнительный кабельный ввод

Пример записи заказа:

а) с базовой комплектацией:
- Светильник ЛПП50-36 СДМ 4000К -1 шт.
б) с дополнительной комплектацией:
- Светильник ЛПП50-36 СДМ 4000К -1 шт.
- Дополнительный кабельный ввод -1 шт.
- Скоба настенно-потолочная - 2 шт.

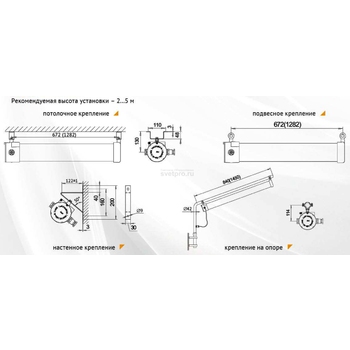

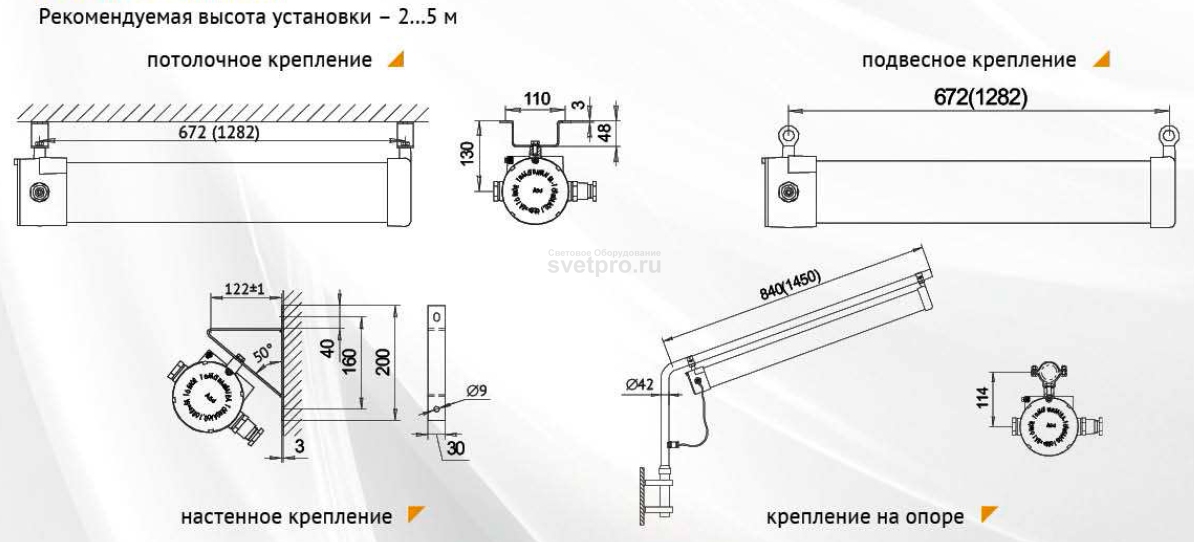

Варианты установки

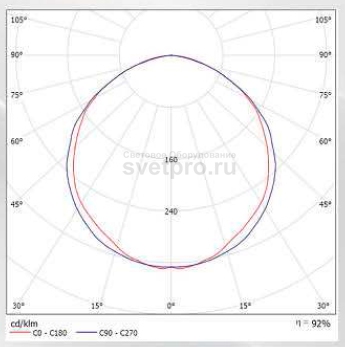

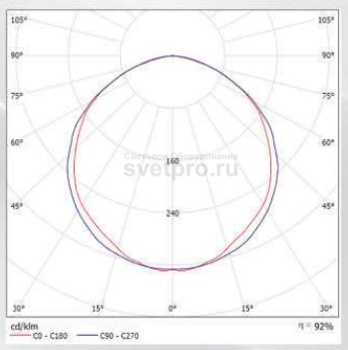

КСС

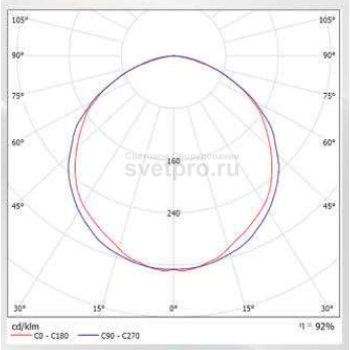

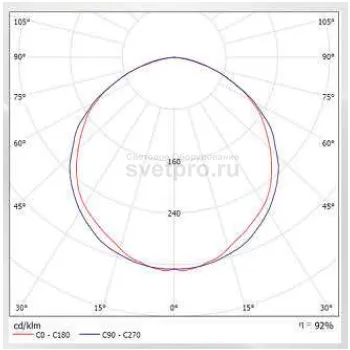

КРИВАЯ СИЛЫ СВЕТА ЛПП50-З6 СДМ
Тип КСС - Д, Класс светораспределения - П

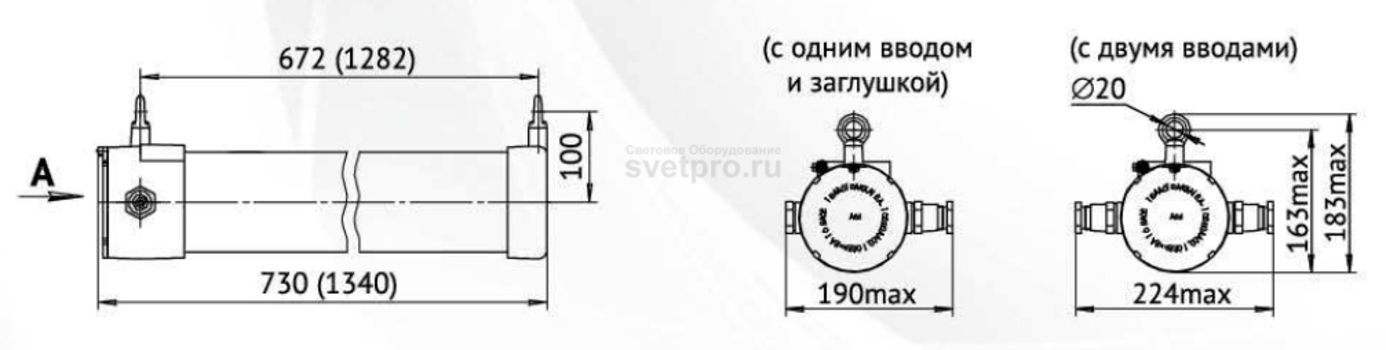

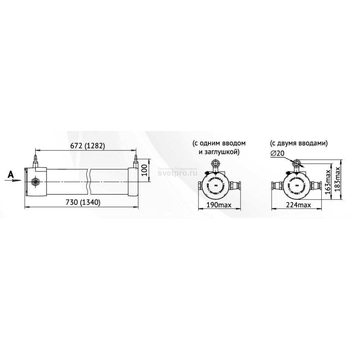

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаГабариты не более, ммМасса не более, кгАналог светильника** с лампами ЛБ, Вт
Напряжение, В
Мощность, Вт
ЛПП50-36 СДМ 220; 240 36 730x190 4,95 4x18
ЛПП50-72 СДМ 220; 240 72 1340x190 6,95 4x36

* - возможно изготовление светильников с СДМ (светодиодным модулем) меньшей мощности
** - при близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛБ составляет в среднем 0,65, а светильника с СДМ 0,9. Для получения одинаковой
освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 25% меньше светового потока ЛБ.
