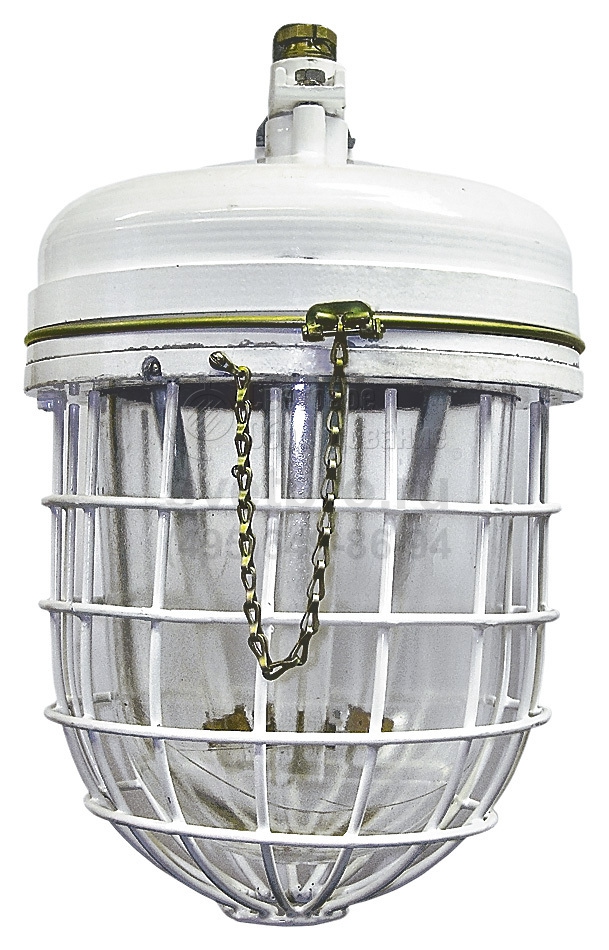

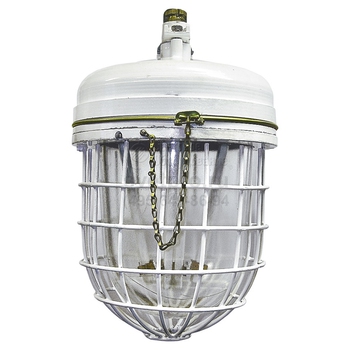

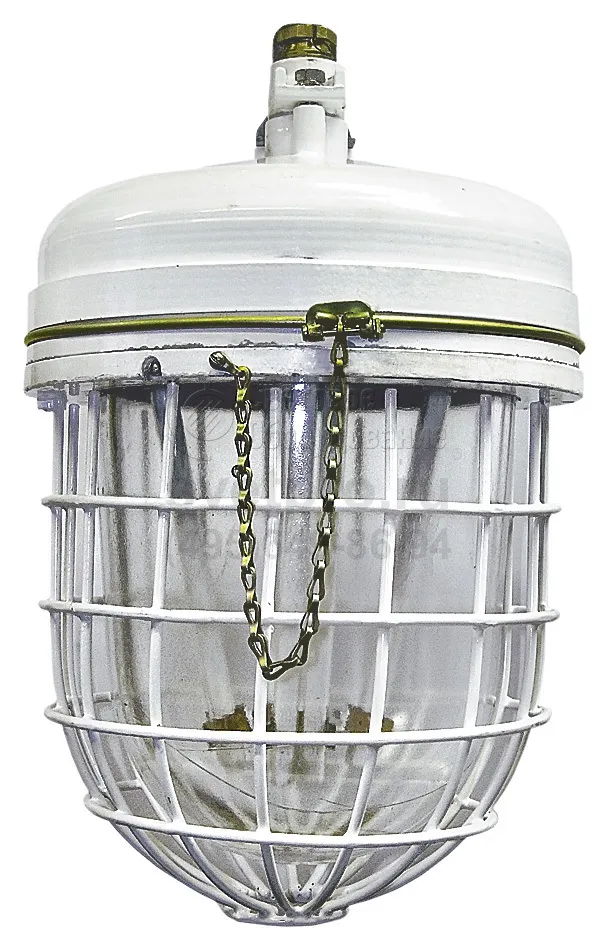

НСП55 Подвесной светильник для ламп ЛОН, КЛЛ, СДЛ

Главная > Бренды > Ашасветотехника > НСП55 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED), Лампа накаливания (ЛОН), Компактная люминесцентная лампа (КЛЛ)
Цоколь: E27
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP66
Климатическое исполнение: У1
Артикул производителя: НСП55
Мощность: 40-300 Вт
Гарантийный срок: 18 мес.
Световой поток: 4300-6700 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительный прибор НСП55 применяют для освещения помещений с нестандартной воздушной средой, свойственной предприятиям химической, нефтехимической, нефтяной, деревообрабатывающей промышленности, лакокрасочного и мебельного производства.

Изделие размещается на высоте 4–6 м. Для прикрепления на монтажный профиль используют скобу, на трубу G3/4 – муфту.

Параметры базовой версии: 275х430 мм. В корпусе установлен патрон Е27 для ламп: ЛОН (до 300 Вт), КЛЛ (до 85 Вт), СДЛ (до 40 Вт). ПРА не требуется. Тип лампы определяет температурный диапазон эксплуатации светильника, цветовую температуру света, эффективность использования потребляемой от стандартной сети электроэнергии, потребность в обслуживании. КПД светильника ≥80%. В интересах повышения ударопрочности дополнительно устанавливается металлическая сетка, а внешний отражатель – для изменения конфигурации КСС.

Взрывонепроницаемая оболочка (исполнение 1ЕхdIIСТ4 Gb) формируется корпусом, части которого отлиты из сплава алюминия и объединены резьбовыми соединениями. Соответствие степени защиты IP66 соблюдено использованием боросиликатного колпака, зафиксированного в кольце герметиком, и резиновой прокладки. Клеммная колодка помещена в корпус.

КОНСТРУКЦИЯ

Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Защитная сетка покрашена порошковой краской.

Исполнение по взрывозащите

1ЕхdIIСТ4 Gb

Источники света

Обозначение Мощность, Вт Световой поток, Лм
НСП55 (накаливания (ЛОН)) до 300 4800
НСП55 (компактные люминесцентные (КЛЛ)) до 85 6700
в соответствии с графиком предельных
габаритных размеров
НСП55 (светодиодные (СДЛ)) до 40 4300
в соответствии с графиком предельных
габаритных размеров

Допускается применение компактных люминесцентных и светодиодных ламп мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами в соответствии с графиком:

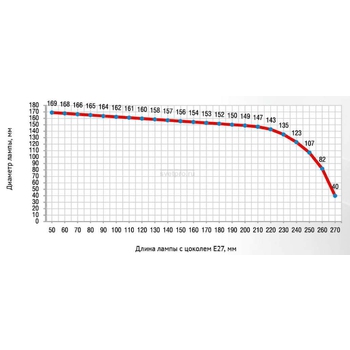

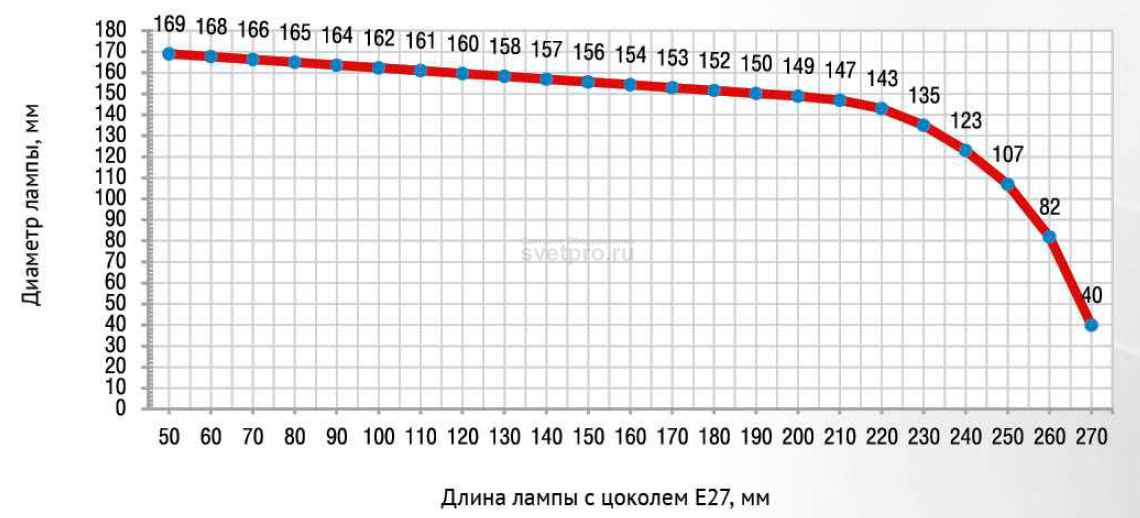

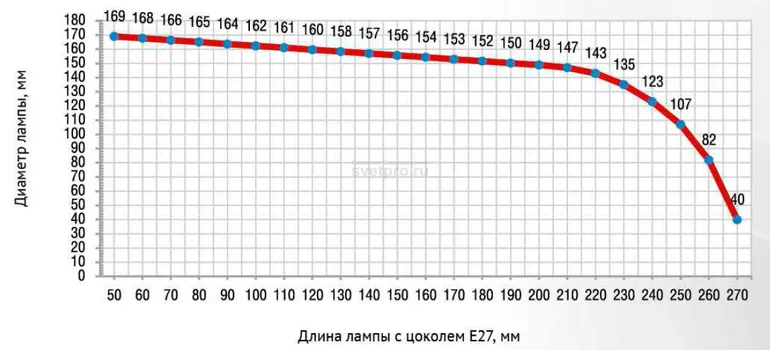

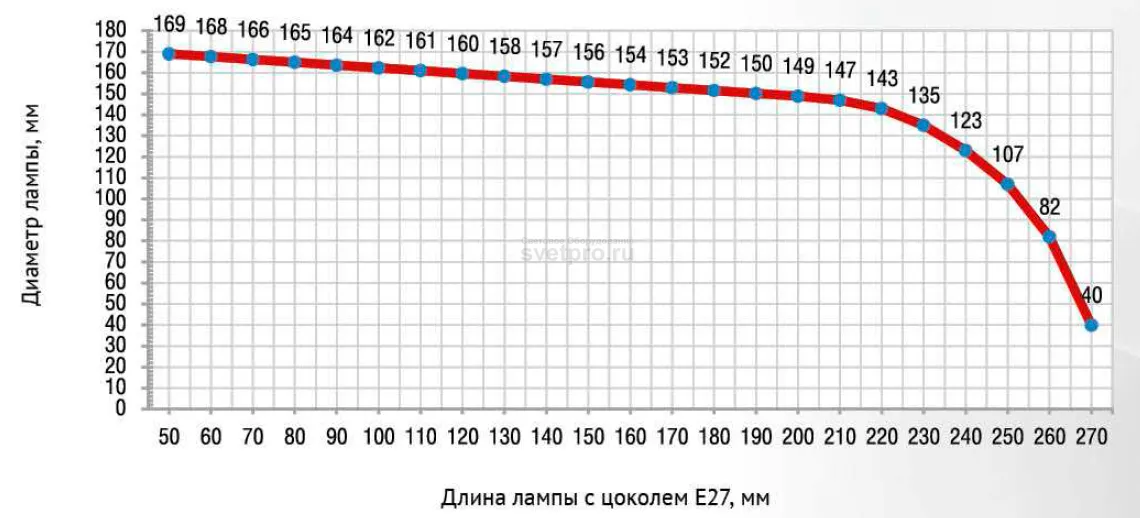

ПРЕДЕЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ КЛЛ И СВЕТОДИОДНЫХ ЛАМП В СВЕТИЛЬНИКАХ НСП55

Технические данные

Температура окружающей среды:
ЛОН от -45°С до +40°С
КЛЛ от -15°С до +40°С
СДЛ от -40°С до +40°С
Электрическая схема прямое подключение к клеммам колодки внутри корпуса
Диаметр подводимого кабеля, мм 7-9
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • резиновая прокладка 09 мм - 1 шт.
  • ключ торцевой - 1 шт.

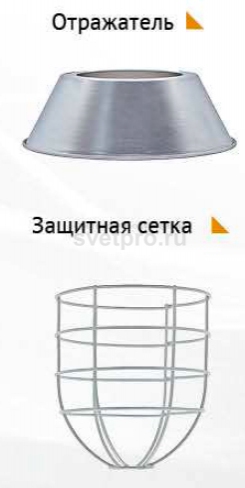

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель
  • лампа КЛЛ (СДЛ)

Пример записи заказа:

а) при комплектации для ЛОН
1. Светильник НСП55-300-001
2. Защитная сетка
3. Внешний отражатель
б) при комплектации для КЛЛ
1. Светильник НСП55-300-001 КЛЛ 85Вт
2. Защитная сетка
3. Внешний отражатель
4. Компактная люминесцентная лампа Космос Т5 SPC 85W Е27 4000К
в) при комплектации для СДЛ
1. Светильник НСП55-300-001 СДЛ 40Вт
2. Защитная сетка
3. Внешний отражатель
4. Светодиодная лампа Geniled СДЛ-КС 40W Е27 4000К

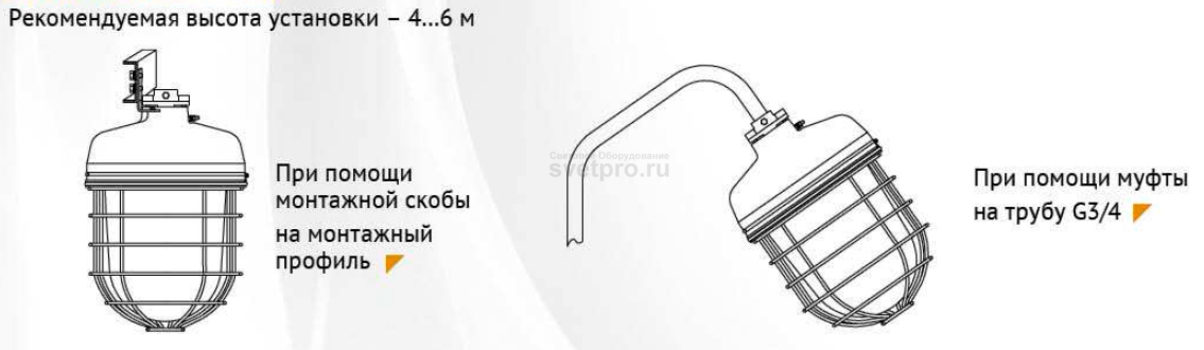

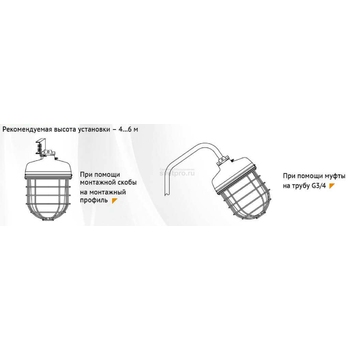

Варианты установки

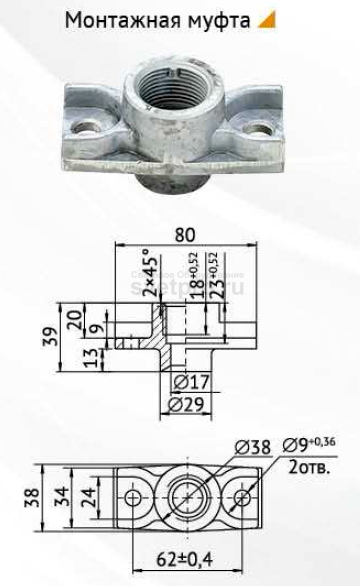

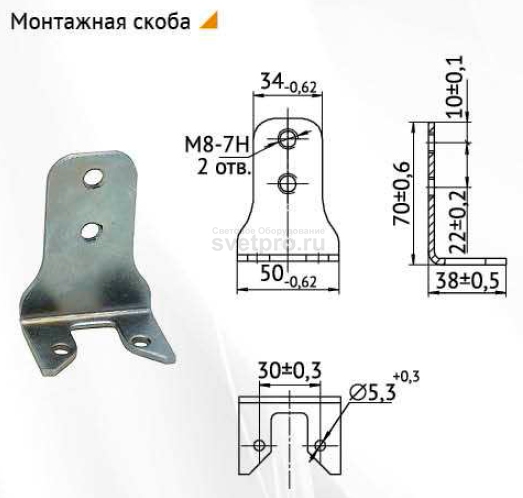

Крепежные и дополнительные элементы

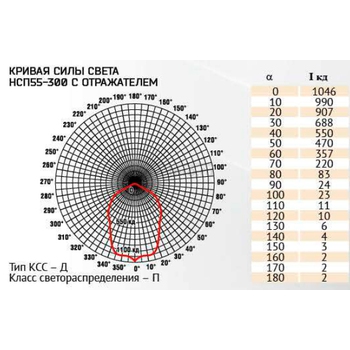

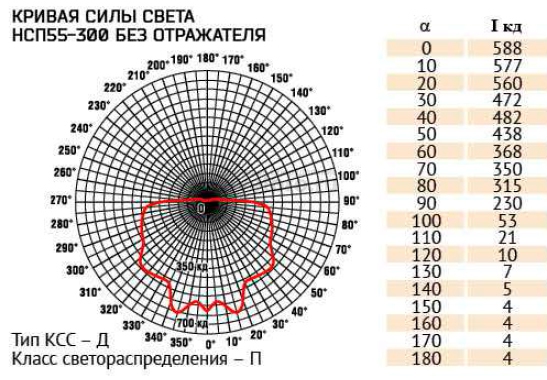

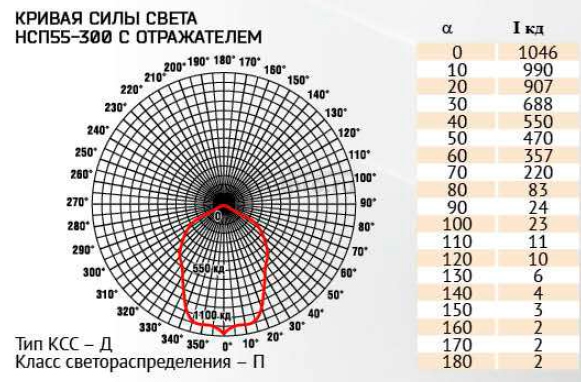

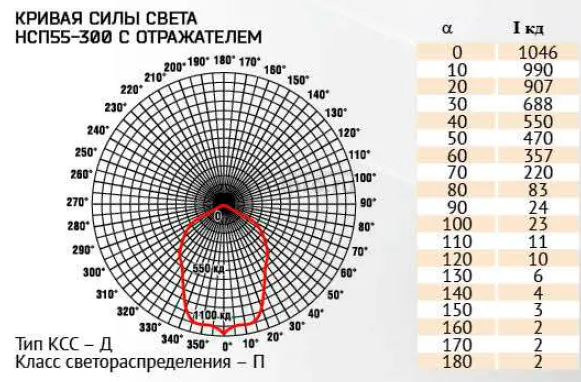

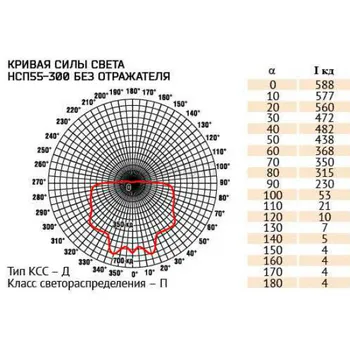

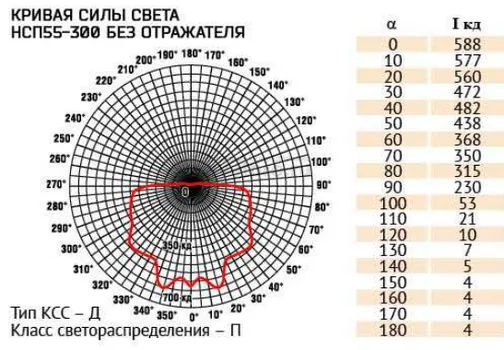

КСС

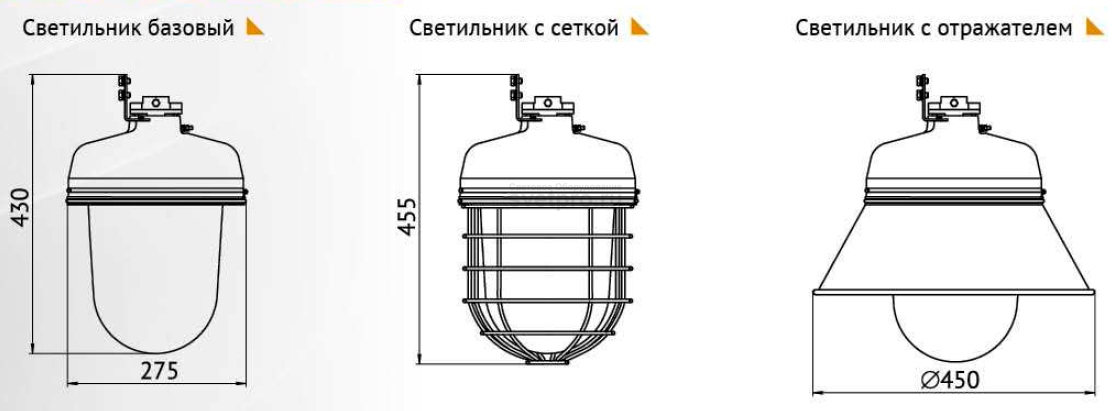

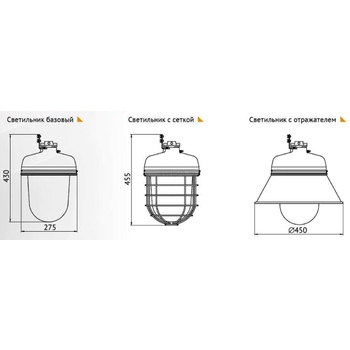

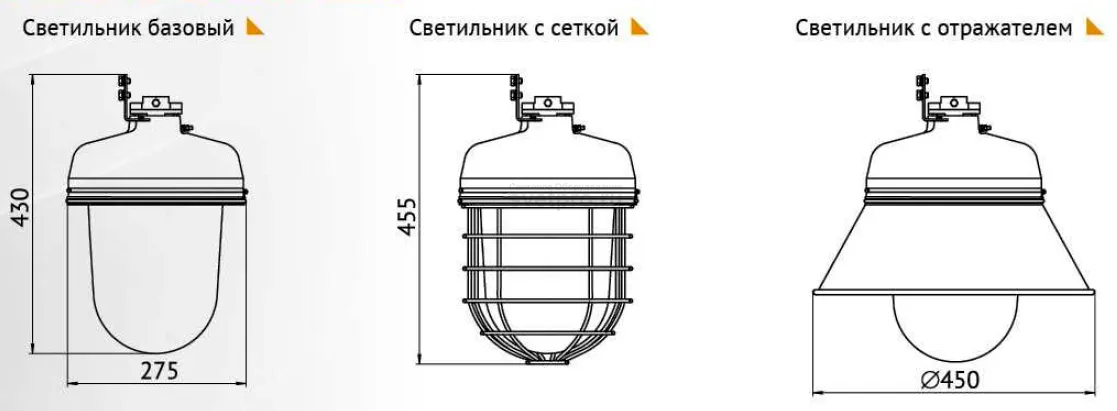

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаКПД% не менееГабариты не более, ммМасса не более, кг
Тип Мощность Цоколь
НСП55-300-001 ЛОН до 300 Е27 80 275x430 9,3
НСП55-300-001 КЛЛ КЛЛ до 85 Е27 80 275x430 9,3
НСП55-300-001 СДЛ СДЛ до 40 Е27 80 275x430 9,3
