НСП69 Подвесной светильник для ламп ЛОН, КЛЛ, СДЛ

Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Лампа накаливания (ЛОН), Компактная люминесцентная лампа (КЛЛ), ДРВ (ДРЛ прямого включения), Светодиоды (LED)
Цоколь: E27
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1, Т1
Артикул производителя: НСП69
Мощность: 20-300 Вт
Гарантийный срок: 18 мес.
Световой поток: 1400-4800 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы НСП69 исключают вероятность воспламенения пылевых или газообразных компонентов, присутствующих в воздушной среде на нефтеперерабатывающих, химических, лакокрасочных, деревообрабатывающих производствах.

Подвесной монтаж на высоте от трех до пяти метров осуществляется на вертикальных и горизонтальных трубах, профиле, крюке, поверхности потолка с использованием монтажной скобы, муфты, компактного подвеса. Возможен вариант поворотной установки на потолок, стену, пол.

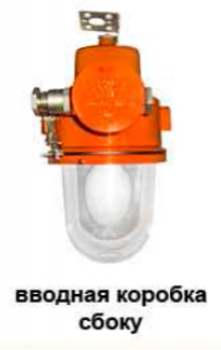

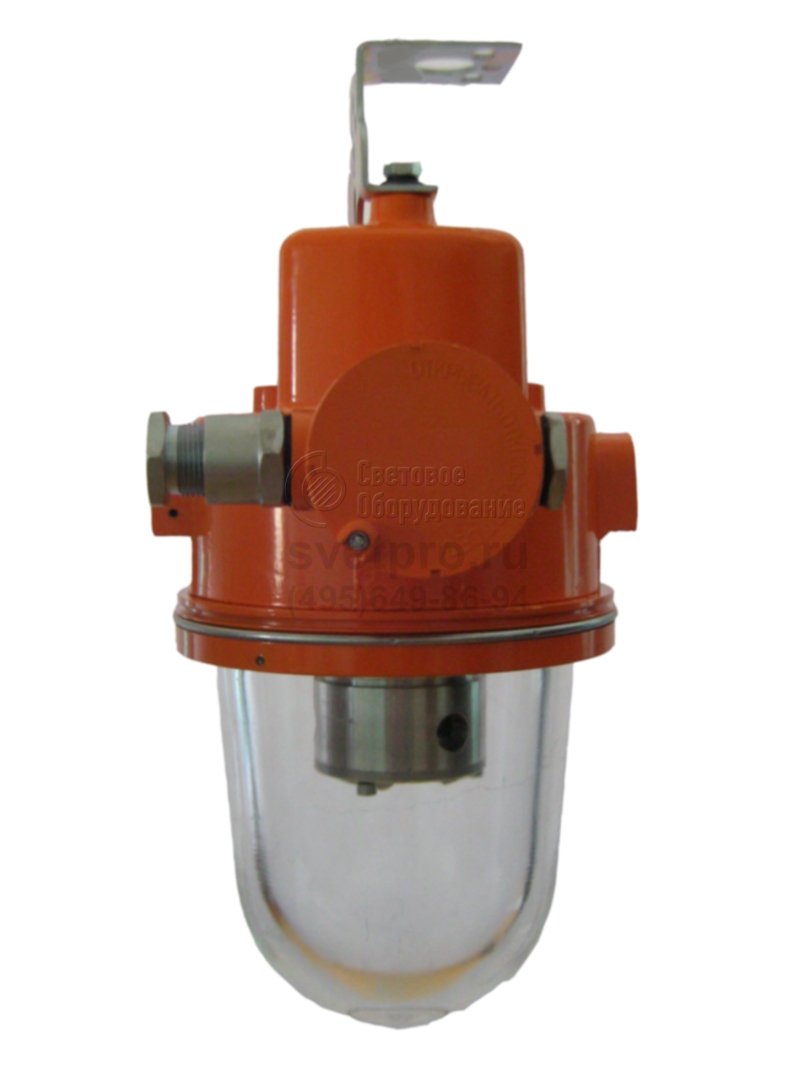

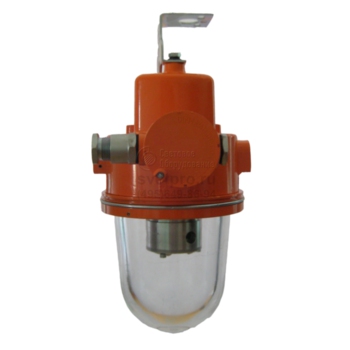

При боковом расположении вводной коробки изделие устанавливается не только одиночно, комплектуясь кабельным вводом и пробкой (заглушкой), но и в магистральных вариантах, дооснащенных вторым кабельным вводом. В патрон Е27 могут устанавливаться лампы, не нуждающиеся во внешнем ПРА, габариты которых совместимы с габаритами изделия: ЛОН, ДРВ, КЛЛ, СДЛ. Группа температурного класса в обозначении исполнения по взрывозащите зависит от мощности и типа источника света.

Степень конструктивной защиты IP65 обеспечена применением при объединении элементов корпуса и крышки вводной коробки резьбовых соединений, наличием боросиликатного ударопрочного колпака, закрепленного в кольце с использованием герметика, и кабельными вводами.

КОНСТРУКЦИЯ

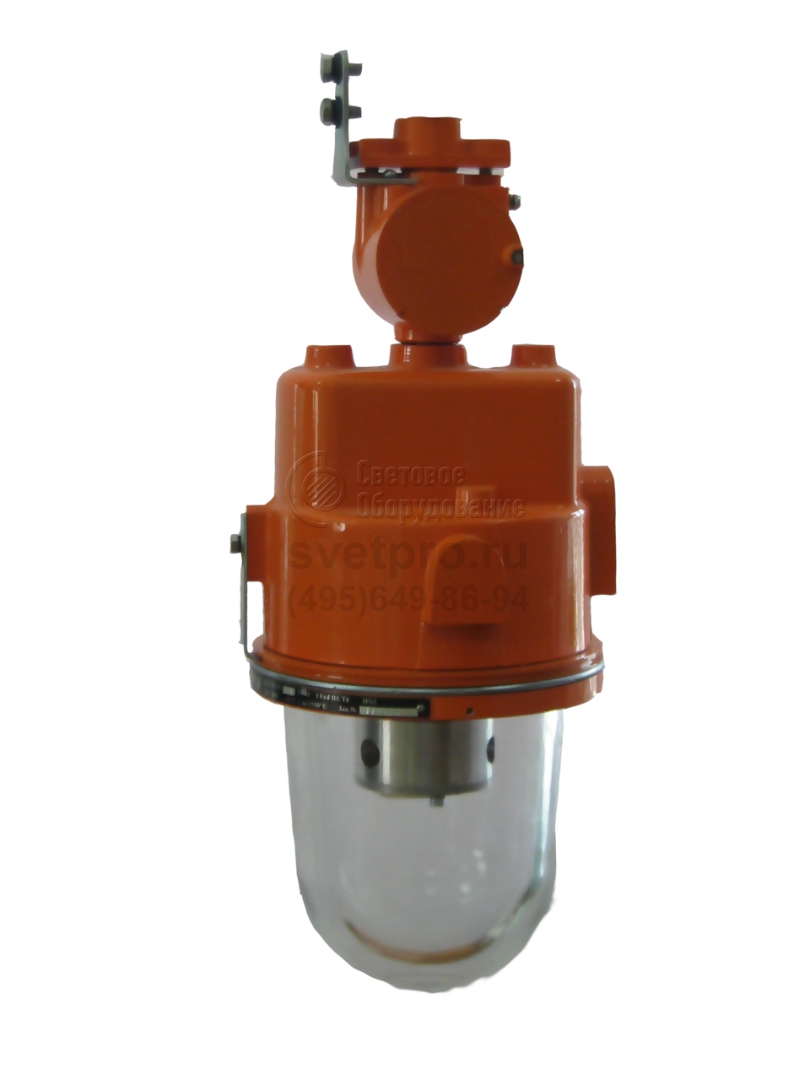

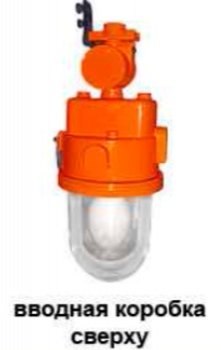

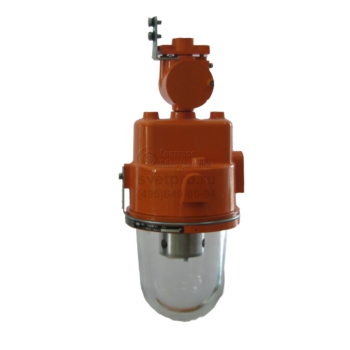

Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Исполнение по взрывозащите

1ExdIICT6 — НСП69-100, все КЛЛ и СД лампы
1ExdIICT5 — НСП69-160, НСП69-200
1ExdIICT4 — НСП69-300

Источники света

Обозначение Мощность, Вт Световой поток, Лм
НСП69 (накаливания (ЛОН)) 100; 200; 300 1400; 3000; 4800
НСП69 (смешанного света (ДРВ)) 160 3200
НСП69 (компактные люминесцентные (КЛЛ)) до 55 2800
в соответствии с графиком предельных
габаритных размеров
НСП69 (светодиодные (СДЛ)) до 20 1720
в соответствии с графиком предельных
габаритных размеров

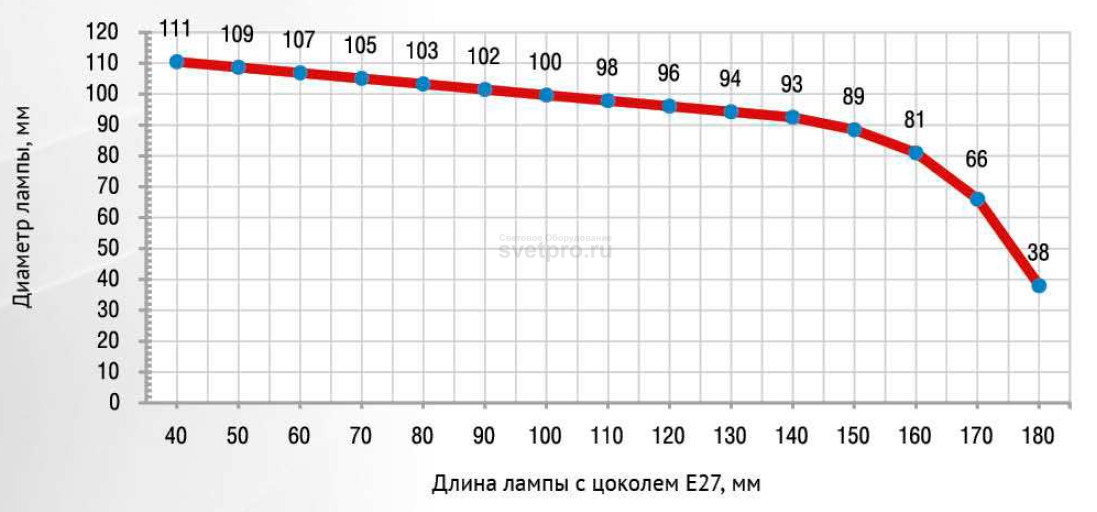

Допускается применение компактных люминесцентных и светодиодных ламп мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами в соответствии с графиком:

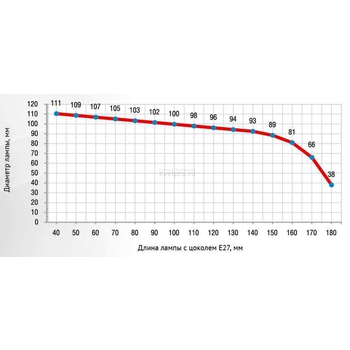

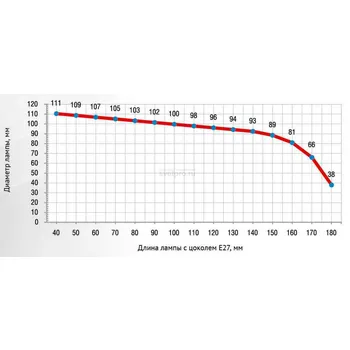

ПРЕДЕЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ КЛЛ И СВЕТОДИОДНЫХ ЛАМП В СВЕТИЛЬНИКАХ НСП69

Технические данные

Температура окружающей среды:
ЛОН от -60°С до +50°С
КЛЛ от -15°С до +40°С
СДЛ от -40°С до +40°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-14 (16-для вводной коробки сверху)
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка (заглушка) - 1 шт.

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель
  • кабельный ввод (для транзитного подключения)
  • универсальный подвес
  • поворотная скоба
  • компактный подвес
  • комбинированный подвес
  • лампа КЛЛ (СДЛ)

Пример записи заказа:

а) при комплектации для ЛОН
1. Светильник НСП69-100-007
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель
б) при комплектации для КЛЛ
1. Светильник НСП69-100-007 КЛЛ 55Вт
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель
5. Компактная люминесцентная лампа GENERAL GSPH 55W Е27 4000К
в) при комплектации для СДЛ
1. Светильник НСП69-100-007 СДЛ 20Вт
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель
5. Светодиодная лампа X-Flash BULB 20W Е27 4000К

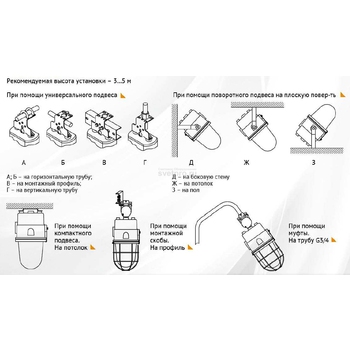

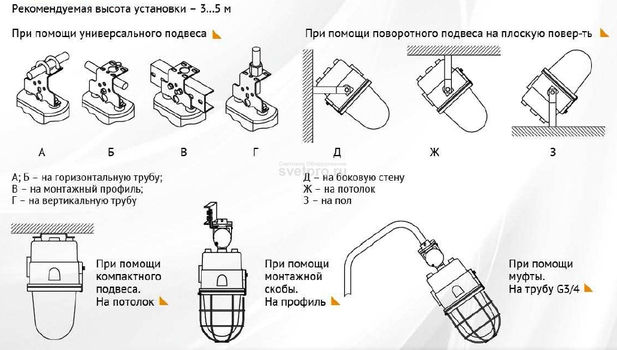

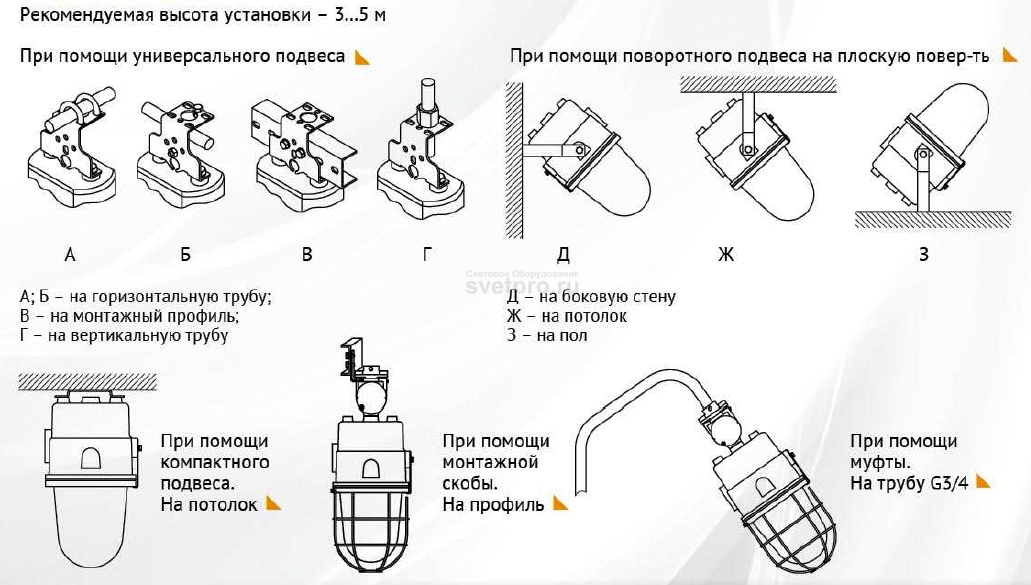

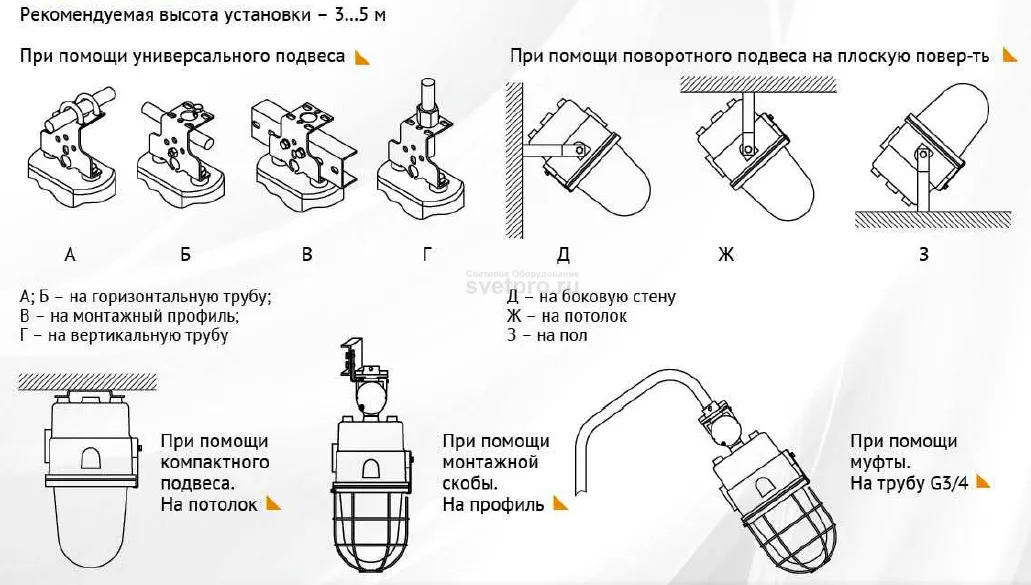

Варианты установки

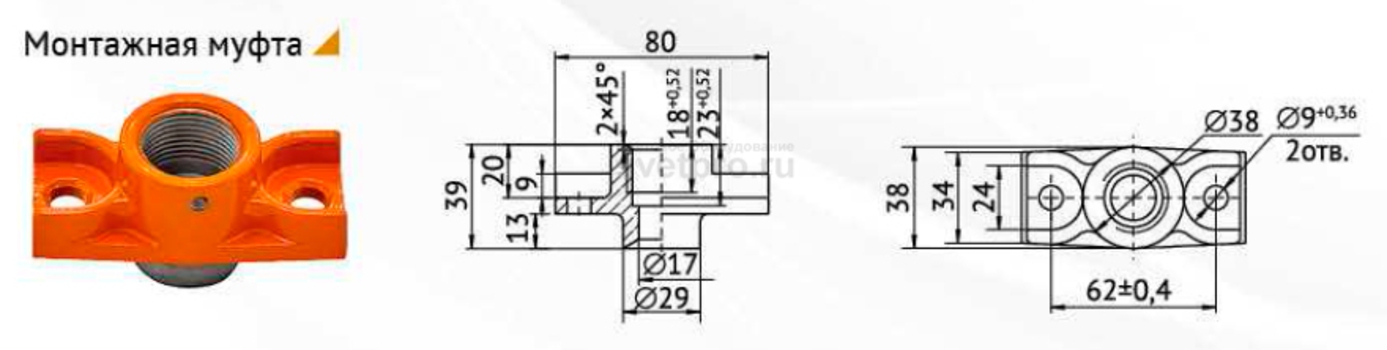

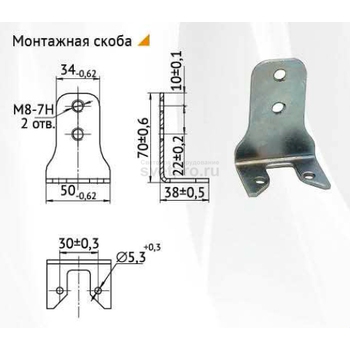

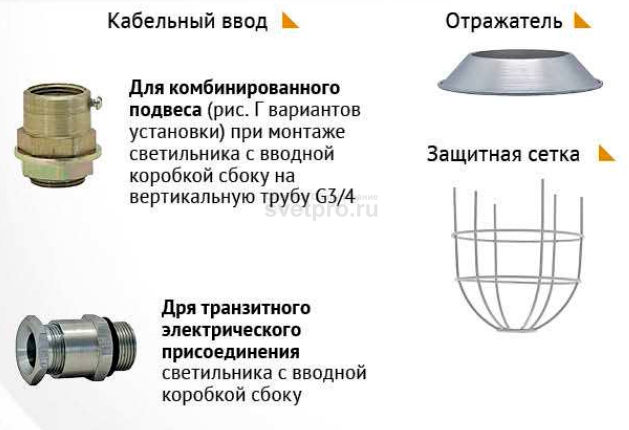

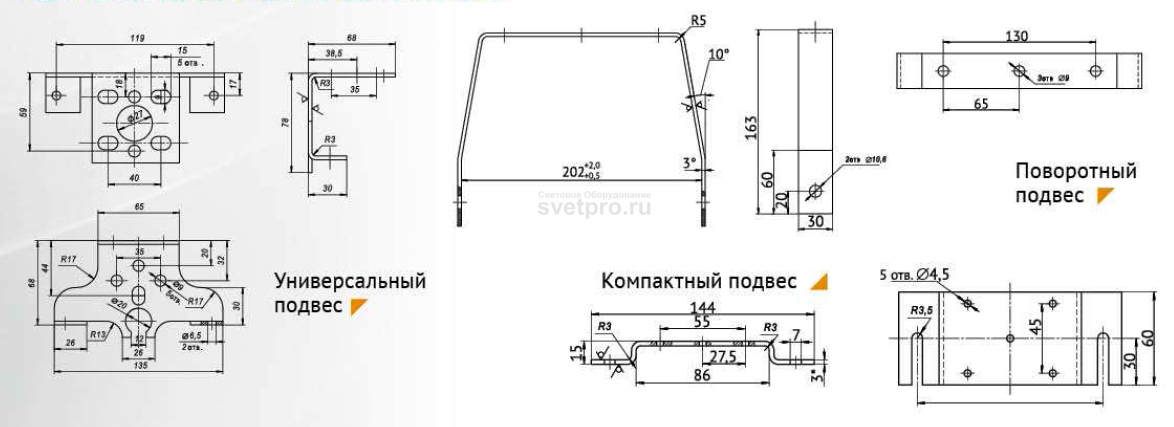

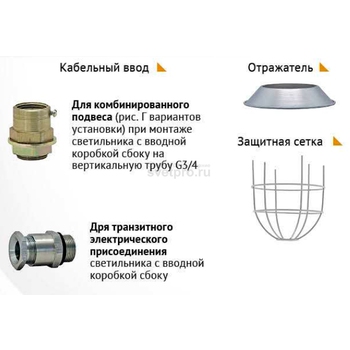

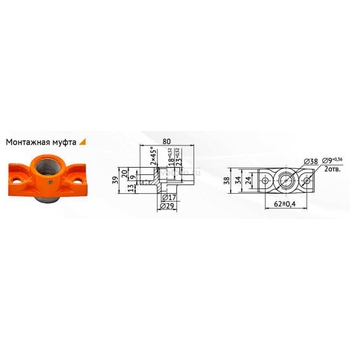

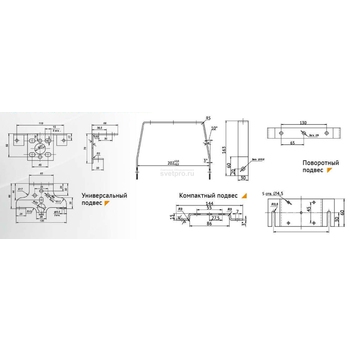

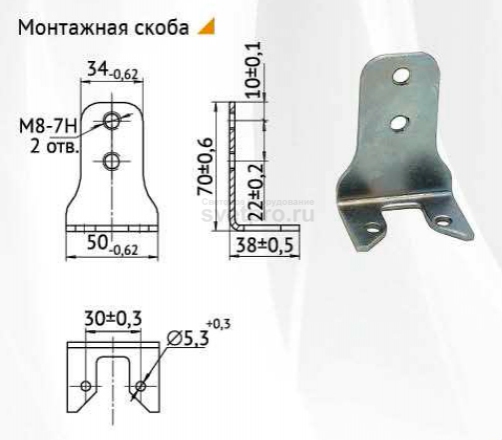

Крепежные и дополнительные элементы

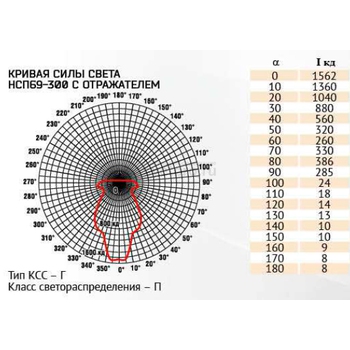

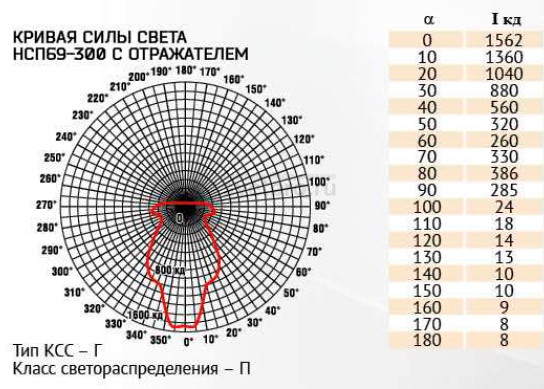

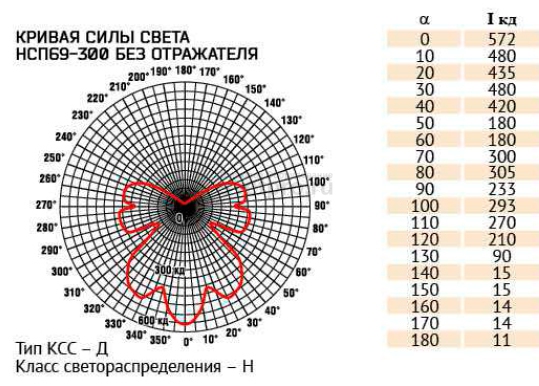

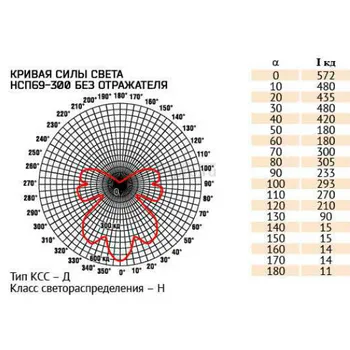

КСС

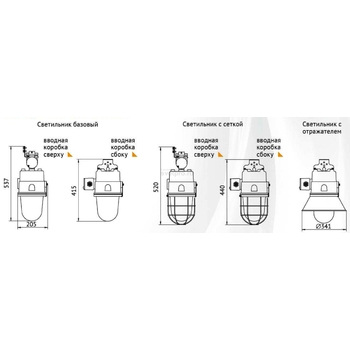

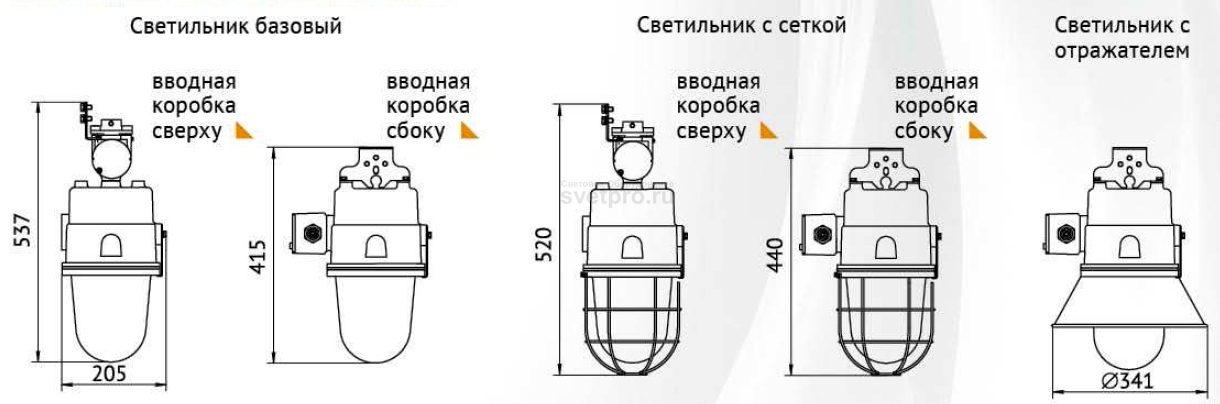

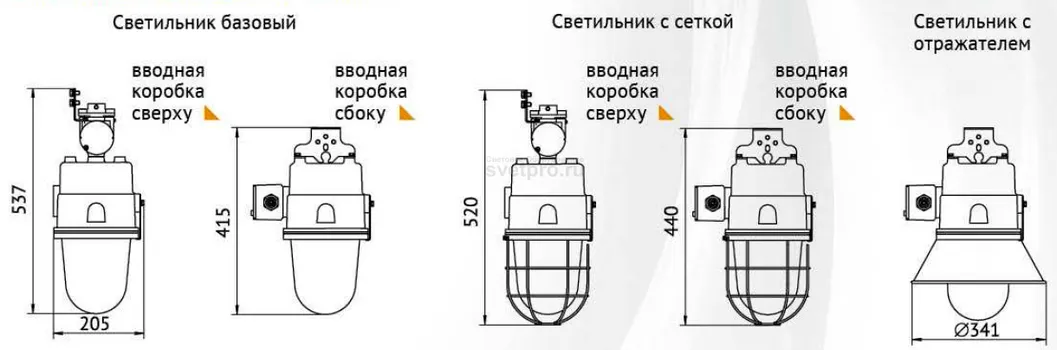

ГАБАРИТНЫЕ РАЗМЕРЫ


Таблица кодов заказа светильников

ОбозначениеИсточник светаКПД% не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность, Вт
Цоколь
НСП69-300-001(003) ЛОН до 300 Е27 80 232x415 6,8
НСП69-200-004(006) ЛОН до 200 Е27 65
НСП69-100-007(009) ЛОН до 100 Е27 65
НСП69-160-027(029) ДРВ 160 Е27 65
НСП69-100-007(009) КЛЛ КЛЛ до 55 Е27 80
НСП69-100-007(009) СДЛ СДЛ до 20 Е27 80
НСП69-300-010(012) ЛОН до 300 Е27 80 232x504 7,6
НСП69-200-013(015) ЛОН до 200 Е27 65
НСП69-100-016(018) ЛОН до 100 Е27 65
НСП69-160-030(032) ДРВ 160 Е27 65
НСП69-100-016(018) КЛЛ КЛЛ до 55 Е27 80
НСП69-100-016(018) СДЛ СДЛ до 20 Е27 80

(...) - тропическое исполнение
