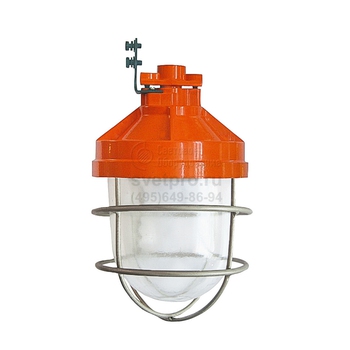

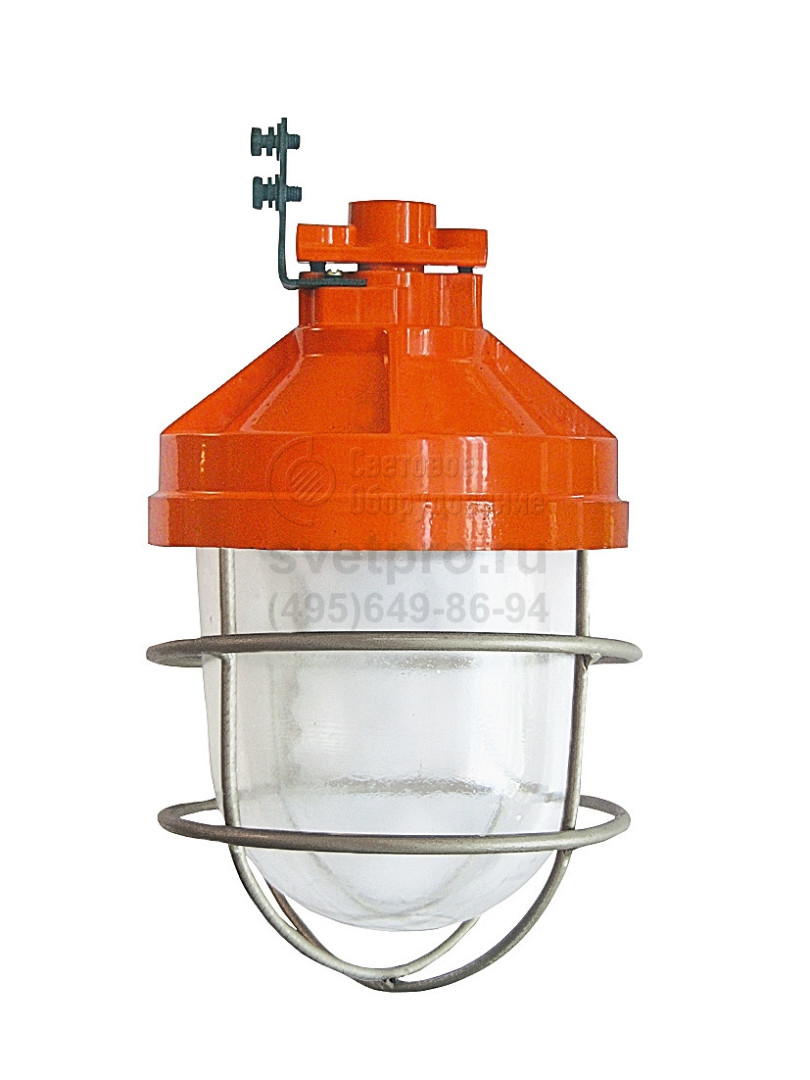

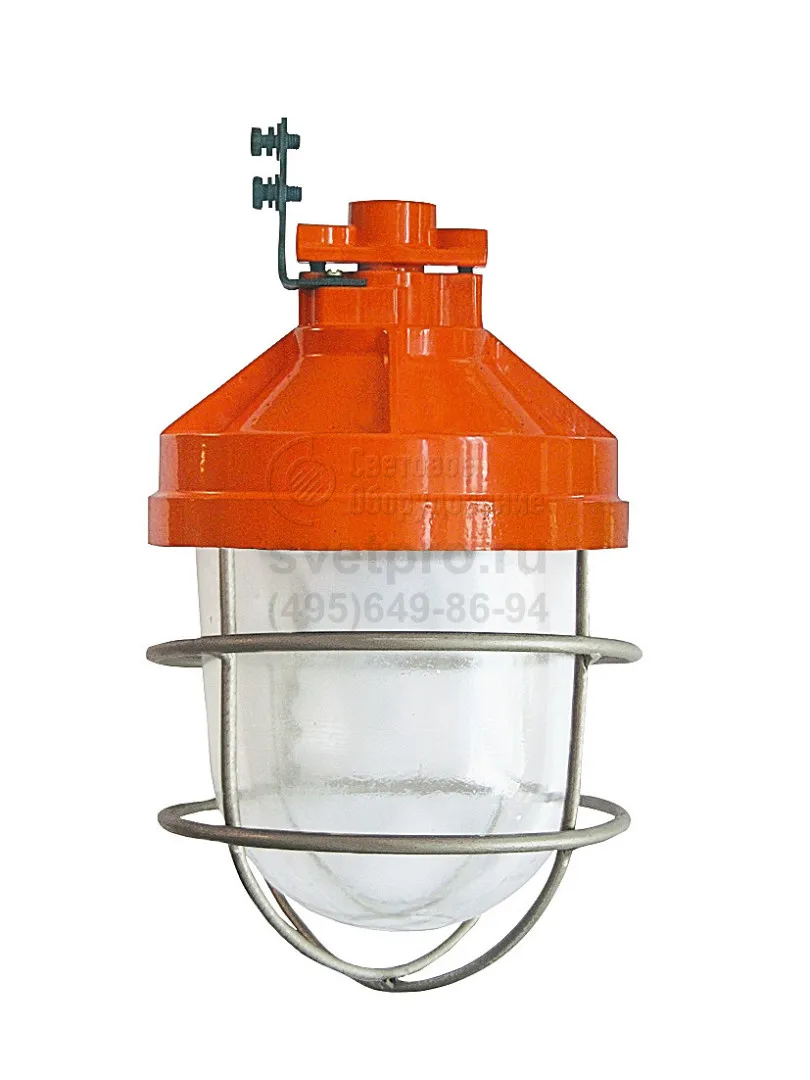

НСП72 Подвесной светильник для ламп ЛОН, КЛЛ, СДЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ), Лампа накаливания (ЛОН), Светодиоды (LED) |
Цоколь: | E27 |
Номинальное напряжение: | 220; 240 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1, Т1 |
Артикул производителя: | НСП72 |
Мощность: | 16-200 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 1375-3000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель НСП72 с исполнением по взрывозащите: 1ExdIIBT5 Gb и 1ExdIIBT4 Gb эксплуатируется в помещениях химических, нефтеперерабатывающих, лакокрасочных, деревообрабатывающих предприятий.

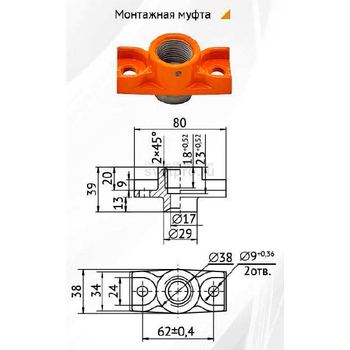

При монтаже рекомендована высота 2–4 м. Монтажная скоба входит в комплектацию изделия. Возможна установка на трубу G3/4 с использованием аксессуара – монтажной муфты.
В корпусе светильника установлен патрон под лампу с винтовым цоколем Е27. Точность выполняемых производственных задач, температура воздуха в освещаемом помещении влияют на выбор источника света: ЛОН (100, 150, 200 Вт), КЛЛ (до 55 Вт), СДЛ (до 16 Вт). Питающий кабель (Ø 8–16 мм) подключается к патрону (внутри корпуса).
Герметичность (IP65) оптики и контактов НСП72 обеспечена байонетным объединением частей корпуса, отлитых из сплава алюминия, и наличием боросиликатного термо- и ударопрочного колпака. Он зафиксирован в опорном кольце с применением герметика. Резиновая прокладка поставляется с изделием. Изменить косинусный тип КСС на концентрированный позволяет внешний отражатель. Защитную функцию выполняет порошковое окрашивание металлических частей. Защитное стекло можно дополнить металлической сеткой.
КОНСТРУКЦИЯ
Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Взрывозащита обеспечивается цилиндрическим взрывонепроницаемым соединением частей оболочки. Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса осуществляется при помощи байонетного соединения, что позволяет быстро разъединять части оболочки светильника для обслуживания и замены лампы. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика.
Исполнение по взрывозащите
1ExdIIBT5 Gb — НСП72-100, все КЛЛ и СД лампы
1ExdIIBT4 Gb — НСП72-200, НСП72-150
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
НСП72 (накаливания (ЛОН)) | 100; 150; 200 | 1400; 2100; 3000 |
НСП72 (компактные люминесцентные (КЛЛ)) | до 55 | 2800 |
в соответствии с графиком предельных габаритных размеров |
||
НСП72 (светодиодные (СДЛ)) | до 16 | 1375 |
в соответствии с графиком предельных габаритных размеров |
Допускается применение компактных люминесцентных и светодиодных ламп мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами в соответствии с графиком:

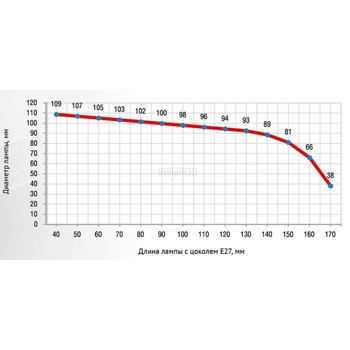

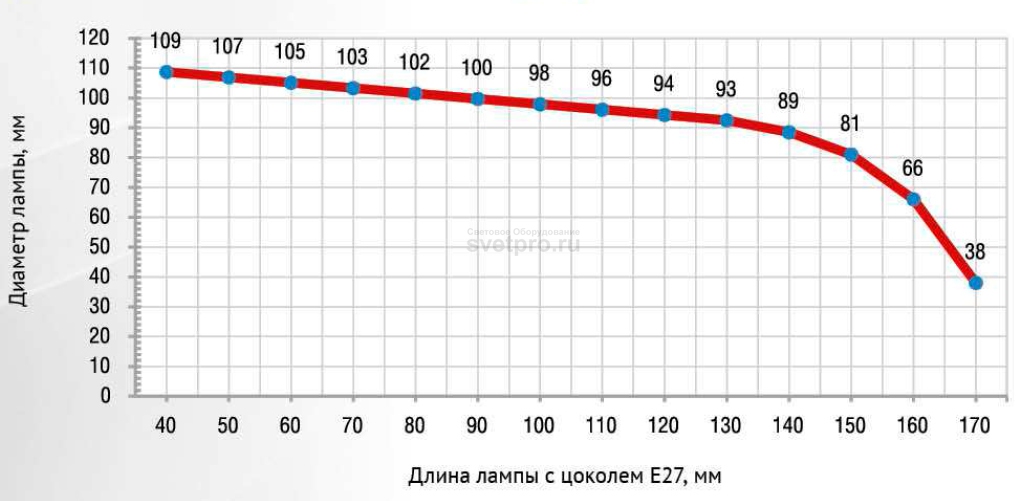

ПРЕДЕЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ КЛЛ И СВЕТОДИОДНЫХ ЛАМП В СВЕТИЛЬНИКАХ НСП72
Технические данные
Температура окружающей среды: | |
ЛОН | от -60°С до +50°С |
КЛЛ | от -15°С до +40°С |
СДЛ | от -40°С до +40°С |
Электрическая схема | прямое подключение к патрону Е27 внутри корпуса |
Диаметр подводимого кабеля, мм | 8-16 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник - 1 шт.
- монтажная скоба - 1 шт.
- резиновая прокладка - 1 шт.
Принадлежности по дополнительному заказу:
- внешний отражатель
- лампа КЛЛ (СДЛ)
Пример записи заказа:
а) при комплектации для ЛОН 1. Светильник НСП72-100-003 2. Внешний отражатель |
б) при комплектации для КЛЛ 1. Светильник НСП72-100-003 КЛЛ 55Вт 2. Внешний отражатель 3. Компактная люминесцентная лампа GENERAL GSPH 55W Е27 4000К |
в) при комплектации для СДЛ 1. Светильник НСП72-100-003 СДЛ 16Вт 2. Внешний отражатель 3. Светодиодная лампа X-Flash BULB 16W Е27 4000К |

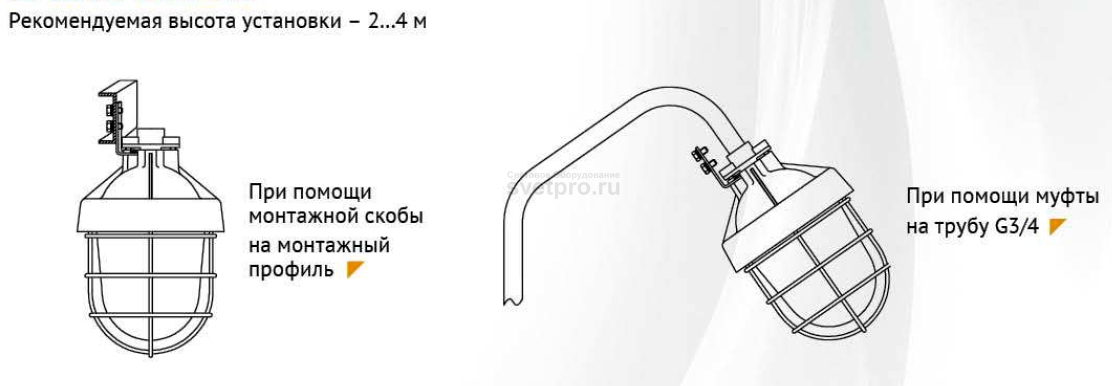

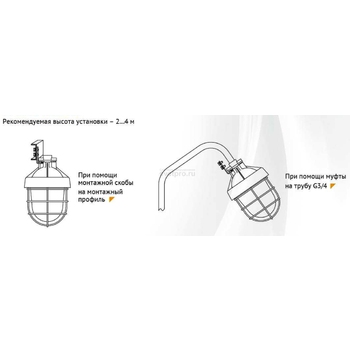

Варианты установки

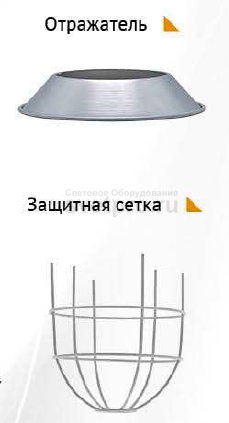

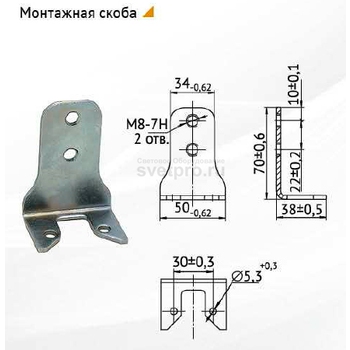

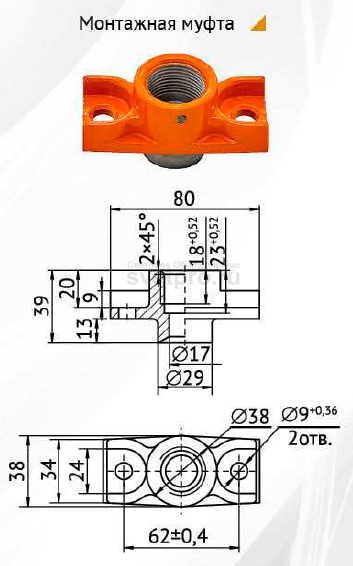

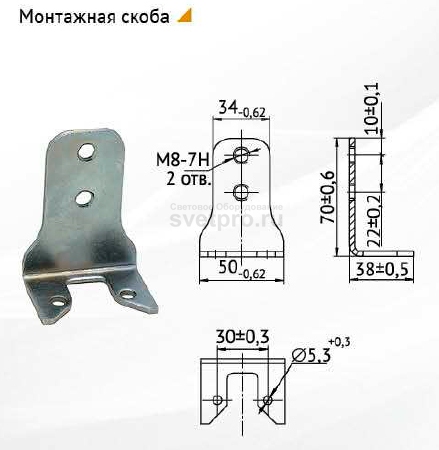

Крепежные и дополнительные элементы

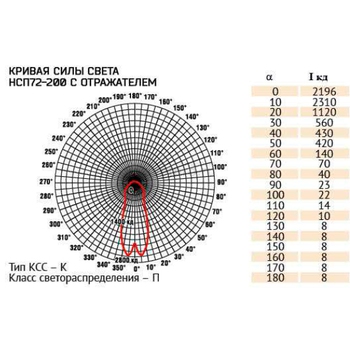

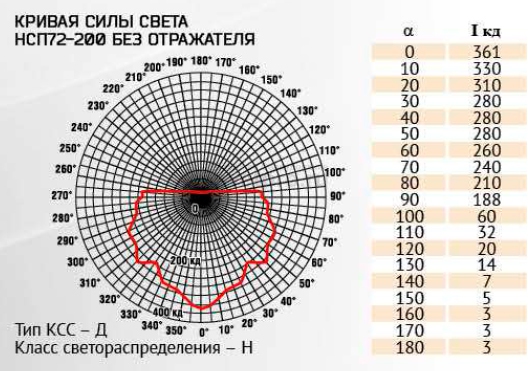

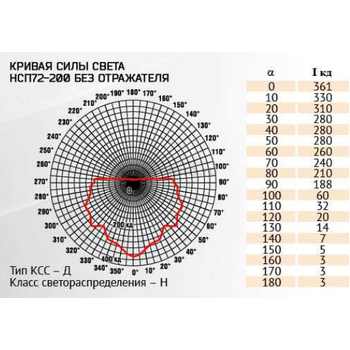

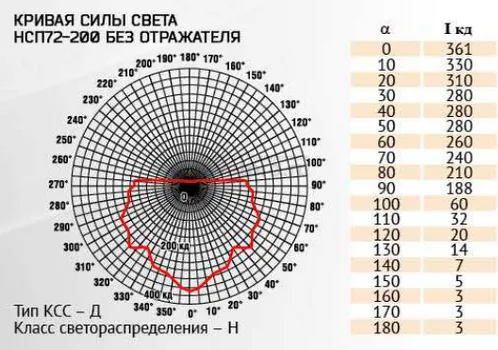

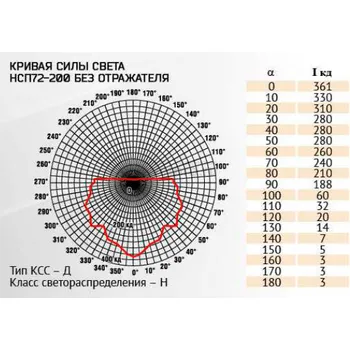

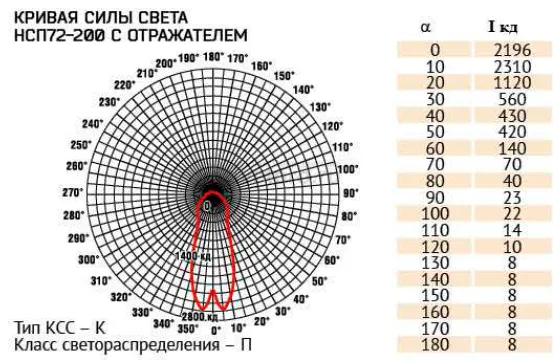

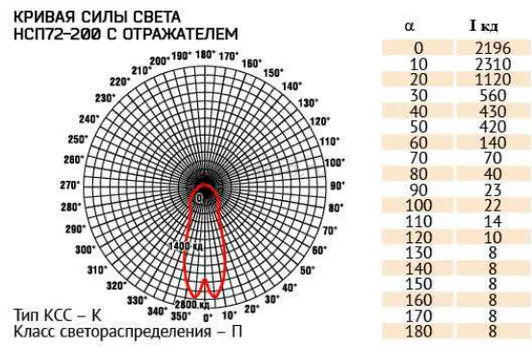

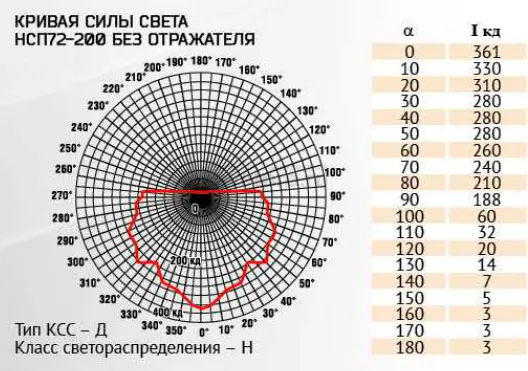

КСС

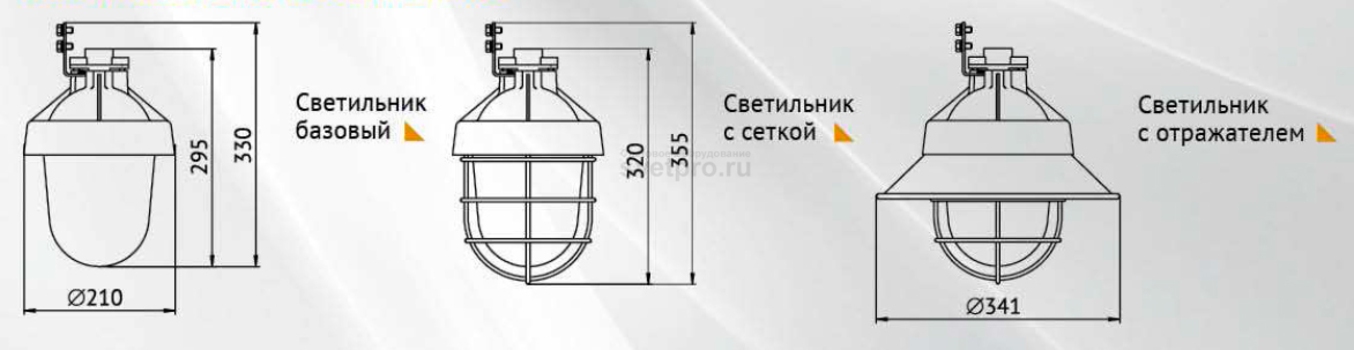

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | КПД% не менее | Габариты не более, мм | Масса не более, кг | Вид исполнения | ||
---|---|---|---|---|---|---|---|
Тип | Мощность, Вт |
Цоколь | сетка | ||||
НСП72-200-001(013) | ЛОН | до 200 | Е27 | 56 | 210x320 | 5,5 | есть |
НСП72-200-004(016) | ЛОН | до 200 | Е27 | 60 | 210x295 | 5,5 | нет |
НСП72-150-002(014) | ЛОН | до 150 | Е27 | 56 | 210x320 | 5,5 | есть |
НСП72-150-005(017) | ЛОН | до 150 | Е27 | 60 | 210x295 | 5,5 | нет |
НСП72-100-003(015) | ЛОН | до 100 | Е27 | 56 | 210x320 | 5,5 | есть |
НСП72-100-006(018) | ЛОН | до 100 | Е27 | 60 | 210x295 | 5,5 | нет |
НСП72-100-003(015) КЛЛ | КЛЛ | до 55 | Е27 | 80 | 210x320 | 5,5 | есть |
НСП72-100-006(018) КЛЛ | КЛЛ | до 55 | Е27 | 80 | 210x295 | 5,5 | нет |
НСП72-100-003(015) СДЛ | СДЛ | до 16 | Е27 | 80 | 210x320 | 5,5 | есть |
НСП72-100-006(018) СДЛ | СДЛ | до 16 | Е27 | 80 | 210x295 | 5,5 | нет |
(...) - тропическое исполнение
