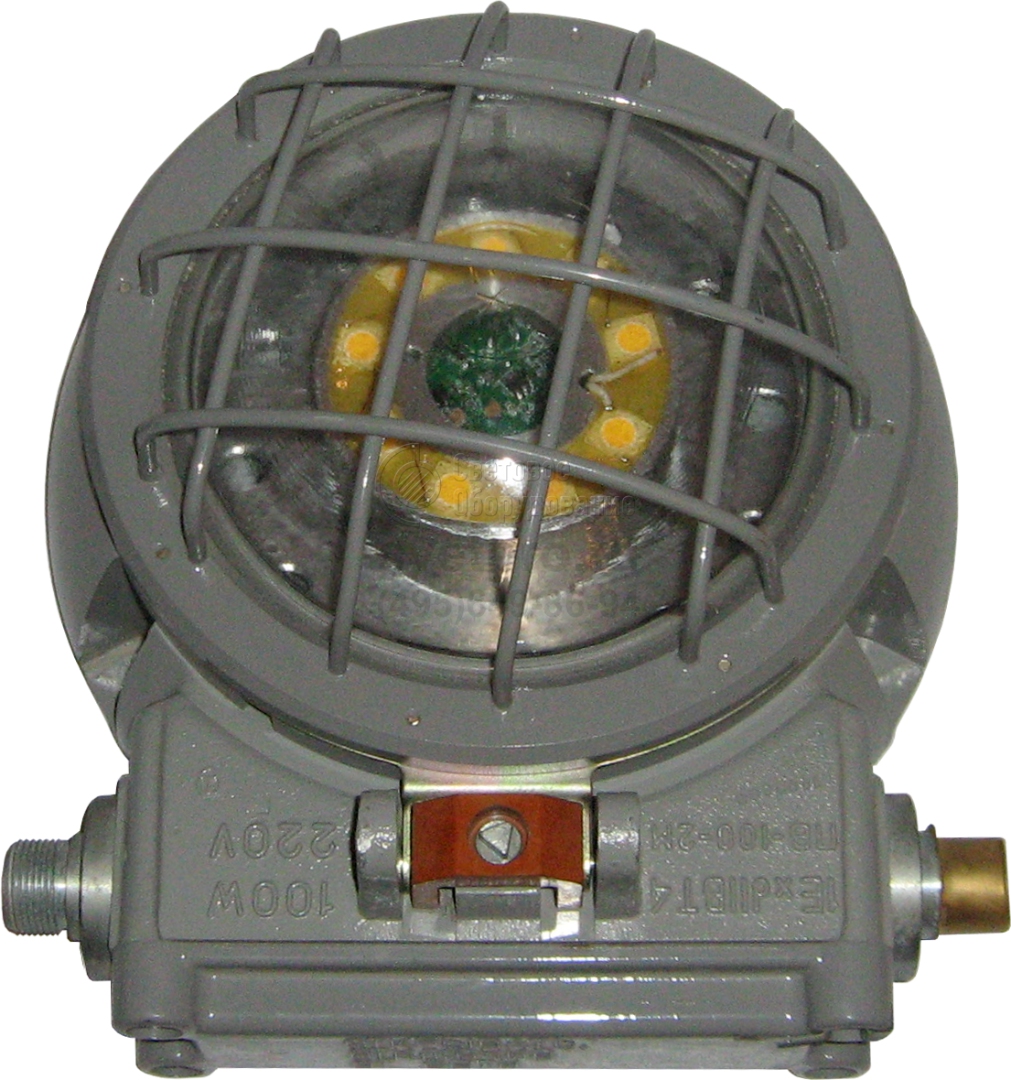

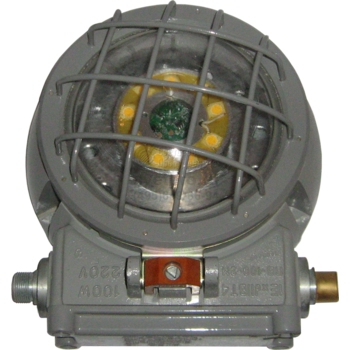

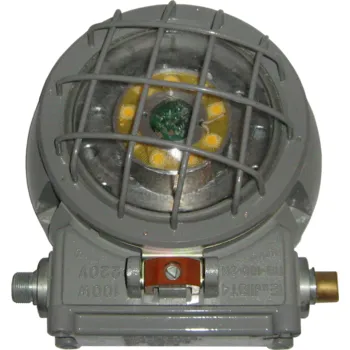

ПВ-100-2М СДМ Светильник светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 10,5÷40; 90÷250 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У2, Т2 |
Артикул производителя: | ПВ-100-2М СДМ |
Мощность: | 12-36 Вт |
Гарантийный срок: | 36 мес. |
Цветовая температура: | 4000 К |
Световой поток: | 1200-3600 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель ПВ-100-2М СДМ учитывает особенности воздушной среды, свойственной объектам химической, нефтяной, газовой, деревообрабатывающей, лакокрасочной промышленности.
Удобство монтажа и обслуживания обеспечивает наличие в базовом комплекте рабочих инструментов – ключей. Изделие закрепляется на стене или потолке. Клеммные колодки расположены в полости корпуса. Кабельные вводы – дополнительный аксессуар.
Модельный ряд образуют изделия, отличающиеся мощностью светодиодного модуля: 12, 18, 24, 36 Вт и источником питания: 12–36AC/DC, 110–240AC/DC. Каждая модификационная группа имеет версии с углами рассеивания: 120о, 60о, 15о и версии, содержащие только колпак или колпак и защитное стекло. Доступен выбор цветовой температуры света, которая в базовом варианте – 4000 К. Потребленная мощность используется эффективно – сos φ≥0,95.
Герметичность изделия (IP54), резьбовое объединение конструктивных частей соответствуют исполнению по взрывозащите ExdIIBT4. Защитная сетка и элементы корпуса, изготовленные из сплава алюминия, подвергнуты порошковому окрашиванию. Колпак выполнен из ударопрочного боросиликатного стекла. Допустимый температурный диапазон использования светильника ПВ-100-2М СДМ: -45о – +50оС, КПД ≥90%.
КОНСТРУКЦИЯ
Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали светильников выполнены из алюминиевого сплава. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла. Корпус и защитная сетка покрашена порошковой краской.
Исполнение по взрывозащите
IExdIIBT4
Источники света
Наименование параметра |
Светодиодный модуль | |||||||
Напряжение питания, В | 10,5÷40 | 90÷250 | ||||||
Род тока | АС (переменный) или DC (постоянный) | |||||||
Потребляемая мощность, не более, Вт | 12 | 18 | 24 | 36 | 12 | 18 | 24 | 36 |
Световой поток, не менее, Лм | 1200 | 1800 | 2400 | 3600 | 1200 | 1800 | 2400 | 3600 |
Коэффициент мощности, не менее | 0,95 | |||||||
Угол излучения, не менее | 120°; 60°; 15° | |||||||
Цветовая температура | 4000К (по заказу 2700К÷6000К) | |||||||
Ресурс, не менее, час | 50 000 |
Технические данные
КПД, не менее | 0,9 |
Температура окружающей среды | от -45°С до +50°С |
Электрическая схема | прямое подключение к клеммам колодки внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Габаритные размеры, (LxH), не более, мм | 325x155 |
Масса, не более, кг | 11 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник с СД модулем - 1 шт.
- ключ для стопорных винтов - 1 шт.
- ключ торцевой - 1 шт.
- колпак (на 2 светильника и менее) - 1 шт.
- стекло защитное (для ПВ-100-2М)
(на 2 светильника и менее) - 1 шт.
Принадлежности по дополнительному заказу:
- кабельный ввод
Пример записи заказа:
Светильник ПВ-100-2М-1 СДМ12/120 240AC/DC 4000К

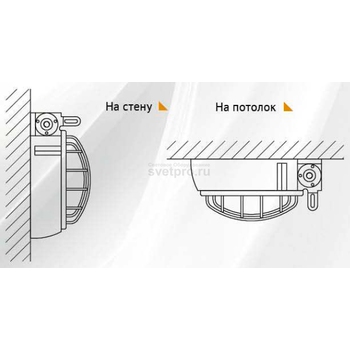

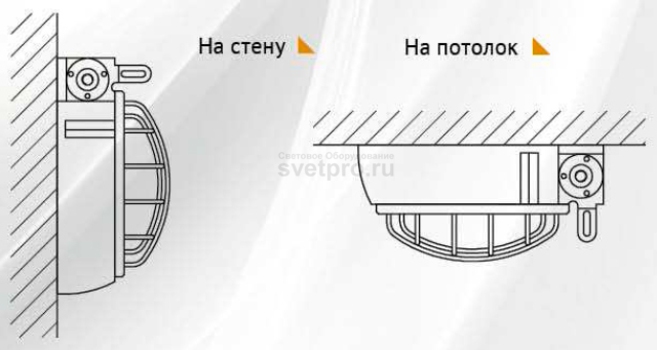

Варианты установки

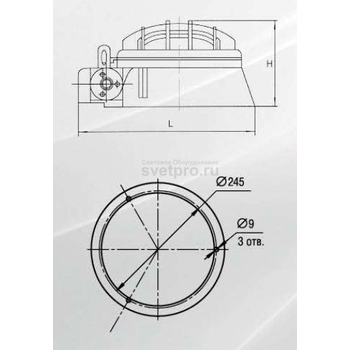

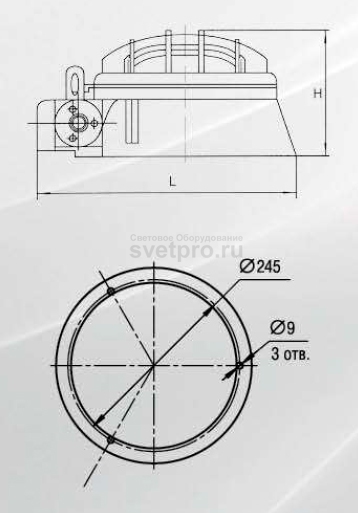

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Угол излуч., град. | Аналог* свет-ка с лампой ЛОН, Вт | Аналог** свет-ка с лампой ДРЛ, Вт | Тип светофильтра | ||
---|---|---|---|---|---|---|---|
Тип | Мощность, Вт |
Напряжение, В | |||||
ПВ-100-2М СДМ12/120 36AC/DC | СДМ12/120/36АС/DС | 12 | 12-36AC/DC | 120 | 100 | 50 | колпак, защитное стекло |
ПВ-100-2М СДМ18/120 36AC/DC | СДМ18/120/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/120 36AC/DC | СДМ24/120/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/120 36AC/DC | СДМ36/120/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М СДМ12/120 240AC/DC | СДМ12/120/120АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М СДМ18/120 240AC/DC | СДМ18/120/120АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/120 240AC/DC | СДМ24/120/120АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/120 240AC/DC | СДМ36/120/120АС/DС | 36 | 110-240AC/DC | 300 | 125 | ||
ПВ-100-2М СДМ12/60 36AC/DC | СДМ12/60/36АС/DС | 12 | 12-36AC/DC | 60 | 100 | 50 | колпак, защитное стекло |
ПВ-100-2М СДМ18/60 36AC/DC | СДМ18/60/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/60 36AC/DC | СДМ24/60/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/60 36AC/DC | СДМ36/60/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М СДМ12/60 240AC/DC | СДМ12/60/240АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М СДМ18/60 240AC/DC | СДМ18/60/240АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/60 240AC/DC | СДМ24/60/240АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/60 240AC/DC | СДМ36/60/240АС/DС | 36 | 110-240AC/DC | 300 | 125 | ||
ПВ-100-2М СДМ12/15 36AC/DC | СДМ12/15/36АС/DС | 12 | 12-36AC/DC | 15 | 100 | 50 | колпак, защитное стекло |
ПВ-100-2М СДМ18/15 36AC/DC | СДМ18/15/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/15 36AC/DC | СДМ24/15/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/15 36AC/DC | СДМ36/15/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М СДМ12/15 240AC/DC | СДМ12/15/240АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М СДМ18/15 240AC/DC | СДМ18/15/240АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М СДМ24/15 240AC/DC | СДМ24/15/240АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М СДМ36/15 240AC/DC | СДМ36/15/240АС/DС | 36 | 110-240AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/120 36AC/DC | СДМ12/120/36АС/DС | 12 | 12-36AC/DC | 120 | 100 | 50 | колпак |
ПВ-100-2М-1 СДМ18/120 36AC/DC | СДМ18/120/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ24/120 36AC/DC | СДМ24/120/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ36/120 36AC/DC | СДМ36/120/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/120 240AC/DC | СДМ12/120/240АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М-1 СДМ18/120 240AC/DC | СДМ18/120/240АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ24/120 240AC/DC | СДМ24/120/240АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ36/120 240AC/DC | СДМ36/120/240АС/DС | 36 | 110-240AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ12/60/36АС/DС | 12 | 12-36AC/DC | 60 | 100 | 50 | колпак |
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ18/60/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ24/60/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ36/60/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ12/60/240АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ18/60/240АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ24/60/240АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ12/60 36AC/DC | СДМ36/60/240АС/DС | 36 | 110-240AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/15 36AC/DC | СДМ12/15/36АС/DС | 12 | 12-36AC/DC | 15 | 100 | 50 | колпак |
ПВ-100-2М-1 СДМ18/15 36AC/DC | СДМ18/15/36АС/DС | 18 | 12-36AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ24/15 36AC/DC | СДМ24/15/36АС/DС | 24 | 12-36AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ36/15 36AC/DC | СДМ36/15/36АС/DС | 36 | 12-36AC/DC | 300 | 125 | ||
ПВ-100-2М-1 СДМ12/15 240AC/DC | СДМ12/15/240АС/DС | 12 | 110-240AC/DC | 100 | 50 | ||
ПВ-100-2М-1 СДМ18/15 240AC/DC | СДМ18/15/240АС/DС | 18 | 110-240AC/DC | 150 | 50-80 | ||
ПВ-100-2М-1 СДМ24/15 240AC/DC | СДМ24/15/240АС/DС | 24 | 110-240AC/DC | 200 | 80 | ||
ПВ-100-2М-1 СДМ36/15 240AC/DC | СДМ36/15/240АС/DС | 36 | 110-240AC/DC | 300 | 125 |
* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
