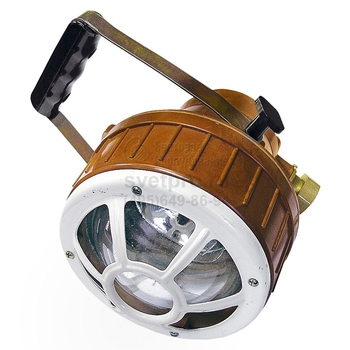

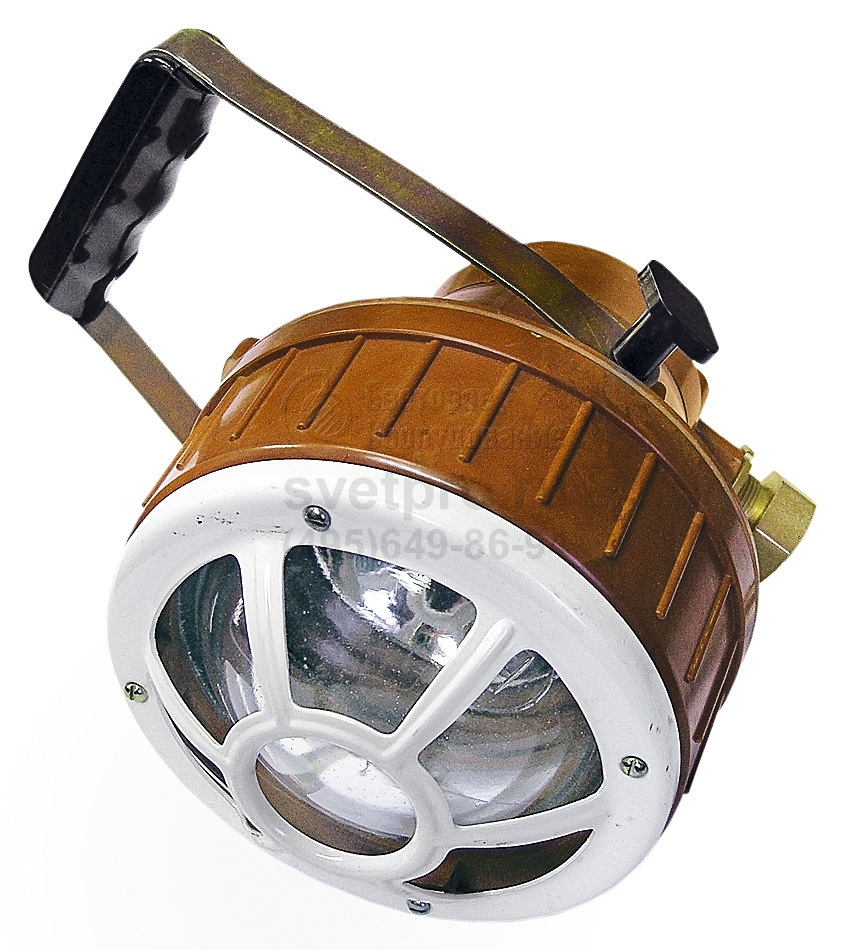

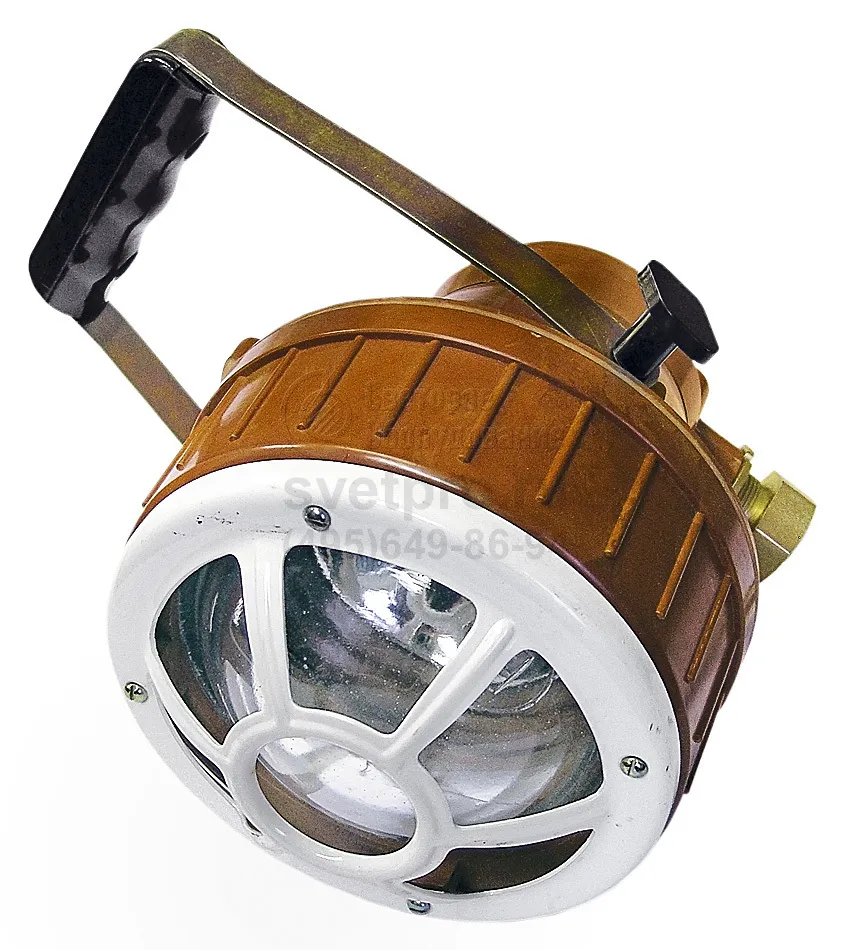

ВРН-60 Светильник переносный для ламп ЛОН, КЛЛ, СДЛ
Область применения: |
|
Назначение: |
|
Источник света: | МО12-40 (лампа накаливания 12В 40Вт), Светодиоды (LED), МО36-40 (лампа накаливания 36В 40Вт) |
Цоколь: | E27 |
Номинальное напряжение: | 12; 36 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | III |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | ВРН-60 |
Мощность: | 10/40 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 600-900 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель ВРН-60 применяется на объектах нефтяной, химической, деревоперерабатывающей промышленности, при производстве лакокрасочных изделий.
Удобство переноски обеспечивает ручка, закрепленная на корпусе. Для подключения изделия к источнику питания применяется кабель (25 м). Эксплуатация изделия во взрывоопасной зоне требует подключения через взрывозащищенный разъем. Необходимые ключи: торцевой, торцевой специальный; и скоба, и кабель входят в комплектацию изделия.
Низковольтный источник света оснащен резьбовым цоколем Е27. Его функцию выполняют лампы накаливания: МО36-40 и МО12-40 или светодиодные аналоги, потребляющие не более 10 Вт с габаритами до 110 мм – длина, 60 мм – диаметр.
Светильник ВРН-60, укомплектованный кабелем, весит 4,7 кг. Снижению веса способствует пресс-материал корпуса и крышки – АГ-4В. Герметичность IP54 обеспечивает резьбовое объединение составных частей и наличие прочного, термостойкого стекла. Ударопрочность повышает стальная окрашенная сетка. Класс светораспределения – рассеянное, тип КСС – концентрированный.
КОНСТРУКЦИЯ
Конструкция светильника соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпус и крышка из пресс-материала АГ-4В. Колпак из термостойкого и механически прочного стекла. Защитная сетка из штампованной стали и покрашена порошковой краской.
Исполнение по взрывозащите
IExdIIBT4X
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
ВРН-60 (накаливания (М012; М036)) | 40 | 600 |
ВРН-60 (светодиодные (СДЛ)) | 10 | 900 |
Допускается применение компактных светодиодных ламп, напряжение 12÷36В АС, мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами не более: L=110mm, D=60mm.
Рекомендуемые светодиодные лампы:
- АСВ-7-12В / МО / Е27 4200К (световой поток 620Лм)
- АСВ-7-36В / МО / Е27 4200К (световой поток 600Лм)
- Geniled 10W 36V AC/DC E27 4200К (световой поток 900Лм)
Технические данные
Температура окружающей среды | от -10°С до +45°С |
Электрическая схема | подключение кабелем КГ 2x1 длиной 25м вне взрывоопасной зоны или через взрывозащищенный разьем во взрывоопасной зоне |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник с кабелем 25м - 1 шт.
- ключ торцевой - 1 шт.
- ключ торцевой специальный - 1 шт.
- ключ-скоба - 1 шт.
Принадлежности по дополнительному заказу:
- светодиодная лампа
Пример записи заказа:
а) при комплектации для ламп МО Светильник ВРН-60-01 УЗ 12В 25м |
б) при комплектации для СДЛ 1. Светильник ВРН-60-01 УЗ СДЛ 7Вт 12В 25м 2. Светодиодная лампа АСВ-7-12В / МО / Е27 4200К |

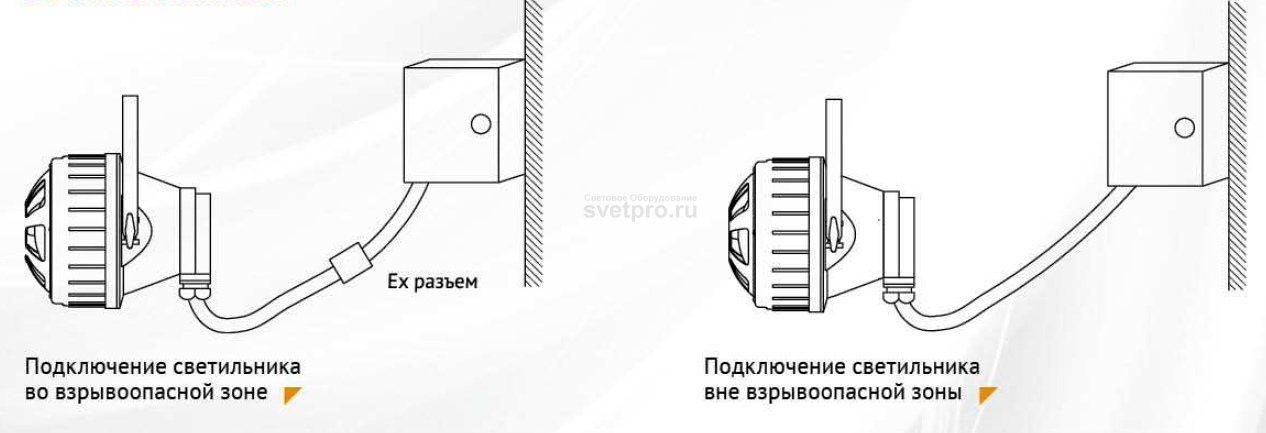

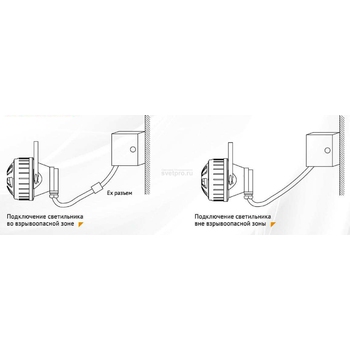

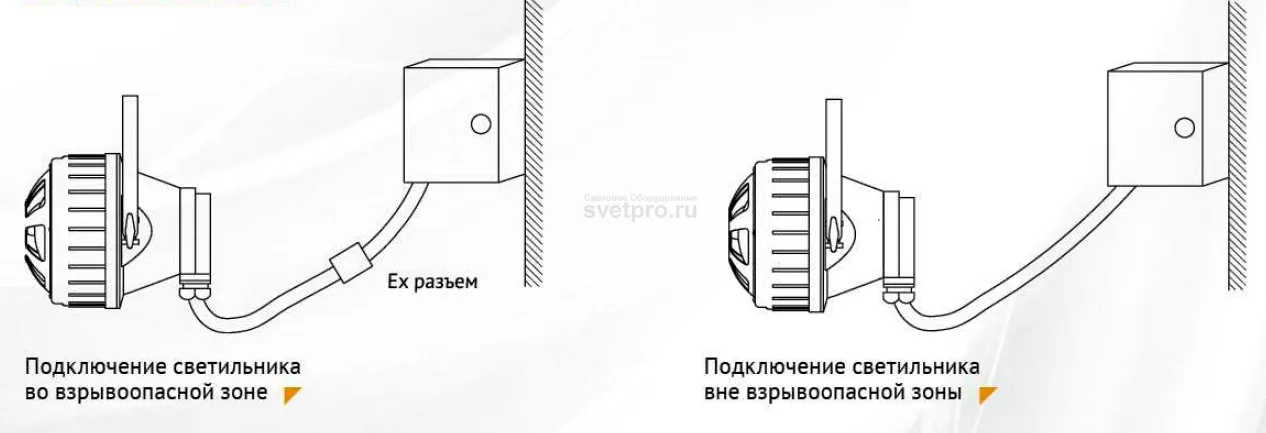

Варианты установки

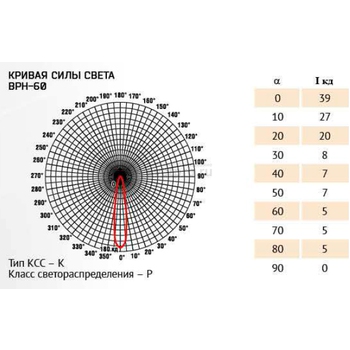

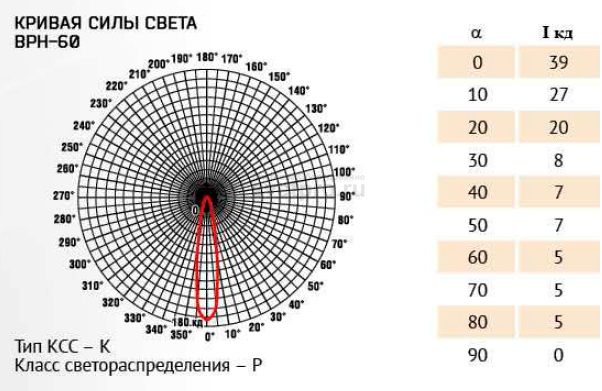

КСС

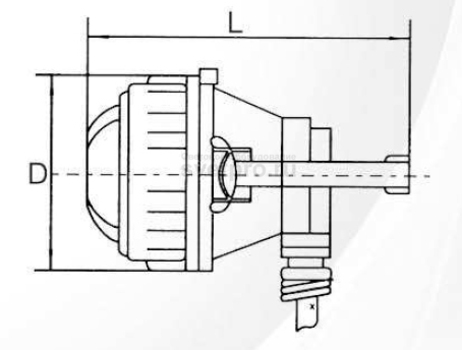

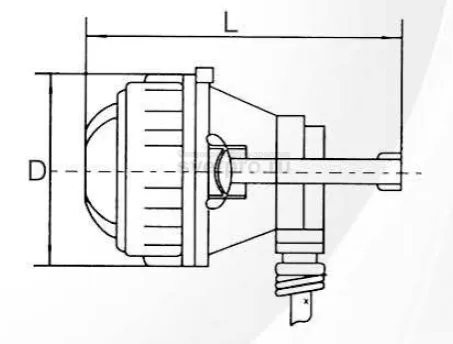

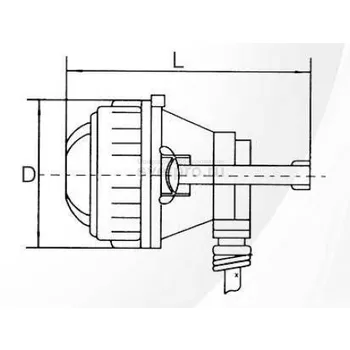

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Длина кабеля, м | Габариты (DxL) не более, мм | Масса с кабелем не более, кг | ||
---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | ||||
ВРН-60-01 | МО | 40 | E27 | 25 | 165x280 | 4,7 |
ВРН-60-01 СДЛ | СДЛ | до 10 | E27 | 25 | 165x280 | 4,7 |
