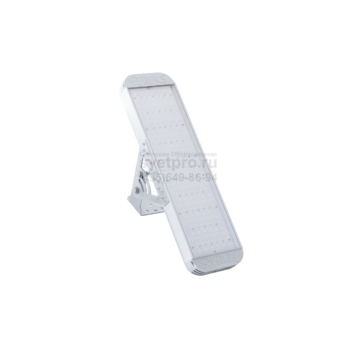

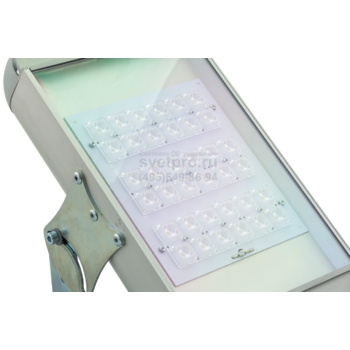

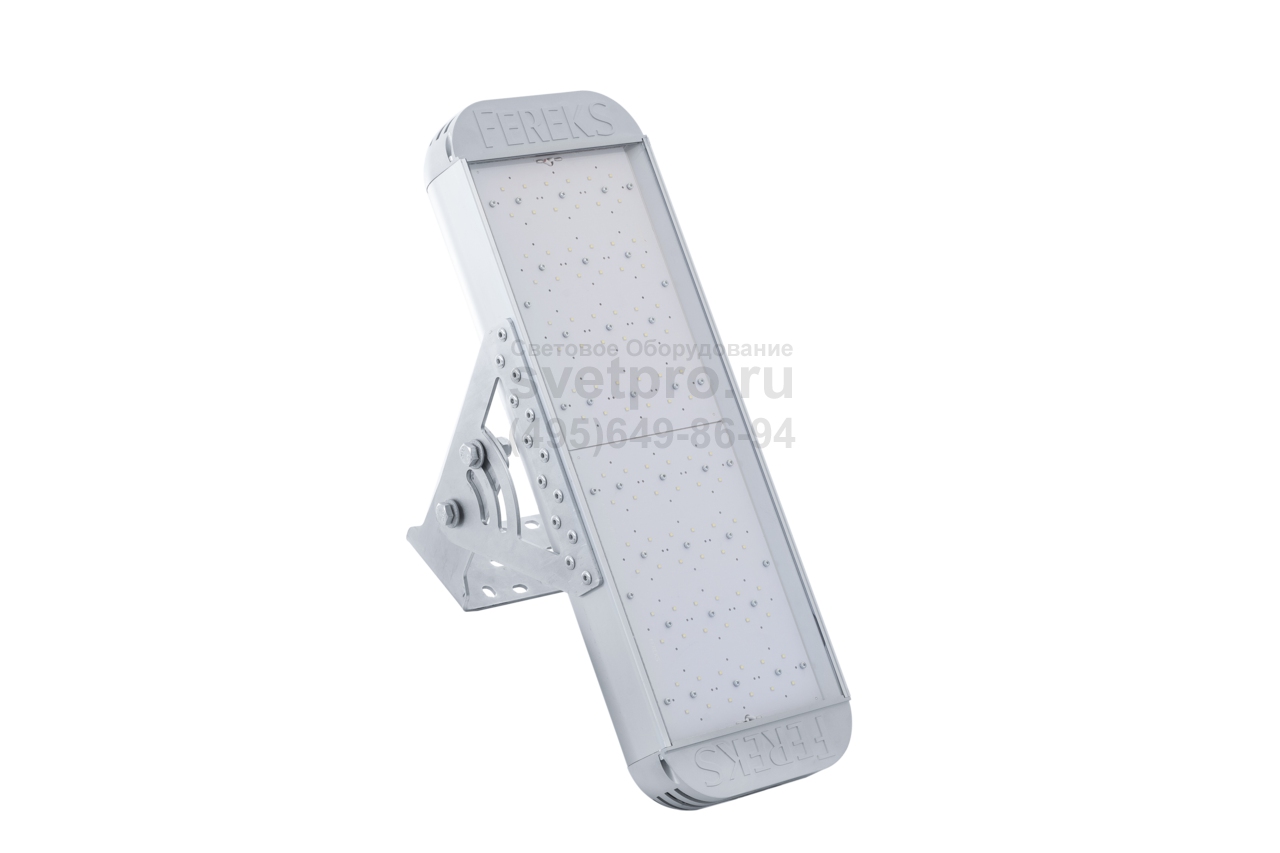

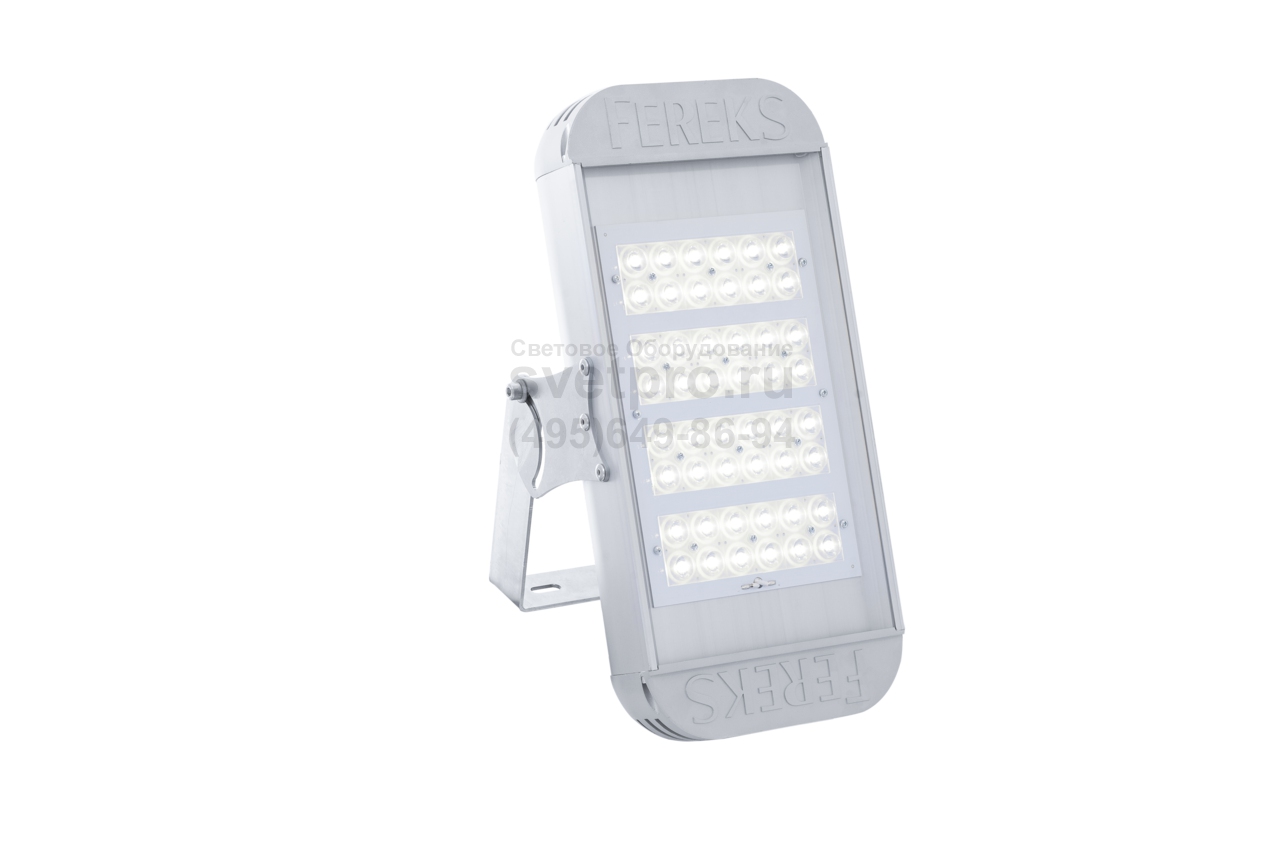

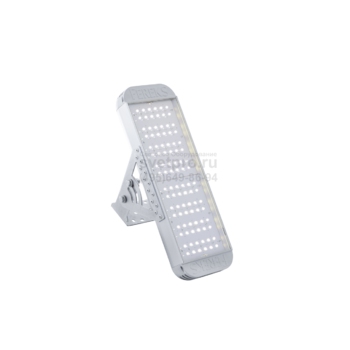

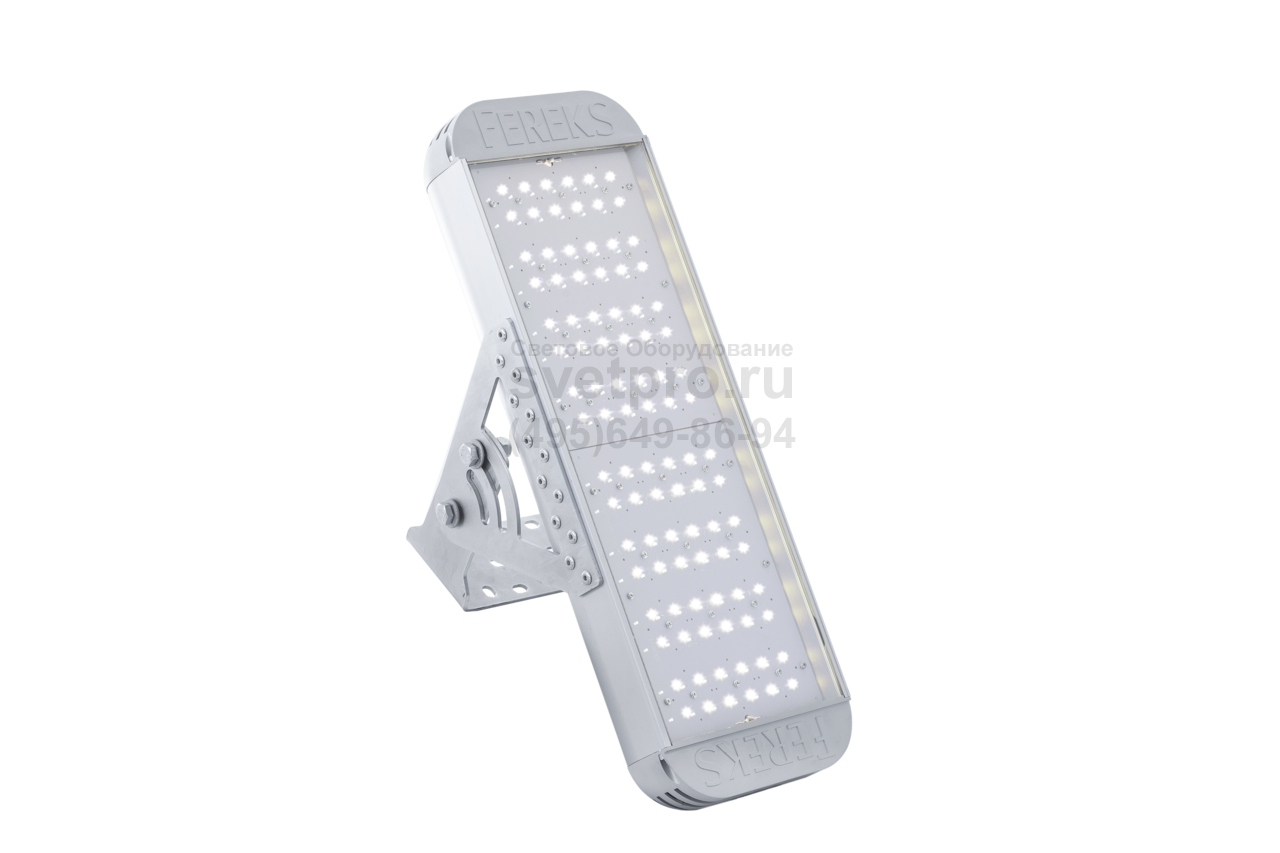

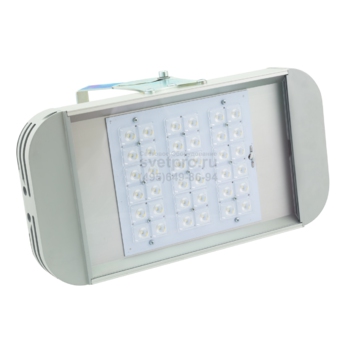

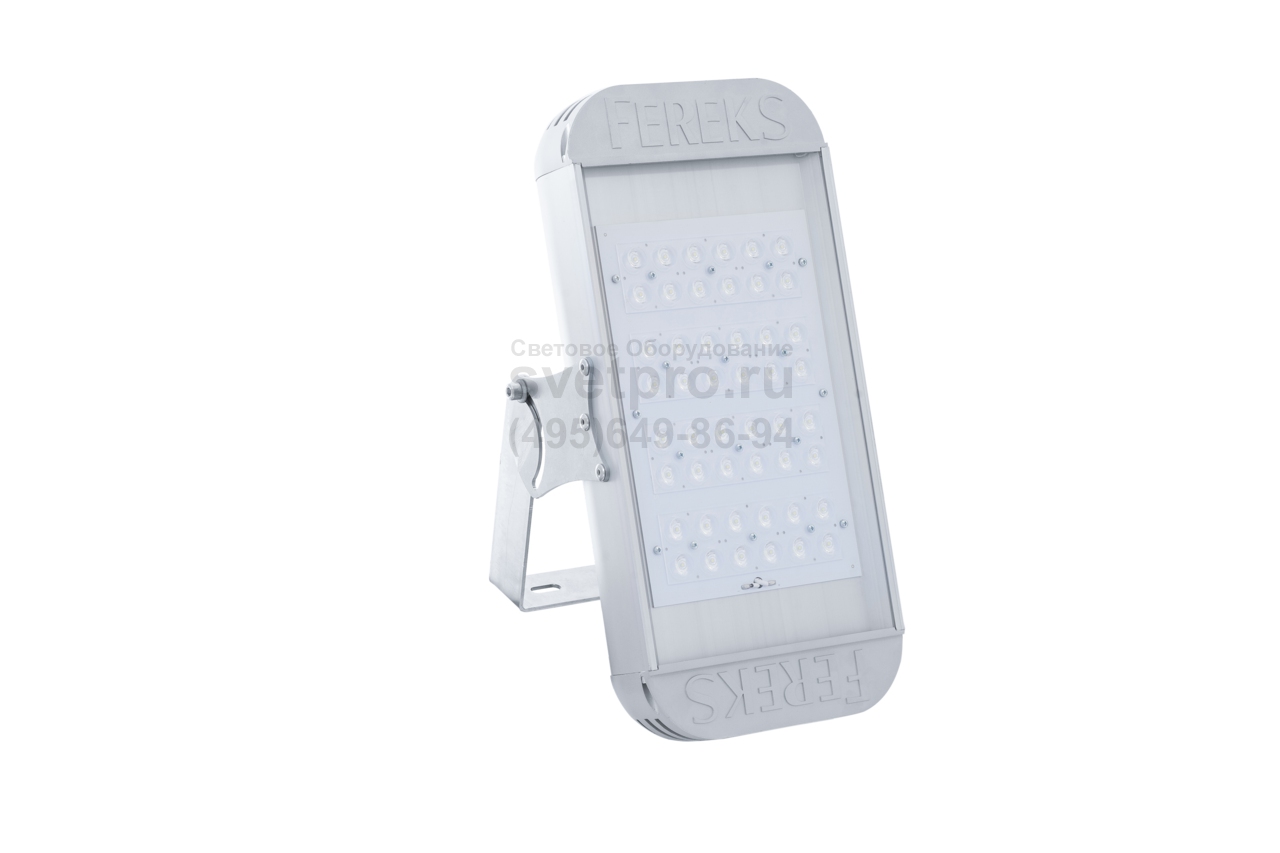

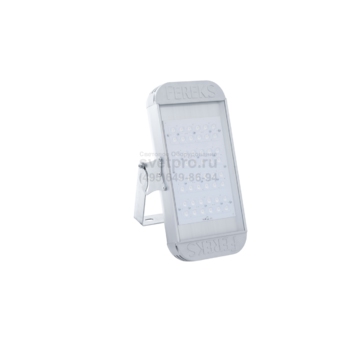

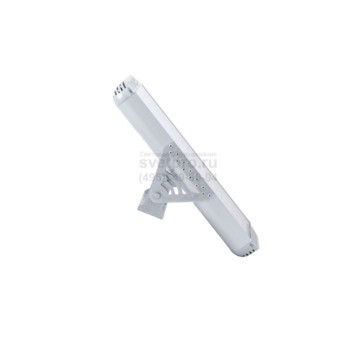

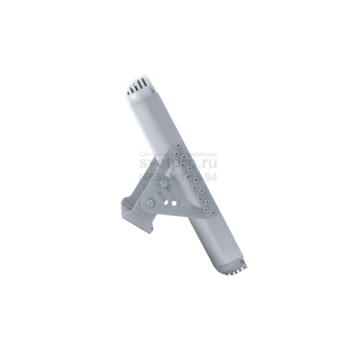

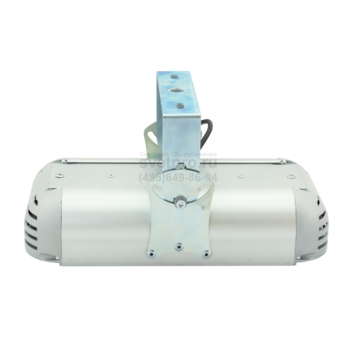

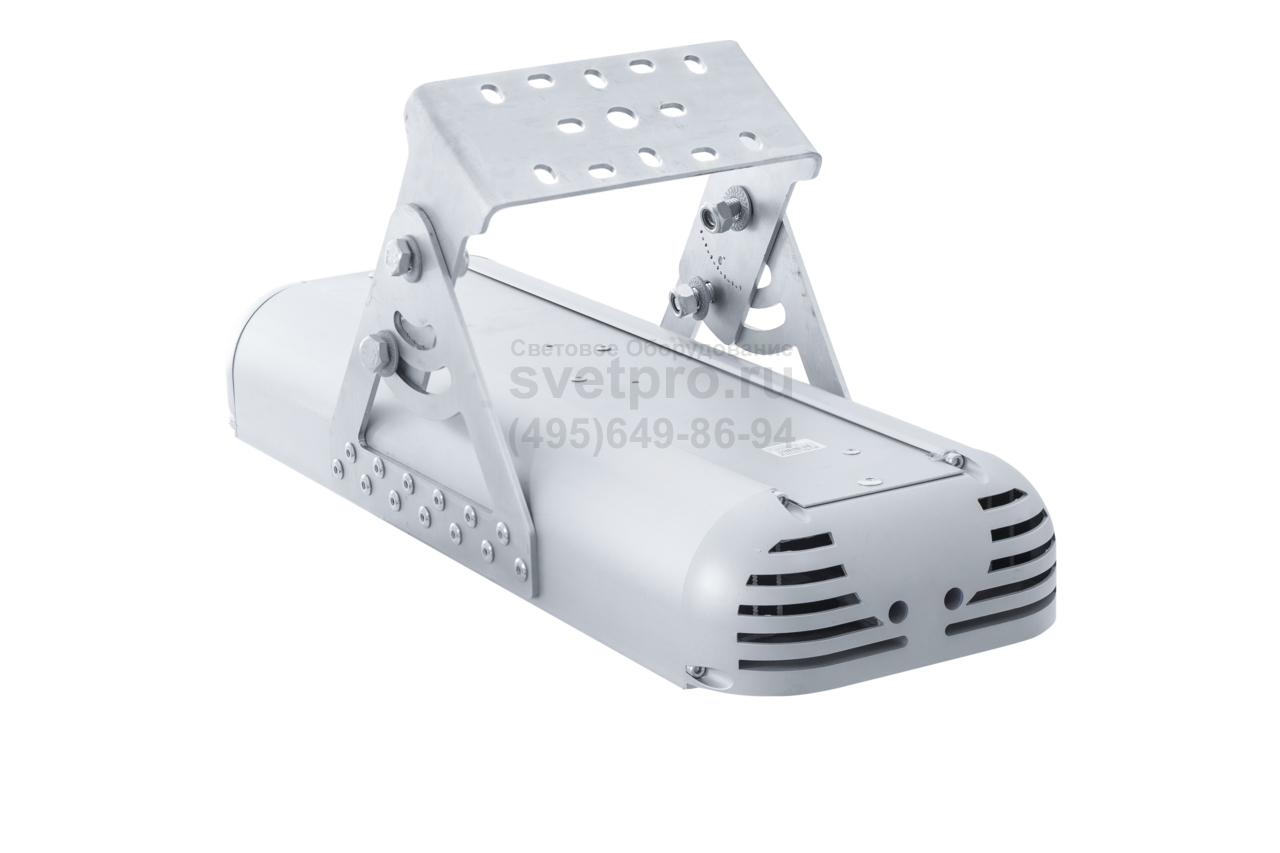

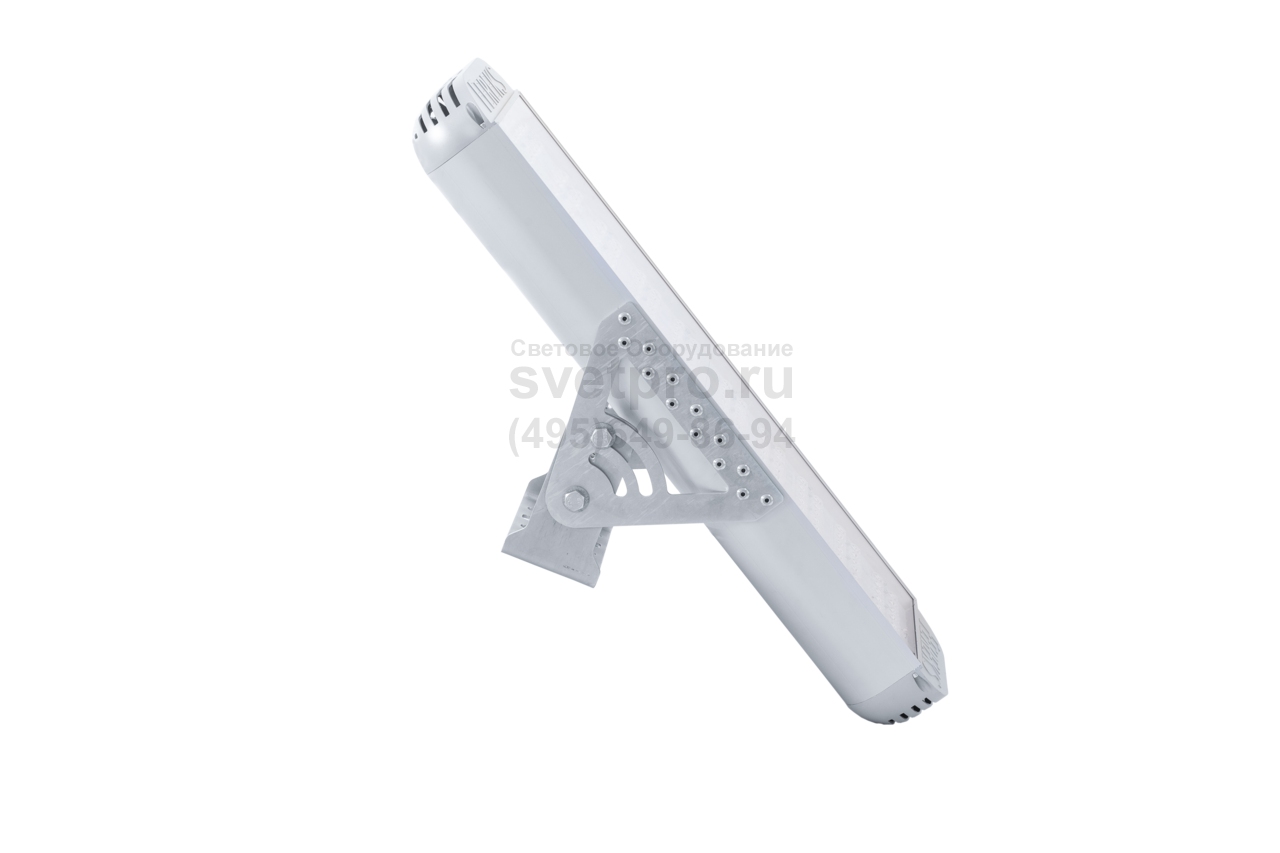

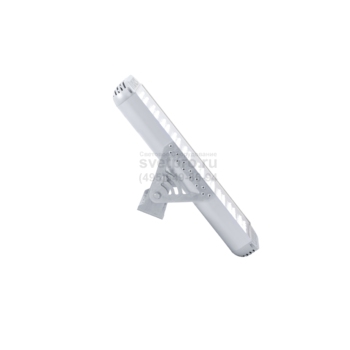

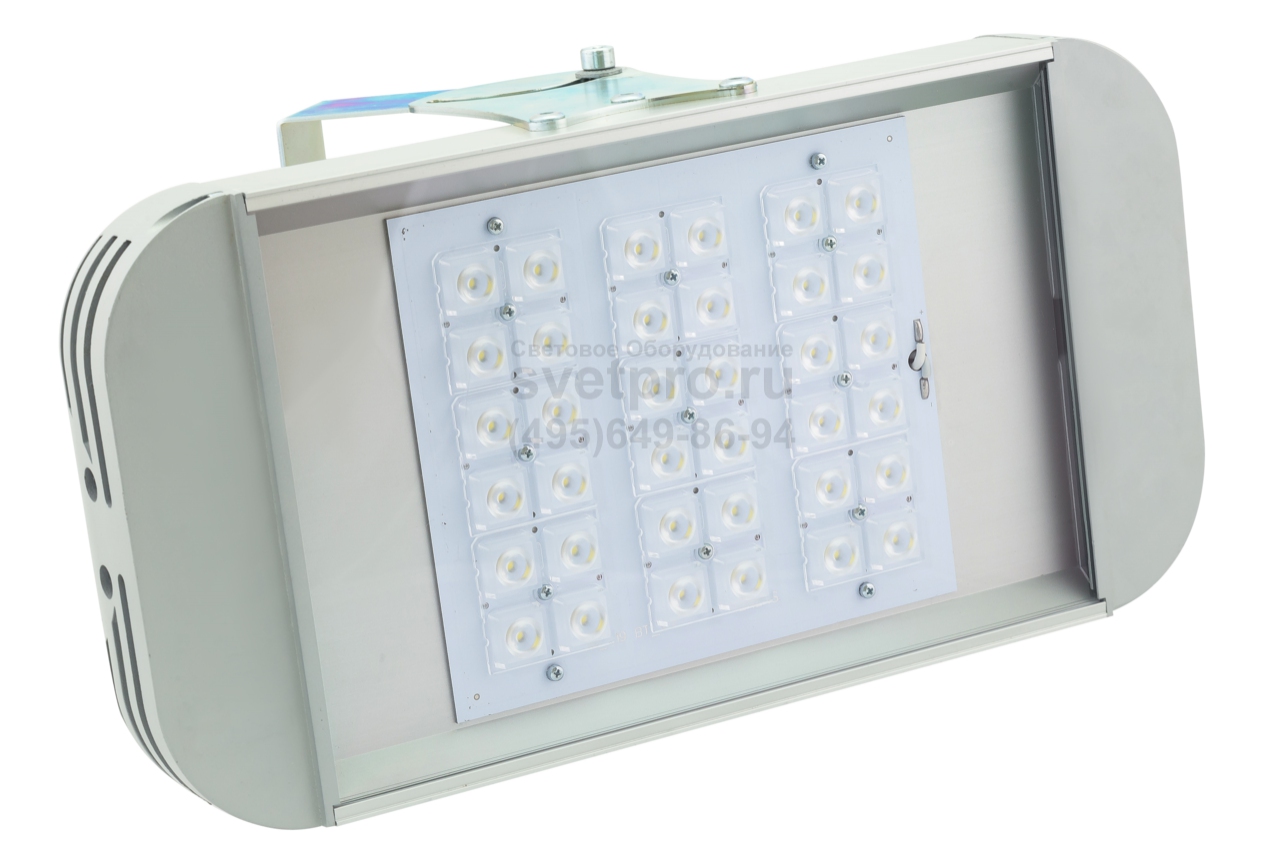

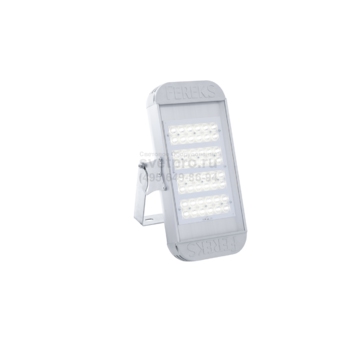

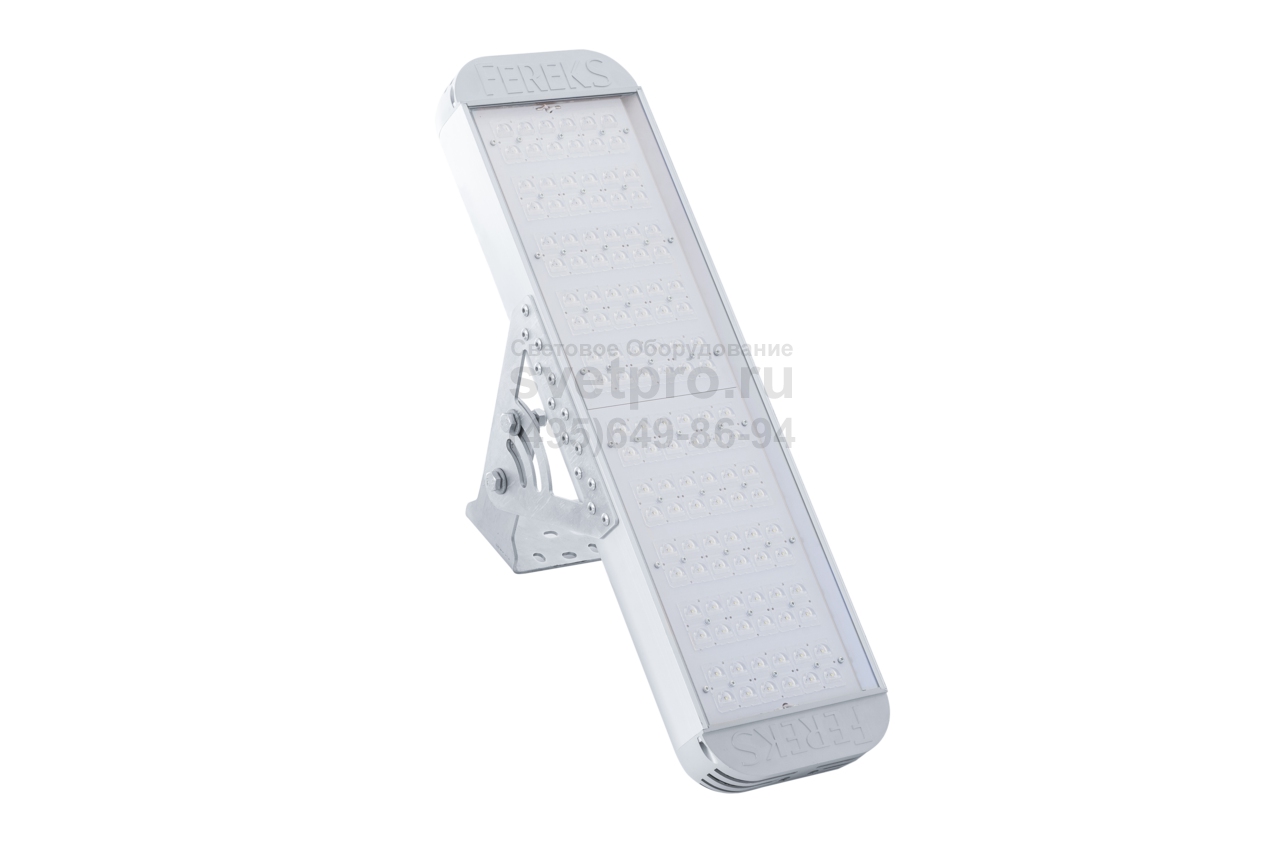

ДПП Светодиодный светильник
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 110-285 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1/У1 |
Артикул производителя: | ДПП |
Мощность: | 78-260 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 11520-38400 лм |

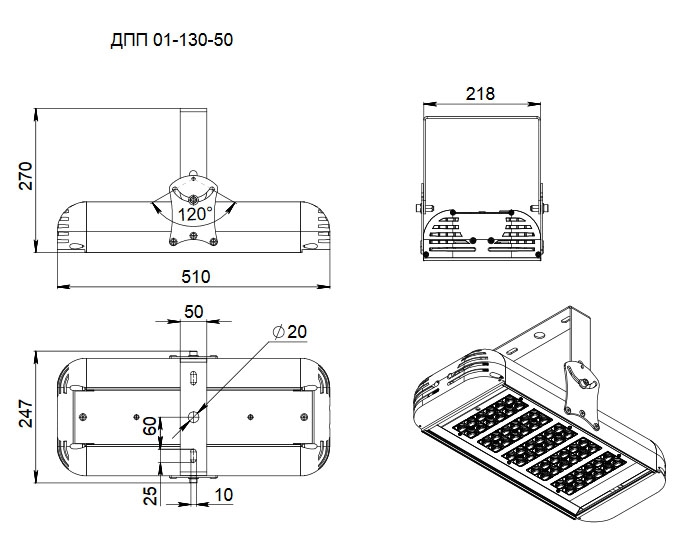

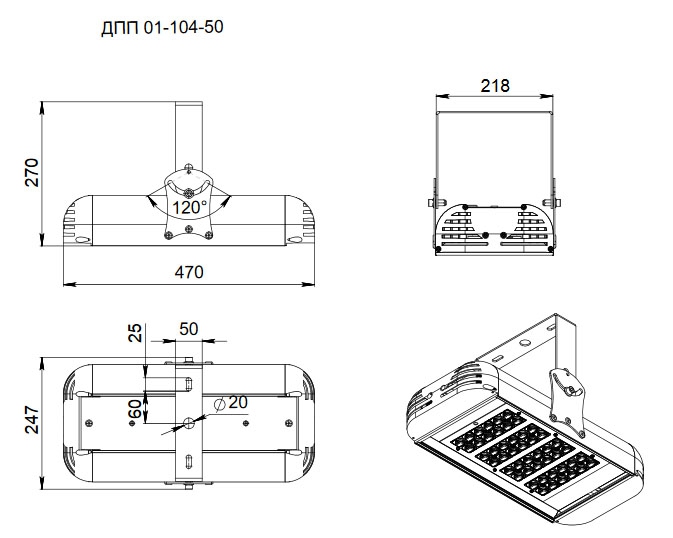

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -60 до +50/от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
ОПИСАНИЕ
Светильники ДПП обеспечат создание осветительных систем в складах, торговых залах, спортивных сооружениях и на производственных участках.

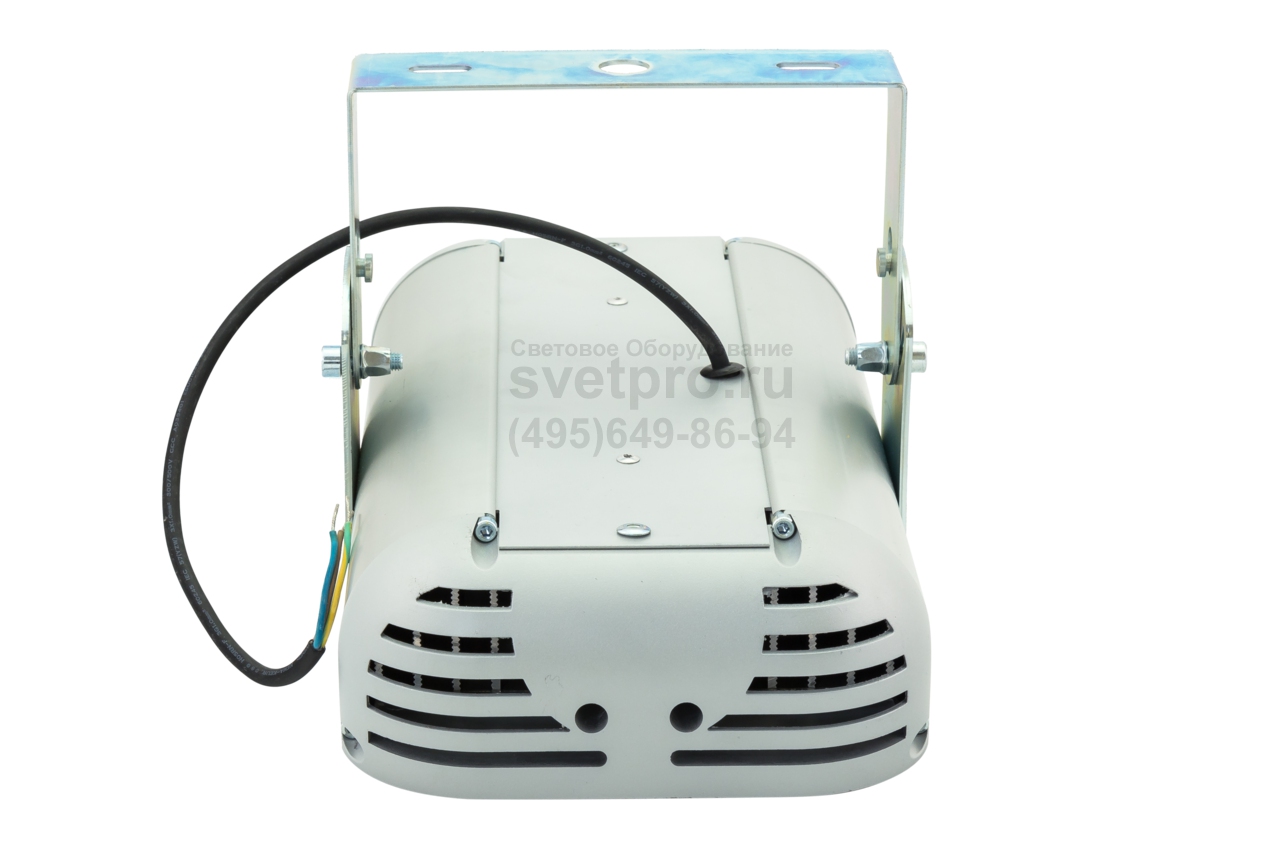

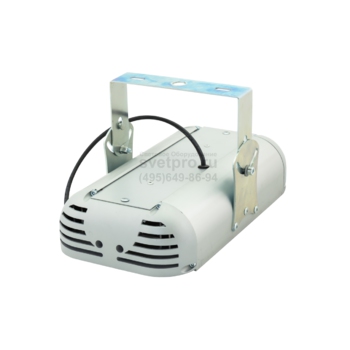

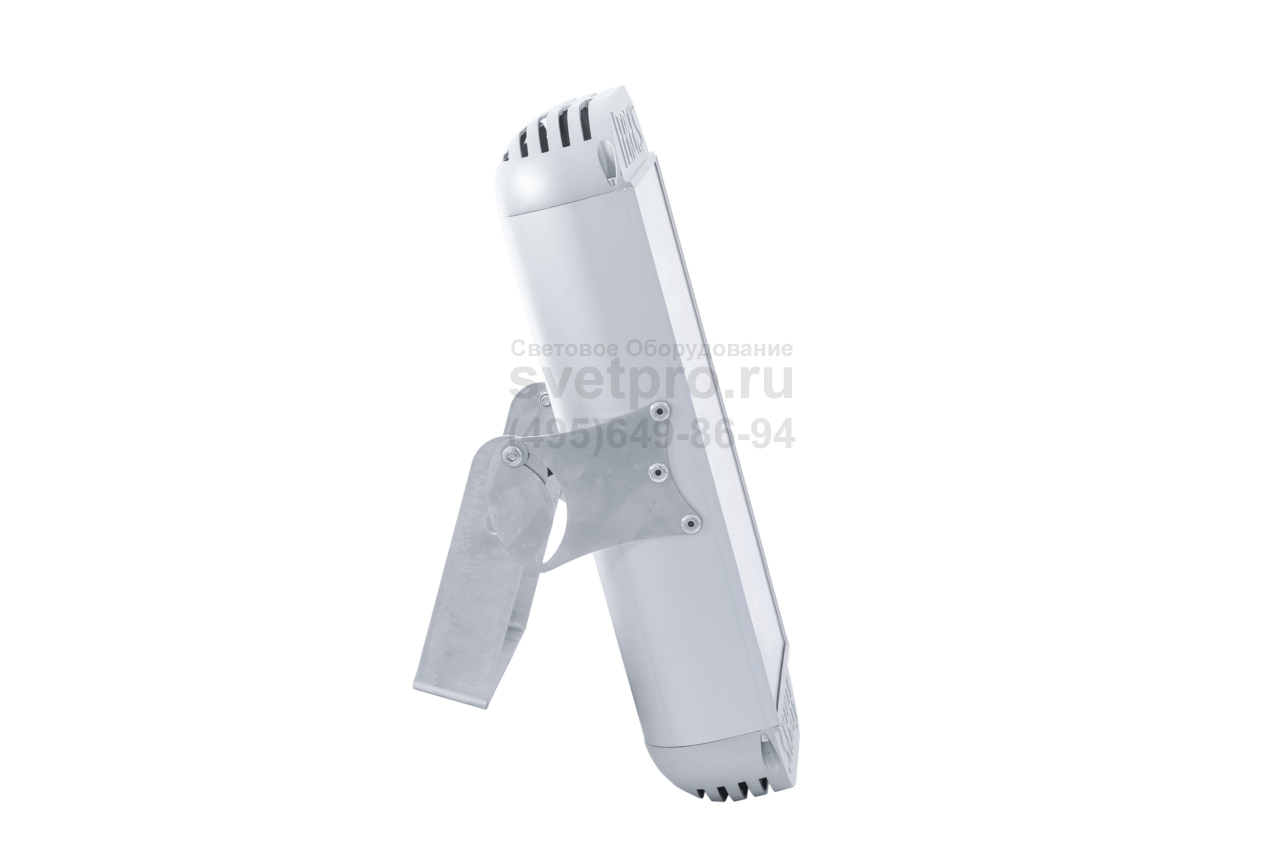

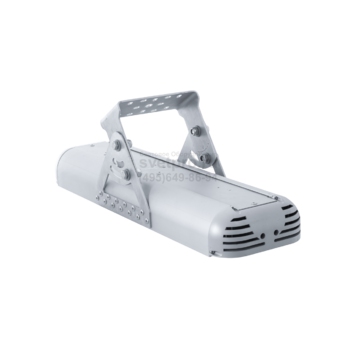

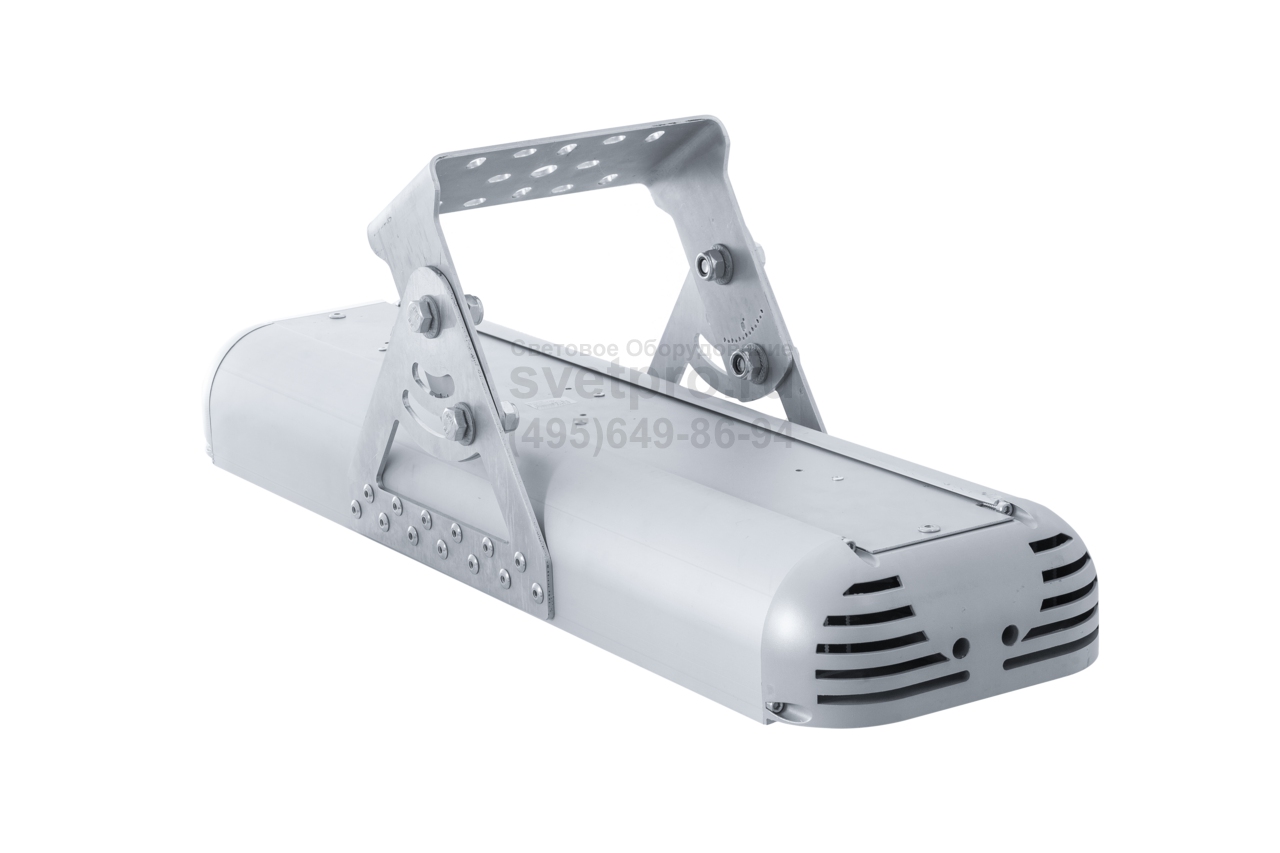

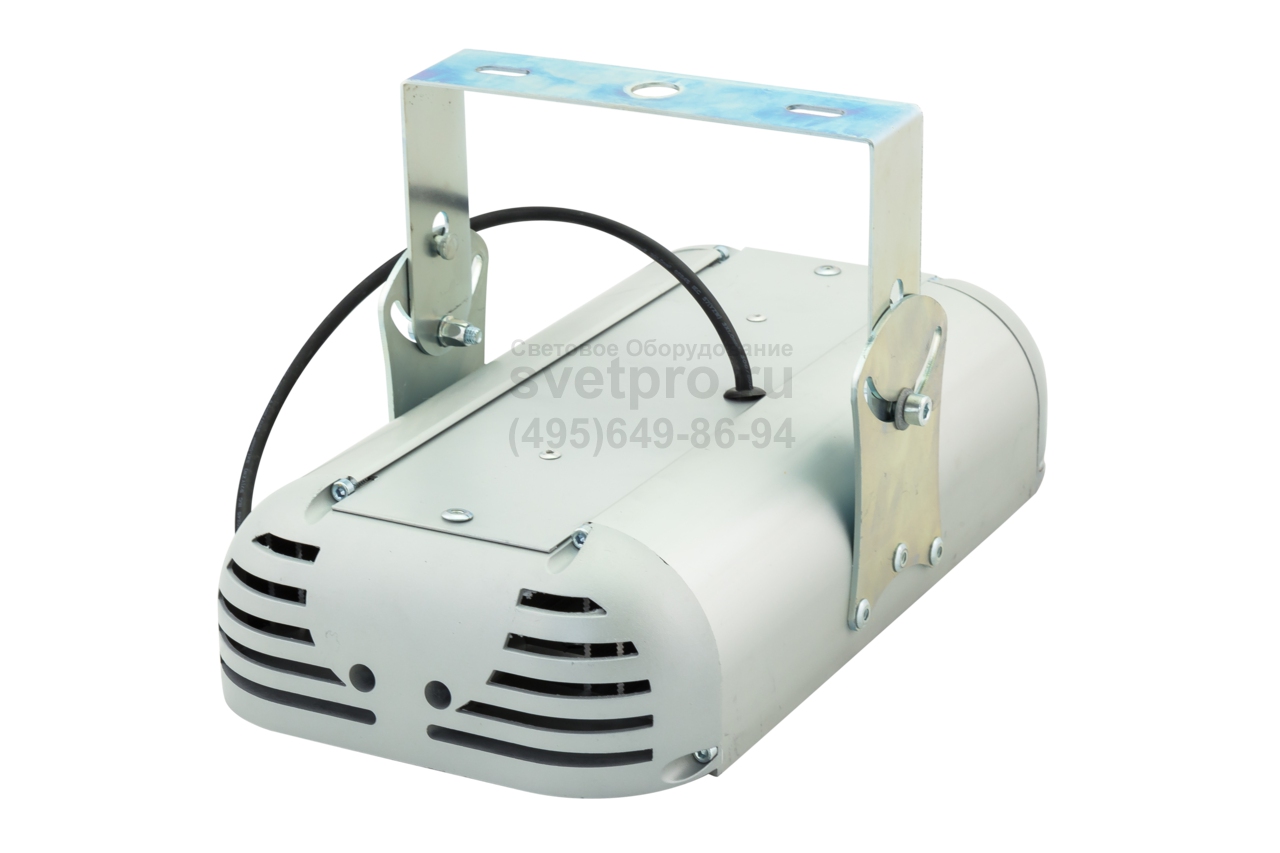

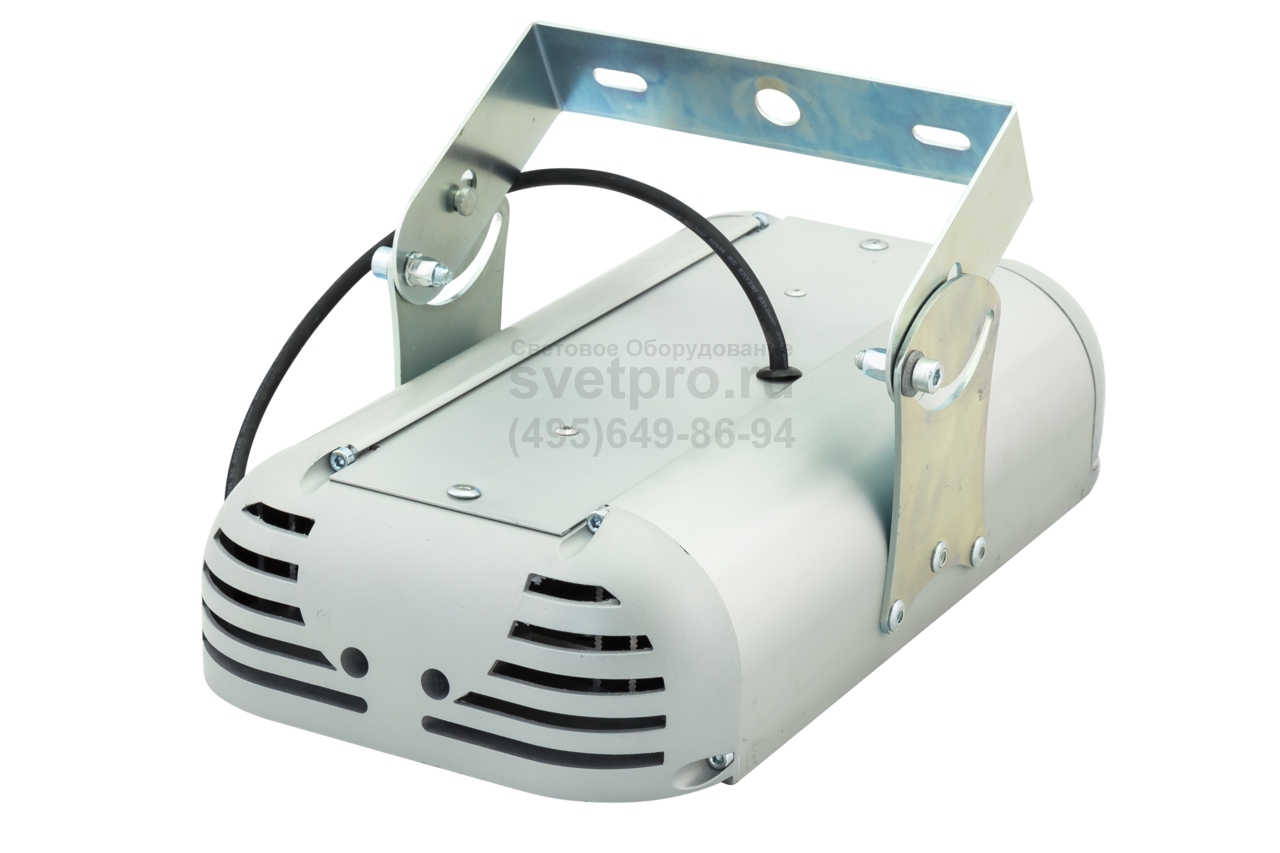

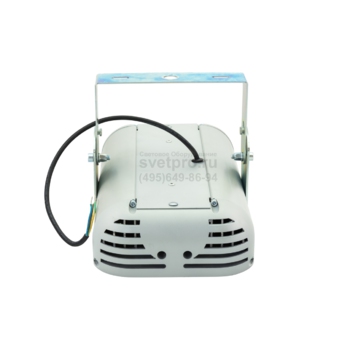

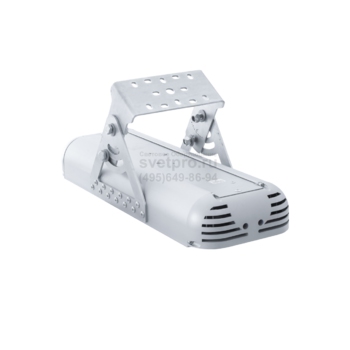

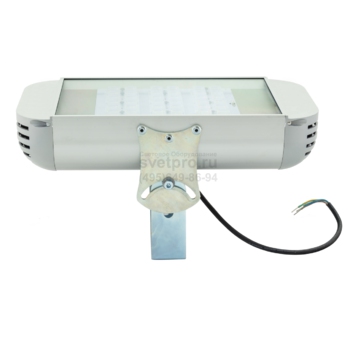

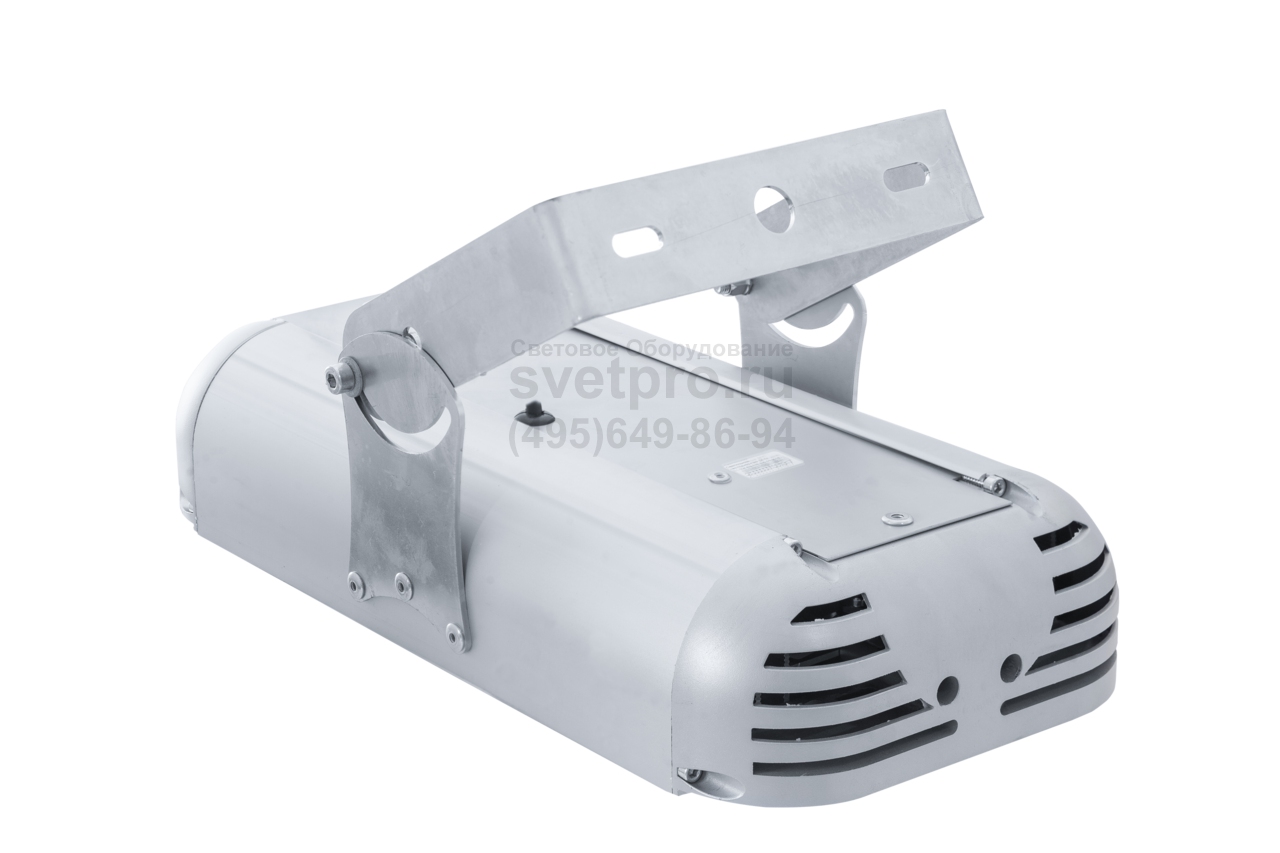

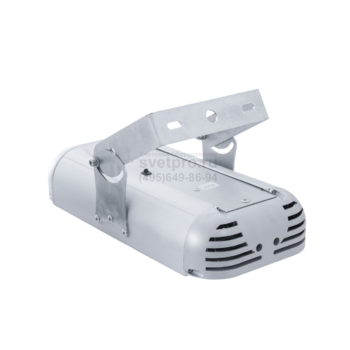

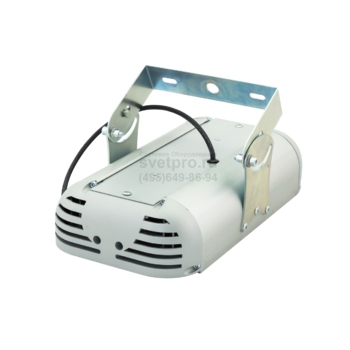

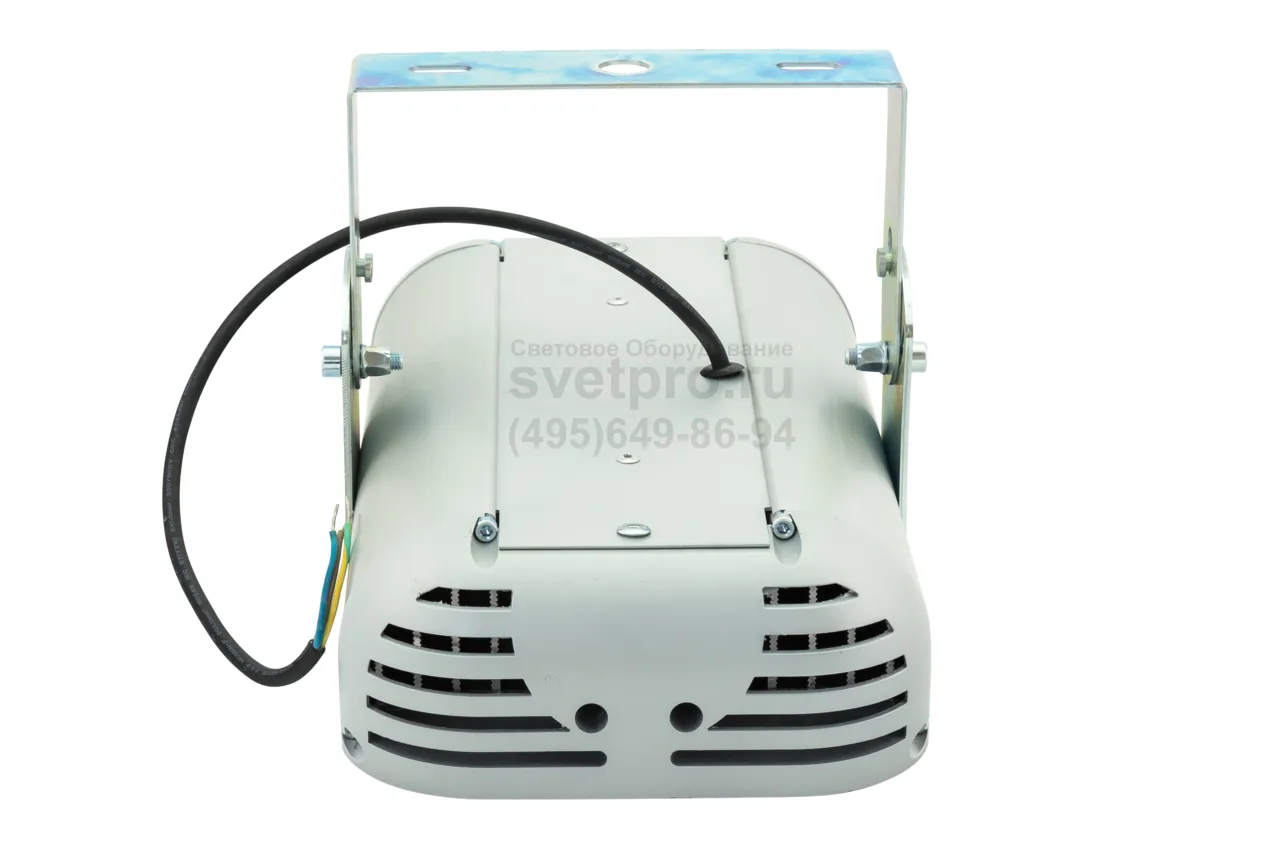

Для прикрепления к опорной поверхности предназначен поворотный кронштейн, позволяющий регулировать направление распространения светового потока.

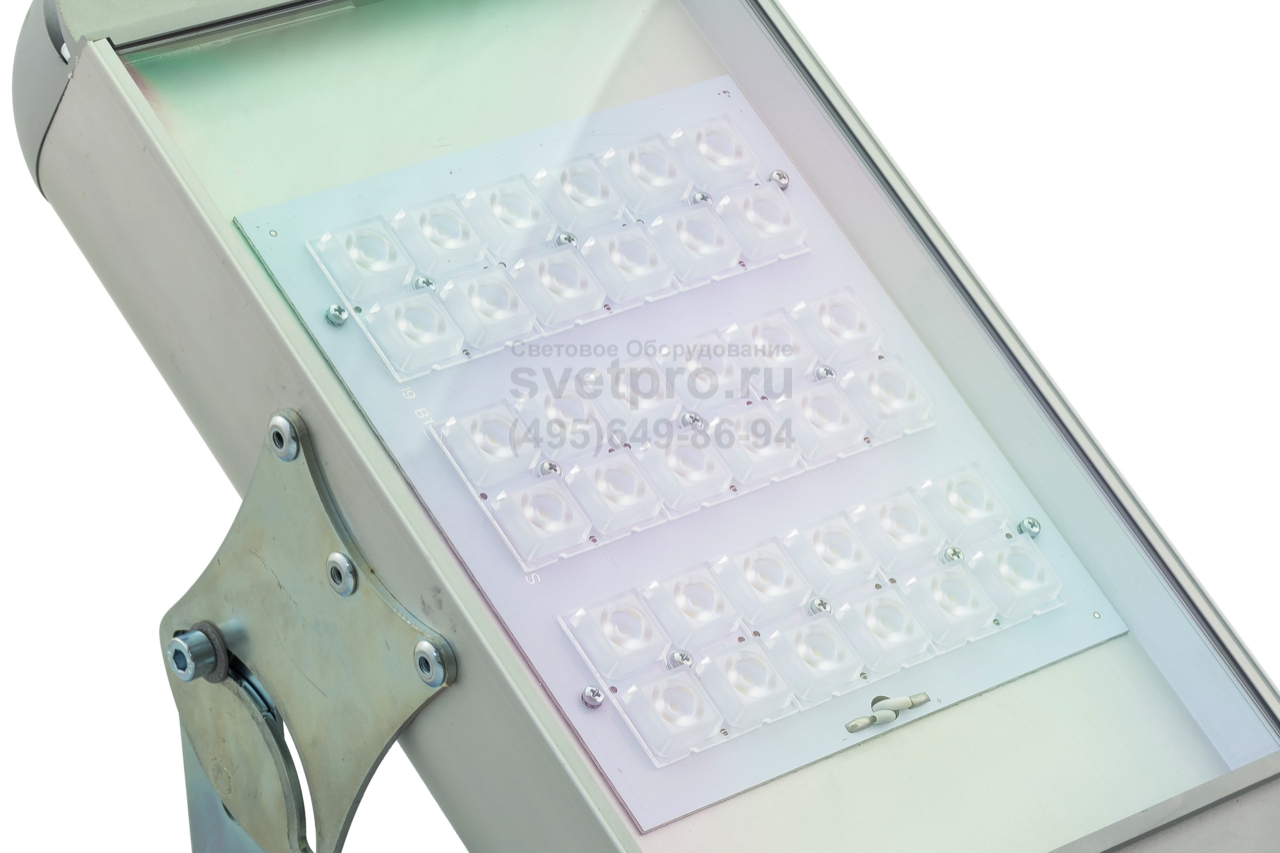

Для электропитания светодиодного модуля (36–120 шт.) от сети переменного напряжения с диапазоном 110–285 В применен драйвер. Изделие можно выбрать по нескольким параметрам: потребляемой мощности: 78–260 Вт, значению светового потока: 11 520–38 400 лм, типу светораспределения: глубокое, косинусное, широкое, концентрированное. Цветовая температура 4700–5300 К способствует энергичной деятельности, цветопередача – Ra>70, пульсации практически отсутствуют (менее 1 %).
Модель ДПП может эксплуатироваться в холодных (до -60оС) и жарких (до +50оС) условиях. В версиях для критически холодного климата предусмотрен антиконденсационный клапан. Наличие в помещениях пыли и водных проявлений не ухудшит работоспособность или срок эксплуатации (IP66). Корпус защищен анодированием или полимерным покрытием. Рассеиватель выполнен из прозрачного поликарбоната или полиметилметакрилата.
Светодиодные светильники серии "ДПП" ТМ "Ферекс" удобно использовать для организации системы освещения в производственных и складских помещениях, а также для освещения спортивных объектов.

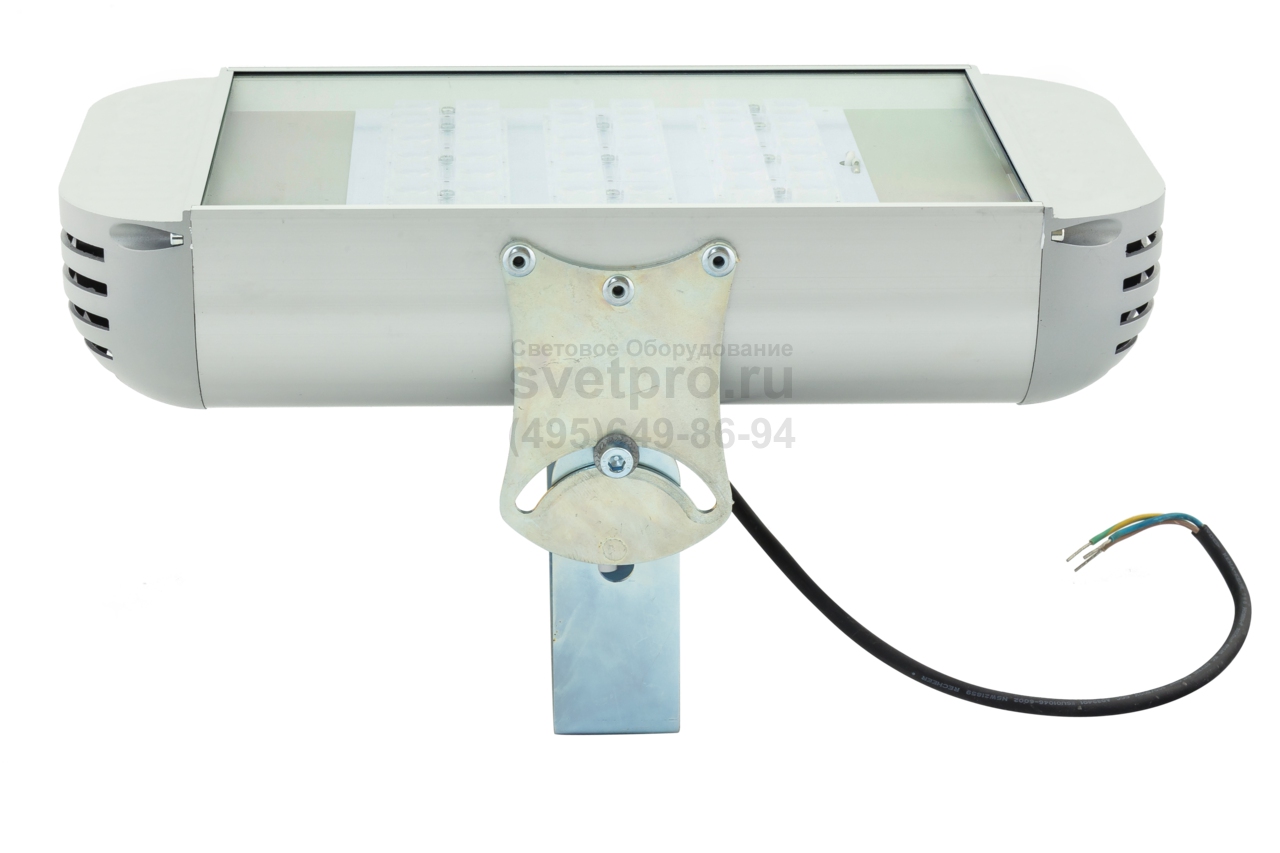

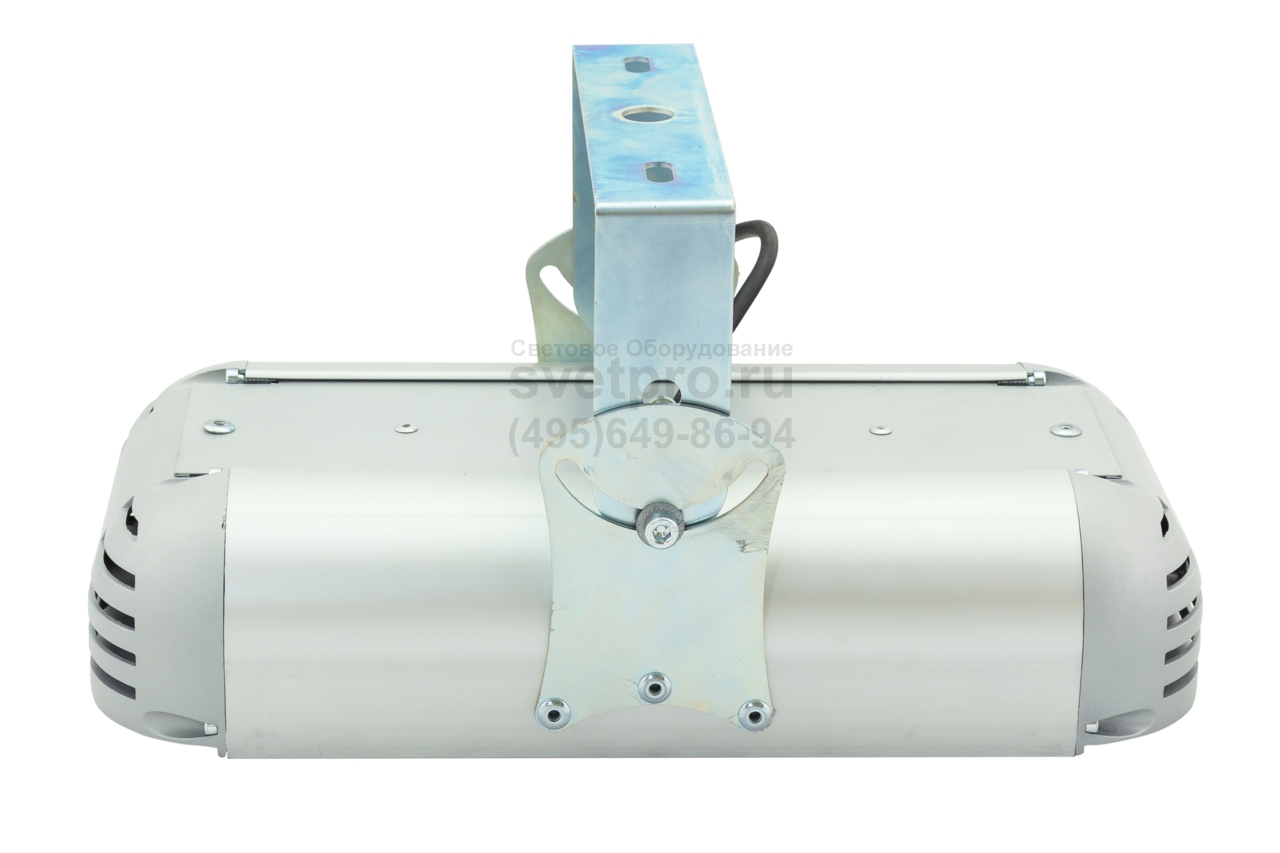

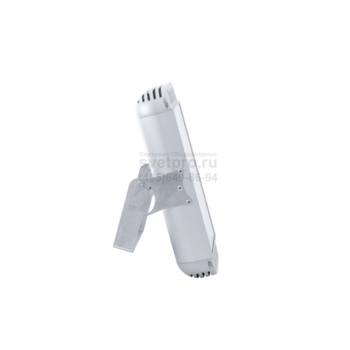

Прочный поворотный кронштейн позволяет выбирать направление светового потока и подстраивать параметры схемы освещения под определенные требования.
Линейка "ДПП" представлена более чем 20 модификациями различного размера и мощности.
Корпуса светильников и кронштейны изготавливаются из алюминиевого сплава со специальным анодированным или полимерным покрытием.
Степень защиты от внешнего воздействия – IP66 позволяет применять светильники "ДПП" в помещениях с повышенной влажностью.
Гарантийный срок на светильники серии "ДПП" - от 3-х до 5 лет.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,37-1,22 |
Рабочий ток светодиодов, А |
0,7 |
Количество светодиодов, шт |
36-120 |
Световой поток светодиодов (Tj=25°C), Лм |
11520-38400 |
Световой поток светильника (Та=25°С), Лм |
8689-31560 |

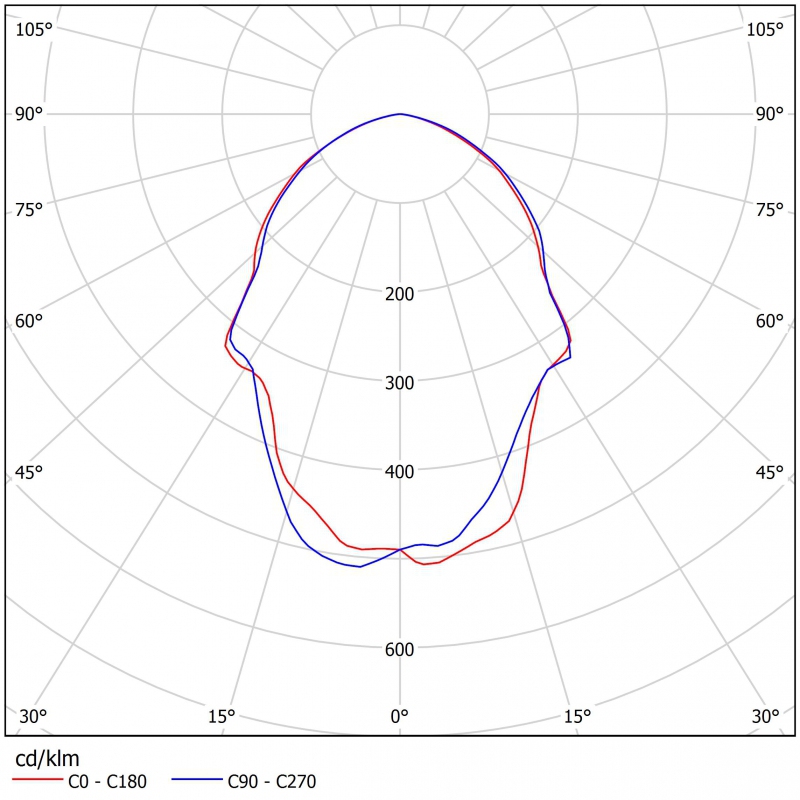

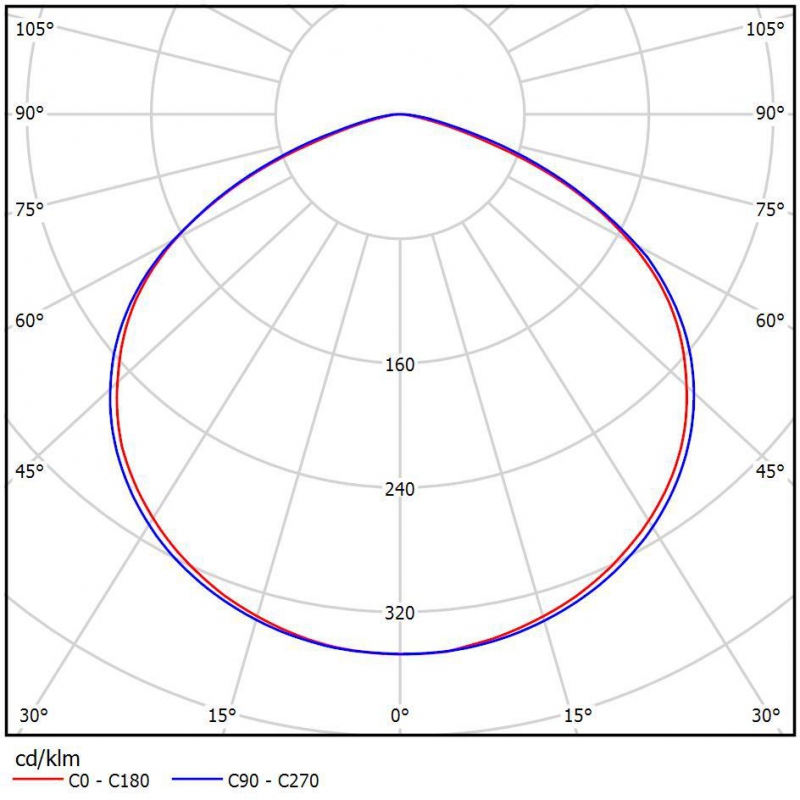

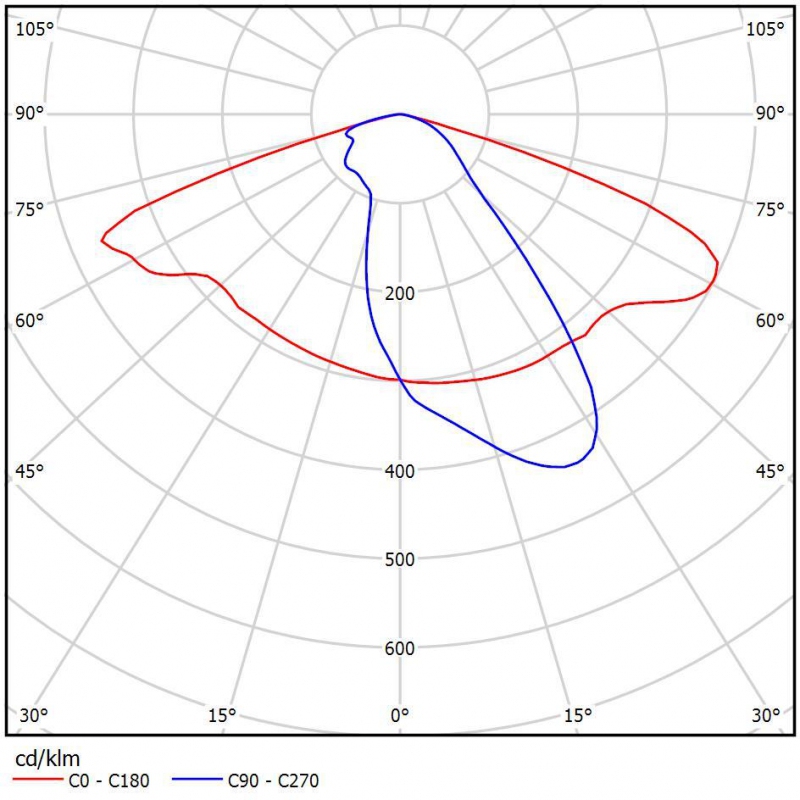

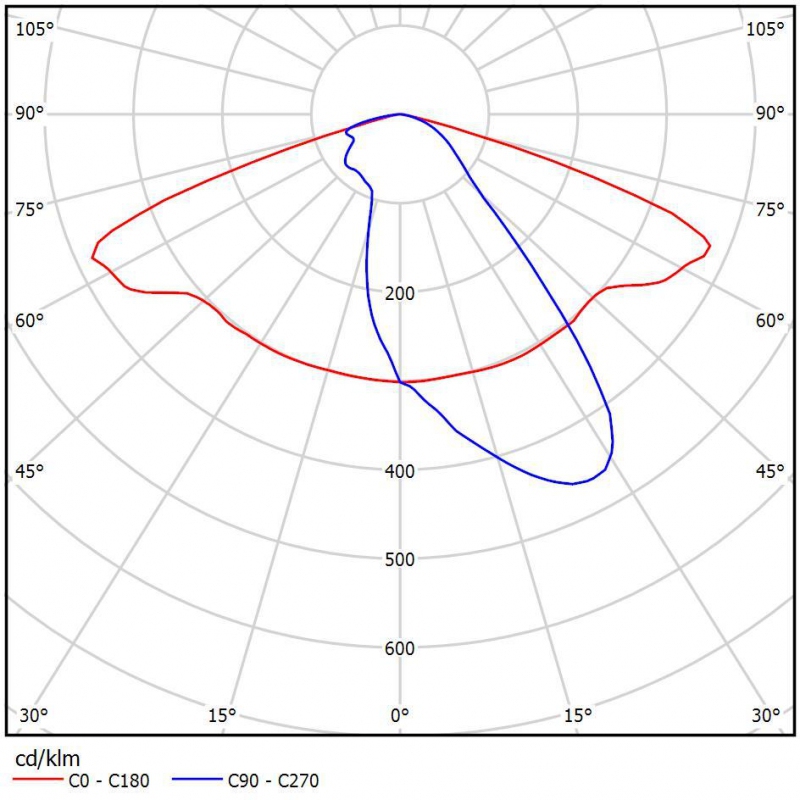

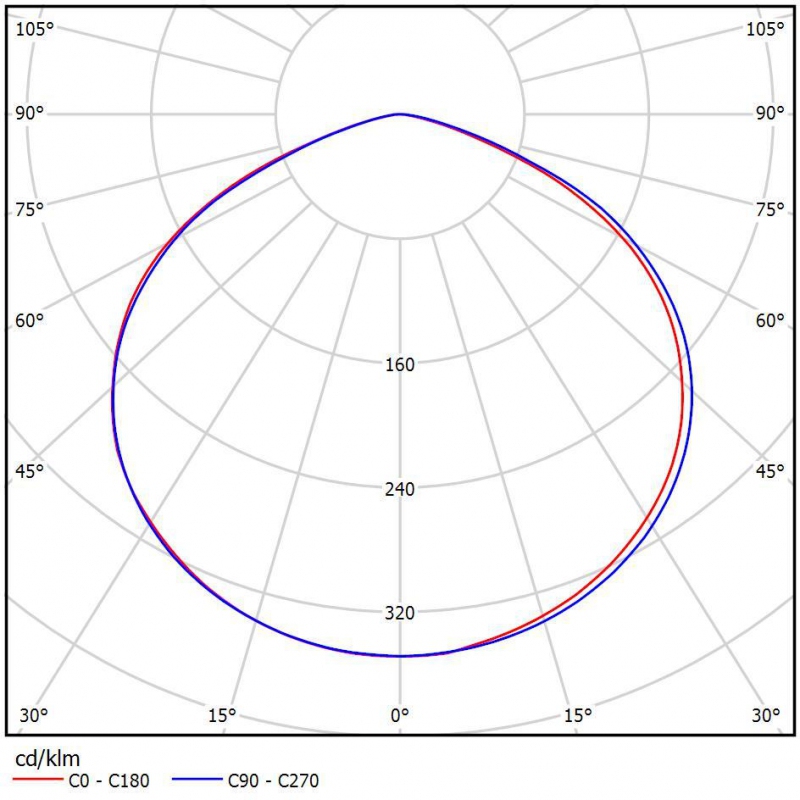

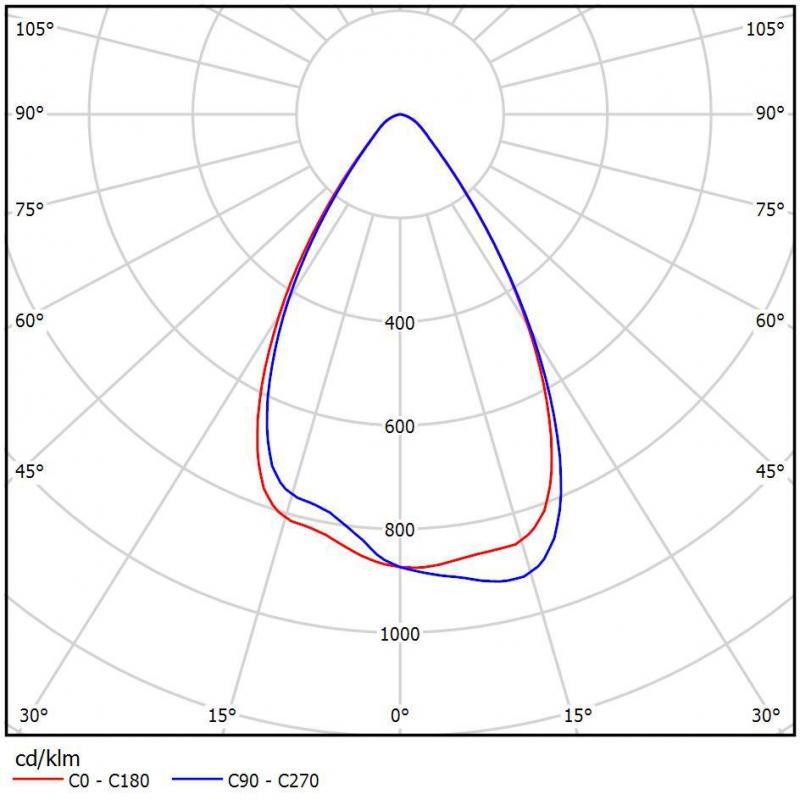

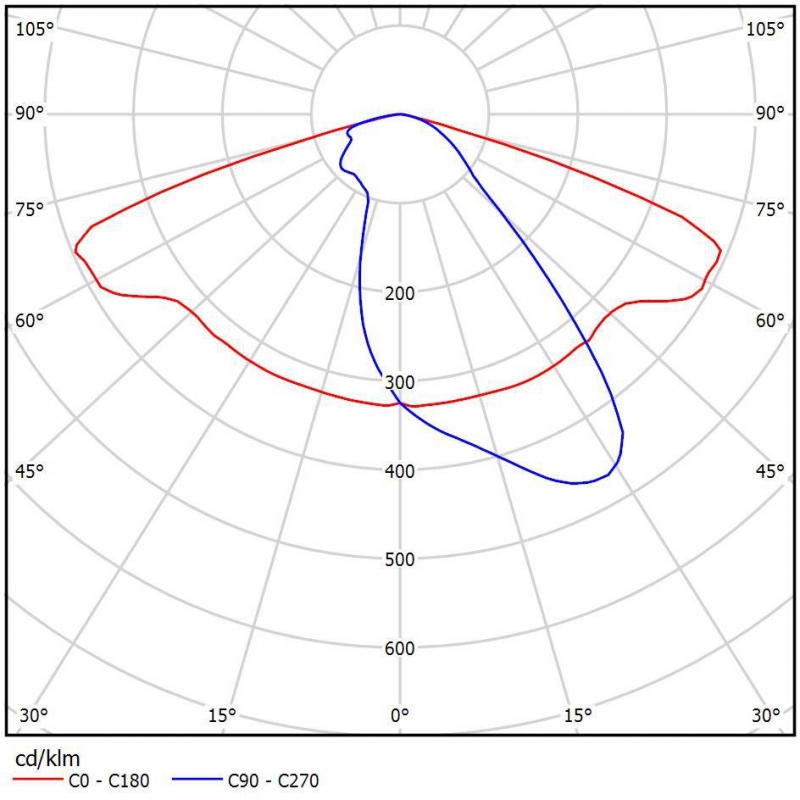

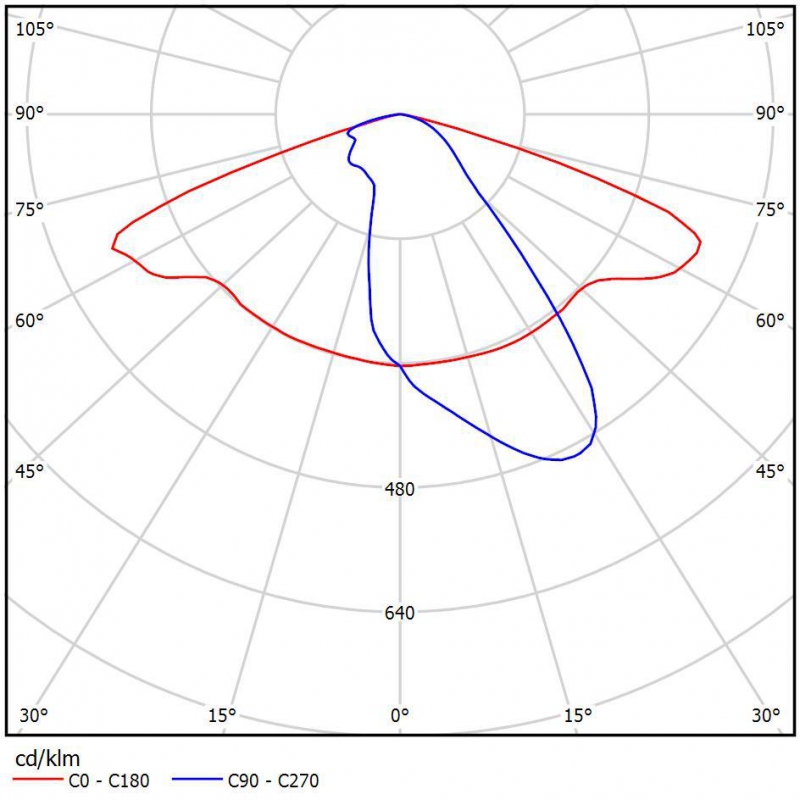

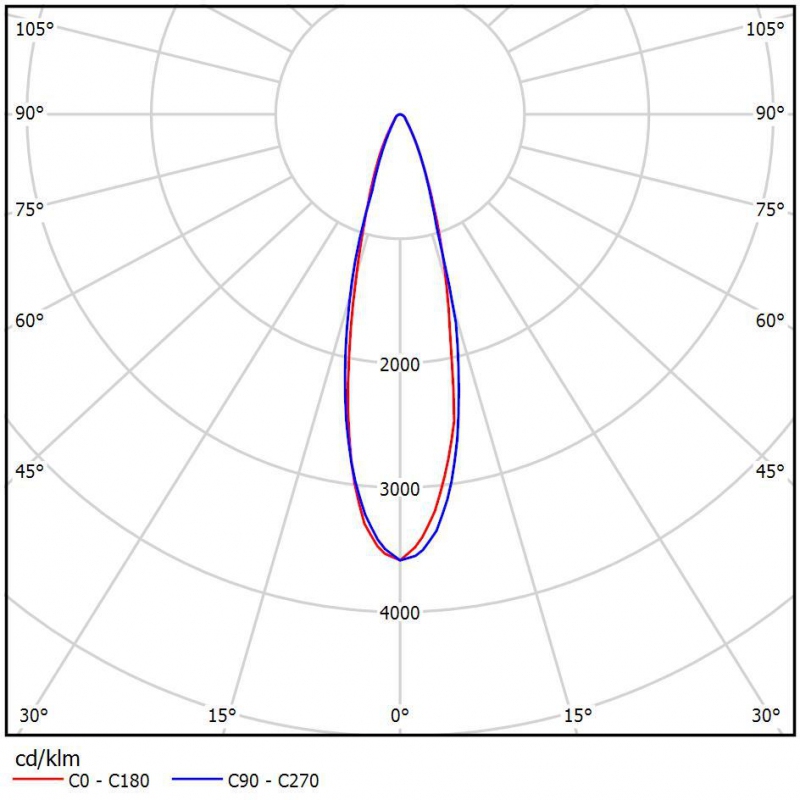

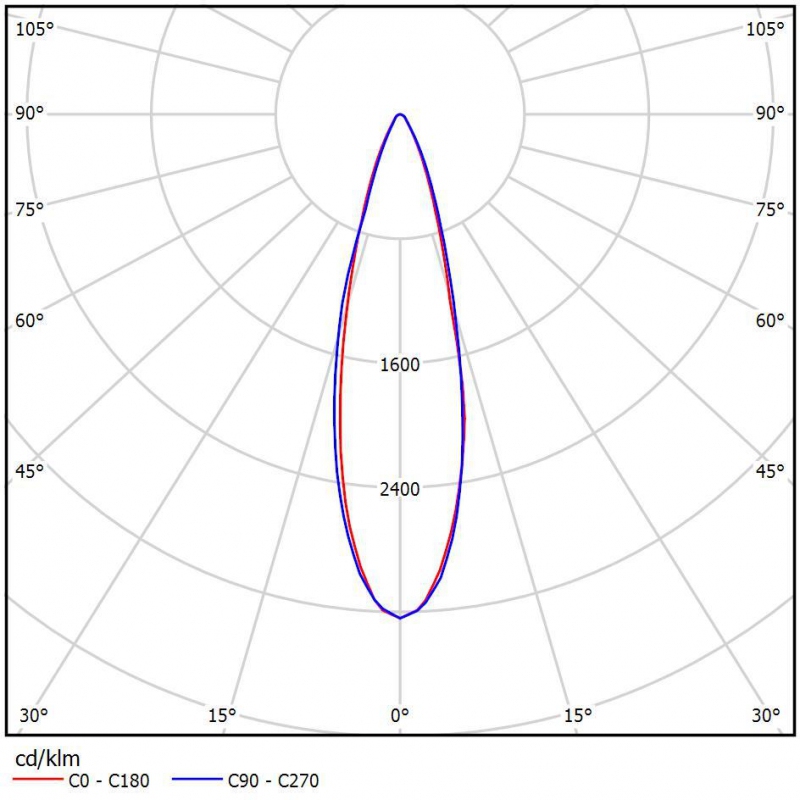

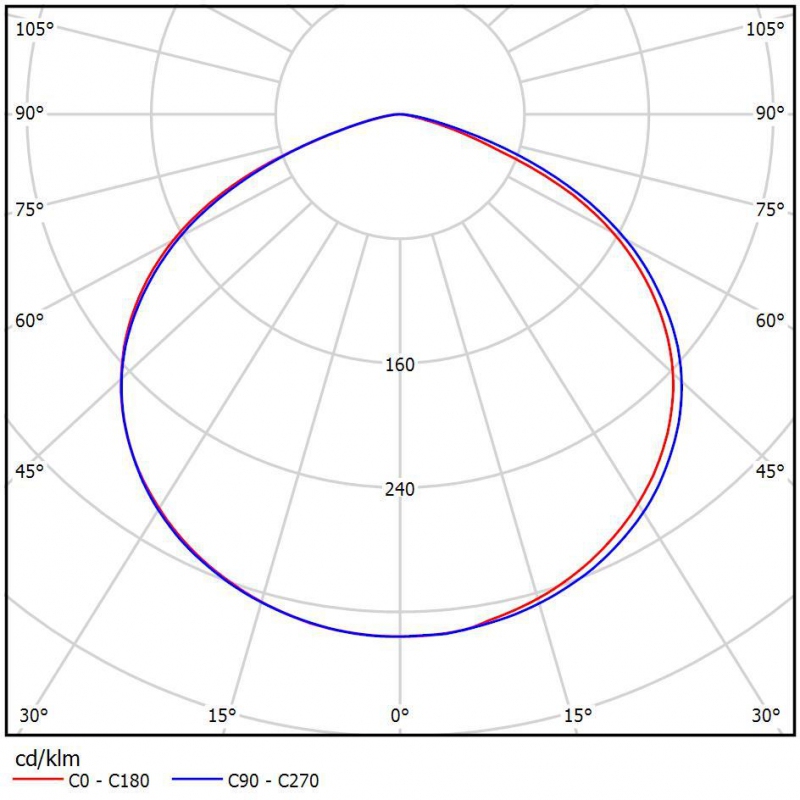

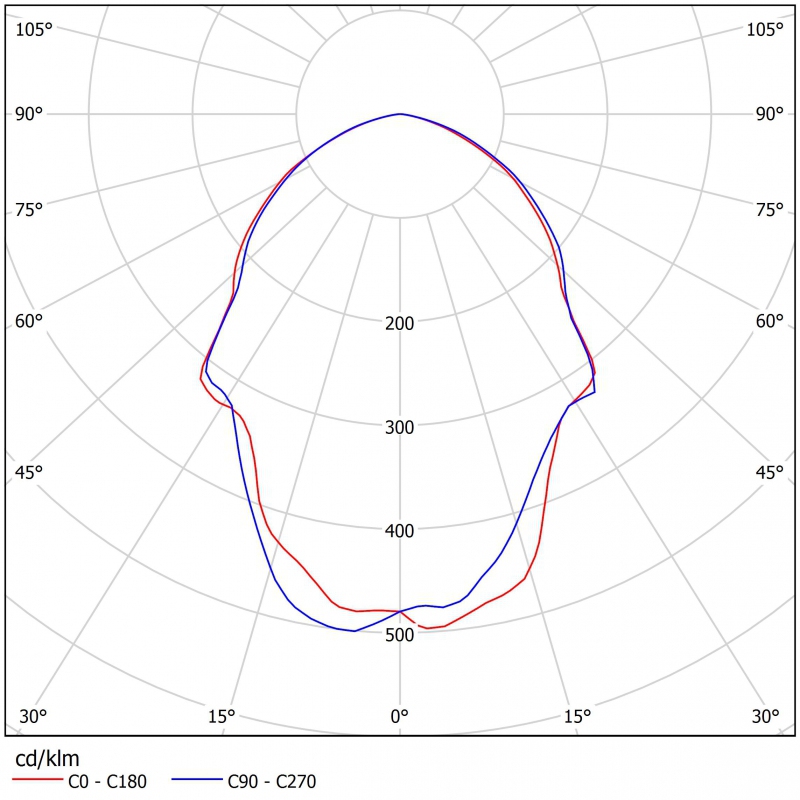

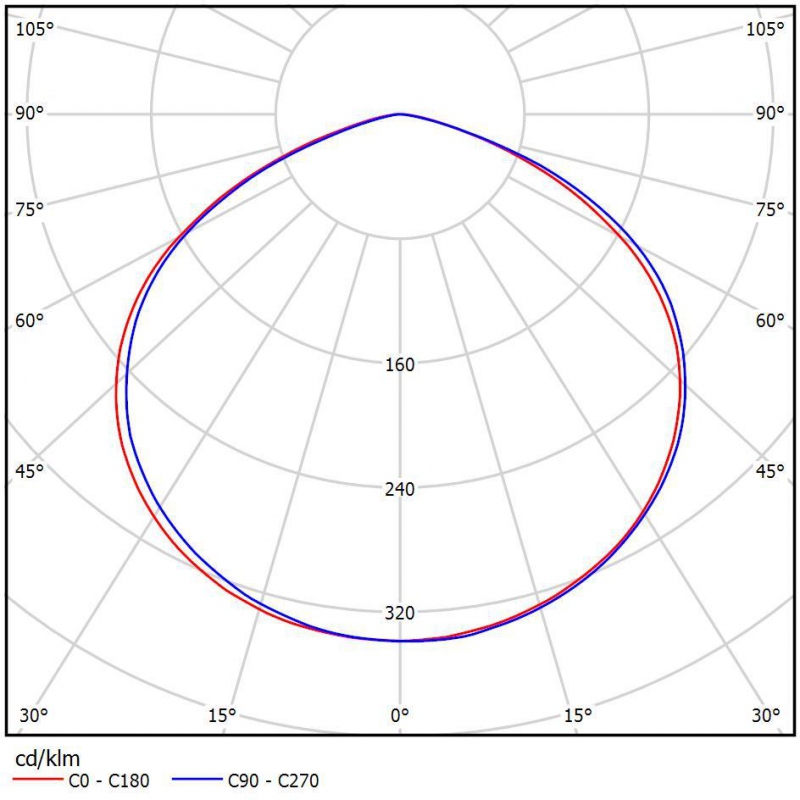

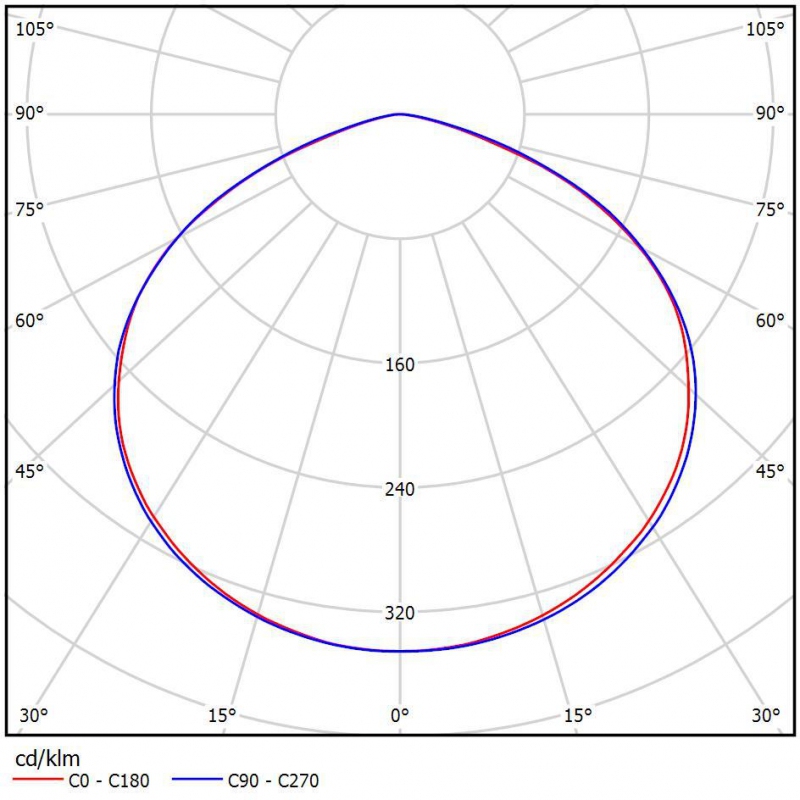

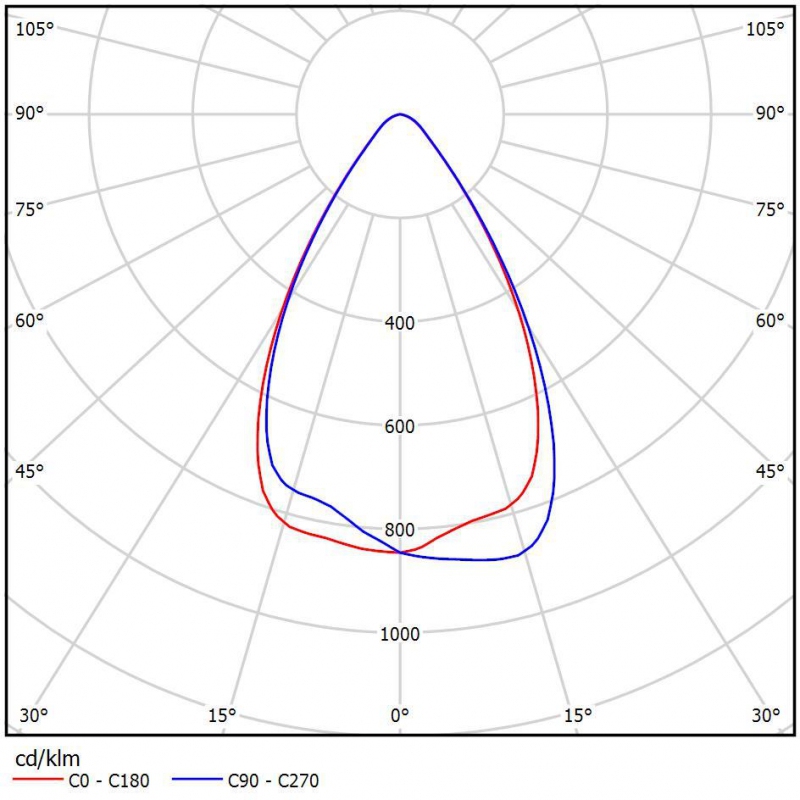

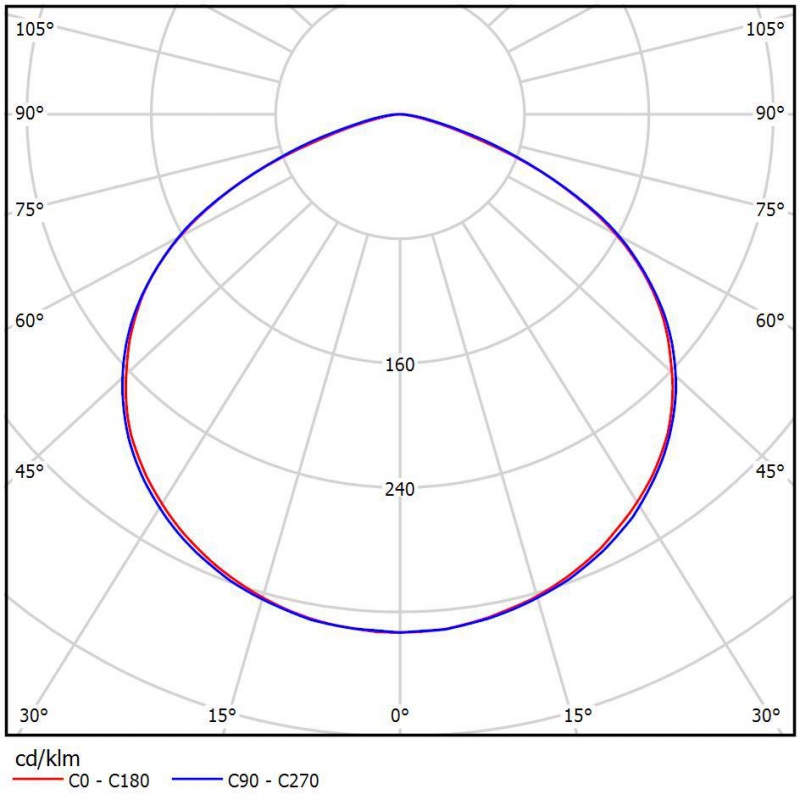

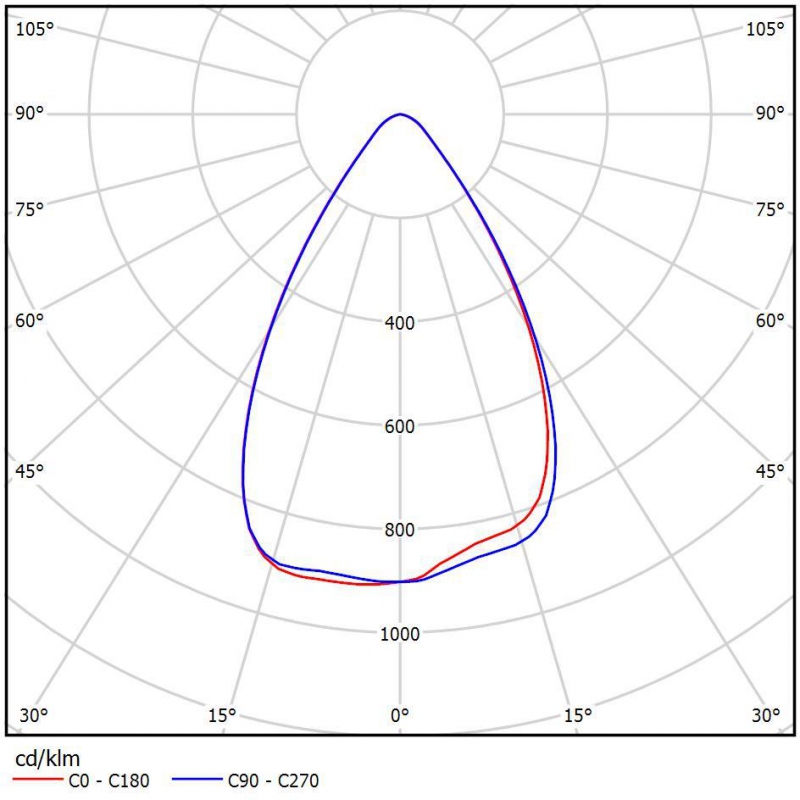

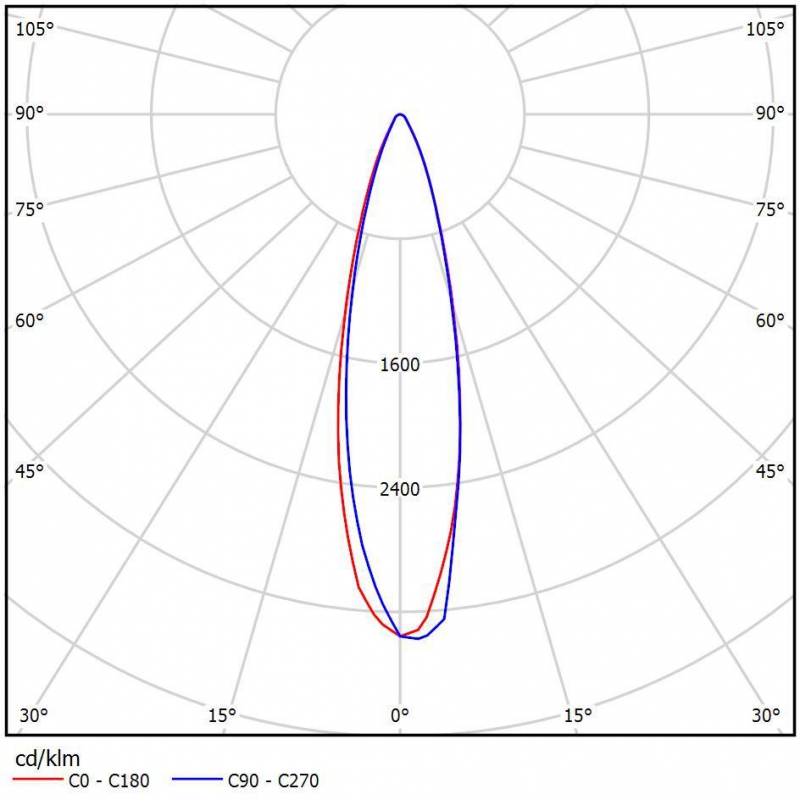

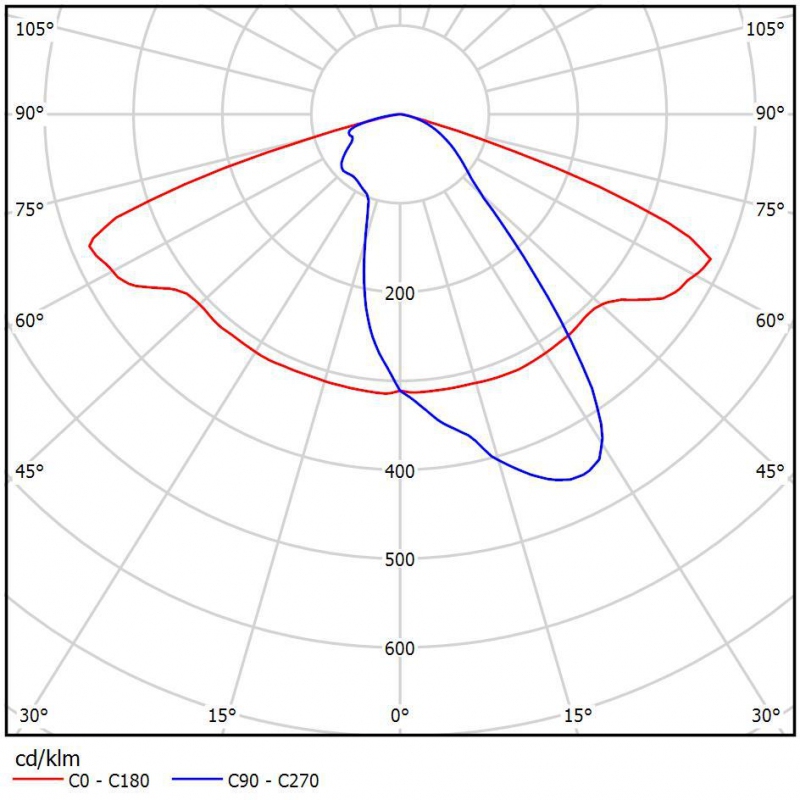

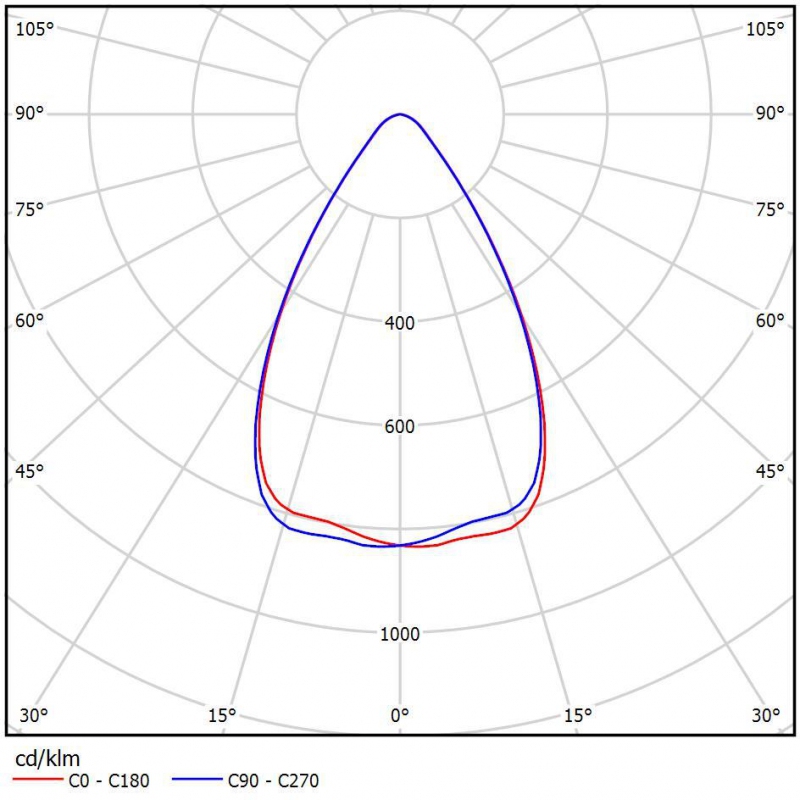

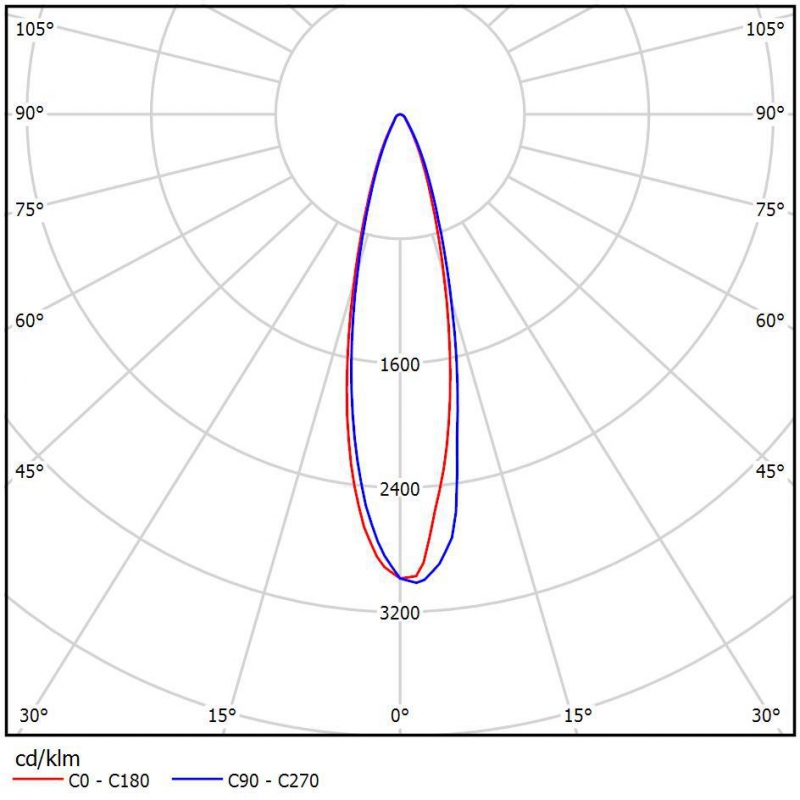

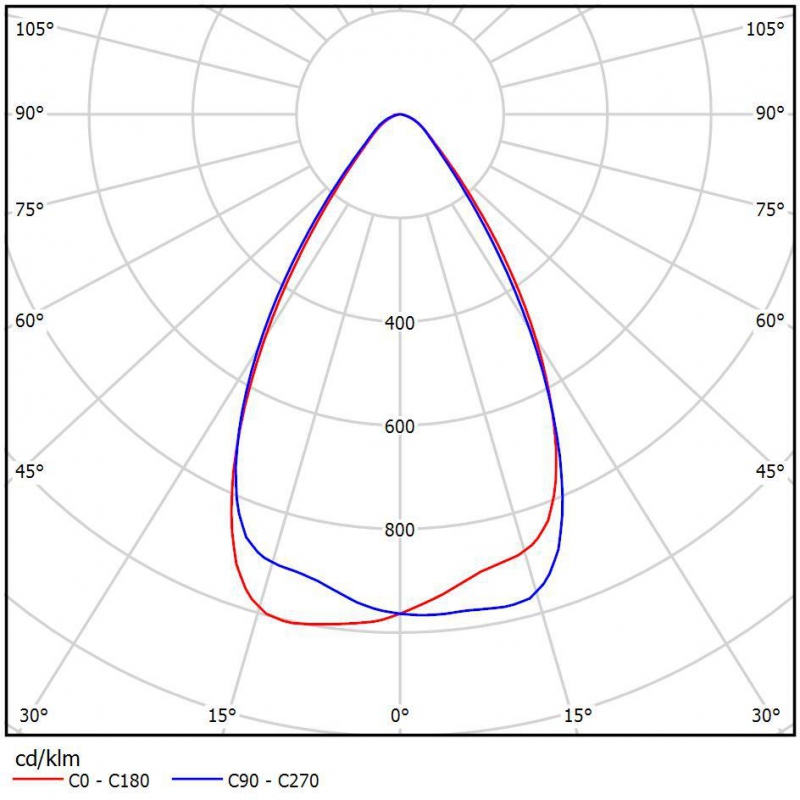

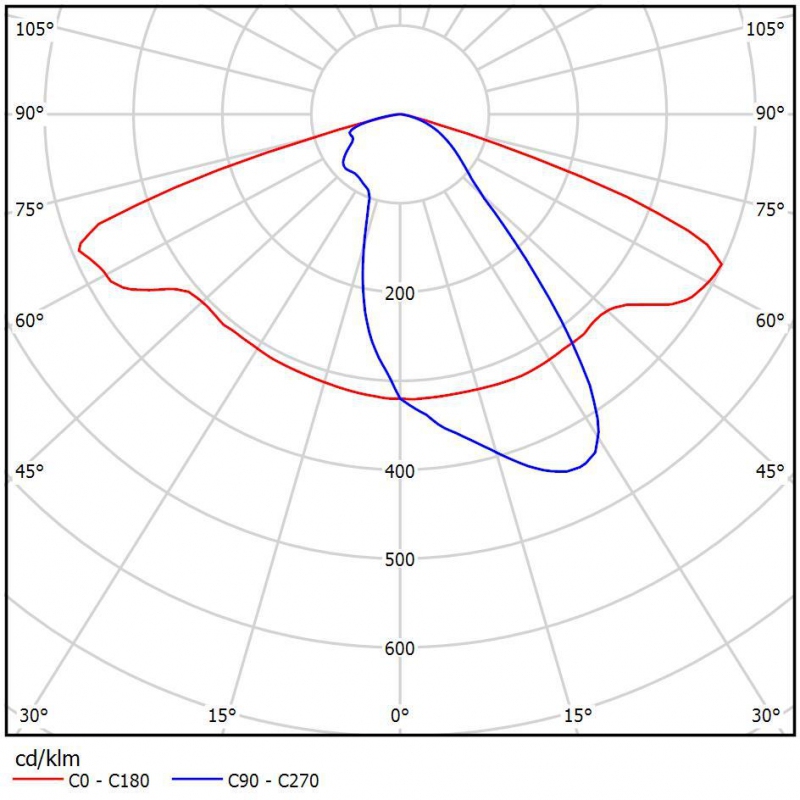

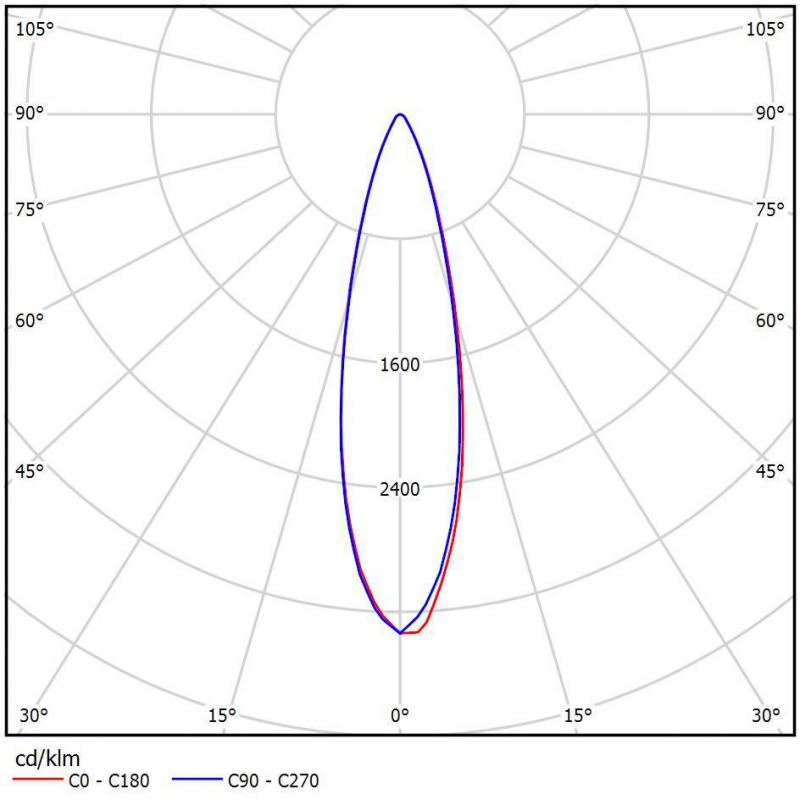

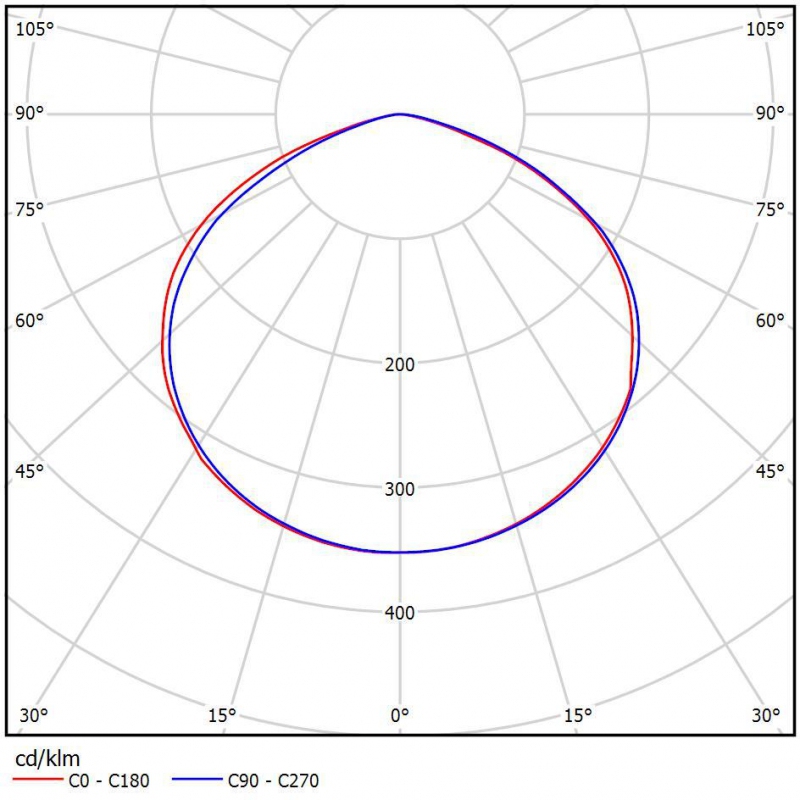

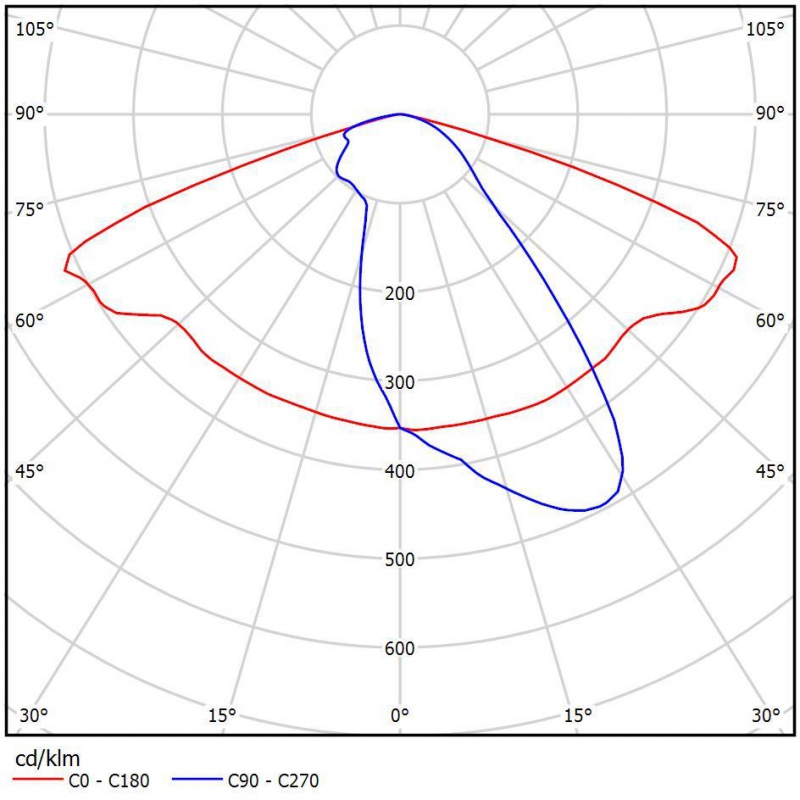

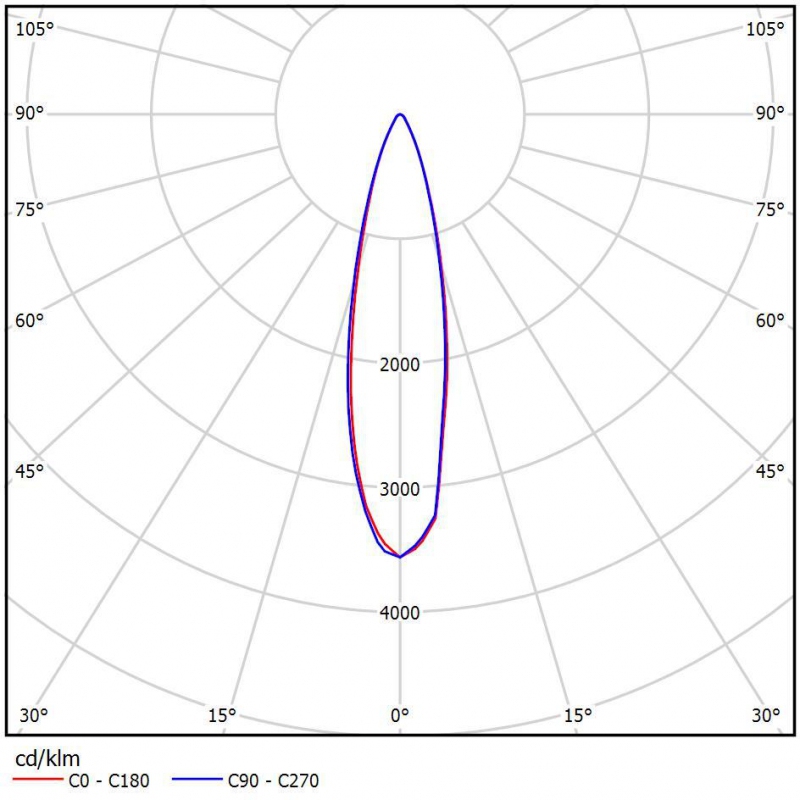

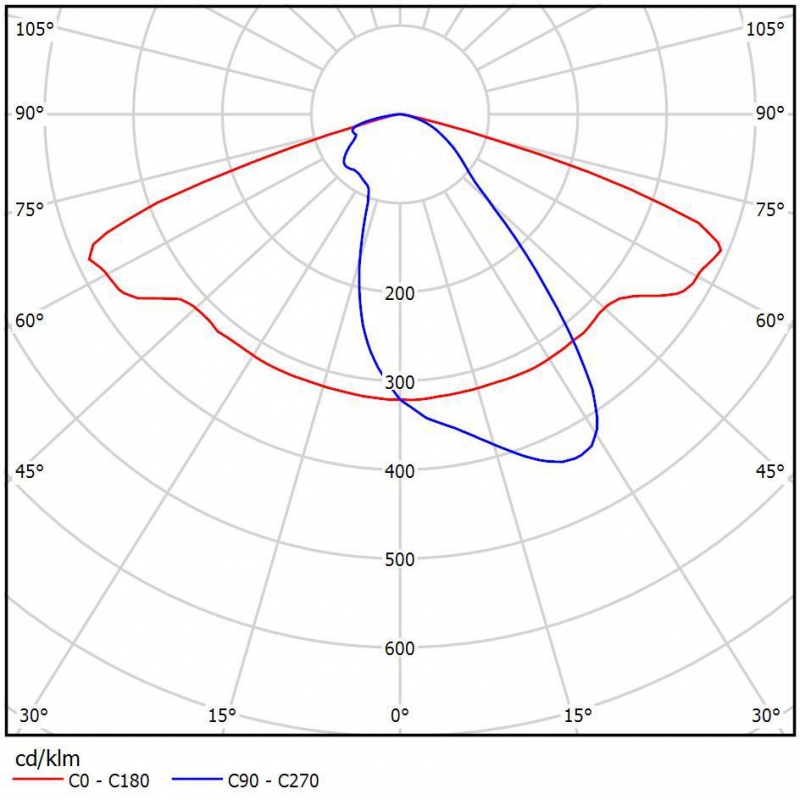

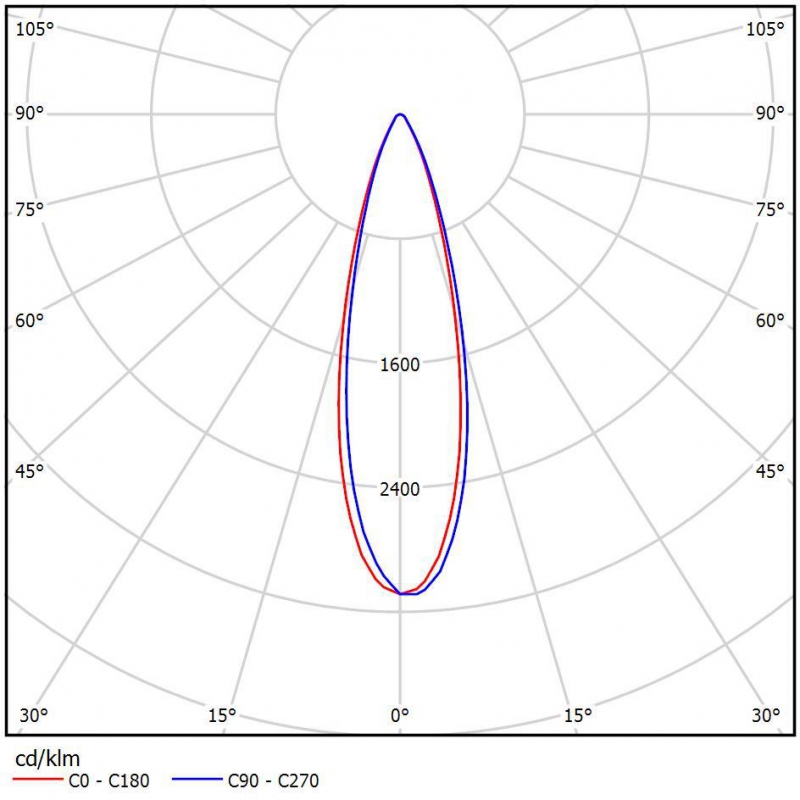

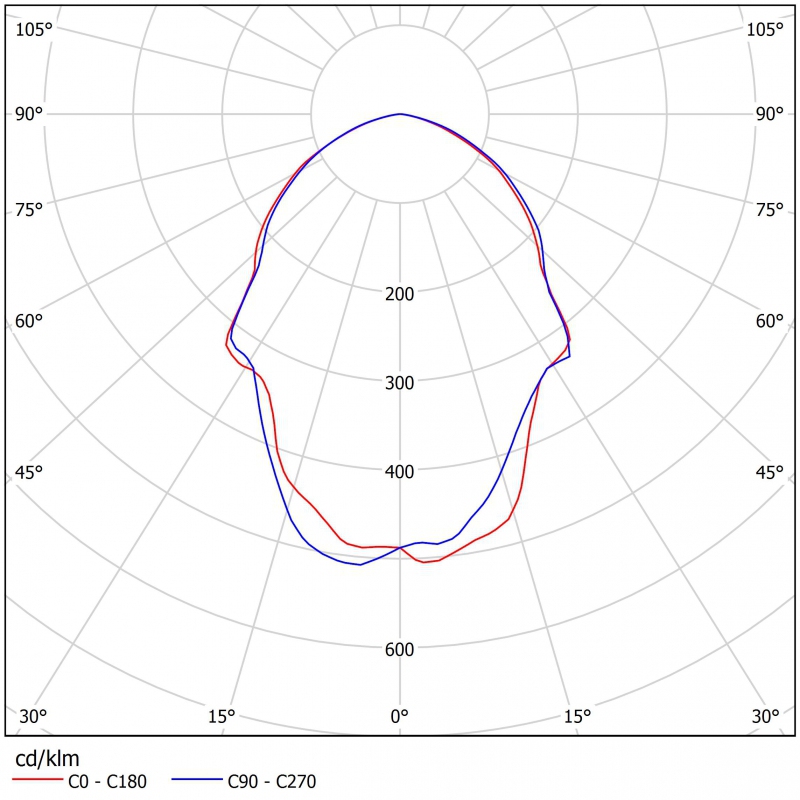

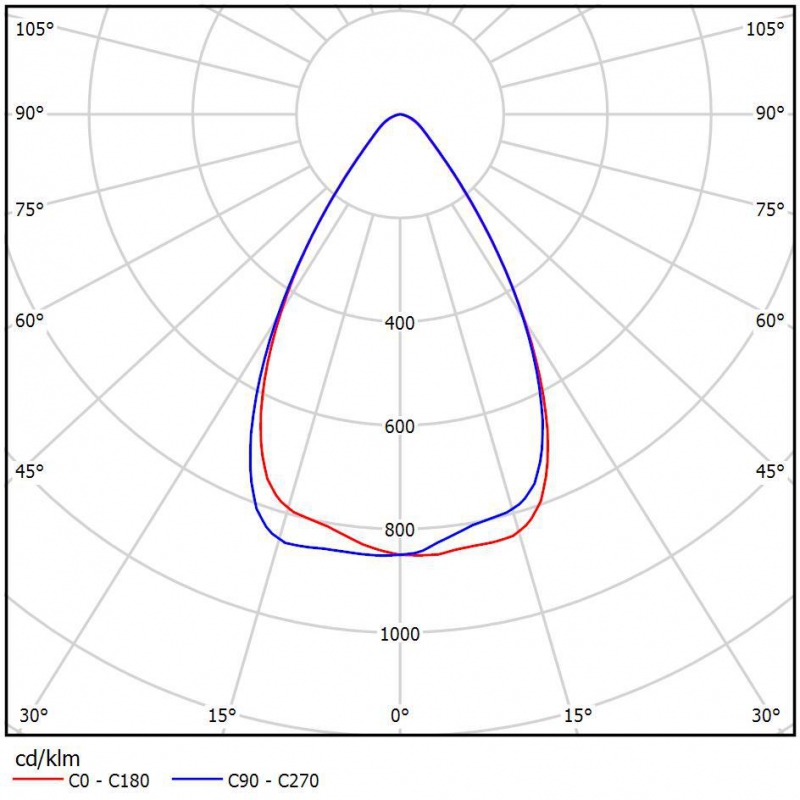

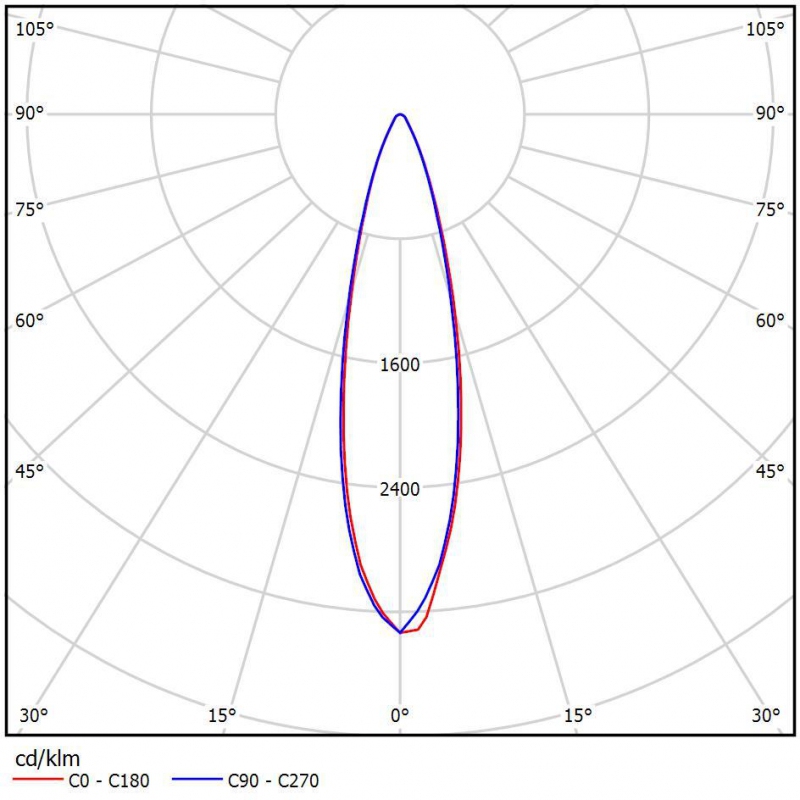

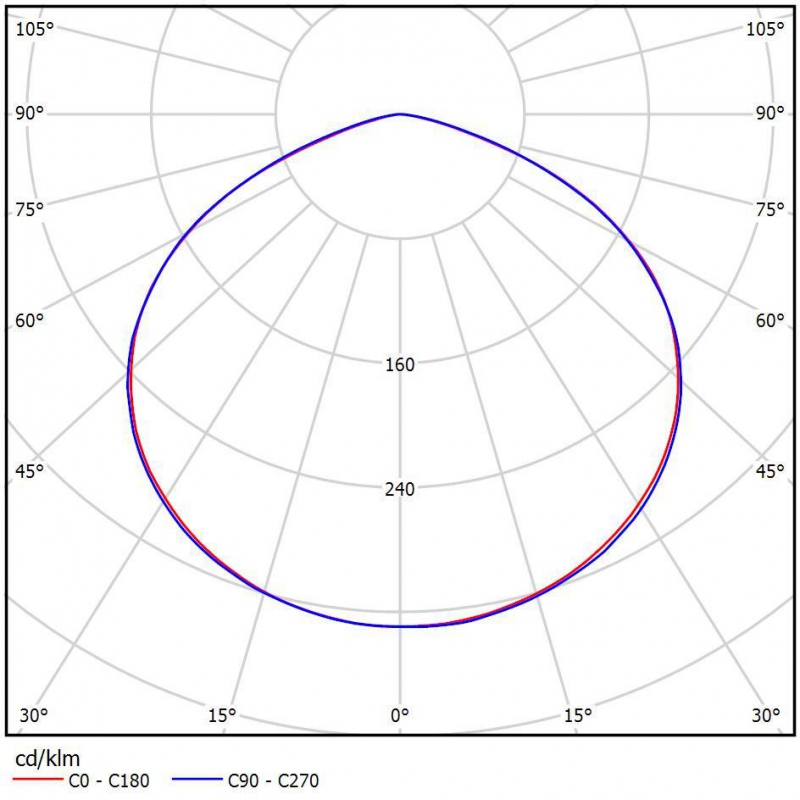

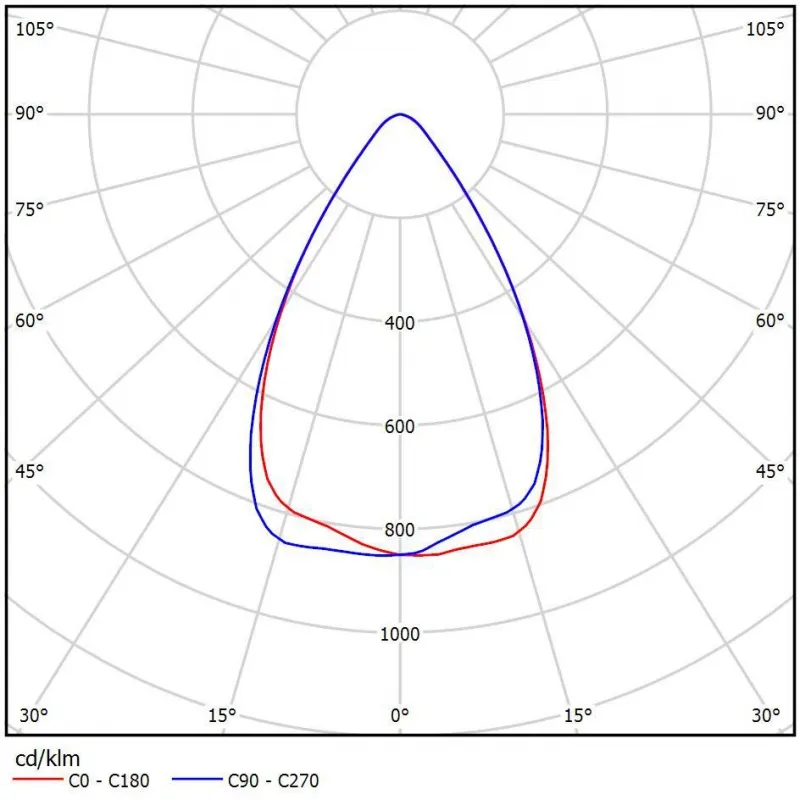

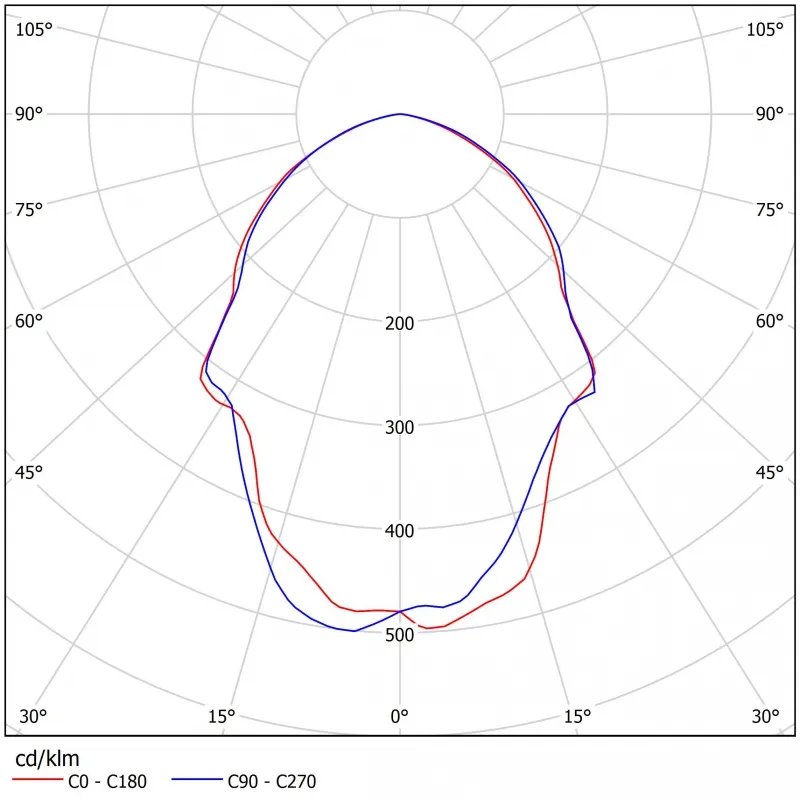

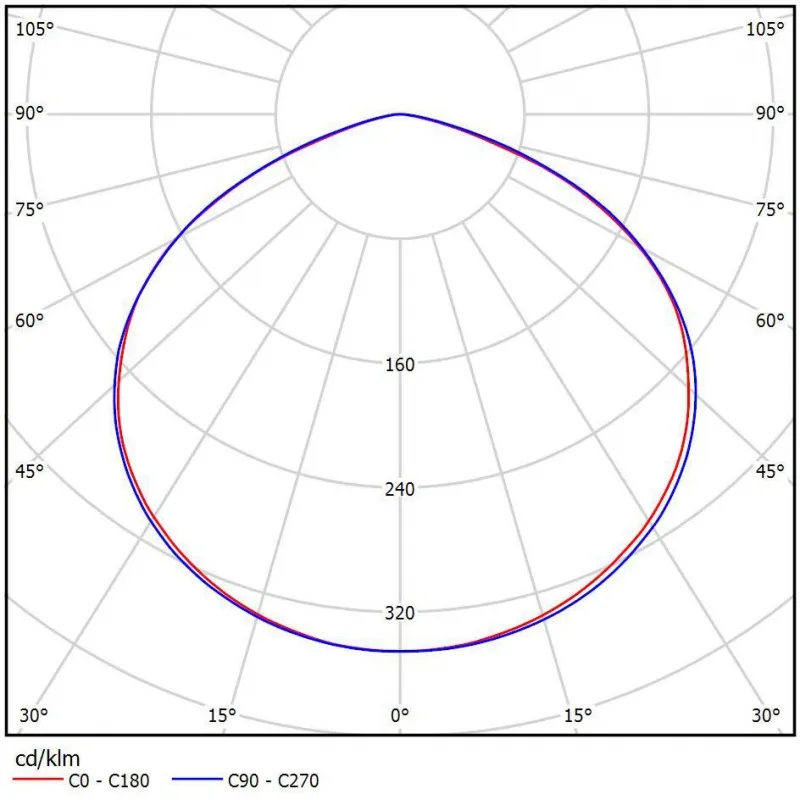

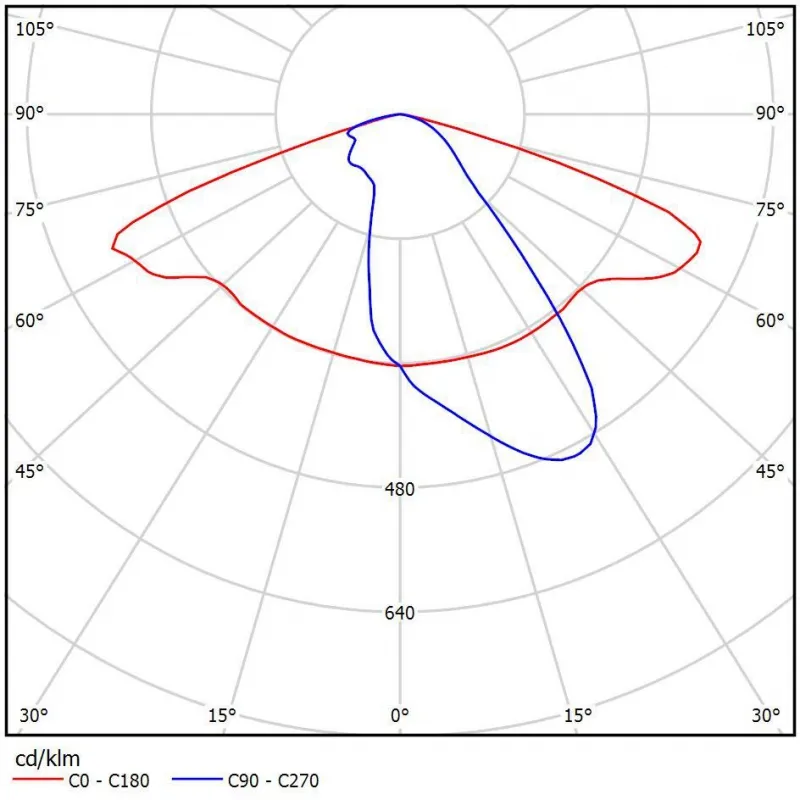

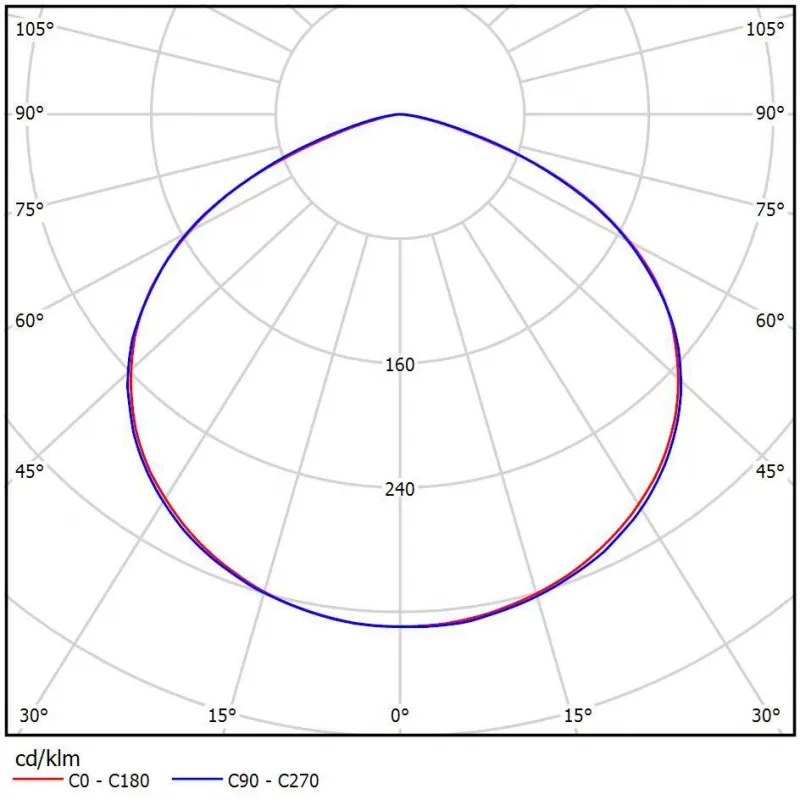

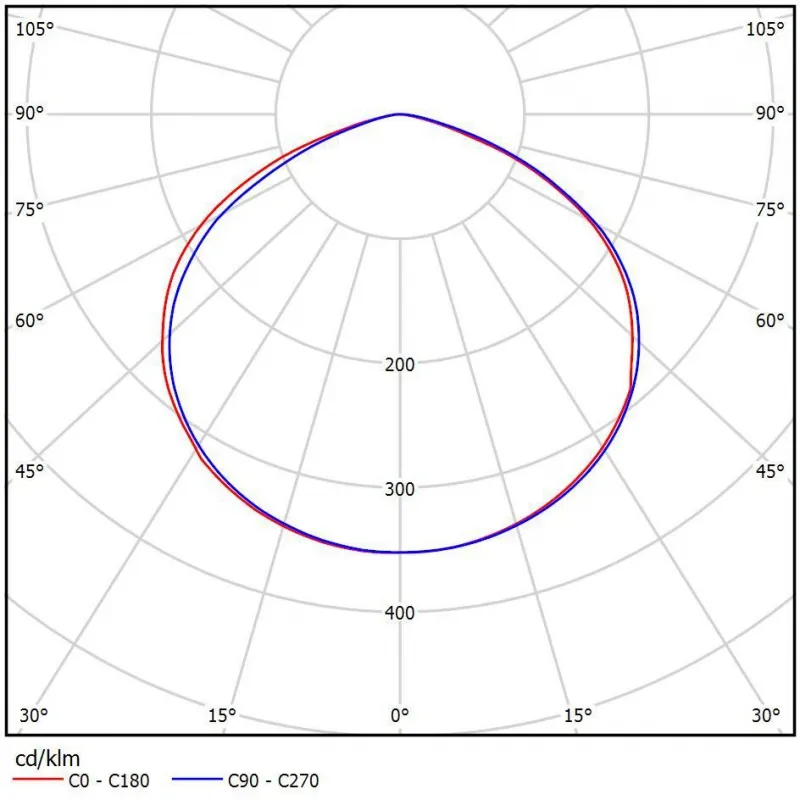

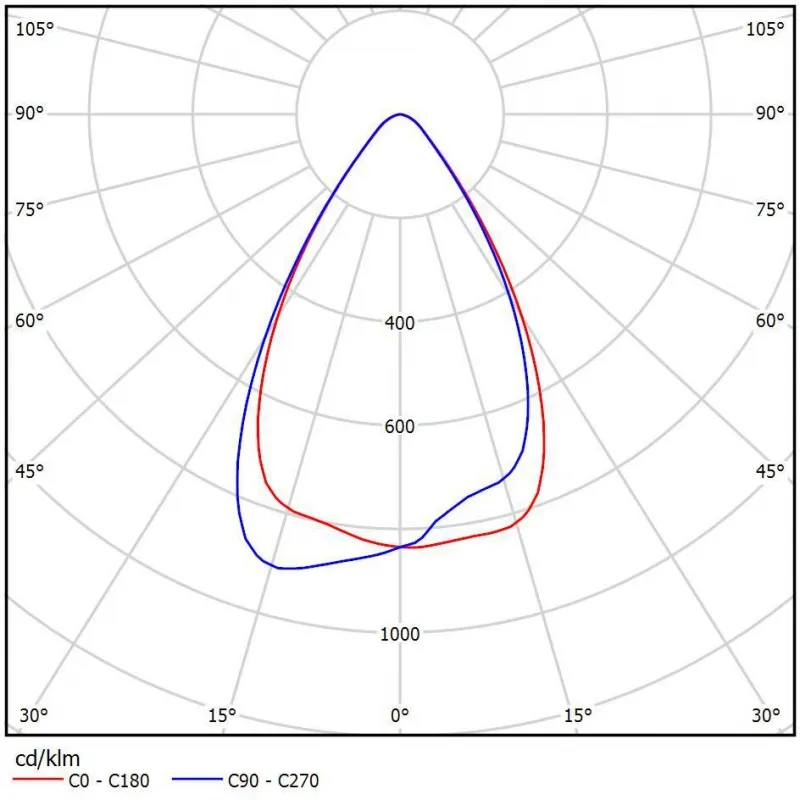

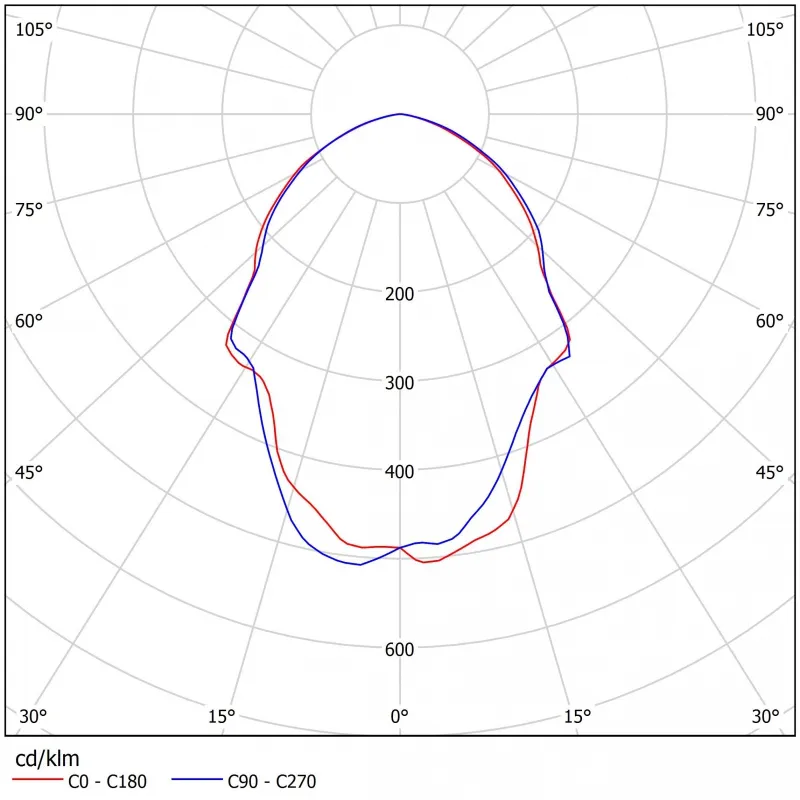

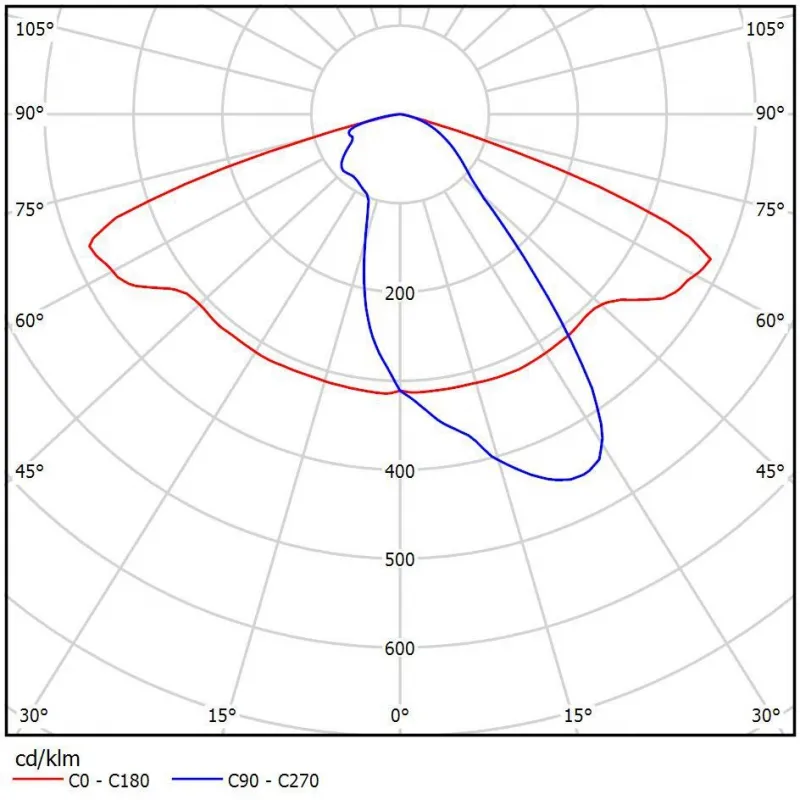

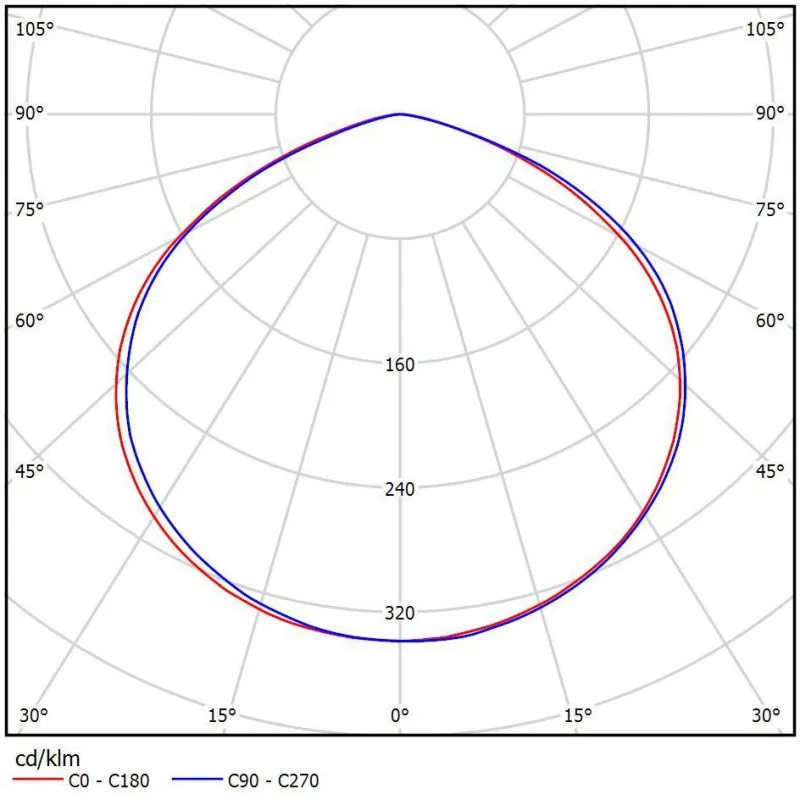

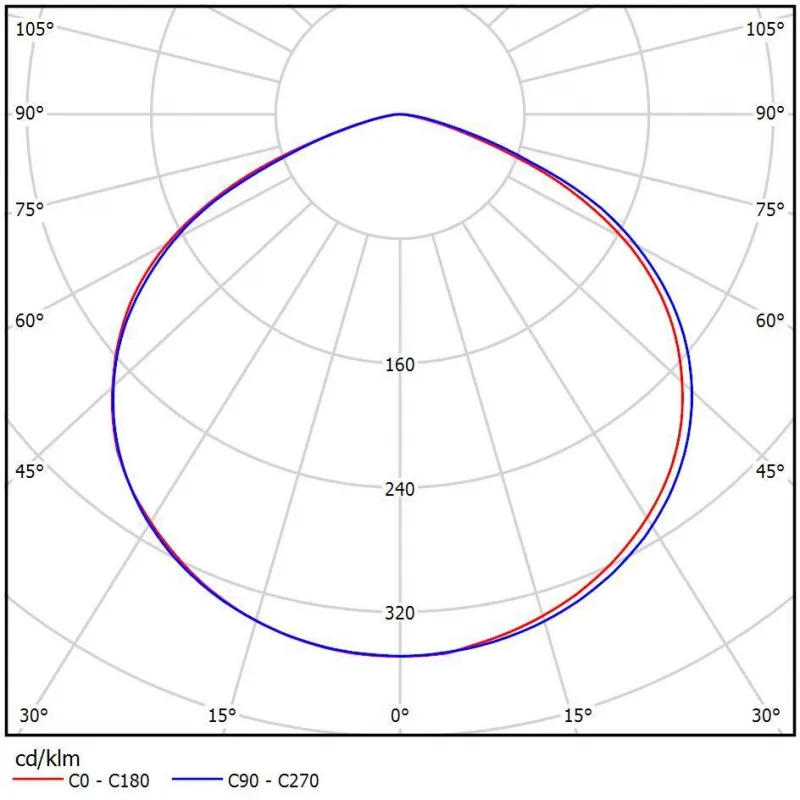

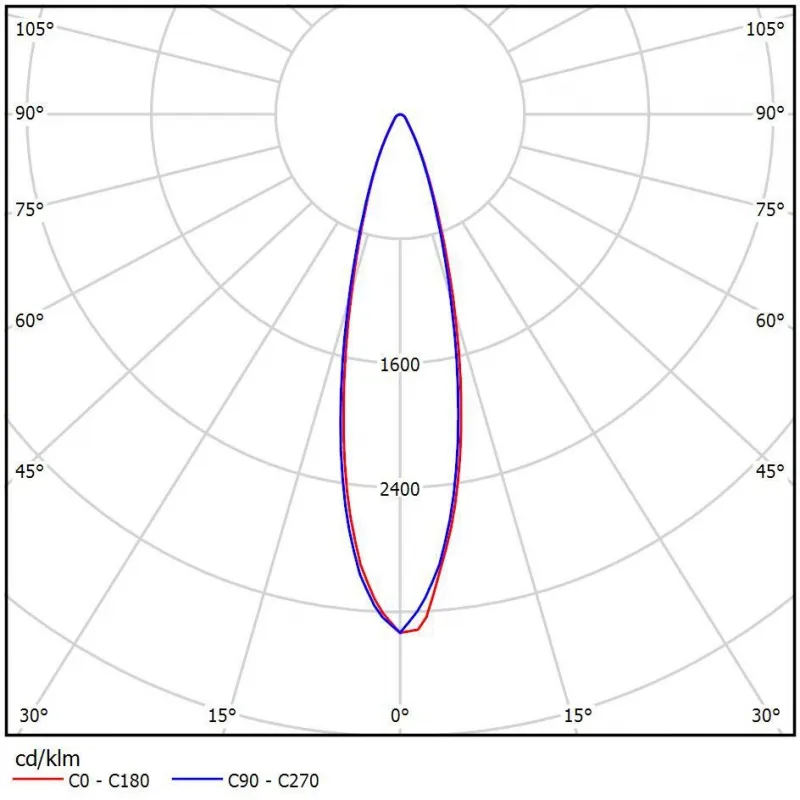

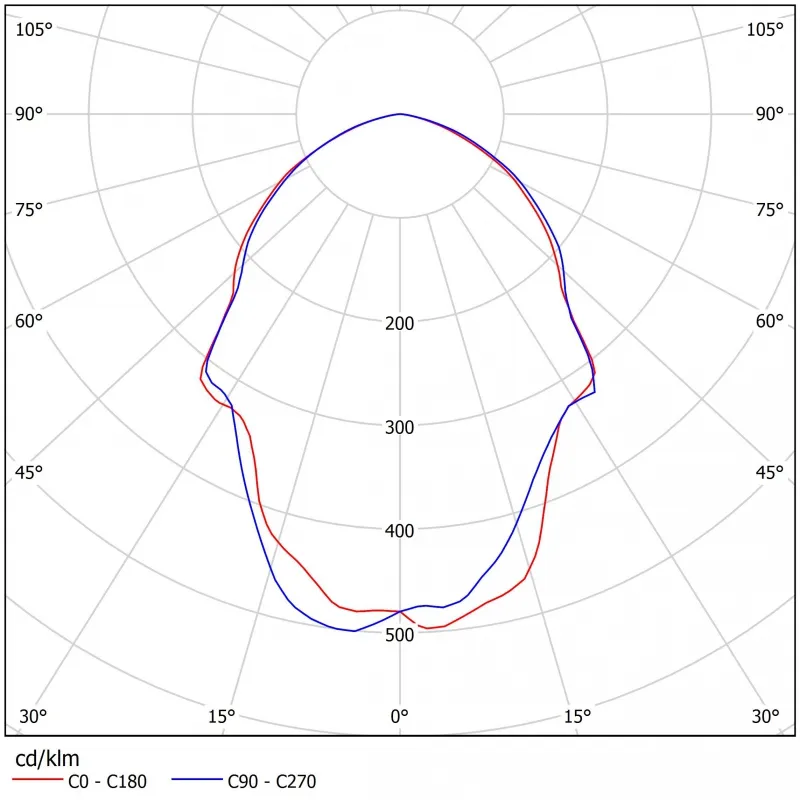

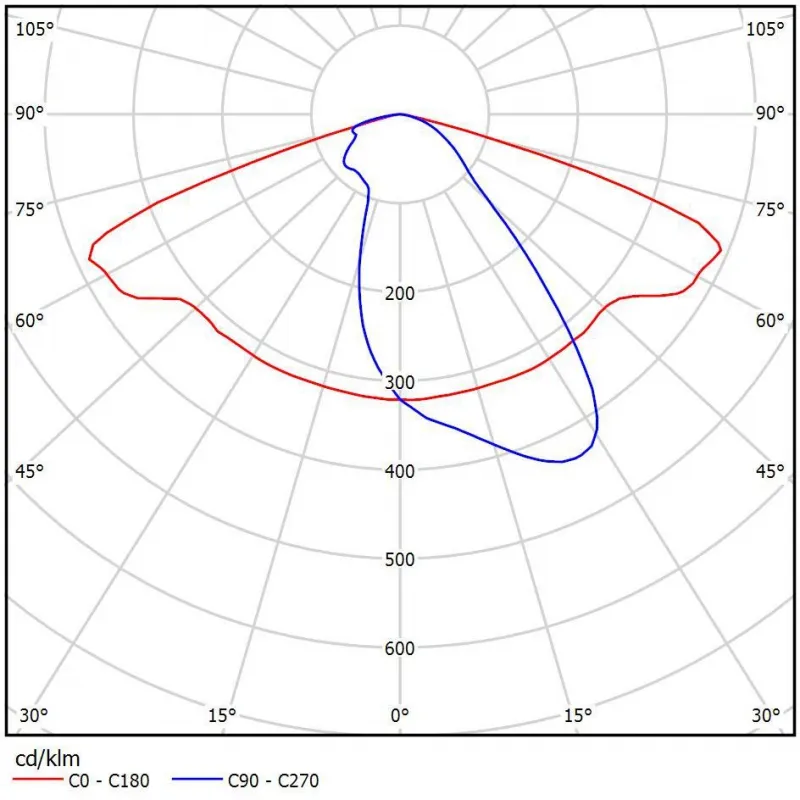

Тип кривой силы света |
Г65-глубокая 65˚, Г75-глубокая 75˚, Д120-косинусная 120˚, К30-концентрированная 30˚, Ш-широкая |
Корпус светильника |
сплав алюминия (с анодированным или полимерным покрытием) |
Материал рассеивателя |
оптика Ledil (ПММА), оптика Ферекс Г75 (ПММА), прозрачный ПК, |
Крепление |
поворотный кронштейн |

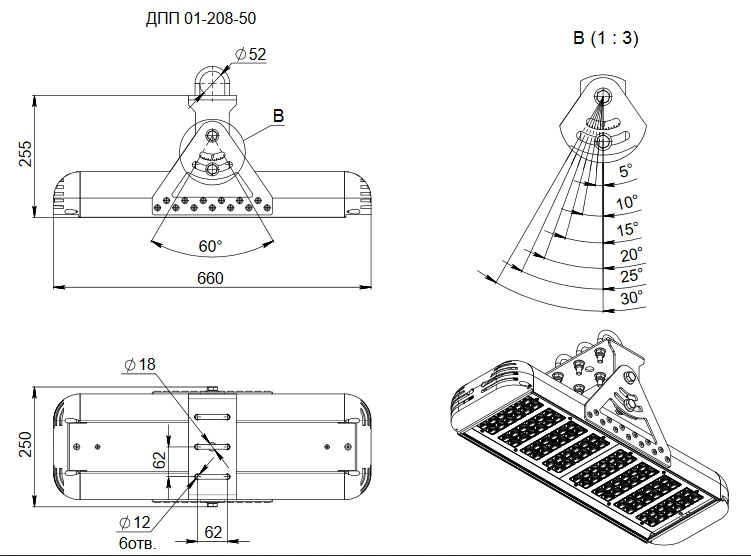

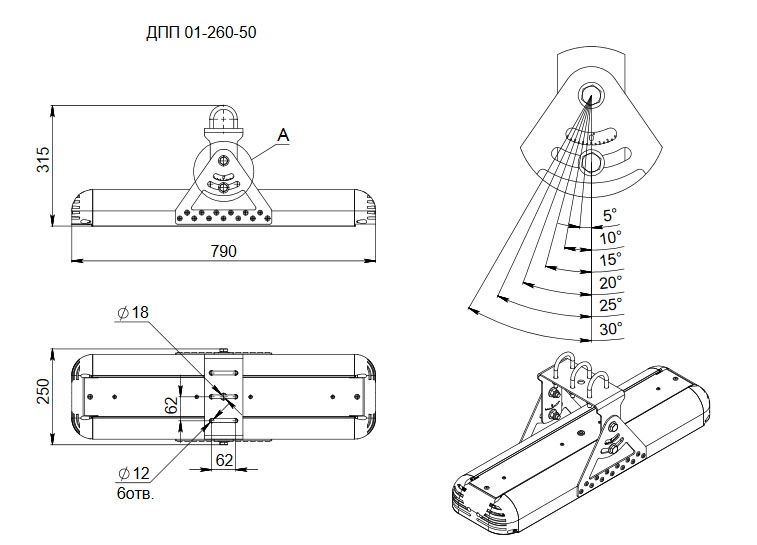

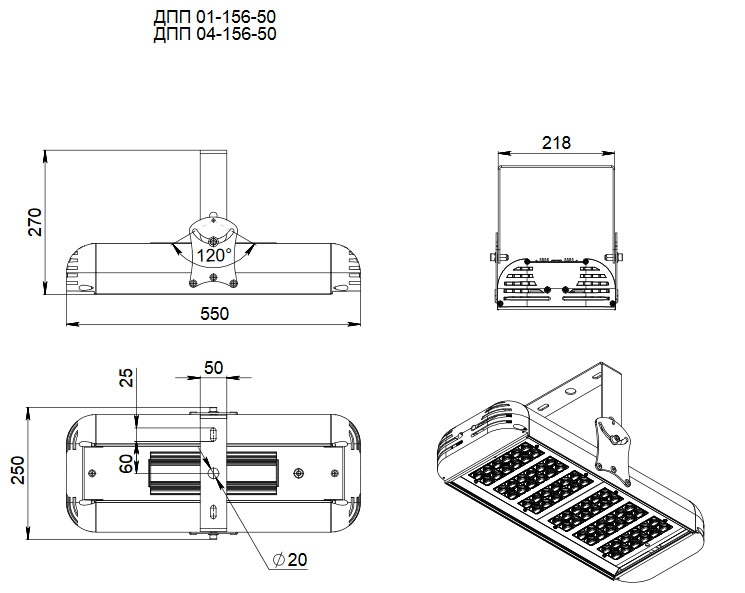

Габаритные размеры светильника,мм |
см. таблицу |
Масса светильника не более,кг |
5,5-10,5 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, л |
5 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|

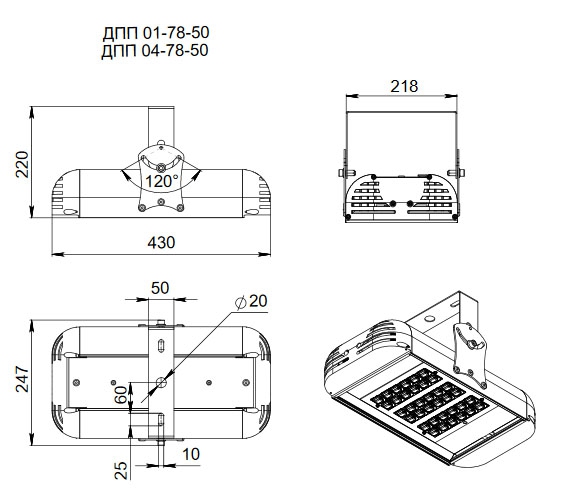

ДПП 01-78-50-Г65 (замена ДПП 01-80-50-Г65) | 36 | 78 | 11520 | КСС | Размеры |
ДПП 01-78-50-Г75 | 36 | 78 | 11520 | КСС | Размеры |
ДПП 01-78-50-Д120 (замена ДПП 01-80-50-Д120) | 36 | 78 | 11520 | КСС | Размеры |
ДПП 01-78-50-К30 (замена ДПП 01-80-50-К30) | 36 | 78 | 11520 | КСС | Размеры |
ДПП 01-78-50-Ш (замена ДПП 01-80-50-Ш) | 36 | 78 | 11520 | КСС | Размеры |
ДПП 01-104-50-Г65 (замена ДПП 01-110-50-Г65) | 48 | 104 | 15360 | КСС | Размеры |
ДПП 01-104-50-Г75 | 48 | 104 | 15360 | КСС | Размеры |
ДПП 01-104-50-Д120 (замена ДПП 01-110-50-Д120) | 48 | 104 | 15360 | КСС | Размеры |
ДПП 01-104-50-К30 (замена ДПП 01-110-50-К30) | 48 | 104 | 15360 | КСС | Размеры |
ДПП 01-104-50-Ш (замена ДПП 01-110-50-Ш) | 48 | 104 | 15360 | КСС | Размеры |
ДПП 01-130-50-Г65 (замена ДПП 01-135-50-Г65) | 60 | 130 | 19200 | КСС | Размеры |
ДПП 01-130-50-Г75 | 60 | 130 | 19200 | КСС | Размеры |
ДПП 01-130-50-Д120 (замена ДПП 01-135-50-Д120) | 60 | 130 | 19200 | КСС | Размеры |
ДПП 01-130-50-К30 (замена ДПП 01-135-50-К30) | 60 | 135 | 16000 | КСС | Размеры |
ДПП 01-130-50-Ш (замена ДПП 01-135-50-Ш) | 60 | 130 | 19200 | КСС | Размеры |
ДПП 01-156-50-Г65 (замена ДПП 01-165-50-Г65) | 72 | 156 | 23040 | КСС | Размеры |
ДПП 01-156-50-Г75 | 72 | 156 | 23040 | КСС | Размеры |
ДПП 01-156-50-Д120 (замена ДПП 01-165-50-Д120) | 72 | 156 | 23040 | КСС | Размеры |
ДПП 01-156-50-К30 (замена ДПП 01-165-50-К30) | 72 | 156 | 23040 | КСС | Размеры |
ДПП 01-156-50-Ш (замена ДПП 01-165-50-Ш) | 72 | 156 | 23040 | КСС | Размеры |

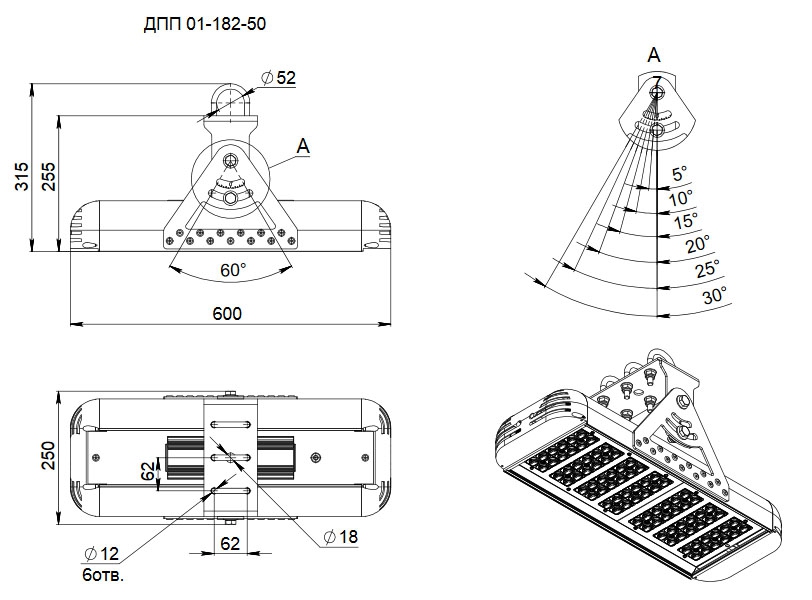

ДПП 01-182-50-Г65 (замена ДПП 01-190-50-Г65) | 84 | 182 | 26880 | КСС | Размеры |
ДПП 01-182-50-Г75 | 84 | 182 | 26880 | КСС | Размеры |
ДПП 01-182-50-Д120 (замена ДПП 01-190-50-Д120) | 84 | 182 | 26880 | КСС | Размеры |
ДПП 01-182-50-К30 (замена ДПП 01-190-50-К30) | 84 | 182 | 26880 | КСС | Размеры |
ДПП 01-182-50-Ш (замена ДПП 01-190-50-Ш) | 84 | 182 | 26880 | КСС | Размеры |
ДПП 01-208-50-Г65 (замена ДПП 01-220-50-Г65) | 96 | 208 | 30720 | КСС | Размеры |
ДПП 01-208-50-Г75 | 96 | 208 | 30720 | КСС | Размеры |
ДПП 01-208-50-Д120 (замена ДПП 01-220-50-Д120) | 96 | 208 | 30720 | КСС | Размеры |
ДПП 01-208-50-К30 (замена ДПП 01-220-50-К30) | 96 | 208 | 30720 | КСС | Размеры |
ДПП 01-208-50-Ш (замена ДПП 01-220-50-Ш) | 96 | 208 | 30720 | КСС | Размеры |

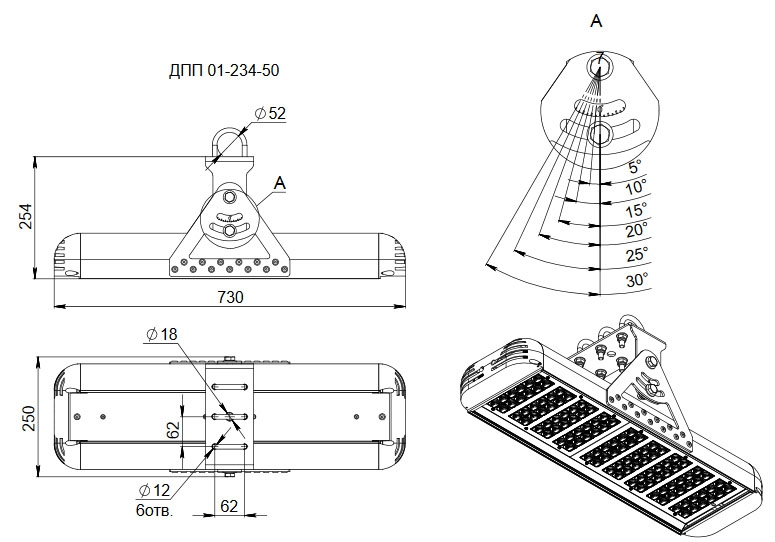

ДПП 01-234-50-Г65 (замена ДПП 01-245-50-Г65) | 108 | 234 | 34560 | КСС | Размеры |
ДПП 01-234-50-Г75 | 108 | 234 | 34560 | КСС | Размеры |
ДПП 01-234-50-Д120 (замена ДПП 01-245-50-Д120) | 108 | 234 | 34560 | КСС | Размеры |
ДПП 01-234-50-К30 (замена ДПП 01-245-50-К30) | 108 | 234 | 34560 | КСС | Размеры |
ДПП 01-234-50-Ш (замена ДПП 01-245-50-Ш) | 108 | 234 | 34560 | КСС | Размеры |
ДПП 01-260-50-Г65 (замена ДПП 01-270-50-Г65) | 120 | 260 | 38400 | КСС | Размеры |
ДПП 01-260-50-Г75 | 120 | 260 | 38400 | КСС | Размеры |
ДПП 01-260-50-Д120 (замена ДПП 01-270-50-Д120) | 120 | 260 | 38400 | КСС | Размеры |
ДПП 01-260-50-К30 (замена ДПП 01-270-50-К30) | 120 | 260 | 38400 | КСС | Размеры |
ДПП 01-260-50-Ш (замена ДПП 01-270-50-Ш) | 120 | 260 | 30729 | КСС | Размеры |
