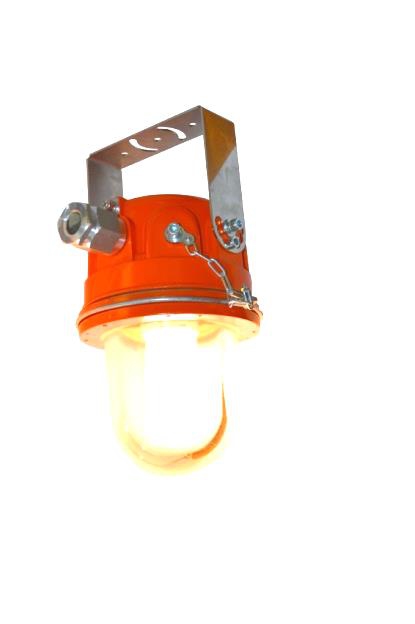

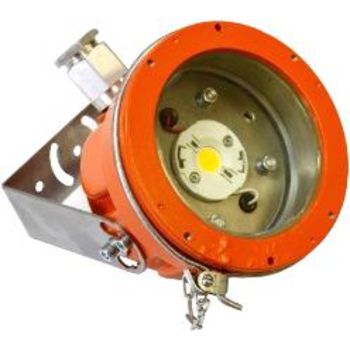

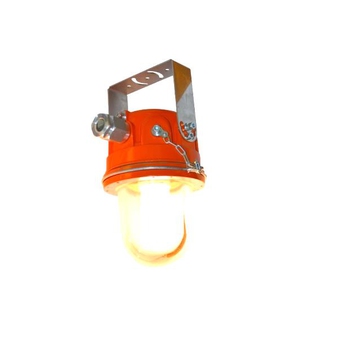

АПЛИТ Ех-Д Взрывозащищенный светильник со светодиодами
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | АПЛИТ Ех-Д |
Мощность: | 15 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Аплит Ех-Д применяется для освещения внутренних и наружных участков предприятий по деревообработке и производству нефтехимической, химической, текстильной, лакокрасочной продукции. Они необходимы для освещения зон 1 и 2, выделяемых как участков с вероятным образованием взрывоопасной среды при нормальном течении технологического процесса или аварийных случаях.

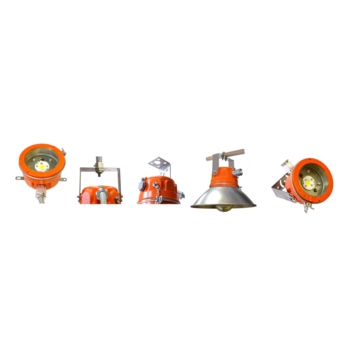

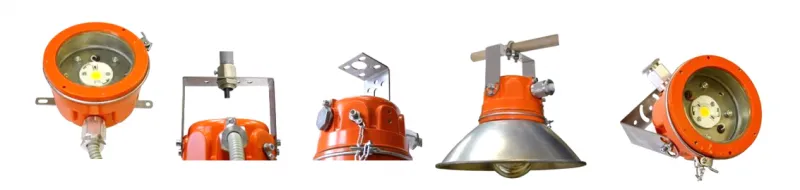

Для точного выбора пространственного положения при настенном или потолочном закреплении изделие снабжено поворотным подвесом. Комбинированный подвес, поставляемый по дополнительному заказу, позволит осуществить установку на трубу. Ввод кабеля – прямой тупиковый (один кабельный ввод).
Изделие работоспособно при подключении в однофазную сеть. Потребляемая мощность – 15 Вт. Выбор цветовой температуры света доступен на основании заказа. Качество цветопередачи – хорошее. На работе не отразится температура окружающего воздушного пространства, не выходящая за предел ±40°С.
Взрывонепроницаемость конструктивной оболочки, состоящей из литого корпуса и обечайки с ударопрочным стеклом, обеспечивается винтовым объединением. Герметичность внутренней полости (IP65) исключает влияние на работу пыли и водных проявлений.
Монтаж

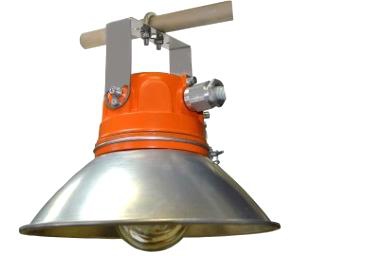

Светильник поставляется со скобой поворотной, что позволяет монтировать светильник на вертикальную или горизонтальную плоскость (стена или потолок) Если необходимо монтировать на трубу 3/4, то заказывается дпоплнительно комбинированный подвес. В комплект входит один кабельным ввод для тупикового монтажа.
Комплект поставки
Светильник с 1-м кабельным вводом, поворотный подвес.
Технические характеристики
Диапазон рабочих температур для светильников АПЛИТ Ех Д | – 40°C – +40°C |
Масса не более, кг | 3,5 |
Маркировка взрывозащиты | 1Ех d IIC T6 Gb, 1Ех d IIC T5 Gb |
Параметры питающей сети AC (переменный ток) DC (постоянный ток) |
|
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

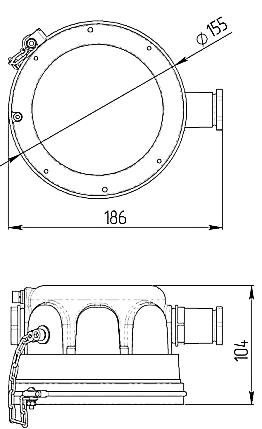

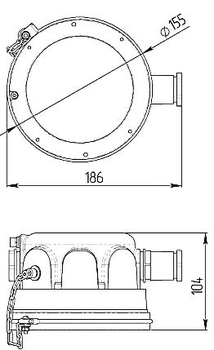

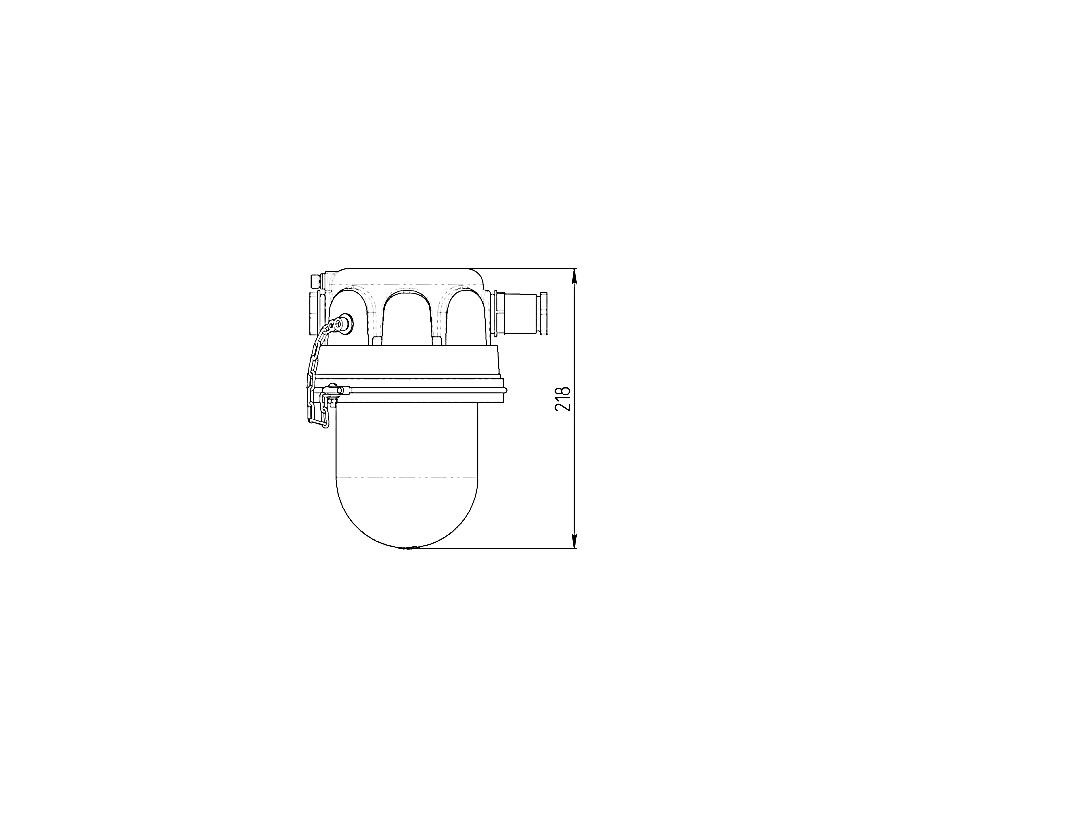

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование светильника | Новинка | Маркировка взрывозащиты | Масса, кг |
---|---|---|---|
АПЛИТ Ех Д-15 А | да | 1Ех d IIC T6 Gb , IP65 | 3.5 |
